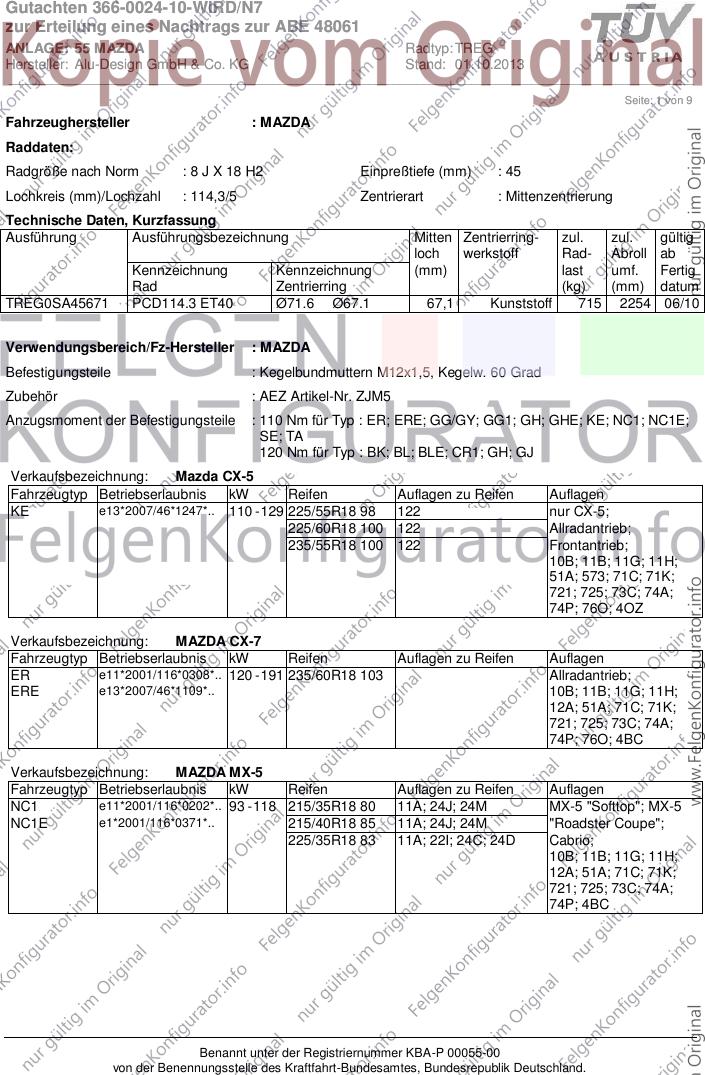

Gutachten 366-0024-10-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 48061
ANLAGE: 55 MAZDA Radtyp: TREG
Hersteller: Alu-Design GmbH & Co. KG Stand: 01.10.2013
__________________________________________________________________________________________________________________
Seite: 1 von 9
Fahrzeughersteller : MAZDA
Raddaten:
Radgröße nach Norm : 8 J X 18 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREG0SA45671 PCD114.3 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 715 2254 06/10
Verwendungsbereich/Fz-Hersteller : MAZDA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJM5
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : ER; ERE; GG/GY; GG1; GH; GHE; KE; NC1; NC1E;
SE; TA
120 Nm für Typ : BK; BL; BLE; CR1; GH; GJ
Verkaufsbezeichnung: Mazda CX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KE e13*2007/46*1247*.. 110 - 129 225/55R18 98 122 nur CX-5;
225/60R18 100 122 Allradantrieb;
235/55R18 100 122 Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71C; 71K;
721; 725; 73C; 74A;
74P; 76O; 4OZ
Verkaufsbezeichnung: MAZDA CX-7
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ER e11*2001/116*0308*.. 120 - 191 235/60R18 103 Allradantrieb;
ERE e13*2007/46*1109*.. 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76O; 4BC
Verkaufsbezeichnung: MAZDA MX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NC1 e11*2001/116*0202*.. 93 - 118 215/35R18 80 11A; 24J; 24M MX-5 "Softtop"; MX-5
NC1E e1*2001/116*0371*.. 215/40R18 85 11A; 24J; 24M "Roadster Coupe";
225/35R18 83 11A; 22I; 24C; 24D Cabrio;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 4BC
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0024-10-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 48061
ANLAGE: 55 MAZDA Radtyp: TREG
Hersteller: Alu-Design GmbH & Co. KG Stand: 01.10.2013
__________________________________________________________________________________________________________________
Seite: 2 von 9

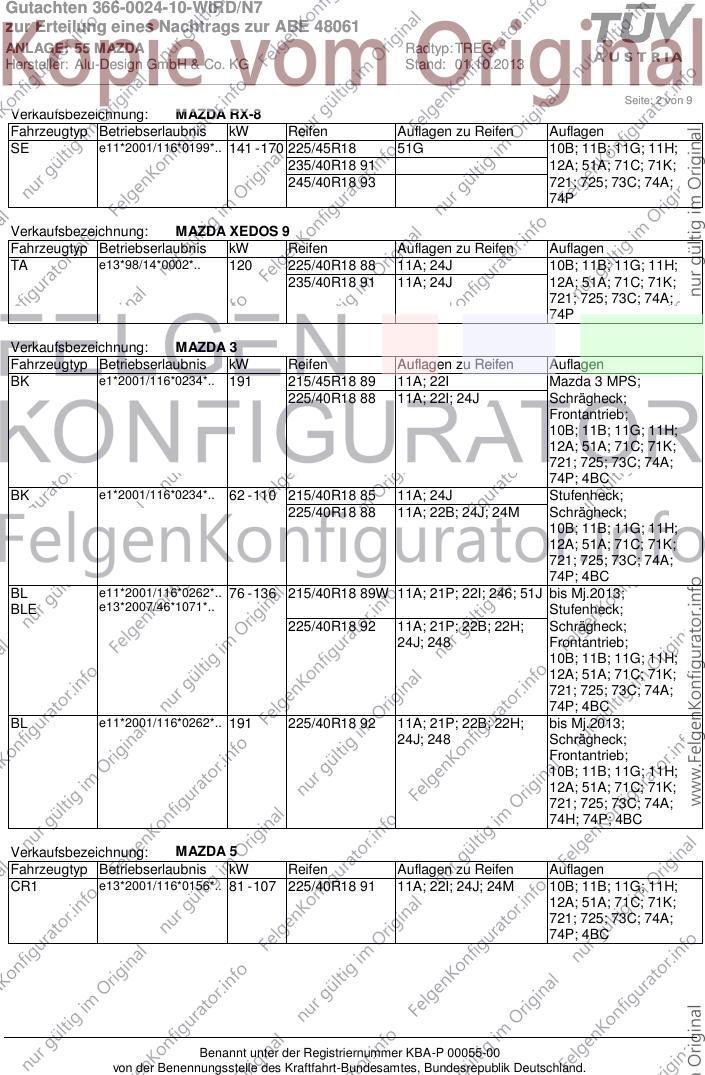

Verkaufsbezeichnung: MAZDA RX-8
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SE e11*2001/116*0199*.. 141 - 170 225/45R18 51G 10B; 11B; 11G; 11H;
235/40R18 91 12A; 51A; 71C; 71K;
245/40R18 93 721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: MAZDA XEDOS 9
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TA e13*98/14*0002*.. 120 225/40R18 88 11A; 24J 10B; 11B; 11G; 11H;
235/40R18 91 11A; 24J 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: MAZDA 3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu ReifenAuflagen
BK e1*2001/116*0234*.. 191 215/45R18 89 11A; 22I Mazda 3 MPS;
225/40R18 88 11A; 22I; 24J Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 4BC
BK e1*2001/116*0234*.. 62 - 110 215/40R18 85 11A; 24J Stufenheck;
225/40R18 88 11A; 22B; 24J; 24M Schrägheck;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 4BC
BL e11*2001/116*0262*.. 76 - 136 215/40R18 89W 11A; 21P; 22I; 246; 51J bis Mj.2013;
BLE e13*2007/46*1071*.. Stufenheck;
225/40R18 92 11A; 21P; 22B; 22H; Schrägheck;
24J; 248 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 4BC
BL e11*2001/116*0262*.. 191 225/40R18 92 11A; 21P; 22B; 22H; bis Mj.2013;
24J; 248 Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 4BC
Verkaufsbezeichnung: MAZDA 5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CR1 e13*2001/116*0156*.. 81 - 107 225/40R18 91 11A; 22I; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 4BC
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

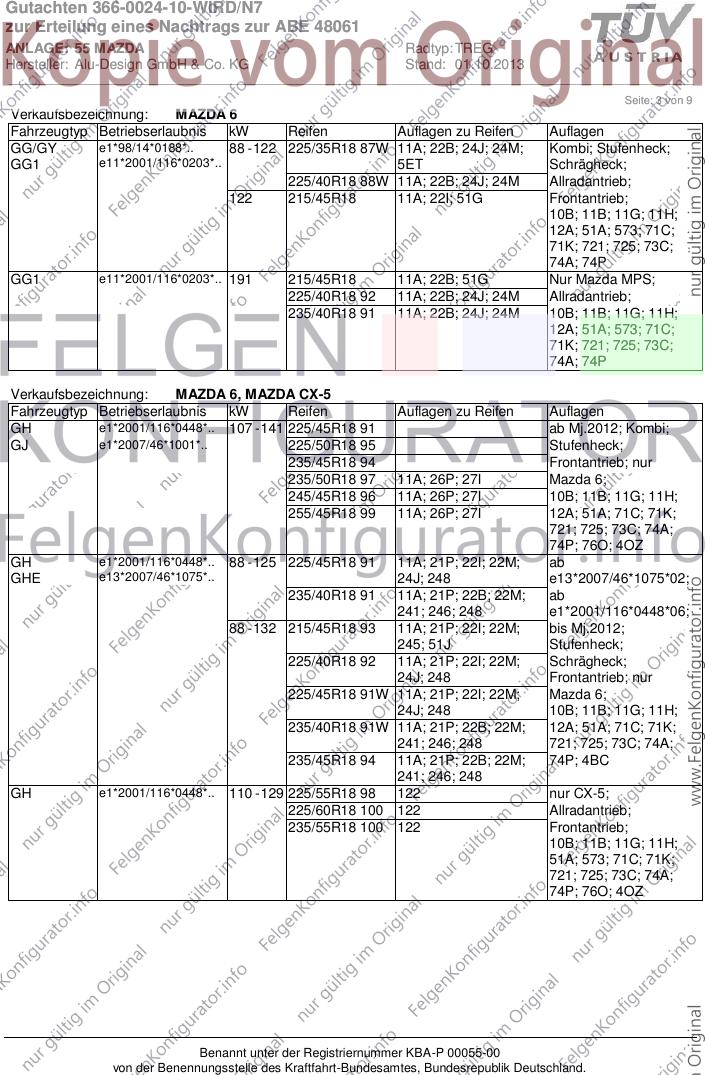

Gutachten 366-0024-10-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 48061
ANLAGE: 55 MAZDA Radtyp: TREG
Hersteller: Alu-Design GmbH & Co. KG Stand: 01.10.2013
__________________________________________________________________________________________________________________
Seite: 3 von 9
Verkaufsbezeichnung: MAZDA 6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GG/GY e1*98/14*0188*.. 88 - 122 225/35R18 87W 11A; 22B; 24J; 24M; Kombi; Stufenheck;
GG1 e11*2001/116*0203*.. 5ET Schrägheck;
225/40R18 88W 11A; 22B; 24J; 24M Allradantrieb;
122 215/45R18 11A; 22I; 51G Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P
GG1 e11*2001/116*0203*.. 191 215/45R18 11A; 22B; 51G Nur Mazda MPS;
225/40R18 92 11A; 22B; 24J; 24M Allradantrieb;
235/40R18 91 11A; 22B; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P
Verkaufsbezeichnung: MAZDA 6, MAZDA CX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GH e1*2001/116*0448*.. 107 - 141 225/45R18 91 ab Mj.2012; Kombi;
GJ e1*2007/46*1001*.. 225/50R18 95 Stufenheck;
235/45R18 94 Frontantrieb; nur
235/50R18 97 11A; 26P; 27I Mazda 6;
245/45R18 96 11A; 26P; 27I 10B; 11B; 11G; 11H;
255/45R18 99 11A; 26P; 27I 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76O; 4OZ
GH e1*2001/116*0448*.. 88 - 125 225/45R18 91 11A; 21P; 22I; 22M; ab
GHE e13*2007/46*1075*.. 24J; 248 e13*2007/46*1075*02;
235/40R18 91 11A; 21P; 22B; 22M; ab
241; 246; 248 e1*2001/116*0448*06;
88 - 132 215/45R18 93 11A; 21P; 22I; 22M; bis Mj.2012;
245; 51J Stufenheck;
225/40R18 92 11A; 21P; 22I; 22M; Schrägheck;
24J; 248 Frontantrieb; nur
225/45R18 91W 11A; 21P; 22I; 22M; Mazda 6;
24J; 248 10B; 11B; 11G; 11H;
235/40R18 91W 11A; 21P; 22B; 22M; 12A; 51A; 71C; 71K;
241; 246; 248 721; 725; 73C; 74A;
235/45R18 94 11A; 21P; 22B; 22M; 74P; 4BC
241; 246; 248
GH e1*2001/116*0448*.. 110 - 129 225/55R18 98 122 nur CX-5;
225/60R18 100 122 Allradantrieb;
235/55R18 100 122 Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71C; 71K;
721; 725; 73C; 74A;
74P; 76O; 4OZ
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0024-10-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 48061
ANLAGE: 55 MAZDA Radtyp: TREG
Hersteller: Alu-Design GmbH & Co. KG Stand: 01.10.2013
__________________________________________________________________________________________________________________
Seite: 4 von 9
Verkaufsbezeichnung: MAZDA 6, MAZDA CX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen

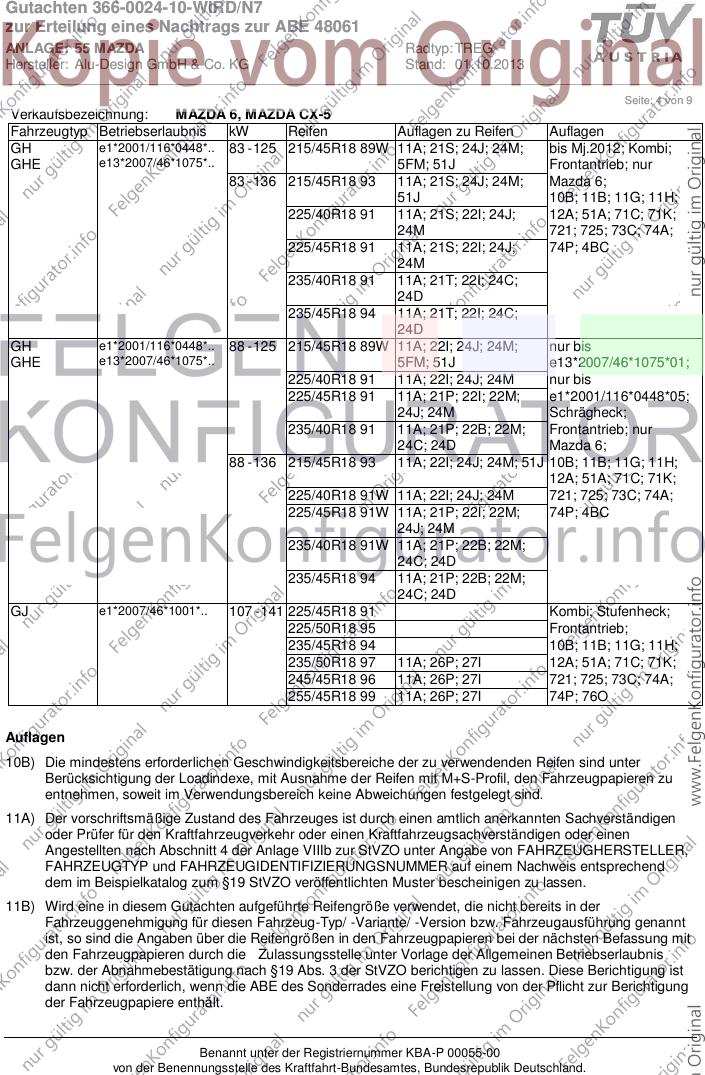

GH e1*2001/116*0448*.. 83 - 125 215/45R18 89W 11A; 21S; 24J; 24M; bis Mj.2012; Kombi;
GHE e13*2007/46*1075*.. 5FM; 51J Frontantrieb; nur
83 - 136 215/45R18 93 11A; 21S; 24J; 24M; Mazda 6;
51J 10B; 11B; 11G; 11H;
225/40R18 91 11A; 21S; 22I; 24J; 12A; 51A; 71C; 71K;
24M 721; 725; 73C; 74A;
225/45R18 91 11A; 21S; 22I; 24J; 74P; 4BC
24M
235/40R18 91 11A; 21T; 22I; 24C;
24D
235/45R18 94 11A; 21T; 22I; 24C;
24D
GH e1*2001/116*0448*.. 88 - 125 215/45R18 89W 11A; 22I; 24J; 24M; nur bis
GHE e13*2007/46*1075*.. 5FM; 51J e13*2007/46*1075*01;
225/40R18 91 11A; 22I; 24J; 24M nur bis
225/45R18 91 11A; 21P; 22I; 22M; e1*2001/116*0448*05;
24J; 24M Schrägheck;
235/40R18 91 11A; 21P; 22B; 22M; Frontantrieb; nur
24C; 24D Mazda 6;
88 - 136 215/45R18 93 11A; 22I; 24J; 24M; 51J 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
225/40R18 91W 11A; 22I; 24J; 24M 721; 725; 73C; 74A;
225/45R18 91W 11A; 21P; 22I; 22M; 74P; 4BC
24J; 24M
235/40R18 91W 11A; 21P; 22B; 22M;
24C; 24D
235/45R18 94 11A; 21P; 22B; 22M;
24C; 24D
GJ e1*2007/46*1001*.. 107 - 141 225/45R18 91 Kombi; Stufenheck;
225/50R18 95 Frontantrieb;
235/45R18 94 10B; 11B; 11G; 11H;
235/50R18 97 11A; 26P; 27I 12A; 51A; 71C; 71K;
245/45R18 96 11A; 26P; 27I 721; 725; 73C; 74A;
255/45R18 99 11A; 26P; 27I 74P; 76O
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0024-10-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 48061
ANLAGE: 55 MAZDA Radtyp: TREG
Hersteller: Alu-Design GmbH & Co. KG Stand: 01.10.2013
__________________________________________________________________________________________________________________
Seite: 5 von 9

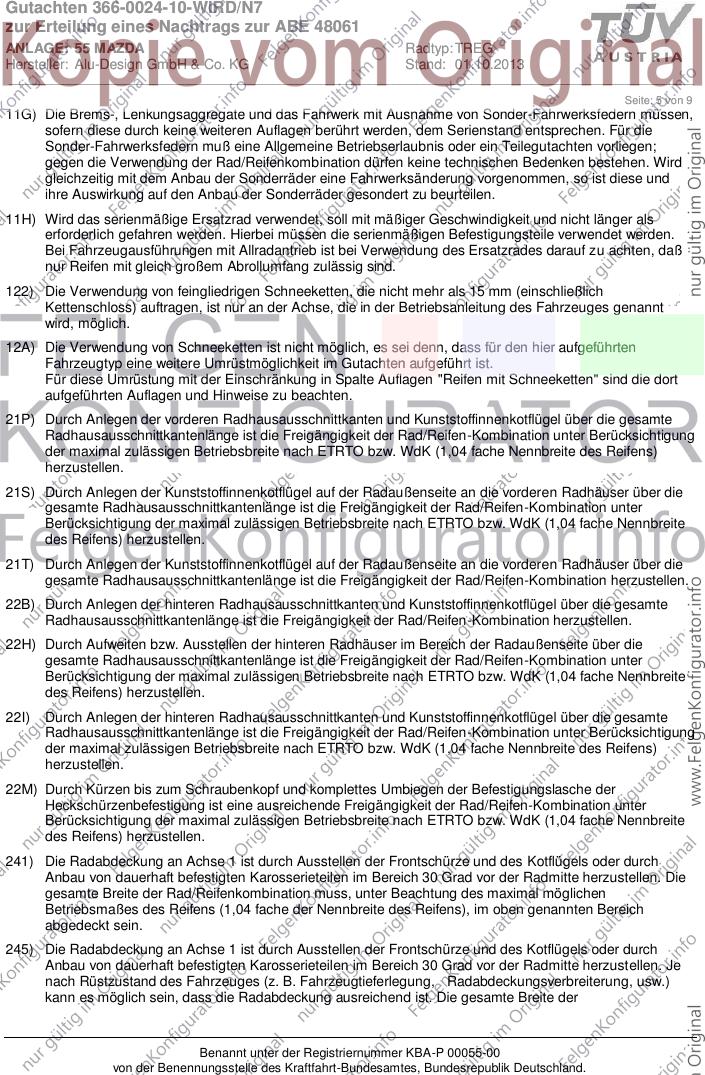

11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
122) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 15 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
21S) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21T) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0024-10-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 48061
ANLAGE: 55 MAZDA Radtyp: TREG
Hersteller: Alu-Design GmbH & Co. KG Stand: 01.10.2013
__________________________________________________________________________________________________________________

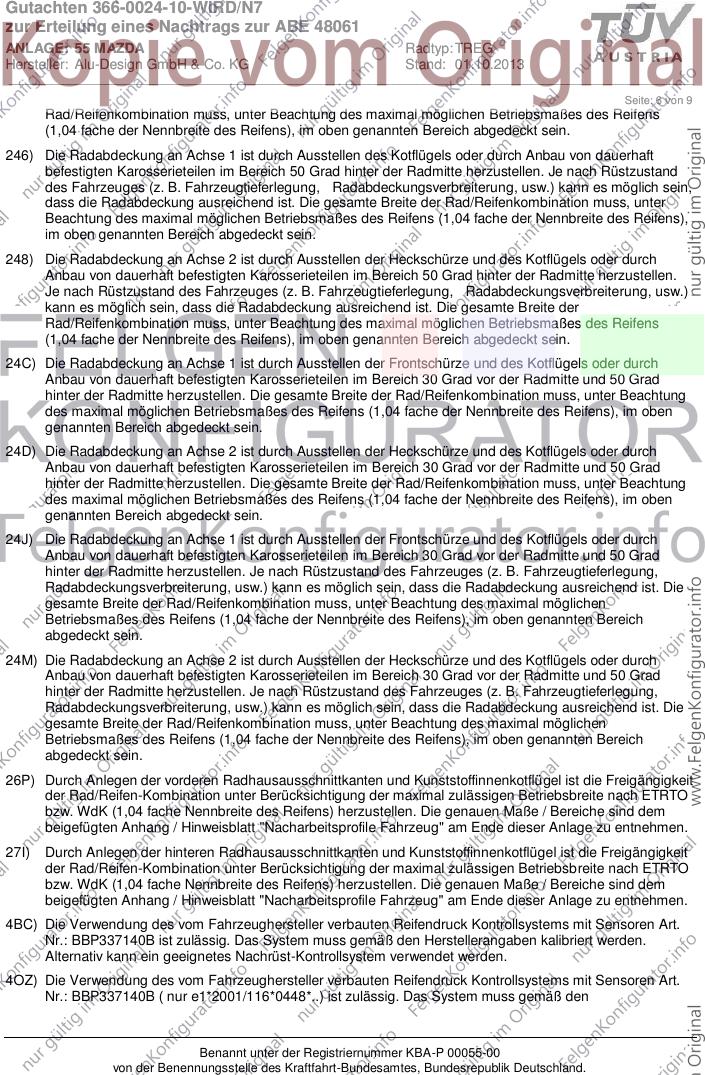

Seite: 6 von 9
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4BC) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: BBP337140B ist zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden.
Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4OZ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: BBP337140B ( nur e1*2001/116*0448*..) ist zulässig. Das System muss gemäß den
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0024-10-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 48061
ANLAGE: 55 MAZDA Radtyp: TREG
Hersteller: Alu-Design GmbH & Co. KG Stand: 01.10.2013
__________________________________________________________________________________________________________________

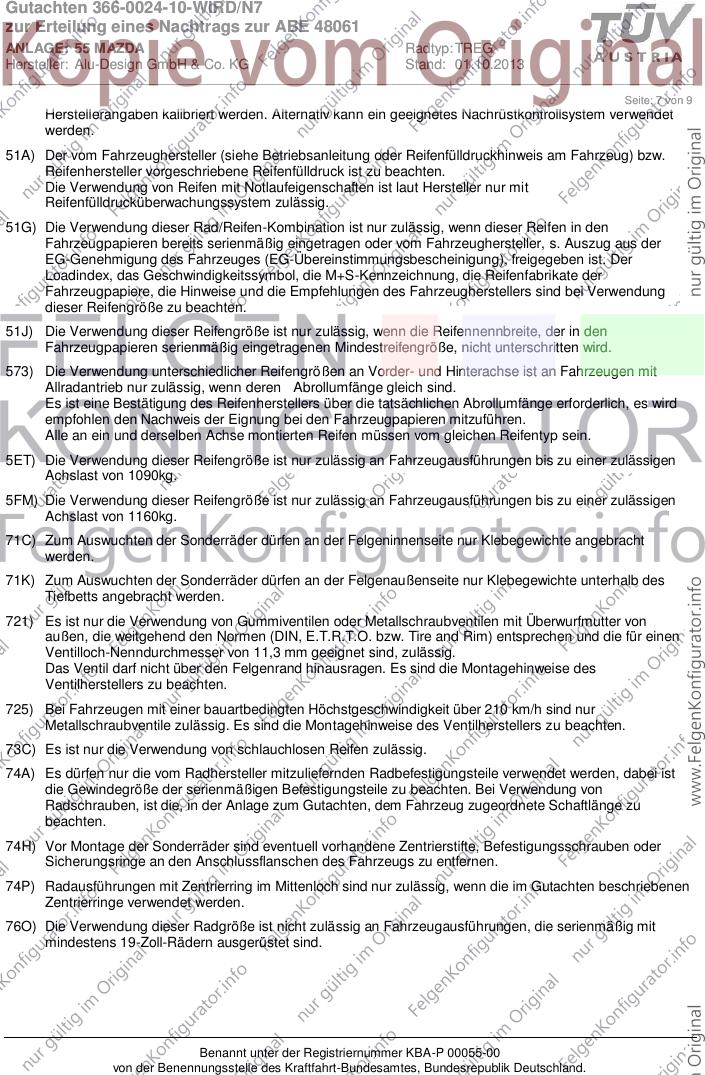

Seite: 7 von 9
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 19-Zoll-Rädern ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0024-10-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 48061
ANLAGE: 55 MAZDA Radtyp: TREG
Hersteller: Alu-Design GmbH & Co. KG Stand: 01.10.2013
__________________________________________________________________________________________________________________
Seite: 8 von 9

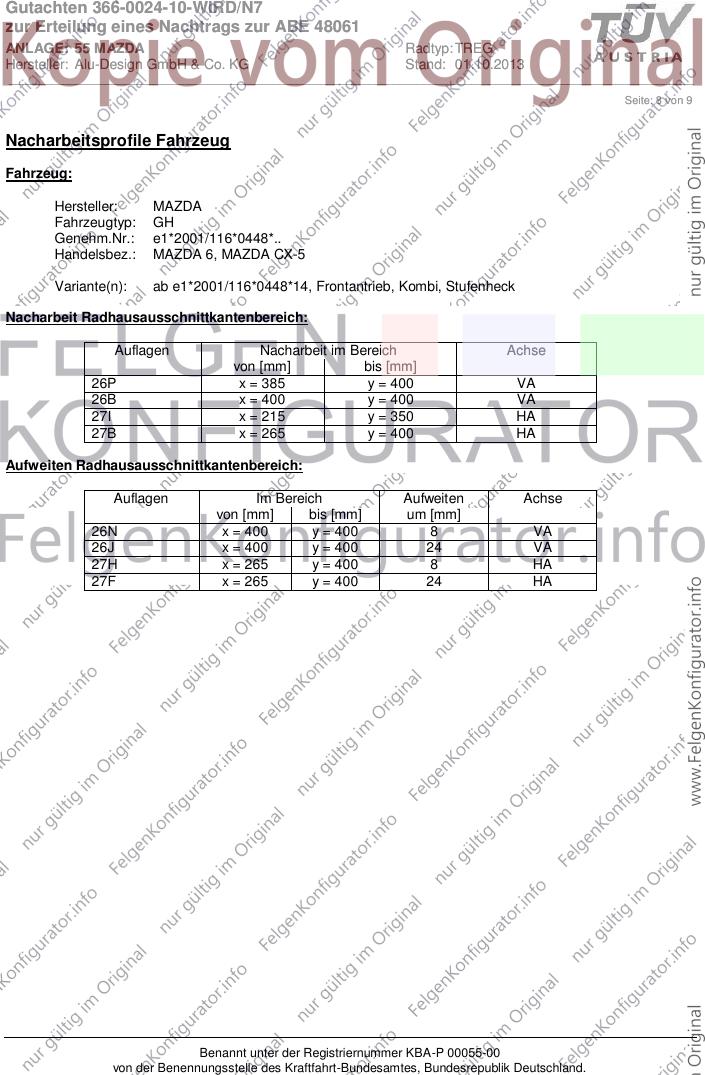

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: MAZDA
Fahrzeugtyp: GH
Genehm.Nr.: e1*2001/116*0448*..
Handelsbez.: MAZDA 6, MAZDA CX-5
Variante(n): ab e1*2001/116*0448*14, Frontantrieb, Kombi, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 385 y = 400 VA
26B x = 400 y = 400 VA
27I x = 215 y = 350 HA
27B x = 265 y = 400 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 400 y = 400 8 VA
26J x = 400 y = 400 24 VA
27H x = 265 y = 400 8 HA
27F x = 265 y = 400 24 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0024-10-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 48061
ANLAGE: 55 MAZDA Radtyp: TREG
Hersteller: Alu-Design GmbH & Co. KG Stand: 01.10.2013
__________________________________________________________________________________________________________________
Seite: 9 von 9
Fahrzeug:
Hersteller: MAZDA
Fahrzeugtyp: GJ
Genehm.Nr.: e1*2007/46*1001*..
Handelsbez.: MAZDA 6, MAZDA CX-5
Variante(n): Frontantrieb, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 385 y = 400 VA
26B x = 400 y = 400 VA
27I x = 215 y = 350 HA
27B x = 265 y = 400 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 400 y = 400 8 VA
26J x = 400 y = 400 24 VA
27H x = 265 y = 400 8 HA
27F x = 265 y = 400 24 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
