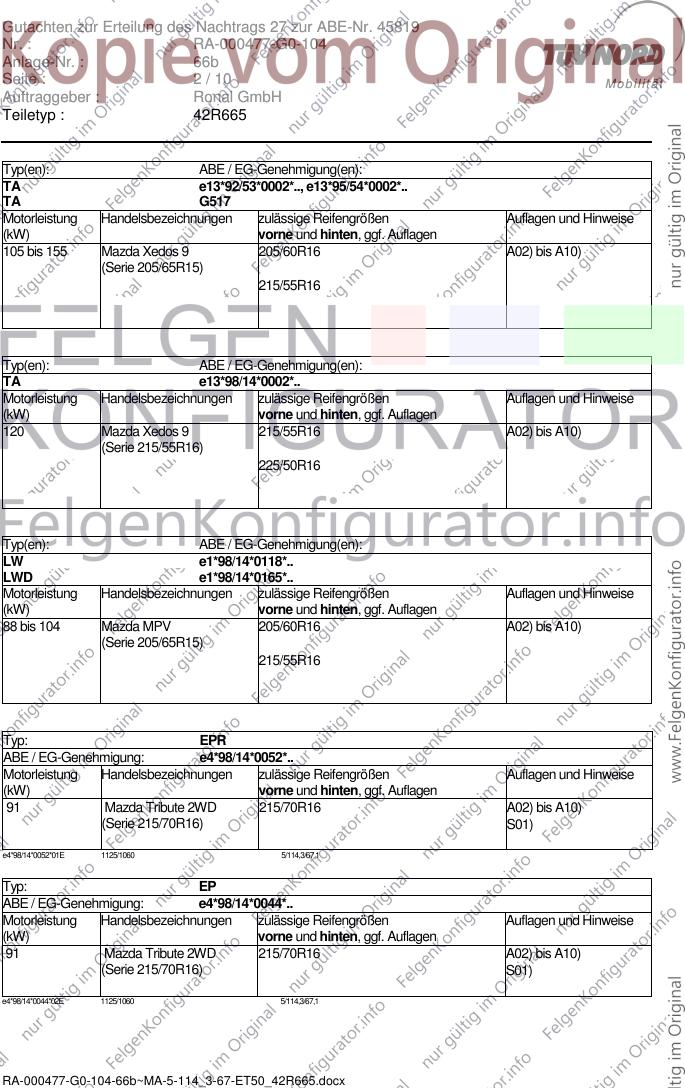

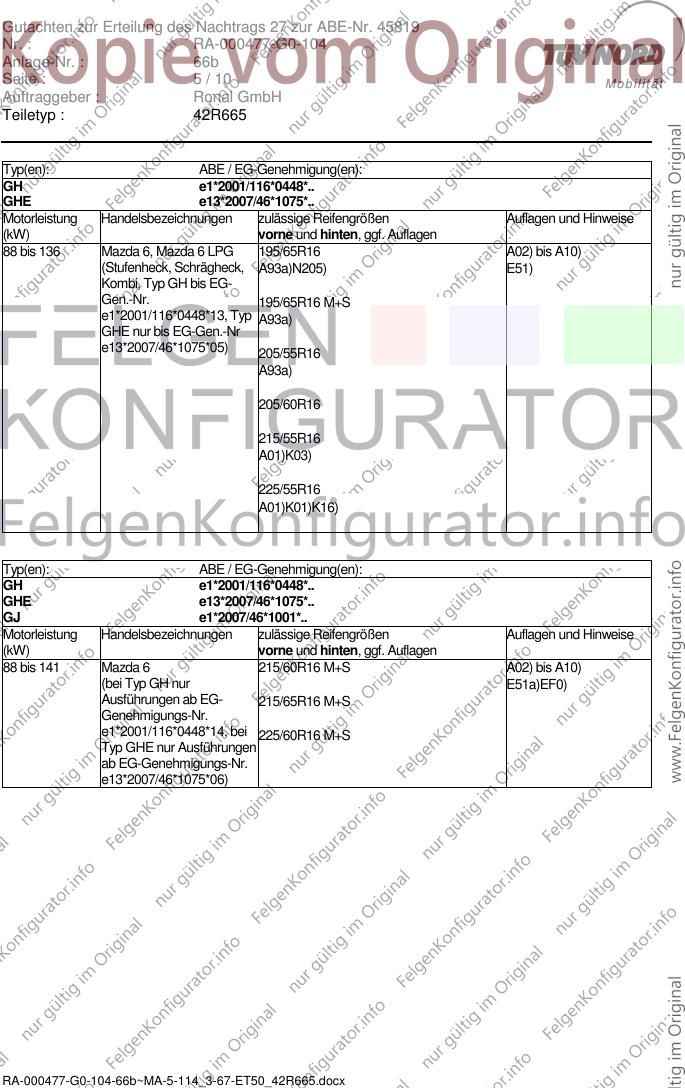

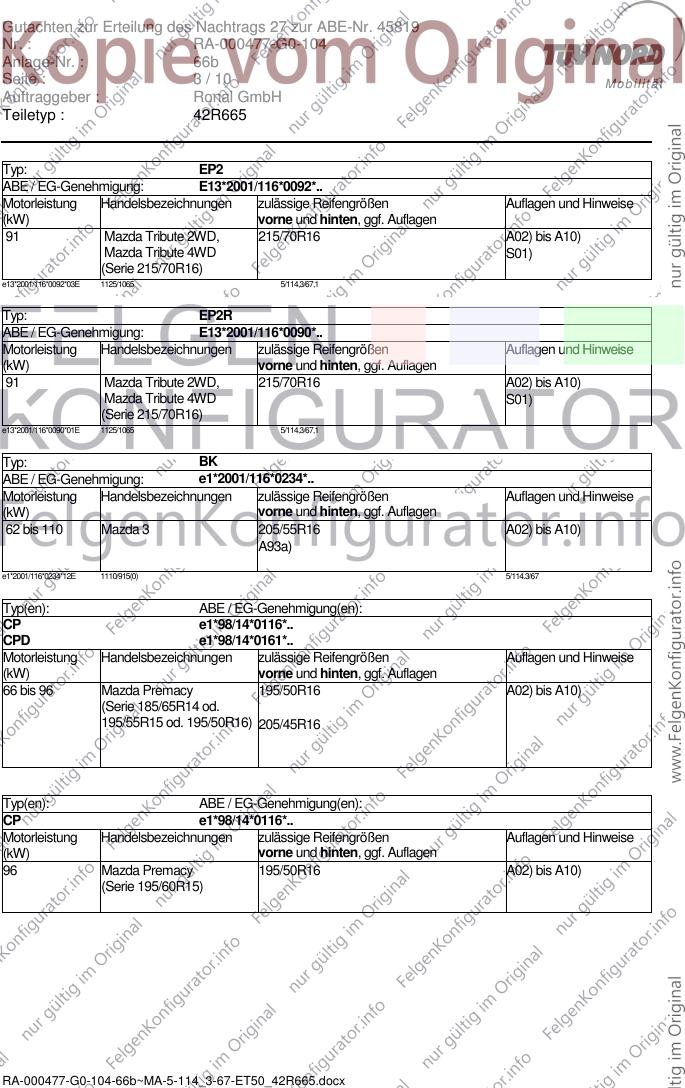

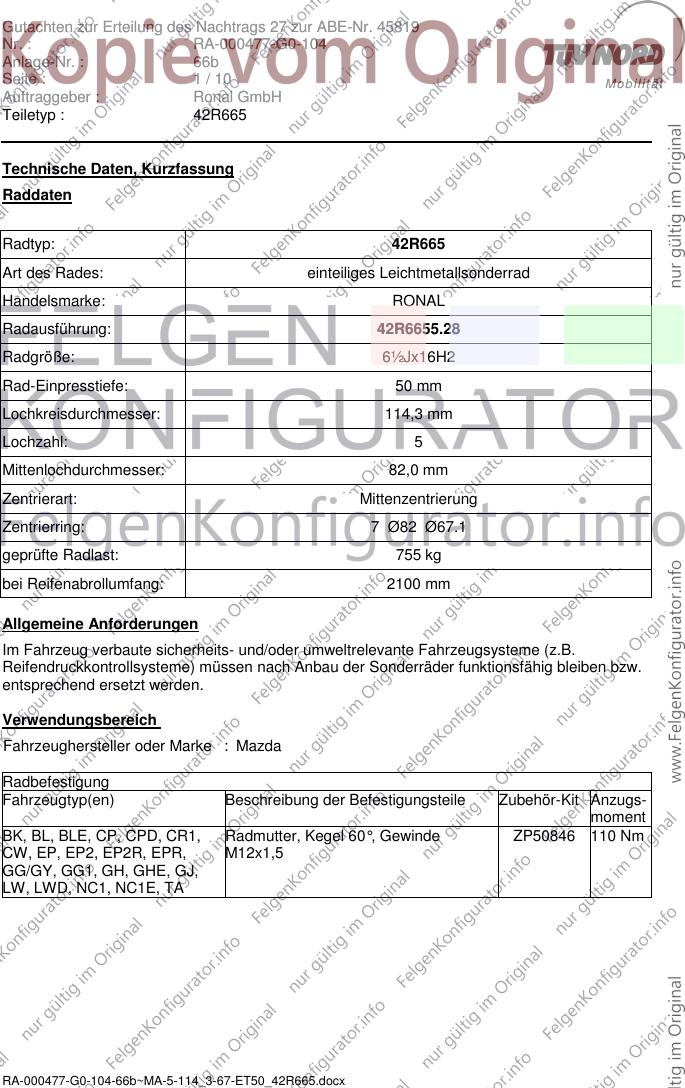

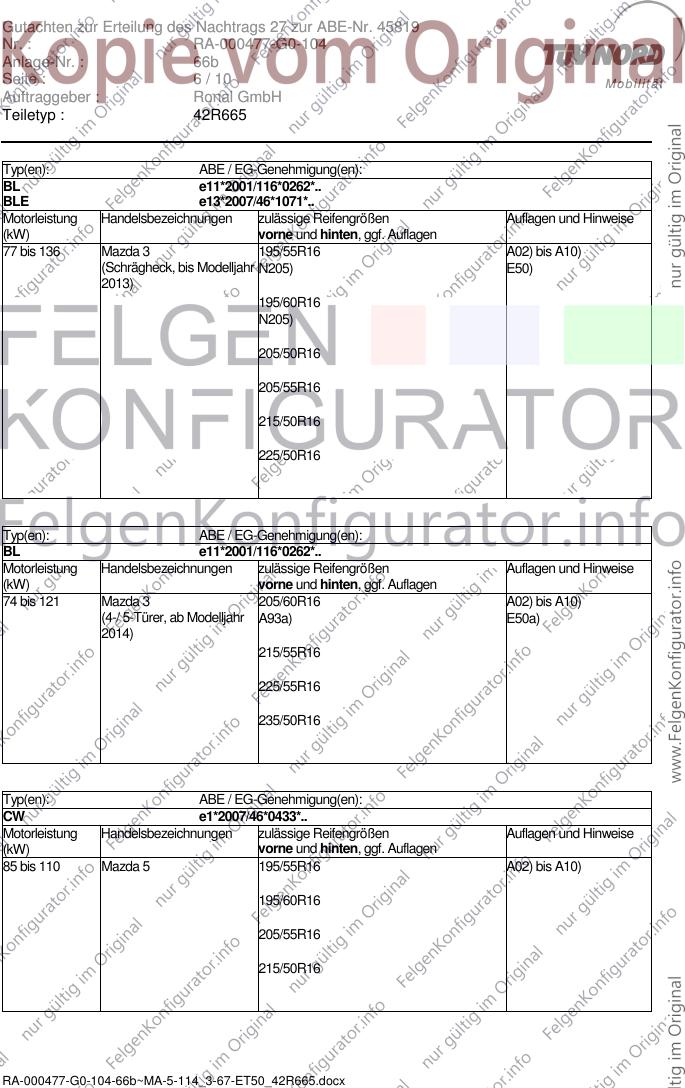

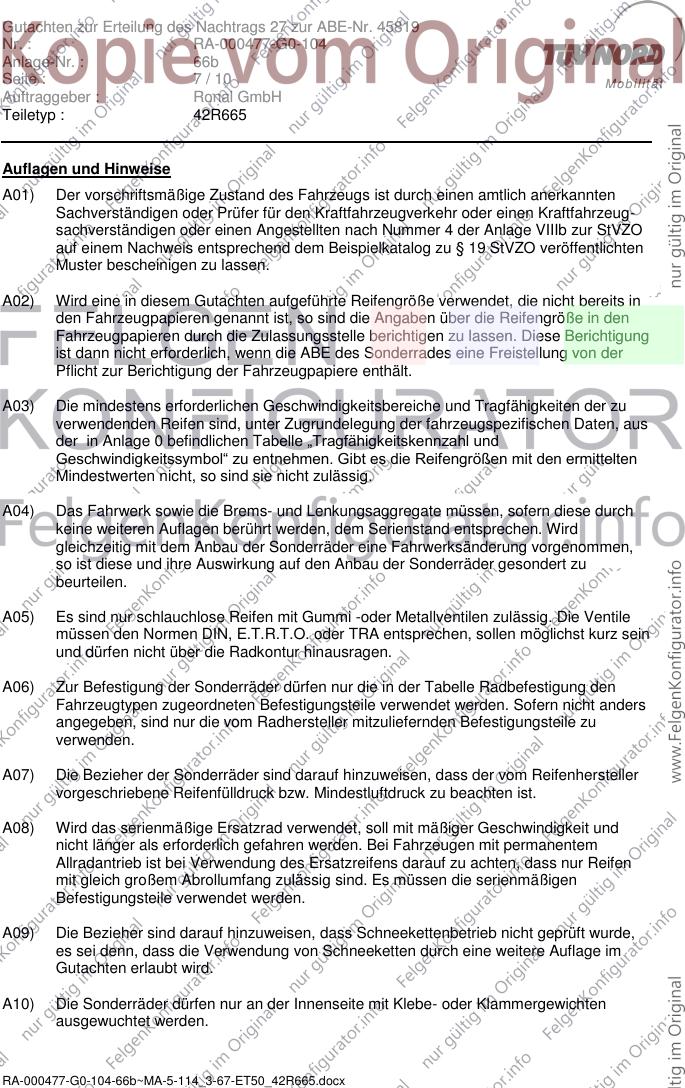

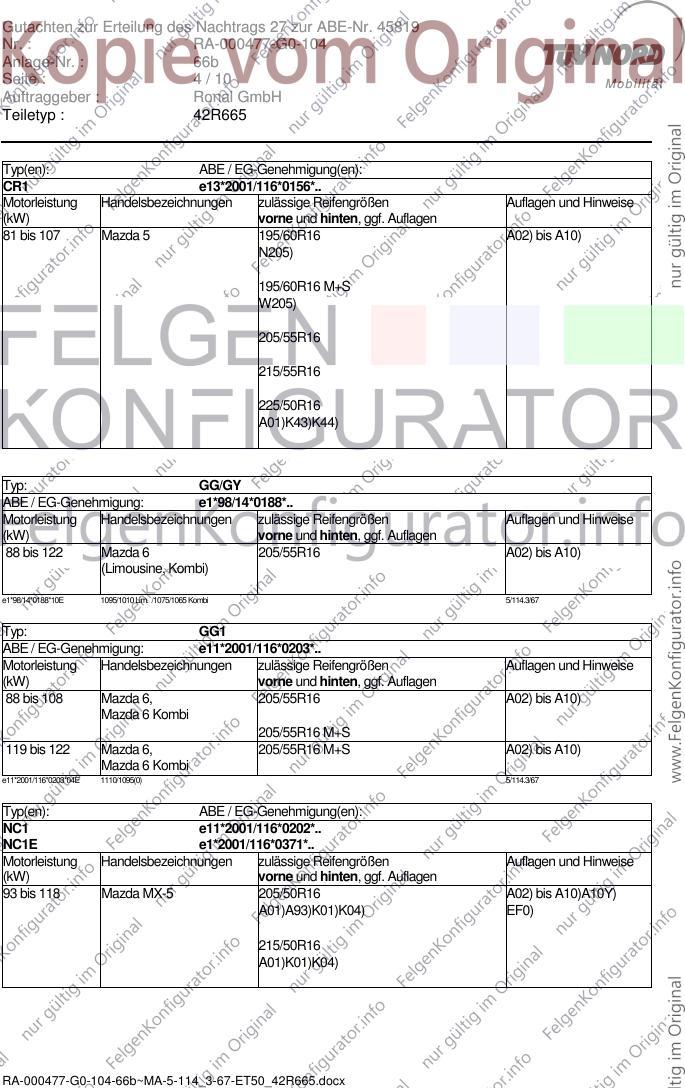

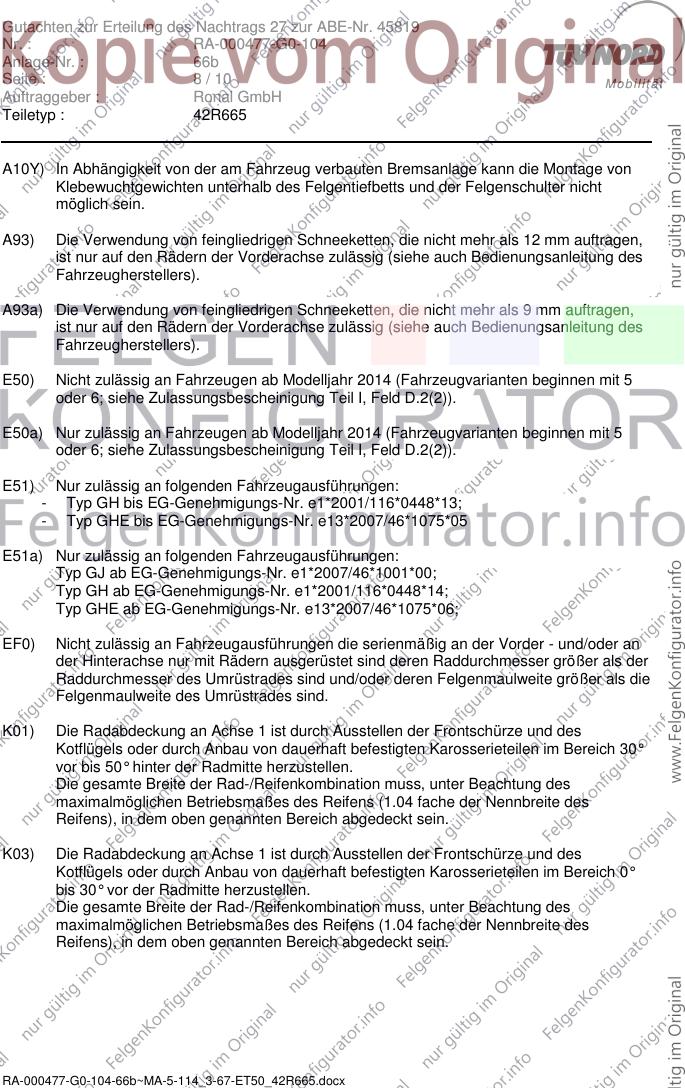

Gutachten zur Erteilung des Nachtrags 27 zur ABE-Nr. 45819
Nr. : RA-000477-G0-104
Anlage-Nr. : 66b
Seite : 1 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665
Technische Daten, Kurzfassung
Raddaten
Radtyp: 42R665
Art des Rades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 42R6655.28
Radgröße: 6½Jx16H2
Rad-Einpresstiefe: 50 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 82,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 7 Ø82 Ø67.1
geprüfte Radlast: 755 kg
bei Reifenabrollumfang: 2100 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Mazda
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
BK, BL, BLE, CP, CPD, CR1, Radmutter, Kegel 60°, Gewinde ZP50846 110 Nm
CW, EP, EP2, EP2R, EPR, M12x1,5
GG/GY, GG1, GH, GHE, GJ,
LW, LWD, NC1, NC1E, TA
RA-000477-G0-104-66b~MA-5-114_3-67-ET50_42R665.docx
Gutachten zur Erteilung des Nachtrags 27 zur ABE-Nr. 45819
Nr. : RA-000477-G0-104
Anlage-Nr. : 66b
Seite : 2 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665
Typ(en): ABE / EG-Genehmigung(en):
TA e13*92/53*0002*.., e13*95/54*0002*..
TA G517
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
105 bis 155 Mazda Xedos 9 205/60R16 A02) bis A10)
(Serie 205/65R15)
215/55R16
Typ(en): ABE / EG-Genehmigung(en):
TA e13*98/14*0002*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 Mazda Xedos 9 215/55R16 A02) bis A10)
(Serie 215/55R16)
225/50R16
Typ(en): ABE / EG-Genehmigung(en):
LW e1*98/14*0118*..
LWD e1*98/14*0165*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 104 Mazda MPV 205/60R16 A02) bis A10)
(Serie 205/65R15)
215/55R16
Typ: EPR
ABE / EG-Genehmigung: e4*98/14*0052*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
91 Mazda Tribute 2WD 215/70R16 A02) bis A10)
(Serie 215/70R16) S01)
e4*98/14*0052*01E 1125/1060 5/114,3/67,1
Typ: EP
ABE / EG-Genehmigung: e4*98/14*0044*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
91 Mazda Tribute 2WD 215/70R16 A02) bis A10)
(Serie 215/70R16) S01)
e4*98/14*0044*02E 1125/1060 5/114,3/67,1
RA-000477-G0-104-66b~MA-5-114_3-67-ET50_42R665.docx
Gutachten zur Erteilung des Nachtrags 27 zur ABE-Nr. 45819
Nr. : RA-000477-G0-104
Anlage-Nr. : 66b
Seite : 3 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665
Typ: EP2
ABE / EG-Genehmigung: E13*2001/116*0092*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
91 Mazda Tribute 2WD, 215/70R16 A02) bis A10)
Mazda Tribute 4WD S01)
(Serie 215/70R16)
e13*2001/116*0092*03E 1125/1065 5/114,3/67,1
Typ: EP2R
ABE / EG-Genehmigung: E13*2001/116*0090*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
91 Mazda Tribute 2WD, 215/70R16 A02) bis A10)
Mazda Tribute 4WD S01)
(Serie 215/70R16)
e13*2001/116*0090*01E 1125/1065 5/114,3/67,1
Typ: BK
ABE / EG-Genehmigung: e1*2001/116*0234*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
62 bis 110 Mazda 3 205/55R16 A02) bis A10)
A93a)
e1*2001/116*0234*12E 1110/915(0) 5/114.3/67
Typ(en): ABE / EG-Genehmigung(en):
CP e1*98/14*0116*..
CPD e1*98/14*0161*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 96 Mazda Premacy 195/50R16 A02) bis A10)
(Serie 185/65R14 od.
195/55R15 od. 195/50R16) 205/45R16
Typ(en): ABE / EG-Genehmigung(en):
CP e1*98/14*0116*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 Mazda Premacy 195/50R16 A02) bis A10)
(Serie 195/60R15)
RA-000477-G0-104-66b~MA-5-114_3-67-ET50_42R665.docx
Gutachten zur Erteilung des Nachtrags 27 zur ABE-Nr. 45819
Nr. : RA-000477-G0-104
Anlage-Nr. : 66b
Seite : 4 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665
Typ(en): ABE / EG-Genehmigung(en):
CR1 e13*2001/116*0156*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 107 Mazda 5 195/60R16 A02) bis A10)
N205)
195/60R16 M+S
W205)
205/55R16
215/55R16
225/50R16
A01)K43)K44)
Typ: GG/GY
ABE / EG-Genehmigung: e1*98/14*0188*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 122 Mazda 6 205/55R16 A02) bis A10)
(Limousine, Kombi)
e1*98/14*0188*10E 1095/1010 Lim. /1075/1065 Kombi 5/114.3/67
Typ: GG1
ABE / EG-Genehmigung: e11*2001/116*0203*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 108 Mazda 6, 205/55R16 A02) bis A10)
Mazda 6 Kombi
205/55R16 M+S
119 bis 122 Mazda 6, 205/55R16 M+S A02) bis A10)
Mazda 6 Kombi
e11*2001/116*0203*04E 1110/1095(0) 5/114.3/67
Typ(en): ABE / EG-Genehmigung(en):
NC1 e11*2001/116*0202*..
NC1E e1*2001/116*0371*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
93 bis 118 Mazda MX-5 205/50R16 A02) bis A10)A10Y)
A01)A93)K01)K04) EF0)
215/50R16
A01)K01)K04)
RA-000477-G0-104-66b~MA-5-114_3-67-ET50_42R665.docx
Gutachten zur Erteilung des Nachtrags 27 zur ABE-Nr. 45819
Nr. : RA-000477-G0-104
Anlage-Nr. : 66b
Seite : 5 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665
Typ(en): ABE / EG-Genehmigung(en):
GH e1*2001/116*0448*..
GHE e13*2007/46*1075*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 136 Mazda 6, Mazda 6 LPG 195/65R16 A02) bis A10)
(Stufenheck, Schrägheck, A93a)N205) E51)
Kombi, Typ GH bis EG-
Gen.-Nr. 195/65R16 M+S
e1*2001/116*0448*13, Typ A93a)
GHE nur bis EG-Gen.-Nr
e13*2007/46*1075*05) 205/55R16
A93a)
205/60R16
215/55R16
A01)K03)
225/55R16
A01)K01)K16)
Typ(en): ABE / EG-Genehmigung(en):
GH e1*2001/116*0448*..
GHE e13*2007/46*1075*..
GJ e1*2007/46*1001*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 141 Mazda 6 215/60R16 M+S A02) bis A10)
(bei Typ GH nur E51a)EF0)
Ausführungen ab EG- 215/65R16 M+S
Genehmigungs-Nr.
e1*2001/116*0448*14, bei 225/60R16 M+S
Typ GHE nur Ausführungen
ab EG-Genehmigungs-Nr.
e13*2007/46*1075*06)
RA-000477-G0-104-66b~MA-5-114_3-67-ET50_42R665.docx
Gutachten zur Erteilung des Nachtrags 27 zur ABE-Nr. 45819
Nr. : RA-000477-G0-104
Anlage-Nr. : 66b
Seite : 6 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665
Typ(en): ABE / EG-Genehmigung(en):
BL e11*2001/116*0262*..
BLE e13*2007/46*1071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 136 Mazda 3 195/55R16 A02) bis A10)
(Schrägheck, bis Modelljahr N205) E50)
2013)
195/60R16
N205)
205/50R16
205/55R16
215/50R16
225/50R16
Typ(en): ABE / EG-Genehmigung(en):
BL e11*2001/116*0262*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 121 Mazda 3 205/60R16 A02) bis A10)
(4-/ 5-Türer, ab Modelljahr A93a) E50a)
2014)
215/55R16
225/55R16
235/50R16
Typ(en): ABE / EG-Genehmigung(en):
CW e1*2007/46*0433*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 110 Mazda 5 195/55R16 A02) bis A10)
195/60R16
205/55R16
215/50R16
RA-000477-G0-104-66b~MA-5-114_3-67-ET50_42R665.docx
Gutachten zur Erteilung des Nachtrags 27 zur ABE-Nr. 45819
Nr. : RA-000477-G0-104
Anlage-Nr. : 66b
Seite : 7 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
RA-000477-G0-104-66b~MA-5-114_3-67-ET50_42R665.docx
Gutachten zur Erteilung des Nachtrags 27 zur ABE-Nr. 45819
Nr. : RA-000477-G0-104
Anlage-Nr. : 66b
Seite : 8 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665
A10Y) In Abhängigkeit von der am Fahrzeug verbauten Bremsanlage kann die Montage von
Klebewuchtgewichten unterhalb des Felgentiefbetts und der Felgenschulter nicht
möglich sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E50) Nicht zulässig an Fahrzeugen ab Modelljahr 2014 (Fahrzeugvarianten beginnen mit 5
oder 6; siehe Zulassungsbescheinigung Teil I, Feld D.2(2)).
E50a) Nur zulässig an Fahrzeugen ab Modelljahr 2014 (Fahrzeugvarianten beginnen mit 5
oder 6; siehe Zulassungsbescheinigung Teil I, Feld D.2(2)).
E51) Nur zulässig an folgenden Fahrzeugausführungen:
- Typ GH bis EG-Genehmigungs-Nr. e1*2001/116*0448*13;
- Typ GHE bis EG-Genehmigungs-Nr. e13*2007/46*1075*05
E51a) Nur zulässig an folgenden Fahrzeugausführungen:
Typ GJ ab EG-Genehmigungs-Nr. e1*2007/46*1001*00;
Typ GH ab EG-Genehmigungs-Nr. e1*2001/116*0448*14;
Typ GHE ab EG-Genehmigungs-Nr. e13*2007/46*1075*06;
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an
der Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
RA-000477-G0-104-66b~MA-5-114_3-67-ET50_42R665.docx
Gutachten zur Erteilung des Nachtrags 27 zur ABE-Nr. 45819
Nr. : RA-000477-G0-104
Anlage-Nr. : 66b
Seite : 9 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665

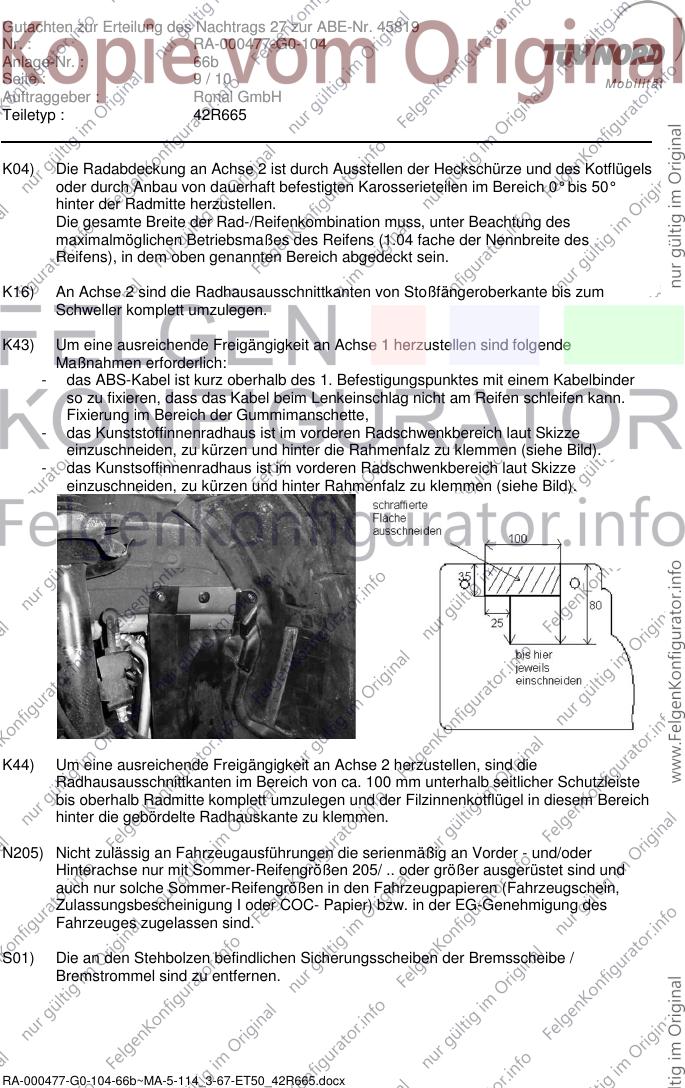

K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum
Schweller komplett umzulegen.
K43) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende
Maßnahmen erforderlich:
- das ABS-Kabel ist kurz oberhalb des 1. Befestigungspunktes mit einem Kabelbinder
so zu fixieren, dass das Kabel beim Lenkeinschlag nicht am Reifen schleifen kann.
Fixierung im Bereich der Gummimanschette,
- das Kunststoffinnenradhaus ist im vorderen Radschwenkbereich laut Skizze
einzuschneiden, zu kürzen und hinter die Rahmenfalz zu klemmen (siehe Bild).
- das Kunstsoffinnenradhaus ist im vorderen Radschwenkbereich laut Skizze
einzuschneiden, zu kürzen und hinter Rahmenfalz zu klemmen (siehe Bild).
K44) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind die
Radhausausschnittkanten im Bereich von ca. 100 mm unterhalb seitlicher Schutzleiste
bis oberhalb Radmitte komplett umzulegen und der Filzinnenkotflügel in diesem Bereich
hinter die gebördelte Radhauskante zu klemmen.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe /
Bremstrommel sind zu entfernen.
RA-000477-G0-104-66b~MA-5-114_3-67-ET50_42R665.docx
Gutachten zur Erteilung des Nachtrags 27 zur ABE-Nr. 45819
Nr. : RA-000477-G0-104
Anlage-Nr. : 66b
Seite : 10 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R665

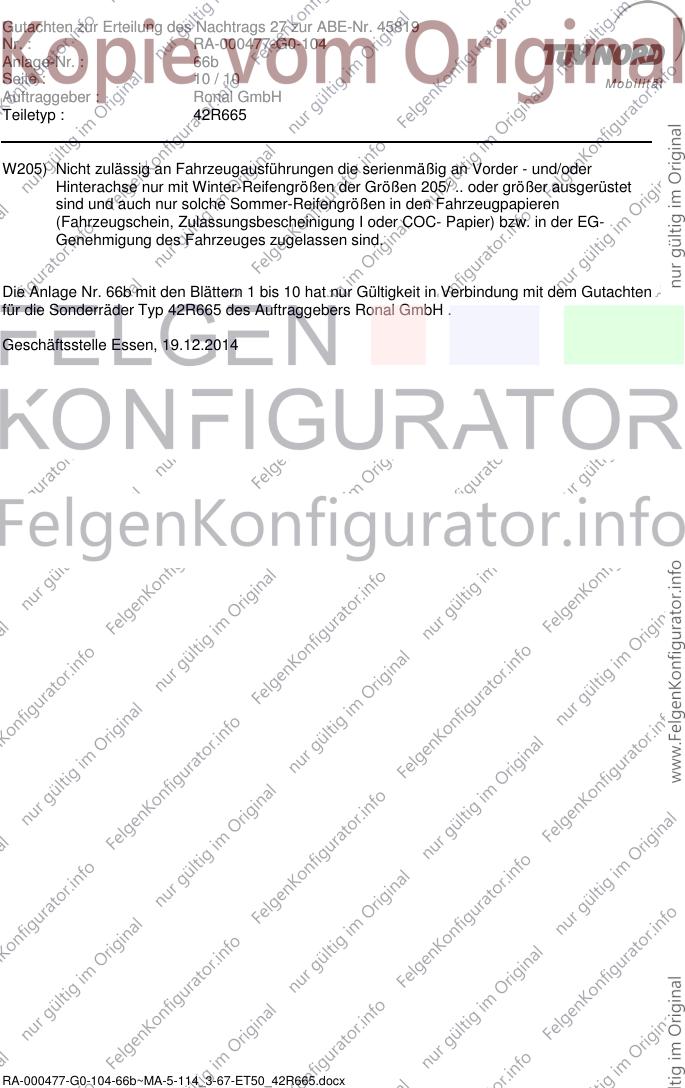

W205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 205/ .. oder größer ausgerüstet
sind und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage Nr. 66b mit den Blättern 1 bis 10 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 42R665 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 19.12.2014
RA-000477-G0-104-66b~MA-5-114_3-67-ET50_42R665.docx
