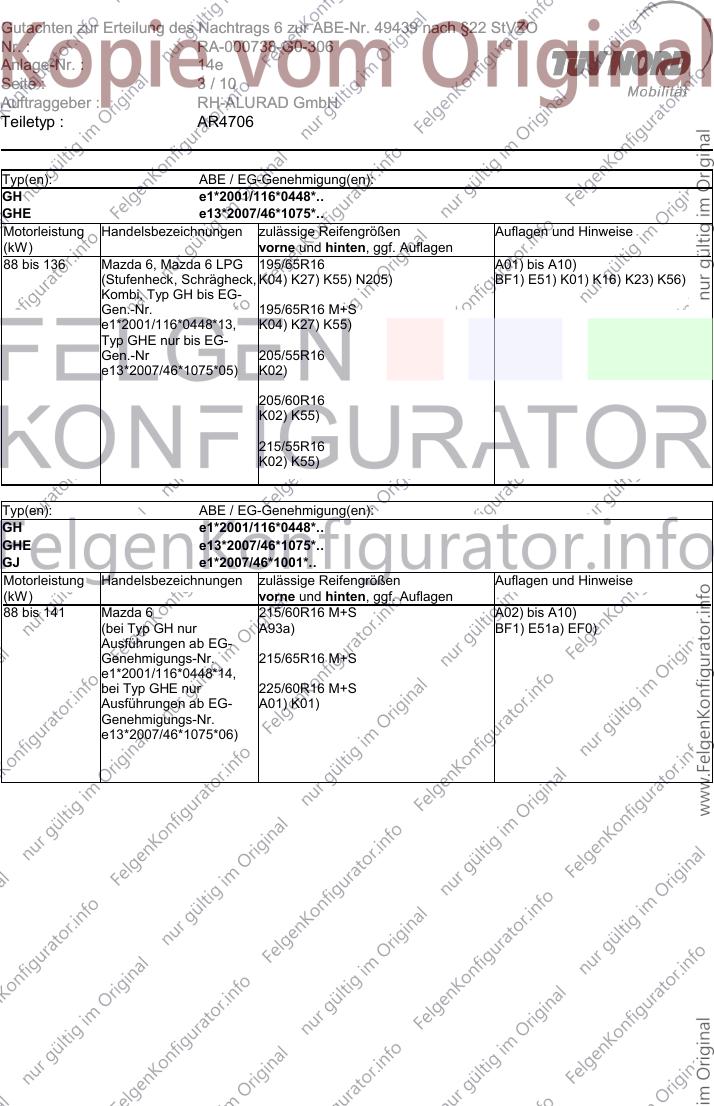

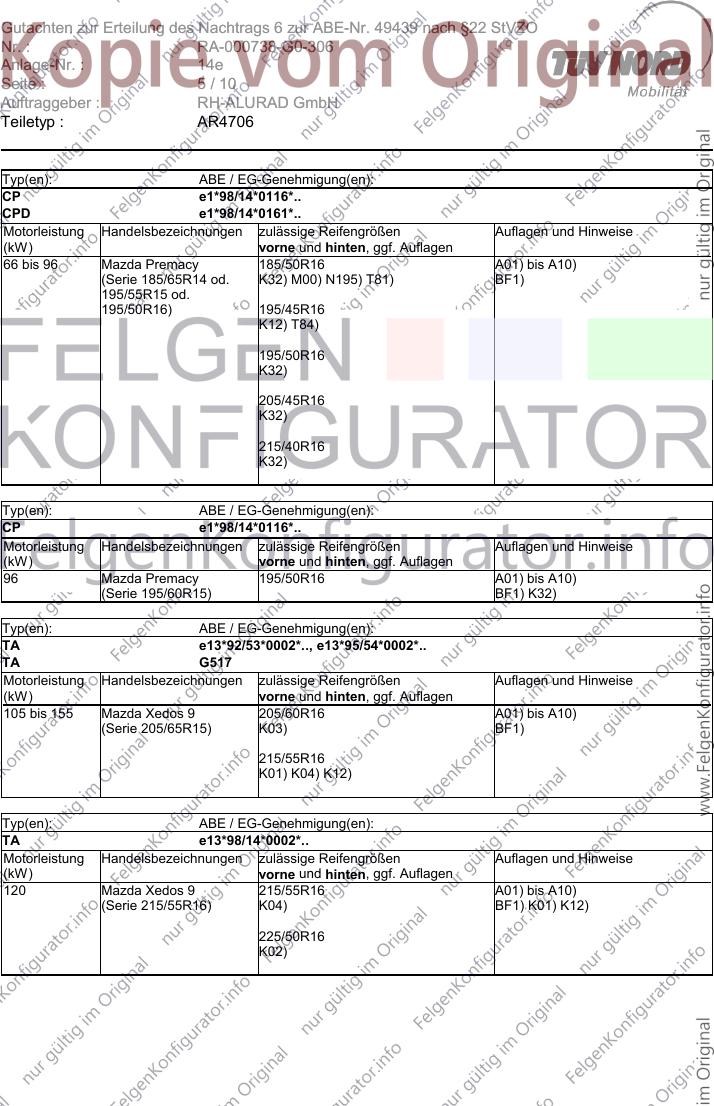

Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 49439 nach §22 StVZO
Nr. : RA-000738-G0-306
Anlage-Nr. : 14e
Seite : 1 / 10
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Technische Daten, Kurzfassung
Raddaten
Radtyp: AR4706
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: RH
Montageposition: Vorder-und Hinterachse
Radausführung: 114G
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,6 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø67.1
geprüfte Radlast: *) 710 kg
Reifenabrollumfang: 2150 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: MAZDA
Radbefestigung
Auflagen- Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 Radmutter, Kegel 60°, Gewinde M12x1,5 4638 110 Nm
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 49439 nach §22 StVZO
Nr. : RA-000738-G0-306
Anlage-Nr. : 14e
Seite : 2 / 10
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
BL e11*2001/116*0262*..
BLE e13*2007/46*1071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 136 Mazda 3 195/55R16 A01) bis A10)
(Schrägheck, bis N205) BF1) E50) K01)
Modelljahr 2013)
195/60R16
N205)
205/50R16
K04)
205/55R16
K04)
215/50R16
K04) K58)
215/55R16
K04) K58)
225/45R16
K04)
225/50R16
K04) K58)
235/50R16
K02) K58) K59)
Typ(en): ABE / EG-Genehmigung(en):
BL e11*2001/116*0262*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 121 Mazda 3 205/60R16 A01) bis A10)
(4-/ 5-Türer, ab BF1) E50a) K01)
Modelljahr 2014) 215/55R16
K04)
235/50R16
K02) K15)
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 49439 nach §22 StVZO
Nr. : RA-000738-G0-306
Anlage-Nr. : 14e
Seite : 3 / 10
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
GH e1*2001/116*0448*..
GHE e13*2007/46*1075*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 136 Mazda 6, Mazda 6 LPG 195/65R16 A01) bis A10)
(Stufenheck, Schrägheck, K04) K27) K55) N205) BF1) E51) K01) K16) K23) K56)
Kombi, Typ GH bis EG-
Gen.-Nr. 195/65R16 M+S
e1*2001/116*0448*13, K04) K27) K55)
Typ GHE nur bis EG-
Gen.-Nr 205/55R16
e13*2007/46*1075*05) K02)
205/60R16
K02) K55)
215/55R16
K02) K55)
Typ(en): ABE / EG-Genehmigung(en):
GH e1*2001/116*0448*..
GHE e13*2007/46*1075*..
GJ e1*2007/46*1001*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 141 Mazda 6 215/60R16 M+S A02) bis A10)
(bei Typ GH nur A93a) BF1) E51a) EF0)
Ausführungen ab EG-
Genehmigungs-Nr. 215/65R16 M+S
e1*2001/116*0448*14,
bei Typ GHE nur 225/60R16 M+S
Ausführungen ab EG- A01) K01)
Genehmigungs-Nr.
e13*2007/46*1075*06)
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 49439 nach §22 StVZO
Nr. : RA-000738-G0-306
Anlage-Nr. : 14e
Seite : 4 / 10
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
DJ1 e1*2007/46*1335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 115 Mazda CX-3 215/60R16 A01) bis A10)
K04) BF1) K01)
225/55R16
K04)
225/60R16
K04)
235/55R16
K04)
245/50R16
K04)
245/55R16
K04)
255/50R16
K02)
Typ(en): ABE / EG-Genehmigung(en):
LW e1*98/14*0118*..
LWD e1*98/14*0165*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 104 Mazda MPV 205/60R16 A02) bis A10)
(Serie 205/65R15) BF1)
215/55R16
A90)
225/55R16
A01) G01) K15)
235/50R16
A01) K03) K04) K15)
Typ(en): ABE / EG-Genehmigung(en):
LW e1*98/14*0118*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 Mazda MPV 215/60R16 A01) bis A10)
(Serie 215/60R16) BF1) K15)
225/55R16
235/55R16
K03) K04)
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 49439 nach §22 StVZO
Nr. : RA-000738-G0-306
Anlage-Nr. : 14e
Seite : 5 / 10
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
CP e1*98/14*0116*..
CPD e1*98/14*0161*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 96 Mazda Premacy 185/50R16 A01) bis A10)
(Serie 185/65R14 od. K32) M00) N195) T81) BF1)
195/55R15 od.
195/50R16) 195/45R16
K12) T84)
195/50R16
K32)
205/45R16
K32)
215/40R16
K32)
Typ(en): ABE / EG-Genehmigung(en):
CP e1*98/14*0116*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 Mazda Premacy 195/50R16 A01) bis A10)
(Serie 195/60R15) BF1) K32)
Typ(en): ABE / EG-Genehmigung(en):
TA e13*92/53*0002*.., e13*95/54*0002*..
TA G517
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
105 bis 155 Mazda Xedos 9 205/60R16 A01) bis A10)
(Serie 205/65R15) K03) BF1)
215/55R16
K01) K04) K12)
Typ(en): ABE / EG-Genehmigung(en):
TA e13*98/14*0002*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 Mazda Xedos 9 215/55R16 A01) bis A10)
(Serie 215/55R16) K04) BF1) K01) K12)
225/50R16
K02)
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 49439 nach §22 StVZO
Nr. : RA-000738-G0-306
Anlage-Nr. : 14e
Seite : 6 / 10
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht
nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummiventilen zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein. Aufgrund unterschiedlicher Bremsanlagen,
je nach Fahrzeugtyp, ist es möglich, dass unterhalb des Felgentiefbetts keine Klebegewichte
montiert werden können.
A90) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 15 mm auftragen, ist nur
auf den Rädern der Antriebsachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 49439 nach §22 StVZO
Nr. : RA-000738-G0-306
Anlage-Nr. : 14e
Seite : 7 / 10
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: 4638
Anzugsmoment: 110 Nm
E50) Nicht zulässig an Fahrzeugen ab Modelljahr 2014 (Fahrzeugvarianten beginnen mit 5 oder 6;
siehe Zulassungsbescheinigung Teil I, Feld D.2(2)).
E50a) Nur zulässig an Fahrzeugen ab Modelljahr 2014 (Fahrzeugvarianten beginnen mit 5 oder 6;
siehe Zulassungsbescheinigung Teil I, Feld D.2(2)).
E51) Nur zulässig an folgenden Fahrzeugausführungen:
• Typ GH bis EG-Genehmigungs-Nr. e1*2001/116*0448*13;
• Typ GHE bis EG-Genehmigungs-Nr. e13*2007/46*1075*05
E51a) Nur zulässig an folgenden Fahrzeugausführungen:
Typ GJ ab EG-Genehmigungs-Nr. e1*2007/46*1001*00;
Typ GH ab EG-Genehmigungs-Nr. e1*2001/116*0448*14;
Typ GHE ab EG-Genehmigungs-Nr. e13*2007/46*1075*06;
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 49439 nach §22 StVZO
Nr. : RA-000738-G0-306
Anlage-Nr. : 14e
Seite : 8 / 10
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K12) An Achse 2 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum Schweller
komplett umzulegen.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K27) An Achse 1 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K32) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• die Radhausausschnittkanten sind im Bereich von ca. 100 mm unterhalb seitlicher
Schutzleiste bis zur Oberkante des hinteren Stoßfängers komplett nach oben umzulegen
(Restdicke ca. 5 mm)
• die umgelegten Radhausauschnittkanten sind im Bereich ab ca. 100 mm vor der Radmitte
bis zur Oberkante des hinteren Stoßfängers um ca. 5...0 mm aufzuweiten,
• der Übergangsbereich von Radhaus zum hinteren Stoßfänger ist auszustellen und die ins
Radhaus ragende Befestigungslasche um ca. 10 mm zu kürzen.
K55) An Achse 1 ist die ins Radhaus ragende Kante des Kunststoffspritzschutz in Höhe der
Stoßfängeroberkante auszuschneiden.
K56) An Achse 2 ist die ins Radhaus ragende Kante des Spritzschutzes in Höhe der
Stoßfängeroberkante entsprechend der umgelegten Radhauskante zu kürzen.
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 49439 nach §22 StVZO
Nr. : RA-000738-G0-306
Anlage-Nr. : 14e
Seite : 9 / 10
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
K58) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• die Radhausausschnittkanten sind im Bereich vom Schweller bis zum Übergang zum
hinteren Stoßfänger/Heckschürze komplett umzulegen,
• die Innenradhausverkleidung ist in diesem Bereich hinter die gebördelte Radhauskante zu
klemmen
• die Stoßfängerbefestigungslasche ist um 10 mm zu kürzen
• der Kunststoffinnenkotflügel ist von Oberkante Stoßfänger bis zur Befestigungsschraube
auszuschneiden (siehe Skizze)
K59) An Achse 1 ist die Ausbuchtung des Kunststoffinnenkotflügels im Bereich der
Stoßfängeroberkante auszuschneiden und die dahinterliegende
Stoßfängerbefestigungslasche um 5 mm zu kürzen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-
typ ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N195) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 195/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T81) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 924 kg bei LI 81 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 462 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T84) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1000 kg bei LI 84 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 500 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 49439 nach §22 StVZO
Nr. : RA-000738-G0-306
Anlage-Nr. : 14e
Seite : 10 / 10
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Die Anlage 14e mit den Seiten 1-10 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ AR4706 des Auftraggebers RH-ALURAD GmbH
Geschäftsstelle Essen, 30.10.2018
