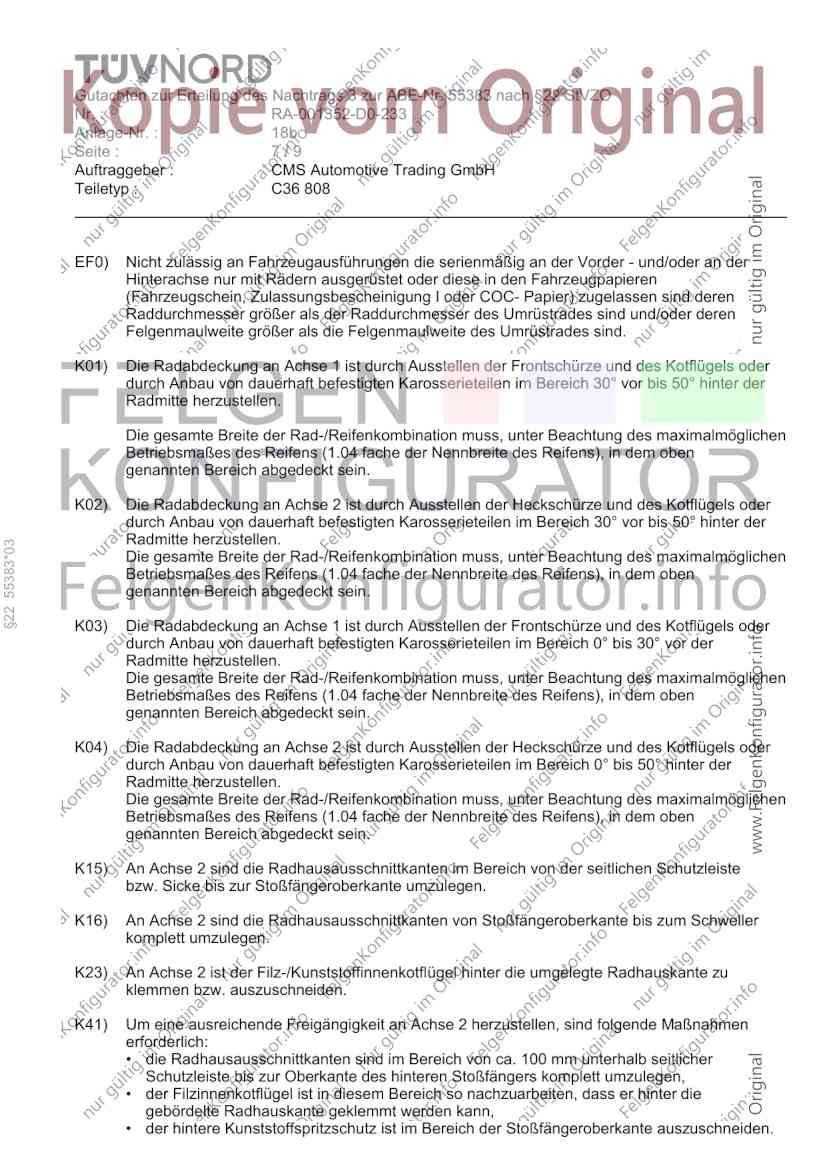

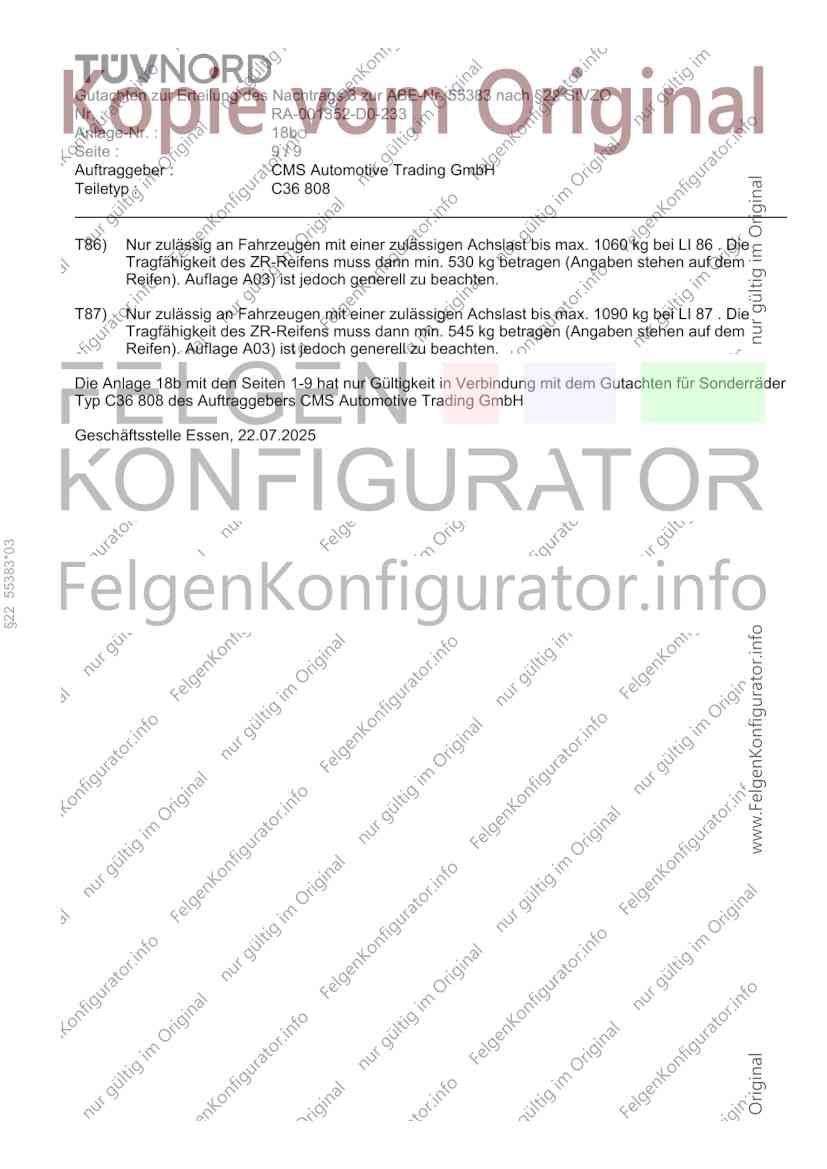

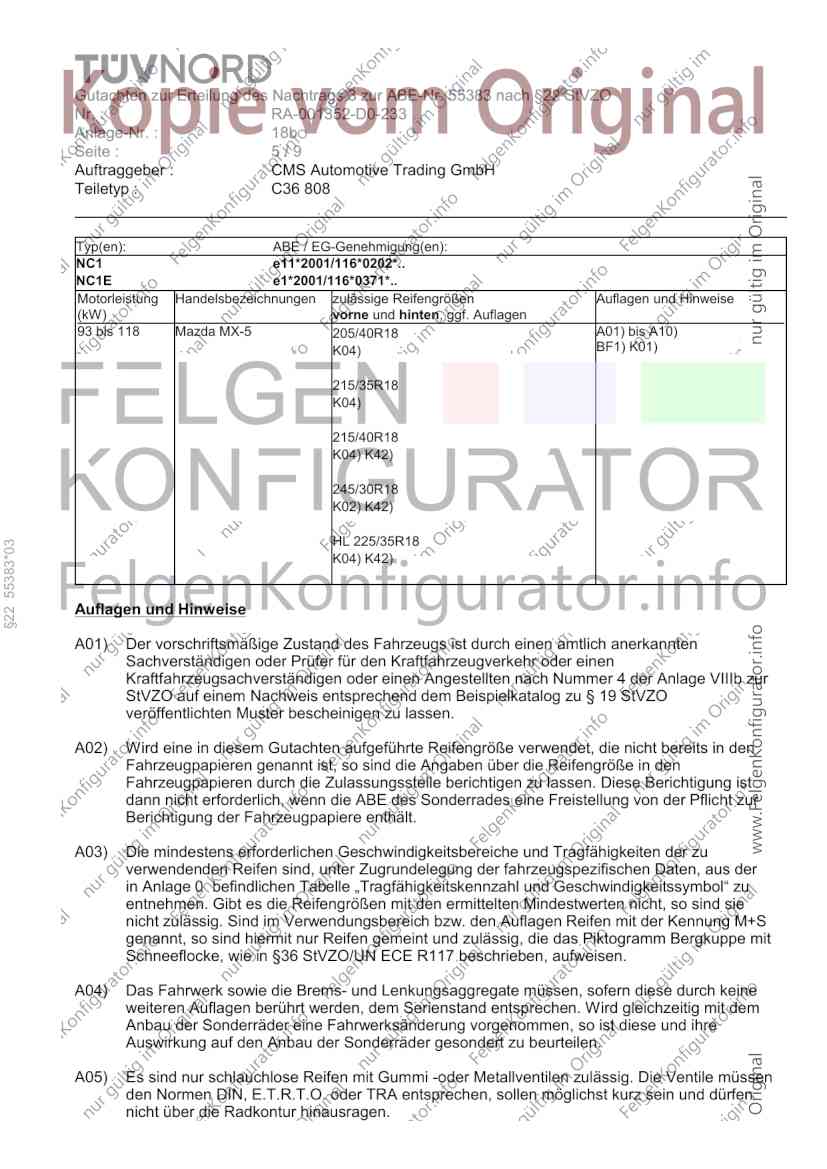

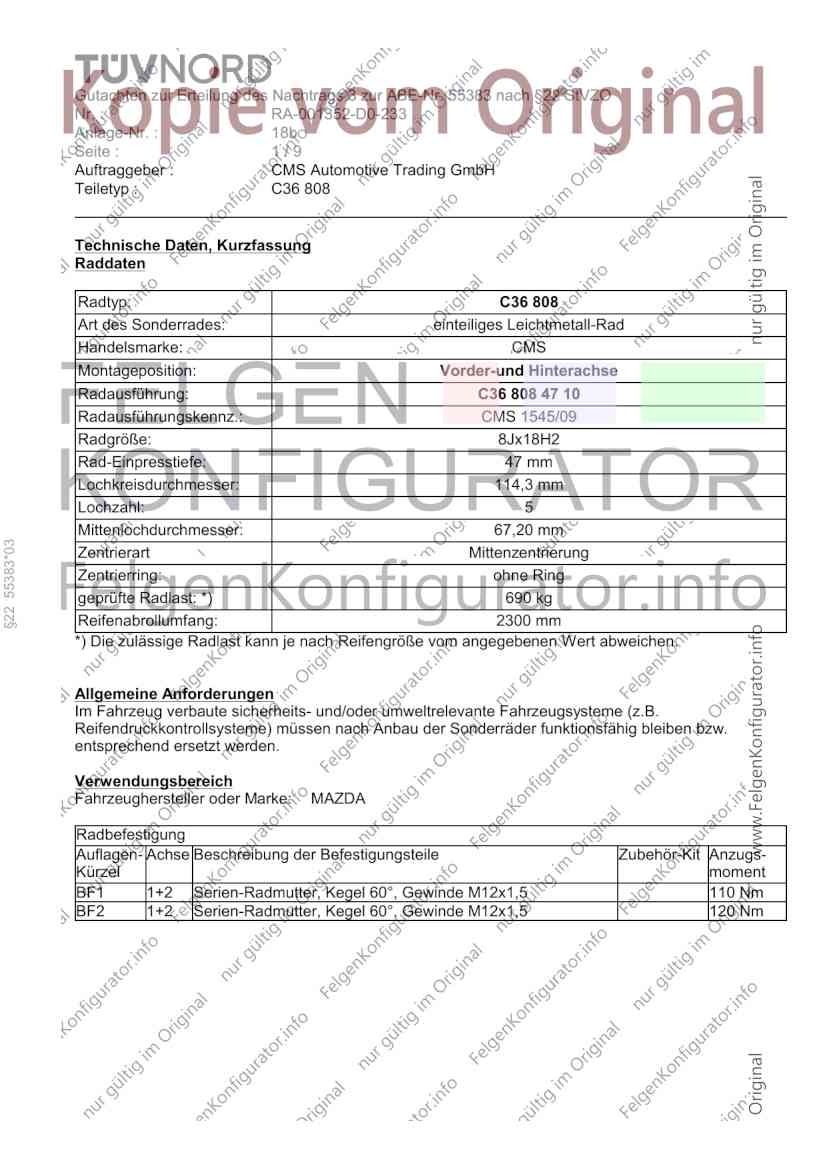

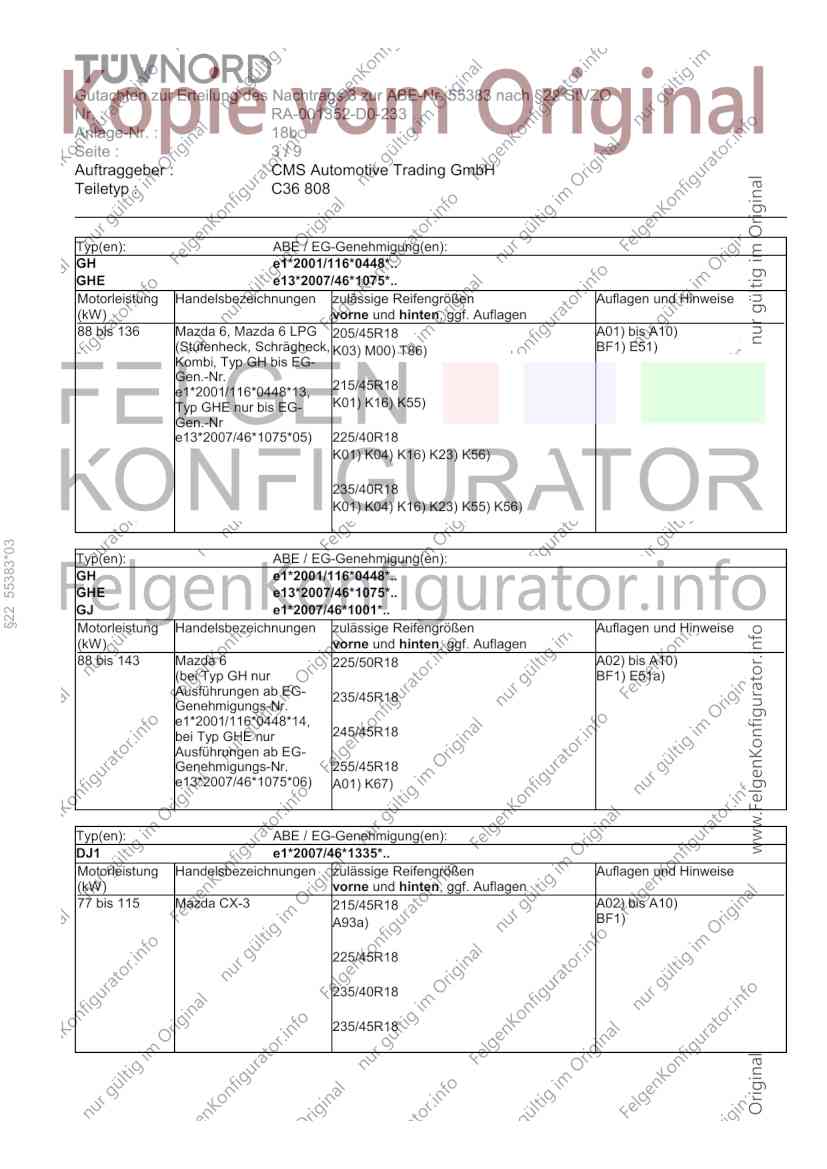

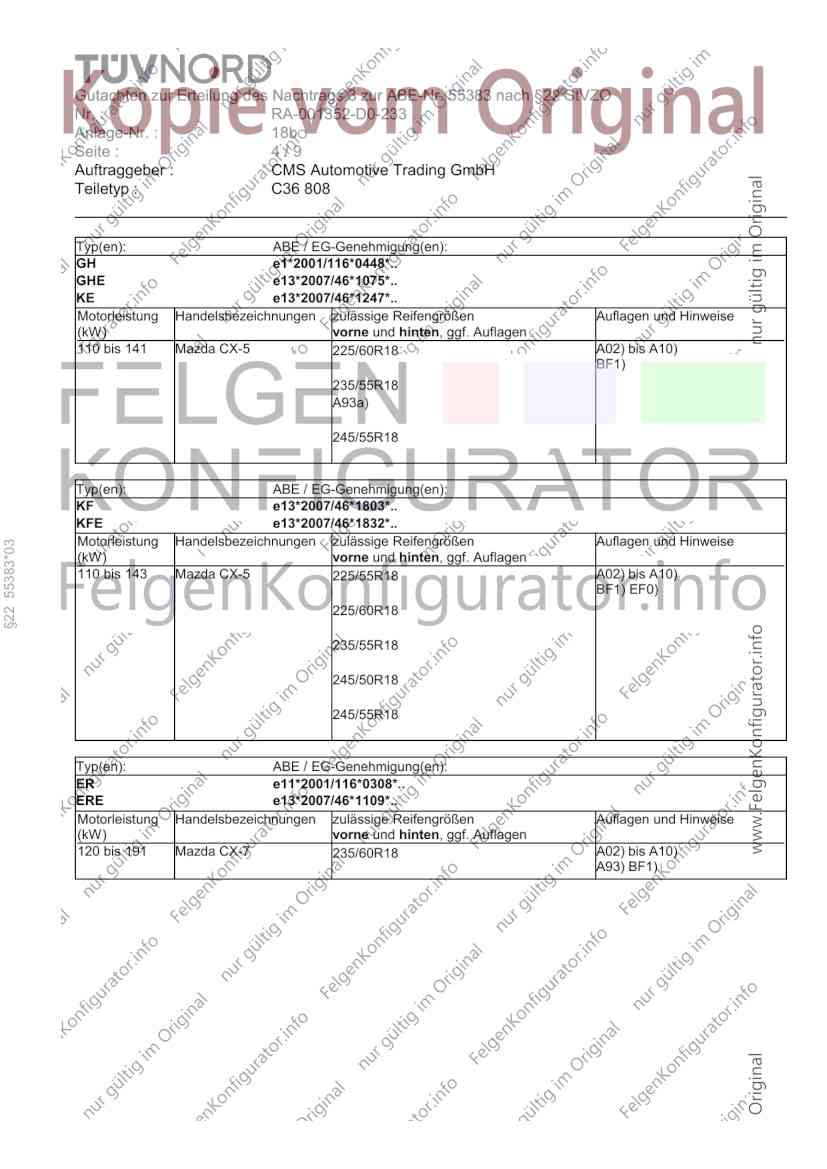

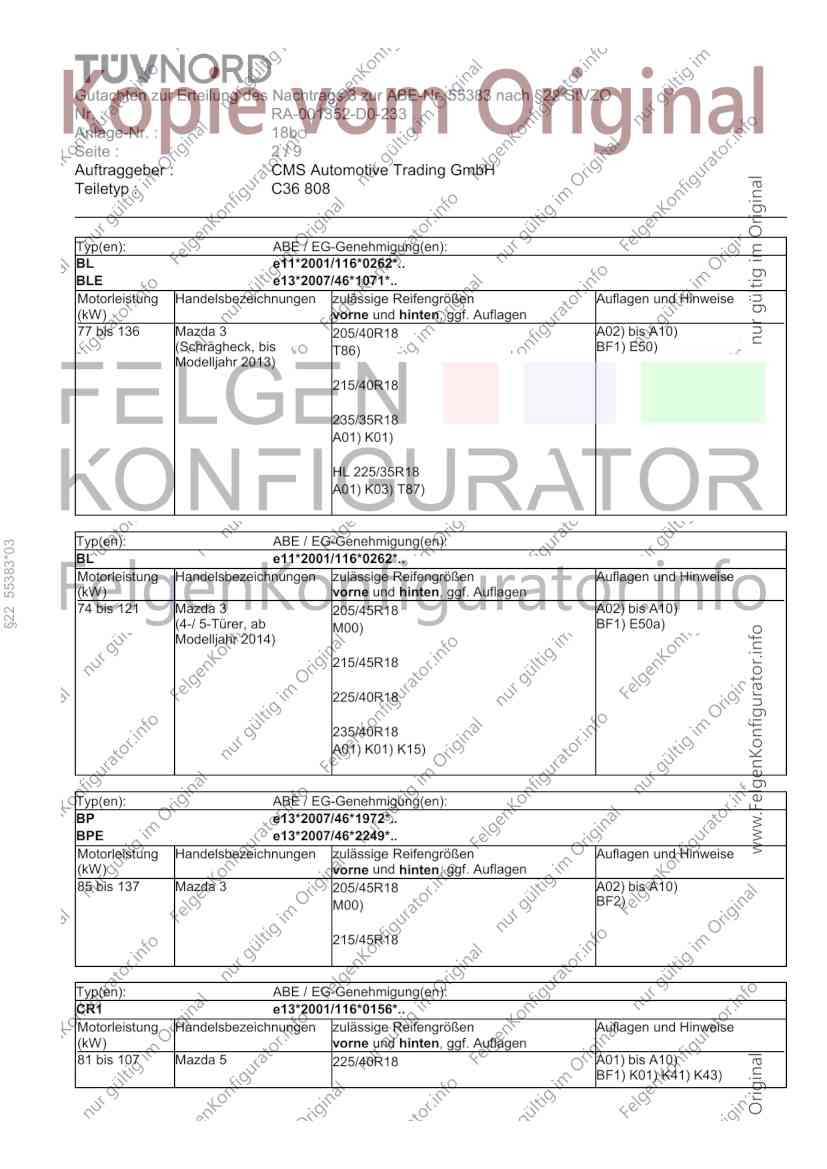

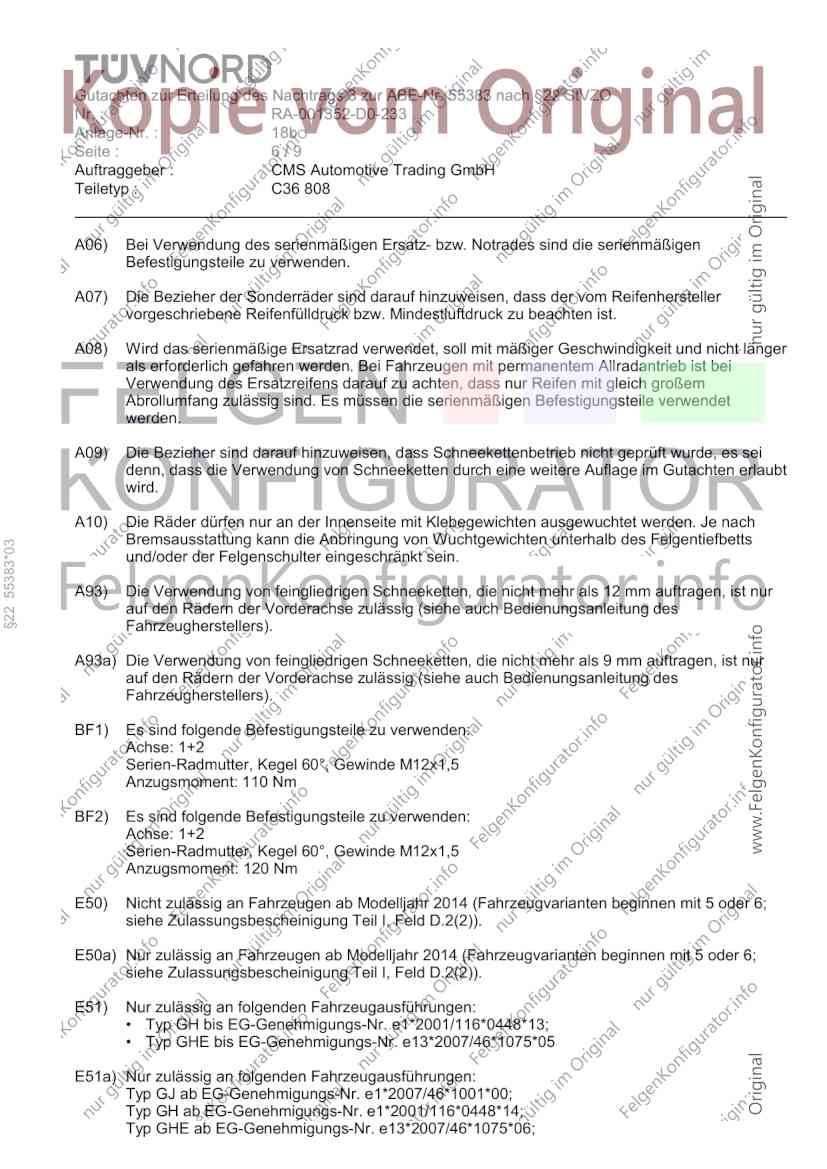

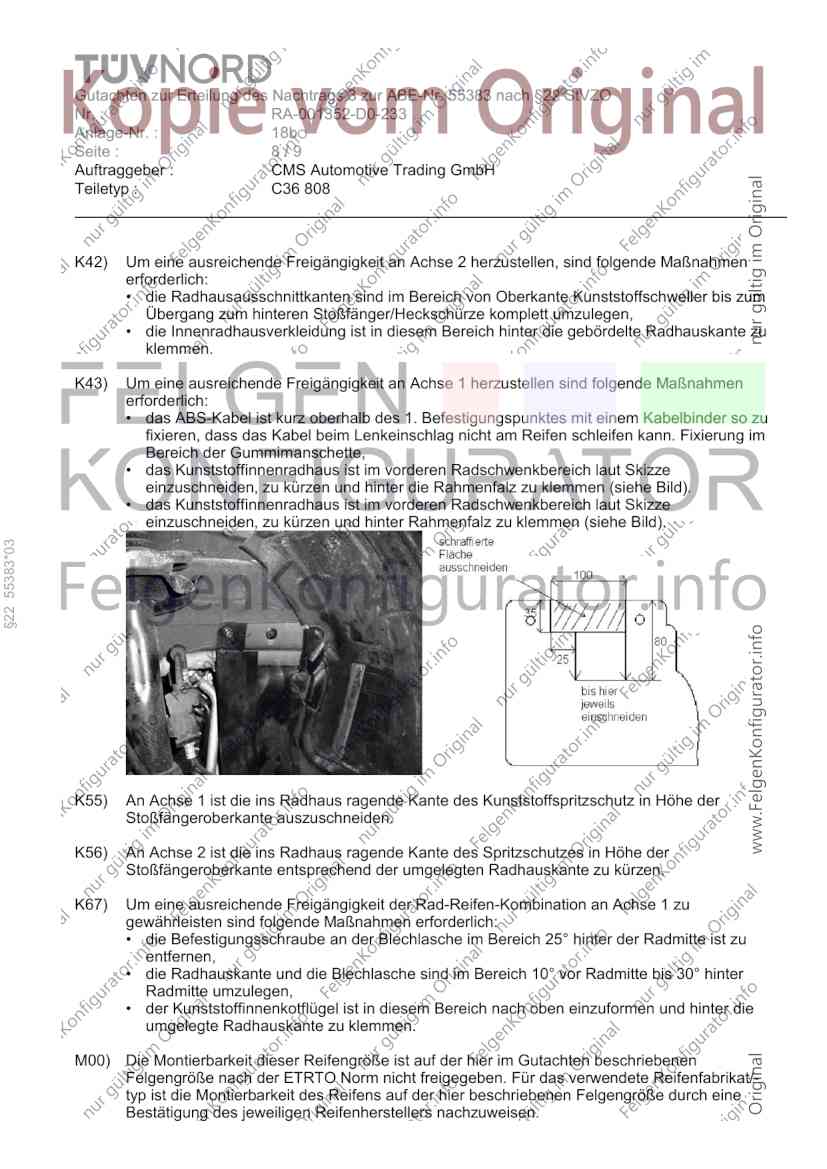

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-D0-233
Anlage-Nr. : 18b
Seite : 1/9
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
Technische Daten, Kurzfassung
Raddaten
Radtyp: C36 808
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: CMS
Montageposition: Vorder-und Hinterachse
Radausführung: C36 808 47 10
Radausführungskennz.: CMS 1545/09
Radgröße: 8Jx18H2
Rad-Einpresstiefe: 47 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 67,20 mm
§22 55383*03
Zentrierart Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 690 kg
Reifenabrollumfang: 2300 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: MAZDA
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radmutter, Kegel 60°, Gewinde M12x1,5 110 Nm
BF2 1+2 Serien-Radmutter, Kegel 60°, Gewinde M12x1,5 120 Nm
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-D0-233
Anlage-Nr. : 18b
Seite : 2/9
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
Typ(en): ABE / EG-Genehmigung(en):
BL e11*2001/116*0262*..
BLE e13*2007/46*1071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 136 Mazda 3 205/40R18 A02) bis A10)
(Schrägheck, bis T86) BF1) E50)
Modelljahr 2013)
215/40R18
235/35R18
A01) K01)
HL 225/35R18
A01) K03) T87)
Typ(en): ABE / EG-Genehmigung(en):
§22 55383*03
BL e11*2001/116*0262*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 121 Mazda 3 205/45R18 A02) bis A10)
(4-/ 5-Türer, ab M00) BF1) E50a)
Modelljahr 2014)
215/45R18
225/40R18
235/40R18
A01) K01) K15)
Typ(en): ABE / EG-Genehmigung(en):
BP e13*2007/46*1972*..
BPE e13*2007/46*2249*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 137 Mazda 3 205/45R18 A02) bis A10)
M00) BF2)
215/45R18
Typ(en): ABE / EG-Genehmigung(en):
CR1 e13*2001/116*0156*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 107 Mazda 5 225/40R18 A01) bis A10)
BF1) K01) K41) K43)
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-D0-233
Anlage-Nr. : 18b
Seite : 3/9
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
Typ(en): ABE / EG-Genehmigung(en):
GH e1*2001/116*0448*..
GHE e13*2007/46*1075*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 136 Mazda 6, Mazda 6 LPG 205/45R18 A01) bis A10)
(Stufenheck, Schrägheck, K03) M00) T86) BF1) E51)
Kombi, Typ GH bis EG-
Gen.-Nr.
215/45R18
e1*2001/116*0448*13,
Typ GHE nur bis EG- K01) K16) K55)
Gen.-Nr
e13*2007/46*1075*05) 225/40R18
K01) K04) K16) K23) K56)
235/40R18
K01) K04) K16) K23) K55) K56)
§22 55383*03
Typ(en): ABE / EG-Genehmigung(en):
GH e1*2001/116*0448*..
GHE e13*2007/46*1075*..
GJ e1*2007/46*1001*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 143 Mazda 6 225/50R18 A02) bis A10)
(bei Typ GH nur BF1) E51a)
Ausführungen ab EG- 235/45R18
Genehmigungs-Nr.
e1*2001/116*0448*14,
bei Typ GHE nur 245/45R18
Ausführungen ab EG-
Genehmigungs-Nr. 255/45R18
e13*2007/46*1075*06) A01) K67)
Typ(en): ABE / EG-Genehmigung(en):
DJ1 e1*2007/46*1335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 115 Mazda CX-3 215/45R18 A02) bis A10)
A93a) BF1)
225/45R18
235/40R18
235/45R18
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-D0-233
Anlage-Nr. : 18b
Seite : 4/9
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
Typ(en): ABE / EG-Genehmigung(en):
GH e1*2001/116*0448*..
GHE e13*2007/46*1075*..
KE e13*2007/46*1247*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 141 Mazda CX-5 225/60R18 A02) bis A10)
BF1)
235/55R18
A93a)
245/55R18
Typ(en): ABE / EG-Genehmigung(en):
KF e13*2007/46*1803*..
KFE e13*2007/46*1832*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
§22 55383*03
(kW) vorne und hinten, ggf. Auflagen
110 bis 143 Mazda CX-5 225/55R18 A02) bis A10)
BF1) EF0)
225/60R18
235/55R18
245/50R18
245/55R18
Typ(en): ABE / EG-Genehmigung(en):
ER e11*2001/116*0308*..
ERE e13*2007/46*1109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 191 Mazda CX-7 235/60R18 A02) bis A10)
A93) BF1)
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-D0-233
Anlage-Nr. : 18b
Seite : 5/9
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
Typ(en): ABE / EG-Genehmigung(en):
NC1 e11*2001/116*0202*..
NC1E e1*2001/116*0371*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
93 bis 118 Mazda MX-5 205/40R18 A01) bis A10)
K04) BF1) K01)
215/35R18
K04)
215/40R18
K04) K42)
245/30R18
K02) K42)
HL 225/35R18
§22 55383*03
K04) K42)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig. Sind im Verwendungsbereich bzw. den Auflagen Reifen mit der Kennung M+S
genannt, so sind hiermit nur Reifen gemeint und zulässig, die das Piktogramm Bergkuppe mit
Schneeflocke, wie in §36 StVZO/UN ECE R117 beschrieben, aufweisen.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-D0-233
Anlage-Nr. : 18b
Seite : 6/9
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
§22 55383*03
und/oder der Felgenschulter eingeschränkt sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radmutter, Kegel 60°, Gewinde M12x1,5
Anzugsmoment: 110 Nm
BF2) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radmutter, Kegel 60°, Gewinde M12x1,5
Anzugsmoment: 120 Nm
E50) Nicht zulässig an Fahrzeugen ab Modelljahr 2014 (Fahrzeugvarianten beginnen mit 5 oder 6;
siehe Zulassungsbescheinigung Teil I, Feld D.2(2)).
E50a) Nur zulässig an Fahrzeugen ab Modelljahr 2014 (Fahrzeugvarianten beginnen mit 5 oder 6;
siehe Zulassungsbescheinigung Teil I, Feld D.2(2)).
E51) Nur zulässig an folgenden Fahrzeugausführungen:
• Typ GH bis EG-Genehmigungs-Nr. e1*2001/116*0448*13;
• Typ GHE bis EG-Genehmigungs-Nr. e13*2007/46*1075*05
E51a) Nur zulässig an folgenden Fahrzeugausführungen:
Typ GJ ab EG-Genehmigungs-Nr. e1*2007/46*1001*00;
Typ GH ab EG-Genehmigungs-Nr. e1*2001/116*0448*14;
Typ GHE ab EG-Genehmigungs-Nr. e13*2007/46*1075*06;
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-D0-233
Anlage-Nr. : 18b
Seite : 7/9
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren
Raddurchmesser größer als der Raddurchmesser des Umrüstrades sind und/oder deren
Felgenmaulweite größer als die Felgenmaulweite des Umrüstrades sind.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
§22 55383*03
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum Schweller
komplett umzulegen.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K41) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• die Radhausausschnittkanten sind im Bereich von ca. 100 mm unterhalb seitlicher
Schutzleiste bis zur Oberkante des hinteren Stoßfängers komplett umzulegen,
• der Filzinnenkotflügel ist in diesem Bereich so nachzuarbeiten, dass er hinter die
gebördelte Radhauskante geklemmt werden kann,
• der hintere Kunststoffspritzschutz ist im Bereich der Stoßfängeroberkante auszuschneiden.
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-D0-233
Anlage-Nr. : 18b
Seite : 8/9
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
K42) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• die Radhausausschnittkanten sind im Bereich von Oberkante Kunststoffschweller bis zum
Übergang zum hinteren Stoßfänger/Heckschürze komplett umzulegen,
• die Innenradhausverkleidung ist in diesem Bereich hinter die gebördelte Radhauskante zu
klemmen.
K43) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
• das ABS-Kabel ist kurz oberhalb des 1. Befestigungspunktes mit einem Kabelbinder so zu
fixieren, dass das Kabel beim Lenkeinschlag nicht am Reifen schleifen kann. Fixierung im
Bereich der Gummimanschette,
• das Kunststoffinnenradhaus ist im vorderen Radschwenkbereich laut Skizze
einzuschneiden, zu kürzen und hinter die Rahmenfalz zu klemmen (siehe Bild).
• das Kunststoffinnenradhaus ist im vorderen Radschwenkbereich laut Skizze
einzuschneiden, zu kürzen und hinter Rahmenfalz zu klemmen (siehe Bild).
§22 55383*03
K55) An Achse 1 ist die ins Radhaus ragende Kante des Kunststoffspritzschutz in Höhe der
Stoßfängeroberkante auszuschneiden.
K56) An Achse 2 ist die ins Radhaus ragende Kante des Spritzschutzes in Höhe der
Stoßfängeroberkante entsprechend der umgelegten Radhauskante zu kürzen.
K67) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
• die Befestigungsschraube an der Blechlasche im Bereich 25° hinter der Radmitte ist zu
entfernen,
• die Radhauskante und die Blechlasche sind im Bereich 10° vor Radmitte bis 30° hinter
Radmitte umzulegen,
• der Kunststoffinnenkotflügel ist in diesem Bereich nach oben einzuformen und hinter die
umgelegte Radhauskante zu klemmen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-
typ ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 55383 nach §22 StVZO
Nr. : RA-001352-D0-233
Anlage-Nr. : 18b
Seite : 9/9
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 808
T86) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1060 kg bei LI 86 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 530 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T87) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1090 kg bei LI 87 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 545 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 18b mit den Seiten 1-9 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ C36 808 des Auftraggebers CMS Automotive Trading GmbH
Geschäftsstelle Essen, 22.07.2025
§22 55383*03
