Gutachten zur Erteilung der ABE-Nr. 48237 nach § 22 STVZO
Nr. : RA-000671-A0-104
Anlage-Nr. : 38

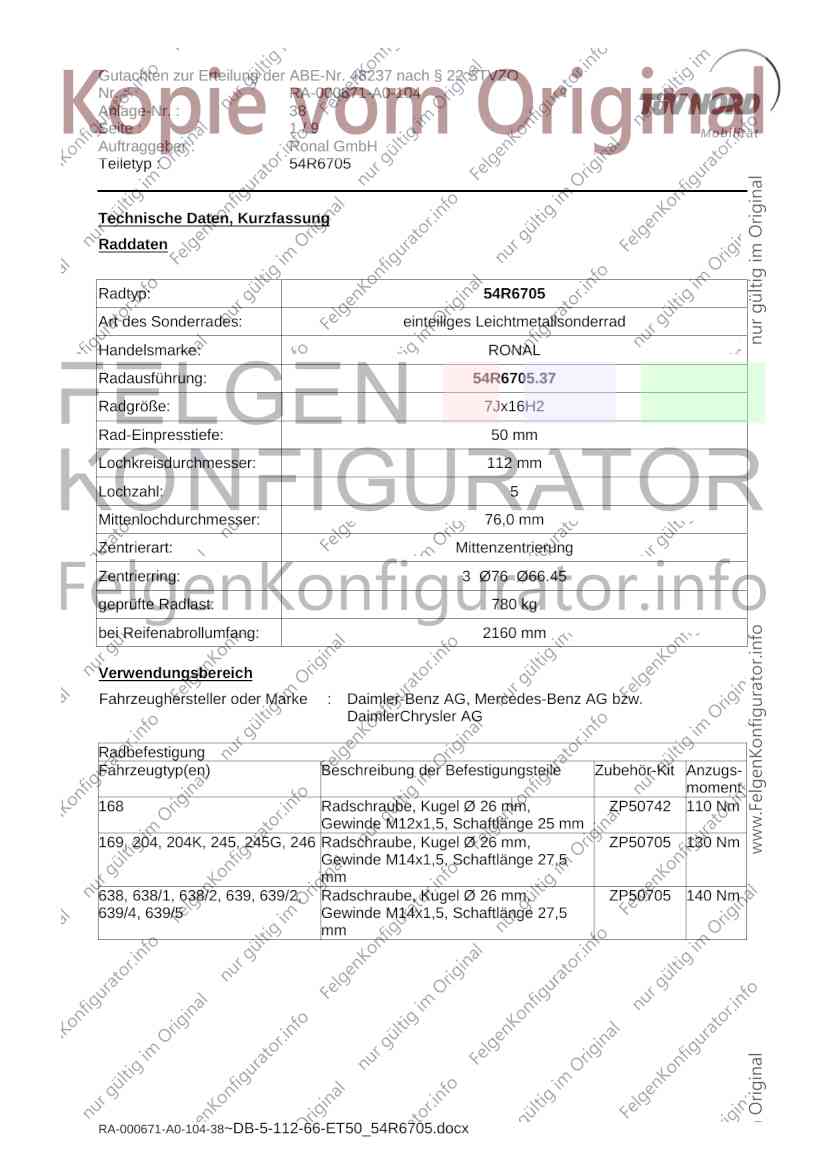

Seite : 1/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R6705
Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R6705
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 54R6705.37
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 50 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 3 Ø76 Ø66.45
geprüfte Radlast: 780 kg
bei Reifenabrollumfang: 2160 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Daimler-Benz AG, Mercedes-Benz AG bzw.
DaimlerChrysler AG
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
168 Radschraube, Kugel Ø 26 mm, ZP50742 110 Nm
Gewinde M12x1,5, Schaftlänge 25 mm
169, 204, 204K, 245, 245G, 246 Radschraube, Kugel Ø 26 mm, ZP50705 130 Nm
Gewinde M14x1,5, Schaftlänge 27,5
mm
638, 638/1, 638/2, 639, 639/2, Radschraube, Kugel Ø 26 mm, ZP50705 140 Nm
639/4, 639/5 Gewinde M14x1,5, Schaftlänge 27,5
mm
RA-000671-A0-104-38~DB-5-112-66-ET50_54R6705.docx
Gutachten zur Erteilung der ABE-Nr. 48237 nach § 22 STVZO
Nr. : RA-000671-A0-104
Anlage-Nr. : 38

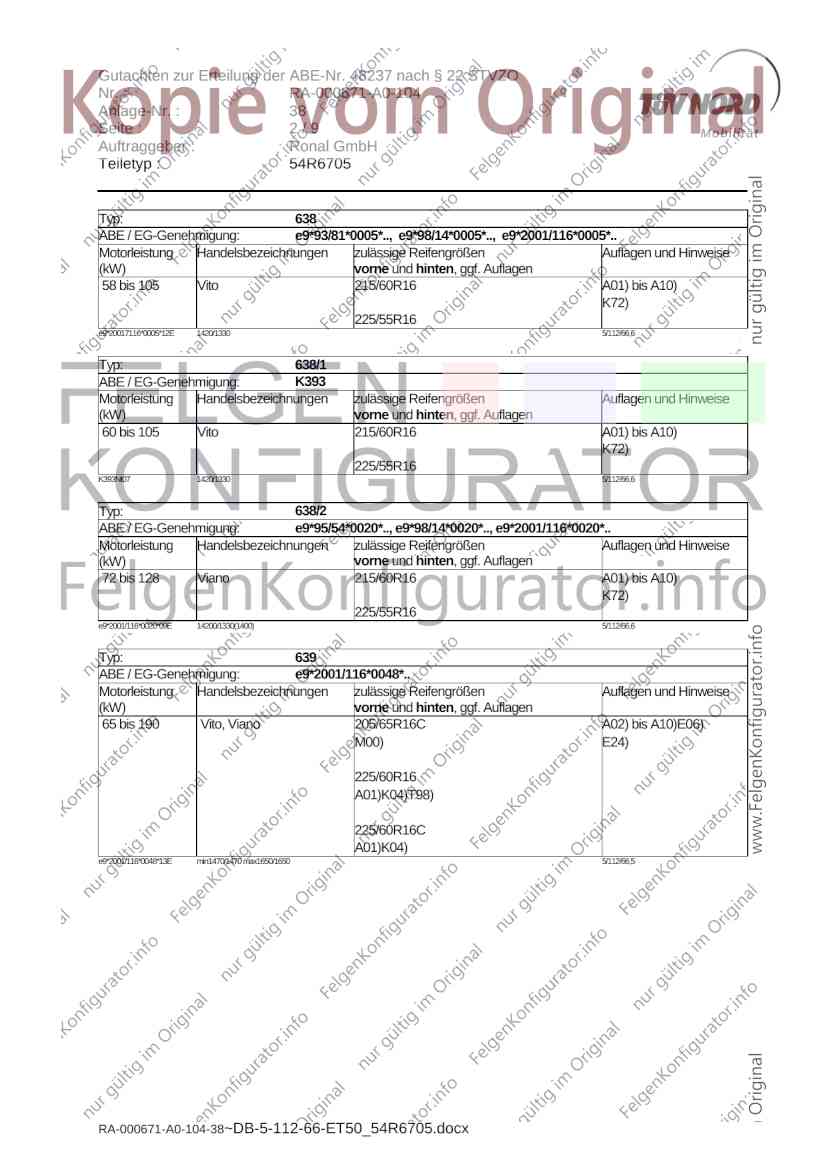

Seite : 2/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R6705
Typ: 638
ABE / EG-Genehmigung: e9*93/81*0005*.., e9*98/14*0005*.., e9*2001/116*0005*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
58 bis 105 Vito 215/60R16 A01) bis A10)
K72)
225/55R16
e9*20017116*0005*12E 1420/1330 5/112/66,6
Typ: 638/1
ABE / EG-Genehmigung: K393
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 105 Vito 215/60R16 A01) bis A10)
K72)
225/55R16
K393Nt07 1420/1330 5/112/66,6
Typ: 638/2
ABE / EG-Genehmigung: e9*95/54*0020*.., e9*98/14*0020*.., e9*2001/116*0020*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72 bis 128 Viano 215/60R16 A01) bis A10)
K72)
225/55R16
e9*2001/116*0020*09E 14200/1330(1400) 5/112/66,6
Typ: 639
ABE / EG-Genehmigung: e9*2001/116*0048*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 190 Vito, Viano 205/65R16C A02) bis A10)E06)
M00) E24)
225/60R16
A01)K04)T98)
225/60R16C
A01)K04)
e9*2001/116*0048*13E min1470/1470 max1650/1650 5/112/66,5
RA-000671-A0-104-38~DB-5-112-66-ET50_54R6705.docx
Gutachten zur Erteilung der ABE-Nr. 48237 nach § 22 STVZO
Nr. : RA-000671-A0-104
Anlage-Nr. : 38

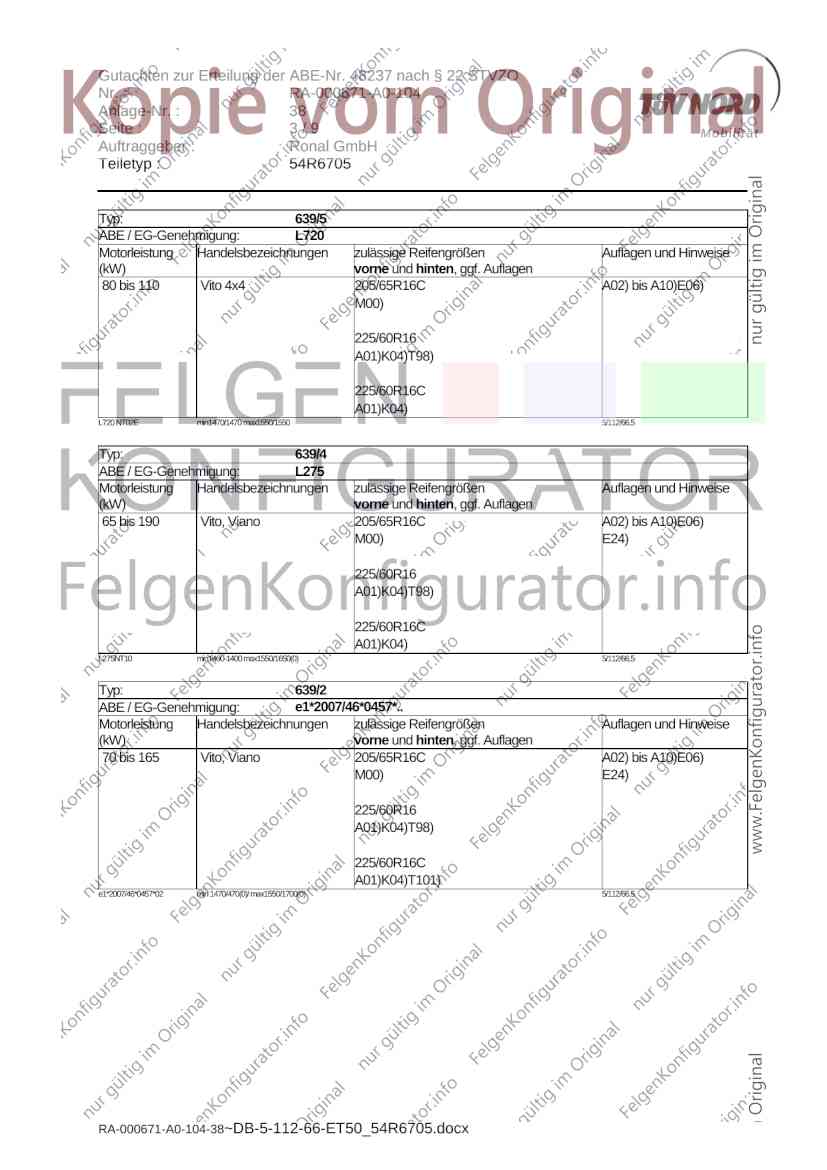

Seite : 3/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R6705
Typ: 639/5
ABE / EG-Genehmigung: L720
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 110 Vito 4x4 205/65R16C A02) bis A10)E06)
M00)
225/60R16
A01)K04)T98)
225/60R16C
A01)K04)
L720 NT02E min1470/1470 max1550/1550 5/112/66,5
Typ: 639/4
ABE / EG-Genehmigung: L275
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 190 Vito, Viano 205/65R16C A02) bis A10)E06)
M00) E24)
225/60R16
A01)K04)T98)
225/60R16C
A01)K04)
L275NT10 min1400-1400 max1550/1650(0) 5/112/66,5
Typ: 639/2
ABE / EG-Genehmigung: e1*2007/46*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 165 Vito, Viano 205/65R16C A02) bis A10)E06)
M00) E24)
225/60R16
A01)K04)T98)
225/60R16C
A01)K04)T101)
e1*2007/46*0457*02 min 1470/470(0)/ max1550/1700(0) 5/112/66,5
RA-000671-A0-104-38~DB-5-112-66-ET50_54R6705.docx
Gutachten zur Erteilung der ABE-Nr. 48237 nach § 22 STVZO
Nr. : RA-000671-A0-104
Anlage-Nr. : 38

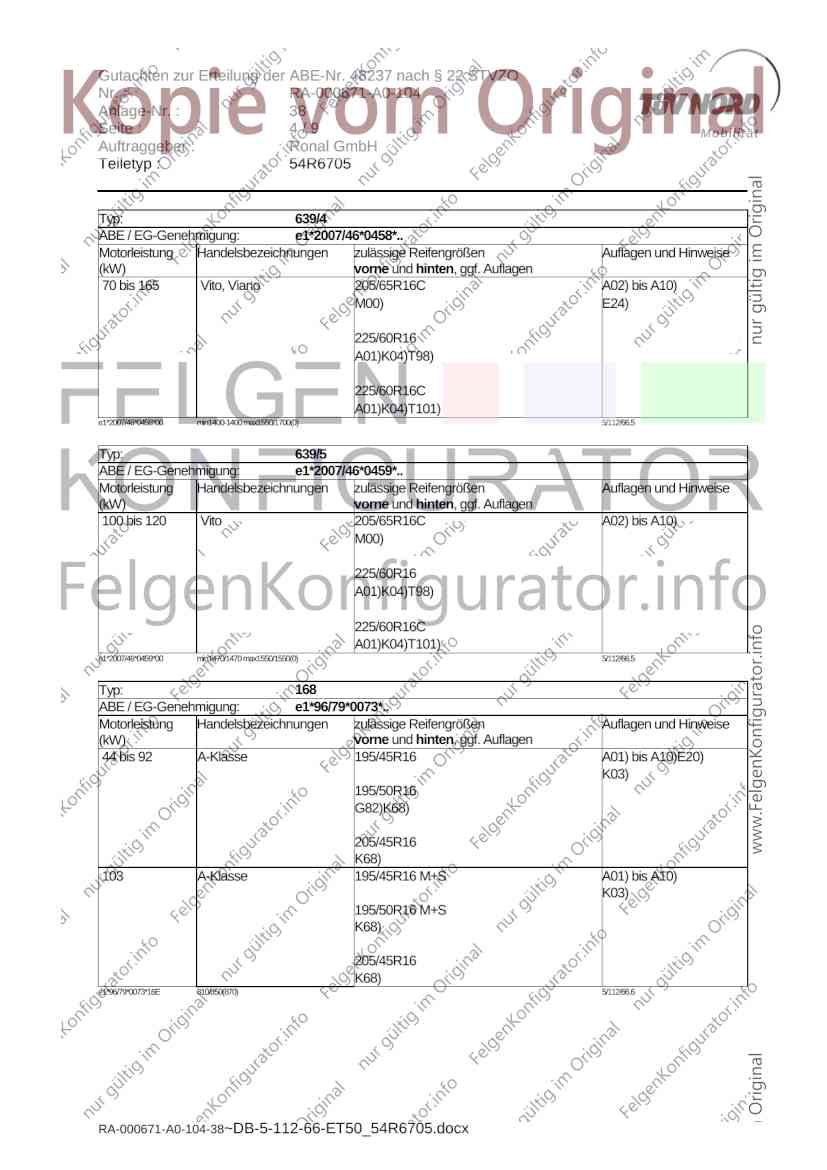

Seite : 4/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R6705
Typ: 639/4
ABE / EG-Genehmigung: e1*2007/46*0458*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 165 Vito, Viano 205/65R16C A02) bis A10)
M00) E24)
225/60R16
A01)K04)T98)
225/60R16C
A01)K04)T101)
e1*2007/46*0458*00 min1400-1400 max1550/1700(0) 5/112/66,5
Typ: 639/5
ABE / EG-Genehmigung: e1*2007/46*0459*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 120 Vito 205/65R16C A02) bis A10)
M00)
225/60R16
A01)K04)T98)
225/60R16C
A01)K04)T101)
e1*2007/46*0459*00 min1470/1470 max1550/1550(0) 5/112/66,5
Typ: 168
ABE / EG-Genehmigung: e1*96/79*0073*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 92 A-Klasse 195/45R16 A01) bis A10)E20)
K03)
195/50R16
G82)K68)
205/45R16
K68)
103 A-Klasse 195/45R16 M+S A01) bis A10)
K03)
195/50R16 M+S
K68)
205/45R16
K68)
e1*96/79*0073*16E 810/850(870) 5/112/66,6
RA-000671-A0-104-38~DB-5-112-66-ET50_54R6705.docx
Gutachten zur Erteilung der ABE-Nr. 48237 nach § 22 STVZO
Nr. : RA-000671-A0-104
Anlage-Nr. : 38

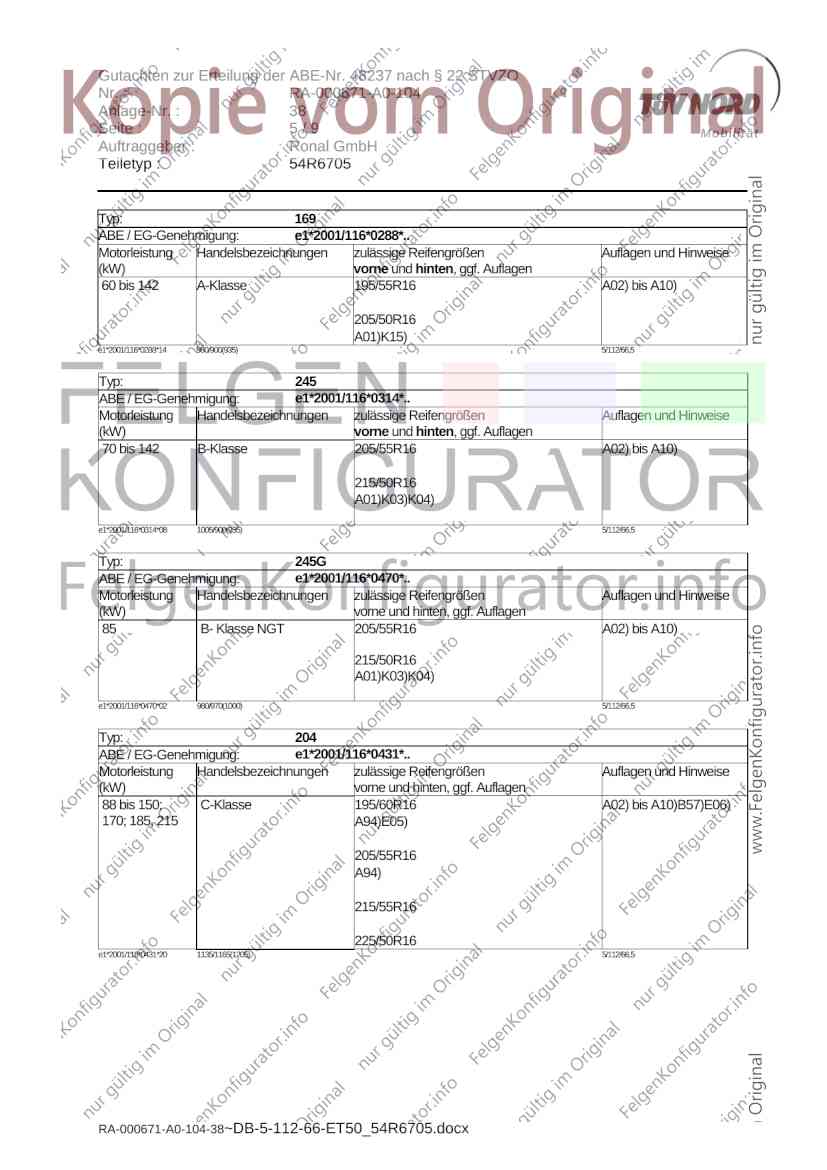

Seite : 5/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R6705
Typ: 169
ABE / EG-Genehmigung: e1*2001/116*0288*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 142 A-Klasse 195/55R16 A02) bis A10)
205/50R16
A01)K15)
e1*2001/116*0288*14 980/900(935) 5/112/66,5
Typ: 245
ABE / EG-Genehmigung: e1*2001/116*0314*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 142 B-Klasse 205/55R16 A02) bis A10)
215/50R16
A01)K03)K04)
e1*2001/116*0314*08 1005/900(935) 5/112/66,5
Typ: 245G
ABE / EG-Genehmigung: e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 B- Klasse NGT 205/55R16 A02) bis A10)
215/50R16
A01)K03)K04)
e1*2001/116*0470*02 980/970(1000) 5/112/66,5
Typ: 204
ABE / EG-Genehmigung: e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 150; C-Klasse 195/60R16 A02) bis A10)B57)E06)
170; 185, 215 A94)E05)
205/55R16
A94)
215/55R16
225/50R16
e1*2001/116*0431*20 1135/1165(1205) 5/112/66,5
RA-000671-A0-104-38~DB-5-112-66-ET50_54R6705.docx
Gutachten zur Erteilung der ABE-Nr. 48237 nach § 22 STVZO
Nr. : RA-000671-A0-104
Anlage-Nr. : 38

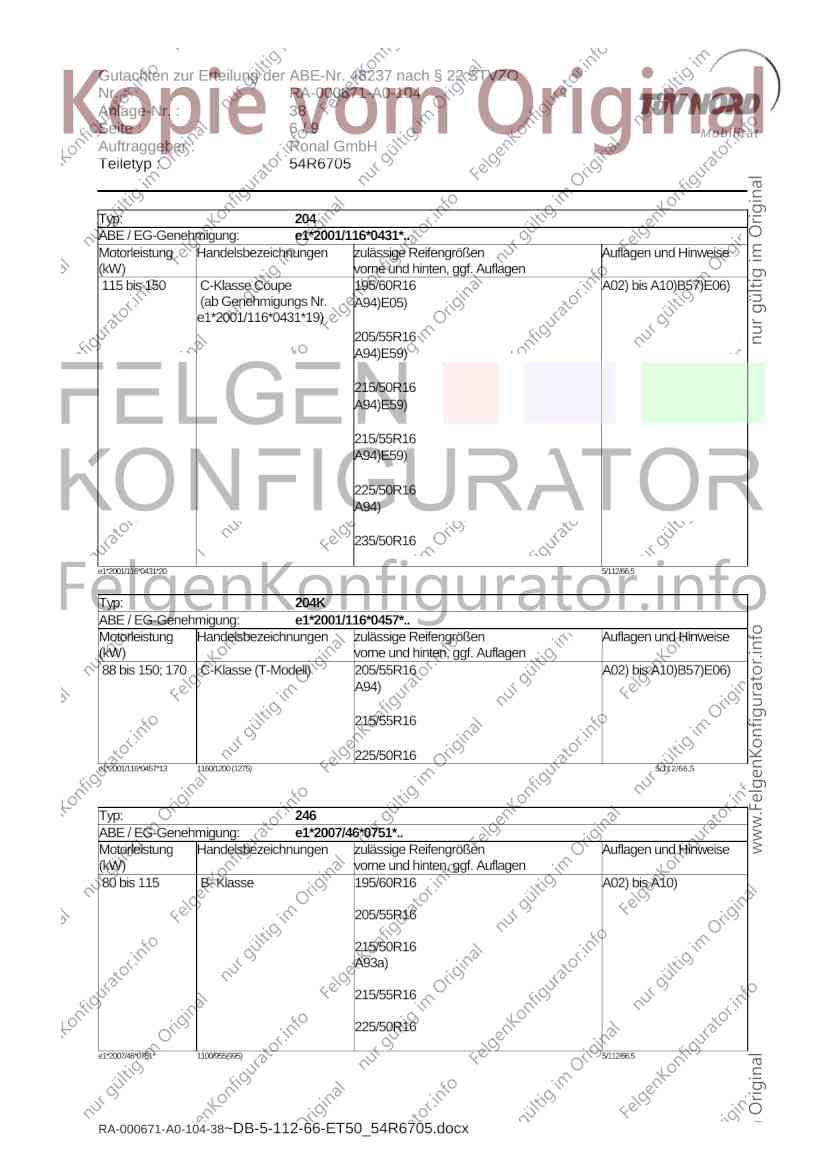

Seite : 6/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R6705
Typ: 204
ABE / EG-Genehmigung: e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
115 bis 150 C-Klasse Coupe 195/60R16 A02) bis A10)B57)E06)
(ab Genehmigungs Nr. A94)E05)
e1*2001/116*0431*19)
205/55R16
A94)E59)
215/50R16
A94)E59)
215/55R16
A94)E59)
225/50R16
A94)
235/50R16
e1*2001/116*0431*20 5/112/66,5
Typ: 204K
ABE / EG-Genehmigung: e1*2001/116*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 150; 170 C-Klasse (T-Modell) 205/55R16 A02) bis A10)B57)E06)
A94)
215/55R16
225/50R16
e1*2001/116*0457*13 1160/1200 (1275) 5/112/66,5
Typ: 246
ABE / EG-Genehmigung: e1*2007/46*0751*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 115 B- Klasse 195/60R16 A02) bis A10)
205/55R16
215/50R16
A93a)
215/55R16
225/50R16
e1*2007/46*0751* 1100/955(995) 5/112/66,5
RA-000671-A0-104-38~DB-5-112-66-ET50_54R6705.docx
Gutachten zur Erteilung der ABE-Nr. 48237 nach § 22 STVZO
Nr. : RA-000671-A0-104
Anlage-Nr. : 38

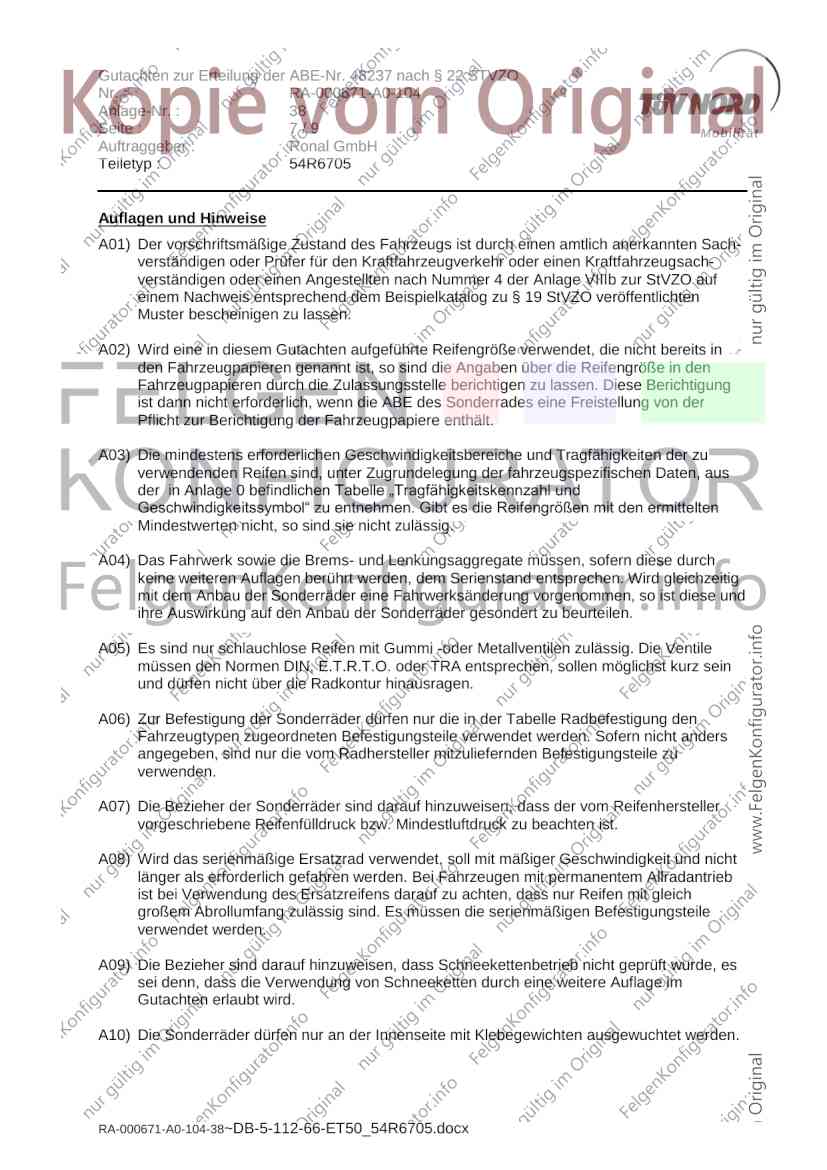

Seite : 7/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R6705
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
RA-000671-A0-104-38~DB-5-112-66-ET50_54R6705.docx
Gutachten zur Erteilung der ABE-Nr. 48237 nach § 22 STVZO
Nr. : RA-000671-A0-104
Anlage-Nr. : 38

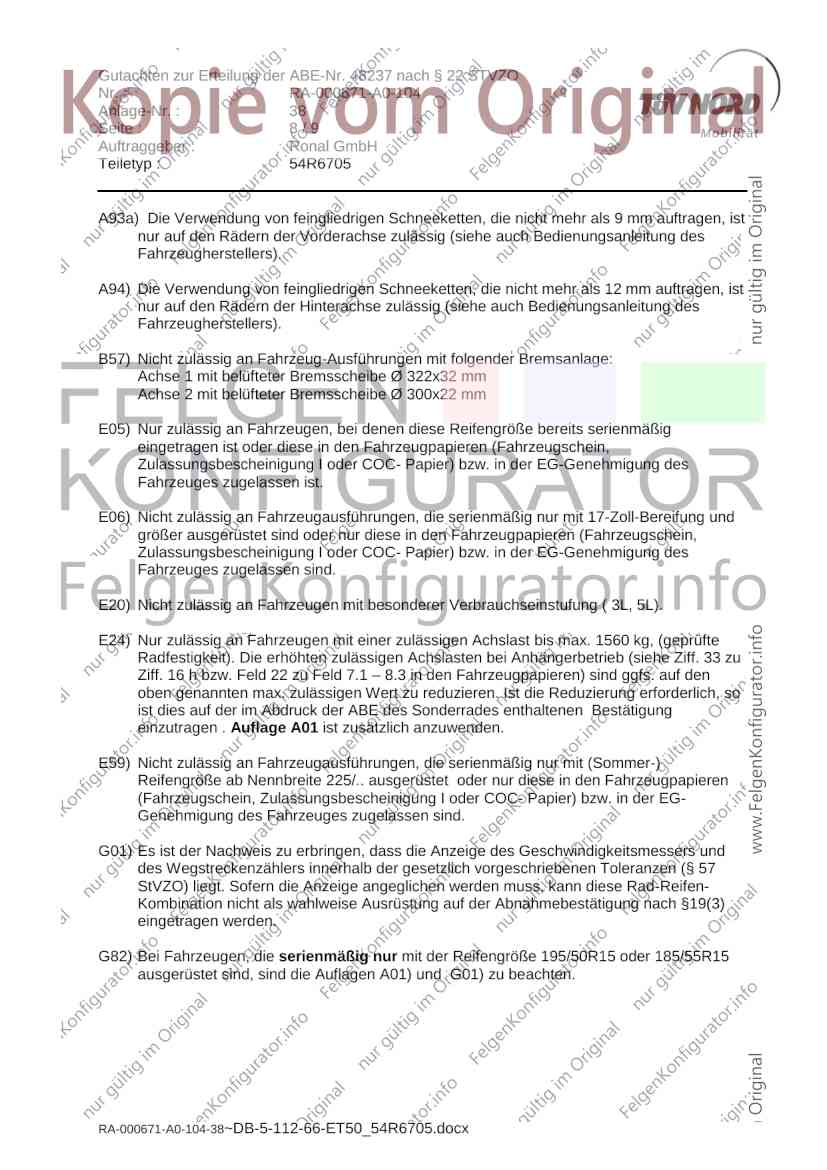

Seite : 8/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R6705
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B57) Nicht zulässig an Fahrzeug-Ausführungen mit folgender Bremsanlage:
Achse 1 mit belüfteter Bremsscheibe Ø 322x32 mm
Achse 2 mit belüfteter Bremsscheibe Ø 300x22 mm
E05) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße bereits serienmäßig
eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
E06) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 17-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
E20) Nicht zulässig an Fahrzeugen mit besonderer Verbrauchseinstufung ( 3L, 5L).
E24) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1560 kg, (geprüfte
Radfestigkeit). Die erhöhten zulässigen Achslasten bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den Fahrzeugpapieren) sind ggfs. auf den
oben genannten max. zulässigen Wert zu reduzieren. Ist die Reduzierung erforderlich, so
ist dies auf der im Abdruck der ABE des Sonderrades enthaltenen Bestätigung
einzutragen . Auflage A01 ist zusätzlich anzuwenden.
E59) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit (Sommer-)
Reifengröße ab Nennbreite 225/.. ausgerüstet oder nur diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Abnahmebestätigung nach §19(3)
eingetragen werden.
G82) Bei Fahrzeugen, die serienmäßig nur mit der Reifengröße 195/50R15 oder 185/55R15
ausgerüstet sind, sind die Auflagen A01) und G01) zu beachten.
RA-000671-A0-104-38~DB-5-112-66-ET50_54R6705.docx
Gutachten zur Erteilung der ABE-Nr. 48237 nach § 22 STVZO
Nr. : RA-000671-A0-104
Anlage-Nr. : 38
Seite : 9/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R6705
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K68) An Achse 2 sind zwecks ausreichender Freigängigkeit folgende Maßnahmen erforderlich:
- die Radhausausschnittkante (soweit nicht bereits serienmäßig umgelegt) ist ab
Stoßfängeroberkante bis ca. 250 mm nach vorn hin nach oben umzulegen.
K72) An Achse 2 sind, die Radhausausschnittkanten im Bereich von 60 mm vor und hinter der
Radmitte umzulegen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
T98) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1500 kg bei LI 98 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 750 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten .
T101) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1650 kg bei LI 101 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 825 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten .
Die Anlage Nr. 38 mit den Blättern 1 bis 9 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 54R6705 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 14.02.2012
RA-000671-A0-104-38~DB-5-112-66-ET50_54R6705.docx
