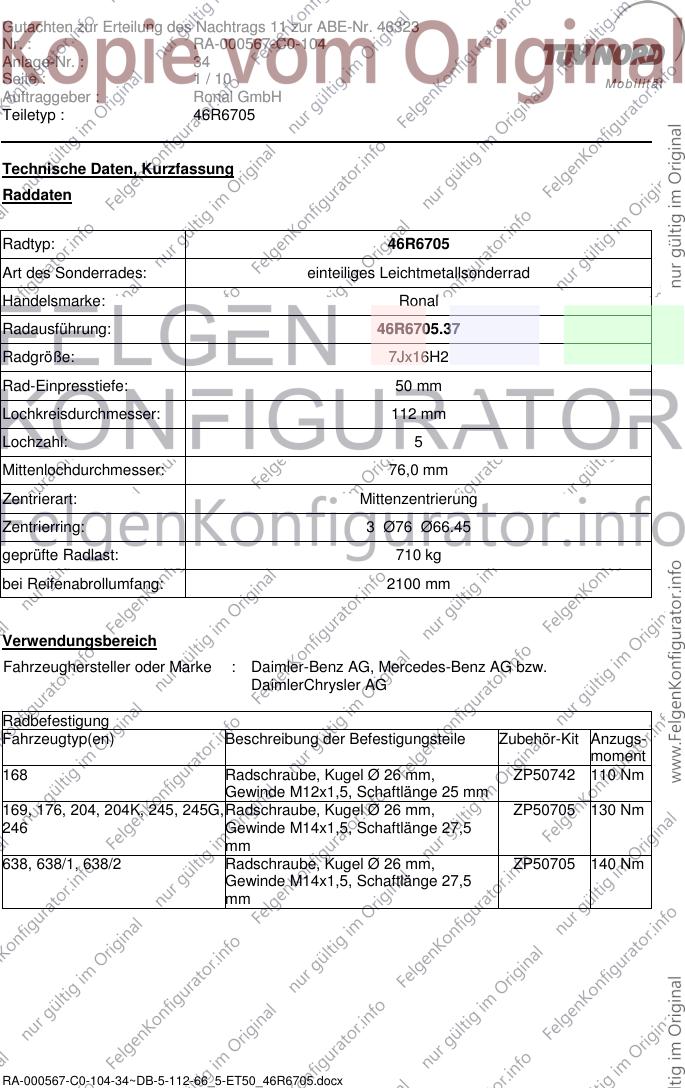

Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46323
Nr. : RA-000567-C0-104
Anlage-Nr. : 34
Seite : 1 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Technische Daten, Kurzfassung
Raddaten
Radtyp: 46R6705
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: Ronal
Radausführung: 46R6705.37
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 50 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 3 Ø76 Ø66.45
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2100 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Daimler-Benz AG, Mercedes-Benz AG bzw.
DaimlerChrysler AG
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
168 Radschraube, Kugel Ø 26 mm, ZP50742 110 Nm
Gewinde M12x1,5, Schaftlänge 25 mm
169, 176, 204, 204K, 245, 245G, Radschraube, Kugel Ø 26 mm, ZP50705 130 Nm
246 Gewinde M14x1,5, Schaftlänge 27,5
mm
638, 638/1, 638/2 Radschraube, Kugel Ø 26 mm, ZP50705 140 Nm
Gewinde M14x1,5, Schaftlänge 27,5
mm
RA-000567-C0-104-34~DB-5-112-66_5-ET50_46R6705.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46323
Nr. : RA-000567-C0-104
Anlage-Nr. : 34
Seite : 2 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ: 638
ABE / EG-Genehmigung: e9*93/81*0005*.., e9*98/14*0005*.., e9*2001/116*0005*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
58 bis 105 Vito 215/60R16 A01) bis A10)
K72)
225/55R16
e9*20017116*0005*12E 1420/1330 5/112/66,6
Typ: 638/1
ABE / EG-Genehmigung: K393
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 105 Vito 215/60R16 A01) bis A10)
K72)
225/55R16
K393Nt07 1420/1330 5/112/66,6
Typ: 638/2
ABE / EG-Genehmigung: e9*95/54*0020*.., e9*98/14*0020*.., e9*2001/116*0020*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72 bis 128 Viano 215/60R16 A01) bis A10)
K72)
225/55R16
e9*2001/116*0020*09E 14200/1330(1400) 5/112/66,6
Typ: 168
ABE / EG-Genehmigung: e1*96/79*0073*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 92 A-Klasse 195/45R16 A01) bis A10)E20)
K03)
195/50R16
G82)K68)
205/45R16
K68)
103 A-Klasse 195/45R16 M+S A01) bis A10)
K03)
195/50R16 M+S
K68)
205/45R16
K68)
e1*96/79*0073*16E 810/850(870) 5/112/66,6
RA-000567-C0-104-34~DB-5-112-66_5-ET50_46R6705.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46323
Nr. : RA-000567-C0-104
Anlage-Nr. : 34

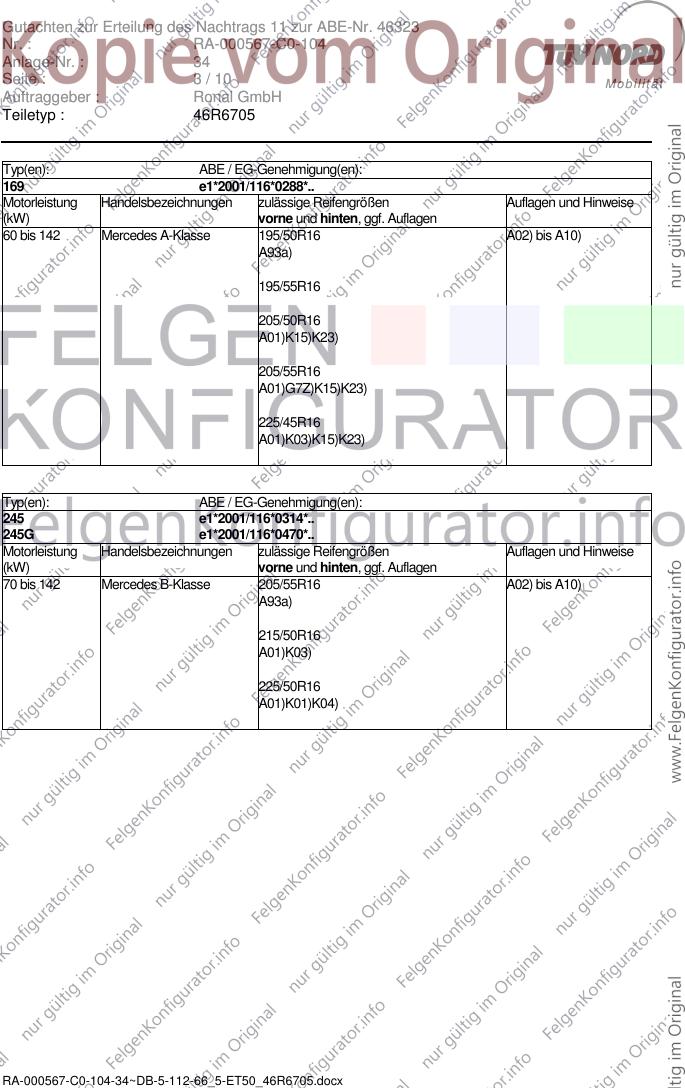

Seite : 3 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ(en): ABE / EG-Genehmigung(en):
169 e1*2001/116*0288*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 142 Mercedes A-Klasse 195/50R16 A02) bis A10)
A93a)
195/55R16
205/50R16
A01)K15)K23)
205/55R16
A01)G7Z)K15)K23)
225/45R16
A01)K03)K15)K23)
Typ(en): ABE / EG-Genehmigung(en):
245 e1*2001/116*0314*..
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 142 Mercedes B-Klasse 205/55R16 A02) bis A10)
A93a)
215/50R16
A01)K03)
225/50R16
A01)K01)K04)
RA-000567-C0-104-34~DB-5-112-66_5-ET50_46R6705.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46323
Nr. : RA-000567-C0-104
Anlage-Nr. : 34

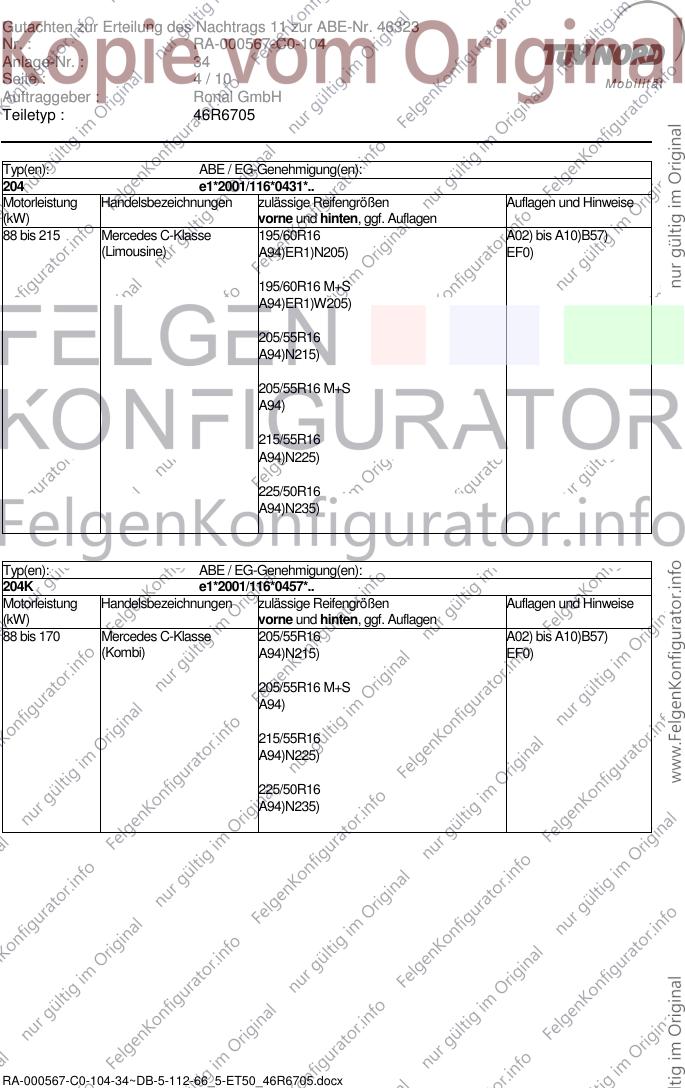

Seite : 4 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 215 Mercedes C-Klasse 195/60R16 A02) bis A10)B57)
(Limousine) A94)ER1)N205) EF0)
195/60R16 M+S
A94)ER1)W205)
205/55R16
A94)N215)
205/55R16 M+S
A94)
215/55R16
A94)N225)
225/50R16
A94)N235)
Typ(en): ABE / EG-Genehmigung(en):
204K e1*2001/116*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 170 Mercedes C-Klasse 205/55R16 A02) bis A10)B57)
(Kombi) A94)N215) EF0)
205/55R16 M+S
A94)
215/55R16
A94)N225)
225/50R16
A94)N235)
RA-000567-C0-104-34~DB-5-112-66_5-ET50_46R6705.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46323
Nr. : RA-000567-C0-104
Anlage-Nr. : 34
Seite : 5 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
115 bis 150 Mercedes C-Klasse 195/55R16 A02) bis A10)B57)
(Coupe) A94)ER1)N205) EF0)
195/55R16 M+S
A94)ER1)W205)
195/60R16
A94)ER1)N205)
195/60R16 M+S
A94)ER1)W205)
205/55R16
A94)N215)
205/55R16 M+S
A94)
215/50R16
A94)N225)
215/55R16
A94)N225)
225/50R16
A94)N235)
235/50R16
A94a)N245)
RA-000567-C0-104-34~DB-5-112-66_5-ET50_46R6705.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46323
Nr. : RA-000567-C0-104
Anlage-Nr. : 34

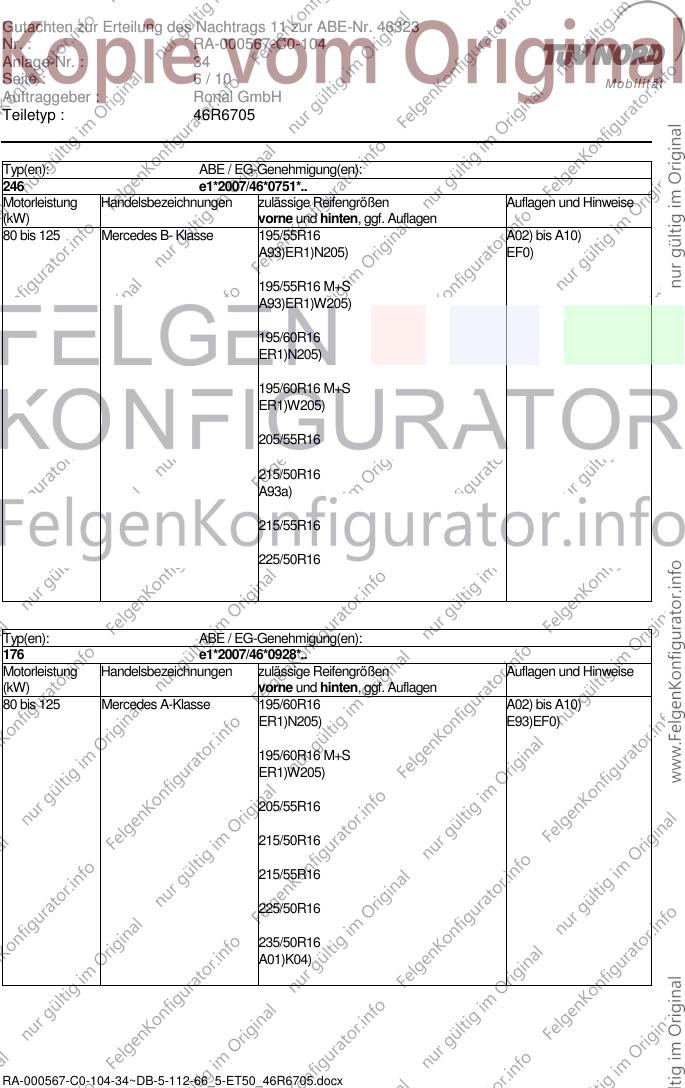

Seite : 6 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Typ(en): ABE / EG-Genehmigung(en):
246 e1*2007/46*0751*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 125 Mercedes B- Klasse 195/55R16 A02) bis A10)
A93)ER1)N205) EF0)
195/55R16 M+S
A93)ER1)W205)
195/60R16
ER1)N205)
195/60R16 M+S
ER1)W205)
205/55R16
215/50R16
A93a)
215/55R16
225/50R16
Typ(en): ABE / EG-Genehmigung(en):
176 e1*2007/46*0928*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 125 Mercedes A-Klasse 195/60R16 A02) bis A10)
ER1)N205) E93)EF0)
195/60R16 M+S
ER1)W205)
205/55R16
215/50R16
215/55R16
225/50R16
235/50R16
A01)K04)
RA-000567-C0-104-34~DB-5-112-66_5-ET50_46R6705.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46323
Nr. : RA-000567-C0-104
Anlage-Nr. : 34

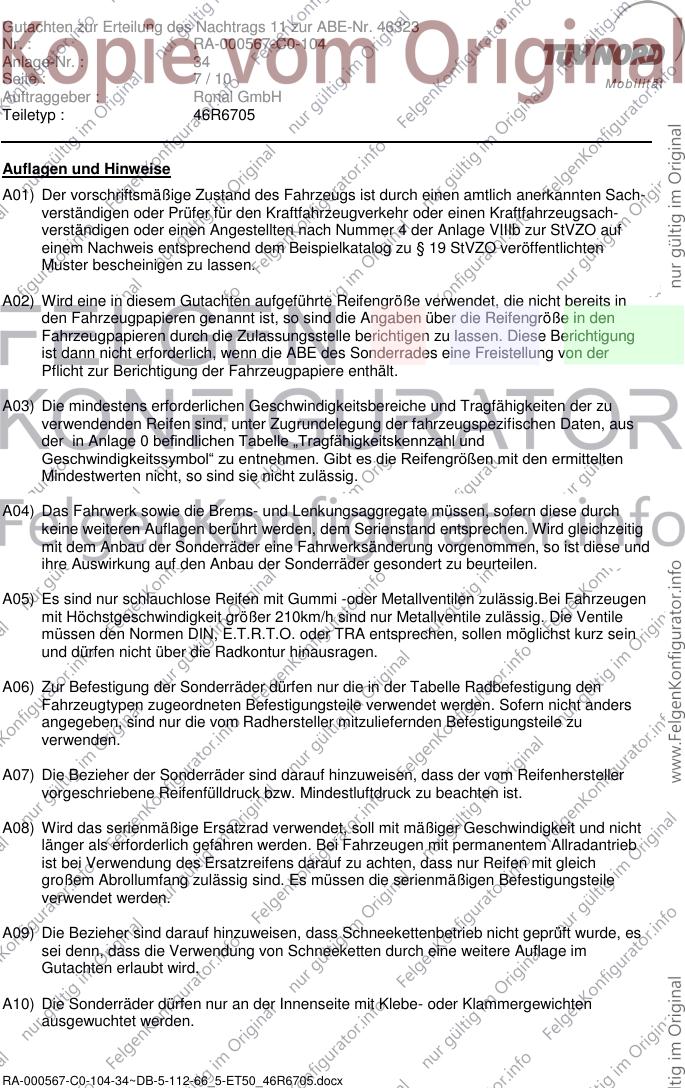

Seite : 7 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
RA-000567-C0-104-34~DB-5-112-66_5-ET50_46R6705.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46323
Nr. : RA-000567-C0-104
Anlage-Nr. : 34
Seite : 8 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B57) Nicht zulässig an Fahrzeug-Ausführungen mit folgender Bremsanlage:
Achse 1 mit belüfteter Bremsscheibe 322x32mm
Achse 2 mit massiver Bremsscheibe 300x22 mm
E20) Nicht zulässig an Fahrzeugen mit besonderer Verbrauchseinstufung ( 3L, 5L).
E93) Nicht zulässig an Fahrzeugausführungen mit Sportfahrwerk (Code P84), bei denen
serienmäßig als (Sommer-)Mindestbereifung die Bereifung 235/40R18 eingetragen ist.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-Kombination
nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1090 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G82) Bei Fahrzeugen, die serienmäßig nur mit der Reifengröße 195/50R15 oder 185/55R15
ausgerüstet sind, sind die Auflagen A01) und G01) zu beachten.
RA-000567-C0-104-34~DB-5-112-66_5-ET50_46R6705.docx

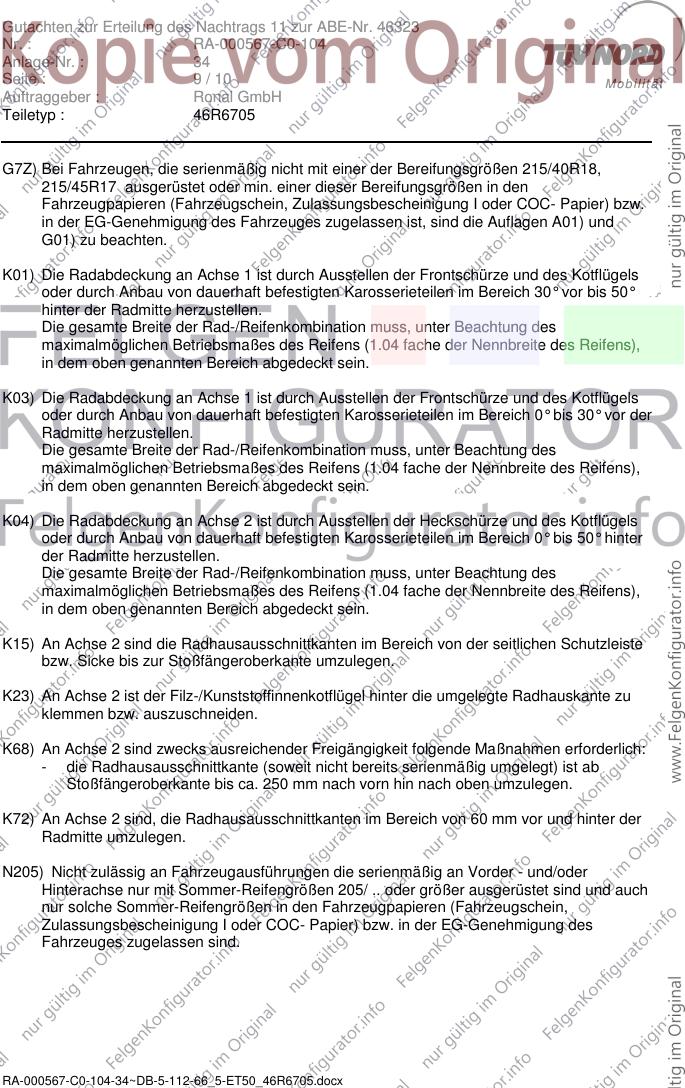

Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46323
Nr. : RA-000567-C0-104
Anlage-Nr. : 34
Seite : 9 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
G7Z) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/40R18,
215/45R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K68) An Achse 2 sind zwecks ausreichender Freigängigkeit folgende Maßnahmen erforderlich:
- die Radhausausschnittkante (soweit nicht bereits serienmäßig umgelegt) ist ab
Stoßfängeroberkante bis ca. 250 mm nach vorn hin nach oben umzulegen.
K72) An Achse 2 sind, die Radhausausschnittkanten im Bereich von 60 mm vor und hinter der
Radmitte umzulegen.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000567-C0-104-34~DB-5-112-66_5-ET50_46R6705.docx

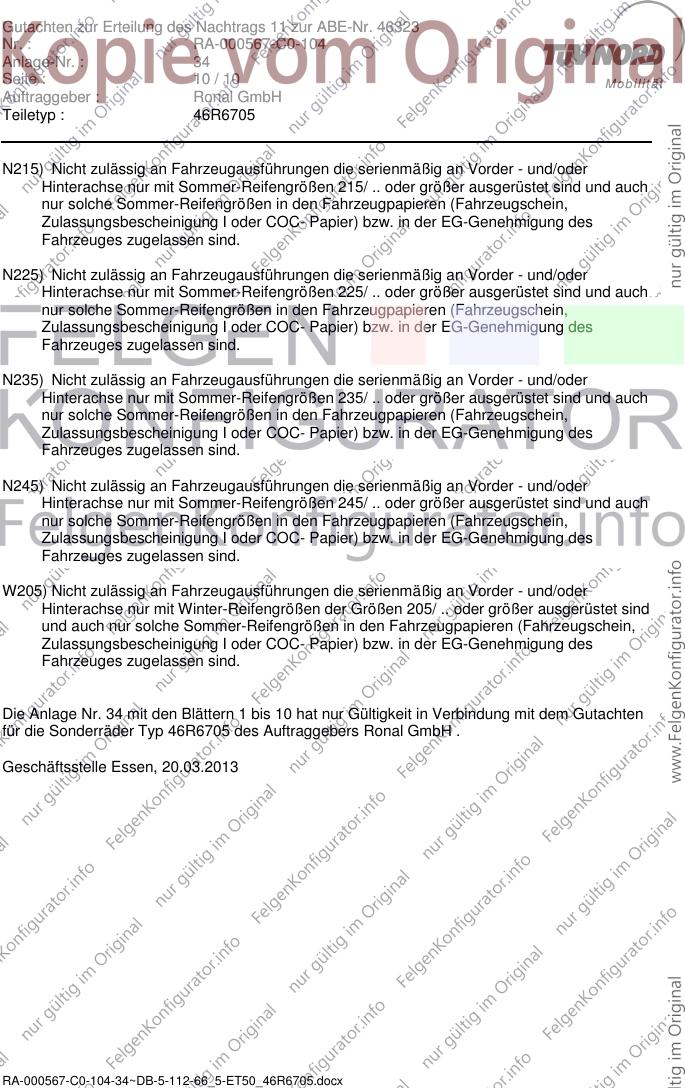

Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46323
Nr. : RA-000567-C0-104
Anlage-Nr. : 34
Seite : 10 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 46R6705
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
W205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 205/ .. oder größer ausgerüstet sind
und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
Die Anlage Nr. 34 mit den Blättern 1 bis 10 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 46R6705 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 20.03.2013
RA-000567-C0-104-34~DB-5-112-66_5-ET50_46R6705.docx
