Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48107
Nr. : RA-000594-B0-104
Anlage-Nr. : 25a
Seite : 1 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R8805
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: 53R8805.27
Radgröße: 8Jx18H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 3 Ø76 Ø66.45
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2260 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Daimler-Chrysler
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
117, 169, 245, 245G, 204, 204 Radschraube, Kugel Ø 26 mm, ZP50705 130 Nm
AMG, 204K, 204K AMG, 204X, Gewinde M14x1,5, Schaftlänge 27,5
207, 212, 212G, 212K, 246, 176, mm
176 AMG
Typ(en): ABE / EG-Genehmigung(en):
169 e1*2001/116*0288*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 142 Mercedes A-Klasse 215/35R18 A02) bis A10)
A01)K01)K04)K15)K23)K26)
RA-000594-B0-104-25a~DB-5-112-66-ET45_53R8805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48107
Nr. : RA-000594-B0-104
Anlage-Nr. : 25a
Seite : 2 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
Typ(en): ABE / EG-Genehmigung(en):
245 e1*2001/116*0314*..
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 142 Mercedes B-Klasse 205/40R18 A02) bis A10)
(Beim Typ 245G nur A01)A93)K03) E99)
zulässig an
Fahrzeugausführungen bis 215/40R18
EG-Genehmigungs-Nr. A01)A93)K01)K04)K81)
e1*2001/116*0470*02)
225/35R18
A01)A93a)K01)K04)K81)
225/40R18
A01)A93)K01)K04)K81)
235/35R18
A01)K01)K04)K81)
245/35R18
A01)K01)K04)K81)
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 225 Mercedes C-Klasse 215/40R18 A02) bis A10)
(Limousine) N225)T89)
225/40R18
N235)
235/40R18
A01)G2G)K13)N245)
245/35R18
A01)K01)K04)K13)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/40R18 245/35R18 A01) bis A10)
K04) V00)
RA-000594-B0-104-25a~DB-5-112-66-ET45_53R8805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48107
Nr. : RA-000594-B0-104
Anlage-Nr. : 25a
Seite : 3 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
Typ: 204
ABE / EG-Genehmigung: e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
336 bis 358 C63 AMG 225/40R18 M+S A02) bis A10)
(Limousine, Coupe)
235/40R18 M+S
A01)K04)
e1*2001/116*0431*21 1135/1165(1265) 5/112/66,5
Typ: 204 AMG
ABE / EG-Genehmigung: e1*2001/116*0464*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
334 bis 373 C63 AMG 225/40R18 M+S A02) bis A10)
(Limousine, Coupe)
235/40R18 M+S
A01)K04)
e1*2001/116*0464*08 1090/11110(0) 5/112/66,5
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
115 bis 225 Mercedes C-Klasse 215/40R18 A02) bis A10)
(Coupe) A94a)N225)
225/40R18
N235)
235/35R18
N245)
245/35R18
A01)K01)K04)K13)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/40R18 245/35R18 A01) bis A10)
K04) V00)
RA-000594-B0-104-25a~DB-5-112-66-ET45_53R8805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48107
Nr. : RA-000594-B0-104
Anlage-Nr. : 25a
Seite : 4 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
Typ(en): ABE / EG-Genehmigung(en):
204K e1*2001/116*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 200 Mercedes C-Klasse 215/40R18 A02) bis A10)
(Kombi) N225)T89)
225/40R18
N235)
235/40R18
A01)G01)K13)N245)
245/35R18
A01)K01)K04)K13)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/40R18 245/35R18 A01) bis A10)
K04) V00)
Typ: 204K
ABE / EG-Genehmigung: e1*2001/116*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
336 bis 358 C63 AMG 225/40R18 M+S A02) bis A10)
( Kombi)
235/40R18 M+S
A01)K04)
e1*2001/116*0457*15 1160/1230 (1320) 5/112/66,5
Typ: 204K AMG
ABE / EG-Genehmigung: e1*2001/116*0463*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
336 bis 373 C63 AMG 225/40R18 M+S A02) bis A10)
( Kombi)
235/40R18 M+S
A01)K04)
e1*2001/116*0463*08 1110/1165 (0) 5/112/66,5
RA-000594-B0-104-25a~DB-5-112-66-ET45_53R8805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48107
Nr. : RA-000594-B0-104
Anlage-Nr. : 25a
Seite : 5 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 225 Mercedes GLK 235/50R18 A02) bis A10)
235/55R18
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/55R18 255/50R18 A01) bis A10)
K04) V00)
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
212G e1*2007/46*0484*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 225 Mercedes E-Klasse 215/45R18 A02) bis A10)
(Limousine, Ausführungen N225)
mit kleinsten Serienreifen in
16Zoll) 225/40R18
235/40R18
245/40R18
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 285 Mercedes E-Klasse 245/40R18 A02) bis A10)
(Limousine, Ausführungen
mit kleinsten Serienreifen in
17Zoll oder 18Zoll)
Typ(en): ABE / EG-Genehmigung(en):
212K e1*2007/46*0200*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 225 Mercedes E-Klasse 235/40R18 A02) bis A10)
(Kombi, Ausführungen mit T95) ER1)
kleinsten Serienreifen 225/..)
245/40R18
RA-000594-B0-104-25a~DB-5-112-66-ET45_53R8805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48107
Nr. : RA-000594-B0-104
Anlage-Nr. : 25a
Seite : 6 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
Typ(en): ABE / EG-Genehmigung(en):
212K e1*2007/46*0200*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 285 Mercedes E-Klasse 245/40R18 A02) bis A10)
(Kombi, Ausführungen mit ER1)
kleinsten Serienreifen 245/..)
Typ(en): ABE / EG-Genehmigung(en):
207 e1*2001/116*0502*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 300 Mercedes E-Klasse 215/40R18 A02) bis A10)
(Coupe, Cabrio; N225)T89)
Ausführungen mit kleinsten
Serienreifen in 16Zoll oder 215/40R18 M+S
17Zoll) T89)W225)
225/40R18
N235)
225/40R18 M+S
W235)
235/35R18
N245)T90)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/40R18 245/35R18 A02) bis A10)
N235) N255) V00)
Typ(en): ABE / EG-Genehmigung(en):
207 e1*2001/116*0502*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
300 Mercedes E-Klasse 235/35R18 A02) bis A10)
(Coupe, Cabrio; N245)T90)
Ausführungen mit kleinsten
Serienreifen in 18Zoll) 235/35R18 M+S
T90)
RA-000594-B0-104-25a~DB-5-112-66-ET45_53R8805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48107
Nr. : RA-000594-B0-104
Anlage-Nr. : 25a
Seite : 7 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
246 e1*2007/46*0751*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 155 Mercedes B- Klasse 205/40R18 A02) bis A10)
(Beim Typ 245G nur A93)N215)T86) E100)
zulässig an
Fahrzeugausführungen ab 205/45R18
EG-Genehmigungs-Nr. A01)K13)K22)M00)N215)T86)
e1*2001/116*0470*04)
215/40R18
N225)
225/40R18
235/35R18
A01)K04)
245/35R18
A01)K04)K13)K22)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/40R18 235/35R18 A01) bis A10)
A93)N215)T86) K04) E100)V00)
205/45R18 225/40R18 A01) bis A10)
K13)K22)M00)N215) E100)V00)
T86)
215/40R18 245/35R18 A01) bis A10)
N225) K04) E100)V00)
RA-000594-B0-104-25a~DB-5-112-66-ET45_53R8805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48107
Nr. : RA-000594-B0-104
Anlage-Nr. : 25a
Seite : 8 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
Typ(en): ABE / EG-Genehmigung(en):
176 e1*2007/46*0928*..
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 155 Mercedes A-Klasse 205/45R18 A02) bis A10)
(Beim Typ 245G nur M00)N215)T86) E100)E93)
zulässig an
Fahrzeugausführungen ab 215/40R18
EG-Genehmigungs-Nr. N225)
e1*2001/116*0470*04)
225/40R18
A01)K04)K13)
235/40R18
A01)G01)K01)K04)K103)K13)K25)
245/35R18
A01)K01)K04)K13)K28)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/45R18 225/40R18 A01) bis A10)
M00)N215)T86) K04) E100)E93)V00)
205/45R18 235/40R18 A01) bis A10)
M00)N215)T86) K04)K103) E100)E93)V00)
215/40R18 245/35R18 A01) bis A10)
N225) K04)K28) E100)E93)V00)
215/45R18 235/40R18 A01) bis A10)
K13)K25)N225) K04)K103) E100)E93)G01)V00)
RA-000594-B0-104-25a~DB-5-112-66-ET45_53R8805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48107
Nr. : RA-000594-B0-104
Anlage-Nr. : 25a
Seite : 9 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
Typ(en): ABE / EG-Genehmigung(en):
176 e1*2007/46*0928*..
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 155 Mercedes A-Klasse 205/40R18 M+S A02) bis A10)
(Beim Typ 245G nur A93a)T86) E100)E95)
zulässig an
Fahrzeugausführungen ab 205/45R18 M+S
EG-Genehmigungs-Nr. M00)T86)
e1*2001/116*0470*04)
215/40R18 M+S
215/45R18 M+S
A01)K13)K25)
225/40R18 M+S
A01)K04)
235/35R18
A01)K04)
235/40R18
A01)K04)K103)K13)K25)
245/35R18
A01)K04)K28)
Typ(en): ABE / EG-Genehmigung(en):
176 e1*2007/46*0928*..
176 AMG e1*2007/46*1163*..
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
265 Mercedes A45 AMG 215/45R18 M+S A02) bis A10)
(Beim Typ 245G nur A01)K13)K25) E100)
zulässig an
Fahrzeugausführungen ab 225/40R18 M+S
EG-Genehmigungs-Nr. A01)K04)
e1*2001/116*0470*04)
235/40R18
A01)K04)K103)K13)K25)
245/35R18
A01)K04)K28)
RA-000594-B0-104-25a~DB-5-112-66-ET45_53R8805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48107
Nr. : RA-000594-B0-104
Anlage-Nr. : 25a
Seite : 10 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
Typ(en): ABE / EG-Genehmigung(en):
117 e1*2007/46*1007*..
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 155 Mercedes CLA-Klasse 205/45R18 A02) bis A10)
(Beim Typ 245G nur M00)N215)T86) E100)
zulässig an
Fahrzeugausführungen ab 215/40R18
EG-Genehmigungs-Nr. N225)
e1*2001/116*0470*04)
225/40R18
A01)K04)K13)
235/40R18
A01)G01)K04)K13)K25)
245/35R18
A01)K01)K04)K13)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/45R18 225/40R18 A01) bis A10)
M00)N215)T86) K04) E100)V00)
205/45R18 235/40R18 A01) bis A10)
M00)N215)T86) K04) E100)V00)
215/40R18 245/35R18 A01) bis A10)
N225) K04) E100)V00)
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
265 Mercedes CLA45 AMG 215/45R18 M+S A02) bis A10)
(Nur zulässig an A01)K13)K25) E100)
Fahrzeugausführungen ab
EG-Genehmigungs-Nr. 225/40R18 M+S
e1*2001/116*0470*04) A01)K04)
235/40R18
A01)K04)K103)K13)K25)
245/35R18
A01)K04)K28)
RA-000594-B0-104-25a~DB-5-112-66-ET45_53R8805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48107
Nr. : RA-000594-B0-104
Anlage-Nr. : 25a
Seite : 11 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei
Fahrzeugen mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig.
Die Ventile müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen
möglichst kurz sein und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
RA-000594-B0-104-25a~DB-5-112-66-ET45_53R8805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48107
Nr. : RA-000594-B0-104
Anlage-Nr. : 25a

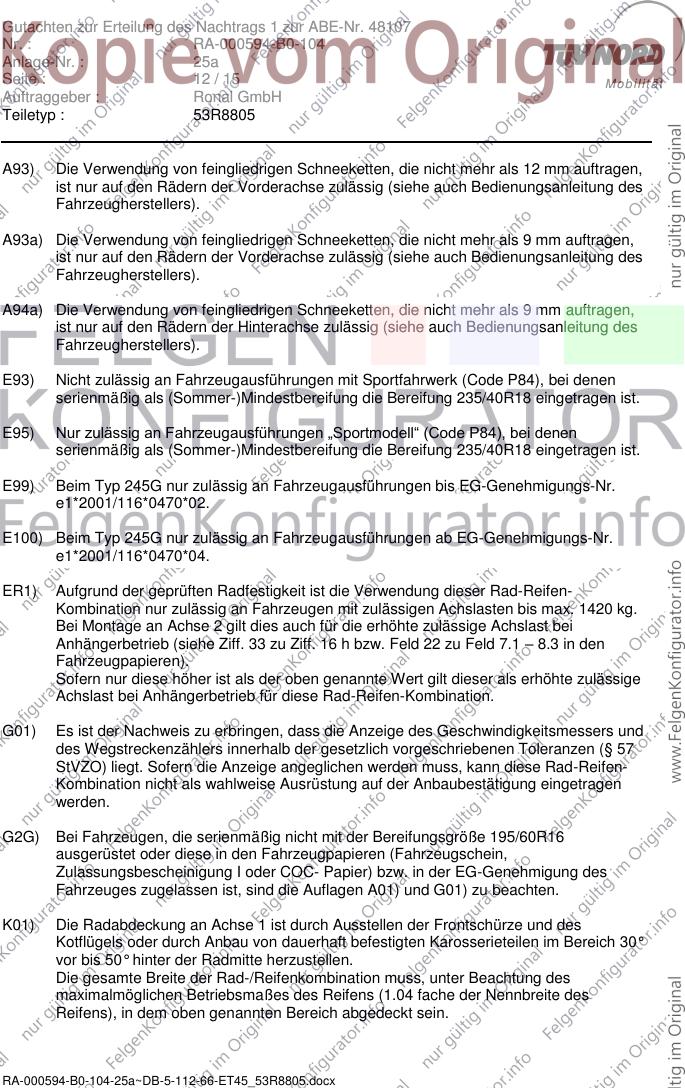

Seite : 12 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E93) Nicht zulässig an Fahrzeugausführungen mit Sportfahrwerk (Code P84), bei denen
serienmäßig als (Sommer-)Mindestbereifung die Bereifung 235/40R18 eingetragen ist.
E95) Nur zulässig an Fahrzeugausführungen „Sportmodell“ (Code P84), bei denen
serienmäßig als (Sommer-)Mindestbereifung die Bereifung 235/40R18 eingetragen ist.
E99) Beim Typ 245G nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr.
e1*2001/116*0470*02.
E100) Beim Typ 245G nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e1*2001/116*0470*04.
ER1) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-
Kombination nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1420 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G2G) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 195/60R16
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
RA-000594-B0-104-25a~DB-5-112-66-ET45_53R8805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48107
Nr. : RA-000594-B0-104
Anlage-Nr. : 25a

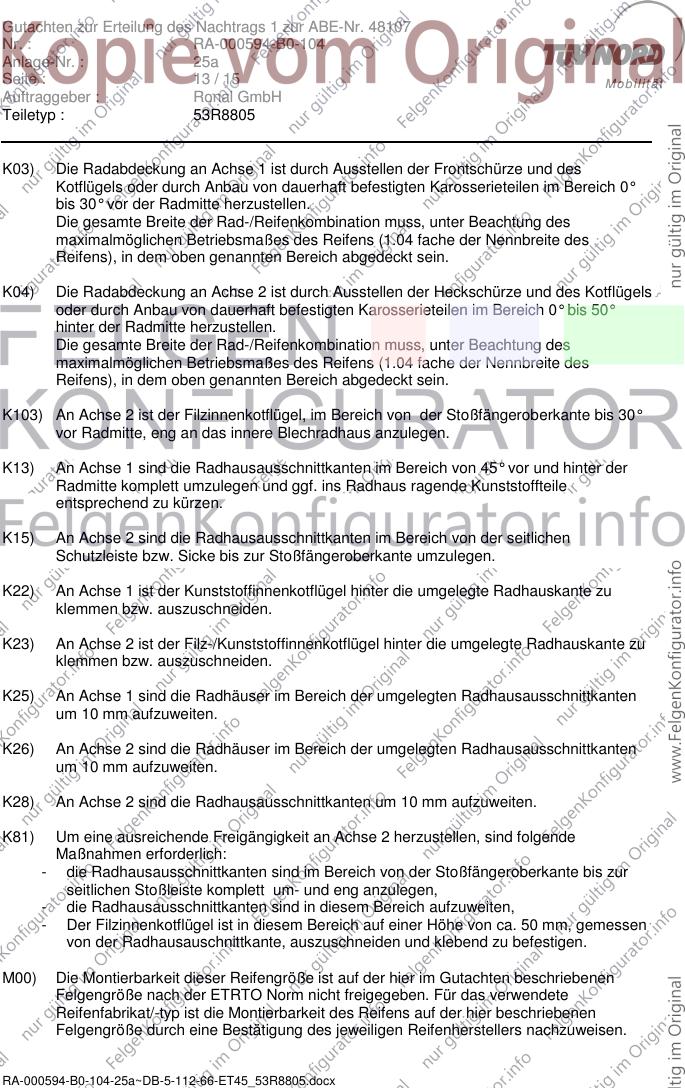

Seite : 13 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K103) An Achse 2 ist der Filzinnenkotflügel, im Bereich von der Stoßfängeroberkante bis 30°
vor Radmitte, eng an das innere Blechradhaus anzulegen.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile
entsprechend zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen
Schutzleiste bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K81) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende
Maßnahmen erforderlich:
- die Radhausausschnittkanten sind im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste komplett um- und eng anzulegen,
- die Radhausausschnittkanten sind in diesem Bereich aufzuweiten,
- Der Filzinnenkotflügel ist in diesem Bereich auf einer Höhe von ca. 50 mm, gemessen
von der Radhausauschnittkante, auszuschneiden und klebend zu befestigen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
RA-000594-B0-104-25a~DB-5-112-66-ET45_53R8805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48107
Nr. : RA-000594-B0-104
Anlage-Nr. : 25a
Seite : 14 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T86) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1060 kg bei LI 86 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 530 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T89) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1160 kg bei LI 89 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 580 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
RA-000594-B0-104-25a~DB-5-112-66-ET45_53R8805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48107
Nr. : RA-000594-B0-104
Anlage-Nr. : 25a

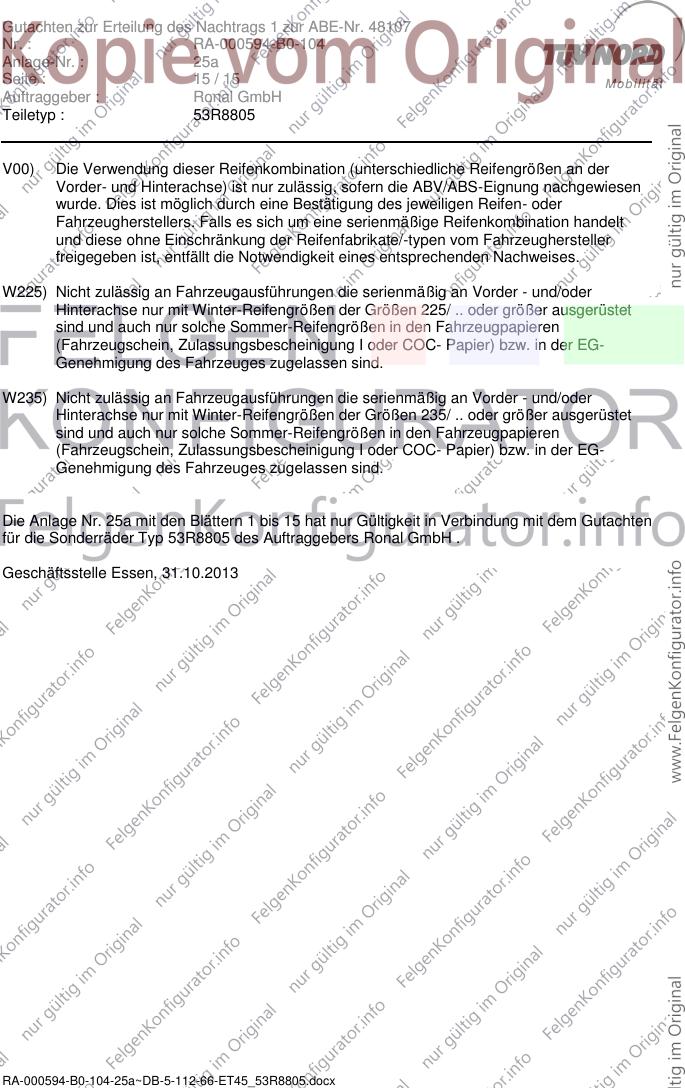

Seite : 15 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers. Falls es sich um eine serienmäßige Reifenkombination handelt
und diese ohne Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller
freigegeben ist, entfällt die Notwendigkeit eines entsprechenden Nachweises.
W225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 225/ .. oder größer ausgerüstet
sind und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
W235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 235/ .. oder größer ausgerüstet
sind und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage Nr. 25a mit den Blättern 1 bis 15 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 53R8805 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 31.10.2013
RA-000594-B0-104-25a~DB-5-112-66-ET45_53R8805.docx
