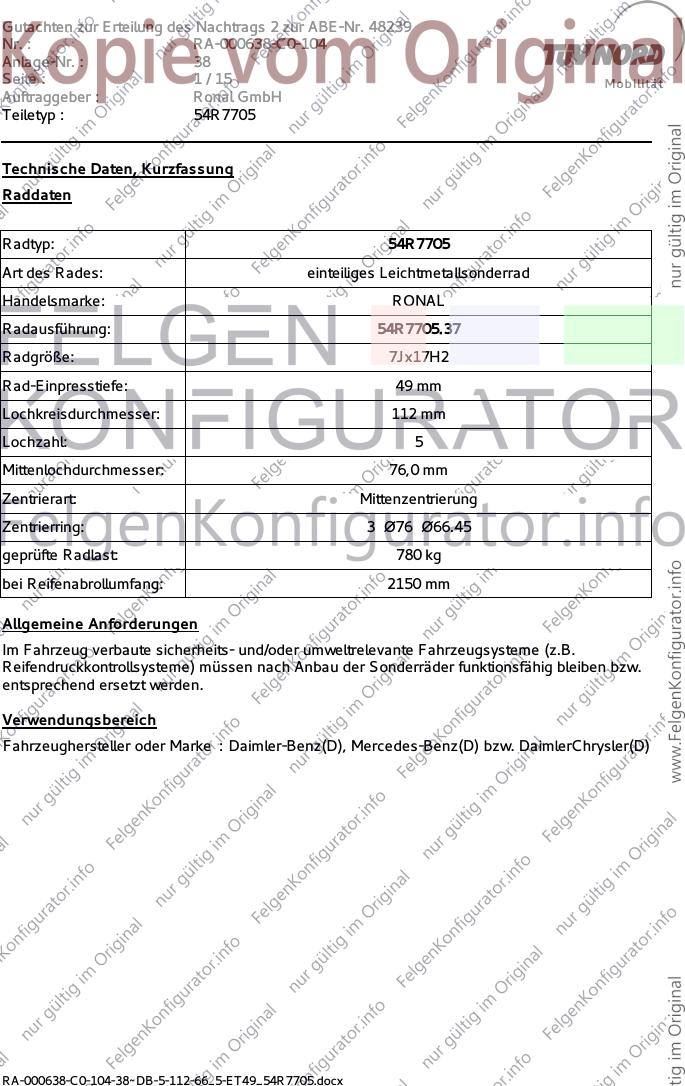

Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 48239
Nr. : RA-000638-C0-104
Anlage-Nr. : 38
Seite : 1 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R7705
Art des Rades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 54R7705.37
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 49 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 3 Ø76 Ø66.45
geprüfte Radlast: 780 kg
bei Reifenabrollumfang: 2150 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Daimler-Benz(D), Mercedes-Benz(D) bzw. DaimlerChrysler(D)
RA-000638-C0-104-38~DB-5-112-66_5-ET49_54R7705.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 48239
Nr. : RA-000638-C0-104
Anlage-Nr. : 38
Seite : 2 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705

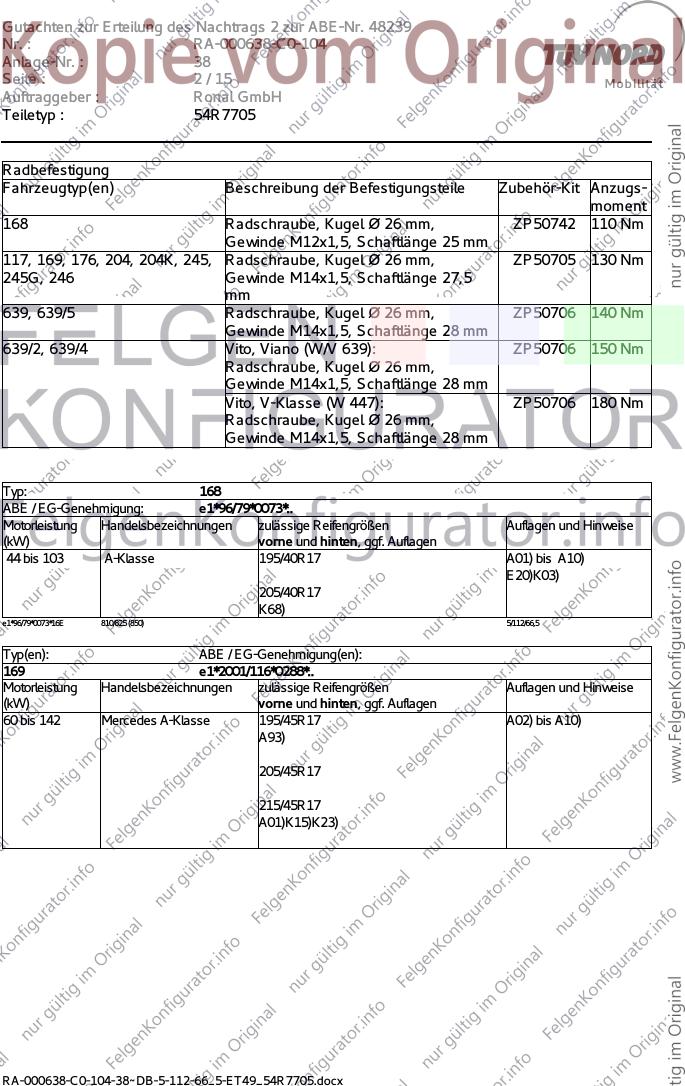

Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
168 Radschraube, Kugel Ø 26 mm, ZP50742 110 Nm
Gewinde M12x1,5, Schaftlänge 25 mm
117, 169, 176, 204, 204K, 245, Radschraube, Kugel Ø 26 mm, ZP50705 130 Nm
245G, 246 Gewinde M14x1,5, Schaftlänge 27,5
mm
639, 639/5 Radschraube, Kugel Ø 26 mm, ZP50706 140 Nm
Gewinde M14x1,5, Schaftlänge 28 mm
639/2, 639/4 Vito, Viano (W/V 639): ZP50706 150 Nm
Radschraube, Kugel Ø 26 mm,
Gewinde M14x1,5, Schaftlänge 28 mm
Vito, V-Klasse (W 447): ZP50706 180 Nm
Radschraube, Kugel Ø 26 mm,
Gewinde M14x1,5, Schaftlänge 28 mm
Typ: 168
ABE / EG-Genehmigung: e1*96/79*0073*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 103 A-Klasse 195/40R17 A01) bis A10)
E20)K03)
205/40R17
K68)
e1*96/79*0073*16E 810/825 (850) 5/112/66,5
Typ(en): ABE / EG-Genehmigung(en):
169 e1*2001/116*0288*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 142 Mercedes A-Klasse 195/45R17 A02) bis A10)
A93)
205/45R17
215/45R17
A01)K15)K23)
RA-000638-C0-104-38~DB-5-112-66_5-ET49_54R7705.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 48239
Nr. : RA-000638-C0-104
Anlage-Nr. : 38
Seite : 3 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705

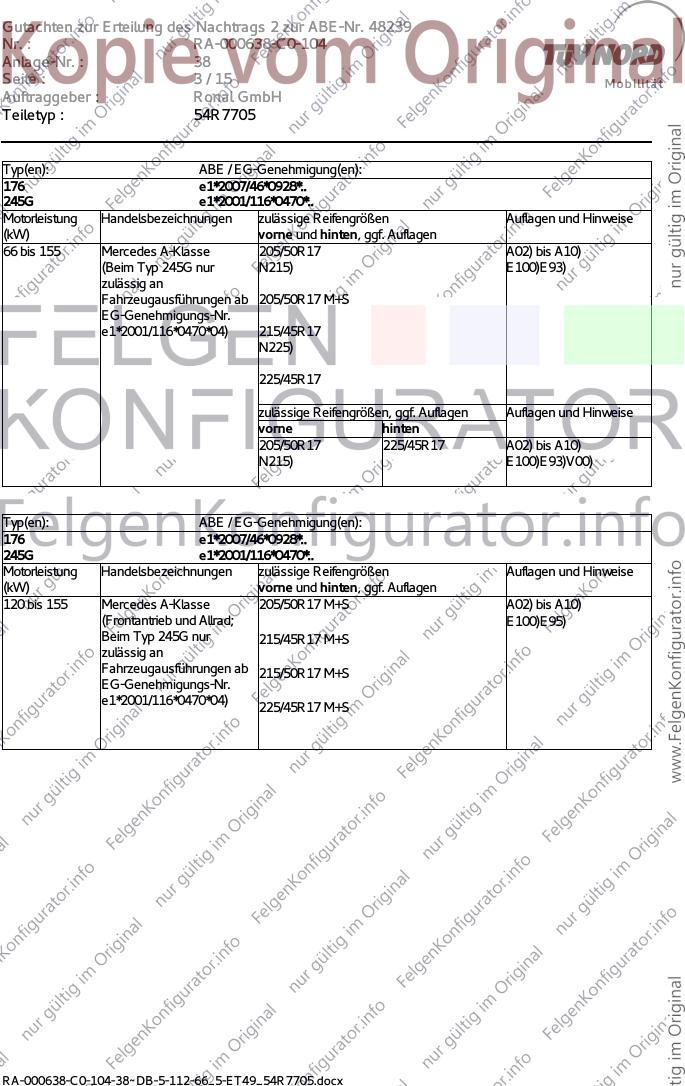

Typ(en): ABE / EG-Genehmigung(en):
176 e1*2007/46*0928*..
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 155 Mercedes A-Klasse 205/50R17 A02) bis A10)
(Beim Typ 245G nur N215) E100)E93)
zulässig an
Fahrzeugausführungen ab 205/50R17 M+S
EG-Genehmigungs-Nr.
e1*2001/116*0470*04) 215/45R17
N225)
225/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A02) bis A10)
N215) E100)E93)V00)
Typ(en): ABE / EG-Genehmigung(en):
176 e1*2007/46*0928*..
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 155 Mercedes A-Klasse 205/50R17 M+S A02) bis A10)
(Frontantrieb und Allrad; E100)E95)
Beim Typ 245G nur 215/45R17 M+S
zulässig an
Fahrzeugausführungen ab 215/50R17 M+S
EG-Genehmigungs-Nr.
e1*2001/116*0470*04) 225/45R17 M+S
RA-000638-C0-104-38~DB-5-112-66_5-ET49_54R7705.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 48239
Nr. : RA-000638-C0-104
Anlage-Nr. : 38
Seite : 4 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705

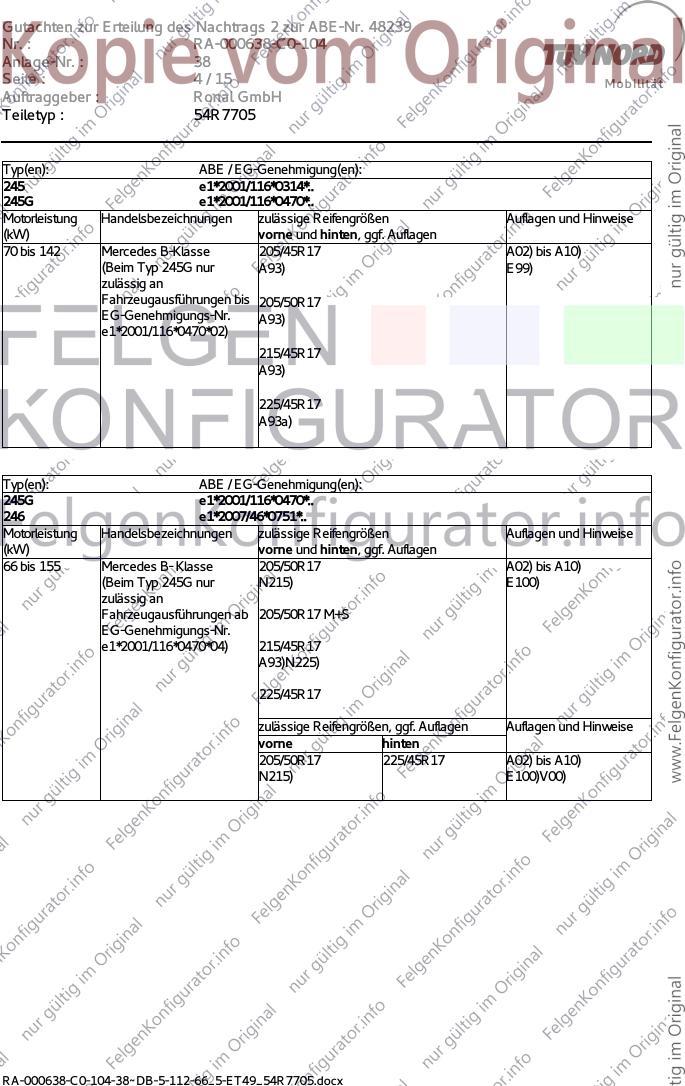

Typ(en): ABE / EG-Genehmigung(en):
245 e1*2001/116*0314*..
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 142 Mercedes B-Klasse 205/45R17 A02) bis A10)
(Beim Typ 245G nur A93) E99)
zulässig an
Fahrzeugausführungen bis 205/50R17
EG-Genehmigungs-Nr. A93)
e1*2001/116*0470*02)
215/45R17
A93)
225/45R17
A93a)
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
246 e1*2007/46*0751*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 155 Mercedes B- Klasse 205/50R17 A02) bis A10)
(Beim Typ 245G nur N215) E100)
zulässig an
Fahrzeugausführungen ab 205/50R17 M+S
EG-Genehmigungs-Nr.
e1*2001/116*0470*04) 215/45R17
A93)N225)
225/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A02) bis A10)
N215) E100)V00)
RA-000638-C0-104-38~DB-5-112-66_5-ET49_54R7705.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 48239
Nr. : RA-000638-C0-104
Anlage-Nr. : 38
Seite : 5 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705

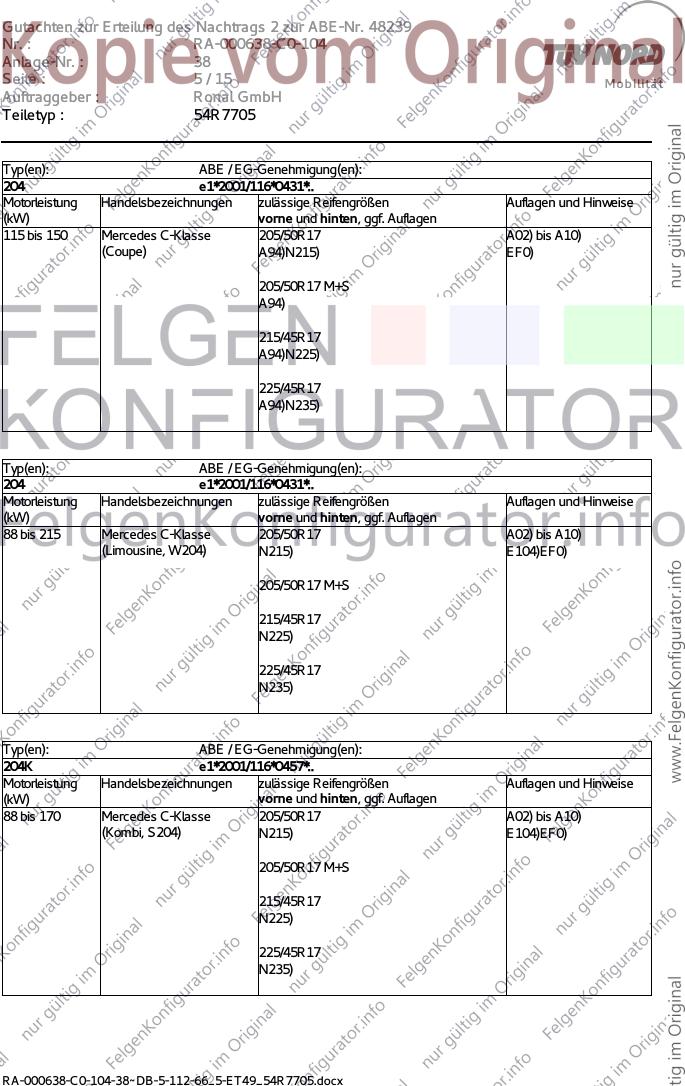

Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
115 bis 150 Mercedes C-Klasse 205/50R17 A02) bis A10)
(Coupe) A94)N215) EF0)
205/50R17 M+S
A94)
215/45R17
A94)N225)
225/45R17
A94)N235)
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 215 Mercedes C-Klasse 205/50R17 A02) bis A10)
(Limousine, W204) N215) E104)EF0)
205/50R17 M+S
215/45R17
N225)
225/45R17
N235)

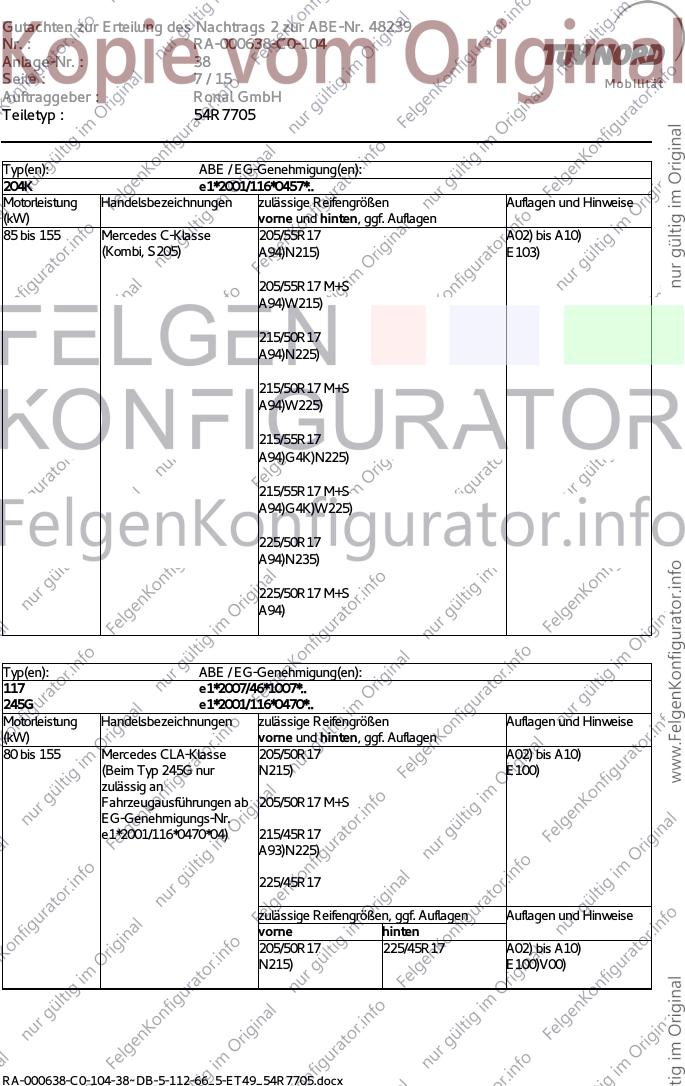

Typ(en): ABE / EG-Genehmigung(en):
204K e1*2001/116*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 170 Mercedes C-Klasse 205/50R17 A02) bis A10)
(Kombi, S204) N215) E104)EF0)
205/50R17 M+S
215/45R17
N225)
225/45R17
N235)
RA-000638-C0-104-38~DB-5-112-66_5-ET49_54R7705.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 48239
Nr. : RA-000638-C0-104
Anlage-Nr. : 38
Seite : 6 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 155 Mercedes C-Klasse 205/55R17 A02) bis A10)
(Limousine, W205) A94)N215) E103)
205/55R17 M+S
A94)W215)
215/50R17
A94)N225)
215/50R17 M+S
A94)W225)
215/55R17
A94)G4K)N225)
215/55R17 M+S
A94)G4K)W225)
225/50R17
A94)N235)
225/50R17 M+S
A94)
RA-000638-C0-104-38~DB-5-112-66_5-ET49_54R7705.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 48239
Nr. : RA-000638-C0-104
Anlage-Nr. : 38
Seite : 7 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ(en): ABE / EG-Genehmigung(en):
204K e1*2001/116*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 155 Mercedes C-Klasse 205/55R17 A02) bis A10)
(Kombi, S205) A94)N215) E103)
205/55R17 M+S
A94)W215)
215/50R17
A94)N225)
215/50R17 M+S
A94)W225)
215/55R17
A94)G4K)N225)
215/55R17 M+S
A94)G4K)W225)
225/50R17
A94)N235)
225/50R17 M+S
A94)
Typ(en): ABE / EG-Genehmigung(en):
117 e1*2007/46*1007*..
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 155 Mercedes CLA-Klasse 205/50R17 A02) bis A10)
(Beim Typ 245G nur N215) E100)
zulässig an
Fahrzeugausführungen ab 205/50R17 M+S
EG-Genehmigungs-Nr.
e1*2001/116*0470*04) 215/45R17
A93)N225)
225/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A02) bis A10)
N215) E100)V00)
RA-000638-C0-104-38~DB-5-112-66_5-ET49_54R7705.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 48239
Nr. : RA-000638-C0-104
Anlage-Nr. : 38
Seite : 8 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705

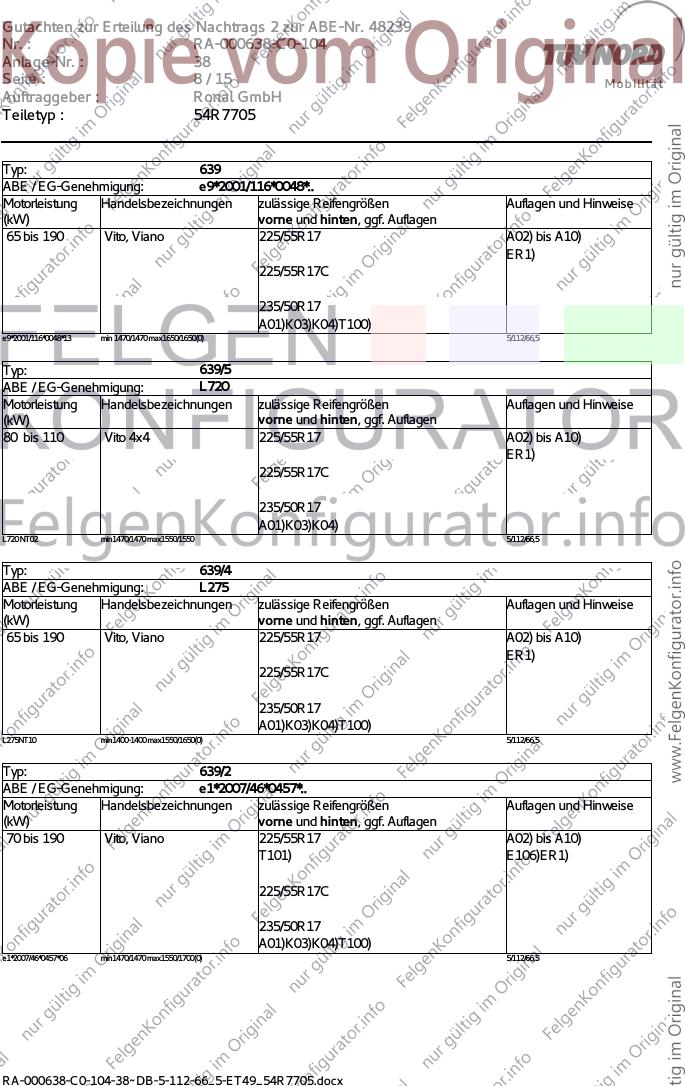

Typ: 639
ABE / EG-Genehmigung: e9*2001/116*0048*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 190 Vito, Viano 225/55R17 A02) bis A10)
ER1)
225/55R17C
235/50R17
A01)K03)K04)T100)
e9*2001/116*0048*13 min 1470/1470 max1650/1650(0) 5/112/66,5
Typ: 639/5
ABE / EG-Genehmigung: L720
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 110 Vito 4x4 225/55R17 A02) bis A10)
ER1)
225/55R17C
235/50R17
A01)K03)K04)
L720 NT02 min1470/1470 max1550/1550 5/112/66,5
Typ: 639/4
ABE / EG-Genehmigung: L275
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 190 Vito, Viano 225/55R17 A02) bis A10)
ER1)
225/55R17C
235/50R17
A01)K03)K04)T100)
L275NT10 min1400-1400 max1550/1650(0) 5/112/66,5
Typ: 639/2
ABE / EG-Genehmigung: e1*2007/46*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 190 Vito, Viano 225/55R17 A02) bis A10)
T101) E106)ER1)
225/55R17C
235/50R17
A01)K03)K04)T100)
e1*2007/46*0457*06 min1470/1470 max1550/1700(0) 5/112/66,5
RA-000638-C0-104-38~DB-5-112-66_5-ET49_54R7705.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 48239
Nr. : RA-000638-C0-104
Anlage-Nr. : 38
Seite : 9 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705

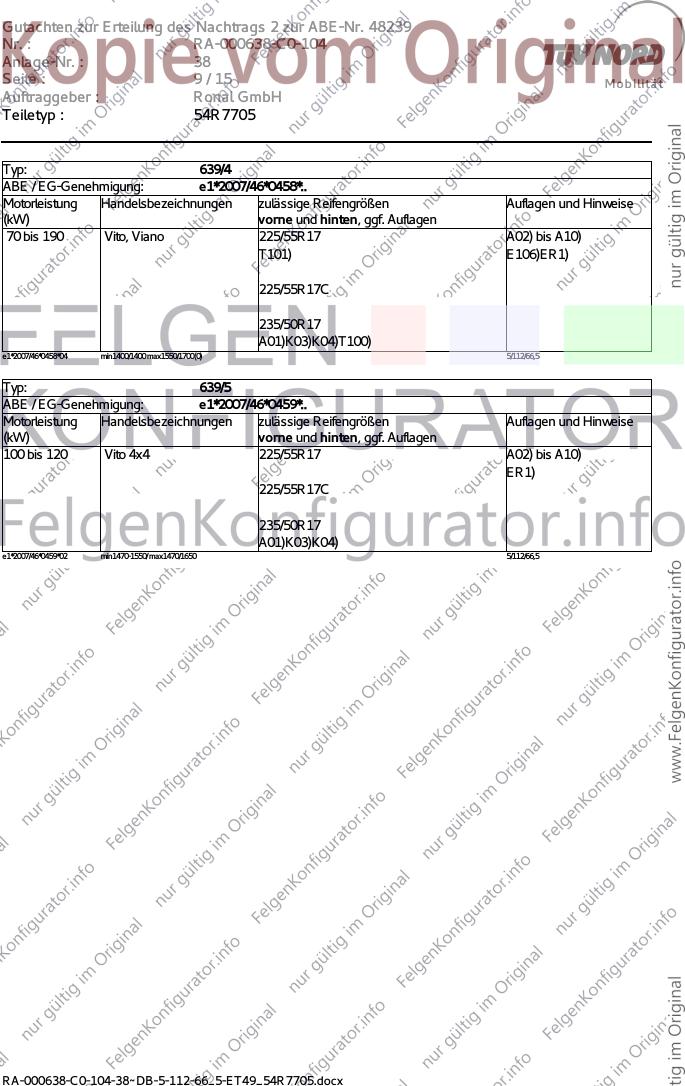

Typ: 639/4
ABE / EG-Genehmigung: e1*2007/46*0458*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 190 Vito, Viano 225/55R17 A02) bis A10)
T101) E106)ER1)
225/55R17C
235/50R17
A01)K03)K04)T100)
e1*2007/46*0458*04 min1400/1400 max1550/1700(0) 5/112/66,5
Typ: 639/5
ABE / EG-Genehmigung: e1*2007/46*0459*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 120 Vito 4x4 225/55R17 A02) bis A10)
ER1)
225/55R17C
235/50R17
A01)K03)K04)
e1*2007/46*0459*02 min1470-1550/ max1470/1650 5/112/66,5
RA-000638-C0-104-38~DB-5-112-66_5-ET49_54R7705.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 48239
Nr. : RA-000638-C0-104
Anlage-Nr. : 38
Seite : 10 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705

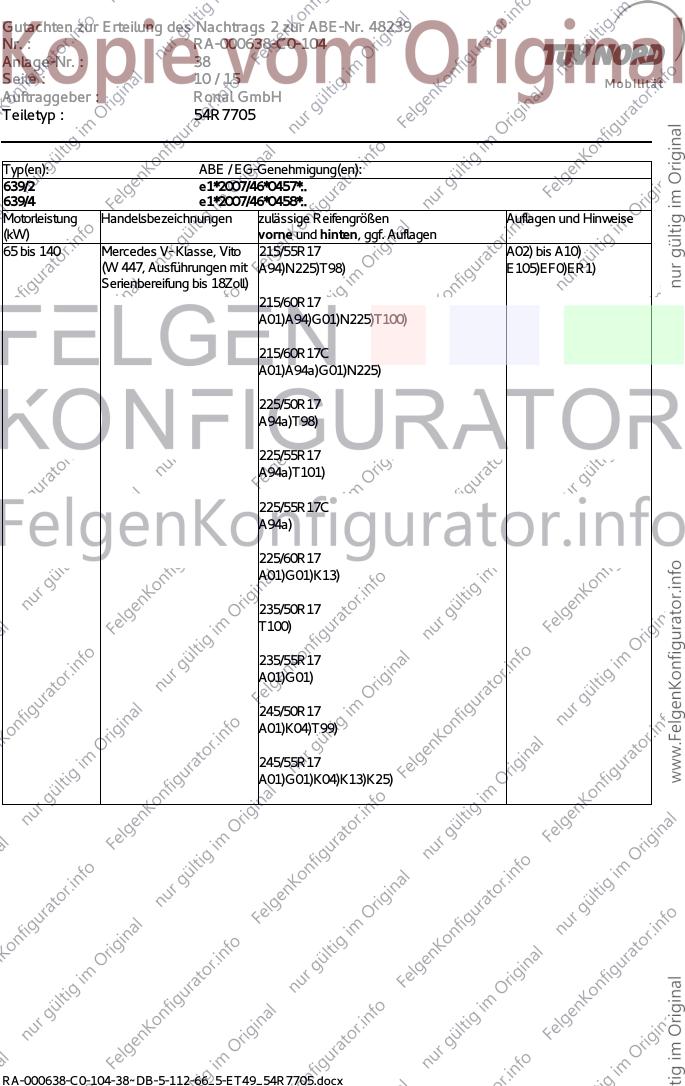

Typ(en): ABE / EG-Genehmigung(en):
639/2 e1*2007/46*0457*..
639/4 e1*2007/46*0458*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 140 Mercedes V- Klasse, Vito 215/55R17 A02) bis A10)
(W 447, Ausführungen mit A94)N225)T98) E105)EF0)ER1)
Serienbereifung bis 18Zoll)
215/60R17
A01)A94)G01)N225)T100)
215/60R17C
A01)A94a)G01)N225)
225/50R17
A94a)T98)
225/55R17
A94a)T101)
225/55R17C
A94a)
225/60R17
A01)G01)K13)
235/50R17
T100)
235/55R17
A01)G01)
245/50R17
A01)K04)T99)
245/55R17
A01)G01)K04)K13)K25)
RA-000638-C0-104-38~DB-5-112-66_5-ET49_54R7705.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 48239
Nr. : RA-000638-C0-104
Anlage-Nr. : 38

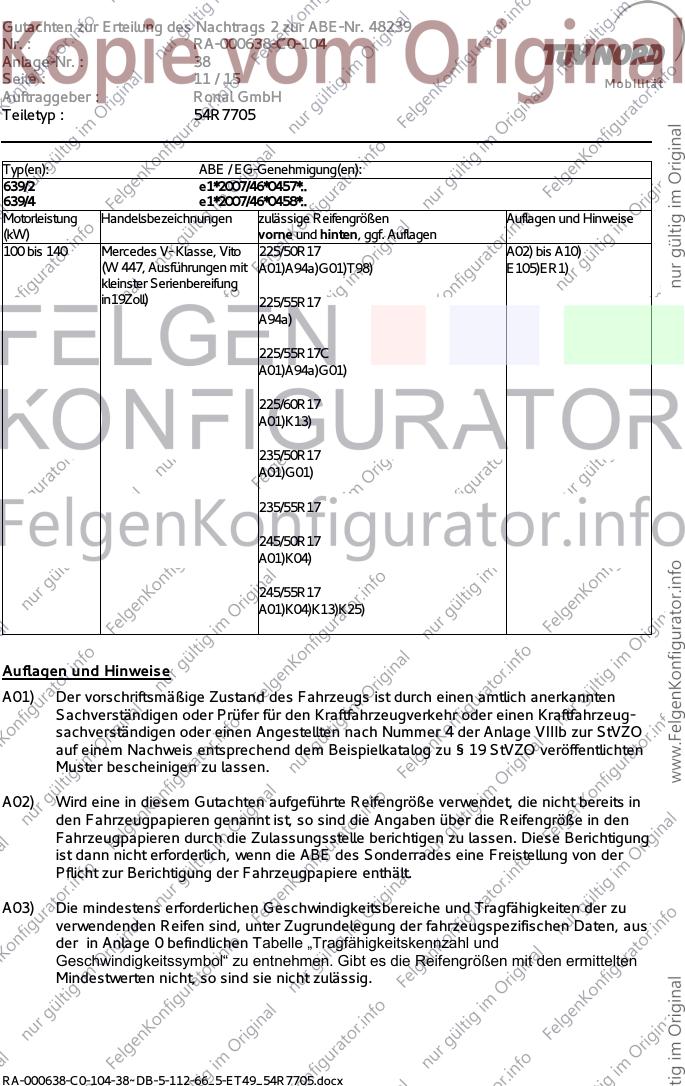

Seite : 11 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
Typ(en): ABE / EG-Genehmigung(en):
639/2 e1*2007/46*0457*..
639/4 e1*2007/46*0458*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 140 Mercedes V- Klasse, Vito 225/50R17 A02) bis A10)
(W 447, Ausführungen mit A01)A94a)G01)T98) E105)ER1)
kleinster Serienbereifung
in19Zoll) 225/55R17
A94a)
225/55R17C
A01)A94a)G01)
225/60R17
A01)K13)
235/50R17
A01)G01)
235/55R17
245/50R17
A01)K04)
245/55R17
A01)K04)K13)K25)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RA-000638-C0-104-38~DB-5-112-66_5-ET49_54R7705.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 48239
Nr. : RA-000638-C0-104
Anlage-Nr. : 38

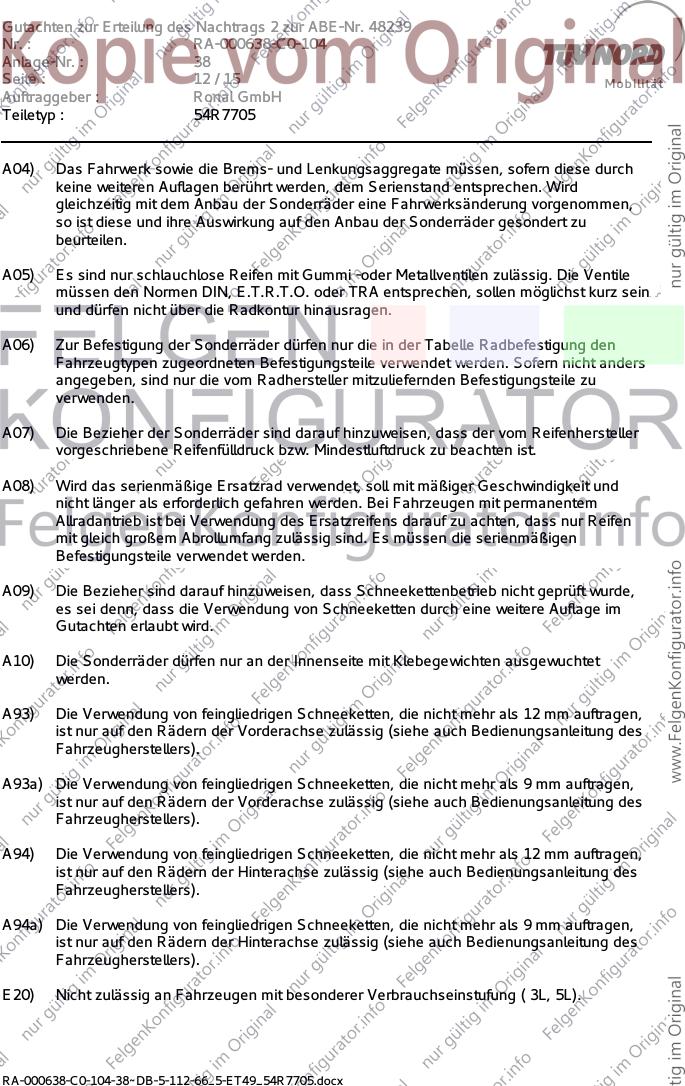

Seite : 12 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet
werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E20) Nicht zulässig an Fahrzeugen mit besonderer Verbrauchseinstufung ( 3L, 5L).
RA-000638-C0-104-38~DB-5-112-66_5-ET49_54R7705.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 48239
Nr. : RA-000638-C0-104
Anlage-Nr. : 38

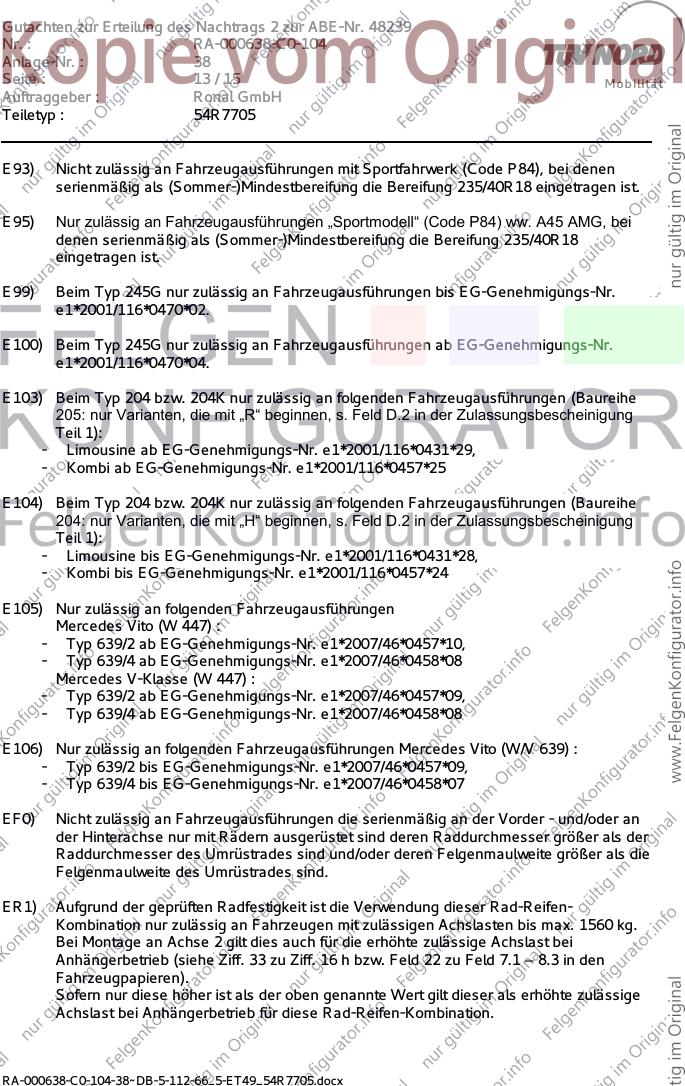

Seite : 13 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
E93) Nicht zulässig an Fahrzeugausführungen mit Sportfahrwerk (Code P84), bei denen
serienmäßig als (Sommer-)Mindestbereifung die Bereifung 235/40R18 eingetragen ist.
E95) Nur zulässig an Fahrzeugausführungen „Sportmodell“ (Code P84) ww. A45 AMG, bei
denen serienmäßig als (Sommer-)Mindestbereifung die Bereifung 235/40R18
eingetragen ist.
E99) Beim Typ 245G nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr.
e1*2001/116*0470*02.
E100) Beim Typ 245G nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e1*2001/116*0470*04.
E103) Beim Typ 204 bzw. 204K nur zulässig an folgenden Fahrzeugausführungen (Baureihe
205: nur Varianten, die mit „R“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung
Teil 1):
- Limousine ab EG-Genehmigungs-Nr. e1*2001/116*0431*29,
- Kombi ab EG-Genehmigungs-Nr. e1*2001/116*0457*25
E104) Beim Typ 204 bzw. 204K nur zulässig an folgenden Fahrzeugausführungen (Baureihe
204: nur Varianten, die mit „H“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung
Teil 1):
- Limousine bis EG-Genehmigungs-Nr. e1*2001/116*0431*28,
- Kombi bis EG-Genehmigungs-Nr. e1*2001/116*0457*24
E105) Nur zulässig an folgenden Fahrzeugausführungen
Mercedes Vito (W 447) :
- Typ 639/2 ab EG-Genehmigungs-Nr. e1*2007/46*0457*10,
- Typ 639/4 ab EG-Genehmigungs-Nr. e1*2007/46*0458*08
Mercedes V-Klasse (W 447) :
- Typ 639/2 ab EG-Genehmigungs-Nr. e1*2007/46*0457*09,
- Typ 639/4 ab EG-Genehmigungs-Nr. e1*2007/46*0458*08
E106) Nur zulässig an folgenden Fahrzeugausführungen Mercedes Vito (W/V 639) :
- Typ 639/2 bis EG-Genehmigungs-Nr. e1*2007/46*0457*09,
- Typ 639/4 bis EG-Genehmigungs-Nr. e1*2007/46*0458*07
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an
der Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-
Kombination nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1560 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
RA-000638-C0-104-38~DB-5-112-66_5-ET49_54R7705.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 48239
Nr. : RA-000638-C0-104
Anlage-Nr. : 38

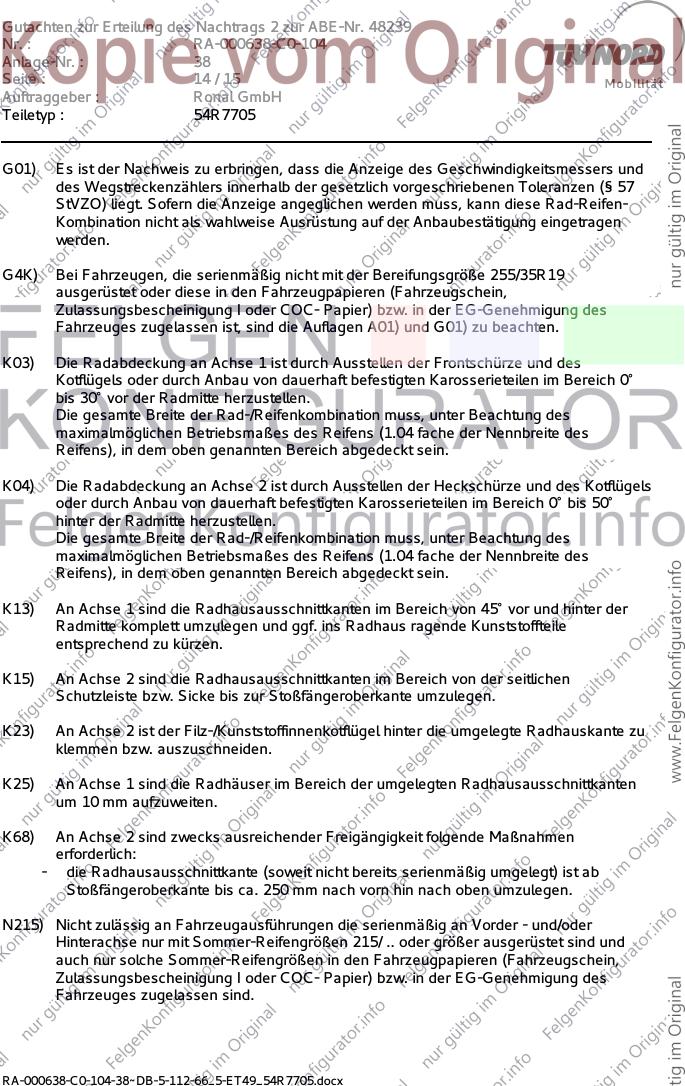

Seite : 14 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G4K) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 255/35R19
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile
entsprechend zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen
Schutzleiste bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K68) An Achse 2 sind zwecks ausreichender Freigängigkeit folgende Maßnahmen
erforderlich:
- die Radhausausschnittkante (soweit nicht bereits serienmäßig umgelegt) ist ab
Stoßfängeroberkante bis ca. 250 mm nach vorn hin nach oben umzulegen.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000638-C0-104-38~DB-5-112-66_5-ET49_54R7705.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 48239
Nr. : RA-000638-C0-104
Anlage-Nr. : 38

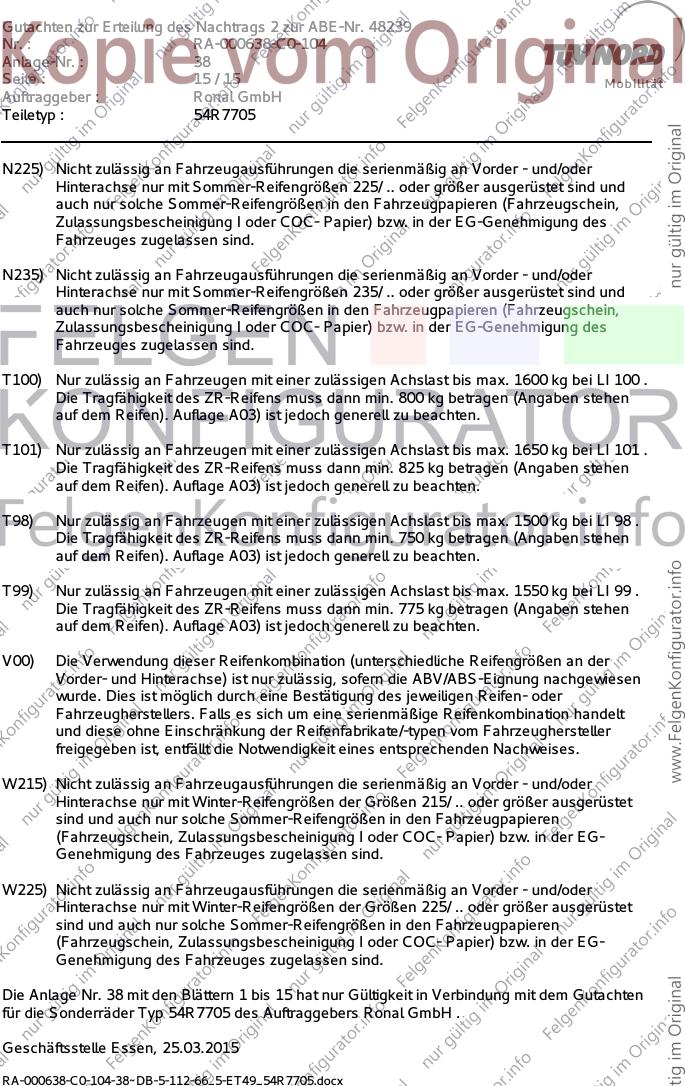

Seite : 15 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7705
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T100) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1600 kg bei LI 100 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 800 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T101) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1650 kg bei LI 101 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 825 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T98) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1500 kg bei LI 98 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 750 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T99) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1550 kg bei LI 99 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 775 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers. Falls es sich um eine serienmäßige Reifenkombination handelt
und diese ohne Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller
freigegeben ist, entfällt die Notwendigkeit eines entsprechenden Nachweises.
W215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 215/ .. oder größer ausgerüstet
sind und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
W225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 225/ .. oder größer ausgerüstet
sind und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage Nr. 38 mit den Blättern 1 bis 15 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 54R7705 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 25.03.2015
RA-000638-C0-104-38~DB-5-112-66_5-ET49_54R7705.docx
