GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55146105 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH

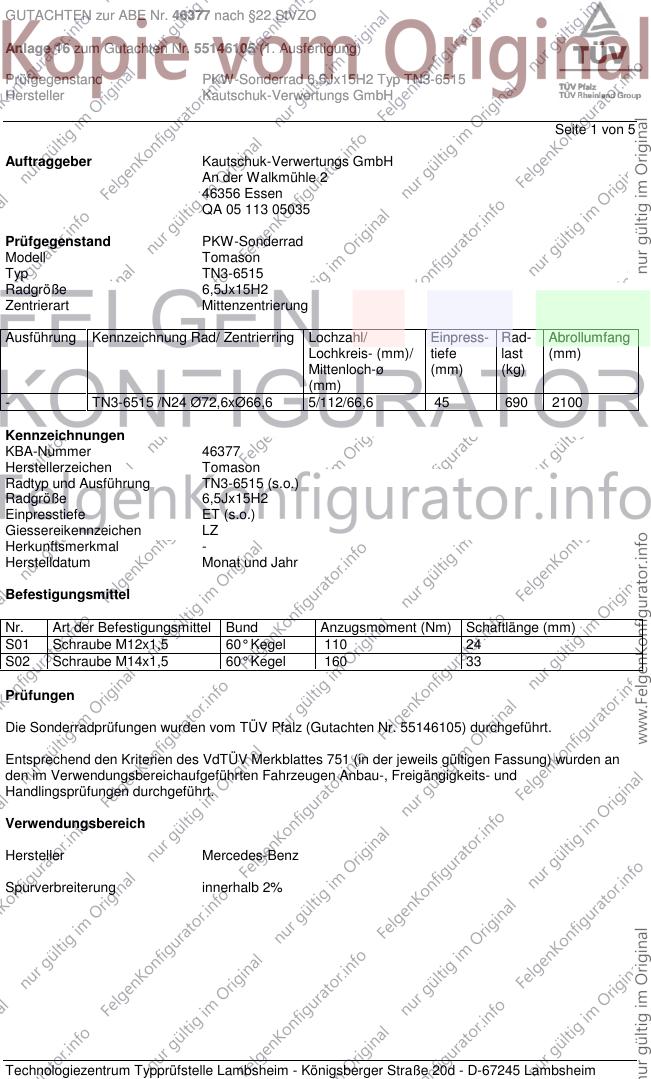

Seite 1 von 5
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QA 05 113 05035
Prüfgegenstand PKW-Sonderrad
Modell Tomason
Typ TN3-6515
Radgröße 6,5Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- TN3-6515 /N24 Ø72,6xØ66,6 5/112/66,6 45 690 2100
Kennzeichnungen
KBA-Nummer 46377
Herstellerzeichen Tomason
Radtyp und Ausführung TN3-6515 (s.o.)
Radgröße 6,5Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen LZ
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 60° Kegel 110 24
S02 Schraube M14x1,5 60° Kegel 160 33
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55146105) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55146105 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH

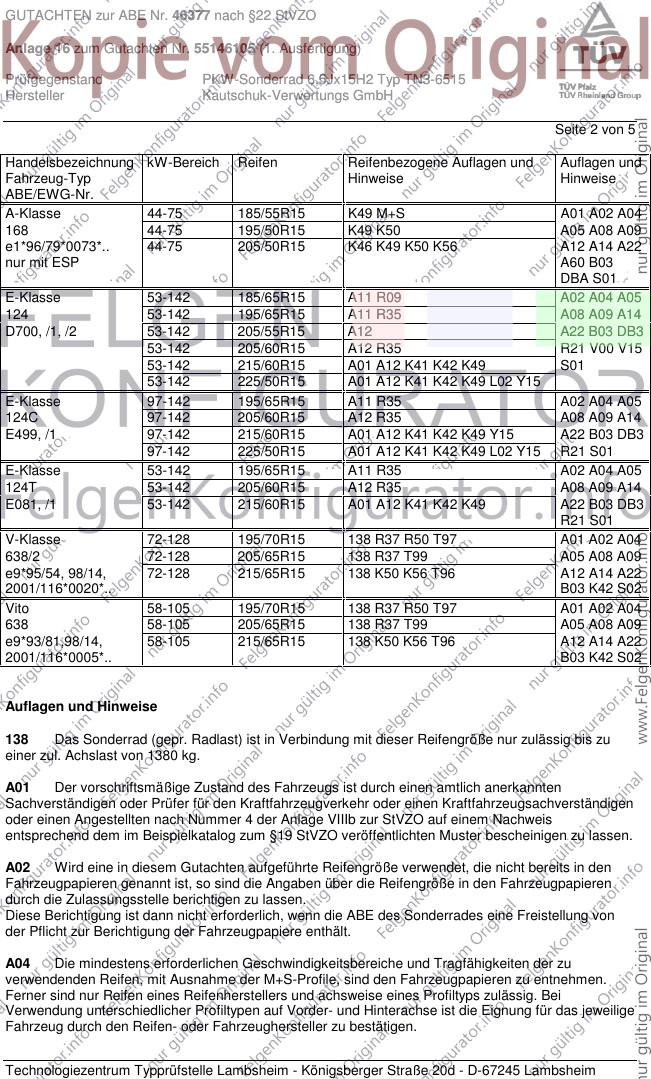

Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
A-Klasse 44-75 185/55R15 K49 M+S A01 A02 A04
168 44-75 195/50R15 K49 K50 A05 A08 A09
e1*96/79*0073*.. 44-75 205/50R15 K46 K49 K50 K56 A12 A14 A22
nur mit ESP A60 B03
DBA S01
E-Klasse 53-142 185/65R15 A11 R09 A02 A04 A05
124 53-142 195/65R15 A11 R35 A08 A09 A14
D700, /1, /2 53-142 205/55R15 A12 A22 B03 DB3
53-142 205/60R15 A12 R35 R21 V00 V15
53-142 215/60R15 A01 A12 K41 K42 K49 S01
53-142 225/50R15 A01 A12 K41 K42 K49 L02 Y15
E-Klasse 97-142 195/65R15 A11 R35 A02 A04 A05
124C 97-142 205/60R15 A12 R35 A08 A09 A14
E499, /1 97-142 215/60R15 A01 A12 K41 K42 K49 Y15 A22 B03 DB3
97-142 225/50R15 A01 A12 K41 K42 K49 L02 Y15 R21 S01
E-Klasse 53-142 195/65R15 A11 R35 A02 A04 A05
124T 53-142 205/60R15 A12 R35 A08 A09 A14
E081, /1 53-142 215/60R15 A01 A12 K41 K42 K49 A22 B03 DB3
R21 S01
V-Klasse 72-128 195/70R15 138 R37 R50 T97 A01 A02 A04
638/2 72-128 205/65R15 138 R37 T99 A05 A08 A09
e9*95/54, 98/14, 72-128 215/65R15 138 K50 K56 T96 A12 A14 A22
2001/116*0020*.. B03 K42 S02
Vito 58-105 195/70R15 138 R37 R50 T97 A01 A02 A04
638 58-105 205/65R15 138 R37 T99 A05 A08 A09
e9*93/81,98/14, 58-105 215/65R15 138 K50 K56 T96 A12 A14 A22
2001/116*0005*.. B03 K42 S02
Auflagen und Hinweise
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55146105 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH

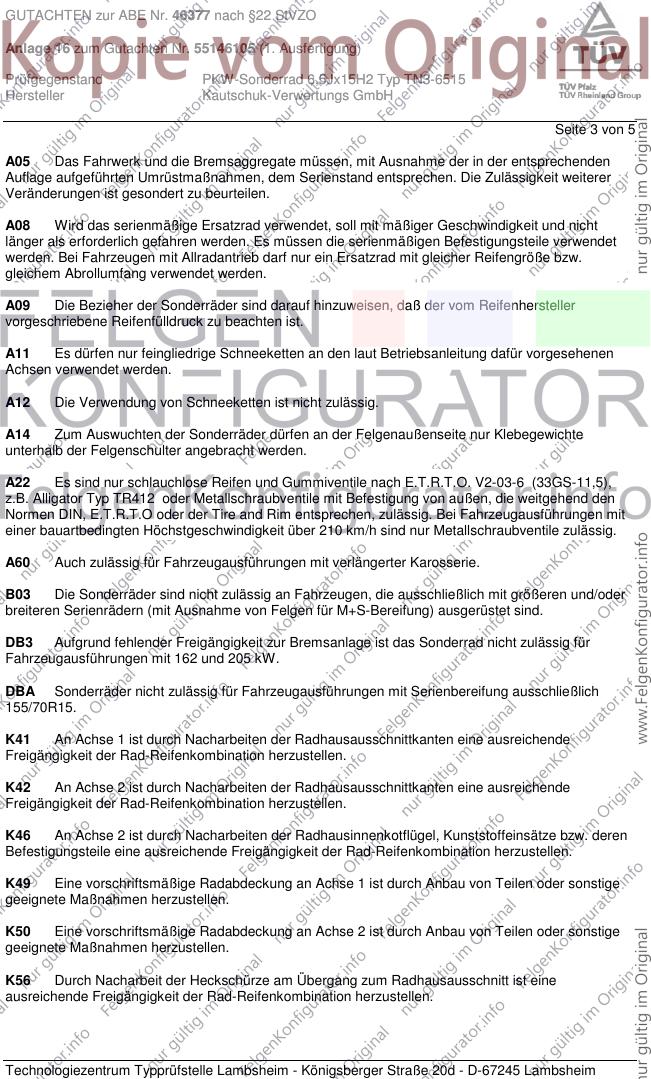

Seite 3 von 5
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A22 Es sind nur schlauchlose Reifen und Gummiventile nach E.T.R.T.O. V2-03-6 (33GS-11,5),
z.B. Alligator Typ TR412 oder Metallschraubventile mit Befestigung von außen, die weitgehend den
Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig. Bei Fahrzeugausführungen mit
einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur Metallschraubventile zulässig.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
DB3 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 162 und 205 kW.
DBA Sonderräder nicht zulässig für Fahrzeugausführungen mit Serienbereifung ausschließlich
155/70R15.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55146105 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH

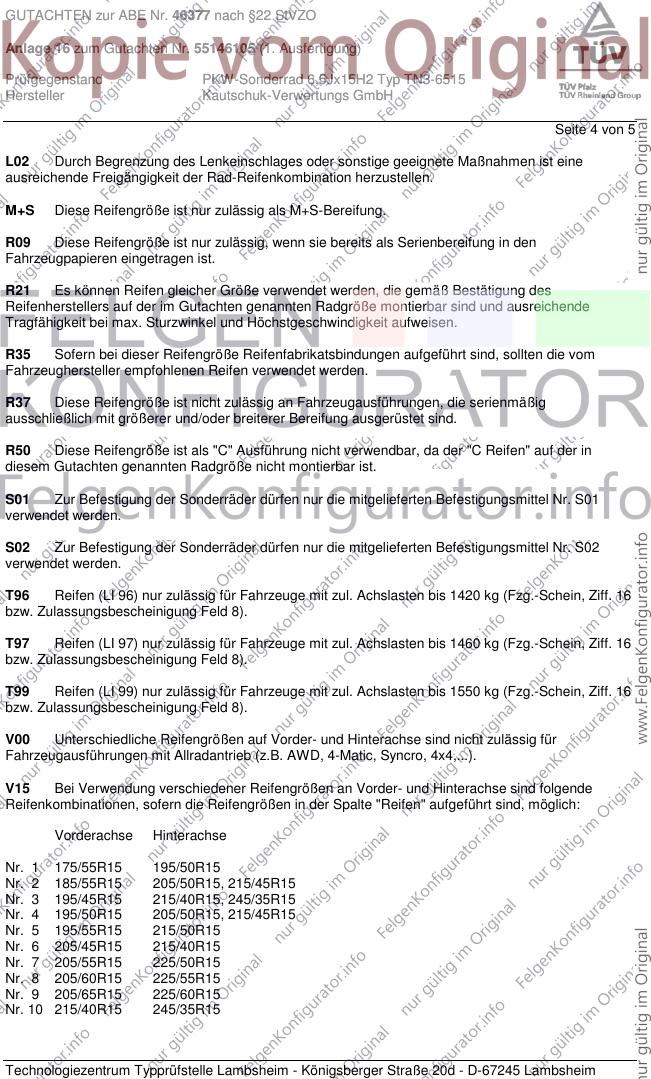

Seite 4 von 5
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den
Fahrzeugpapieren eingetragen ist.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 195/55R15 215/50R15
Nr. 6 205/45R15 215/40R15
Nr. 7 205/55R15 225/50R15
Nr. 8 205/60R15 225/55R15
Nr. 9 205/65R15 225/60R15
Nr. 10 215/40R15 245/35R15
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55146105 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH

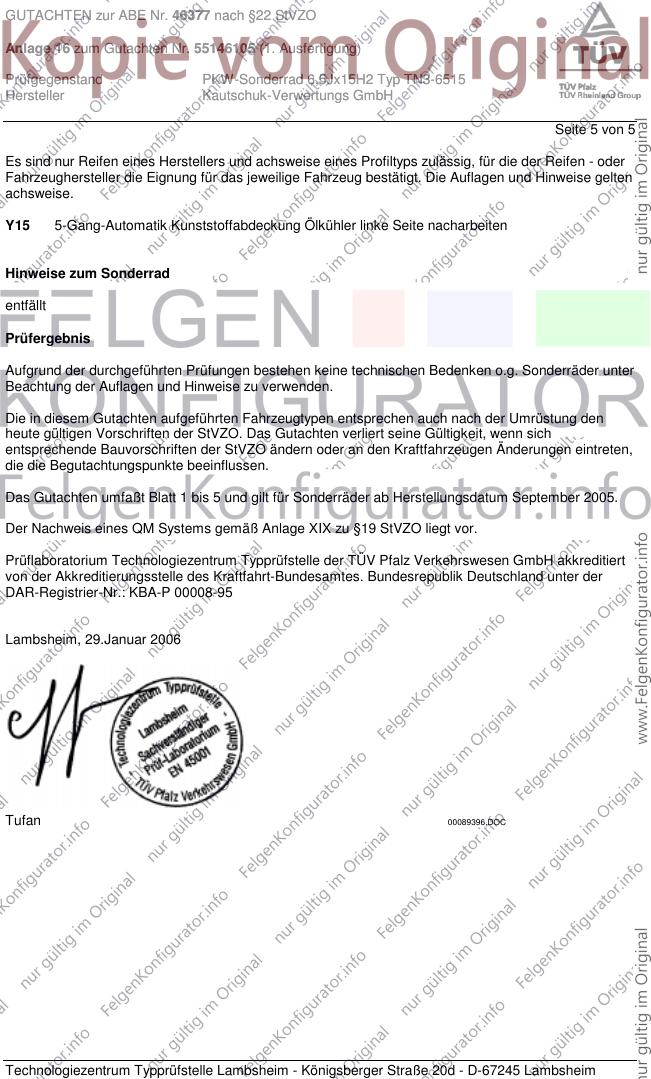

Seite 5 von 5
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Y15 5-Gang-Automatik Kunststoffabdeckung Ölkühler linke Seite nacharbeiten
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum September 2005.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 29.Januar 2006
Tufan 00089396.DOC
