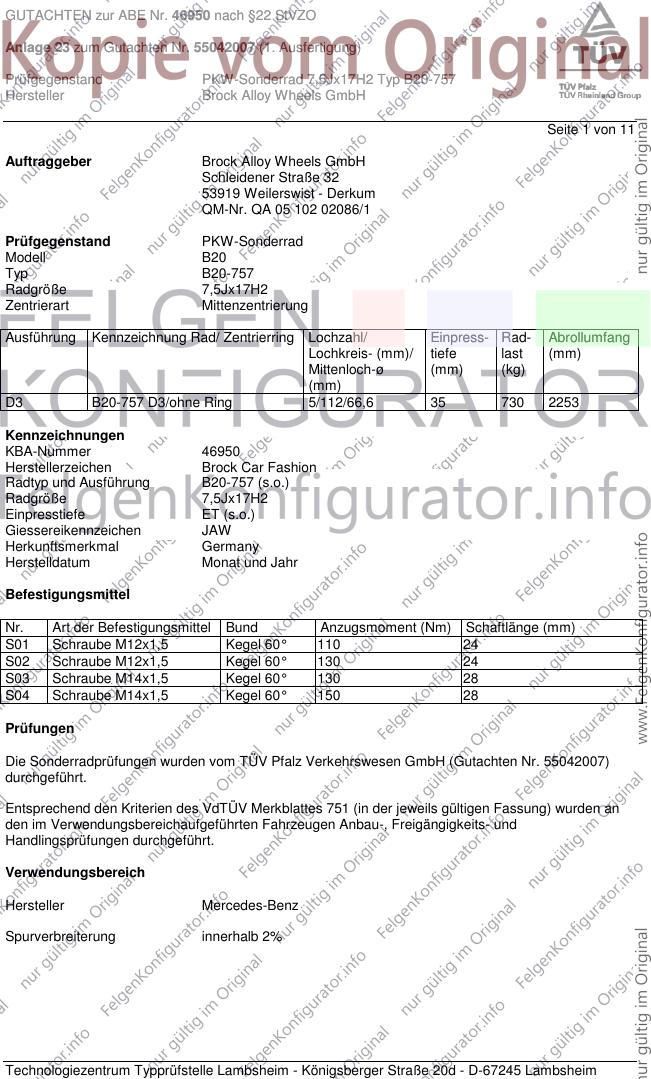

GUTACHTEN zur ABE Nr. 46950 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55042007 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B20-757
Hersteller Brock Alloy Wheels GmbH
Seite 1 von 11
Auftraggeber Brock Alloy Wheels GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. QA 05 102 02086/1
Prüfgegenstand PKW-Sonderrad
Modell B20
Typ B20-757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
D3 B20-757 D3/ohne Ring 5/112/66,6 35 730 2253
Kennzeichnungen
KBA-Nummer 46950
Herstellerzeichen Brock Car Fashion
Radtyp und Ausführung B20-757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Schraube M12x1,5 Kegel 60° 130 24
S03 Schraube M14x1,5 Kegel 60° 130 28
S04 Schraube M14x1,5 Kegel 60° 150 28
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55042007)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46950 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55042007 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B20-757
Hersteller Brock Alloy Wheels GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
190 er 53-150 215/40R17 K41 K42 A01 A02 A04
201 53-150 245/35R17 K42 K44 K50 R03 A05 A08 A09
C750, /1, /2, /3 A12 A14 A18
R21 V17 S01
A-Klasse 44-103 205/40R17 K41 K42 K46 K49 K50 K56 R35 A01 A02 A04
168 A05 A08 A09
e1*96/79*0073*.. A12 A14 A18
nur mit ESP A60 DBA S01
A-Klasse 60-142 205/45R17 K42 K49 K50 R37 A01 A02 A04
169 60-142 215/45R17 K14 K41 K42 K44 K49 K50 A05 A08 A09
e1*2001/116*0288*.. A12 A14 A18
S03
B-Klasse 70-142 205/45R17 K42 T84 A01 A02 A04
245 70-142 205/50R17 K41 K42 K44 K49 K50 K56 A05 A08 A09
e1*2001/116*0314*.. 70-142 215/45R17 K41 K42 K49 K50 A12 A14 A18
70-142 225/45R17 K41 K42 K44 K49 K50 K56 V17 S03
C-Klasse 75-170 205/50R17 A32 R37 A02 A04 A05
203 75-170 215/45R17 A10 R37 T87 T88 A08 A09 A14
e1*98/14*0139*.. 75-170 235/40R17 A12 M27 R03 A18 A70 A71
75-200 225/45R17 A32 A72 A73 DB8
75-200 245/40R17 A12 M44 R03 Nk1 V17 S01
C-Klasse 125-170 205/50R17 A01 K41 K42 K49 K50 K56 R37 A02 A04 A05
204 T89 A08 A09 A12
e1*2001/116*0406*.. 125-170 215/45R17 R37 T87 T88 A14 A18 A58
125-200 225/45R17 A01 K41 K42 K49 K50 K56 Lim S03
C-Klasse 55-145 205/50R17 R37 T89 T93 A02 A04 A05
HO 55-145 215/45R17 R37 T87 T88 T91 A08 A09 A12
G363, 55-145 225/45R17 A01 K41 R35 T90 A14 A18 V17
e1*92/53*0001*.. 55-145 235/40R17 A01 K42 K56 M27 R03 T90 S01
C-Klasse Kombi 55-145 205/50R17 R37 T89 T93 A02 A04 A05
202 55-145 215/45R17 R37 T87 T88 T91 A08 A09 A12
e1*93/81*0034*.. 55-145 225/45R17 A01 K41 R35 T90 A14 A18 V17
55-145 235/40R17 A01 K42 K56 M27 R03 T90 S01
C-Klasse Kombi 75-170 205/50R17 A32 R37 T89 T93 A02 A04 A05
203K 75-170 215/45R17 A10 R37 T87 T88 T91 A08 A09 A14
e1*98/14*0158*.. 75-170 235/40R17 A12 M27 R03 A18 A70 A71
75-200 225/45R17 A32 A72 A73 B03
75-200 245/40R17 A12 M44 R03 Car DB8 Nk1
V17 S01
C-Klasse Sportcoupé 75-160 205/50R17 A32 R37 A02 A04 A05
203CL 75-160 215/45R17 A10 R37 T87 A08 A09 A14
e1*98/14*0159*.. 75-160 235/40R17 A12 M27 R03 A18 A70 A71
75-200 225/45R17 A32 A72 A73 B03
75-200 245/40R17 A12 M44 R03 Cpe DB8 Nk1
V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46950 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55042007 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B20-757
Hersteller Brock Alloy Wheels GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL-Klasse 220-326 225/55R17 M+S R09 A02 A04 A05
215 220-326 225/55R17 A08 A09 A12
e1*98/14*0113*.. 220-326 245/50R17 A01 K45 K56 A14 A18 A70
A71 A72 A73
B03 V17 S04
CLK-Klasse 100-205 205/50R17 R37 A02 A04 A05
208 100-205 215/45R17 R37 T87 T88 T91 A08 A09 A12
e1*96/27*0054*.. 100-255 225/45R17 R35 A14 A18 A70
100-255 235/40R17 A01 K45 K49 K50 M27 A71 A72 A73
100-255 245/40R17 A01 K50 M44 R03 B03 Cbo Cpe
255 215/45R17 M+S R09 T87 T88 T91 R21 V17 S01
CLK-Klasse 100-170 205/50R17 A10 R37 A02 A04 A05
209 100-170 215/45R17 A10 R37 T88 T91 A08 A09 A14
e1*98/14*0184*.. 100-170 235/40R17 A12 M27 R03 A18 A70 A71
100-200 225/45R17 A10 A72 A73 B03
100-200 245/40R17 A12 M44 R03 Cbo Cpe DB8
Nk1 V17 S01
E-Klasse 53-205 205/50R17 K41 K42 K49 T89 A01 A02 A04
124 53-205 215/45R17 K41 K42 K49 T87 T88 A05 A08 A09
D700, /1, /2 53-205 225/45R17 K41 K42 K45 K49 A12 A14 A18
53-205 235/40R17 K41 K42 K45 K49 L02 M27 A59 DB2 R21
53-205 245/40R17 K42 K44 K50 M44 R03 V00 V17 Y15
S01
E-Klasse 97-162 205/50R17 K41 K42 K49 T89 A01 A02 A04
124C 97-162 215/45R17 K41 K42 K49 T87 T88 A05 A08 A09
E499, /1 97-162 225/45R17 K41 K42 K45 K49 A12 A14 A18
97-162 235/40R17 K41 K42 K45 K49 L02 M27 A59 R21 V17
97-162 245/40R17 K42 K44 K50 M44 R03 Y15 S01
E-Klasse 53-162 215/45R17 K41 K49 R02 T87 A01 A02 A04
124T 53-162 225/45R17 K41 K42 K45 K49 T90 T91 A05 A08 A09
E081, /1 53-162 235/40R17 K41 K42 K45 K49 L02 R70 T90 A12 A14 A18
53-162 245/40R17 K42 K44 K50 M44 R03 A59 R21 V00
V17 Y15 S01
E-Klasse 255-260 235/45R17 M+S R09 A02 A04 A05
210 55-165 205/50R17 R37 T89 T93 A08 A09 A12
e1*93/81*0022*.. 55-205 215/50R17 R37 A14 A18 A70
55-205 225/45R17 A71 A72 A73
55-205 235/40R17 M27 T90 B03 NBF R21
55-205 245/40R17 M44 R03 V17 S01
55-260 235/45R17 R35
E-Klasse 75-200 235/45R17 R37 A02 A04 A05
211 75-200 245/45R17 A08 A09 A12
e1*98/14*0183*.., A14 A18 A70
e1*2001/116*0183*.. A71 A72 A73
B03 Lim Nk1
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46950 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55042007 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B20-757
Hersteller Brock Alloy Wheels GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Kombi 255-260 235/45R17 M+S R09 T93 T94 T97 A02 A04 A05
210K 83-165 205/50R17 R37 T93 A08 A09 A12
e1*93/81*0033*.. 83-205 215/50R17 R02 R37 A14 A18 A70
83-205 225/45R17 T91 T93 T94 A71 A72 A73
83-205 245/40R17 M44 R03 T91 T93 B03 R21 V17
83-260 235/45R17 R35 T93 T94 T97 S01
E-Klasse Kombi 100-200 235/45R17 R37 T94 T97 A02 A04 A05
211K 100-200 245/45R17 A08 A09 A12
e1*2001/116*0213*.. A14 A18 A70
A71 A72 A73
B03 Car Nk1
S03
S-Klasse 110-300 235/50R17 R37 A01 A02 A04
140 110-300 255/45R17 A05 A08 A09
F690, A12 A14 A18
e1*96/27*0056*.. B03 K42 K45
R21 V17 S04
S-Klasse 205-290 235/50R17 R37 A01 A02 A04
140C 205-290 255/45R17 A05 A08 A09
G165, A12 A14 A18
e1*96/27*0057*.. B03 K42 K45
R21 V17 S04
S-Klasse 145-326 225/55R17 K42 K56 A01 A02 A04
220 145-326 225/55R17 K42 K56 M+S R09 A05 A08 A09
e1*97/27*0099*.. 145-326 245/50R17 K42 K56 A12 A14 A18
A61 A70 A71
A72 A73 B03
NBF V17 S04
SLK 100-160 215/45R17 A02 A04 A05
170 100-160 225/45R17 A01 K41 K45 A08 A09 A12
e1*95/54*0039*.. 100-160 235/40R17 A01 K41 K45 K49 M27 A14 A18 B03
100-160 245/40R17 M44 R03 V17 S01
SLK 120,170 205/50R17 R37 A02 A04 A05
171 120,170 215/45R17 R37 A08 A09 A11
e1*2001/116*0262*.. 120,170 225/45R17 A14 A18 B03
Nk1 V17 S01
SLK 32 AMG 260 205/50R17 M+S R37 A02 A04 A05
170 260 215/45R17 M+S R37 A08 A09 A12
e1*95/54*0039*.. 260 225/45R17 A01 K41 K45 M+S A14 A18 S01
SLK 350 200 205/50R17 A11 M+S R37 A02 A04 A05
171 200 225/45R17 A11 A08 A09 A14
e1*2001/116*0262*.. A18 B03 Nk1
S01
SLK 55AMG 265,294 205/50R17 A11 M+S R37 A02 A04 A05
171, 171AMG 265,294 225/45R17 A11 M+S A08 A09 A14
e1*2001/116*0262*.., A18 B03 B60
e1*2001/116*0321*.. Nk1 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46950 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55042007 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B20-757
Hersteller Brock Alloy Wheels GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Vaneo 55-92 205/40R17 K49 K50 T84 A01 A02 A04
414 55-92 215/40R17 K49 K50 T83 T85 T87 A05 A08 A09
e1*98/14*0185*.., A12 A14 A18
e1*2001/116*0185*.. S02
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen, die
weitgehend den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Das Ventil darf
nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Hinterachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46950 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55042007 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B20-757
Hersteller Brock Alloy Wheels GmbH
Seite 6 von 11
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A70 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: schwarz
Ventillänge [mm]: 49
BERU Artikel-Nr.: 0 535 007 003
Alligator Artikel-Nr.: 590 387 bzw. 590 388
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A72 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: orange
Ventillänge [mm]: 51
BERU Artikel-Nr.: 0 535 007 004
Alligator Artikel-Nr.: 590 357 bzw. 590 358
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46950 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55042007 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B20-757
Hersteller Brock Alloy Wheels GmbH

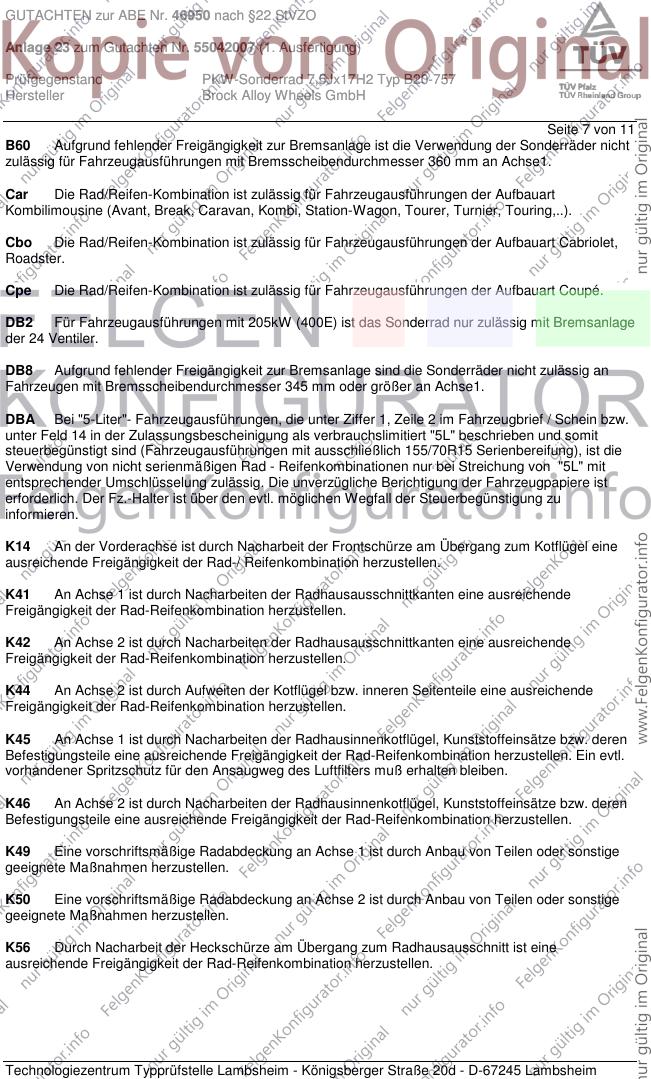

Seite 7 von 11
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB2 Für Fahrzeugausführungen mit 205kW (400E) ist das Sonderrad nur zulässig mit Bremsanlage
der 24 Ventiler.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
DBA Bei "5-Liter"- Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief / Schein bzw.
unter Feld 14 in der Zulassungsbescheinigung als verbrauchslimitiert "5L" beschrieben und somit
steuerbegünstigt sind (Fahrzeugausführungen mit ausschließlich 155/70R15 Serienbereifung), ist die
Verwendung von nicht serienmäßigen Rad - Reifenkombinationen nur bei Streichung von "5L" mit
entsprechender Umschlüsselung zulässig. Die unverzügliche Berichtigung der Fahrzeugpapiere ist
erforderlich. Der Fz.-Halter ist über den evtl. möglichen Wegfall der Steuerbegünstigung zu
informieren.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46950 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55042007 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B20-757
Hersteller Brock Alloy Wheels GmbH

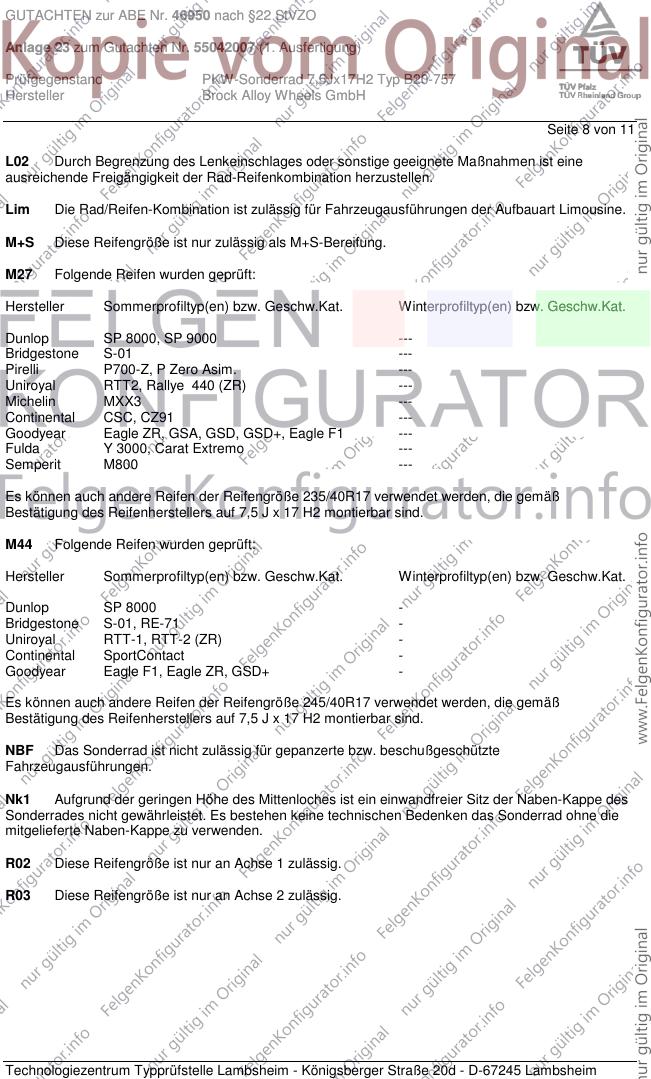

Seite 8 von 11
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M27 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Dunlop SP 8000, SP 9000 ---
Bridgestone S-01 ---
Pirelli P700-Z, P Zero Asim. ---
Uniroyal RTT2, Rallye 440 (ZR) ---
Michelin MXX3 ---
Continental CSC, CZ91 ---
Goodyear Eagle ZR, GSA, GSD, GSD+, Eagle F1 ---
Fulda Y 3000, Carat Extremo ---
Semperit M800 ---
Es können auch andere Reifen der Reifengröße 235/40R17 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 7,5 J x 17 H2 montierbar sind.
M44 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Dunlop SP 8000 -
Bridgestone S-01, RE-71 -
Uniroyal RTT-1, RTT-2 (ZR) -
Continental SportContact -
Goodyear Eagle F1, Eagle ZR, GSD+ -
Es können auch andere Reifen der Reifengröße 245/40R17 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 7,5 J x 17 H2 montierbar sind.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschußgeschützte
Fahrzeugausführungen.
Nk1 Aufgrund der geringen Höhe des Mittenloches ist ein einwandfreier Sitz der Naben-Kappe des
Sonderrades nicht gewährleistet. Es bestehen keine technischen Bedenken das Sonderrad ohne die
mitgelieferte Naben-Kappe zu verwenden.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46950 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55042007 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B20-757
Hersteller Brock Alloy Wheels GmbH

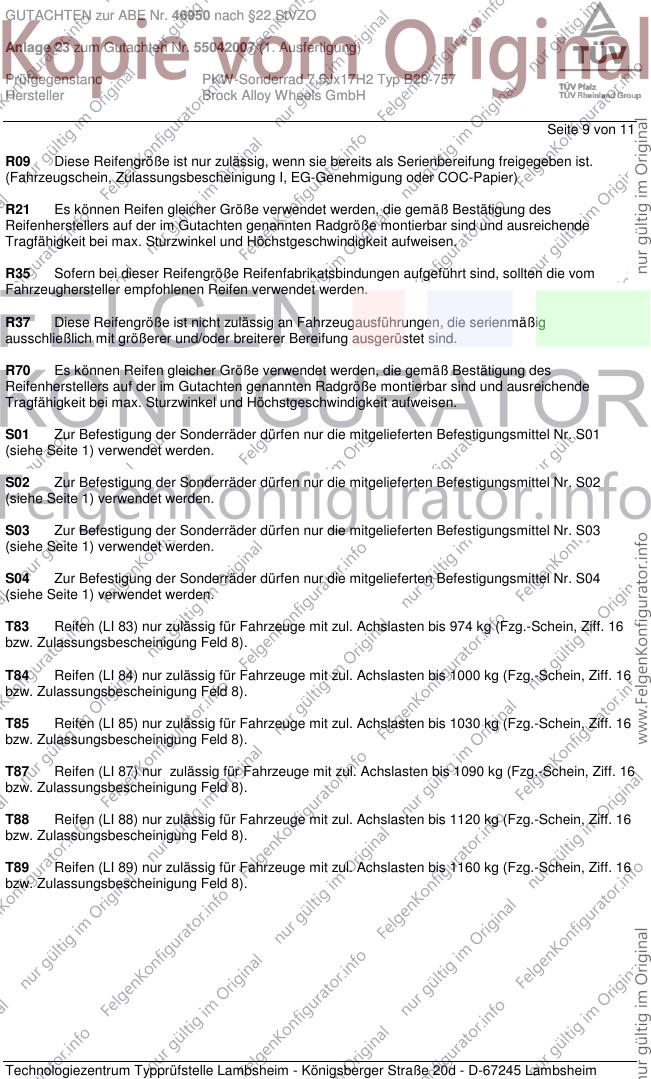

Seite 9 von 11
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist.
(Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-Papier)
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46950 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55042007 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B20-757
Hersteller Brock Alloy Wheels GmbH

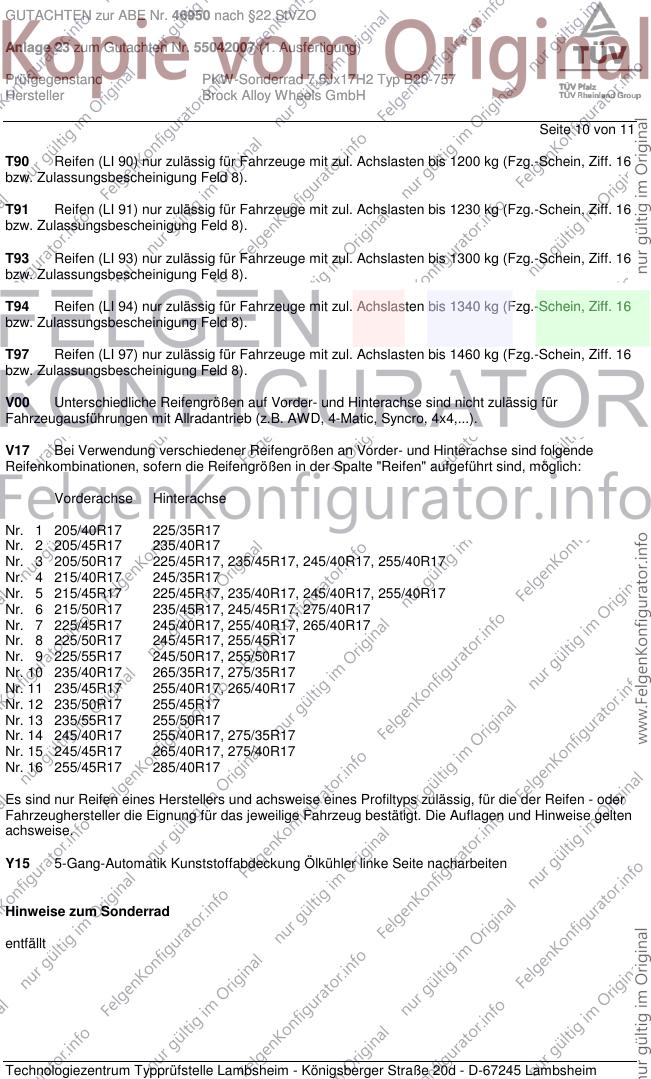

Seite 10 von 11
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/45R17 235/40R17
Nr. 3 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 4 215/40R17 245/35R17
Nr. 5 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 6 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 7 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 8 225/50R17 245/45R17, 255/45R17
Nr. 9 225/55R17 245/50R17, 255/50R17
Nr. 10 235/40R17 265/35R17, 275/35R17
Nr. 11 235/45R17 255/40R17, 265/40R17
Nr. 12 235/50R17 255/45R17
Nr. 13 235/55R17 255/50R17
Nr. 14 245/40R17 255/40R17, 275/35R17
Nr. 15 245/45R17 265/40R17, 275/40R17
Nr. 16 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Y15 5-Gang-Automatik Kunststoffabdeckung Ölkühler linke Seite nacharbeiten
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46950 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55042007 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B20-757
Hersteller Brock Alloy Wheels GmbH

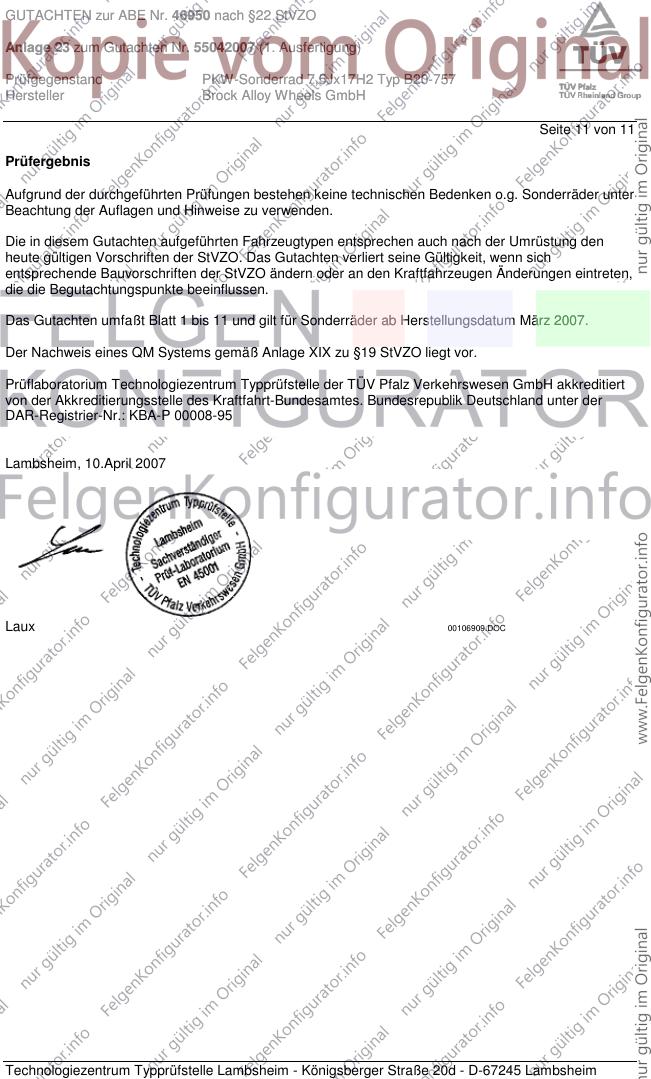

Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum März 2007.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 10.April 2007
Laux 00106909.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
