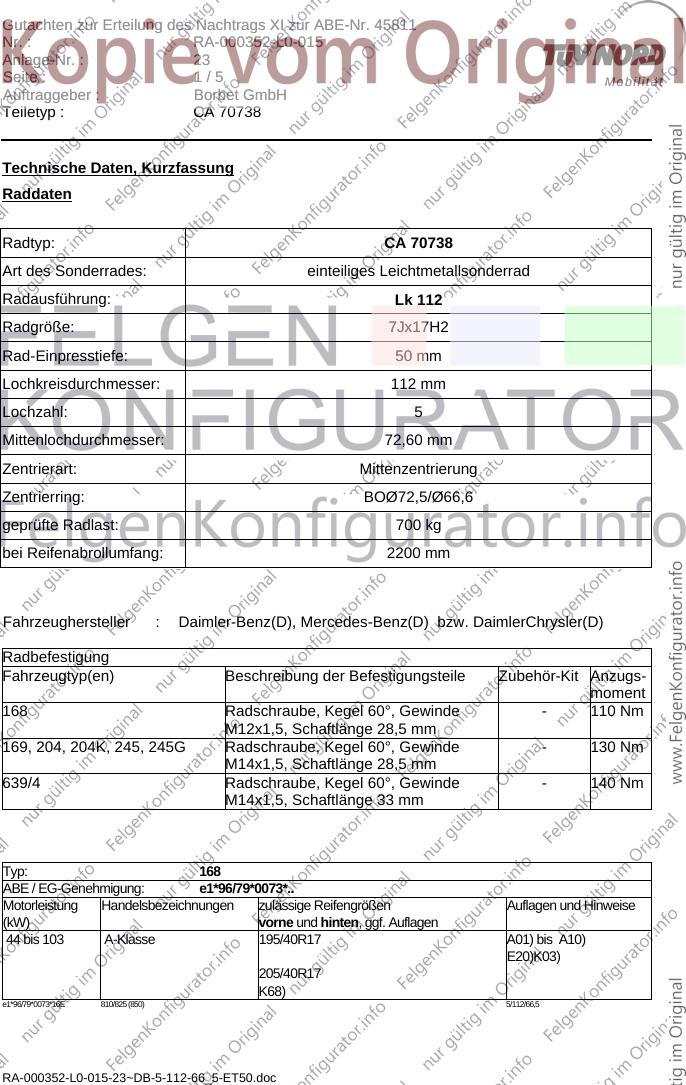

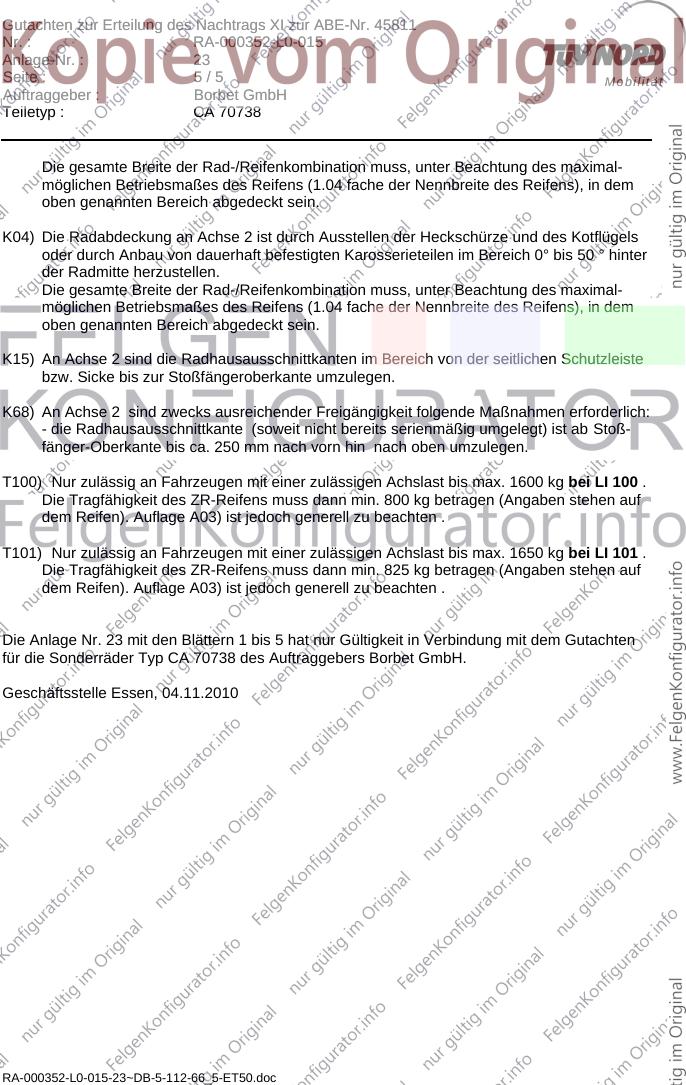

Gutachten zur Erteilung des Nachtrags XI zur ABE-Nr. 45811
Nr. : RA-000352-L0-015
Anlage-Nr. : 23
Seite : 1/5 Mobilität
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738
Technische Daten, Kurzfassung
Raddaten
Radtyp: CA 70738
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: Lk 112
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 50 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: BOØ72,5/Ø66,6
geprüfte Radlast: 700 kg
bei Reifenabrollumfang: 2200 mm
Fahrzeughersteller : Daimler-Benz(D), Mercedes-Benz(D) bzw. DaimlerChrysler(D)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
168 Radschraube, Kegel 60°, Gewinde - 110 Nm
M12x1,5, Schaftlänge 28,5 mm
169, 204, 204K, 245, 245G Radschraube, Kegel 60°, Gewinde - 130 Nm
M14x1,5, Schaftlänge 28,5 mm
639/4 Radschraube, Kegel 60°, Gewinde - 140 Nm
M14x1,5, Schaftlänge 33 mm
Typ: 168
ABE / EG-Genehmigung: e1*96/79*0073*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 103 A-Klasse 195/40R17 A01) bis A10)
E20)K03)
205/40R17
K68)
e1*96/79*0073*16E 810/825 (850) 5/112/66,5
RA-000352-L0-015-23~DB-5-112-66_5-ET50.doc

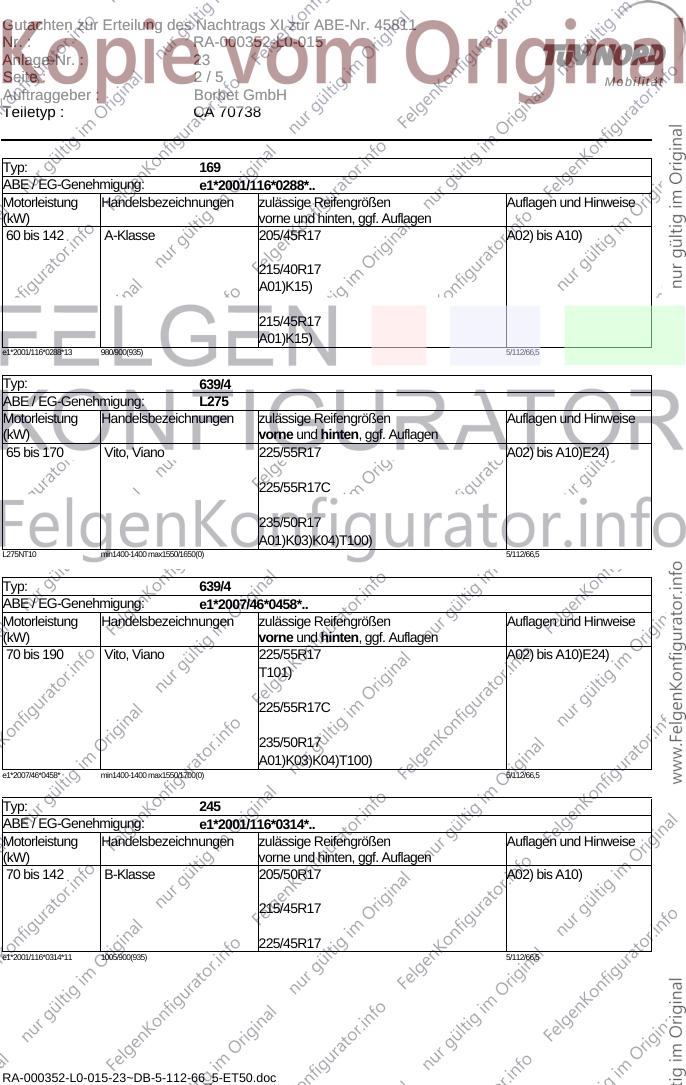

Gutachten zur Erteilung des Nachtrags XI zur ABE-Nr. 45811
Nr. : RA-000352-L0-015
Anlage-Nr. : 23
Seite : 2/5 Mobilität
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738
Typ: 169
ABE / EG-Genehmigung: e1*2001/116*0288*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 142 A-Klasse 205/45R17 A02) bis A10)
215/40R17
A01)K15)
215/45R17
A01)K15)
e1*2001/116*0288*13 980/900(935) 5/112/66,5
Typ: 639/4
ABE / EG-Genehmigung: L275
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 170 Vito, Viano 225/55R17 A02) bis A10)E24)
225/55R17C
235/50R17
A01)K03)K04)T100)
L275NT10 min1400-1400 max1550/1650(0) 5/112/66,5
Typ: 639/4
ABE / EG-Genehmigung: e1*2007/46*0458*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 190 Vito, Viano 225/55R17 A02) bis A10)E24)
T101)
225/55R17C
235/50R17
A01)K03)K04)T100)
e1*2007/46*0458* min1400-1400 max1550/1700(0) 5/112/66,5
Typ: 245
ABE / EG-Genehmigung: e1*2001/116*0314*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 142 B-Klasse 205/50R17 A02) bis A10)
215/45R17
225/45R17
e1*2001/116*0314*11 1005/900(935) 5/112/66,5
RA-000352-L0-015-23~DB-5-112-66_5-ET50.doc

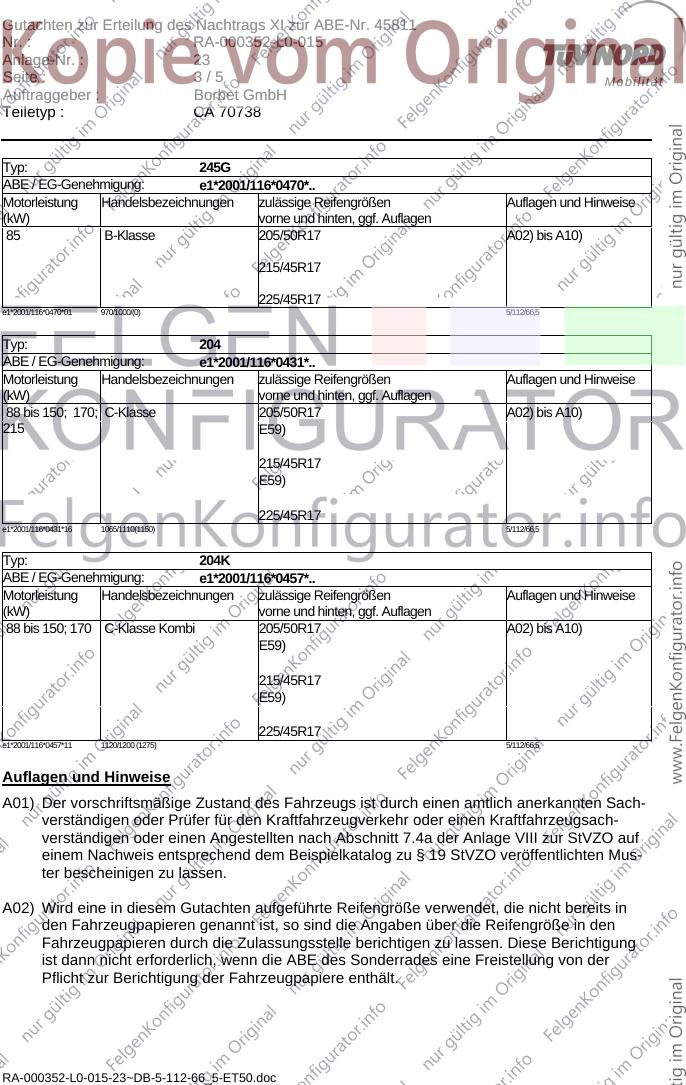

Gutachten zur Erteilung des Nachtrags XI zur ABE-Nr. 45811
Nr. : RA-000352-L0-015
Anlage-Nr. : 23
Seite : 3/5 Mobilität
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738
Typ: 245G
ABE / EG-Genehmigung: e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 B-Klasse 205/50R17 A02) bis A10)
215/45R17
225/45R17
e1*2001/116*0470*01 970/1000/(0) 5/112/66,5
Typ: 204
ABE / EG-Genehmigung: e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 150; 170; C-Klasse 205/50R17 A02) bis A10)
215 E59)
215/45R17
E59)
225/45R17
e1*2001/116*0431*16 1065/1110(1150) 5/112/66,5
Typ: 204K
ABE / EG-Genehmigung: e1*2001/116*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 150; 170 C-Klasse Kombi 205/50R17 A02) bis A10)
E59)
215/45R17
E59)
225/45R17
e1*2001/116*0457*11 1120/1200 (1275) 5/112/66,5
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Abschnitt 7.4a der Anlage VIII zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten Mus-
ter bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
RA-000352-L0-015-23~DB-5-112-66_5-ET50.doc

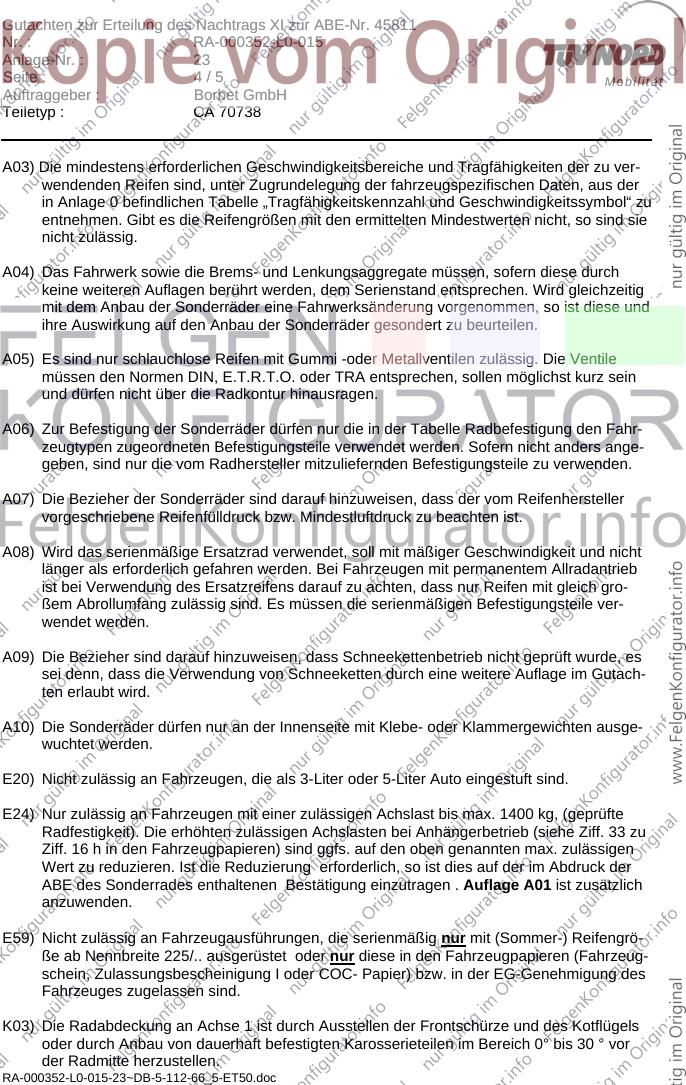

Gutachten zur Erteilung des Nachtrags XI zur ABE-Nr. 45811
Nr. : RA-000352-L0-015
Anlage-Nr. : 23
Seite : 4/5 Mobilität
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu ver-
wendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den Fahr-
zeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders ange-
geben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich gro-
ßem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile ver-
wendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutach-
ten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausge-
wuchtet werden.
E20) Nicht zulässig an Fahrzeugen, die als 3-Liter oder 5-Liter Auto eingestuft sind.
E24) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1400 kg, (geprüfte
Radfestigkeit). Die erhöhten zulässigen Achslasten bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h in den Fahrzeugpapieren) sind ggfs. auf den oben genannten max. zulässigen
Wert zu reduzieren. Ist die Reduzierung erforderlich, so ist dies auf der im Abdruck der
ABE des Sonderrades enthaltenen Bestätigung einzutragen . Auflage A01 ist zusätzlich
anzuwenden.
E59) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit (Sommer-) Reifengrö-
ße ab Nennbreite 225/.. ausgerüstet oder nur diese in den Fahrzeugpapieren (Fahrzeug-
schein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30 ° vor
der Radmitte herzustellen.
RA-000352-L0-015-23~DB-5-112-66_5-ET50.doc
Gutachten zur Erteilung des Nachtrags XI zur ABE-Nr. 45811
Nr. : RA-000352-L0-015
Anlage-Nr. : 23
Seite : 5/5 Mobilität
Auftraggeber : Borbet GmbH
Teiletyp : CA 70738
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50 ° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K68) An Achse 2 sind zwecks ausreichender Freigängigkeit folgende Maßnahmen erforderlich:
- die Radhausausschnittkante (soweit nicht bereits serienmäßig umgelegt) ist ab Stoß-
fänger-Oberkante bis ca. 250 mm nach vorn hin nach oben umzulegen.
T100) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1600 kg bei LI 100 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 800 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten .
T101) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1650 kg bei LI 101 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 825 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten .
Die Anlage Nr. 23 mit den Blättern 1 bis 5 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CA 70738 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 04.11.2010
