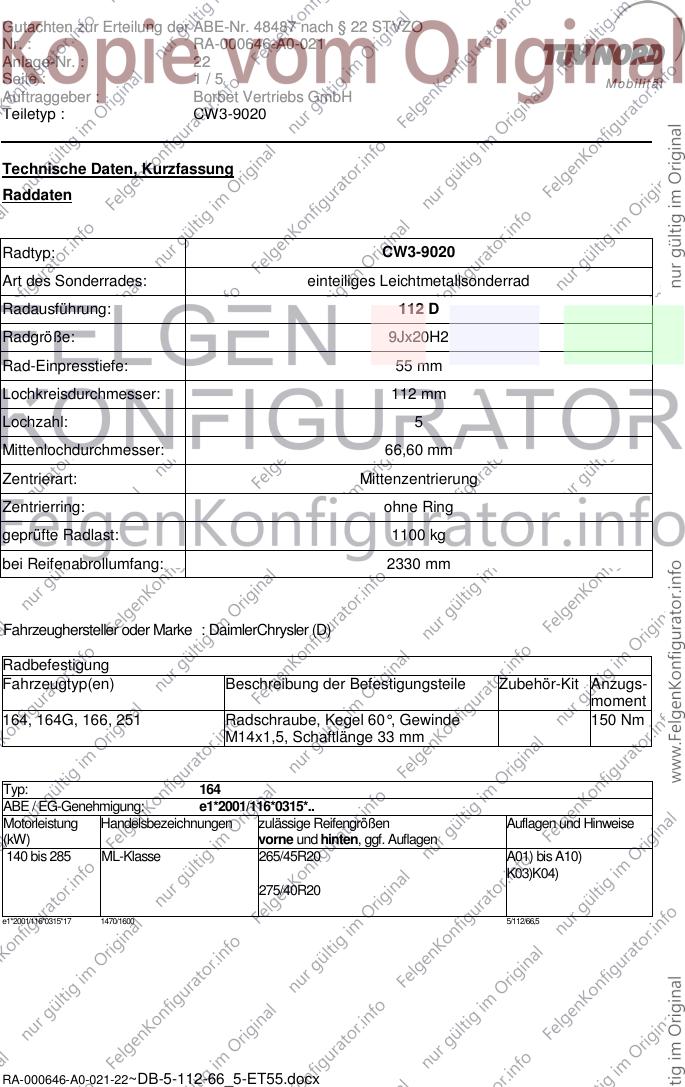

Gutachten zur Erteilung der ABE-Nr. 48487 nach § 22 STVZO
Nr. : RA-000646-A0-021
Anlage-Nr. : 22
Seite : 1/5 M o b ilit ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
Technische Daten, Kurzfassung
Raddaten
Radtyp: CW3-9020
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: 112 D
Radgröße: 9Jx20H2
Rad-Einpresstiefe: 55 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 1100 kg
bei Reifenabrollumfang: 2330 mm
Fahrzeughersteller oder Marke : DaimlerChrysler (D)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
164, 164G, 166, 251 Radschraube, Kegel 60°, Gewinde 150 Nm
M14x1,5, Schaftlänge 33 mm
Typ: 164
ABE / EG-Genehmigung: e1*2001/116*0315*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 285 ML-Klasse 265/45R20 A01) bis A10)
K03)K04)
275/40R20
e1*2001/116*0315*17 1470/1600 5/112/66,5
RA-000646-A0-021-22~DB-5-112-66_5-ET55.docx
Gutachten zur Erteilung der ABE-Nr. 48487 nach § 22 STVZO
Nr. : RA-000646-A0-021
Anlage-Nr. : 22
Seite : 2/5 M o b ilit ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
Typ: 164G
ABE / EG-Genehmigung: e1*2001/116*0340*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 285 GL-Klasse 265/50R20 A02) bis A10)
E75)
275/50R20
285/45R20
e1*2001/116*0340*13 1550/1800/2000 5/112/66,5
Typ: 251
ABE / EG-Genehmigung: e1*2001/116*0341*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 285 R-Klasse 255/45R20 A01) bis A10)
K03)K04)
275/40R20
K01)K02)
e1*2001/116*0341*04 1370/1700/1800 5/112/66,5
Typ: 166
ABE / EG-Genehmigung: e1*2007/46*0598*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 190 M-Klasse 245/45R20 A02) bis A10)B70)E18)
A94)
245/50R20
A01)A94)G01)M00)
255/45R20
A94)
265/45R20
A94)
275/40R20
e1*2007/46*0598*00 5/112/66,5
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000646-A0-021-22~DB-5-112-66_5-ET55.docx
Gutachten zur Erteilung der ABE-Nr. 48487 nach § 22 STVZO
Nr. : RA-000646-A0-021
Anlage-Nr. : 22
Seite : 3/5 M o b ilit ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B70) Nur zulässig an Fahrzeugen mit folgender Bremsanlage an Achse 1: - Fausttsattel
mit bel. Bremsscheibe Ø350x32 mm.
RA-000646-A0-021-22~DB-5-112-66_5-ET55.docx
Gutachten zur Erteilung der ABE-Nr. 48487 nach § 22 STVZO
Nr. : RA-000646-A0-021
Anlage-Nr. : 22
Seite : 4/5 M o b ilit ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der im Abdruck der ABE des
Sonderrades enthaltenen Bestätigung eingetragen werden.
E18) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 21-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
E75) Nicht zulässig an Fahrzeug-Ausführungen, die serienmäßig nur mit Reifengröße ab
Nennbreite 275/.. ausgerüstet sind oder nur solche in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50 °
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben.
Für das verwendete Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier
beschriebenen Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers
nachzuweisen.
RA-000646-A0-021-22~DB-5-112-66_5-ET55.docx
Gutachten zur Erteilung der ABE-Nr. 48487 nach § 22 STVZO
Nr. : RA-000646-A0-021
Anlage-Nr. : 22
Seite : 5/5 M o b ilit ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
Die Anlage Nr. 22 mit den Blättern 1 bis 5 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CW3-9020 des Auftraggebers Borbet Vertriebs GmbH.
Geschäftsstelle Essen, 28.11.2011
