Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 6a
Seite : 1/7 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807

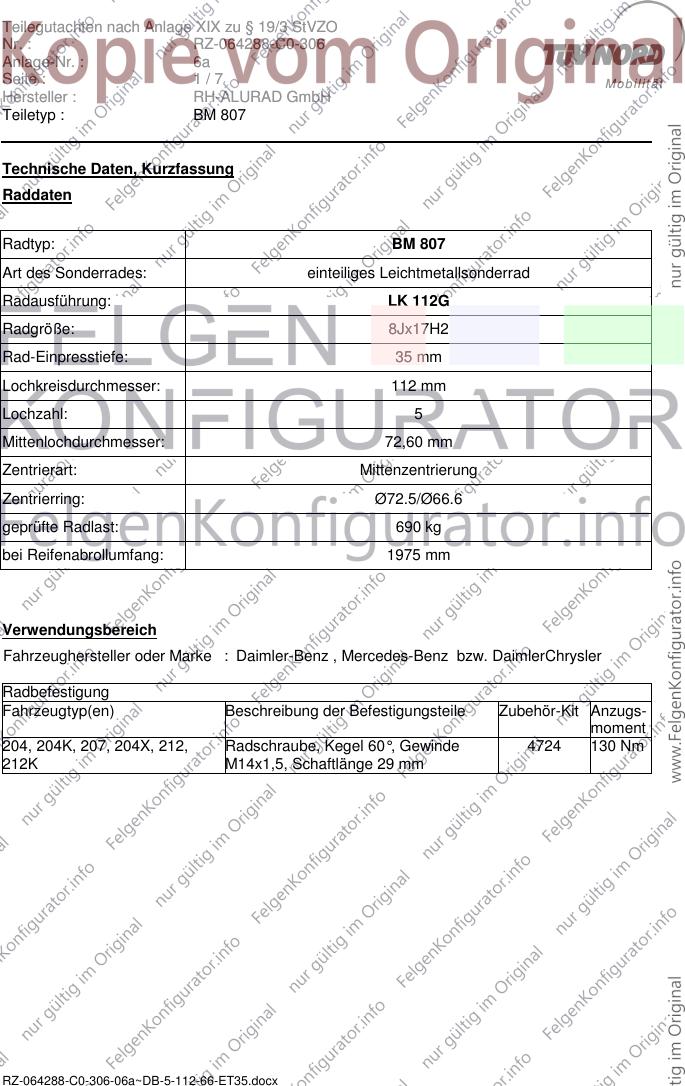

Technische Daten, Kurzfassung
Raddaten
Radtyp: BM 807
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: LK 112G
Radgröße: 8Jx17H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø66.6
geprüfte Radlast: 690 kg
bei Reifenabrollumfang: 1975 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Daimler-Benz , Mercedes-Benz bzw. DaimlerChrysler
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
204, 204K, 207, 204X, 212, Radschraube, Kegel 60°, Gewinde 4724 130 Nm
212K M14x1,5, Schaftlänge 29 mm
RZ-064288-C0-306-06a~DB-5-112-66-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 6a
Seite : 2/7 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807

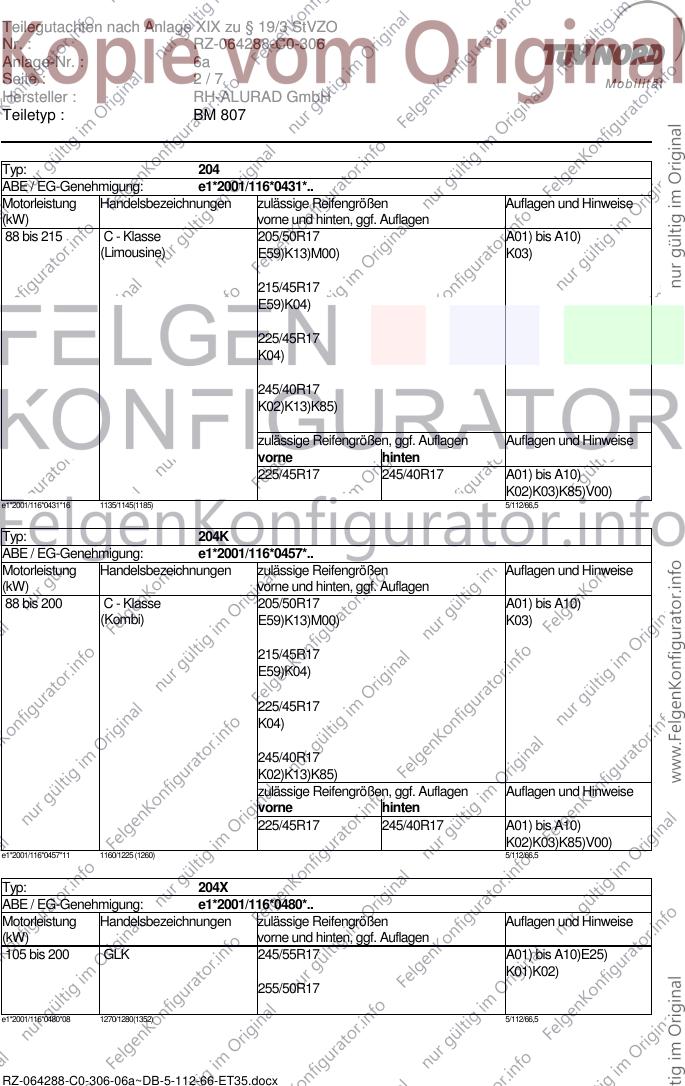

Typ: 204
ABE / EG-Genehmigung: e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 215 C - Klasse 205/50R17 A01) bis A10)
(Limousine) E59)K13)M00) K03)
215/45R17
E59)K04)
225/45R17
K04)
245/40R17
K02)K13)K85)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R17 245/40R17 A01) bis A10)
K02)K03)K85)V00)
e1*2001/116*0431*16 1135/1145(1185) 5/112/66,5
Typ: 204K
ABE / EG-Genehmigung: e1*2001/116*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 200 C - Klasse 205/50R17 A01) bis A10)
(Kombi) E59)K13)M00) K03)
215/45R17
E59)K04)
225/45R17
K04)
245/40R17
K02)K13)K85)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R17 245/40R17 A01) bis A10)
K02)K03)K85)V00)
e1*2001/116*0457*11 1160/1225 (1260) 5/112/66,5
Typ: 204X
ABE / EG-Genehmigung: e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
105 bis 200 GLK 245/55R17 A01) bis A10)E25)
K01)K02)
255/50R17
e1*2001/116*0480*08 1270/1280(1352) 5/112/66,5
RZ-064288-C0-306-06a~DB-5-112-66-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 6a
Seite : 3/7 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807

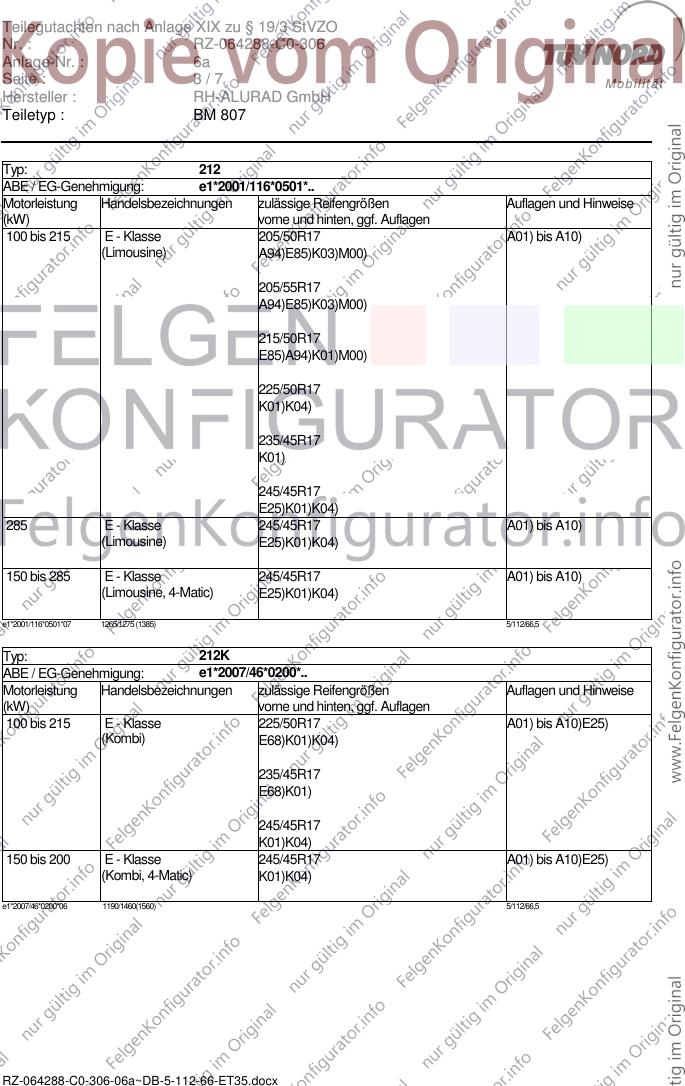

Typ: 212
ABE / EG-Genehmigung: e1*2001/116*0501*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 215 E - Klasse 205/50R17 A01) bis A10)
(Limousine) A94)E85)K03)M00)
205/55R17
A94)E85)K03)M00)
215/50R17
E85)A94)K01)M00)
225/50R17
K01)K04)
235/45R17
K01)
245/45R17
E25)K01)K04)
285 E - Klasse 245/45R17 A01) bis A10)
(Limousine) E25)K01)K04)
150 bis 285 E - Klasse 245/45R17 A01) bis A10)
(Limousine, 4-Matic) E25)K01)K04)
e1*2001/116*0501*07 1265/1275 (1385) 5/112/66,5
Typ: 212K
ABE / EG-Genehmigung: e1*2007/46*0200*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 215 E - Klasse 225/50R17 A01) bis A10)E25)
(Kombi) E68)K01)K04)
235/45R17
E68)K01)
245/45R17
K01)K04)
150 bis 200 E - Klasse 245/45R17 A01) bis A10)E25)
(Kombi, 4-Matic) K01)K04)
e1*2007/46*0200*06 1190/1460(1560) 5/112/66,5
RZ-064288-C0-306-06a~DB-5-112-66-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 6a
Seite : 4/7 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807

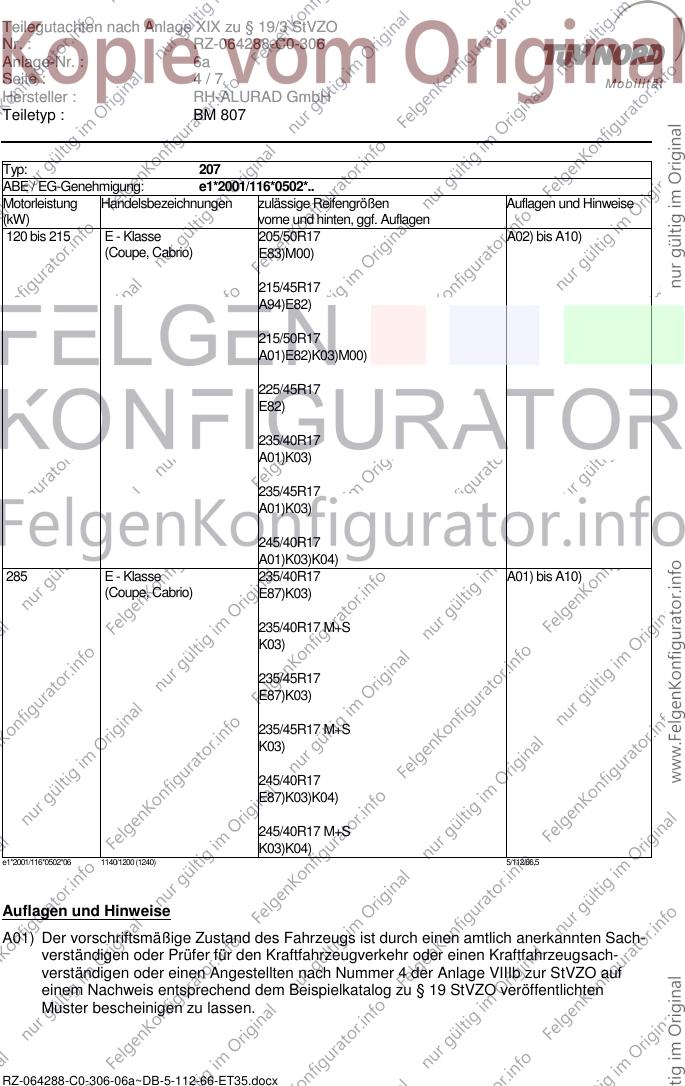

Typ: 207
ABE / EG-Genehmigung: e1*2001/116*0502*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 215 E - Klasse 205/50R17 A02) bis A10)
(Coupe, Cabrio) E83)M00)
215/45R17
A94)E82)
215/50R17
A01)E82)K03)M00)
225/45R17
E82)
235/40R17
A01)K03)
235/45R17
A01)K03)
245/40R17
A01)K03)K04)
285 E - Klasse 235/40R17 A01) bis A10)
(Coupe, Cabrio) E87)K03)
235/40R17 M+S
K03)
235/45R17
E87)K03)
235/45R17 M+S
K03)
245/40R17
E87)K03)K04)
245/40R17 M+S
K03)K04)
e1*2001/116*0502*06 1140/1200 (1240) 5/112/66,5
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RZ-064288-C0-306-06a~DB-5-112-66-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 6a
Seite : 5/7 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807

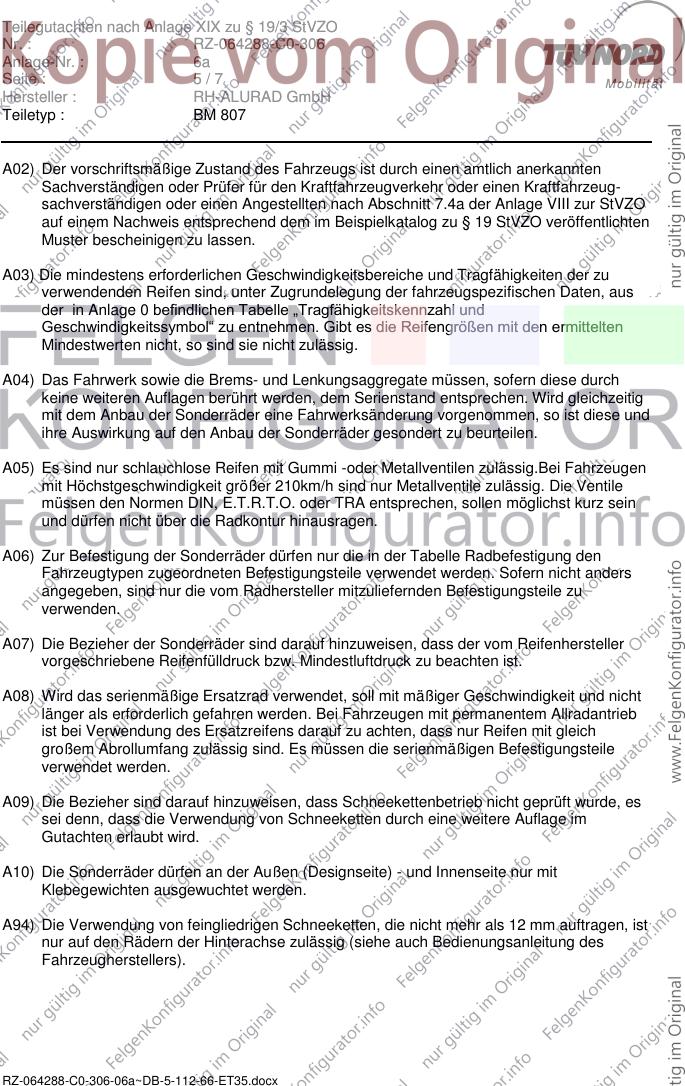

A02) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Abschnitt 7.4a der Anlage VIII zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen an der Außen (Designseite) - und Innenseite nur mit
Klebegewichten ausgewuchtet werden.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
RZ-064288-C0-306-06a~DB-5-112-66-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 6a
Seite : 6/7 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807

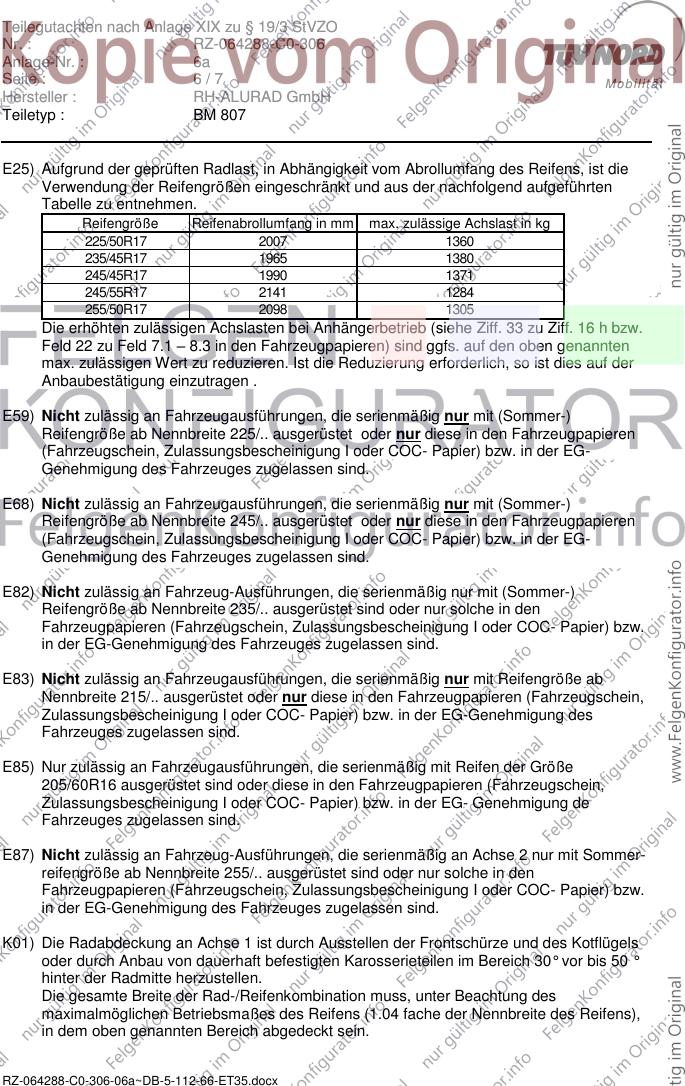

E25) Aufgrund der geprüften Radlast, in Abhängigkeit vom Abrollumfang des Reifens, ist die
Verwendung der Reifengrößen eingeschränkt und aus der nachfolgend aufgeführten
Tabelle zu entnehmen.
Reifengröße Reifenabrollumfang in mm max. zulässige Achslast in kg
225/50R17 2007 1360
235/45R17 1965 1380
245/45R17 1990 1371
245/55R17 2141 1284
255/50R17 2098 1305
Die erhöhten zulässigen Achslasten bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw.
Feld 22 zu Feld 7.1 – 8.3 in den Fahrzeugpapieren) sind ggfs. auf den oben genannten
max. zulässigen Wert zu reduzieren. Ist die Reduzierung erforderlich, so ist dies auf der
Anbaubestätigung einzutragen .
E59) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit (Sommer-)
Reifengröße ab Nennbreite 225/.. ausgerüstet oder nur diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
E68) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit (Sommer-)
Reifengröße ab Nennbreite 245/.. ausgerüstet oder nur diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
E82) Nicht zulässig an Fahrzeug-Ausführungen, die serienmäßig nur mit (Sommer-)
Reifengröße ab Nennbreite 235/.. ausgerüstet sind oder nur solche in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen sind.
E83) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit Reifengröße ab
Nennbreite 215/.. ausgerüstet oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
E85) Nur zulässig an Fahrzeugausführungen, die serienmäßig mit Reifen der Größe
205/60R16 ausgerüstet sind oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG- Genehmigung de
Fahrzeuges zugelassen sind.
E87) Nicht zulässig an Fahrzeug-Ausführungen, die serienmäßig an Achse 2 nur mit Sommer-
reifengröße ab Nennbreite 255/.. ausgerüstet sind oder nur solche in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen sind.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50 °
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RZ-064288-C0-306-06a~DB-5-112-66-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 6a
Seite : 7/7 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807

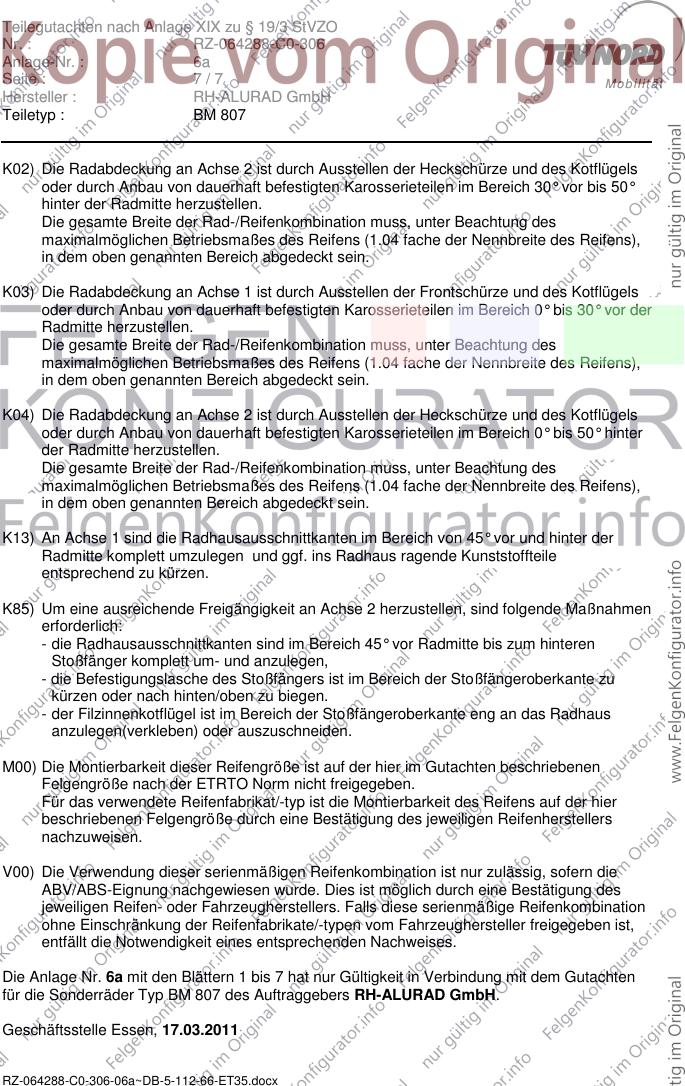

K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile
entsprechend zu kürzen.
K85) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- die Radhausausschnittkanten sind im Bereich 45° vor Radmitte bis zum hinteren
Stoßfänger komplett um- und anzulegen,
- die Befestigungslasche des Stoßfängers ist im Bereich der Stoßfängeroberkante zu
kürzen oder nach hinten/oben zu biegen.
- der Filzinnenkotflügel ist im Bereich der Stoßfängeroberkante eng an das Radhaus
anzulegen(verkleben) oder auszuschneiden.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben.
Für das verwendete Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier
beschriebenen Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers
nachzuweisen.
V00) Die Verwendung dieser serienmäßigen Reifenkombination ist nur zulässig, sofern die
ABV/ABS-Eignung nachgewiesen wurde. Dies ist möglich durch eine Bestätigung des
jeweiligen Reifen- oder Fahrzeugherstellers. Falls diese serienmäßige Reifenkombination
ohne Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist,
entfällt die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 6a mit den Blättern 1 bis 7 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ BM 807 des Auftraggebers RH-ALURAD GmbH.
Geschäftsstelle Essen, 17.03.2011
RZ-064288-C0-306-06a~DB-5-112-66-ET35.docx
