Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 31
Seite : 1 / 11 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638

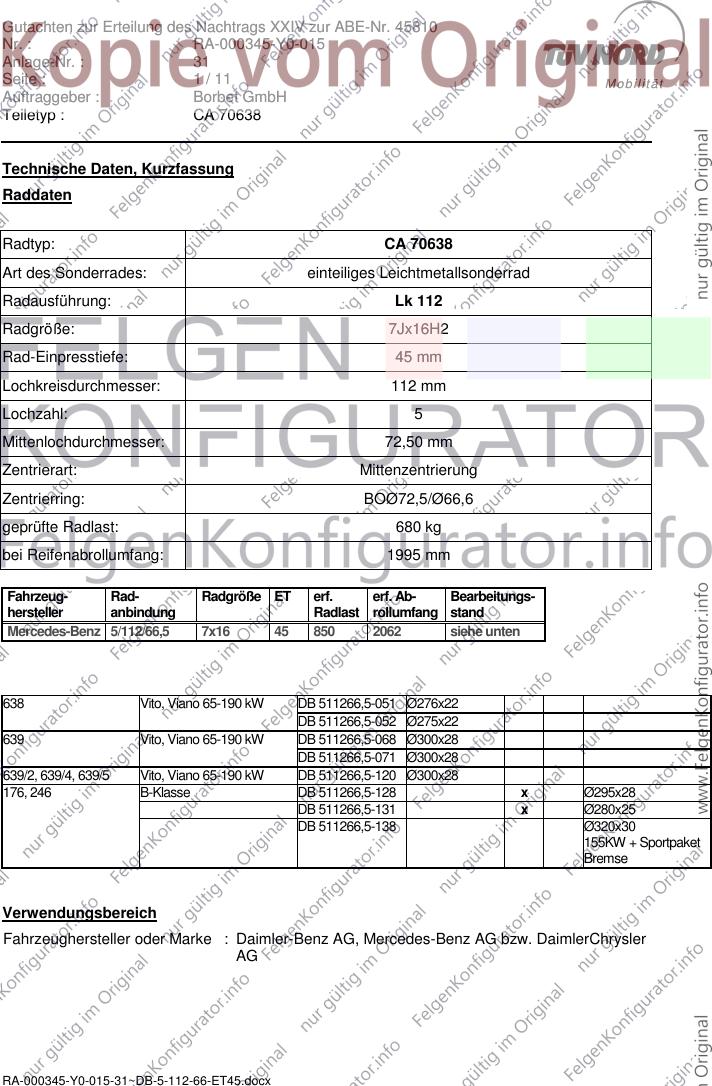

Technische Daten, Kurzfassung
Raddaten
Radtyp: CA 70638
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: Lk 112
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: BOØ72,5/Ø66,6
geprüfte Radlast: 680 kg
bei Reifenabrollumfang: 1995 mm
Fahrzeug- Rad- Radgröße ET erf. erf. Ab- Bearbeitungs-
hersteller anbindung Radlast rollumfang stand
Mercedes-Benz 5/112/66,5 7x16 45 850 2062 siehe unten
638 Vito, Viano 65-190 kW DB 511266,5-051 Ø276x22
DB 511266,5-052 Ø275x22
639 Vito, Viano 65-190 kW DB 511266,5-068 Ø300x28
DB 511266,5-071 Ø300x28
639/2, 639/4, 639/5 Vito, Viano 65-190 kW DB 511266,5-120 Ø300x28
176, 246 B-Klasse DB 511266,5-128 x Ø295x28
DB 511266,5-131 x Ø280x25
DB 511266,5-138 Ø320x30
155KW + Sportpaket
Bremse
Verwendungsbereich
Fahrzeughersteller oder Marke : Daimler-Benz AG, Mercedes-Benz AG bzw. DaimlerChrysler
AG
RA-000345-Y0-015-31~DB-5-112-66-ET45.docx
Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 31
Seite : 2 / 11 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638

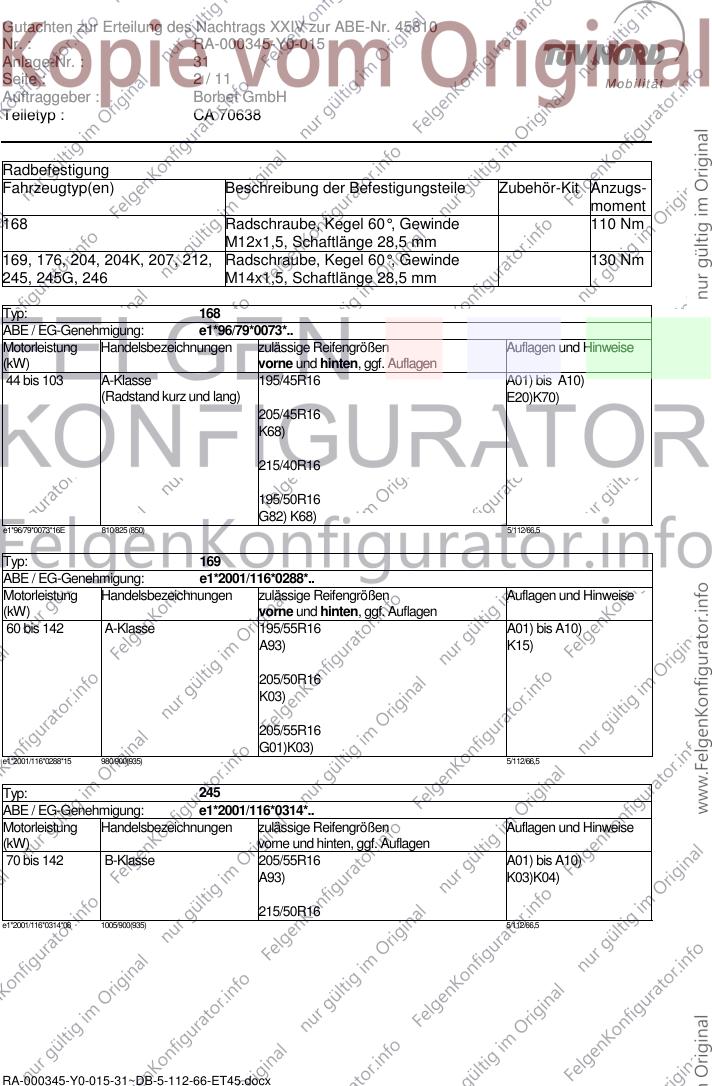

Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
168 Radschraube, Kegel 60°, Gewinde 110 Nm
M12x1,5, Schaftlänge 28,5 mm
169, 176, 204, 204K, 207, 212, Radschraube, Kegel 60°, Gewinde 130 Nm
245, 245G, 246 M14x1,5, Schaftlänge 28,5 mm
Typ: 168
ABE / EG-Genehmigung: e1*96/79*0073*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 103 A-Klasse 195/45R16 A01) bis A10)
(Radstand kurz und lang) E20)K70)
205/45R16
K68)
215/40R16
195/50R16
G82) K68)
e1*96/79*0073*16E 810/825 (850) 5/112/66,5
Typ: 169
ABE / EG-Genehmigung: e1*2001/116*0288*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 142 A-Klasse 195/55R16 A01) bis A10)
A93) K15)
205/50R16
K03)
205/55R16
G01)K03)
e1*2001/116*0288*15 980/900(935) 5/112/66,5
Typ: 245
ABE / EG-Genehmigung: e1*2001/116*0314*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 142 B-Klasse 205/55R16 A01) bis A10)
A93) K03)K04)
215/50R16
e1*2001/116*0314*08 1005/900(935) 5/112/66,5
RA-000345-Y0-015-31~DB-5-112-66-ET45.docx
Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 31
Seite : 3 / 11 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638

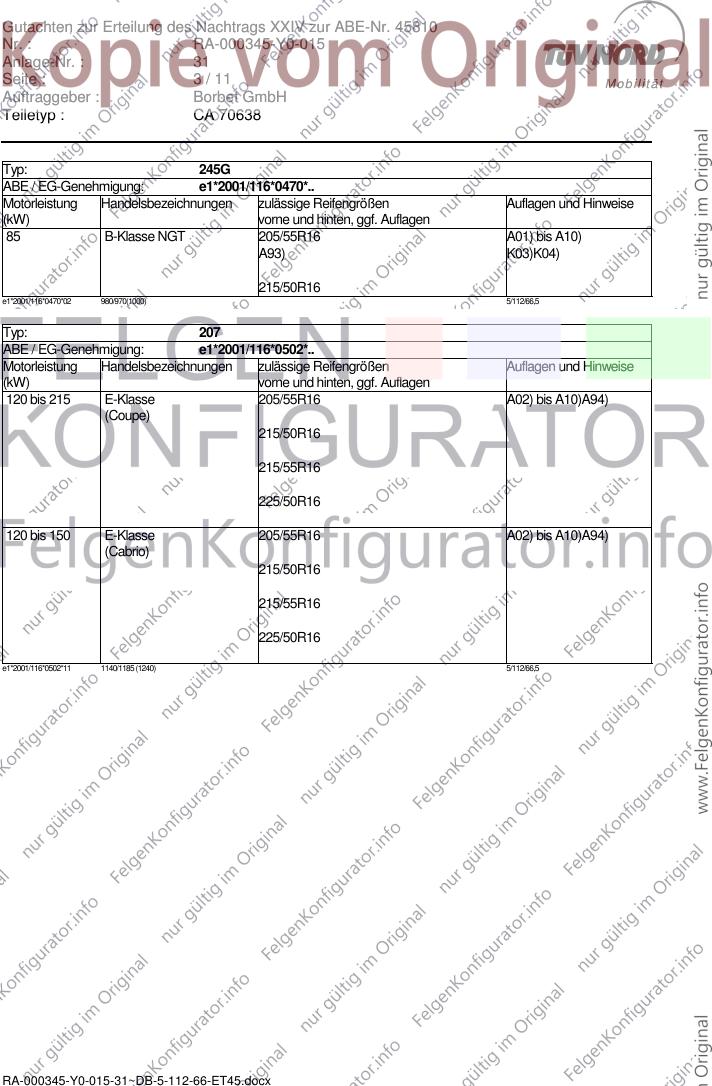

Typ: 245G
ABE / EG-Genehmigung: e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 B-Klasse NGT 205/55R16 A01) bis A10)
A93) K03)K04)
215/50R16
e1*2001/116*0470*02 980/970(1000) 5/112/66,5
Typ: 207
ABE / EG-Genehmigung: e1*2001/116*0502*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 215 E-Klasse 205/55R16 A02) bis A10)A94)
(Coupe)
215/50R16
215/55R16
225/50R16
120 bis 150 E-Klasse 205/55R16 A02) bis A10)A94)
(Cabrio)
215/50R16
215/55R16
225/50R16
e1*2001/116*0502*11 1140/1185 (1240) 5/112/66,5
RA-000345-Y0-015-31~DB-5-112-66-ET45.docx
Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 31
Seite : 4 / 11 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638

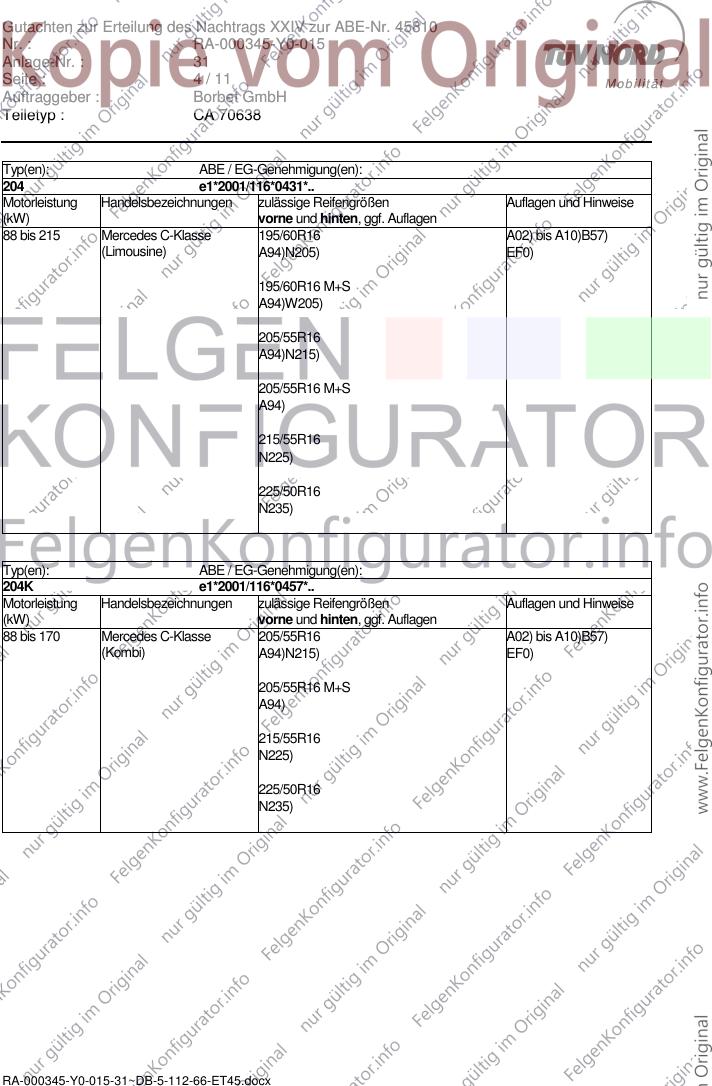

Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 215 Mercedes C-Klasse 195/60R16 A02) bis A10)B57)
(Limousine) A94)N205) EF0)
195/60R16 M+S
A94)W205)
205/55R16
A94)N215)
205/55R16 M+S
A94)
215/55R16
N225)
225/50R16
N235)
Typ(en): ABE / EG-Genehmigung(en):
204K e1*2001/116*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 170 Mercedes C-Klasse 205/55R16 A02) bis A10)B57)
(Kombi) A94)N215) EF0)
205/55R16 M+S
A94)
215/55R16
N225)
225/50R16
N235)
RA-000345-Y0-015-31~DB-5-112-66-ET45.docx
Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 31
Seite : 5 / 11 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
115 bis 150 Mercedes C-Klasse 195/55R16 A02) bis A10)
(Coupe) A94)N205) EF0)
195/55R16 M+S
A94)W205)
195/60R16
A94)N205)
195/60R16 M+S
A94)W205)
205/55R16
A94)N215)
205/55R16 M+S
A94)
215/50R16
A94)N225)
215/55R16
A94a)N225)
225/50R16
A94a)N235)
235/50R16
A01)K01)N245)
RA-000345-Y0-015-31~DB-5-112-66-ET45.docx
Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 31
Seite : 6 / 11 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 150 Mercedes E-Klasse 205/60R16 A02) bis A10)
(Limousine, Ausführungen A94) EF0)
mit kleinsten Serienreifen in
16Zoll) 215/55R16
A94)
225/55R16
A94)
235/50R16
245/50R16
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/55R16 245/50R16 A02) bis A10)
EF0)V00)
Typ(en): ABE / EG-Genehmigung(en):
246 e1*2007/46*0751*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 115 Mercedes B- Klasse 195/55R16 A02) bis A10)
A93)N205)
195/55R16 M+S
A93)W205)
195/60R16
N205)
195/60R16 M+S
W205)
205/55R16
215/50R16
A93)
215/55R16
225/50R16
A01)K04)
235/50R16
A01)K04)K13)K22)
RA-000345-Y0-015-31~DB-5-112-66-ET45.docx
Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 31
Seite : 7 / 11 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ(en): ABE / EG-Genehmigung(en):
176 e1*2007/46*0928*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 125 Mercedes A-Klasse 195/60R16 A02) bis A10)
N205) E93)EF0)
195/60R16 M+S
W205)
205/55R16
215/50R16
A01)A93a)K04)
215/55R16
A01)K04)
225/50R16
A01)K04)
235/50R16
A01)K01)K04)K13)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
RA-000345-Y0-015-31~DB-5-112-66-ET45.docx
Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 31
Seite : 8 / 11 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638

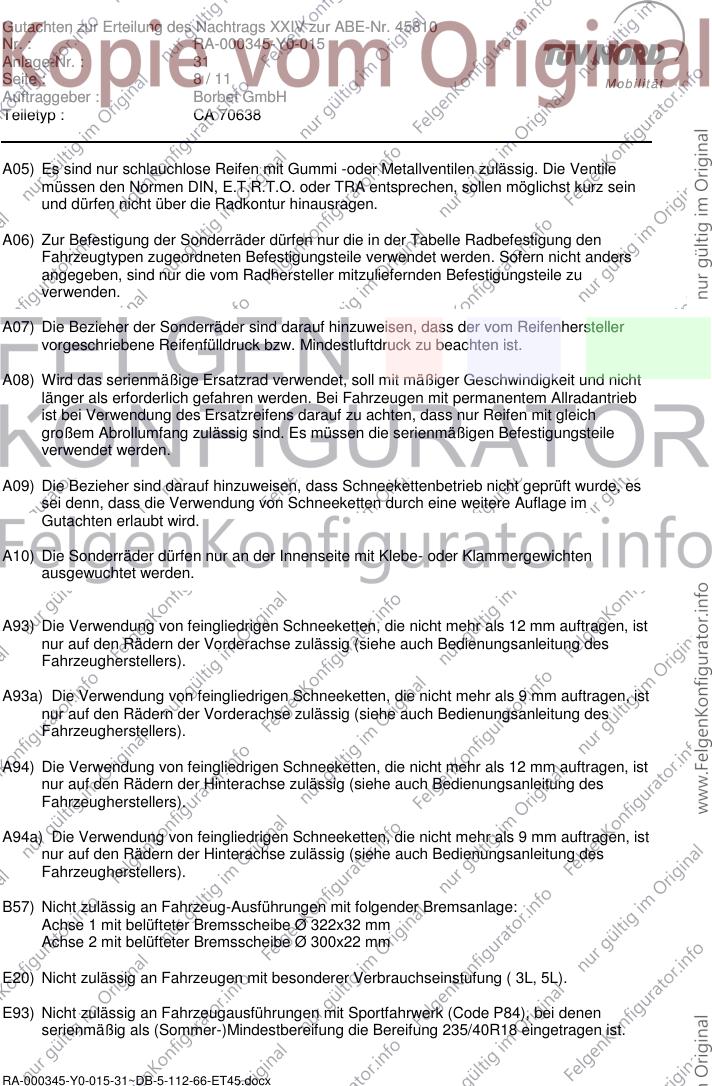

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B57) Nicht zulässig an Fahrzeug-Ausführungen mit folgender Bremsanlage:
Achse 1 mit belüfteter Bremsscheibe Ø 322x32 mm
Achse 2 mit belüfteter Bremsscheibe Ø 300x22 mm
E20) Nicht zulässig an Fahrzeugen mit besonderer Verbrauchseinstufung ( 3L, 5L).
E93) Nicht zulässig an Fahrzeugausführungen mit Sportfahrwerk (Code P84), bei denen
serienmäßig als (Sommer-)Mindestbereifung die Bereifung 235/40R18 eingetragen ist.
RA-000345-Y0-015-31~DB-5-112-66-ET45.docx
Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 31
Seite : 9 / 11 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638

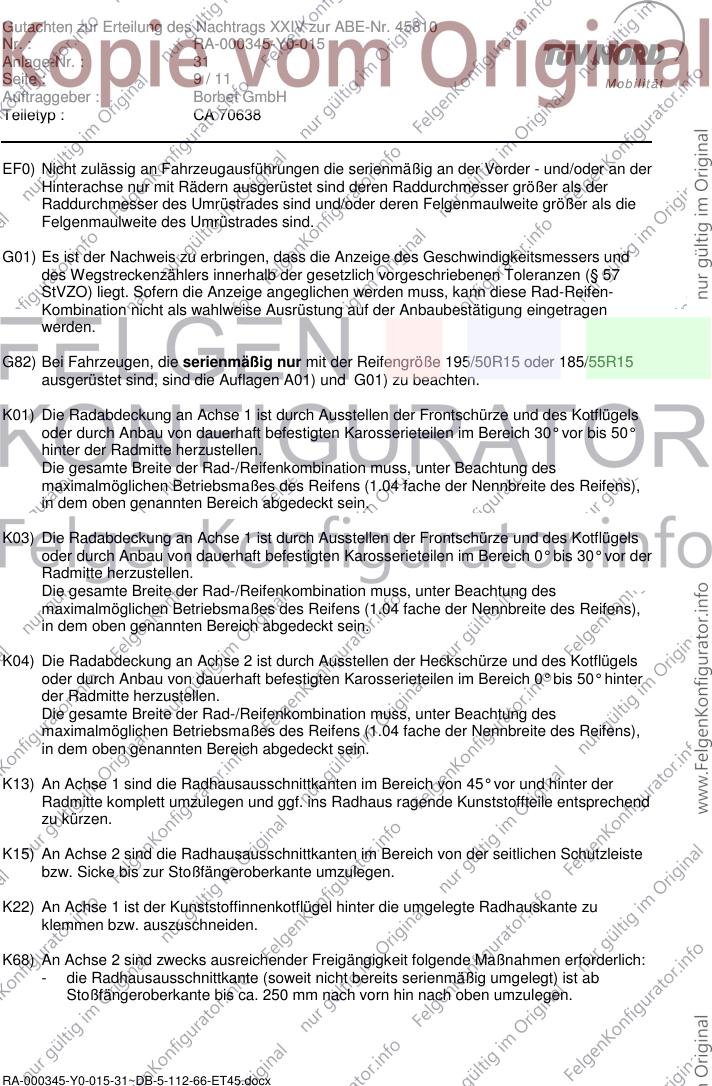

EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G82) Bei Fahrzeugen, die serienmäßig nur mit der Reifengröße 195/50R15 oder 185/55R15
ausgerüstet sind, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K68) An Achse 2 sind zwecks ausreichender Freigängigkeit folgende Maßnahmen erforderlich:
- die Radhausausschnittkante (soweit nicht bereits serienmäßig umgelegt) ist ab
Stoßfängeroberkante bis ca. 250 mm nach vorn hin nach oben umzulegen.
RA-000345-Y0-015-31~DB-5-112-66-ET45.docx
Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 31
Seite : 10 / 11 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
K70) An Achse 1 sind zwecks ausreichender Radabdeckung folgende Maßnahmen
erforderlich:
- die Radhauskante oberhalb des Stoßfängers ist um ca. 10 ...15 mm auszustellen
(Befestigungsstelle unterlegen),
- die Stoßfängerenden sind entsprechend weit auszustellen,
- ab Stoßfängeroberkante -nach unten hin - sind geeignete Spritzecken anzubringen
(ggf. auch durch Tieferlegung zu erreichen).
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
W205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 205/ .. oder größer ausgerüstet sind
und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000345-Y0-015-31~DB-5-112-66-ET45.docx
Gutachten zur Erteilung des Nachtrags XXIV zur ABE-Nr. 45810
Nr. : RA-000345-Y0-015
Anlage-Nr. : 31
Seite : 11 / 11 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Die Anlage Nr. 31 mit den Blättern 1 bis 11 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CA 70638 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 19.11.2012
RA-000345-Y0-015-31~DB-5-112-66-ET45.docx
