Gutachten 366-0286-05-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 46182
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TU6
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2011
__________________________________________________________________________________________________________________
Seite: 1 von 14
Fahrzeughersteller : DAIMLER BENZ, DAIMLER (D), MERCEDES-BENZ
Raddaten:
Radgröße nach Norm : 7 1/2 J X 16 H2 Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TU68W666 LK112 ET35 ohne 66,6 730 2100 04/07
TU68666 LK112 ET35 ohne 66,6 730 2100 04/05
Verwendungsbereich/Fz-Hersteller : DAIMLER BENZ, DAIMLER (D), MERCEDES-BENZ
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 24 mm, Kegelw. 60 Grad,
für Typ : 210 K; H0; 210; 203; 203 K; 414; 202; 203 CL; 168; 171; 208;
170; 209
Zubehör : AEZ Artikel-Nr. ZJMH
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad, für
Typ : 204; 204 K; 211; 169; 212; 207; 245; 172; 211K; 220; 212K
Zubehör : AEZ Artikel-Nr. ZJMM
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : H0; 168; 170; 171; 202; 203; 203 CL; 203 K; 208;
209; 210; 210 K
130 Nm für Typ : 169; 172; 204; 204 K; 207; 211; 211K; 212; 212K;
245; 414
150 Nm für Typ : 220
Verkaufsbezeichnung: A-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
168 e1*96/79*0073*.. 44 - 103 205/45R16-83 MA0; 10N; 11A; 21B; kurzer Radstand;
22B; 22F; 24C; 24D 10B; 11B; 11G; 11H;
215/40R16-82 MA0; 11A; 21B; 22B; 12A; 51A; 71K; 721;
22F; 24C; 24D 73C; 74A; 915
169 e1*2001/116*0288*.. 60 - 142 195/55R16 87 11A; 22I; 24C; 24D; 65T 10B; 11B; 11G; 11H;
205/50R16 87 11A; 22B; 24C; 24D 12A; 51A; 71K; 721;
205/55R16 90 11A; 22B; 24C; 24D 73C; 74A
225/45R16 89 11A; 22B; 24C; 24D
225/50R16 92 11A; 21P; 22B; 22H; 24C;
24D
Verkaufsbezeichnung: B-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245 e1*2001/116*0314*.. 70 - 85 195/55R16 87 11A; 24J; 24M; 51J; 65T 10B; 11B; 11G; 11H;
70 - 142 205/50R16 87 11A; 22I; 24J; 24M 12A; 51A; 71K; 721;
205/55R16 90 11A; 22I; 24J; 24M 73C; 74A; 76U
215/55R16 93 11A; 22B; 24C; 24D; 54A
225/50R16 92 11A; 21P; 22B; 24C; 24D
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0286-05-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 46182
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TU6
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2011
__________________________________________________________________________________________________________________
Seite: 2 von 14
Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
H0 e1*92/53*0001*.., 55 - 132 205/55R16-88 ohne Nacharbeit ab 10B; 11B; 11G; 11H;
G363 Werk; 11A; 21B; 21J 12A; 51A; 71K; 721;
205/55R16-88 Nacharbeit VA ab Werk 73C; 74A
55 - 145 225/45R16-89
245/45R16-94 11A; 22D; 57F; 682
141 - 145 205/55R16 89 ohne Nacharbeit ab
Werk; 11A; 21B; 21J
205/55R16 89 Nacharbeit VA ab Werk
202 e1*93/81*0034*.. 55 - 110 205/55R16-88 11A; 21B 10B; 11B; 11G; 11H;
225/45R16-89 11A; 54A 12A; 51A; 71K; 721;
125 - 145 205/55R16 91 11A; 21B 73C; 74A
225/45R16 11A; 54A; 631
203 e1*98/14*0139*.. 125 - 170 205/55R16 51G nicht f.Fz
m.Sportpaket
17"AMG;
Nur 4-MATIC;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 76U
203 e1*98/14*0139*.. 75 - 170 205/55R16 12M; 51G Reifen mit
Schneeketten; nicht
f.Fz m.Sportpaket
17"AMG; Heckantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74A; 76U
203 e1*98/14*0139*.. 125 - 170 205/55R16 12M; 51G Reifen mit
Schneeketten; nicht
f.Fz m.Sportpaket
17"AMG; Nur
4-MATIC;
10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74A; 76U
203 e1*98/14*0139*.. 75 - 170 205/55R16 51G nicht f.Fz
m.Sportpaket
17"AMG;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 76U
203 CL e1*98/14*0159*.. 75 - 160 205/55R16 51G Nur bis
e1*98/14*0159*18;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 76U; MBY
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0286-05-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 46182
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TU6
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2011
__________________________________________________________________________________________________________________
Seite: 3 von 14
Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
203 CL e1*98/14*0159*.. 75 - 160 205/55R16 12M; 51G Reifen mit
Schneeketten; Nur
bis
e1*98/14*0159*18;
Heckantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74A; 76U; MBY
203 K e1*98/14*0158*.. 125 - 170 205/55R16 51G nicht f.Fz
m.Sportpaket
17"AMG;
Nur 4-MATIC;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 76U
203 K e1*98/14*0158*.. 75 - 170 205/55R16 12M; 51G Reifen mit
Schneeketten; nicht
f.Fz m.Sportpaket
17"AMG; Heckantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74A; 76U
203 K e1*98/14*0158*.. 75 - 170 205/55R16 51G nicht f.Fz
m.Sportpaket
17"AMG;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 76U
203 K e1*98/14*0158*.. 125 - 170 205/55R16 12M; 51G Reifen mit
Schneeketten; nicht
f.Fz m.Sportpaket
17"AMG; Nur
4-MATIC;
10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74A; 76U
204 e1*2001/116*0431*.. 100 - 170 205/55R16 91 11A; 24J; 24M Limousine;
215/55R16 93 11A; 24J; 24M Heckantrieb;
225/50R16 92 11A; 21P; 22I; 24J; 24M 10B; 11B; 11G; 11H;
245/45R16 94 11A; 22I; 24M; 57F; 682 12A; 51A; 71K; 721;
73C; 74A; 76U
204 e1*2001/116*0431*.. 115 - 150 205/50R16 91 11A; 24J; 26B; 26N; 27I Coupe; Heckantrieb;
205/55R16 91 11A; 24J; 26B; 26N; 27I 10B; 11B; 11G; 11H;
215/55R16 93 11A; 24J; 26B; 26N; 27I 12A; 51A; 71K; 721;
225/45R16 89Y 11A; 24J; 26B; 26N; 27I; 729; 73C; 74A; 76U
5FM; 685
225/50R16 92 11A; 24J; 248; 26B; 26N;
27H; 27I
245/45R16 94 11A; 248; 27H; 27I; 57F;
67N; 682
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0286-05-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 46182
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TU6
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2011
__________________________________________________________________________________________________________________
Seite: 4 von 14
Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 e1*2001/116*0431*.. 150 - 170 205/55R16 91 11A; 24J; 24M Nur 4-MATIC;
215/55R16 93 11A; 24J; 24M Limousine;
225/50R16 92 11A; 21P; 22I; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 76U
204 K e1*2001/116*0457*.. 100 - 170 205/55R16 11A; 24J; 24M; 51G Kombi; Heckantrieb;
215/55R16 93 11A; 21P; 24J; 24M 10B; 11B; 11G; 11H;
225/50R16 11A; 21P; 22I; 22M; 24J; 12A; 51A; 71K; 721;
24M; 51G; 57T 73C; 74A; 76U
245/45R16 94 11A; 22I; 22M; 24M; 57F;
682
Verkaufsbezeichnung: CLC-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
203 CL e1*98/14*0159*.. 75 - 150 205/55R16 91 Ab e1*98/14*0159*19;
225/50R16 51G; 57F; 57T Heckantrieb;
225/50R16 92 10B; 11B; 11G; 11H;
245/45R16 94 57F; 682 12A; 51A; 71K; 721;
73C; 74A; 76U
Verkaufsbezeichnung: CLK-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
209 e1*98/14*0184*.. 100 - 170 205/55R16 51G Cabrio; Coupe;
225/50R16 92 57F; 57T 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 76U
Verkaufsbezeichnung: E-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
210 e1*93/81*0022*.. 55 - 110 205/55R16 89 nicht für
55 - 150 225/50R16-92 11A; 21B; 24J; 362; 57T gepanzerte Fz;
55 - 165 215/55R16 51G Heckantrieb;
245/45R16-94 57F; 682 10B; 10S; 11B; 11G;
150 - 165 225/50R16 11A; 21B; 24J; 362; 631 11H; 12A; 51A; 71K;
721; 729; 73C; 74A;
76U
210 e1*93/81*0022*.. 150 - 165 215/55R16 51G nicht für
225/50R16 631 gepanzerte Fz;
Allradantrieb;
10B; 10S; 11B; 11G;
11H; 12A; 51A; 71K;
721; 729; 73C; 74A;
76U
210 e1*93/81*0022*.. 150 - 165 215/55R16 12M; 51G Reifen mit
Schneeketten; nicht
für gepanzerte Fz;
Allradantrieb;
10B; 10S; 11B; 11G;
11H; 51A; 71K; 721;
729; 73C; 74A; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0286-05-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 46182
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TU6
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2011
__________________________________________________________________________________________________________________
Seite: 5 von 14
Verkaufsbezeichnung: E-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
210 e1*93/81*0022*.. 55 - 165 215/55R16 12M; 51G Reifen mit
Schneeketten; nicht
für gepanzerte Fz;
Heckantrieb;
10B; 10S; 11B; 11G;
11H; 51A; 71K; 721;
729; 73C; 74A; 76U
210 K e1*93/81*0033*.. 150 - 165 215/55R16 51G Allradantrieb;
225/55R16-94 11A; 21B; 54A 10B; 10S; 11B; 11G;
11H; 12A; 51A; 71K;
721; 729; 73C; 74A;
76U
210 K e1*93/81*0033*.. 83 - 165 215/55R16 51G Heckantrieb;
225/50R16-92 11A; 57E; 682 10B; 10S; 11B; 11G;
245/45R16-94 57F; 682 11H; 12A; 51A; 71K;
100 - 110 205/55R16 89 51J; 57E; 57T 721; 729; 73C; 74A;
225/50R16 11A; 5GM; 57T; 631 76U
210 K e1*93/81*0033*.. 83 - 165 215/55R16 12M; 51G Reifen mit
Schneeketten;
10B; 10S; 11B; 11G;
11H; 51A; 71K; 721;
729; 73C; 74A; 76U
211 e1*2001/116*0183*.., 75 - 170 205/60R16 12T; 51G Reifen mit
e1*98/14*0183*..
75 - 200 225/55R16 95 12T Schneeketten;
Heckantrieb;
10B; 10S; 11B; 11G;
11H; 51A; 71K; 721;
729; 73C; 74A; 76T;
76U
211 e1*2001/116*0183*.. 130 - 200 225/55R16 51G Nur 4-MATIC;
235/50R16 95 Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 76U
211 e1*2001/116*0183*.., 75 - 110 225/50R16 92 Heckantrieb;
e1*98/14*0183*..
75 - 135 225/50R16 92W 10B; 10S; 11B; 11G;
75 - 170 205/60R16 51G 11H; 12K; 51A; 71K;
215/55R16 93 51J 721; 729; 73C; 74A;
75 - 200 225/50R16 92Y 76T; 76U
225/55R16 95
211K e1*2001/116*0213*.. 100 - 135 225/50R16 92W 57E; 682 Heckantrieb;
245/45R16 94W 5HI; 57F; 682 10B; 10S; 11B; 11G;
100 - 200 225/55R16 95 11H; 12K; 51A; 71K;
721; 729; 73C; 74A;
76T; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0286-05-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 46182
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TU6
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2011
__________________________________________________________________________________________________________________
Seite: 6 von 14
Verkaufsbezeichnung: E-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
211K e1*2001/116*0213*.. 100 - 200 225/55R16 95 12T Reifen mit
Schneeketten;
Heckantrieb;
10B; 10S; 11B; 11G;
11H; 51A; 71K; 721;
729; 73C; 74A; 76T;
76U
211K e1*2001/116*0213*.. 130 - 200 225/55R16 51G Nur 4-MATIC;
235/50R16 95 Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 76U
212 e1*2001/116*0501*.. 100 - 150 205/60R16 51G Stufenheck;
215/55R16 93W 11A; 21P; 51J Heckantrieb;
100 - 215 225/50R16 92Y 11A; 21P; 24J; 248 10B; 11B; 11G; 11H;
225/55R16 95W 11A; 21P; 24J; 248 12A; 51A; 71K; 721;
245/45R16 94Y 11A; 248; 57F; 682 729; 73C; 74A; 76T;
76U
212K e1*2007/46*0200*.. 100 - 215 225/55R16 99 11A; 245 Kombi; Heckantrieb;
235/50R16 99 11A; 245 10B; 11B; 11G; 11H;
245/50R16 97Y 11A; 21P; 24J 12A; 51A; 71K; 721;
729; 73C; 74A; 75I;
76U
Verkaufsbezeichnung: E-KLASSE COUPE, CABRIO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
207 e1*2001/116*0502*.. 125 - 215 205/55R16 51G Coupe; Heckantrieb;
205/60R16 92 10B; 11B; 11G; 11H;
215/55R16 93 12A; 51A; 71K; 721;
225/50R16 92 11A; 21P; 248; 57T 729; 73C; 74A; 76U
Verkaufsbezeichnung: MERCEDES-BENZ CLK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
208 e1*96/27*0054*.. 100 - 160 205/55R16 12M; 51G Reifen mit
Schneeketten;
Cabrio; Coupe;
10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74A; 76U
208 e1*96/27*0054*.. 100 - 160 205/55R16 51G Cabrio; Coupe;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0286-05-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 46182
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TU6
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2011
__________________________________________________________________________________________________________________
Seite: 7 von 14
Verkaufsbezeichnung: S-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
220 e1*97/27*0099*.. 180 225/60R16 98 11A; 21B Nicht für Fz. m.
245/55R16 100 11A; 22B; 22L Länge 6158 mm;
nicht für
gepanzerte Fz; Nur
4-MATIC;
10B; 10S; 11B; 11G;
11H; 12A; 51A; 71K;
721; 729; 73C; 74A;
76U
220 e1*97/27*0099*.. 145 - 165 225/60R16-98 11A; 21B Nicht für Fz. m.
Länge 6158 mm;
Heckantrieb;
10B; 10S; 11B; 11G;
11H; 12A; 51A; 71K;
721; 729; 73C; 74A;
76U; MBN
Verkaufsbezeichnung: SLK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
170 e1*95/54*0039*.. 100 - 160 205/55R16 51G 10B; 11B; 11G; 11H;
225/50R16 92 57F; 57T 12A; 51A; 71K; 721;
73C; 74A
170 e1*95/54*0039*.. 100 - 160 205/55R16 12M; 51G Reifen mit
Schneeketten;
10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74A
171 e1*2001/116*0262*.. 120 - 170 205/55R16 12T; 51G Reifen mit
Schneeketten;
10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74A; 76U
171 e1*2001/116*0262*.. 120 - 170 205/55R16 51G 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 76U
172 e1*2007/46*0548*.. 135 - 150 205/50R16 87 Cabrio; Heckantrieb;
205/55R16 91 10B; 11B; 11G; 11H;
215/55R16 93 11A; 26P 12A; 51A; 71K; 721;
225/45R16 89 729; 73C; 74A; 76U
225/50R16 92 11A; 26P; 57T
245/45R16 94 57F; 67N; 682
Verkaufsbezeichnung: VANEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
414 e1*2001/116*0185*.., 55 - 92 205/45R16 87 11A; 24J; 24M 10B; 11B; 11G; 11H;
e1*98/14*0185*..
215/45R16 86 11A; 21B; 22B; 22D; 24J; 12A; 51A; 71K; 721;
24M 73C; 74A
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0286-05-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 46182
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TU6
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2011
__________________________________________________________________________________________________________________
Seite: 8 von 14
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10N) Gegebenenfalls aufgeführte Fabrikatsbindungen/-empfehlungen in den Fahrzeugpapieren bzw. der
Betriebsanleitung sind zu beachten oder es dürfen nur die vom Fahrzeughersteller freigegebenen
Reifenfabrikate verwendet werden.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0286-05-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 46182
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TU6
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2011
__________________________________________________________________________________________________________________
Seite: 9 von 14
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22D) Durch Nacharbeit der hinteren Radhäuser im Bereich der Radinnenseite ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0286-05-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 46182
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TU6
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2011
__________________________________________________________________________________________________________________
Seite: 10 von 14
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
362) Durch Begrenzen des Lenkeinschlages an der Vorderachse ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0286-05-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 46182
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TU6
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2011
__________________________________________________________________________________________________________________

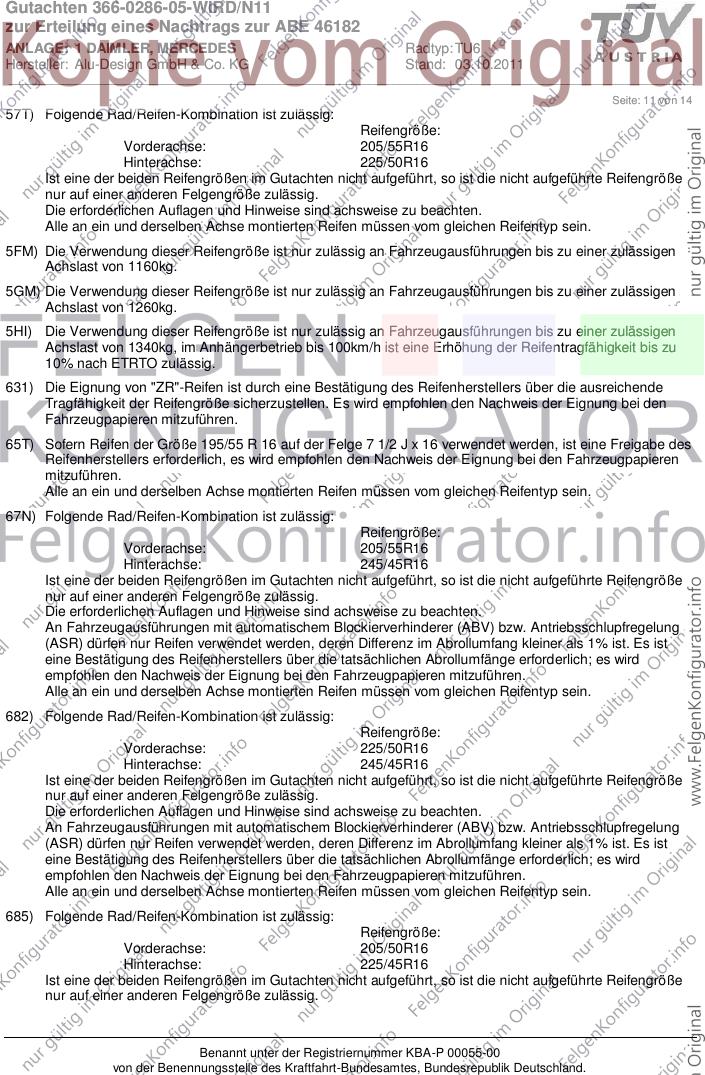

Seite: 11 von 14
57T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R16
Hinterachse: 225/50R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
65T) Sofern Reifen der Größe 195/55 R 16 auf der Felge 7 1/2 J x 16 verwendet werden, ist eine Freigabe des
Reifenherstellers erforderlich, es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren
mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67N) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R16
Hinterachse: 245/45R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
682) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/50R16
Hinterachse: 245/45R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
685) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/50R16
Hinterachse: 225/45R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0286-05-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 46182
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TU6
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2011
__________________________________________________________________________________________________________________

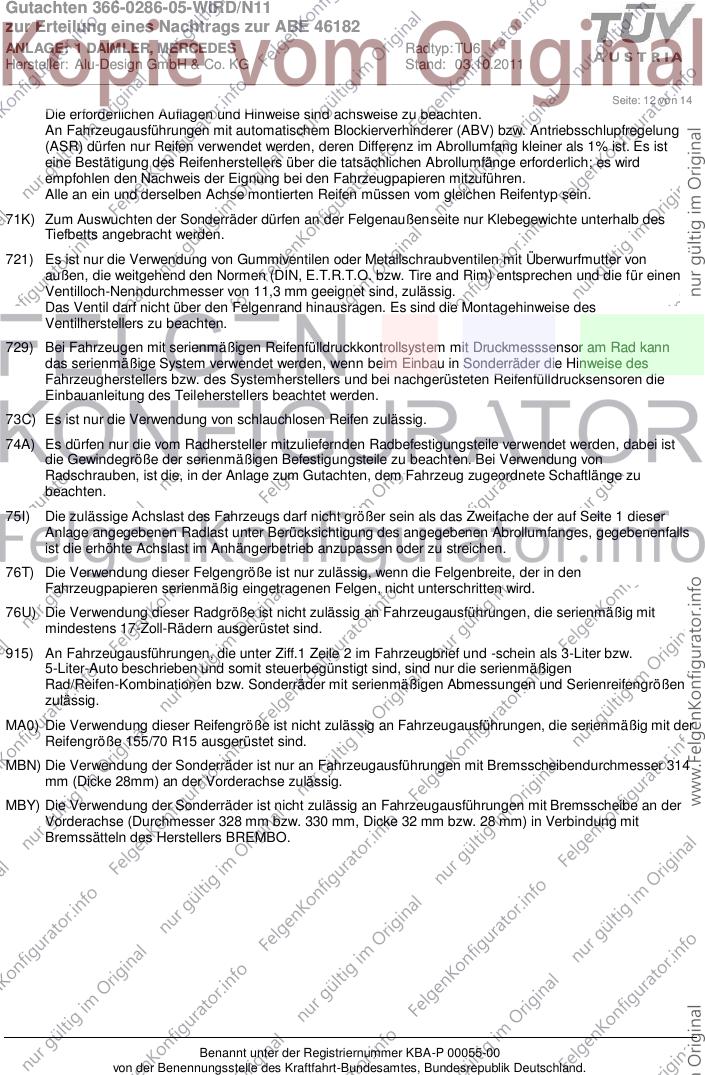

Seite: 12 von 14
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
915) An Fahrzeugausführungen, die unter Ziff.1 Zeile 2 im Fahrzeugbrief und -schein als 3-Liter bzw.
5-Liter-Auto beschrieben und somit steuerbegünstigt sind, sind nur die serienmäßigen
Rad/Reifen-Kombinationen bzw. Sonderräder mit serienmäßigen Abmessungen und Serienreifengrößen
zulässig.
MA0) Die Verwendung dieser Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit der
Reifengröße 155/70 R15 ausgerüstet sind.
MBN) Die Verwendung der Sonderräder ist nur an Fahrzeugausführungen mit Bremsscheibendurchmesser 314
mm (Dicke 28mm) an der Vorderachse zulässig.
MBY) Die Verwendung der Sonderräder ist nicht zulässig an Fahrzeugausführungen mit Bremsscheibe an der
Vorderachse (Durchmesser 328 mm bzw. 330 mm, Dicke 32 mm bzw. 28 mm) in Verbindung mit
Bremssätteln des Herstellers BREMBO.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0286-05-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 46182
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TU6
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2011
__________________________________________________________________________________________________________________
Seite: 13 von 14
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204
Genehm.Nr.: e1*2001/116*0431*..
Handelsbez.: C-KLASSE
Variante(n): Coupe, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 245 y = 350 VA
26P x = 195 y = 300 VA
27B x = 340 y = 260 HA
27I x = 290 y = 210 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 245 y = 350 8 VA
26J x = 245 y = 350 17 VA
27H x = 340 y = 260 8 HA
27F x = 340 y = 260 28 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0286-05-WIRD/N11
zur Erteilung eines Nachtrags zur ABE 46182
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TU6
Hersteller: Alu-Design GmbH & Co. KG Stand: 03.10.2011
__________________________________________________________________________________________________________________
Seite: 14 von 14
Fahrzeug:
Hersteller: MERCEDES
Fahrzeugtyp: 172
Genehm.Nr.: e1*2007/46*0548*..
Handelsbez.: SLK
Variante(n): Cabrio, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 250 y = 250 VA
26B x = 300 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 300 8 VA
26J x = 300 y = 300 18 VA
27H x = 280 y = 300 8 HA
27F x = 280 y = 300 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
