GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55061612 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH

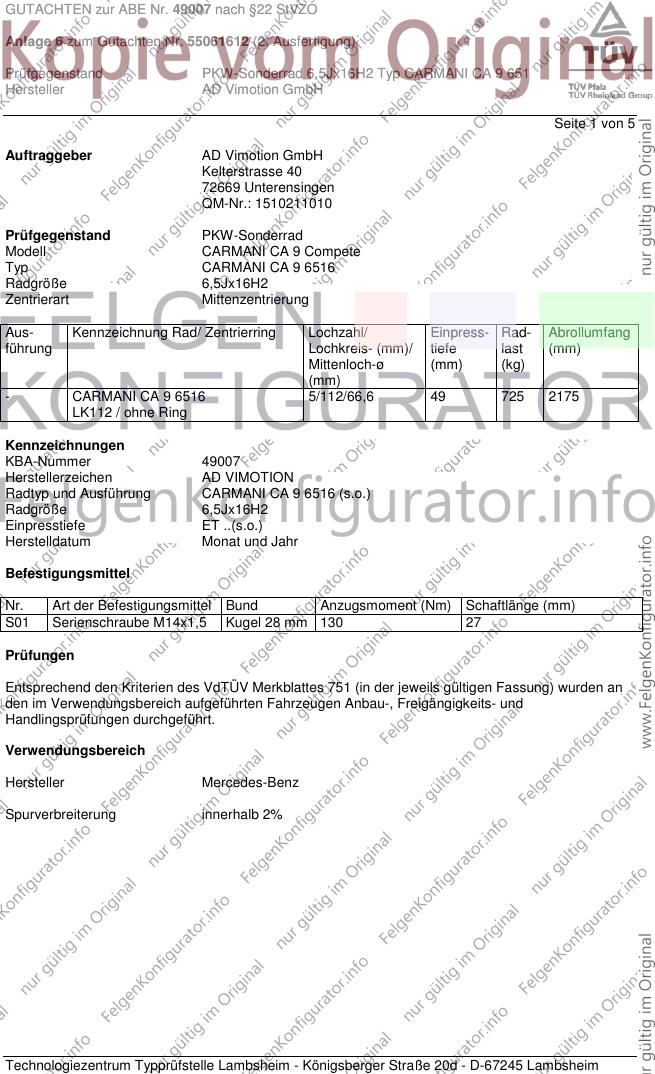

Seite 1 von 5
Auftraggeber AD Vimotion GmbH
Kelterstrasse 40
72669 Unterensingen
QM-Nr.: 1510211010
Prüfgegenstand PKW-Sonderrad
Modell CARMANI CA 9 Compete
Typ CARMANI CA 9 6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- CARMANI CA 9 6516 5/112/66,6 49 725 2175
LK112 / ohne Ring
Kennzeichnungen
KBA-Nummer 49007
Herstellerzeichen AD VIMOTION
Radtyp und Ausführung CARMANI CA 9 6516 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET ..(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,5 Kugel 28 mm 130 27
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55061612 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
A-Klasse 60-142 195/55R16 A13 A02 A04 A05
169 60-142 205/50R16 A12 A07 A08 A09
e1*2001/116*0288*.. 60-142 205/55R16 A01 A12 G01 A16 A21 S01
A-Klasse 66,80,90 195/55R16 A33 R37 T87 T91 A02 A04 A05
176, 245G 66,80,90 195/60R16 A33 R37 A08 A09 A16
e1*2007/46*0928*..; 66,80,90 205/50R16 A33 R37 T87 T91 A21 A58 Flh
e1*2001/116*0470*04- 66-125 205/55R16 A33 V16 X78 S01
.. 66-125 215/55R16 A12
66-125 225/50R16 A12
B-Klasse 70,85 195/55R16 A11 R37 A02 A04 A05
245 70,85 195/60R16 A11 R37 A07 A08 A09
e1*2001/116*0314*.. 70,85 205/50R16 A11 R37 A16 A21 S01
70-142 195/55R16 A11 M+S
70-142 205/50R16 A11 M+S
70-142 205/55R16 A11
70-142 215/50R16 A12
B-Klasse 66,80,90 195/55R16 A33 R37 T87 T91 A02 A04 A05
246, 245G 66,80,90 195/60R16 A33 R37 A07 A08 A09
e1*2007/46*0751*..; 66,80,90 205/50R16 A33 R37 T87 T91 A16 A21 A58
e1*2001/116*0470*04- 66-135 205/55R16 A33 V16 X78 S01
.. 66-135 215/55R16 A12
66-135 225/50R16 A01 A12 K2b
CLA-Klasse 90 195/55R16 A33 R37 T87 T91 A02 A04 A05
117, 245G 90 195/60R16 A33 R37 A08 A09 A16
e1*2007/46*1007*..; 90 205/50R16 A33 R37 T87 T91 A21 A58 Lim
e1*2001/116*0470*04- 90-125 205/55R16 A33 V16 X78 S01
.. 90-125 215/55R16 A12
90-125 225/50R16 A12
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55061612 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH

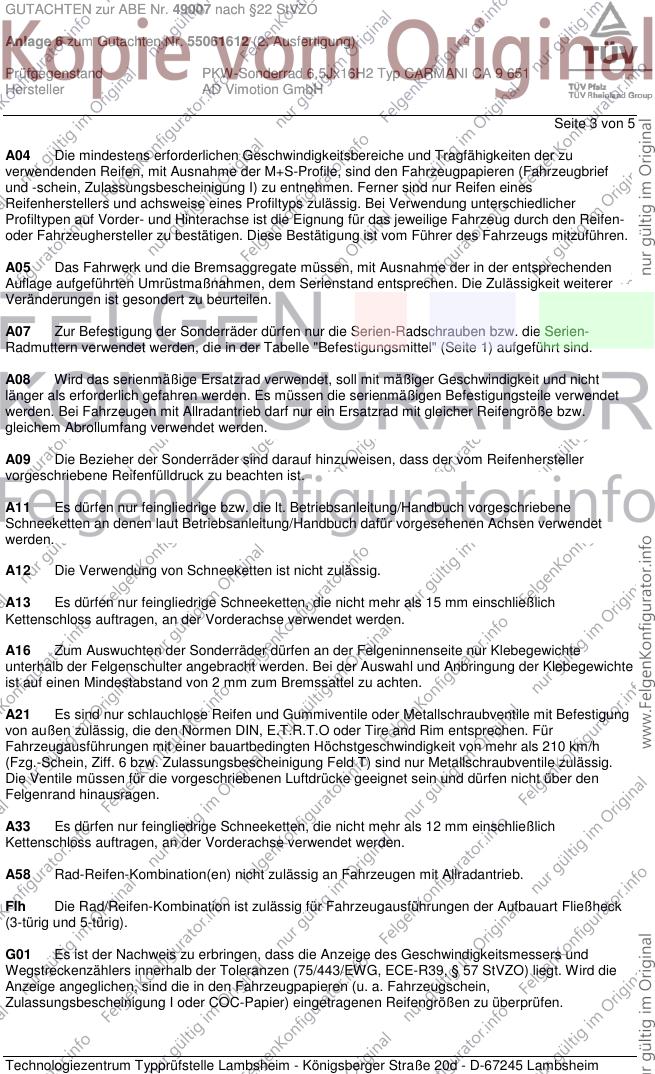

Seite 3 von 5
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55061612 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 4 von 5
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X78 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 295 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. Juli 2013 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55061612 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH

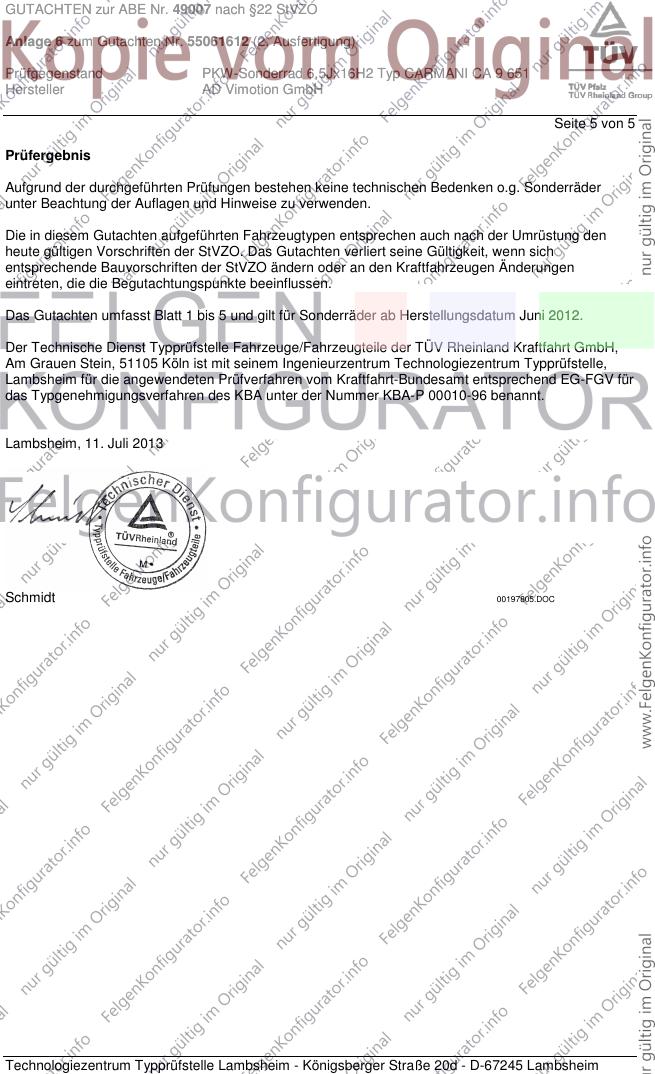

Seite 5 von 5
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum Juni 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. Juli 2013
Schmidt 00197805.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
