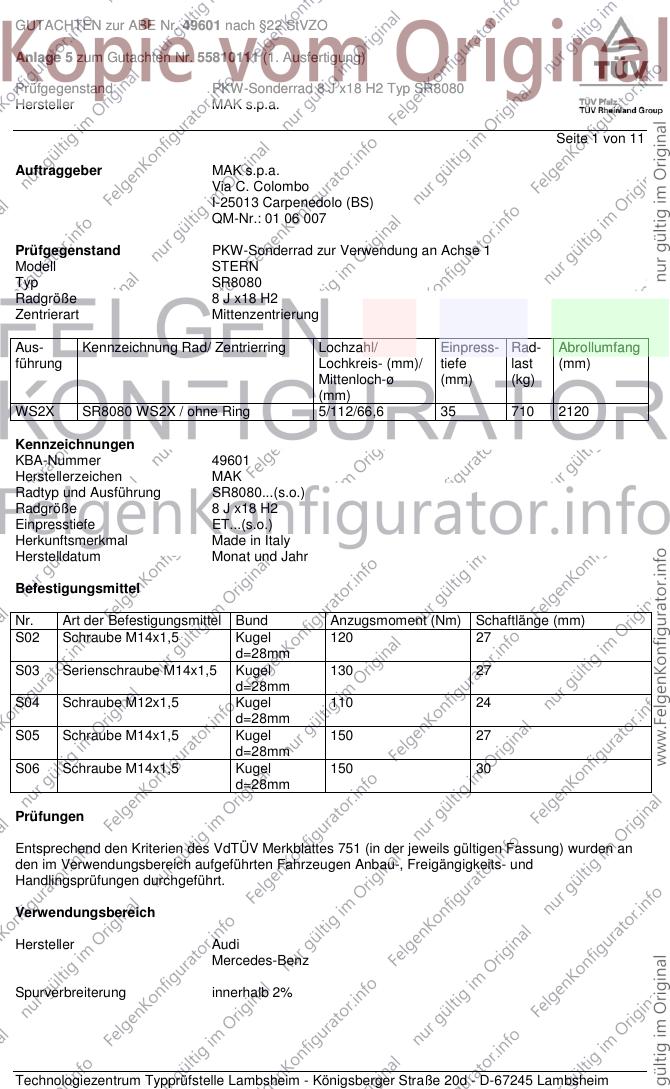

GUTACHTEN zur ABE Nr. 49601 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55810111 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x18 H2 Typ SR8080
Hersteller MAK s.p.a.
Seite 1 von 11
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad zur Verwendung an Achse 1
Modell STERN
Typ SR8080
Radgröße 8 J x18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
WS2X SR8080 WS2X / ohne Ring 5/112/66,6 35 710 2120
Kennzeichnungen
KBA-Nummer 49601
Herstellerzeichen MAK
Radtyp und Ausführung SR8080...(s.o.)
Radgröße 8 J x18 H2
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kugel 120 27
d=28mm
S03 Serienschraube M14x1,5 Kugel 130 27
d=28mm
S04 Schraube M12x1,5 Kugel 110 24
d=28mm
S05 Schraube M14x1,5 Kugel 150 27
d=28mm
S06 Schraube M14x1,5 Kugel 150 30
d=28mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49601 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55810111 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x18 H2 Typ SR8080
Hersteller MAK s.p.a.
Seite 2 von 11

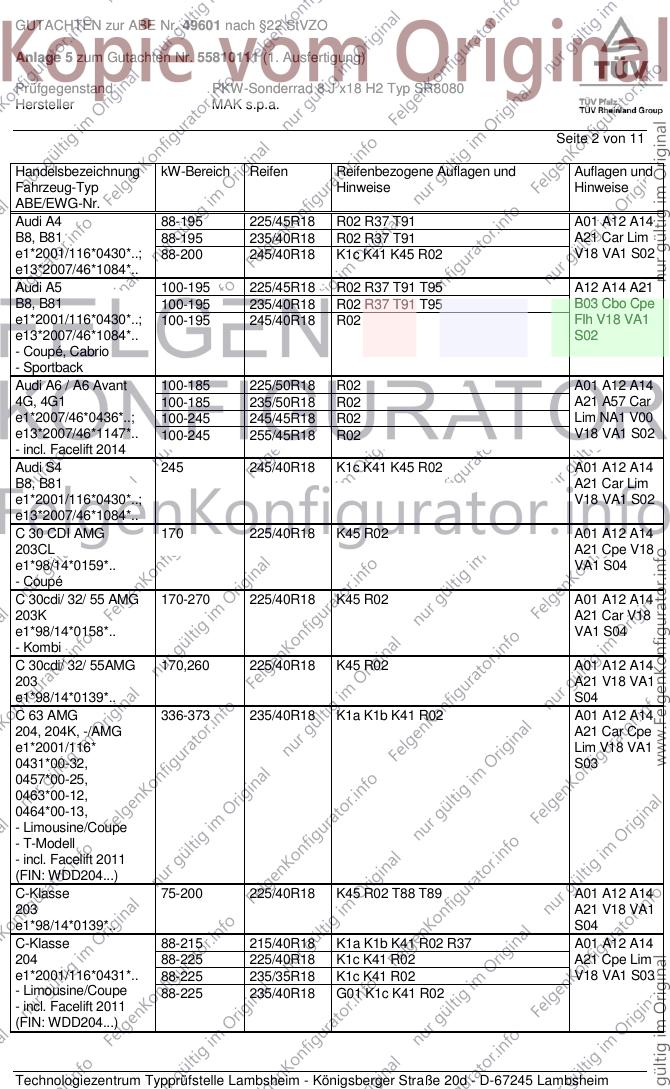

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/45R18 R02 R37 T91 A01 A12 A14
B8, B81 88-195 235/40R18 R02 R37 T91 A21 Car Lim
e1*2001/116*0430*..; 88-200 245/40R18 K1c K41 K45 R02 V18 VA1 S02
e13*2007/46*1084*..
Audi A5 100-195 225/45R18 R02 R37 T91 T95 A12 A14 A21
B8, B81 100-195 235/40R18 R02 R37 T91 T95 B03 Cbo Cpe
e1*2001/116*0430*..; 100-195 245/40R18 R02 Flh V18 VA1
e13*2007/46*1084*.. S02
- Coupé, Cabrio
- Sportback
Audi A6 / A6 Avant 100-185 225/50R18 R02 A01 A12 A14
4G, 4G1 100-185 235/50R18 R02 A21 A57 Car
e1*2007/46*0436*..; 100-245 245/45R18 R02 Lim NA1 V00
e13*2007/46*1147*.. 100-245 255/45R18 R02 V18 VA1 S02
- incl. Facelift 2014
Audi S4 245 245/40R18 K1c K41 K45 R02 A01 A12 A14
B8, B81 A21 Car Lim
e1*2001/116*0430*..; V18 VA1 S02
e13*2007/46*1084*..
C 30 CDI AMG 170 225/40R18 K45 R02 A01 A12 A14
203CL A21 Cpe V18
e1*98/14*0159*.. VA1 S04
- Coupé
C 30cdi/ 32/ 55 AMG 170-270 225/40R18 K45 R02 A01 A12 A14
203K A21 Car V18
e1*98/14*0158*.. VA1 S04
- Kombi
C 30cdi/ 32/ 55AMG 170,260 225/40R18 K45 R02 A01 A12 A14
203 A21 V18 VA1
e1*98/14*0139*.. S04
C 63 AMG 336-373 235/40R18 K1a K1b K41 R02 A01 A12 A14
204, 204K, -/AMG A21 Car Cpe
e1*2001/116* Lim V18 VA1
0431*00-32, S03
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 75-200 225/40R18 K45 R02 T88 T89 A01 A12 A14
203 A21 V18 VA1
e1*98/14*0139*.. S04
C-Klasse 88-215 215/40R18 K1a K1b K41 R02 R37 A01 A12 A14
204 88-225 225/40R18 K1c K41 R02 A21 Cpe Lim
e1*2001/116*0431*.. 88-225 235/35R18 K1c K41 R02 V18 VA1 S03
- Limousine/Coupe 88-225 235/40R18 G01 K1c K41 R02
- incl. Facelift 2011
(FIN: WDD204...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49601 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55810111 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x18 H2 Typ SR8080
Hersteller MAK s.p.a.
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 85-155 225/45R18 K1a K1b R02 A01 A12 A14
204 85-155 235/40R18 K1c R02 A21 A58 Lim
e1*2001/116* 85-155 245/40R18 K1c K5d R02 V18 VA1 S03
0431*29-..
(FIN: WDD205...)
C-Klasse 55-145 225/40R18 K41 R02 A01 A12 A14
HO A21 R21 V18
G363, VA1 S04
e1*92/53*0001*..
C-Klasse 4matic 150, 245 225/45R18 K1a K1b R02 A01 A12 A14
204 150, 245 235/40R18 K1c R02 A21 A56 Lim
e1*2001/116* 150, 245 245/40R18 K1c K5d R02 V18 VA1 S03
0431*29-..
(FIN: WDD205...)
C-Klasse Sportcoupé 75-200 225/40R18 K45 R02 A01 A12 A14
203CL A21 Cpe V18
e1*98/14*0159*.. VA1 S04
C-Klasse T-Modell 55-142 225/40R18 K41 R02 A01 A12 A14
202 A21 R21 V18
e1*93/81*0034*.. VA1 S04
C-Klasse T-Modell 75-200 225/40R18 K45 R02 T88 T89 T91 A01 A12 A14
203K A21 Car V18
e1*98/14*0158*.. VA1 S04
C-Klasse T-Modell 88-170 215/40R18 K1a K1b K41 R02 R37 T85 T89 A01 A12 A14
204K 88-200 235/35R18 K1c K41 R02 T86 T90 A21 Car V18
e1*2001/116*0457*.. 88-225 225/40R18 K1c K41 R02 T88 T89 T92 VA1 S03
- incl. Facelift 2011 88-225 235/40R18 K1c K41 R02
(FIN: WDD204...)
C-Klasse T-Modell 85-155 225/45R18 K1a K1b R02 A01 A12 A14
204K 85-155 235/40R18 K1c R02 A21 A58 Car
e1*2001/116* 85-155 245/40R18 K1c K5d R02 V18 VA1 S03
0457*25-..
(FIN: WDD205...)
C-Klasse T-Modell 150, 245 225/45R18 K1a K1b R02 A01 A12 A14
4matic 150, 245 235/40R18 K1c R02 A21 A56 Car
204K 150, 245 245/40R18 K1c K5d R02 V18 VA1 S03
e1*2001/116*
0457*25-..
(FIN: WDD205...)
CL-Klasse 220-368 245/45R18 K41 K45 R02 R35 A01 A12 A14
215 A21 V18 VA1
e1*98/14*0113*.. S06
CL-Klasse 285 235/50R18 R02 R37 A12 A14 A21
216 285 245/45R18 R02 R37 B03 Cpe V00
e1*2001/116*0372*.. 285 255/45R18 R02 VS8 VA1 S05
CLC-Klasse 75-200 225/40R18 R02 A12 A14 A21
203CL Cpe V18 VA1
e1*98/14*0159*19-.. S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

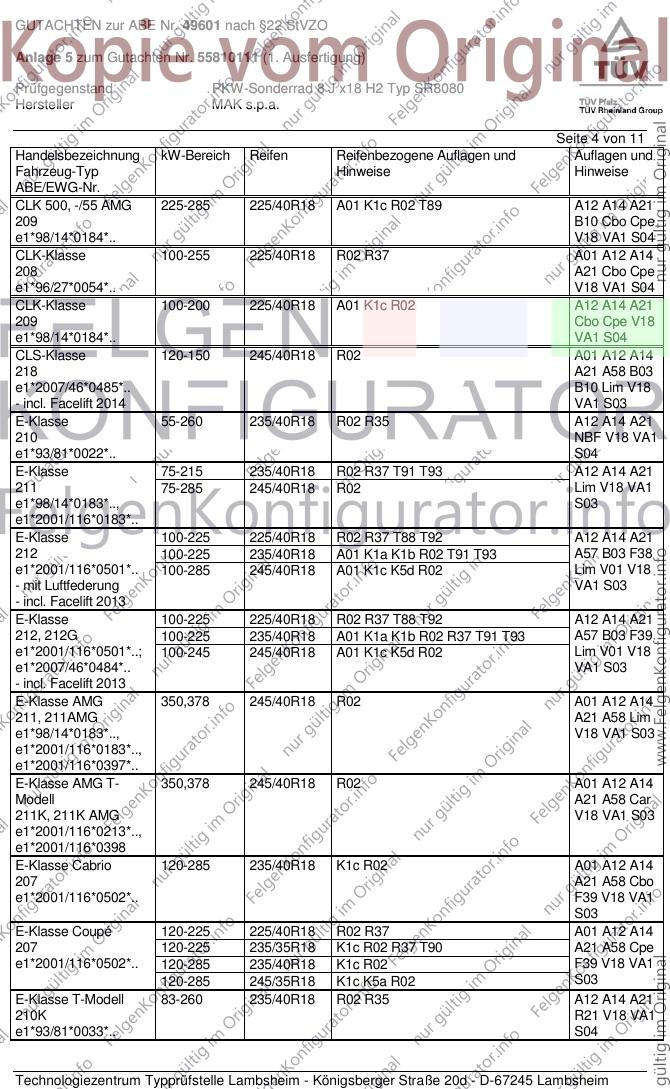

GUTACHTEN zur ABE Nr. 49601 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55810111 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x18 H2 Typ SR8080
Hersteller MAK s.p.a.
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLK 500, -/55 AMG 225-285 225/40R18 A01 K1c R02 T89 A12 A14 A21
209 B10 Cbo Cpe
e1*98/14*0184*.. V18 VA1 S04
CLK-Klasse 100-255 225/40R18 R02 R37 A01 A12 A14
208 A21 Cbo Cpe
e1*96/27*0054*.. V18 VA1 S04
CLK-Klasse 100-200 225/40R18 A01 K1c R02 A12 A14 A21
209 Cbo Cpe V18
e1*98/14*0184*.. VA1 S04
CLS-Klasse 120-150 245/40R18 R02 A01 A12 A14
218 A21 A58 B03
e1*2007/46*0485*.. B10 Lim V18
- incl. Facelift 2014 VA1 S03
E-Klasse 55-260 235/40R18 R02 R35 A12 A14 A21
210 NBF V18 VA1
e1*93/81*0022*.. S04
E-Klasse 75-215 235/40R18 R02 R37 T91 T93 A12 A14 A21
211 75-285 245/40R18 R02 Lim V18 VA1
e1*98/14*0183*.., S03
e1*2001/116*0183*..
E-Klasse 100-225 225/40R18 R02 R37 T88 T92 A12 A14 A21
212 100-225 235/40R18 A01 K1a K1b R02 T91 T93 A57 B03 F38
e1*2001/116*0501*.. 100-285 245/40R18 A01 K1c K5d R02 Lim V01 V18
- mit Luftfederung VA1 S03
- incl. Facelift 2013
E-Klasse 100-225 225/40R18 R02 R37 T88 T92 A12 A14 A21
212, 212G 100-225 235/40R18 A01 K1a K1b R02 R37 T91 T93 A57 B03 F39
e1*2001/116*0501*..; 100-245 245/40R18 A01 K1c K5d R02 Lim V01 V18
e1*2007/46*0484*.. VA1 S03
- incl. Facelift 2013
E-Klasse AMG 350,378 245/40R18 R02 A01 A12 A14
211, 211AMG A21 A58 Lim
e1*98/14*0183*.., V18 VA1 S03
e1*2001/116*0183*..,
e1*2001/116*0397*..
E-Klasse AMG T- 350,378 245/40R18 R02 A01 A12 A14
Modell A21 A58 Car
211K, 211K AMG V18 VA1 S03
e1*2001/116*0213*..,
e1*2001/116*0398
E-Klasse Cabrio 120-285 235/40R18 K1c R02 A01 A12 A14
207 A21 A58 Cbo
e1*2001/116*0502*.. F39 V18 VA1
S03
E-Klasse Coupé 120-225 225/40R18 R02 R37 A01 A12 A14
207 120-225 235/35R18 K1c R02 R37 T90 A21 A58 Cpe
e1*2001/116*0502*.. 120-285 235/40R18 K1c R02 F39 V18 VA1
120-285 245/35R18 K1c K5a R02 S03
E-Klasse T-Modell 83-260 235/40R18 R02 R35 A12 A14 A21
210K R21 V18 VA1
e1*93/81*0033*.. S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49601 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55810111 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x18 H2 Typ SR8080
Hersteller MAK s.p.a.
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 100-215 235/40R18 R02 R37 T93 T95 A12 A14 A21
211K 100-285 245/40R18 R02 T93 T97 Car V18 VA1
e1*2001/116*0213*.. S03
E-Klasse T-Modell 100-215 235/40R18 R02 R37 A12 A14 A21
212 K 100-245 245/40R18 A01 K1a K1b R02 A57 B03 Car
e1*2007/46*0200*.. F42 V01 V18
- incl. Facelift 2013 VA1 S03
E-Klasse T-Modell 100 - 225 235/40R18 K1a K1b NoD R02 R37 A01 A12 A14
212 K 100 - 285 245/40R18 K1c K5d R02 A21 A57 B03
e1*2007/46*0200*.. Car F38 V01
- mit Luftfederung V18 VA1 S03
- incl. Facelift 2013
S-Klasse 110-300 235/50R18 R02 A01 A12 A14
140 110-300 245/45R18 R02 A21 K45 R70
F690, 110-300 255/45R18 R02 R35 V18 VA1 S06
e1*96/27*0056*..
S-Klasse 205-290 235/50R18 K1a R02 A01 A12 A14
140C 205-290 245/45R18 K1a R02 A21 K45 R70
G165, 205-290 255/45R18 K1a R02 R35 V18 VA1 S06
e1*96/27*0057*..
S-Klasse 145-368 245/45R18 K1a K41 R02 A01 A12 A14
220 A21 A61 NBF
e1*97/27*0099*.. V18 VA1 S06
S-Klasse 150-285 235/50R18 R02 R37 A12 A14 A21
221 150-285 245/45R18 R02 R37 B03 V00 VS8
e1*2001/116*0335*.. 150-285 255/45R18 R02 VA1 S05
SLK 100-160 225/40R18 K41 K45 R02 A01 A12 A14
170 A21 V18 VA1
e1*95/54*0039*.. S04
SLK 120-170 225/40R18 R02 A12 A14 A21
171 V18 VA1 S04
e1*2001/116*0262*..
SLK 32 AMG 260 225/40R18 K41 K45 R02 A01 A12 A14
170 A21 V18 VA1
e1*95/54*0039*.. S04
SLK 350 200,224 225/40R18 R02 A12 A14 A21
171 V18 VA1 S04
e1*2001/116*0262*..
SLK 55AMG 265,294 225/40R18 R02 A12 A14 A21
171, 171AMG B60 V18 VA1
e1*2001/116*0262*.., S04
e1*2001/116*0321*..
SLK-Klasse 135-225 225/40R18 R02 A12 A14 A21
172 135-225 245/35R18 A01 K1a K1b R02 V18 VA1 S03
e1*2007/46*0548*..
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49601 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55810111 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x18 H2 Typ SR8080
Hersteller MAK s.p.a.
Seite 6 von 11
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als

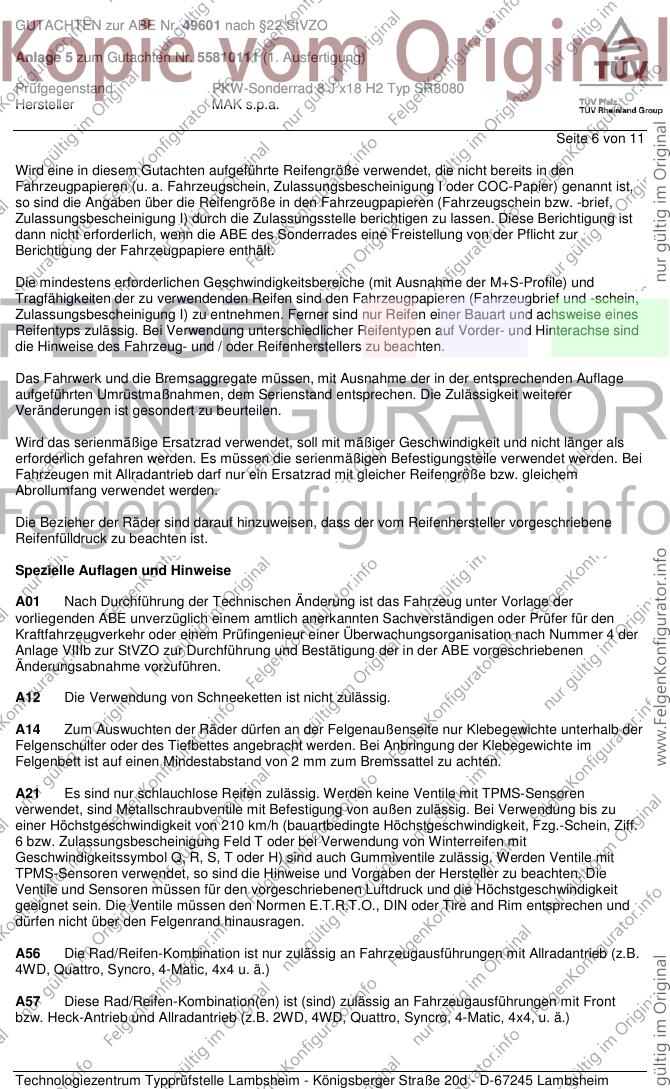

erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.

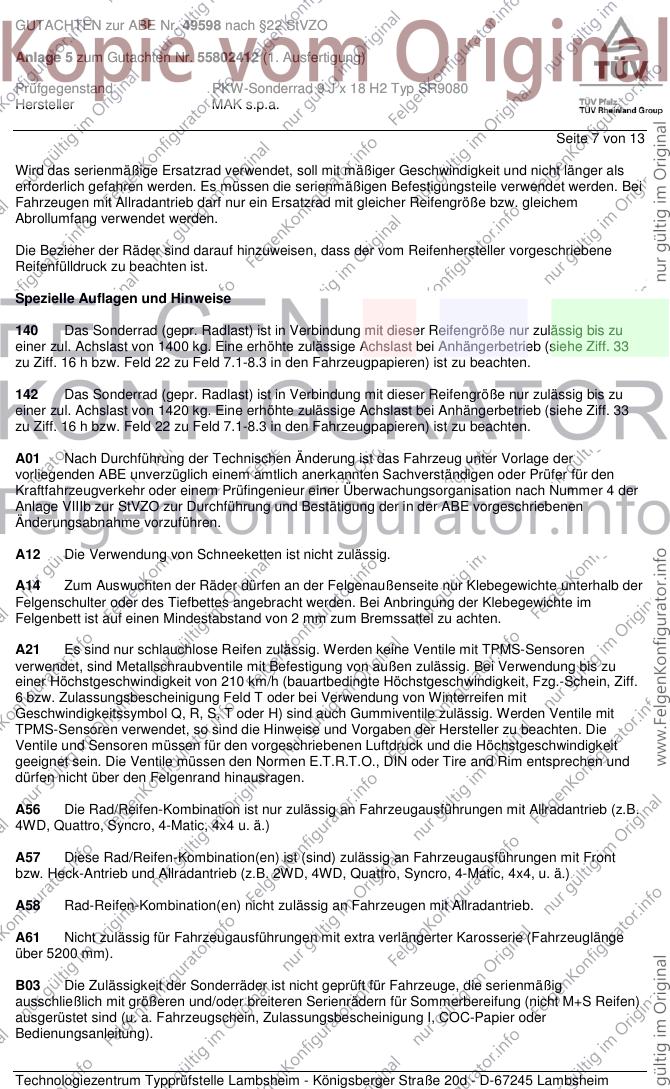

Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49601 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55810111 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x18 H2 Typ SR8080
Hersteller MAK s.p.a.
Seite 7 von 11

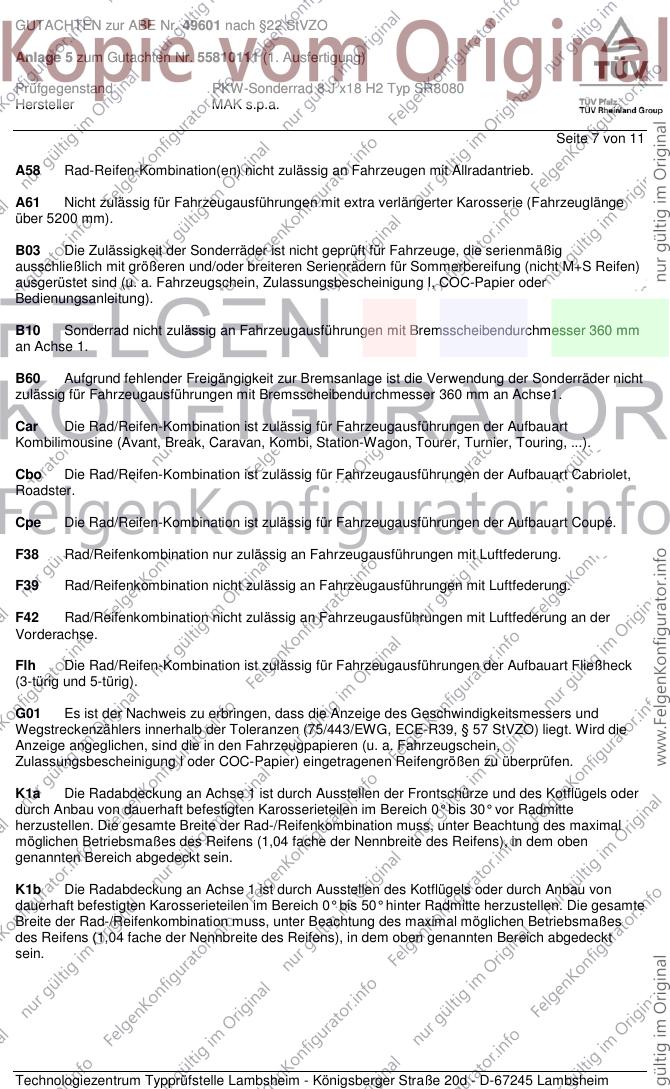

A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49601 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55810111 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x18 H2 Typ SR8080
Hersteller MAK s.p.a.
Seite 8 von 11

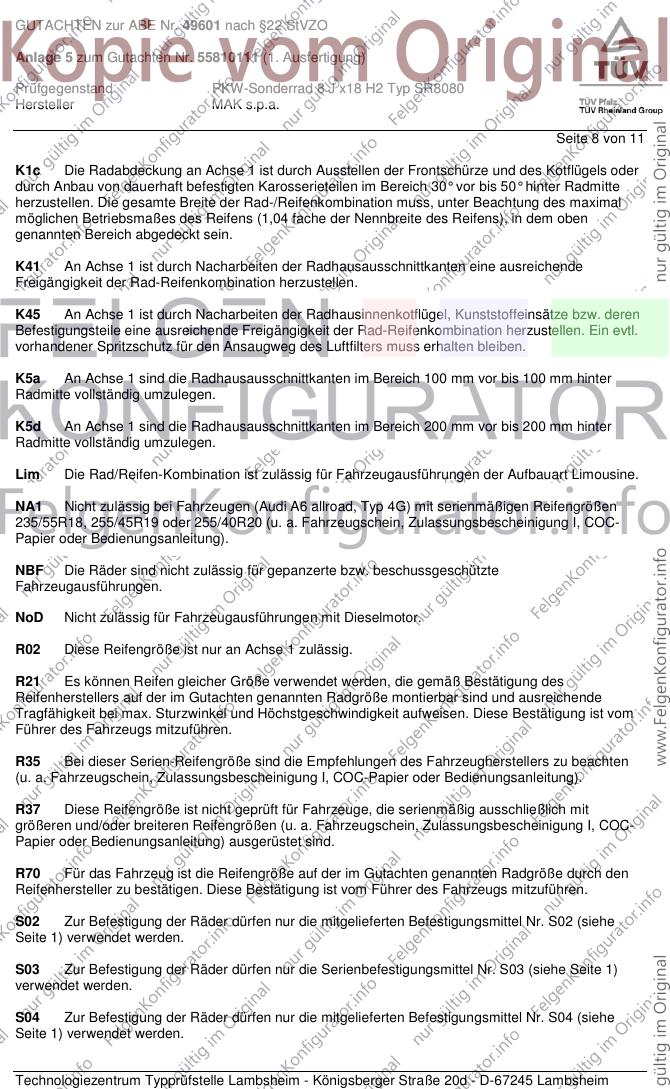

K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die Serienbefestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49601 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55810111 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x18 H2 Typ SR8080
Hersteller MAK s.p.a.
Seite 9 von 11

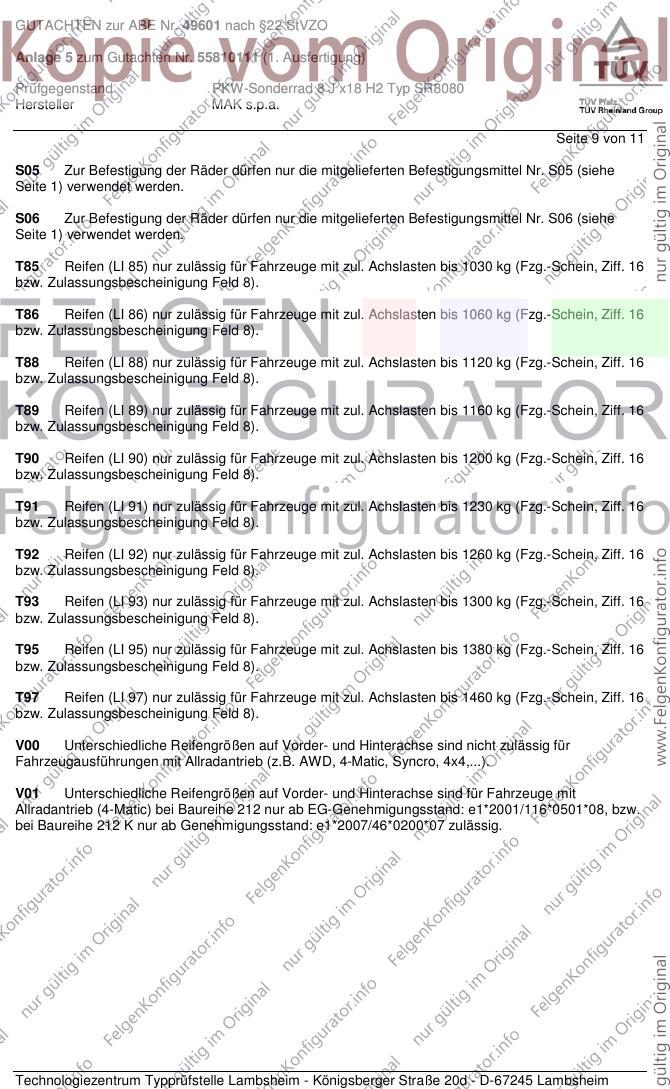

S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49601 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55810111 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x18 H2 Typ SR8080
Hersteller MAK s.p.a.
Seite 10 von 11

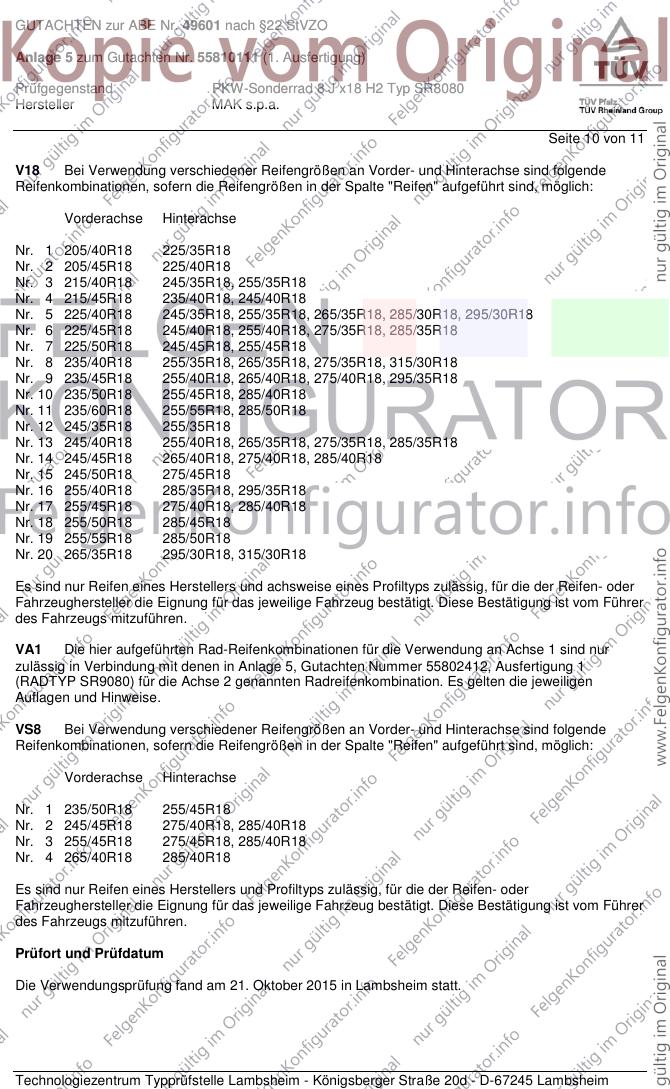

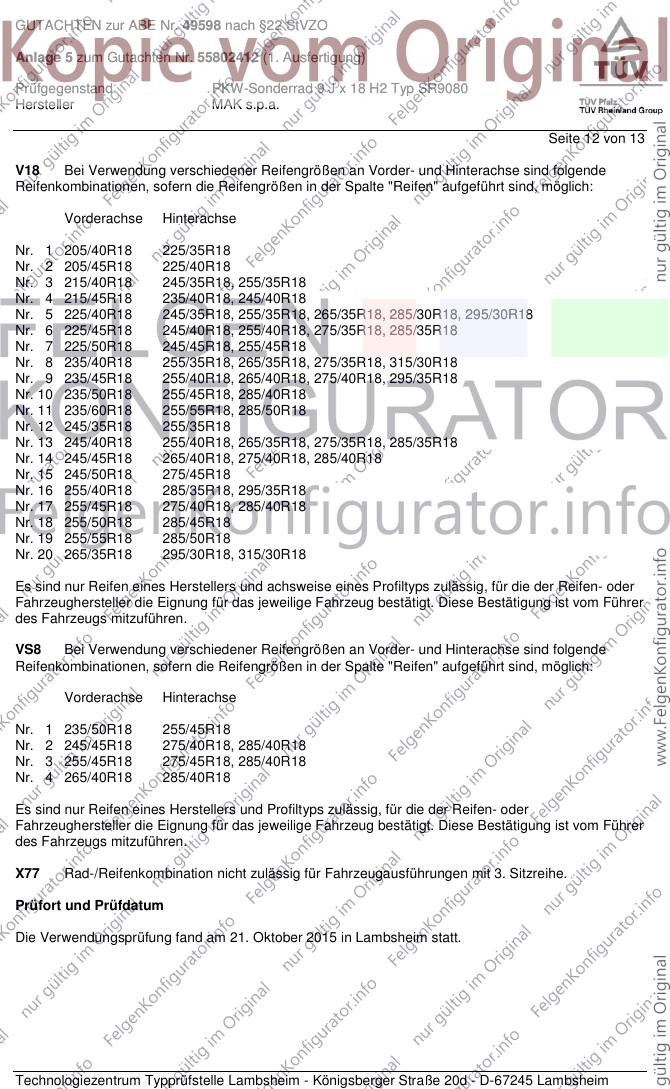

V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VA1 Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 1 sind nur
zulässig in Verbindung mit denen in Anlage 5, Gutachten Nummer 55802412, Ausfertigung 1
(RADTYP SR9080) für die Achse 2 genannten Radreifenkombination. Es gelten die jeweiligen
Auflagen und Hinweise.
VS8 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/50R18 255/45R18
Nr. 2 245/45R18 275/40R18, 285/40R18
Nr. 3 255/45R18 275/45R18, 285/40R18
Nr. 4 265/40R18 285/40R18
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. Oktober 2015 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49601 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55810111 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x18 H2 Typ SR8080
Hersteller MAK s.p.a.
Seite 11 von 11

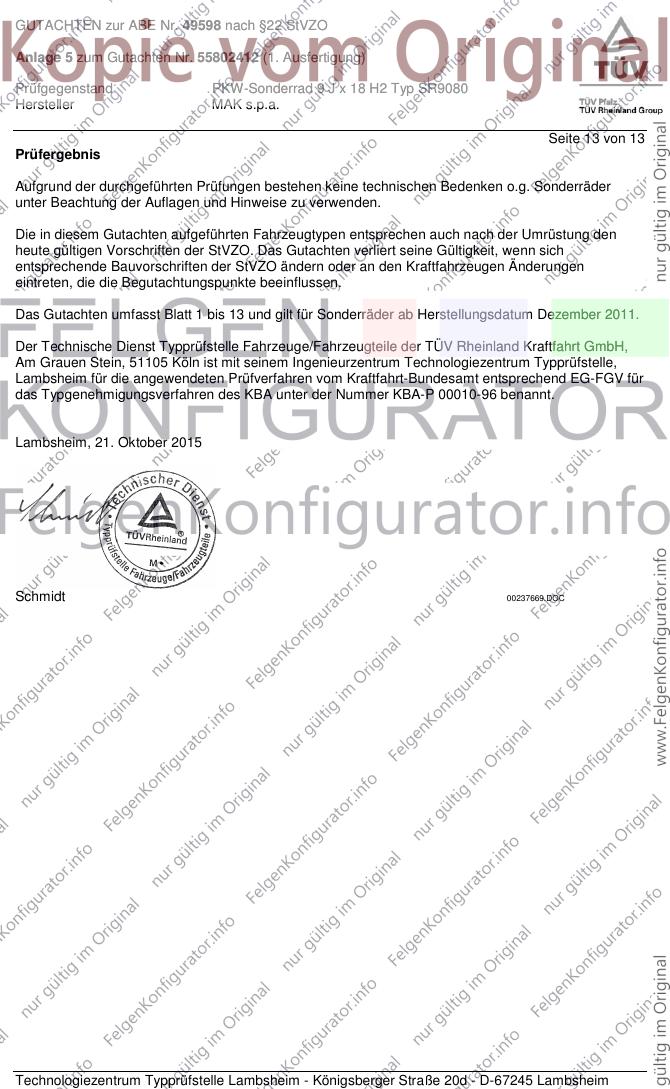

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum November 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Oktober 2015
Schmidt 00237668.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg

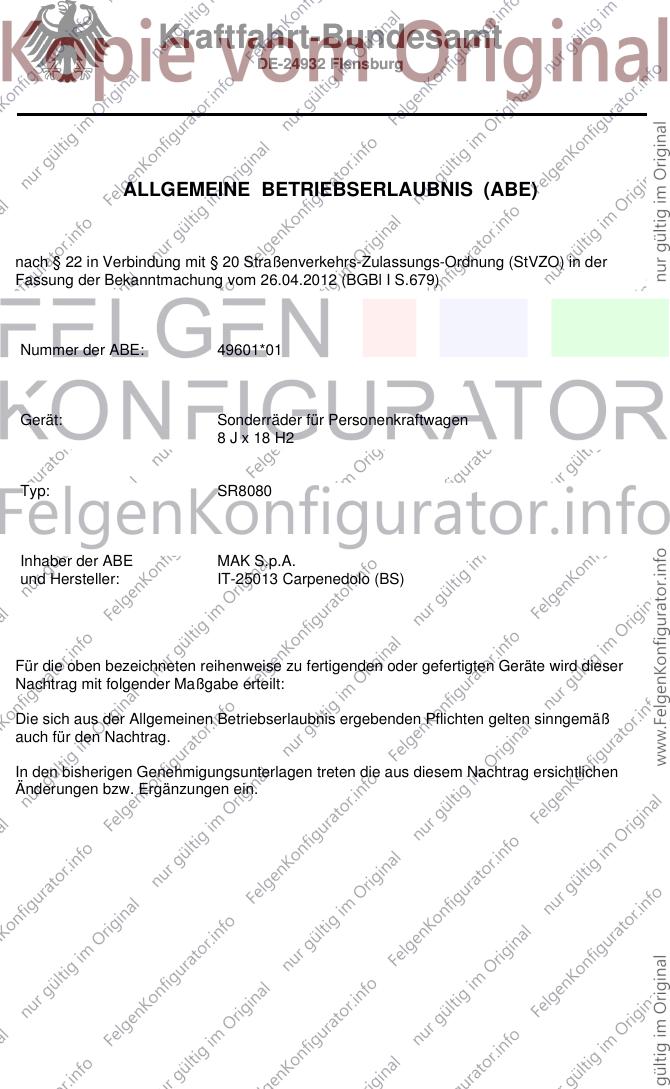

ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49601*01
Gerät: Sonderräder für Personenkraftwagen
8 J x 18 H2
Typ: SR8080
Inhaber der ABE MAK S.p.A.
und Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

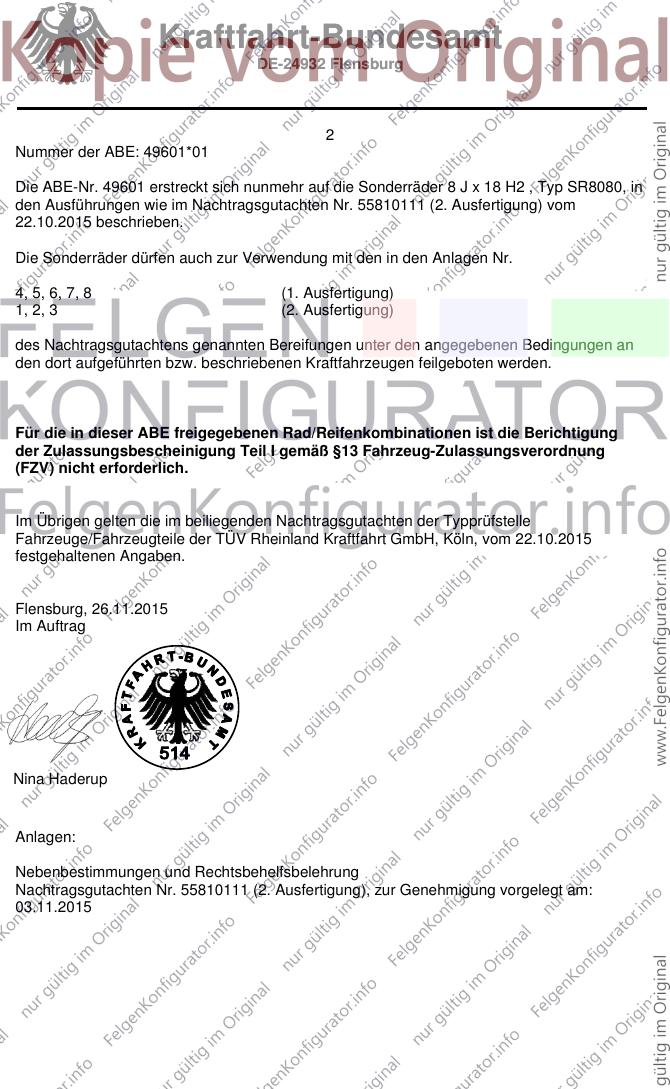

2
Nummer der ABE: 49601*01
Die ABE-Nr. 49601 erstreckt sich nunmehr auf die Sonderräder 8 J x 18 H2 , Typ SR8080, in
den Ausführungen wie im Nachtragsgutachten Nr. 55810111 (2. Ausfertigung) vom
22.10.2015 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
4, 5, 6, 7, 8 (1. Ausfertigung)
1, 2, 3 (2. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 22.10.2015
festgehaltenen Angaben.
Flensburg, 26.11.2015
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55810111 (2. Ausfertigung), zur Genehmigung vorgelegt am:
03.11.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 49601*01
- Anlage -

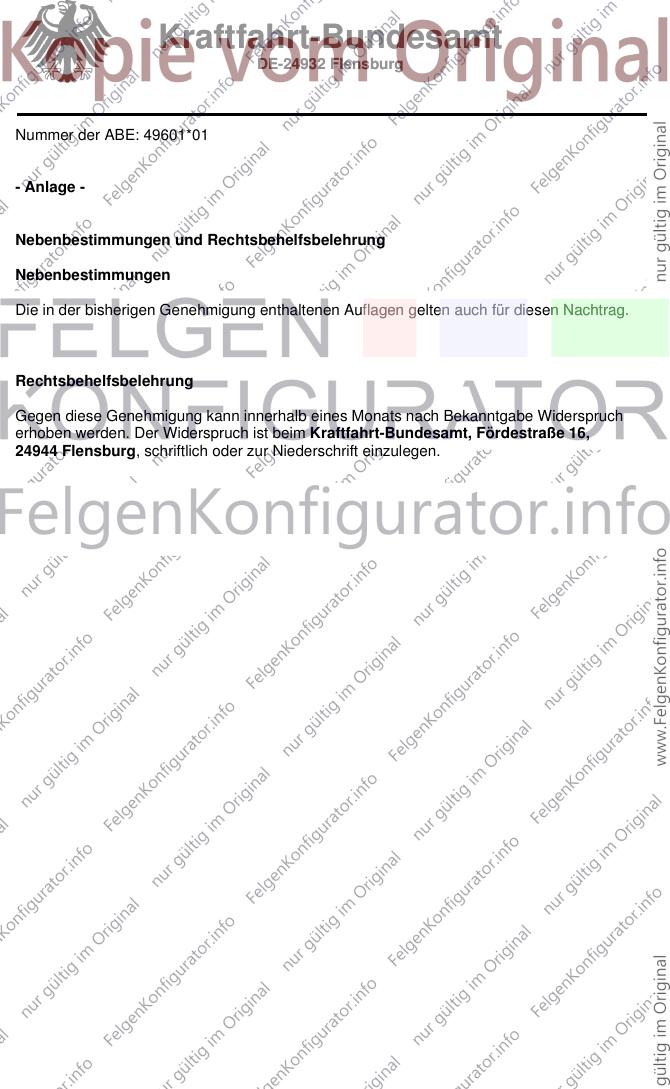

Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
GUTACHTEN zur ABE Nr. 49598 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55802412 (1. Ausfertigung)

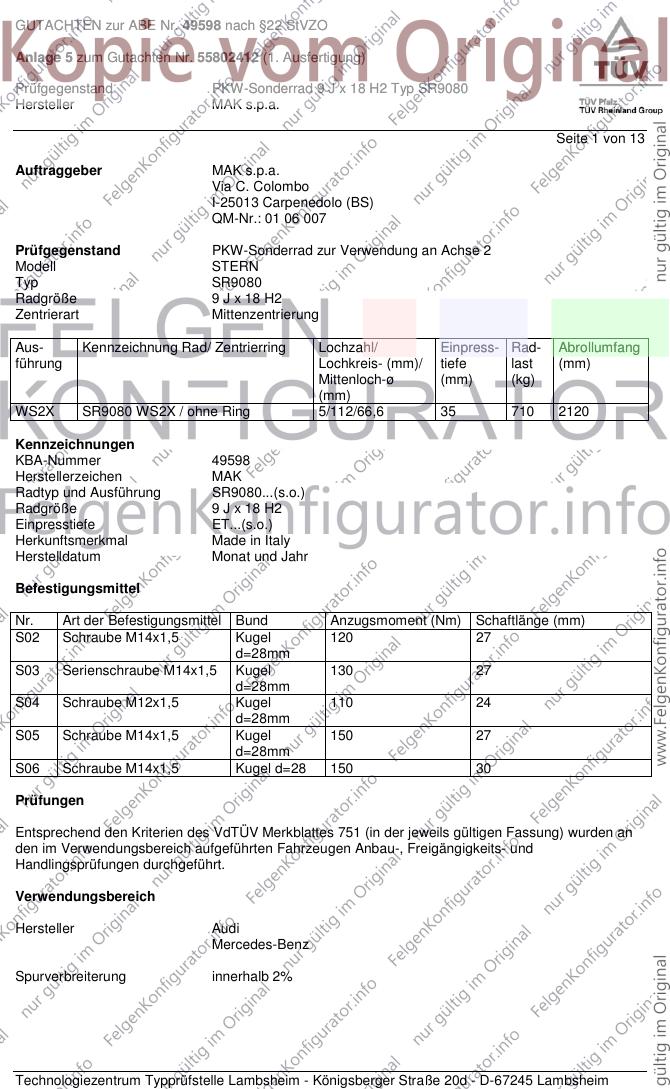

Prüfgegenstand PKW-Sonderrad 9 J x 18 H2 Typ SR9080
Hersteller MAK s.p.a.
Seite 1 von 13
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad zur Verwendung an Achse 2
Modell STERN
Typ SR9080
Radgröße 9 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
WS2X SR9080 WS2X / ohne Ring 5/112/66,6 35 710 2120
Kennzeichnungen
KBA-Nummer 49598
Herstellerzeichen MAK
Radtyp und Ausführung SR9080...(s.o.)
Radgröße 9 J x 18 H2
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kugel 120 27
d=28mm
S03 Serienschraube M14x1,5 Kugel 130 27
d=28mm
S04 Schraube M12x1,5 Kugel 110 24
d=28mm
S05 Schraube M14x1,5 Kugel 150 27
d=28mm
S06 Schraube M14x1,5 Kugel d=28 150 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49598 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55802412 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 18 H2 Typ SR9080
Hersteller MAK s.p.a.

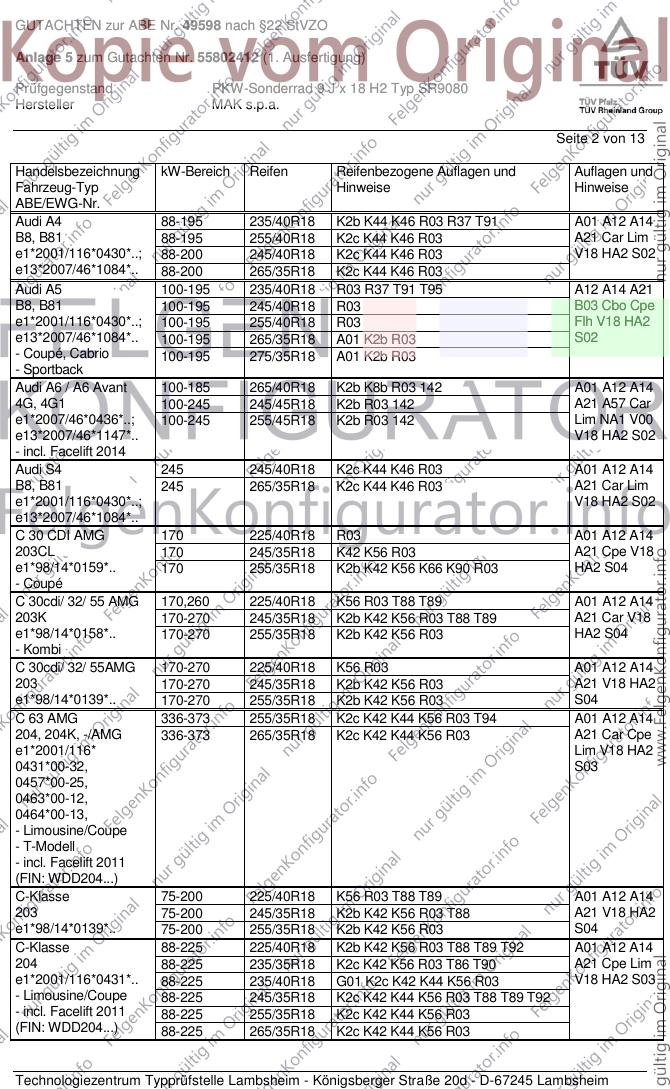

Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 235/40R18 K2b K44 K46 R03 R37 T91 A01 A12 A14
B8, B81 88-195 255/40R18 K2c K44 K46 R03 A21 Car Lim
e1*2001/116*0430*..; 88-200 245/40R18 K2c K44 K46 R03 V18 HA2 S02
e13*2007/46*1084*.. 88-200 265/35R18 K2c K44 K46 R03
Audi A5 100-195 235/40R18 R03 R37 T91 T95 A12 A14 A21
B8, B81 100-195 245/40R18 R03 B03 Cbo Cpe
e1*2001/116*0430*..; 100-195 255/40R18 R03 Flh V18 HA2
e13*2007/46*1084*.. 100-195 265/35R18 A01 K2b R03 S02
- Coupé, Cabrio 100-195 275/35R18 A01 K2b R03
- Sportback
Audi A6 / A6 Avant 100-185 265/40R18 K2b K8b R03 142 A01 A12 A14
4G, 4G1 100-245 245/45R18 K2b R03 142 A21 A57 Car
e1*2007/46*0436*..; 100-245 255/45R18 K2b R03 142 Lim NA1 V00
e13*2007/46*1147*.. V18 HA2 S02
- incl. Facelift 2014
Audi S4 245 245/40R18 K2c K44 K46 R03 A01 A12 A14
B8, B81 245 265/35R18 K2c K44 K46 R03 A21 Car Lim
e1*2001/116*0430*..; V18 HA2 S02
e13*2007/46*1084*..
C 30 CDI AMG 170 225/40R18 R03 A01 A12 A14
203CL 170 245/35R18 K42 K56 R03 A21 Cpe V18
e1*98/14*0159*.. 170 255/35R18 K2b K42 K56 K66 K90 R03 HA2 S04
- Coupé
C 30cdi/ 32/ 55 AMG 170,260 225/40R18 K56 R03 T88 T89 A01 A12 A14
203K 170-270 245/35R18 K2b K42 K56 R03 T88 T89 A21 Car V18
e1*98/14*0158*.. 170-270 255/35R18 K2b K42 K56 R03 HA2 S04
- Kombi
C 30cdi/ 32/ 55AMG 170-270 225/40R18 K56 R03 A01 A12 A14
203 170-270 245/35R18 K2b K42 K56 R03 A21 V18 HA2
e1*98/14*0139*.. 170-270 255/35R18 K2b K42 K56 R03 S04
C 63 AMG 336-373 255/35R18 K2c K42 K44 K56 R03 T94 A01 A12 A14
204, 204K, -/AMG 336-373 265/35R18 K2c K42 K44 K56 R03 A21 Car Cpe
e1*2001/116* Lim V18 HA2
0431*00-32, S03
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 75-200 225/40R18 K56 R03 T88 T89 A01 A12 A14
203 75-200 245/35R18 K2b K42 K56 R03 T88 A21 V18 HA2
e1*98/14*0139*.. 75-200 255/35R18 K2b K42 K56 R03 S04
C-Klasse 88-225 225/40R18 K2b K42 K56 R03 T88 T89 T92 A01 A12 A14
204 88-225 235/35R18 K2c K42 K56 R03 T86 T90 A21 Cpe Lim
e1*2001/116*0431*.. 88-225 235/40R18 G01 K2c K42 K44 K56 R03 V18 HA2 S03
- Limousine/Coupe 88-225 245/35R18 K2c K42 K44 K56 R03 T88 T89 T92
- incl. Facelift 2011 88-225 255/35R18 K2c K42 K44 K56 R03
(FIN: WDD204...) 88-225 265/35R18 K2c K42 K44 K56 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49598 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55802412 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 18 H2 Typ SR9080
Hersteller MAK s.p.a.
Seite 3 von 13

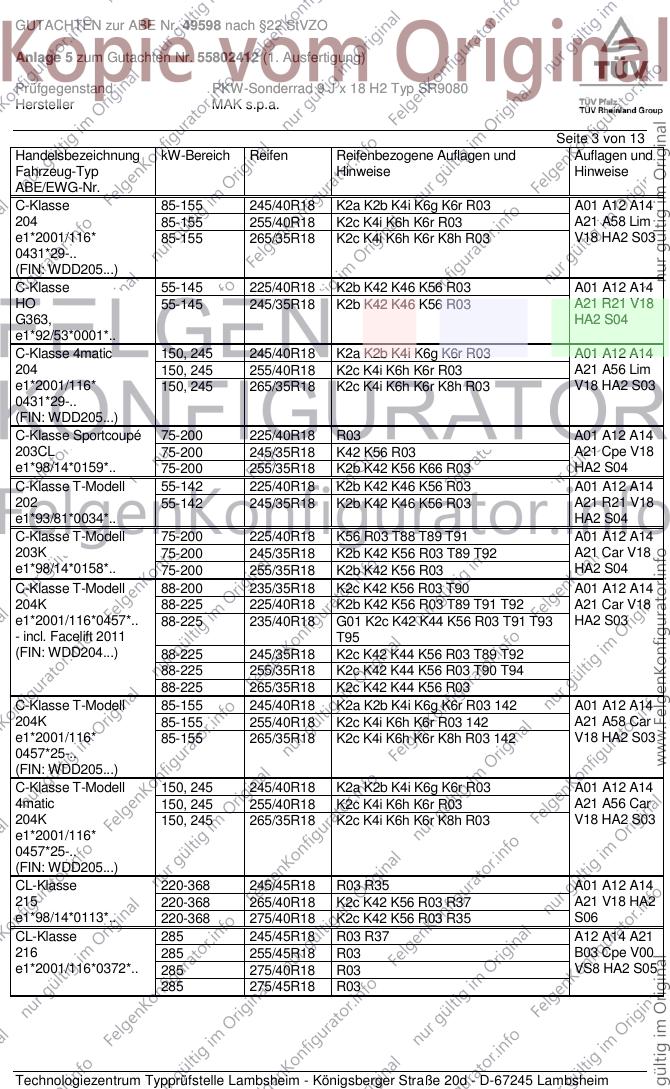

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 85-155 245/40R18 K2a K2b K4i K6g K6r R03 A01 A12 A14
204 85-155 255/40R18 K2c K4i K6h K6r R03 A21 A58 Lim
e1*2001/116* 85-155 265/35R18 K2c K4i K6h K6r K8h R03 V18 HA2 S03
0431*29-..
(FIN: WDD205...)
C-Klasse 55-145 225/40R18 K2b K42 K46 K56 R03 A01 A12 A14
HO 55-145 245/35R18 K2b K42 K46 K56 R03 A21 R21 V18
G363, HA2 S04
e1*92/53*0001*..
C-Klasse 4matic 150, 245 245/40R18 K2a K2b K4i K6g K6r R03 A01 A12 A14
204 150, 245 255/40R18 K2c K4i K6h K6r R03 A21 A56 Lim
e1*2001/116* 150, 245 265/35R18 K2c K4i K6h K6r K8h R03 V18 HA2 S03
0431*29-..
(FIN: WDD205...)
C-Klasse Sportcoupé 75-200 225/40R18 R03 A01 A12 A14
203CL 75-200 245/35R18 K42 K56 R03 A21 Cpe V18
e1*98/14*0159*.. 75-200 255/35R18 K2b K42 K56 K66 R03 HA2 S04
C-Klasse T-Modell 55-142 225/40R18 K2b K42 K46 K56 R03 A01 A12 A14
202 55-142 245/35R18 K2b K42 K46 K56 R03 A21 R21 V18
e1*93/81*0034*.. HA2 S04
C-Klasse T-Modell 75-200 225/40R18 K56 R03 T88 T89 T91 A01 A12 A14
203K 75-200 245/35R18 K2b K42 K56 R03 T89 T92 A21 Car V18
e1*98/14*0158*.. 75-200 255/35R18 K2b K42 K56 R03 HA2 S04
C-Klasse T-Modell 88-200 235/35R18 K2c K42 K56 R03 T90 A01 A12 A14
204K 88-225 225/40R18 K2b K42 K56 R03 T89 T91 T92 A21 Car V18
e1*2001/116*0457*.. 88-225 235/40R18 G01 K2c K42 K44 K56 R03 T91 T93 HA2 S03
- incl. Facelift 2011 T95
(FIN: WDD204...) 88-225 245/35R18 K2c K42 K44 K56 R03 T89 T92
88-225 255/35R18 K2c K42 K44 K56 R03 T90 T94
88-225 265/35R18 K2c K42 K44 K56 R03
C-Klasse T-Modell 85-155 245/40R18 K2a K2b K4i K6g K6r R03 142 A01 A12 A14
204K 85-155 255/40R18 K2c K4i K6h K6r R03 142 A21 A58 Car
e1*2001/116* 85-155 265/35R18 K2c K4i K6h K6r K8h R03 142 V18 HA2 S03
0457*25-..
(FIN: WDD205...)
C-Klasse T-Modell 150, 245 245/40R18 K2a K2b K4i K6g K6r R03 A01 A12 A14
4matic 150, 245 255/40R18 K2c K4i K6h K6r R03 A21 A56 Car
204K 150, 245 265/35R18 K2c K4i K6h K6r K8h R03 V18 HA2 S03
e1*2001/116*
0457*25-..
(FIN: WDD205...)
CL-Klasse 220-368 245/45R18 R03 R35 A01 A12 A14
215 220-368 265/40R18 K2c K42 K56 R03 R37 A21 V18 HA2
e1*98/14*0113*.. 220-368 275/40R18 K2c K42 K56 R03 R35 S06
CL-Klasse 285 245/45R18 R03 R37 A12 A14 A21
216 285 255/45R18 R03 B03 Cpe V00
e1*2001/116*0372*.. 285 275/40R18 R03 VS8 HA2 S05
285 275/45R18 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49598 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55802412 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 18 H2 Typ SR9080
Hersteller MAK s.p.a.
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLC-Klasse 75-200 225/40R18 R03 A12 A14 A21
203CL 75-200 245/35R18 R03 Cpe V18 HA2
e1*98/14*0159*19-.. 75-200 255/35R18 A01 K42 K56 K66 R03 S04
CLK 500, -/55 AMG 225-285 225/40R18 R03 T89 A12 A14 A21
209 225-285 245/35R18 R03 T89 B10 Cbo Cpe
e1*98/14*0184*.. 225-285 255/35R18 A01 K56 K66 R03 V18 HA2 S04
CLK-Klasse 100-255 225/40R18 R03 R37 A01 A12 A14
208 100-255 245/35R18 R03 A21 Cbo Cpe
e1*96/27*0054*.. 100-255 255/35R18 K2b K42 K46 K56 R03 V18 HA2 S04
CLK-Klasse 100-200 225/40R18 R03 A12 A14 A21
209 100-200 245/35R18 R03 Cbo Cpe V18
e1*98/14*0184*.. 100-200 255/35R18 A01 K56 K66 R03 HA2 S04
CLS-Klasse 120-150 255/40R18 R03 A01 A12 A14
218 120-150 265/35R18 R03 A21 A58 B03
e1*2007/46*0485*.. 120-150 275/35R18 R03 B10 Lim V18
- incl. Facelift 2014 HA2 S03
E-Klasse 55-260 235/40R18 A01 R03 R35 A12 A14 A21
210 55-260 265/35R18 R03 R35 NBF V18 HA2
e1*93/81*0022*.. S04
E-Klasse 75-215 235/40R18 R03 R37 T91 T93 A12 A14 A21
211 75-285 245/40R18 R03 Lim V18 HA2
e1*98/14*0183*.., 75-285 265/35R18 A01 K2c K42 R03 S03
e1*2001/116*0183*.. 75-285 275/35R18 A01 K2c K42 R03
E-Klasse 100-225 225/40R18 R03 R37 T92 142 A12 A14 A21
212 100-225 235/40R18 A01 K2b R03 R37 T91 T93 T95 142 A57 B03 F38
e1*2001/116*0501*.. 100-285 245/40R18 A01 K2b R03 T93 T97 142 Lim V01 V18
- mit Luftfederung 100-285 255/35R18 A01 K2c K4k K6c K6g R03 T90 T94 HA2 S03
- incl. Facelift 2013 142
100-285 265/35R18 A01 K2c K4k K6c K6h K8g R03 T93
T97 142
100-285 275/35R18 A01 K2c K4k K6c K6h K8k R03 T95
T99 142
E-Klasse 100-225 225/40R18 R03 R37 T92 142 A12 A14 A21
212, 212G 100-225 235/40R18 A01 K2b R03 R37 T91 T93 T95 142 A57 B03 F39
e1*2001/116*0501*..; 100-225 255/35R18 A01 K2c K4k K6c K6g R03 T90 T94 Lim V01 V18
e1*2007/46*0484*.. 142 HA2 S03
- incl. Facelift 2013 100-245 245/40R18 A01 K2b R03 T93 T97 142
100-245 265/35R18 A01 K2c K4k K6c K6h K8g R03 T93
T97 142
100-245 275/35R18 A01 K2c K4k K6c K6h K8k R03 T95
T99 142
E-Klasse AMG 350,378 265/35R18 K2c K42 R03 A01 A12 A14
211, 211AMG 350,378 275/35R18 K2c K42 R03 A21 A58 Lim
e1*98/14*0183*.., V18 HA2 S03
e1*2001/116*0183*..,
e1*2001/116*0397*..

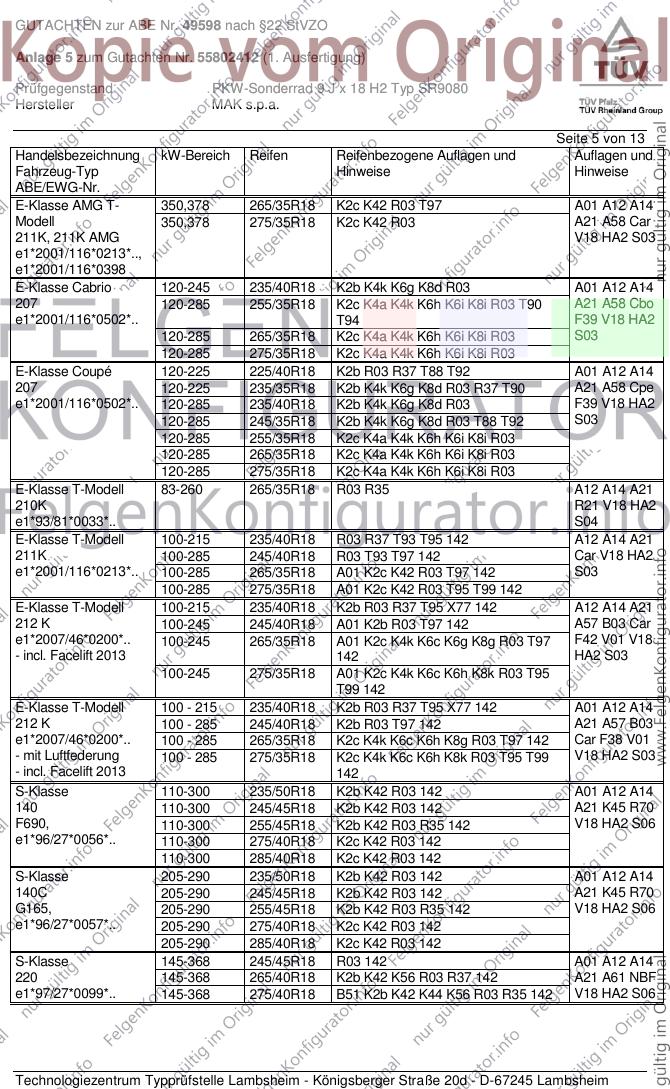

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49598 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55802412 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 18 H2 Typ SR9080
Hersteller MAK s.p.a.
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse AMG T- 350,378 265/35R18 K2c K42 R03 T97 A01 A12 A14
Modell 350,378 275/35R18 K2c K42 R03 A21 A58 Car
211K, 211K AMG V18 HA2 S03
e1*2001/116*0213*..,
e1*2001/116*0398
E-Klasse Cabrio 120-245 235/40R18 K2b K4k K6g K8d R03 A01 A12 A14
207 120-285 255/35R18 K2c K4a K4k K6h K6i K8i R03 T90 A21 A58 Cbo
e1*2001/116*0502*.. T94 F39 V18 HA2
120-285 265/35R18 K2c K4a K4k K6h K6i K8i R03 S03
120-285 275/35R18 K2c K4a K4k K6h K6i K8i R03
E-Klasse Coupé 120-225 225/40R18 K2b R03 R37 T88 T92 A01 A12 A14
207 120-225 235/35R18 K2b K4k K6g K8d R03 R37 T90 A21 A58 Cpe
e1*2001/116*0502*.. 120-285 235/40R18 K2b K4k K6g K8d R03 F39 V18 HA2
120-285 245/35R18 K2b K4k K6g K8d R03 T88 T92 S03
120-285 255/35R18 K2c K4a K4k K6h K6i K8i R03
120-285 265/35R18 K2c K4a K4k K6h K6i K8i R03
120-285 275/35R18 K2c K4a K4k K6h K6i K8i R03
E-Klasse T-Modell 83-260 265/35R18 R03 R35 A12 A14 A21
210K R21 V18 HA2
e1*93/81*0033*.. S04
E-Klasse T-Modell 100-215 235/40R18 R03 R37 T93 T95 142 A12 A14 A21
211K 100-285 245/40R18 R03 T93 T97 142 Car V18 HA2
e1*2001/116*0213*.. 100-285 265/35R18 A01 K2c K42 R03 T97 142 S03
100-285 275/35R18 A01 K2c K42 R03 T95 T99 142
E-Klasse T-Modell 100-215 235/40R18 K2b R03 R37 T95 X77 142 A12 A14 A21
212 K 100-245 245/40R18 A01 K2b R03 T97 142 A57 B03 Car
e1*2007/46*0200*.. 100-245 265/35R18 A01 K2c K4k K6c K6g K8g R03 T97 F42 V01 V18
- incl. Facelift 2013 142 HA2 S03
100-245 275/35R18 A01 K2c K4k K6c K6h K8k R03 T95
T99 142
E-Klasse T-Modell 100 - 215 235/40R18 K2b R03 R37 T95 X77 142 A01 A12 A14
212 K 100 - 285 245/40R18 K2b R03 T97 142 A21 A57 B03
e1*2007/46*0200*.. 100 - 285 265/35R18 K2c K4k K6c K6h K8g R03 T97 142 Car F38 V01
- mit Luftfederung 100 - 285 275/35R18 K2c K4k K6c K6h K8k R03 T95 T99 V18 HA2 S03
- incl. Facelift 2013 142
S-Klasse 110-300 235/50R18 K2b K42 R03 142 A01 A12 A14
140 110-300 245/45R18 K2b K42 R03 142 A21 K45 R70
F690, 110-300 255/45R18 K2b K42 R03 R35 142 V18 HA2 S06
e1*96/27*0056*.. 110-300 275/40R18 K2c K42 R03 142
110-300 285/40R18 K2c K42 R03 142
S-Klasse 205-290 235/50R18 K2b K42 R03 142 A01 A12 A14
140C 205-290 245/45R18 K2b K42 R03 142 A21 K45 R70
G165, 205-290 255/45R18 K2b K42 R03 R35 142 V18 HA2 S06
e1*96/27*0057*.. 205-290 275/40R18 K2c K42 R03 142
205-290 285/40R18 K2c K42 R03 142
S-Klasse 145-368 245/45R18 R03 142 A01 A12 A14
220 145-368 265/40R18 K2b K42 K56 R03 R37 142 A21 A61 NBF
e1*97/27*0099*.. 145-368 275/40R18 B51 K2b K42 K44 K56 R03 R35 142 V18 HA2 S06

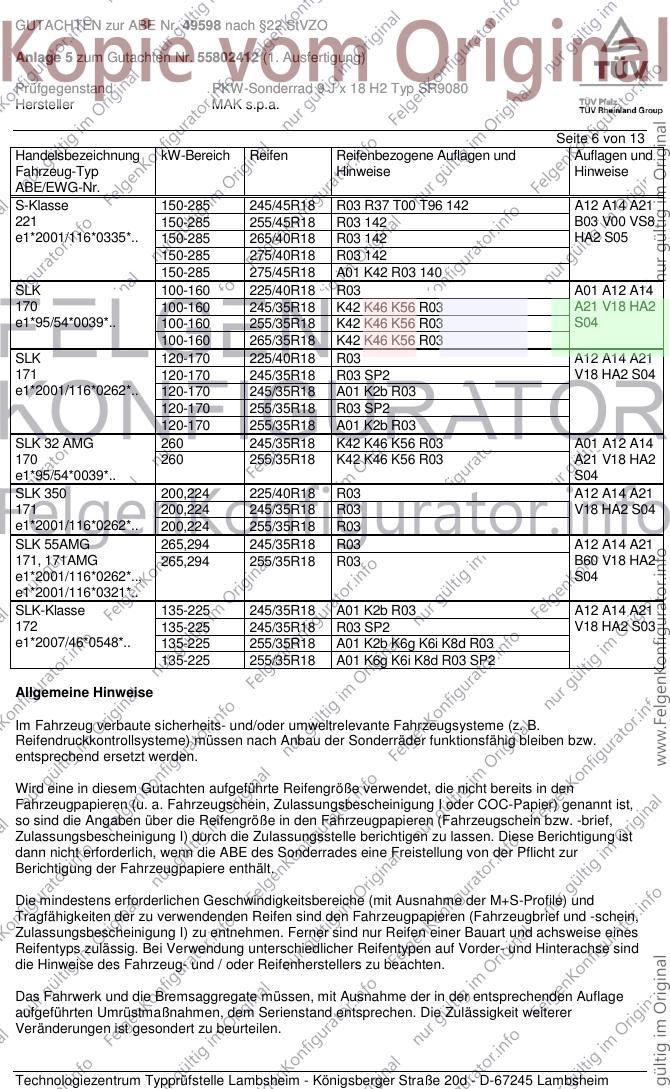

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49598 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55802412 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 18 H2 Typ SR9080
Hersteller MAK s.p.a.
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 150-285 245/45R18 R03 R37 T00 T96 142 A12 A14 A21
221 150-285 255/45R18 R03 142 B03 V00 VS8
e1*2001/116*0335*.. 150-285 265/40R18 R03 142 HA2 S05
150-285 275/40R18 R03 142
150-285 275/45R18 A01 K42 R03 140
SLK 100-160 225/40R18 R03 A01 A12 A14
170 100-160 245/35R18 K42 K46 K56 R03 A21 V18 HA2
e1*95/54*0039*.. 100-160 255/35R18 K42 K46 K56 R03 S04
100-160 265/35R18 K42 K46 K56 R03
SLK 120-170 225/40R18 R03 A12 A14 A21
171 120-170 245/35R18 R03 SP2 V18 HA2 S04
e1*2001/116*0262*.. 120-170 245/35R18 A01 K2b R03
120-170 255/35R18 R03 SP2
120-170 255/35R18 A01 K2b R03
SLK 32 AMG 260 245/35R18 K42 K46 K56 R03 A01 A12 A14
170 260 255/35R18 K42 K46 K56 R03 A21 V18 HA2
e1*95/54*0039*.. S04
SLK 350 200,224 225/40R18 R03 A12 A14 A21
171 200,224 245/35R18 R03 V18 HA2 S04
e1*2001/116*0262*.. 200,224 255/35R18 R03
SLK 55AMG 265,294 245/35R18 R03 A12 A14 A21
171, 171AMG 265,294 255/35R18 R03 B60 V18 HA2
e1*2001/116*0262*.., S04
e1*2001/116*0321*..
SLK-Klasse 135-225 245/35R18 A01 K2b R03 A12 A14 A21
172 135-225 245/35R18 R03 SP2 V18 HA2 S03
e1*2007/46*0548*.. 135-225 255/35R18 A01 K2b K6g K6i K8d R03
135-225 255/35R18 A01 K6g K6i K8d R03 SP2
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49598 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55802412 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 18 H2 Typ SR9080
Hersteller MAK s.p.a.
Seite 7 von 13
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).

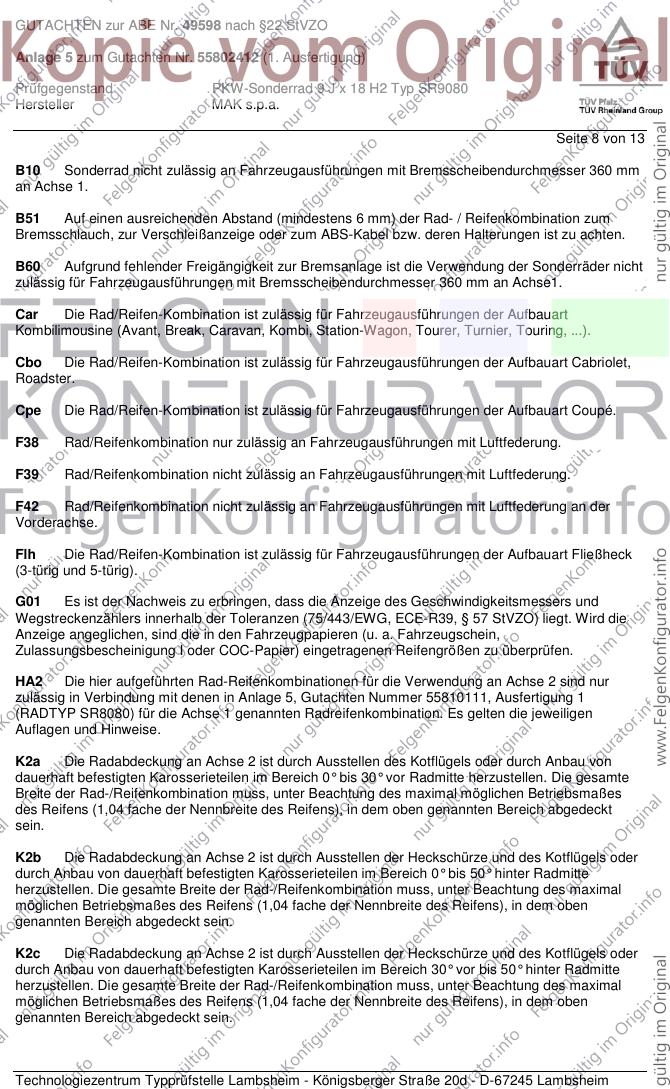

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49598 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55802412 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 18 H2 Typ SR9080
Hersteller MAK s.p.a.
Seite 8 von 13
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
HA2 Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 2 sind nur
zulässig in Verbindung mit denen in Anlage 5, Gutachten Nummer 55810111, Ausfertigung 1
(RADTYP SR8080) für die Achse 1 genannten Radreifenkombination. Es gelten die jeweiligen
Auflagen und Hinweise.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

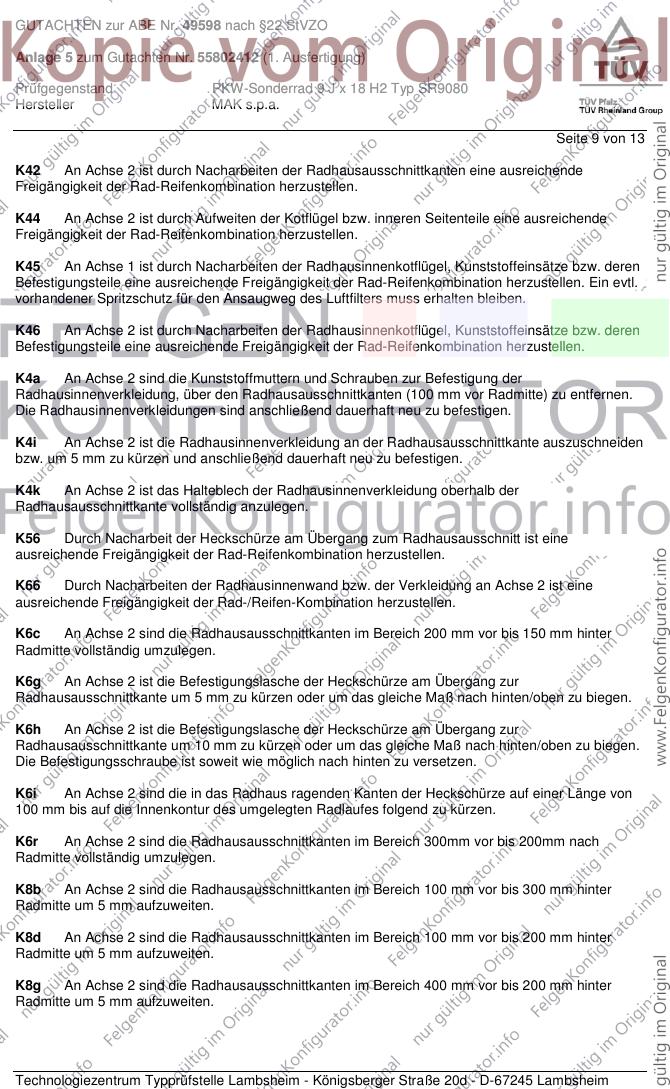

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49598 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55802412 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 18 H2 Typ SR9080
Hersteller MAK s.p.a.
Seite 9 von 13
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung, über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen.
Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.

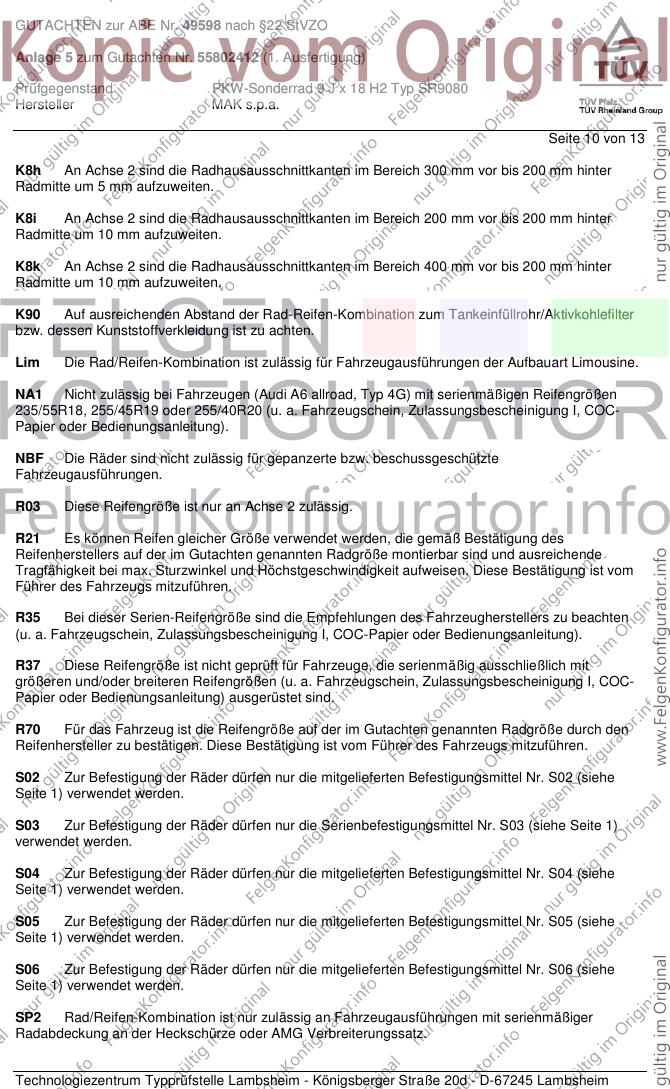

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49598 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55802412 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 18 H2 Typ SR9080
Hersteller MAK s.p.a.
Seite 10 von 13
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die Serienbefestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.

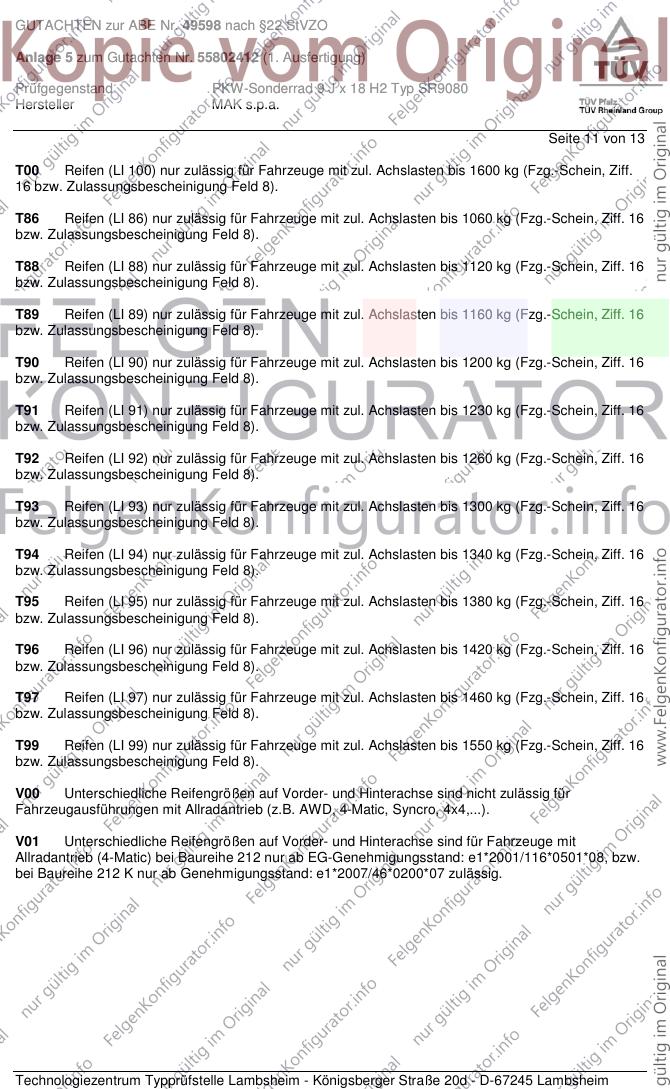

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49598 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55802412 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 18 H2 Typ SR9080
Hersteller MAK s.p.a.
Seite 11 von 13
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49598 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55802412 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 18 H2 Typ SR9080
Hersteller MAK s.p.a.
Seite 12 von 13
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VS8 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/50R18 255/45R18
Nr. 2 245/45R18 275/40R18, 285/40R18
Nr. 3 255/45R18 275/45R18, 285/40R18
Nr. 4 265/40R18 285/40R18
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. Oktober 2015 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49598 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55802412 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 18 H2 Typ SR9080
Hersteller MAK s.p.a.
Seite 13 von 13
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Dezember 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Oktober 2015
Schmidt 00237669.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49598*01
Gerät: Sonderräder für Personenkraftwagen
9 J x 18 H2
Typ: SR9080
Inhaber der ABE MAK S.p.A.
und Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 49598*01
Die ABE-Nr. 49598 erstreckt sich nunmehr auf die Sonderräder 9 J x 18 H2 , Typ SR9080, in
den Ausführungen wie im Nachtragsgutachten Nr. 55802412 (2. Ausfertigung) vom
22.10.2015 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
3, 4, 5, 6, 7 (1. Ausfertigung)
1, 2 (2. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 22.10.2015
festgehaltenen Angaben.
Flensburg, 02.12.2015
Im Auftrag
Frederik Maß
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55802412 (2. Ausfertigung), zur Genehmigung vorgelegt am:
04.11.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 49598*01
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
