Gutachten 366-0277-12-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49294
ANLAGE: 40 DAIMLER, MERCEDES Radtyp: TTDP
Hersteller: Alu-Design GmbH & Co. KG Stand: 30.09.2013
__________________________________________________________________________________________________________________

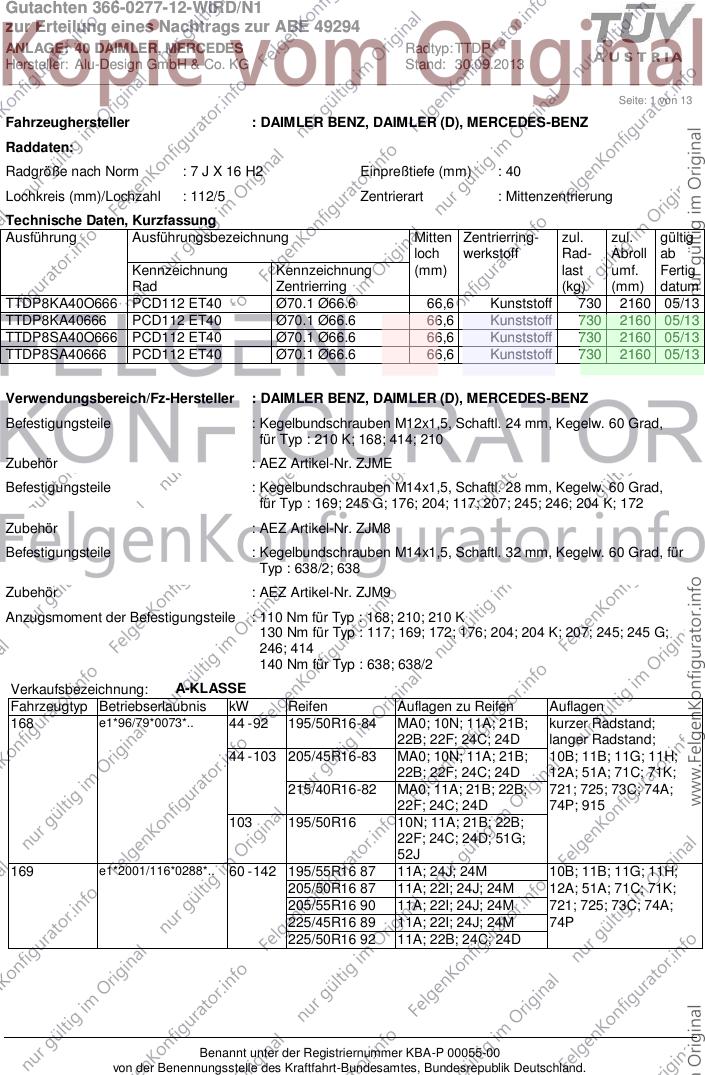

Seite: 1 von 13
Fahrzeughersteller : DAIMLER BENZ, DAIMLER (D), MERCEDES-BENZ
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTDP8KA40O666 PCD112 ET40 Ø70.1 Ø66.6 66,6 Kunststoff 730 2160 05/13
TTDP8KA40666 PCD112 ET40 Ø70.1 Ø66.6 66,6 Kunststoff 730 2160 05/13
TTDP8SA40O666 PCD112 ET40 Ø70.1 Ø66.6 66,6 Kunststoff 730 2160 05/13
TTDP8SA40666 PCD112 ET40 Ø70.1 Ø66.6 66,6 Kunststoff 730 2160 05/13
Verwendungsbereich/Fz-Hersteller : DAIMLER BENZ, DAIMLER (D), MERCEDES-BENZ
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 24 mm, Kegelw. 60 Grad,
für Typ : 210 K; 168; 414; 210
Zubehör : AEZ Artikel-Nr. ZJME
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 169; 245 G; 176; 204; 117; 207; 245; 246; 204 K; 172
Zubehör : AEZ Artikel-Nr. ZJM8
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 32 mm, Kegelw. 60 Grad, für
Typ : 638/2; 638
Zubehör : AEZ Artikel-Nr. ZJM9
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : 168; 210; 210 K
130 Nm für Typ : 117; 169; 172; 176; 204; 204 K; 207; 245; 245 G;
246; 414
140 Nm für Typ : 638; 638/2
Verkaufsbezeichnung: A-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
168 e1*96/79*0073*.. 44 - 92 195/50R16-84 MA0; 10N; 11A; 21B; kurzer Radstand;
22B; 22F; 24C; 24D langer Radstand;
44 - 103 205/45R16-83 MA0; 10N; 11A; 21B; 10B; 11B; 11G; 11H;
22B; 22F; 24C; 24D 12A; 51A; 71C; 71K;
215/40R16-82 MA0; 11A; 21B; 22B; 721; 725; 73C; 74A;
22F; 24C; 24D 74P; 915
103 195/50R16 10N; 11A; 21B; 22B;
22F; 24C; 24D; 51G;
52J
169 e1*2001/116*0288*.. 60 - 142 195/55R16 87 11A; 24J; 24M 10B; 11B; 11G; 11H;
205/50R16 87 11A; 22I; 24J; 24M 12A; 51A; 71C; 71K;
205/55R16 90 11A; 22I; 24J; 24M 721; 725; 73C; 74A;
225/45R16 89 11A; 22I; 24J; 24M 74P
225/50R16 92 11A; 22B; 24C; 24D
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49294
ANLAGE: 40 DAIMLER, MERCEDES Radtyp: TTDP
Hersteller: Alu-Design GmbH & Co. KG Stand: 30.09.2013
__________________________________________________________________________________________________________________

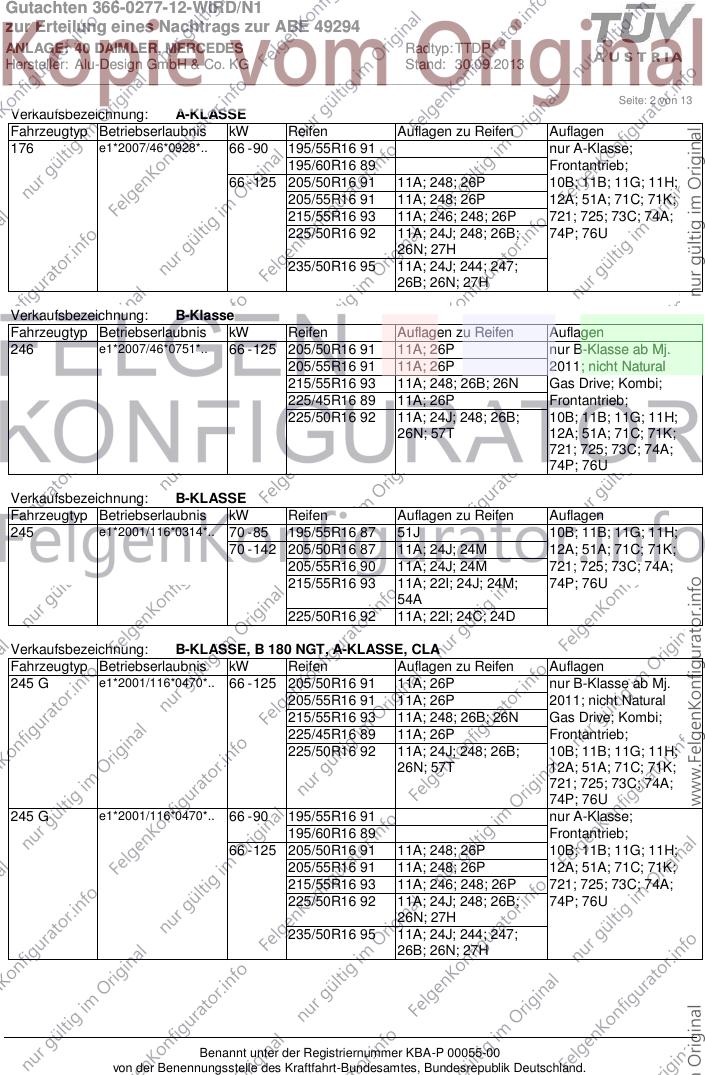

Seite: 2 von 13
Verkaufsbezeichnung: A-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
176 e1*2007/46*0928*.. 66 - 90 195/55R16 91 nur A-Klasse;
195/60R16 89 Frontantrieb;
66 - 125 205/50R16 91 11A; 248; 26P 10B; 11B; 11G; 11H;
205/55R16 91 11A; 248; 26P 12A; 51A; 71C; 71K;
215/55R16 93 11A; 246; 248; 26P 721; 725; 73C; 74A;
225/50R16 92 11A; 24J; 248; 26B; 74P; 76U
26N; 27H
235/50R16 95 11A; 24J; 244; 247;
26B; 26N; 27H
Verkaufsbezeichnung: B-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
246 e1*2007/46*0751*.. 66 - 125 205/50R16 91 11A; 26P nur B-Klasse ab Mj.
205/55R16 91 11A; 26P 2011; nicht Natural
215/55R16 93 11A; 248; 26B; 26N Gas Drive; Kombi;
225/45R16 89 11A; 26P Frontantrieb;
225/50R16 92 11A; 24J; 248; 26B; 10B; 11B; 11G; 11H;
26N; 57T 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76U
Verkaufsbezeichnung: B-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245 e1*2001/116*0314*.. 70 - 85 195/55R16 87 51J 10B; 11B; 11G; 11H;
70 - 142 205/50R16 87 11A; 24J; 24M 12A; 51A; 71C; 71K;
205/55R16 90 11A; 24J; 24M 721; 725; 73C; 74A;
215/55R16 93 11A; 22I; 24J; 24M; 74P; 76U
54A
225/50R16 92 11A; 22I; 24C; 24D
Verkaufsbezeichnung: B-KLASSE, B 180 NGT, A-KLASSE, CLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245 G e1*2001/116*0470*.. 66 - 125 205/50R16 91 11A; 26P nur B-Klasse ab Mj.
205/55R16 91 11A; 26P 2011; nicht Natural
215/55R16 93 11A; 248; 26B; 26N Gas Drive; Kombi;
225/45R16 89 11A; 26P Frontantrieb;
225/50R16 92 11A; 24J; 248; 26B; 10B; 11B; 11G; 11H;
26N; 57T 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76U
245 G e1*2001/116*0470*.. 66 - 90 195/55R16 91 nur A-Klasse;
195/60R16 89 Frontantrieb;
66 - 125 205/50R16 91 11A; 248; 26P 10B; 11B; 11G; 11H;
205/55R16 91 11A; 248; 26P 12A; 51A; 71C; 71K;
215/55R16 93 11A; 246; 248; 26P 721; 725; 73C; 74A;
225/50R16 92 11A; 24J; 248; 26B; 74P; 76U
26N; 27H
235/50R16 95 11A; 24J; 244; 247;
26B; 26N; 27H
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49294
ANLAGE: 40 DAIMLER, MERCEDES Radtyp: TTDP
Hersteller: Alu-Design GmbH & Co. KG Stand: 30.09.2013
__________________________________________________________________________________________________________________

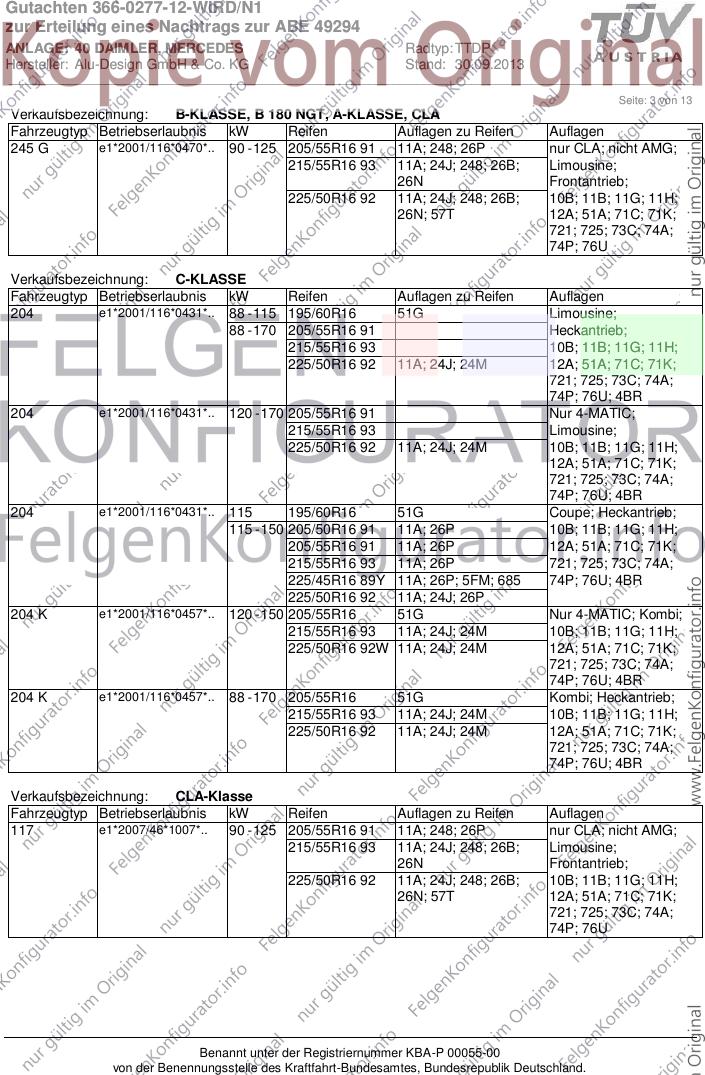

Seite: 3 von 13
Verkaufsbezeichnung: B-KLASSE, B 180 NGT, A-KLASSE, CLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245 G e1*2001/116*0470*.. 90 - 125 205/55R16 91 11A; 248; 26P nur CLA; nicht AMG;
215/55R16 93 11A; 24J; 248; 26B; Limousine;
26N Frontantrieb;
225/50R16 92 11A; 24J; 248; 26B; 10B; 11B; 11G; 11H;
26N; 57T 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76U
Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 e1*2001/116*0431*.. 88 - 115 195/60R16 51G Limousine;
88 - 170 205/55R16 91 Heckantrieb;
215/55R16 93 10B; 11B; 11G; 11H;
225/50R16 92 11A; 24J; 24M 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76U; 4BR
204 e1*2001/116*0431*.. 120 - 170 205/55R16 91 Nur 4-MATIC;
215/55R16 93 Limousine;
225/50R16 92 11A; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76U; 4BR
204 e1*2001/116*0431*.. 115 195/60R16 51G Coupe; Heckantrieb;
115 - 150 205/50R16 91 11A; 26P 10B; 11B; 11G; 11H;
205/55R16 91 11A; 26P 12A; 51A; 71C; 71K;
215/55R16 93 11A; 26P 721; 725; 73C; 74A;
225/45R16 89Y 11A; 26P; 5FM; 685 74P; 76U; 4BR
225/50R16 92 11A; 24J; 26P
204 K e1*2001/116*0457*.. 120 - 150 205/55R16 51G Nur 4-MATIC; Kombi;
215/55R16 93 11A; 24J; 24M 10B; 11B; 11G; 11H;
225/50R16 92W 11A; 24J; 24M 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76U; 4BR
204 K e1*2001/116*0457*.. 88 - 170 205/55R16 51G Kombi; Heckantrieb;
215/55R16 93 11A; 24J; 24M 10B; 11B; 11G; 11H;
225/50R16 92 11A; 24J; 24M 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76U; 4BR
Verkaufsbezeichnung: CLA-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
117 e1*2007/46*1007*.. 90 - 125 205/55R16 91 11A; 248; 26P nur CLA; nicht AMG;
215/55R16 93 11A; 24J; 248; 26B; Limousine;
26N Frontantrieb;
225/50R16 92 11A; 24J; 248; 26B; 10B; 11B; 11G; 11H;
26N; 57T 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49294
ANLAGE: 40 DAIMLER, MERCEDES Radtyp: TTDP
Hersteller: Alu-Design GmbH & Co. KG Stand: 30.09.2013
__________________________________________________________________________________________________________________

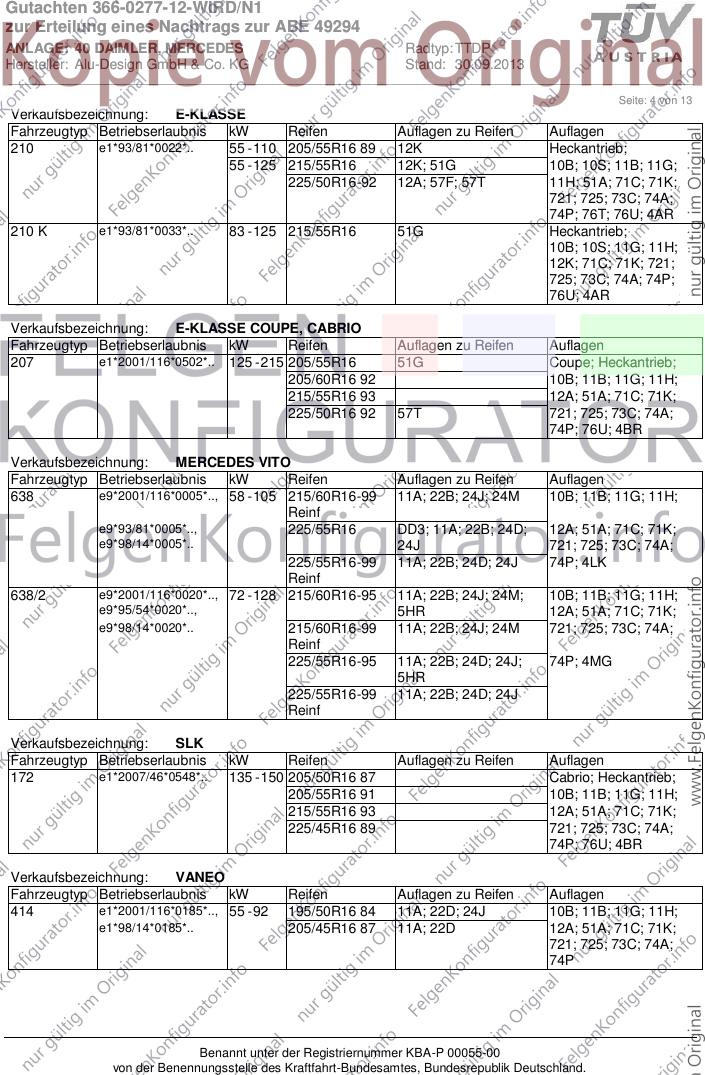

Seite: 4 von 13
Verkaufsbezeichnung: E-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
210 e1*93/81*0022*.. 55 - 110 205/55R16 89 12K Heckantrieb;
55 - 125 215/55R16 12K; 51G 10B; 10S; 11B; 11G;
225/50R16-92 12A; 57F; 57T 11H; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76T; 76U; 4AR
210 K e1*93/81*0033*.. 83 - 125 215/55R16 51G Heckantrieb;
10B; 10S; 11G; 11H;
12K; 71C; 71K; 721;
725; 73C; 74A; 74P;
76U; 4AR
Verkaufsbezeichnung: E-KLASSE COUPE, CABRIO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
207 e1*2001/116*0502*.. 125 - 215 205/55R16 51G Coupe; Heckantrieb;
205/60R16 92 10B; 11B; 11G; 11H;
215/55R16 93 12A; 51A; 71C; 71K;
225/50R16 92 57T 721; 725; 73C; 74A;
74P; 76U; 4BR
Verkaufsbezeichnung: MERCEDES VITO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
638 e9*2001/116*0005*.., 58 - 105 215/60R16-99 11A; 22B; 24J; 24M 10B; 11B; 11G; 11H;
Reinf
e9*93/81*0005*.., 225/55R16 DD3; 11A; 22B; 24D; 12A; 51A; 71C; 71K;
e9*98/14*0005*.. 24J 721; 725; 73C; 74A;
225/55R16-99 11A; 22B; 24D; 24J 74P; 4LK
Reinf
638/2 e9*2001/116*0020*.., 72 - 128 215/60R16-95 11A; 22B; 24J; 24M; 10B; 11B; 11G; 11H;
e9*95/54*0020*.., 5HR 12A; 51A; 71C; 71K;
e9*98/14*0020*.. 215/60R16-99 11A; 22B; 24J; 24M 721; 725; 73C; 74A;
Reinf
225/55R16-95 11A; 22B; 24D; 24J; 74P; 4MG
5HR
225/55R16-99 11A; 22B; 24D; 24J
Reinf
Verkaufsbezeichnung: SLK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
172 e1*2007/46*0548*.. 135 - 150 205/50R16 87 Cabrio; Heckantrieb;
205/55R16 91 10B; 11B; 11G; 11H;
215/55R16 93 12A; 51A; 71C; 71K;
225/45R16 89 721; 725; 73C; 74A;
74P; 76U; 4BR
Verkaufsbezeichnung: VANEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
414 e1*2001/116*0185*.., 55 - 92 195/50R16 84 11A; 22D; 24J 10B; 11B; 11G; 11H;
e1*98/14*0185*.. 205/45R16 87 11A; 22D 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49294
ANLAGE: 40 DAIMLER, MERCEDES Radtyp: TTDP
Hersteller: Alu-Design GmbH & Co. KG Stand: 30.09.2013
__________________________________________________________________________________________________________________

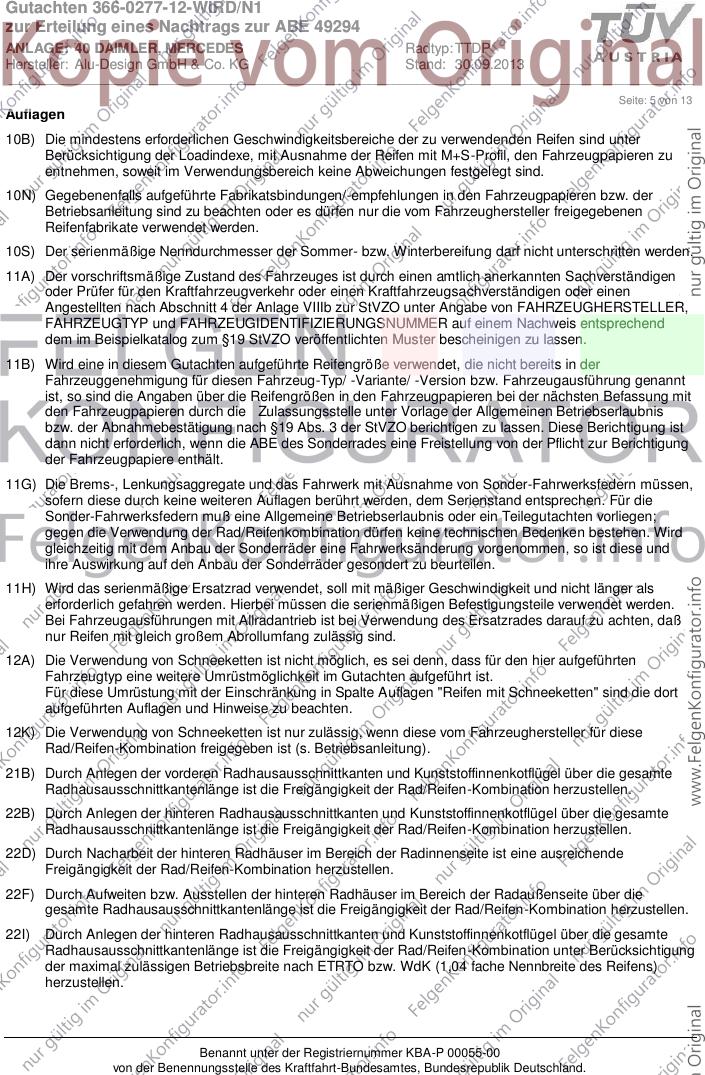

Seite: 5 von 13
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10N) Gegebenenfalls aufgeführte Fabrikatsbindungen/-empfehlungen in den Fahrzeugpapieren bzw. der
Betriebsanleitung sind zu beachten oder es dürfen nur die vom Fahrzeughersteller freigegebenen
Reifenfabrikate verwendet werden.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22D) Durch Nacharbeit der hinteren Radhäuser im Bereich der Radinnenseite ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49294
ANLAGE: 40 DAIMLER, MERCEDES Radtyp: TTDP
Hersteller: Alu-Design GmbH & Co. KG Stand: 30.09.2013
__________________________________________________________________________________________________________________
Seite: 6 von 13

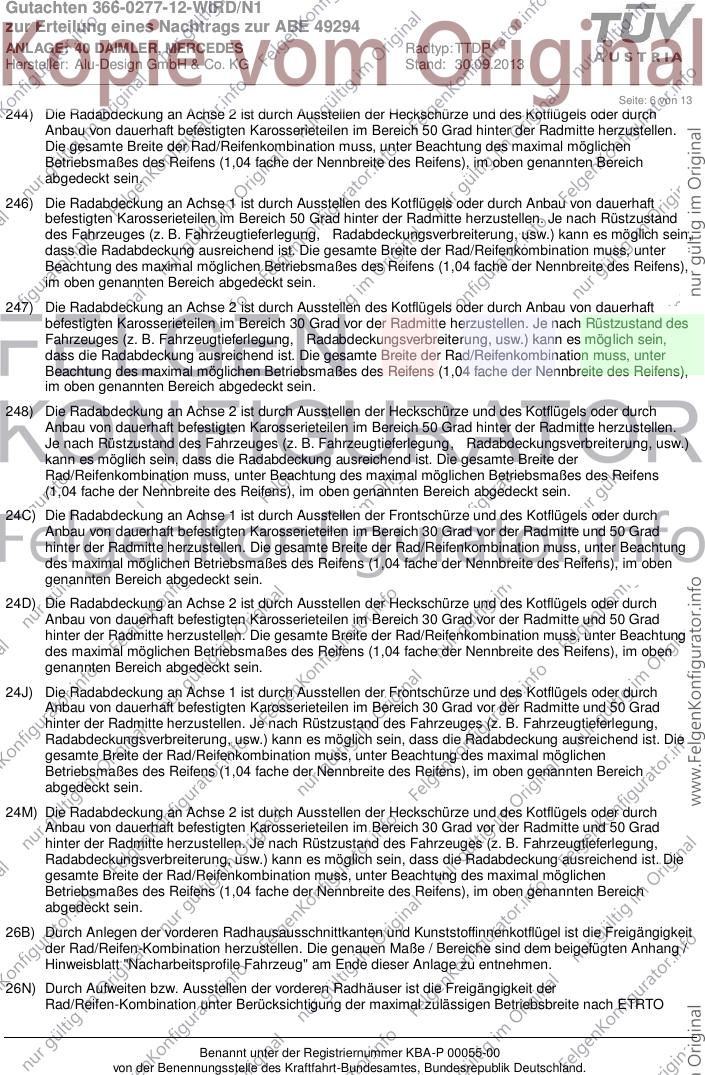

244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /

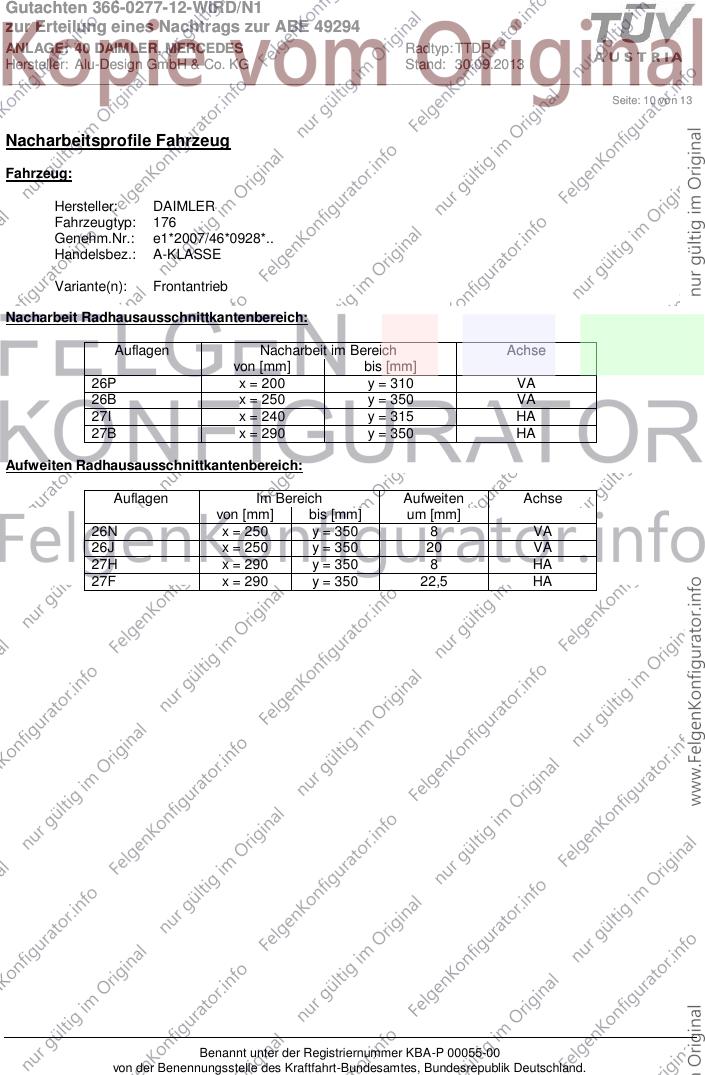

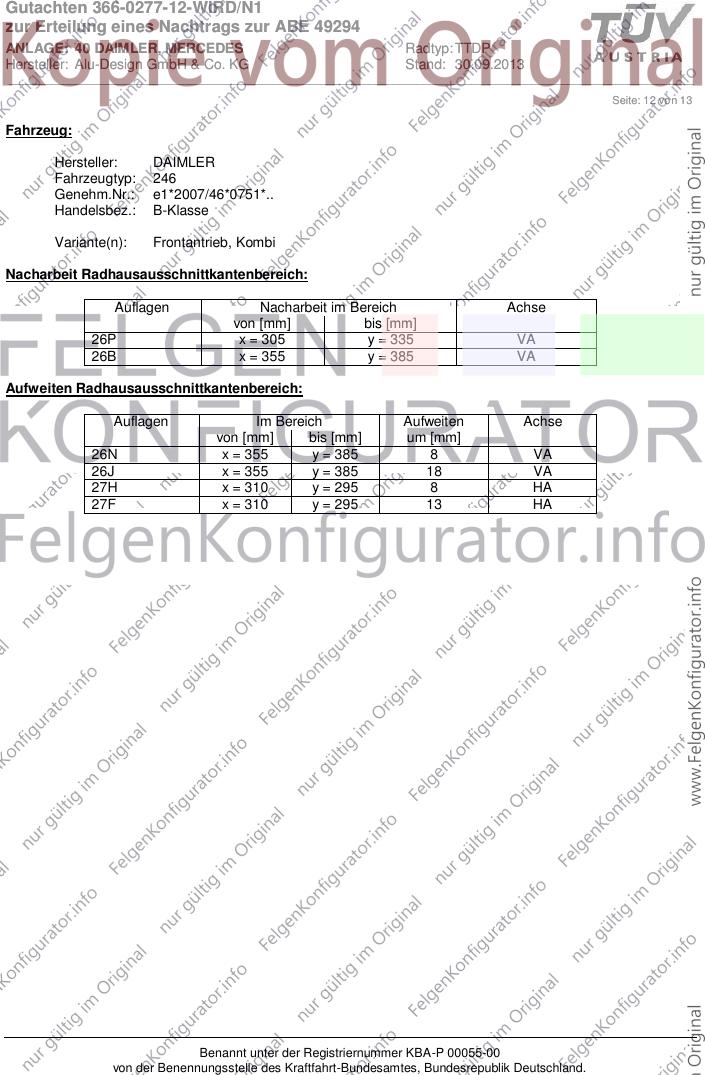

Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49294
ANLAGE: 40 DAIMLER, MERCEDES Radtyp: TTDP
Hersteller: Alu-Design GmbH & Co. KG Stand: 30.09.2013
__________________________________________________________________________________________________________________
Seite: 7 von 13

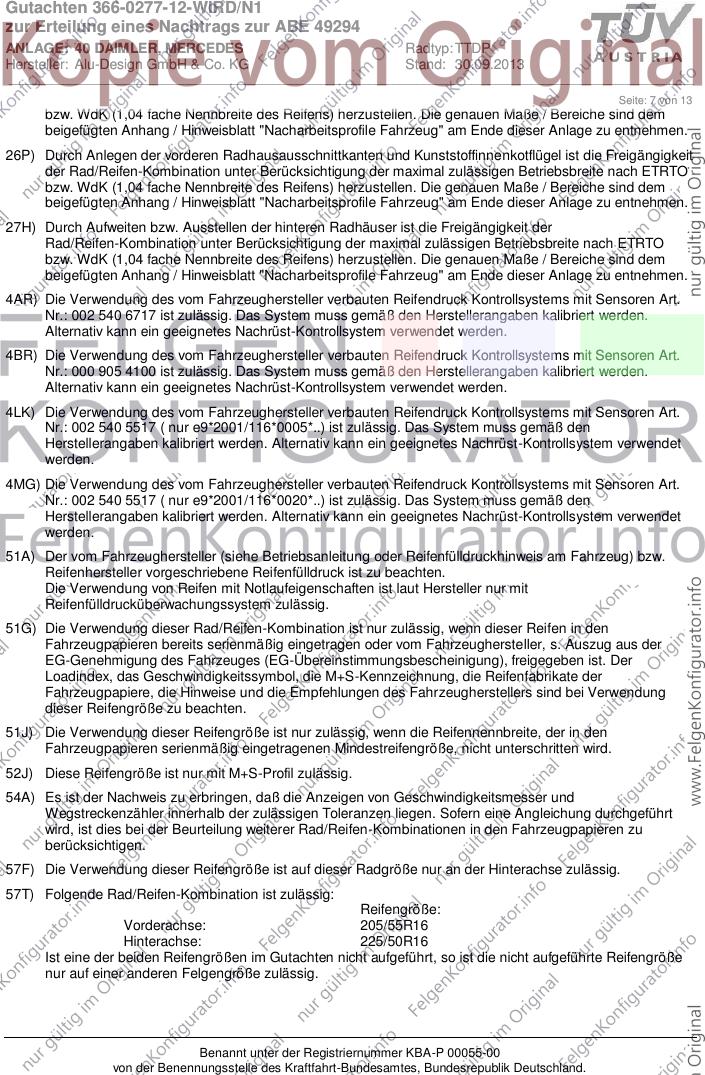

bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4AR) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 002 540 6717 ist zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden.
Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4BR) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 000 905 4100 ist zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden.
Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4LK) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 002 540 5517 ( nur e9*2001/116*0005*..) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
4MG) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 002 540 5517 ( nur e9*2001/116*0020*..) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
57T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R16
Hinterachse: 225/50R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49294
ANLAGE: 40 DAIMLER, MERCEDES Radtyp: TTDP
Hersteller: Alu-Design GmbH & Co. KG Stand: 30.09.2013
__________________________________________________________________________________________________________________
Seite: 8 von 13

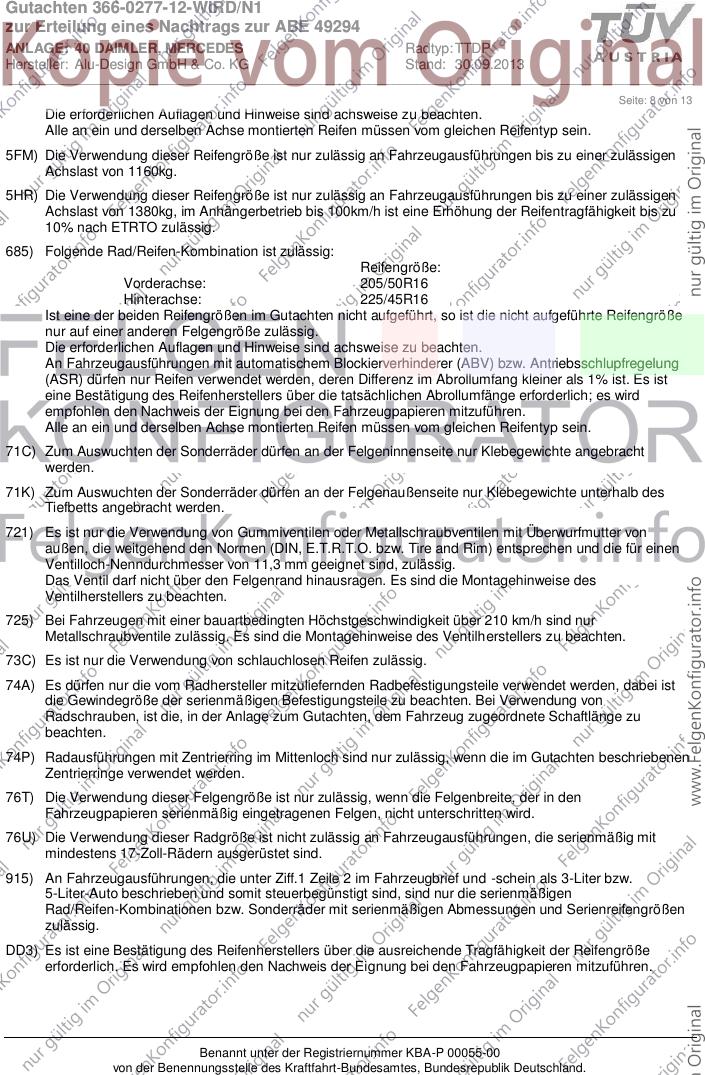

Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
5HR) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1380kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
685) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/50R16
Hinterachse: 225/45R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
915) An Fahrzeugausführungen, die unter Ziff.1 Zeile 2 im Fahrzeugbrief und -schein als 3-Liter bzw.
5-Liter-Auto beschrieben und somit steuerbegünstigt sind, sind nur die serienmäßigen
Rad/Reifen-Kombinationen bzw. Sonderräder mit serienmäßigen Abmessungen und Serienreifengrößen
zulässig.
DD3) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49294
ANLAGE: 40 DAIMLER, MERCEDES Radtyp: TTDP
Hersteller: Alu-Design GmbH & Co. KG Stand: 30.09.2013
__________________________________________________________________________________________________________________
Seite: 9 von 13

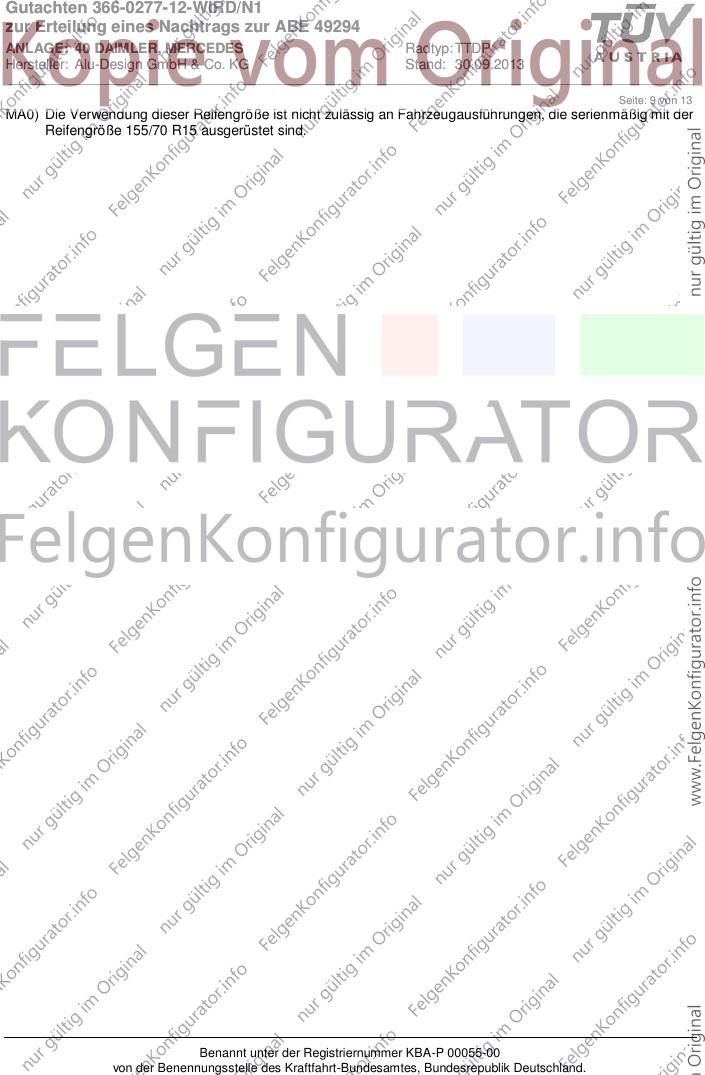

MA0) Die Verwendung dieser Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit der
Reifengröße 155/70 R15 ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49294
ANLAGE: 40 DAIMLER, MERCEDES Radtyp: TTDP
Hersteller: Alu-Design GmbH & Co. KG Stand: 30.09.2013
__________________________________________________________________________________________________________________
Seite: 10 von 13
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 176
Genehm.Nr.: e1*2007/46*0928*..
Handelsbez.: A-KLASSE
Variante(n): Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 310 VA
26B x = 250 y = 350 VA
27I x = 240 y = 315 HA
27B x = 290 y = 350 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 250 y = 350 8 VA
26J x = 250 y = 350 20 VA
27H x = 290 y = 350 8 HA
27F x = 290 y = 350 22,5 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49294
ANLAGE: 40 DAIMLER, MERCEDES Radtyp: TTDP
Hersteller: Alu-Design GmbH & Co. KG Stand: 30.09.2013
__________________________________________________________________________________________________________________
Seite: 11 von 13
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204
Genehm.Nr.: e1*2001/116*0431*..
Handelsbez.: C-KLASSE
Variante(n): Coupe, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 245 y = 350 VA
26P x = 195 y = 300 VA
27B x = 340 y = 260 HA
27I x = 290 y = 210 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 245 y = 350 8 VA
26J x = 245 y = 350 17 VA
27H x = 340 y = 260 8 HA
27F x = 340 y = 260 28 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49294
ANLAGE: 40 DAIMLER, MERCEDES Radtyp: TTDP
Hersteller: Alu-Design GmbH & Co. KG Stand: 30.09.2013
__________________________________________________________________________________________________________________
Seite: 12 von 13
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 246
Genehm.Nr.: e1*2007/46*0751*..
Handelsbez.: B-Klasse
Variante(n): Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 305 y = 335 VA
26B x = 355 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 355 y = 385 8 VA
26J x = 355 y = 385 18 VA
27H x = 310 y = 295 8 HA
27F x = 310 y = 295 13 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49294
ANLAGE: 40 DAIMLER, MERCEDES Radtyp: TTDP
Hersteller: Alu-Design GmbH & Co. KG Stand: 30.09.2013
__________________________________________________________________________________________________________________
Seite: 13 von 13
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 117
Genehm.Nr.: e1*2007/46*1007*..
Handelsbez.: CLA-Klasse
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 305 y = 335 VA
26B x = 355 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 355 y = 385 8 VA
26J x = 355 y = 385 18 VA
27H x = 310 y = 295 8 HA
27F x = 310 y = 295 13 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
