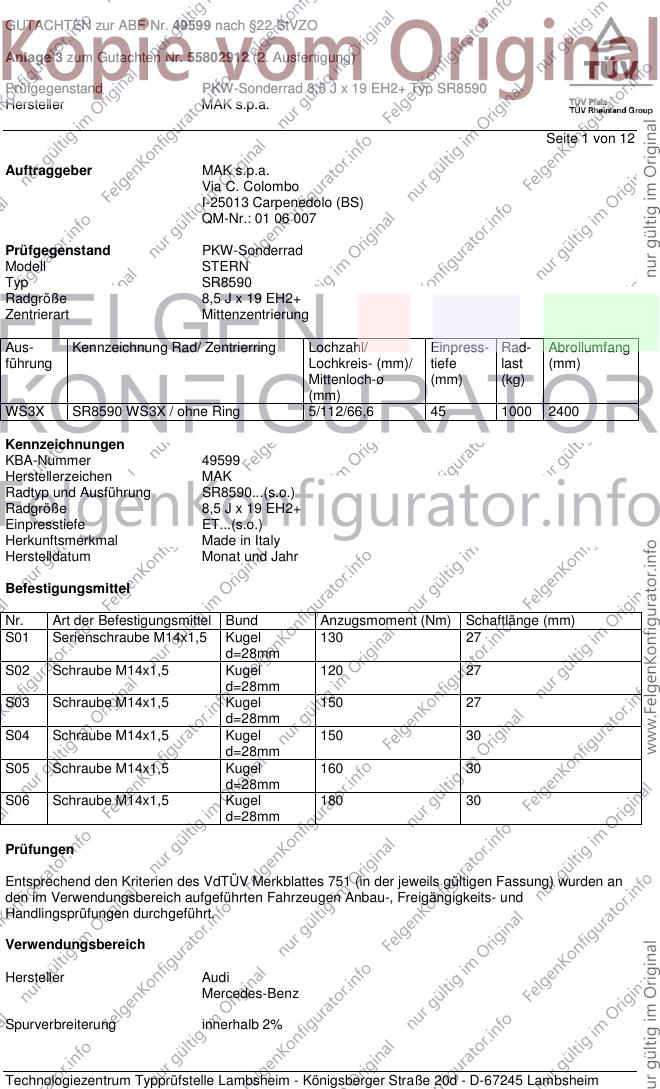

GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55802912 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.
Seite 1 von 12
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell STERN
Typ SR8590
Radgröße 8,5 J x 19 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
WS3X SR8590 WS3X / ohne Ring 5/112/66,6 45 1000 2400
Kennzeichnungen
KBA-Nummer 49599
Herstellerzeichen MAK
Radtyp und Ausführung SR8590...(s.o.)
Radgröße 8,5 J x 19 EH2+
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,5 Kugel 130 27
d=28mm
S02 Schraube M14x1,5 Kugel 120 27
d=28mm
S03 Schraube M14x1,5 Kugel 150 27
d=28mm
S04 Schraube M14x1,5 Kugel 150 30
d=28mm
S05 Schraube M14x1,5 Kugel 160 30
d=28mm
S06 Schraube M14x1,5 Kugel 180 30
d=28mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%

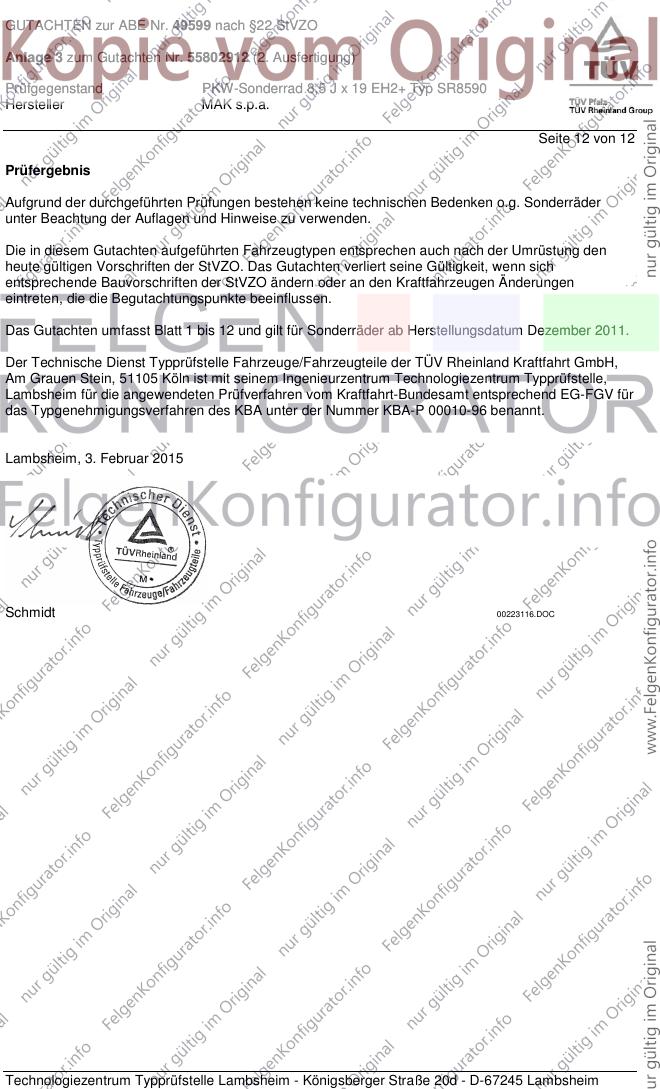

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55802912 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.
Seite 2 von 12

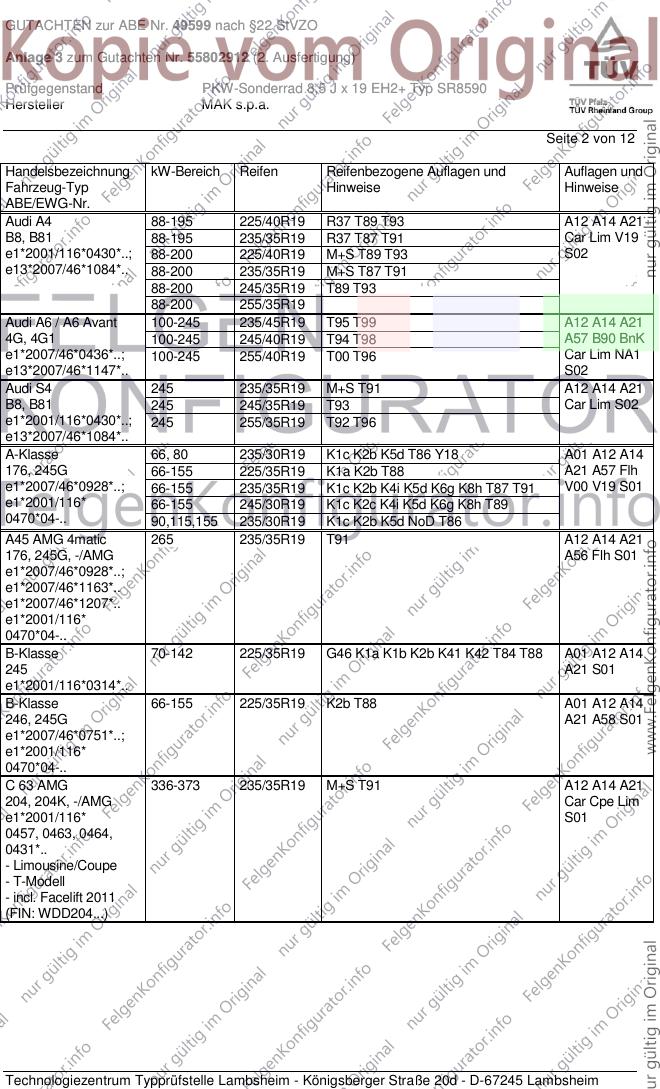

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 A12 A14 A21
B8, B81 88-195 235/35R19 R37 T87 T91 Car Lim V19
e1*2001/116*0430*..; 88-200 225/40R19 M+S T89 T93 S02
e13*2007/46*1084*.. 88-200 235/35R19 M+S T87 T91
88-200 245/35R19 T89 T93
88-200 255/35R19
Audi A6 / A6 Avant 100-245 235/45R19 T95 T99 A12 A14 A21
4G, 4G1 100-245 245/40R19 T94 T98 A57 B90 BnK
e1*2007/46*0436*..; 100-245 255/40R19 T00 T96 Car Lim NA1
e13*2007/46*1147*.. S02
Audi S4 245 235/35R19 M+S T91 A12 A14 A21
B8, B81 245 245/35R19 T93 Car Lim S02
e1*2001/116*0430*..; 245 255/35R19 T92 T96
e13*2007/46*1084*..
A-Klasse 66, 80 235/30R19 K1c K2b K5d T86 Y18 A01 A12 A14
176, 245G 66-155 225/35R19 K1a K2b T88 A21 A57 Flh
e1*2007/46*0928*..; 66-155 235/35R19 K1c K2b K4i K5d K6g K8h T87 T91 V00 V19 S01
e1*2001/116* 66-155 245/30R19 K1c K2c K4i K5d K6g K8h T89
0470*04-.. 90,115,155 235/30R19 K1c K2b K5d NoD T86
A45 AMG 4matic 265 235/35R19 T91 A12 A14 A21
176, 245G, -/AMG A56 Flh S01
e1*2007/46*0928*..;
e1*2007/46*1163*..
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
B-Klasse 70-142 225/35R19 G46 K1a K1b K2b K41 K42 T84 T88 A01 A12 A14
245 A21 S01
e1*2001/116*0314*..
B-Klasse 66-155 225/35R19 K2b T88 A01 A12 A14
246, 245G A21 A58 S01
e1*2007/46*0751*..;
e1*2001/116*
0470*04-..
C 63 AMG 336-373 235/35R19 M+S T91 A12 A14 A21
204, 204K, -/AMG Car Cpe Lim
e1*2001/116* S01
0457, 0463, 0464,
0431*..
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55802912 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.
Seite 3 von 12

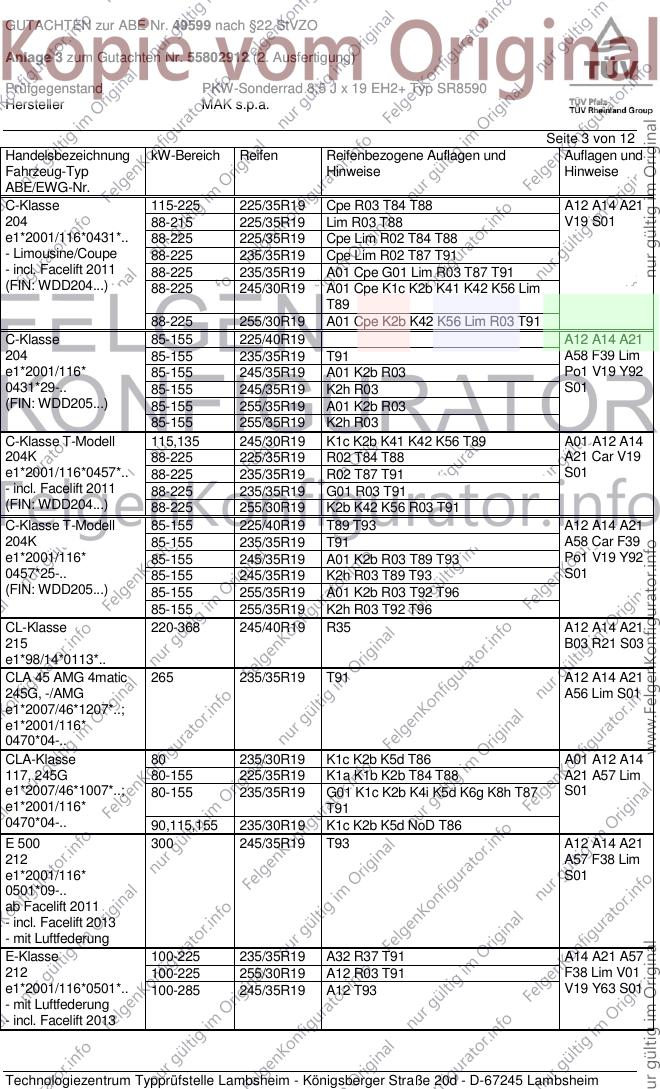

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 115-225 225/35R19 Cpe R03 T84 T88 A12 A14 A21
204 88-215 225/35R19 Lim R03 T88 V19 S01
e1*2001/116*0431*.. 88-225 225/35R19 Cpe Lim R02 T84 T88
- Limousine/Coupe 88-225 235/35R19 Cpe Lim R02 T87 T91
- incl. Facelift 2011 88-225 235/35R19 A01 Cpe G01 Lim R03 T87 T91
(FIN: WDD204...) 88-225 245/30R19 A01 Cpe K1c K2b K41 K42 K56 Lim
T89
88-225 255/30R19 A01 Cpe K2b K42 K56 Lim R03 T91
C-Klasse 85-155 225/40R19 A12 A14 A21
204 85-155 235/35R19 T91 A58 F39 Lim
e1*2001/116* 85-155 245/35R19 A01 K2b R03 Po1 V19 Y92
0431*29-.. 85-155 245/35R19 K2h R03 S01
(FIN: WDD205...) 85-155 255/35R19 A01 K2b R03
85-155 255/35R19 K2h R03
C-Klasse T-Modell 115,135 245/30R19 K1c K2b K41 K42 K56 T89 A01 A12 A14
204K 88-225 225/35R19 R02 T84 T88 A21 Car V19
e1*2001/116*0457*.. 88-225 235/35R19 R02 T87 T91 S01
- incl. Facelift 2011 88-225 235/35R19 G01 R03 T91
(FIN: WDD204...) 88-225 255/30R19 K2b K42 K56 R03 T91
C-Klasse T-Modell 85-155 225/40R19 T89 T93 A12 A14 A21
204K 85-155 235/35R19 T91 A58 Car F39
e1*2001/116* 85-155 245/35R19 A01 K2b R03 T89 T93 Po1 V19 Y92
0457*25-.. 85-155 245/35R19 K2h R03 T89 T93 S01
(FIN: WDD205...) 85-155 255/35R19 A01 K2b R03 T92 T96
85-155 255/35R19 K2h R03 T92 T96
CL-Klasse 220-368 245/40R19 R35 A12 A14 A21
215 B03 R21 S03
e1*98/14*0113*..
CLA 45 AMG 4matic 265 235/35R19 T91 A12 A14 A21
245G, -/AMG A56 Lim S01
e1*2007/46*1207*..;
e1*2001/116*
0470*04-..
CLA-Klasse 80 235/30R19 K1c K2b K5d T86 A01 A12 A14
117, 245G 80-155 225/35R19 K1a K1b K2b T84 T88 A21 A57 Lim
e1*2007/46*1007*..; 80-155 235/35R19 G01 K1c K2b K4i K5d K6g K8h T87 S01
e1*2001/116* T91
0470*04-.. 90,115,155 235/30R19 K1c K2b K5d NoD T86
E 500 300 245/35R19 T93 A12 A14 A21
212 A57 F38 Lim
e1*2001/116* S01
0501*09-..
ab Facelift 2011
- incl. Facelift 2013
- mit Luftfederung
E-Klasse 100-225 235/35R19 A32 R37 T91 A14 A21 A57
212 100-225 255/30R19 A12 R03 T91 F38 Lim V01
e1*2001/116*0501*.. 100-285 245/35R19 A12 T93 V19 Y63 S01
- mit Luftfederung
- incl. Facelift 2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55802912 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.
Seite 4 von 12

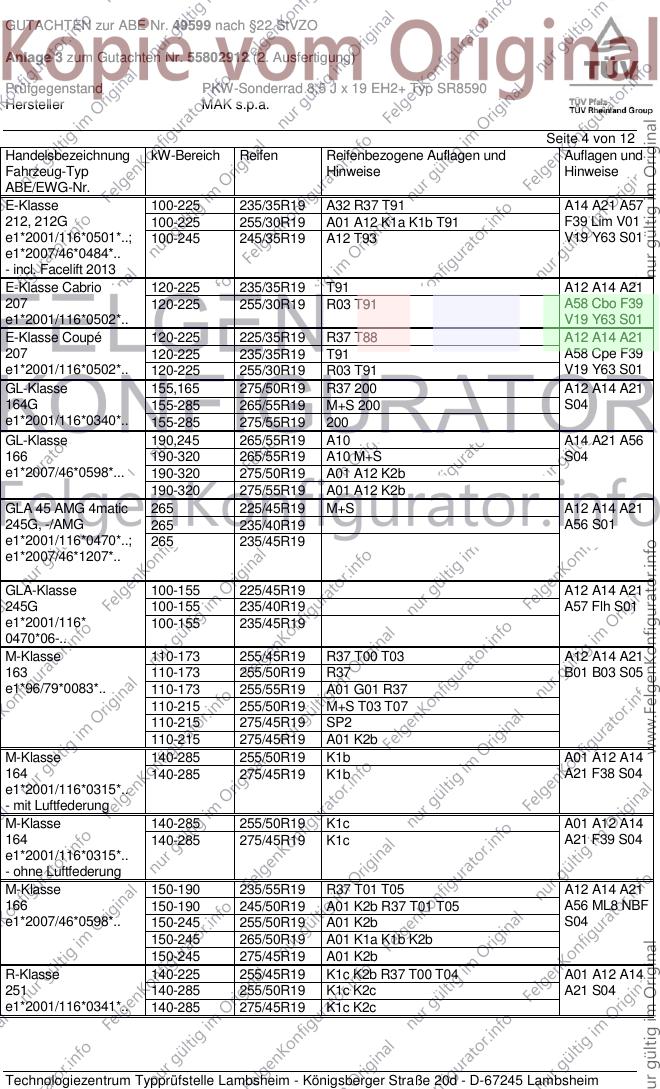

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-225 235/35R19 A32 R37 T91 A14 A21 A57
212, 212G 100-225 255/30R19 A01 A12 K1a K1b T91 F39 Lim V01
e1*2001/116*0501*..; 100-245 245/35R19 A12 T93 V19 Y63 S01
e1*2007/46*0484*..
- incl. Facelift 2013
E-Klasse Cabrio 120-225 235/35R19 T91 A12 A14 A21
207 120-225 255/30R19 R03 T91 A58 Cbo F39
e1*2001/116*0502*.. V19 Y63 S01
E-Klasse Coupé 120-225 225/35R19 R37 T88 A12 A14 A21
207 120-225 235/35R19 T91 A58 Cpe F39
e1*2001/116*0502*.. 120-225 255/30R19 R03 T91 V19 Y63 S01
GL-Klasse 155,165 275/50R19 R37 200 A12 A14 A21
164G 155-285 265/55R19 M+S 200 S04
e1*2001/116*0340*.. 155-285 275/55R19 200
GL-Klasse 190,245 265/55R19 A10 A14 A21 A56
166 190-320 265/55R19 A10 M+S S04
e1*2007/46*0598*... 190-320 275/50R19 A01 A12 K2b
190-320 275/55R19 A01 A12 K2b
GLA 45 AMG 4matic 265 225/45R19 M+S A12 A14 A21
245G, -/AMG 265 235/40R19 A56 S01
e1*2001/116*0470*..; 265 235/45R19
e1*2007/46*1207*..
GLA-Klasse 100-155 225/45R19 A12 A14 A21
245G 100-155 235/40R19 A57 Flh S01
e1*2001/116* 100-155 235/45R19
0470*06-..
M-Klasse 110-173 255/45R19 R37 T00 T03 A12 A14 A21
163 110-173 255/50R19 R37 B01 B03 S05
e1*96/79*0083*.. 110-173 255/55R19 A01 G01 R37
110-215 255/50R19 M+S T03 T07
110-215 275/45R19 SP2
110-215 275/45R19 A01 K2b
M-Klasse 140-285 255/50R19 K1b A01 A12 A14
164 140-285 275/45R19 K1b A21 F38 S04
e1*2001/116*0315*..
- mit Luftfederung
M-Klasse 140-285 255/50R19 K1c A01 A12 A14
164 140-285 275/45R19 K1c A21 F39 S04
e1*2001/116*0315*..
- ohne Luftfederung
M-Klasse 150-190 235/55R19 R37 T01 T05 A12 A14 A21
166 150-190 245/50R19 A01 K2b R37 T01 T05 A56 ML8 NBF
e1*2007/46*0598*.. 150-245 255/50R19 A01 K2b S04
150-245 265/50R19 A01 K1a K1b K2b
150-245 275/45R19 A01 K2b
R-Klasse 140-225 255/45R19 K1c K2b R37 T00 T04 A01 A12 A14
251 140-285 255/50R19 K1c K2c A21 S04
e1*2001/116*0341*.. 140-285 275/45R19 K1c K2c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55802912 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.
Seite 5 von 12

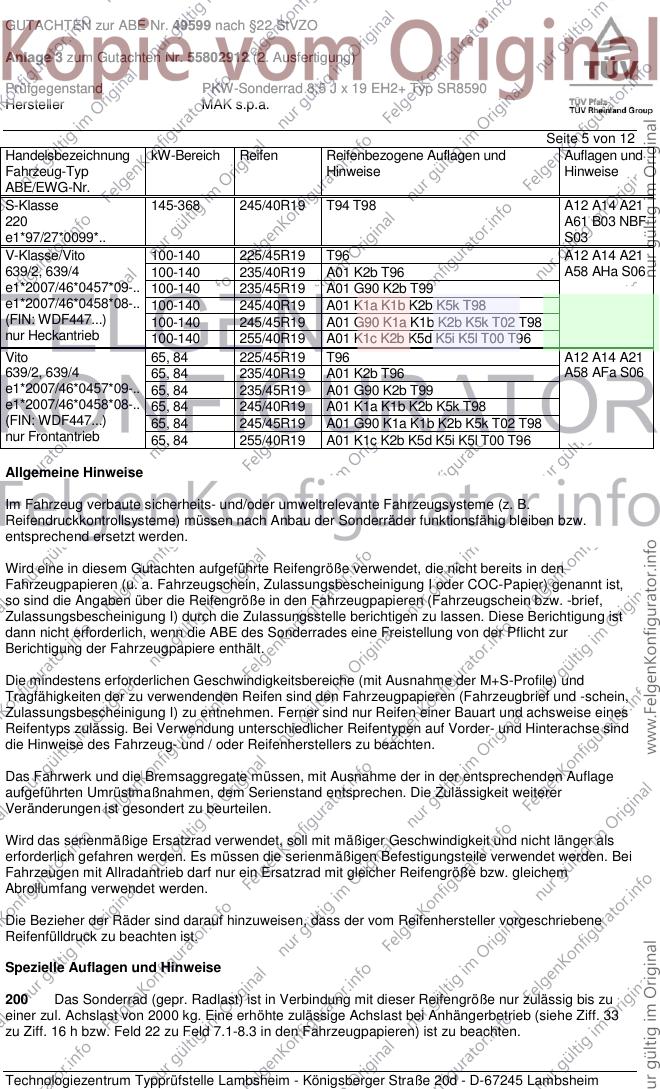

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 145-368 245/40R19 T94 T98 A12 A14 A21
220 A61 B03 NBF
e1*97/27*0099*.. S03
V-Klasse/Vito 100-140 225/45R19 T96 A12 A14 A21
639/2, 639/4 100-140 235/40R19 A01 K2b T96 A58 AHa S06
e1*2007/46*0457*09-.. 100-140 235/45R19 A01 G90 K2b T99
e1*2007/46*0458*08-.. 100-140 245/40R19 A01 K1a K1b K2b K5k T98
(FIN: WDF447...) 100-140 245/45R19 A01 G90 K1a K1b K2b K5k T02 T98
nur Heckantrieb 100-140 255/40R19 A01 K1c K2b K5d K5i K5l T00 T96
Vito 65, 84 225/45R19 T96 A12 A14 A21
639/2, 639/4 65, 84 235/40R19 A01 K2b T96 A58 AFa S06
e1*2007/46*0457*09-.. 65, 84 235/45R19 A01 G90 K2b T99
e1*2007/46*0458*08-.. 65, 84 245/40R19 A01 K1a K1b K2b K5k T98
(FIN: WDF447...) 65, 84 245/45R19 A01 G90 K1a K1b K2b K5k T02 T98
nur Frontantrieb 65, 84 255/40R19 A01 K1c K2b K5d K5i K5l T00 T96
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
200 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 2000 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55802912 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.
Seite 6 von 12

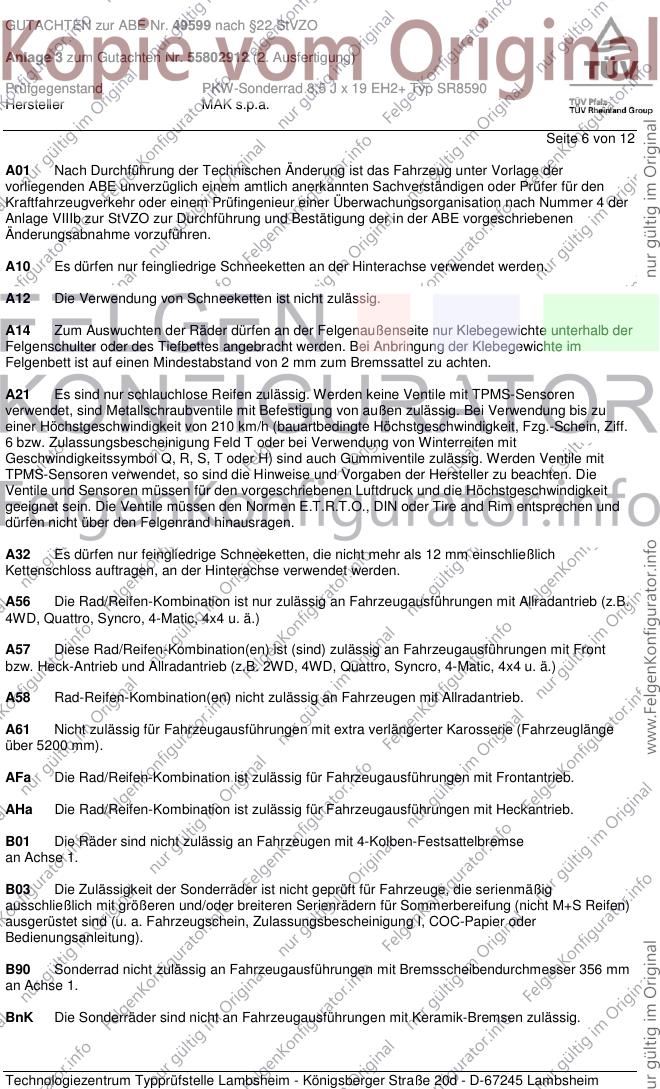

A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55802912 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.
Seite 7 von 12

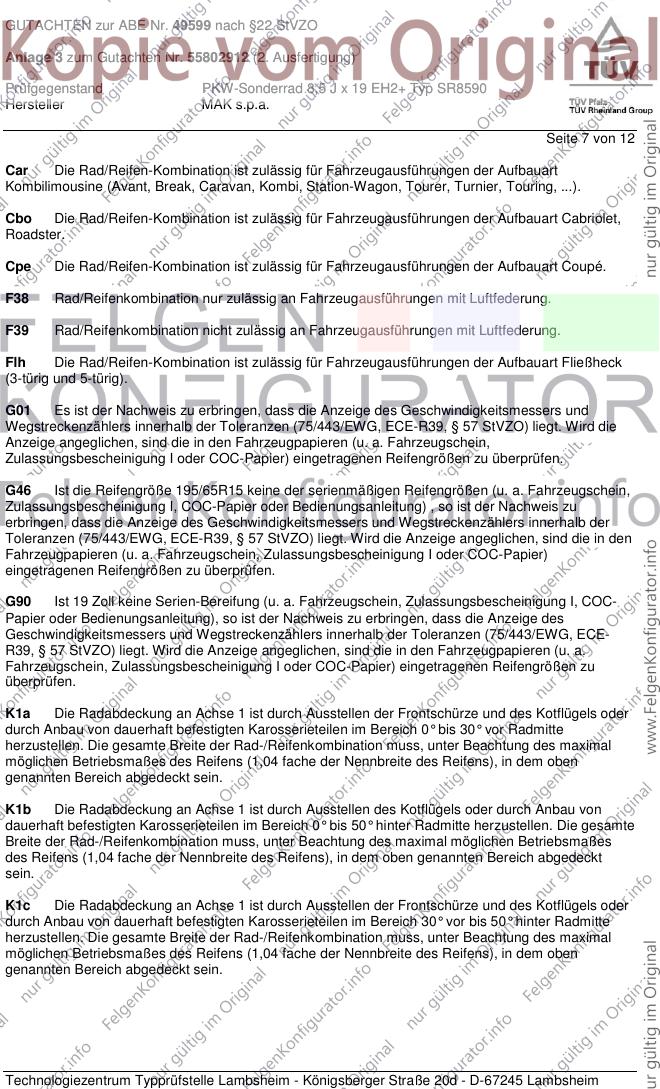

Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55802912 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.
Seite 8 von 12

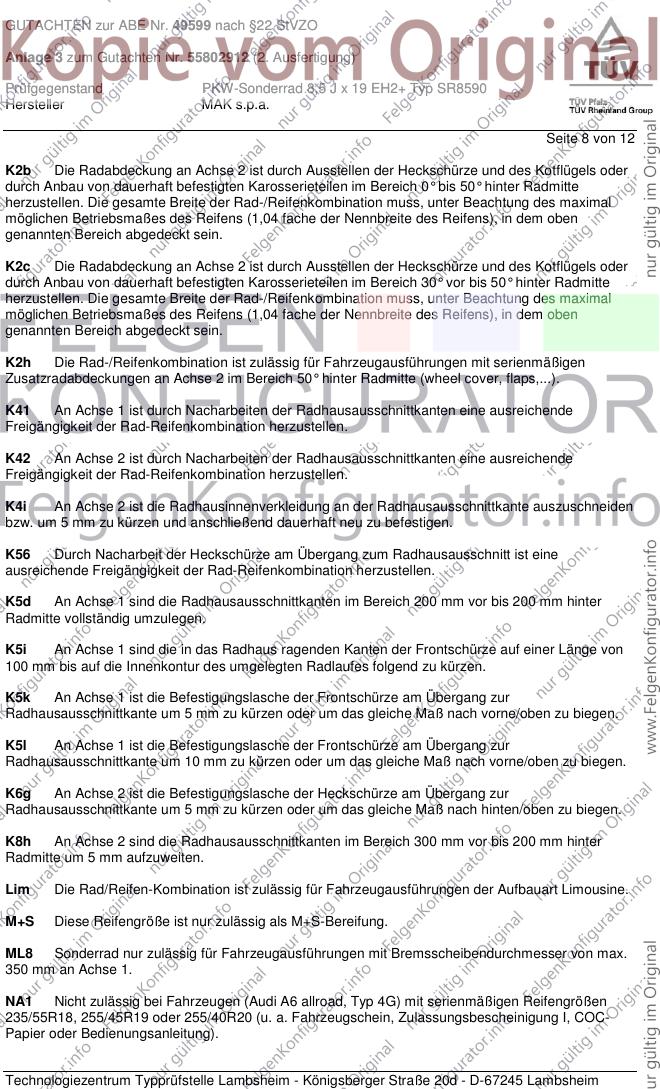

K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
ML8 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser von max.
350 mm an Achse 1.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55802912 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.
Seite 9 von 12

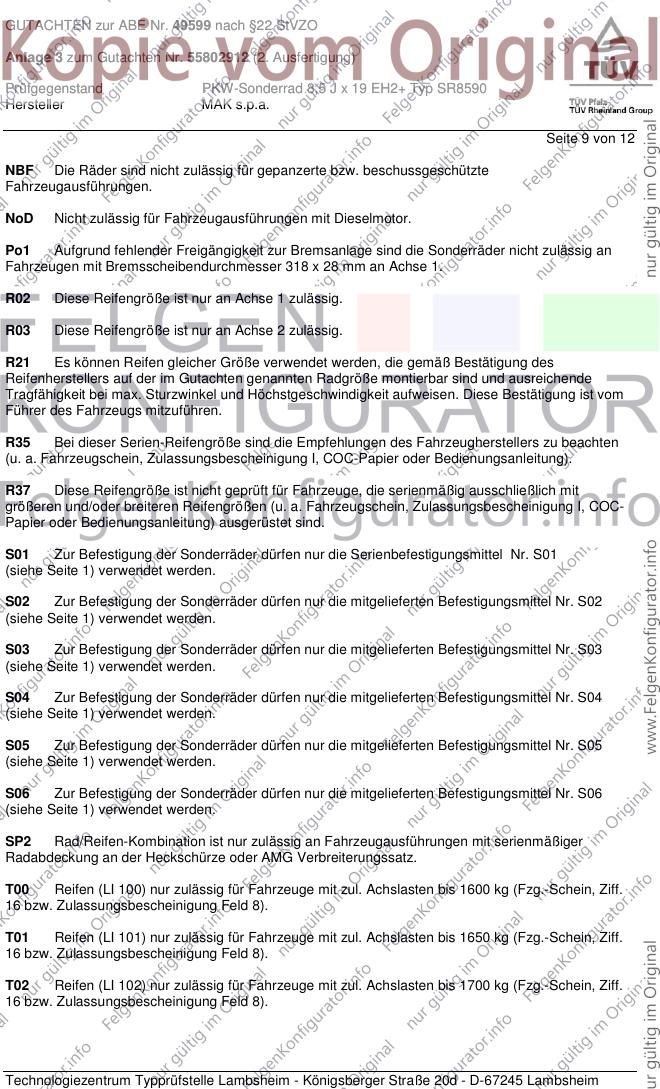

NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
Po1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 318 x 28 mm an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55802912 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.
Seite 10 von 12

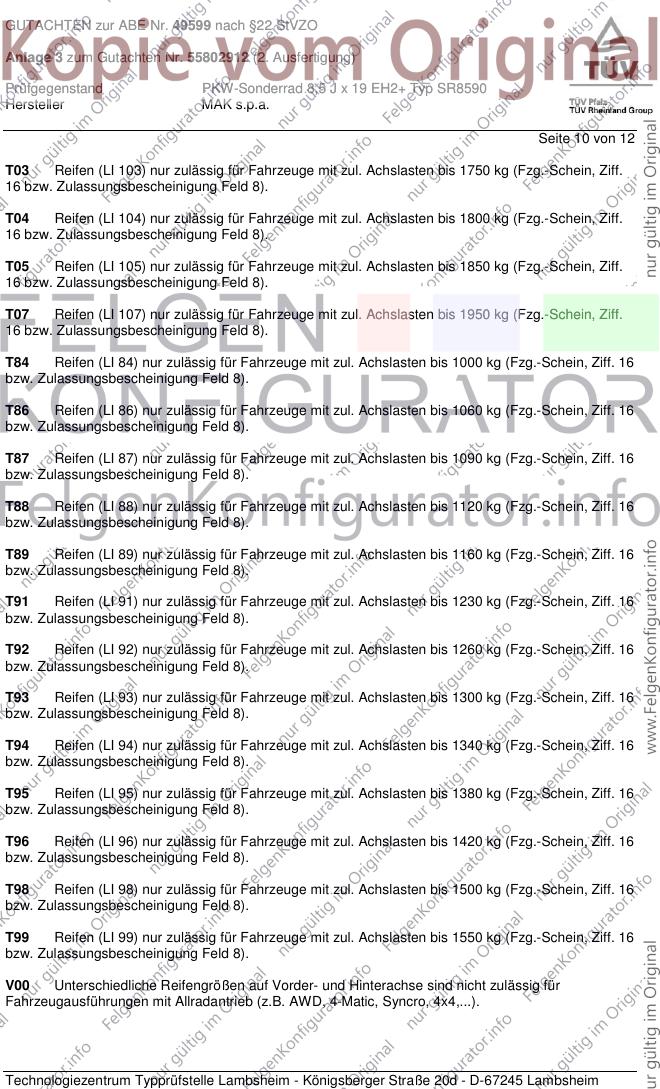

T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T07 Reifen (LI 107) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1950 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).

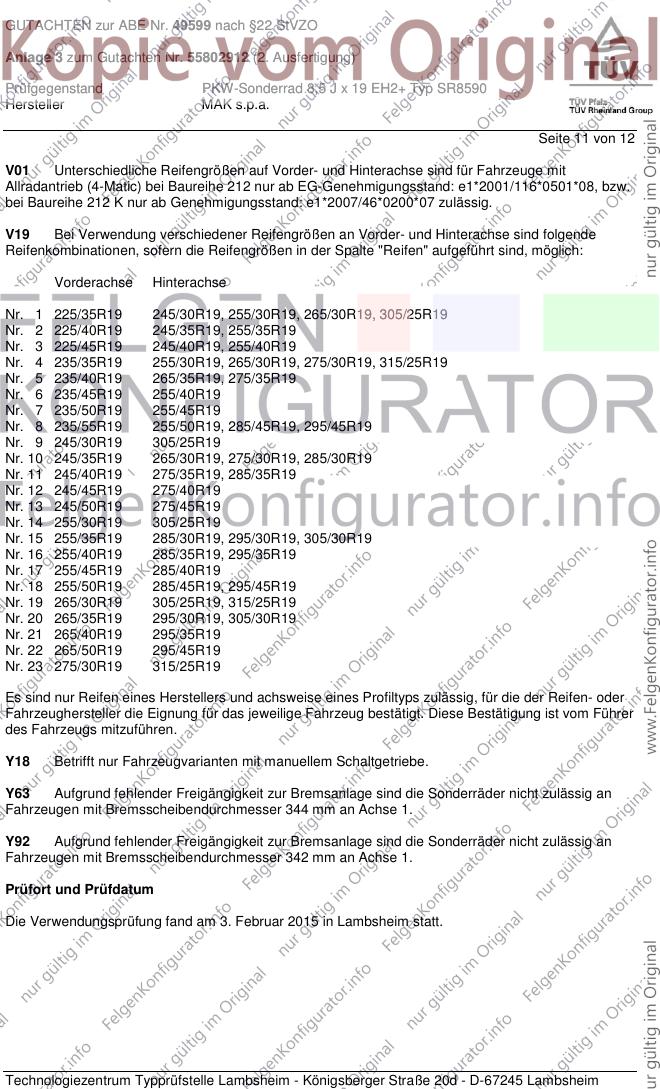

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55802912 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.
Seite 11 von 12
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 245/35R19, 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 9 245/30R19 305/25R19
Nr. 10 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 11 245/40R19 275/35R19, 285/35R19
Nr. 12 245/45R19 275/40R19
Nr. 13 245/50R19 275/45R19
Nr. 14 255/30R19 305/25R19
Nr. 15 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 16 255/40R19 285/35R19, 295/35R19
Nr. 17 255/45R19 285/40R19
Nr. 18 255/50R19 285/45R19, 295/45R19
Nr. 19 265/30R19 305/25R19, 315/25R19
Nr. 20 265/35R19 295/30R19, 305/30R19
Nr. 21 265/40R19 295/35R19
Nr. 22 265/50R19 295/45R19
Nr. 23 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y18 Betrifft nur Fahrzeugvarianten mit manuellem Schaltgetriebe.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Y92 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 342 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 3. Februar 2015 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55802912 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Dezember 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 3. Februar 2015
Schmidt 00223116.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

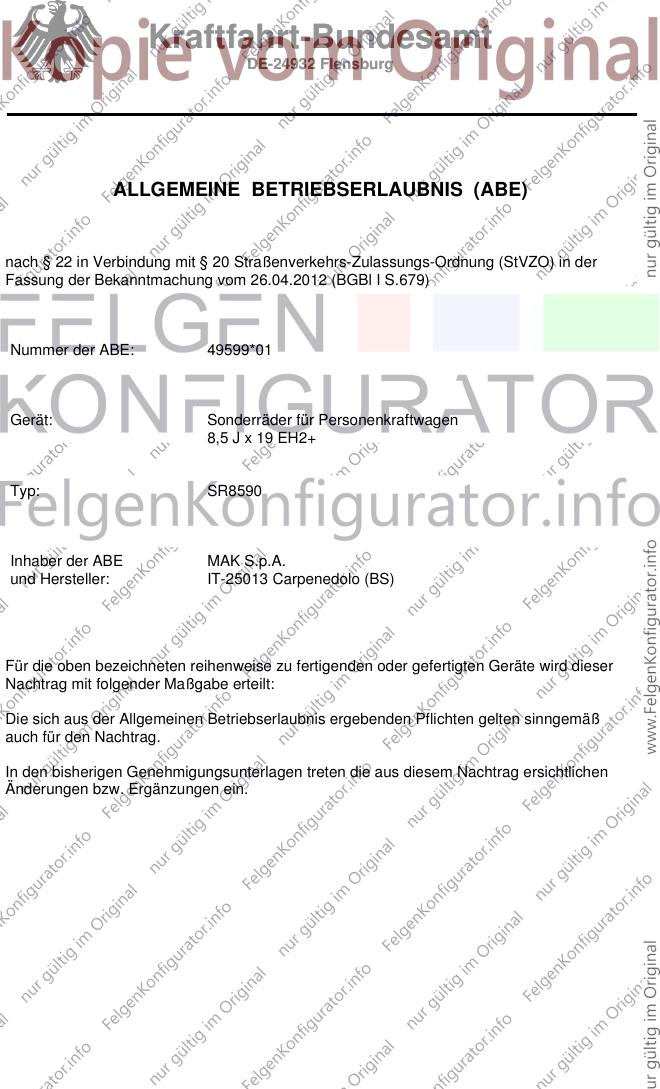

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49599*01
Gerät: Sonderräder für Personenkraftwagen
8,5 J x 19 EH2+
Typ: SR8590
Inhaber der ABE MAK S.p.A.
und Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

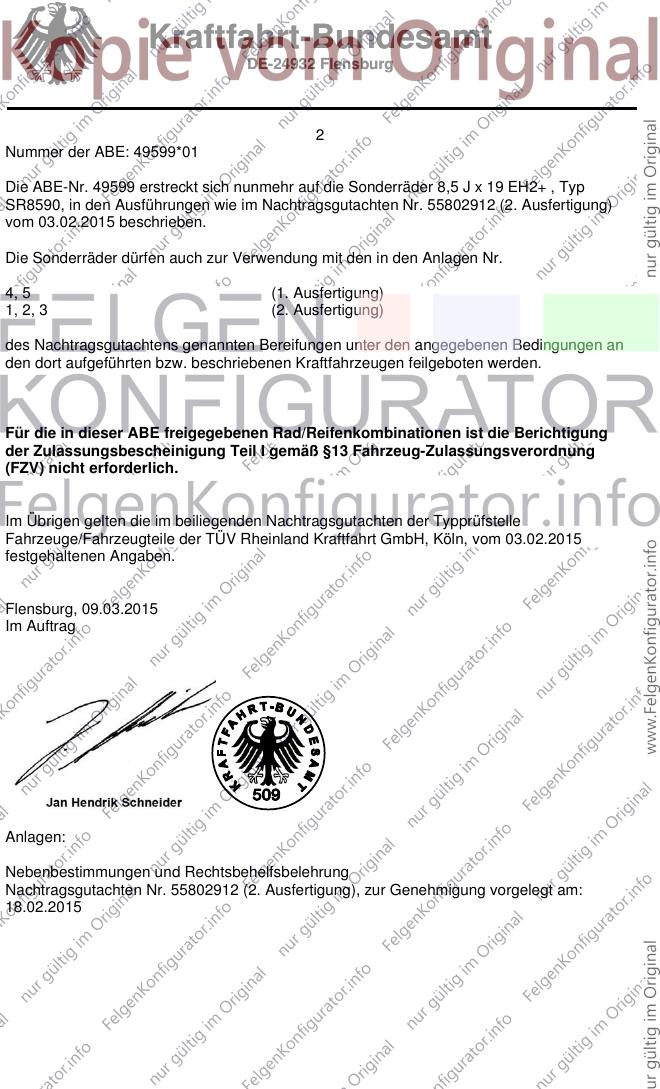

2
Nummer der ABE: 49599*01
Die ABE-Nr. 49599 erstreckt sich nunmehr auf die Sonderräder 8,5 J x 19 EH2+ , Typ
SR8590, in den Ausführungen wie im Nachtragsgutachten Nr. 55802912 (2. Ausfertigung)
vom 03.02.2015 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
4, 5 (1. Ausfertigung)
1, 2, 3 (2. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 03.02.2015
festgehaltenen Angaben.
Flensburg, 09.03.2015
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55802912 (2. Ausfertigung), zur Genehmigung vorgelegt am:
18.02.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 49599*01
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
