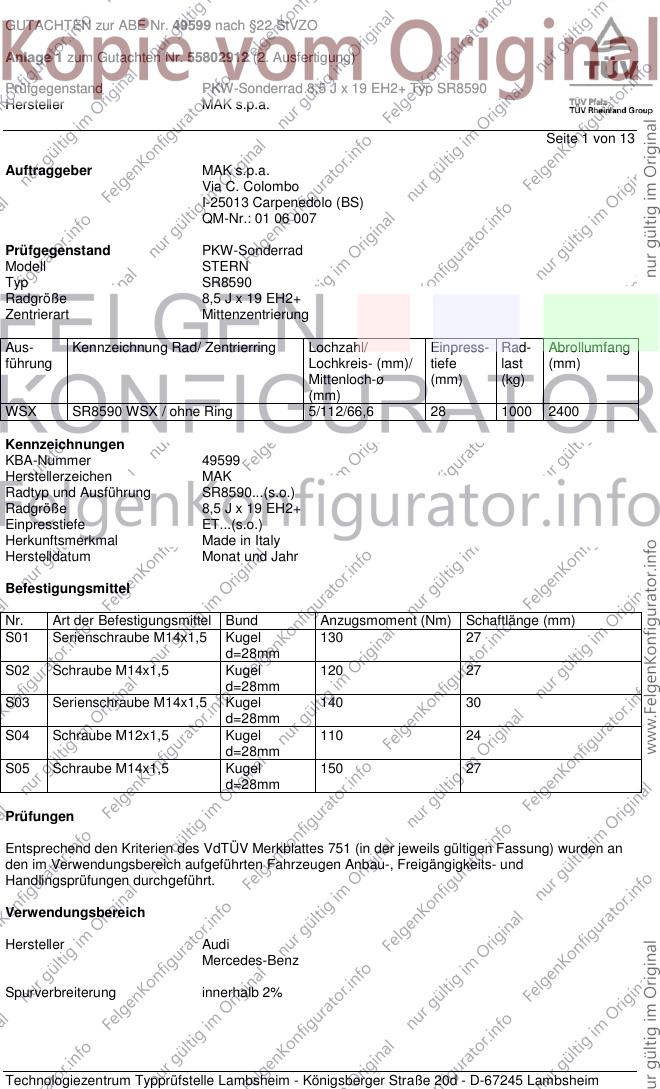

GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55802912 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.
Seite 1 von 13
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell STERN
Typ SR8590
Radgröße 8,5 J x 19 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
WSX SR8590 WSX / ohne Ring 5/112/66,6 28 1000 2400
Kennzeichnungen
KBA-Nummer 49599
Herstellerzeichen MAK
Radtyp und Ausführung SR8590...(s.o.)
Radgröße 8,5 J x 19 EH2+
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,5 Kugel 130 27
d=28mm
S02 Schraube M14x1,5 Kugel 120 27
d=28mm
S03 Serienschraube M14x1,5 Kugel 140 30
d=28mm
S04 Schraube M12x1,5 Kugel 110 24
d=28mm
S05 Schraube M14x1,5 Kugel 150 27
d=28mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55802912 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.
Seite 2 von 13

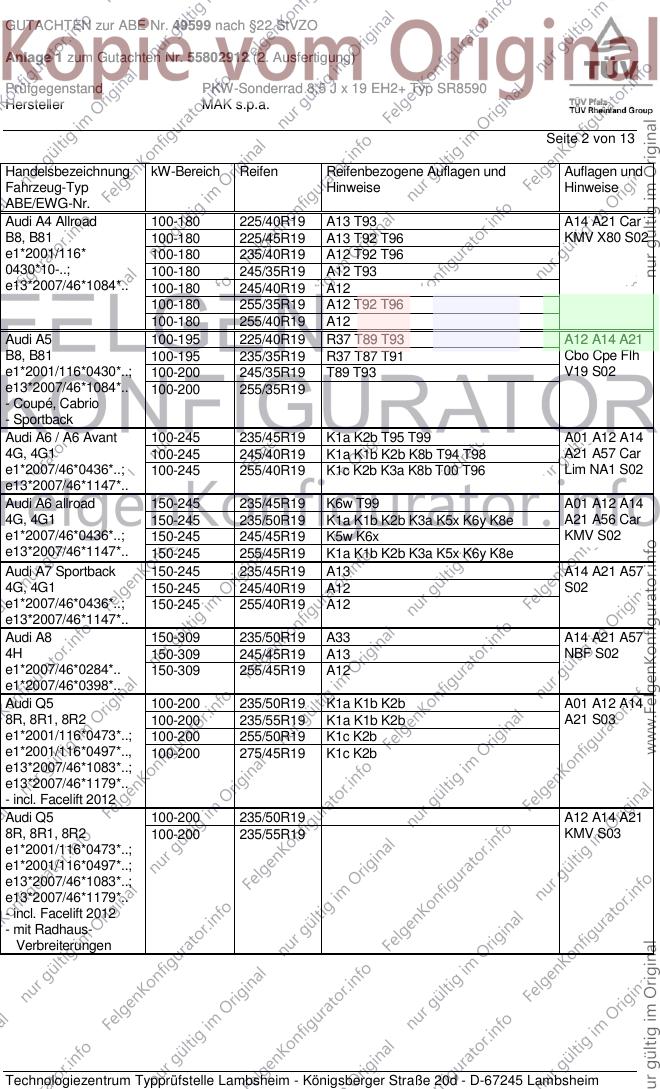

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 Allroad 100-180 225/40R19 A13 T93 A14 A21 Car
B8, B81 100-180 225/45R19 A13 T92 T96 KMV X80 S02
e1*2001/116* 100-180 235/40R19 A12 T92 T96
0430*10-..; 100-180 245/35R19 A12 T93
e13*2007/46*1084*.. 100-180 245/40R19 A12
100-180 255/35R19 A12 T92 T96
100-180 255/40R19 A12
Audi A5 100-195 225/40R19 R37 T89 T93 A12 A14 A21
B8, B81 100-195 235/35R19 R37 T87 T91 Cbo Cpe Flh
e1*2001/116*0430*..; 100-200 245/35R19 T89 T93 V19 S02
e13*2007/46*1084*.. 100-200 255/35R19
- Coupé, Cabrio
- Sportback
Audi A6 / A6 Avant 100-245 235/45R19 K1a K2b T95 T99 A01 A12 A14
4G, 4G1 100-245 245/40R19 K1a K1b K2b K8b T94 T98 A21 A57 Car
e1*2007/46*0436*..; 100-245 255/40R19 K1c K2b K3a K8b T00 T96 Lim NA1 S02
e13*2007/46*1147*..
Audi A6 allroad 150-245 235/45R19 K6w T99 A01 A12 A14
4G, 4G1 150-245 235/50R19 K1a K1b K2b K3a K5x K6y K8e A21 A56 Car
e1*2007/46*0436*..; 150-245 245/45R19 K5w K6x KMV S02
e13*2007/46*1147*.. 150-245 255/45R19 K1a K1b K2b K3a K5x K6y K8e
Audi A7 Sportback 150-245 235/45R19 A13 A14 A21 A57
4G, 4G1 150-245 245/40R19 A12 S02
e1*2007/46*0436*..; 150-245 255/40R19 A12
e13*2007/46*1147*..
Audi A8 150-309 235/50R19 A33 A14 A21 A57
4H 150-309 245/45R19 A13 NBF S02
e1*2007/46*0284*.. 150-309 255/45R19 A12
e1*2007/46*0398*..
Audi Q5 100-200 235/50R19 K1a K1b K2b A01 A12 A14
8R, 8R1, 8R2 100-200 235/55R19 K1a K1b K2b A21 S03
e1*2001/116*0473*..; 100-200 255/50R19 K1c K2b
e1*2001/116*0497*.., 100-200 275/45R19 K1c K2b
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/50R19 A12 A14 A21
8R, 8R1, 8R2 100-200 235/55R19 KMV S03
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55802912 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S5 245, 260 245/35R19 T89 T93 A12 A14 A21
B8, B81 245, 260 255/35R19 T92 T96 A56 Cbo Cpe
e1*2001/116*0430*.., 260 235/35R19 M+S R37 T91 Flh S02
e1*2001/116*0447*..;
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
Audi S6 / S6 Avant 309 235/45R19 K1a K2b M+S T95 T99 A01 A12 A14
4G, 4G1 309 245/40R19 K1a K1b K2b K8b M+S T94 T98 A21 A56 B94
e1*2007/46*0436*..; 309 255/40R19 K1c K2b K3a K8b T00 T96 BmK Car Lim
e13*2007/46*1147*.. S02
Audi S7 Sportback 309, 331 235/45R19 A13 M+S A14 A21 A56
4G, 4G1 309, 331 245/40R19 A12 M+S T98 B94 BmK S02
e1*2007/46*0436*..; 309, 331 255/40R19 A12
e13*2007/46*1147*..
Audi S8 382 235/50R19 A33 M+S A14 A21 A56
4H 382 245/45R19 A13 M+S B94 BmK
e1*2007/46*0284*.. 382 255/45R19 A12 M+S NBF
S02
Audi SQ5 230,260 235/55R19 M+S A12 A14 A21
8R, 8R1 KMV S03
e1*2001/116*0473*..;
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
C 30 CDI AMG 170 225/35R19 K1c K2b K41 K42 K45 K56 T88 A01 A12 A14
203CL 170 235/35R19 G01 K1c K2b K41 K42 K43 K45 K56 A21 Cpe V19
e1*98/14*0159*.. T88 S04
- Coupé 170 255/30R19 K2b K42 K56 R03 R70
C 30cdi/ 32/ 55 AMG 170,260 225/35R19 K2b K42 K56 R03 T88 A01 A12 A14
203K 170,260 235/35R19 G01 K2b K42 K56 R03 T91 A21 Car R21
e1*98/14*0158*.. 170-270 225/35R19 K41 K45 R02 T88 V19 S04
- Kombi 170-270 235/35R19 K1a K41 K43 K45 R02 T87 T91
170-270 255/30R19 K2c K42 K56 R03 T91
C 30cdi/ 32/ 55AMG 170,260 225/35R19 K2b K42 K56 R03 T88 A01 A12 A14
203 170,260 235/35R19 G01 K2b K42 K56 R03 A21 R21 V19
e1*98/14*0139*.. 170-270 225/35R19 K41 K45 R02 T88 S04
170-270 235/35R19 K1a K41 K43 K45 R02 T87 T88
170-270 255/30R19 K2c K42 K56 R03 R70
C 43 T-Modell 225 225/35R19 K1a K2b K41 K42 K43 K44 K56 T88 A01 A12 A14
202 A21 R21 S04
e1*93/81*0034*..
C-Klasse 75-200 225/35R19 K2b K41 K42 K45 K56 T84 T88 A01 A12 A14
203 75-200 235/35R19 G01 K2b K41 K42 K43 K45 K56 T87 A21 K1a R21
e1*98/14*0139*.. T88 V19 S04
75-200 255/30R19 K2c K42 K56 R03 R70 T91
C-Klasse 55-145 225/35R19 K1a K2b K41 K42 K43 K44 K56 T84 A01 A12 A14
HO T88 A21 R21 S04
G363,
e1*92/53*0001*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55802912 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse C43 225 225/35R19 K1a K2b K41 K42 K43 K44 K56 T88 A01 A12 A14
HO A21 R70 S04
e1*92/53*0001*..
C-Klasse Sportcoupé 75-200 225/35R19 K1c K2b K41 K42 K45 K56 T84 T88 A01 A12 A14
203CL 75-200 235/35R19 G01 K1c K2b K41 K42 K43 K45 K56 A21 Cpe V19
e1*98/14*0159*.. 75-200 255/30R19 K2b K42 K56 R03 S04
C-Klasse T-Modell 55-145 225/35R19 K1a K2b K41 K42 K43 K44 K56 T88 A01 A12 A14
202 A21 R21 S04
e1*93/81*0034*..
C-Klasse T-Modell 75-200 225/35R19 K2b K42 K56 T88 A01 A12 A14
203K 75-200 235/35R19 G01 K2b K42 K43 K56 T88 T91 A21 Car K1a
e1*98/14*0158*.. 75-200 255/30R19 K2c K42 K56 R03 R70 T91 K41 K45 R21
V19 S04
CLC-Klasse 75-200 225/35R19 K14 K1c K41 K43 K45 T84 T88 A01 A12 A14
203CL 75-200 235/35R19 G01 K14 K1c K41 K42 K43 K45 K56 A21 Cpe V19
e1*98/14*0159*19-.. 75-200 255/30R19 K2b K42 K56 R03 S04
CLK 500, -/55 AMG 225-285 225/35R19 K1c K45 R70 T88 A01 A12 A14
209 225-285 235/35R19 G01 K1c K45 K56 T91 A21 B10 Cbo
e1*98/14*0184*.. 225-285 255/30R19 K46 K56 R03 R70 T91 Cpe V19 S04
CLK-Klasse 100-255 225/35R19 K41 K45 T84 T88 A01 A12 A14
208 100-255 235/35R19 G01 K2b K41 K42 K43 K45 K46 K56 A21 Cbo Cpe
e1*96/27*0054*.. T87 T88 T91 K1a R21 V19
100-255 255/30R19 K2c K42 K46 K56 R03 R70 S04
CLK-Klasse 100-200 225/35R19 Cpe K1c K45 T88 A01 A12 A14
209 100-200 235/35R19 Cbo Cpe G01 K1c K45 K56 T91 A21 V19 S04
e1*98/14*0184*.. 100-200 255/30R19 Cbo Cpe K46 K56 R03 T91
CLS .. AMG 350,378 245/35R19 M+S R37 T89 T93 A10 A14 A21
219, 219AMG X36 S01
e1*2001/116*0295*..,
e1*2001/116*0331*..
CLS 500 300 255/35R19 A12 A14 A21
218 A57 A84 Lim
e1*2007/46*0485*.. S01
- incl. Facelift 2014
CLS 500 Shooting 300 255/35R19 T96 A12 A14 A21
Brake A57 A84 Car
218 S01
e1*2007/46*0485*..
- incl. Facelift 2014
CLS Shooting Brake 150 245/35R19 A32 T93 A14 A21 A57
218 150-225 255/35R19 A12 T92 T96 A84 Car S01
e1*2007/46*0485*..
- incl. Facelift 2014
CLS-Klasse 120-245 245/35R19 A32 T93 A14 A21 A57
218 120-245 255/30R19 A12 T91 A84 Lim S01
e1*2007/46*0485*.. 120-245 255/35R19 A12
- incl. Facelift 2014
CLS-Klasse 155-285 245/35R19 R37 T89 T93 A10 A14 A21
219 155-285 255/35R19 S01
e1*2001/116*0295*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55802912 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 55-205 225/35R19 K1a K41 R37 T88 A01 A12 A14
210 55-260 235/35R19 K1a K41 T87 T88 T91 A21 NBF R21
e1*93/81*0022*.. 55-260 255/30R19 K2b R03 R70 T91 V19 S04
E-Klasse 75-215 235/35R19 R37 T91 A12 A14 A21
211 75-285 245/35R19 A01 K1a K1b K2b K41 K42 T93 Lim S01
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse AMG 350,378 245/35R19 K1a K1b K2b K41 M+S T93 A01 A12 A14
211, 211AMG A21 A58 Lim
e1*98/14*0183*.., S01
e1*2001/116*0183*..,
e1*2001/116*0397*..
S-Klasse 150-335 245/45R19 A12 A14 A21
222, 221 150-335 255/40R19 A01 K1a K1b T00 T96 A57 BnK Lim
e1*2007/46*0960*..; 150-335 255/45R19 A01 K1a K1b X93 S05
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: WDD222...)
SL 170-285 255/35R19 A32 A14 A21 A63
230 S01
e1*98/14*0169*..
SL 225, 320 255/35R19 A32 A14 A21 X36
231 S01
e1*2007/46*0803*..
SL 600 368,380 255/35R19 A32 A14 A21 A63
230 S01
e1*98/14*0169*..
SL...- AMG 350-450 255/35R19 K1a K1b M+S A01 A12 A14
230, 230AMG A21 S01
e1*98/14*0169*..,
e1*2001/116*0248*..
SLK 100-160 225/35R19 K1c K2b K41 K42 K43 K45 K56 A01 A12 A14
170 A21 S04
e1*95/54*0039*..
SLK 120-170 225/35R19 K1c K2b A01 A12 A14
171 120-170 225/35R19 K1c SP2 A21 V19 S04
e1*2001/116*0262*.. 120-170 235/35R19 G01 K1c K2b K41
120-170 235/35R19 G01 K1c K41 SP2
120-170 255/30R19 K2b K44 K56 R03
120-170 255/30R19 K2b K44 K56 R03 SP2
SLK 350 200,224 225/35R19 K1c R02 A01 A12 A14
171 200,224 235/35R19 G01 K1c K41 R02 A21 V19 S04
e1*2001/116*0262*.. 200,224 255/30R19 K2b K44 K56 R03
SLK 55AMG 265,294 225/35R19 K1c R02 A01 A12 A14
171, 171AMG 265,294 235/35R19 K1c K41 R02 A21 B60 V19
e1*2001/116*0262*.., 265,294 255/30R19 K2b K44 K56 R03 S04
e1*2001/116*0321*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55802912 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.

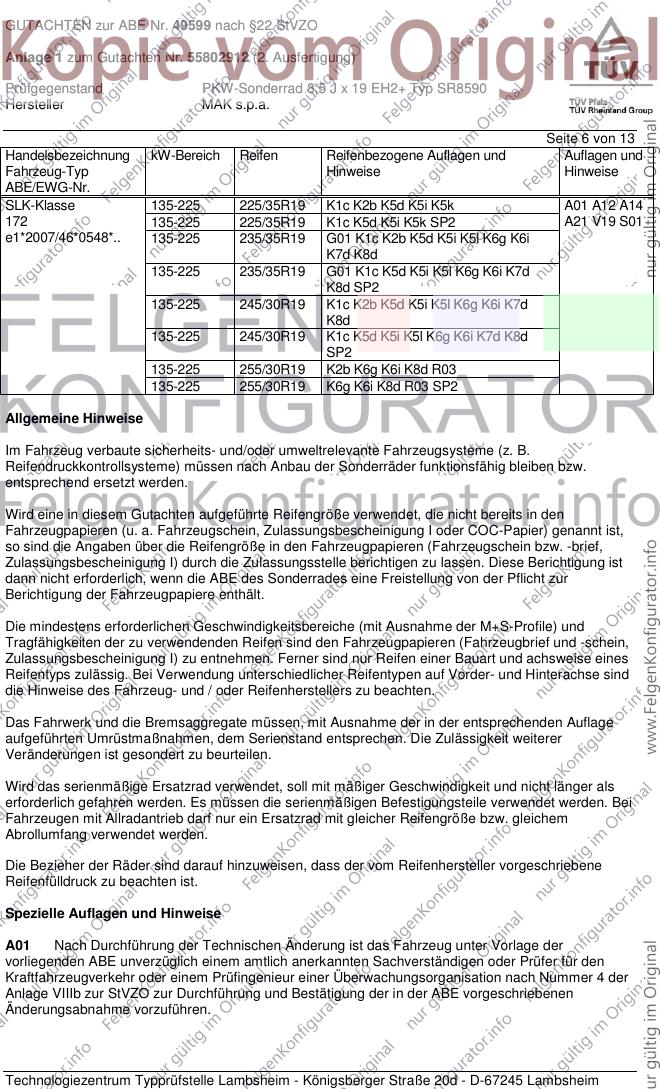

Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SLK-Klasse 135-225 225/35R19 K1c K2b K5d K5i K5k A01 A12 A14
172 135-225 225/35R19 K1c K5d K5i K5k SP2 A21 V19 S01
e1*2007/46*0548*.. 135-225 235/35R19 G01 K1c K2b K5d K5i K5l K6g K6i
K7d K8d
135-225 235/35R19 G01 K1c K5d K5i K5l K6g K6i K7d
K8d SP2
135-225 245/30R19 K1c K2b K5d K5i K5l K6g K6i K7d
K8d
135-225 245/30R19 K1c K5d K5i K5l K6g K6i K7d K8d
SP2
135-225 255/30R19 K2b K6g K6i K8d R03
135-225 255/30R19 K6g K6i K8d R03 SP2
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55802912 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.

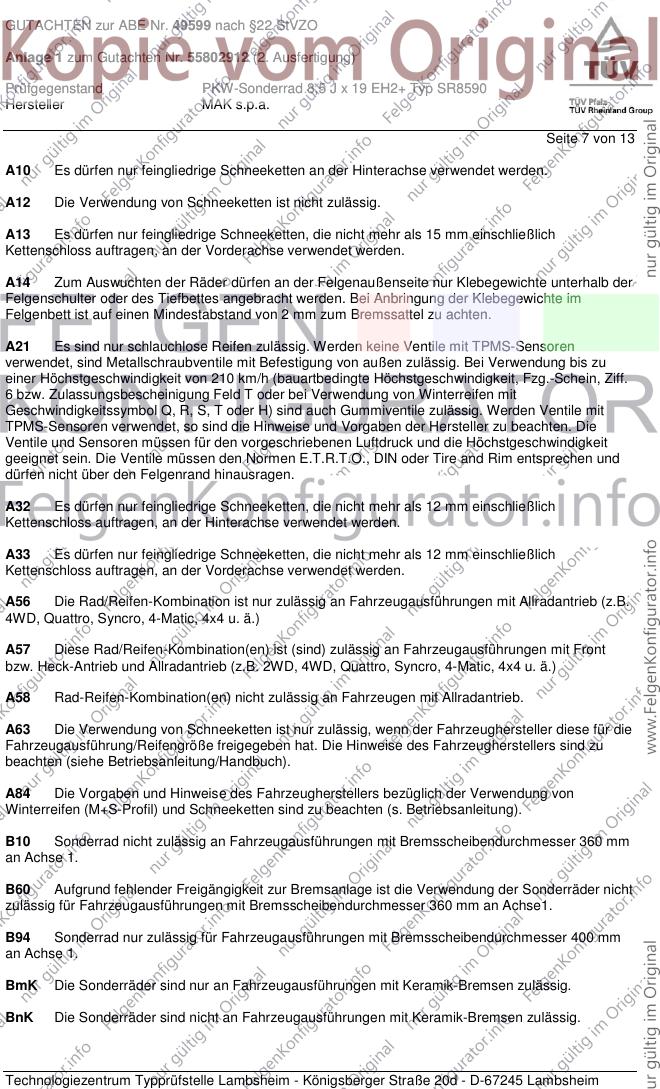

Seite 7 von 13
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B94 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 400 mm
an Achse 1.
BmK Die Sonderräder sind nur an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55802912 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.

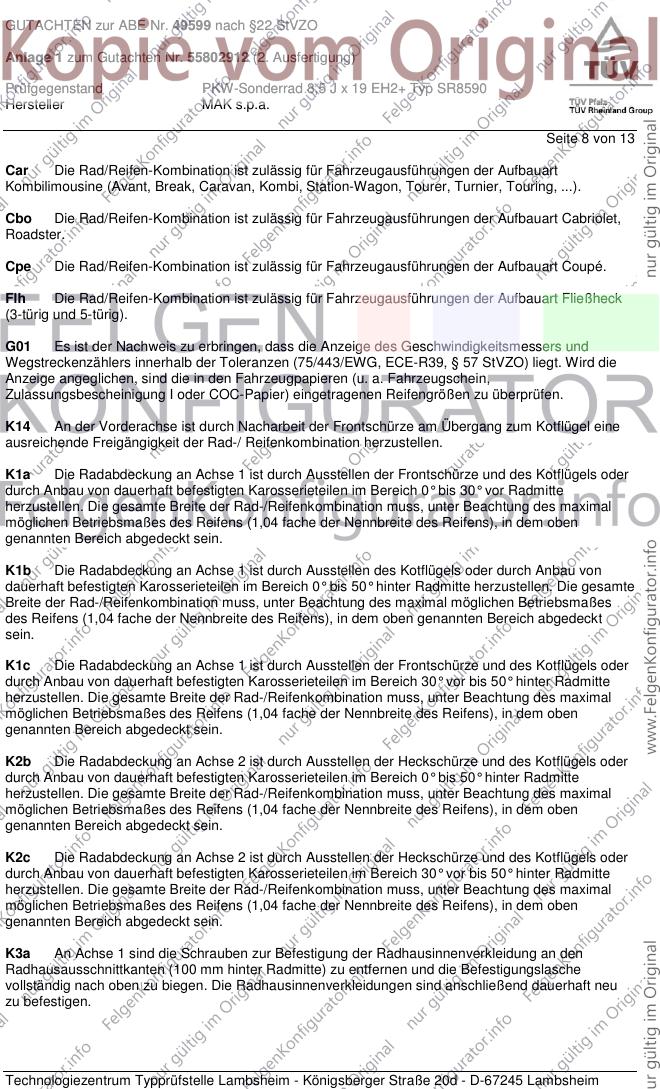

Seite 8 von 13
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55802912 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.

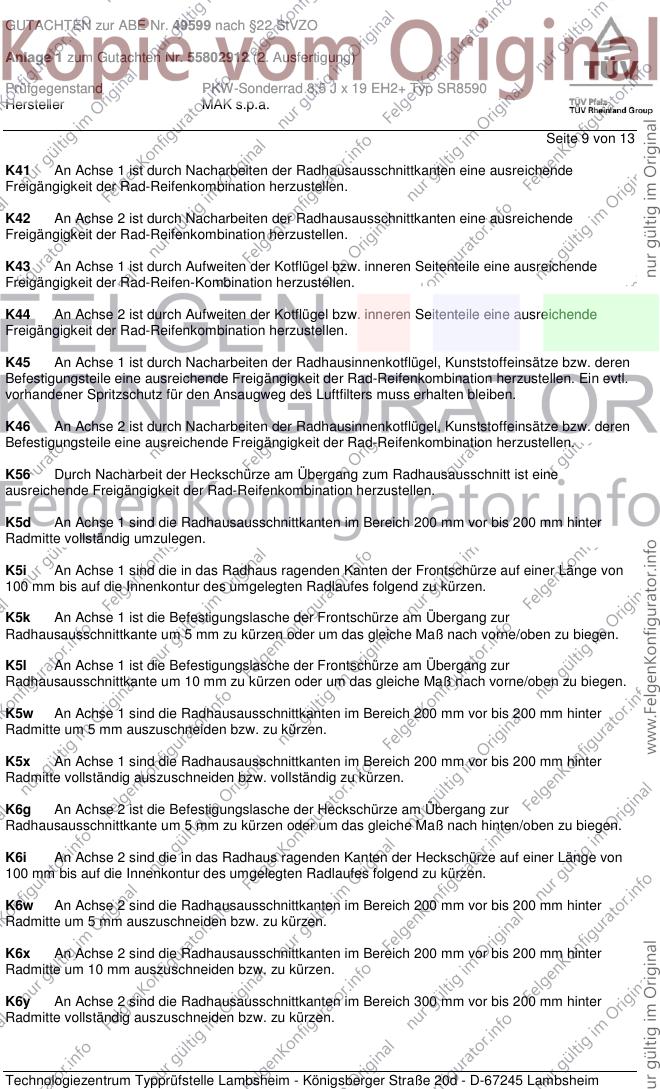

Seite 9 von 13
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55802912 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.
Seite 10 von 13
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-

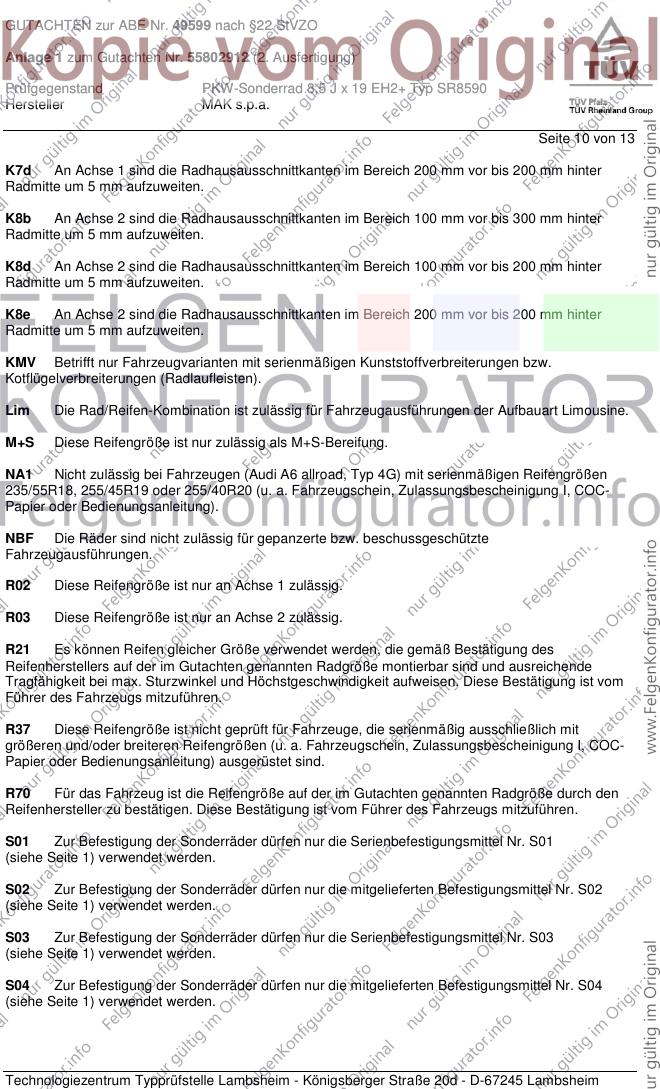

Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55802912 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.
Seite 11 von 13

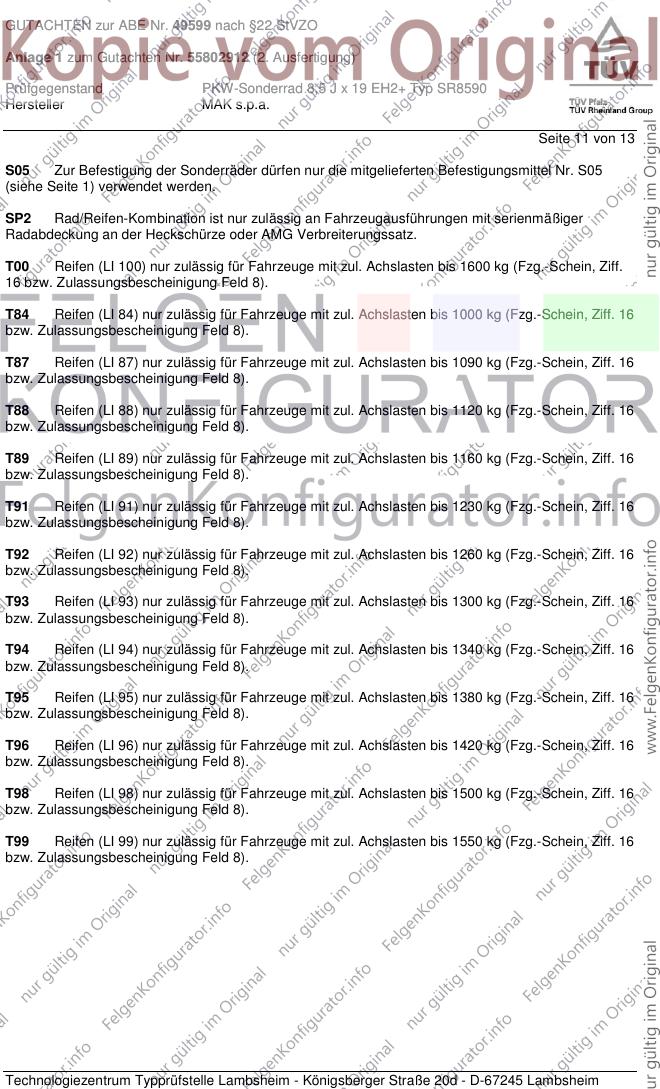

S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55802912 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.
Seite 12 von 13

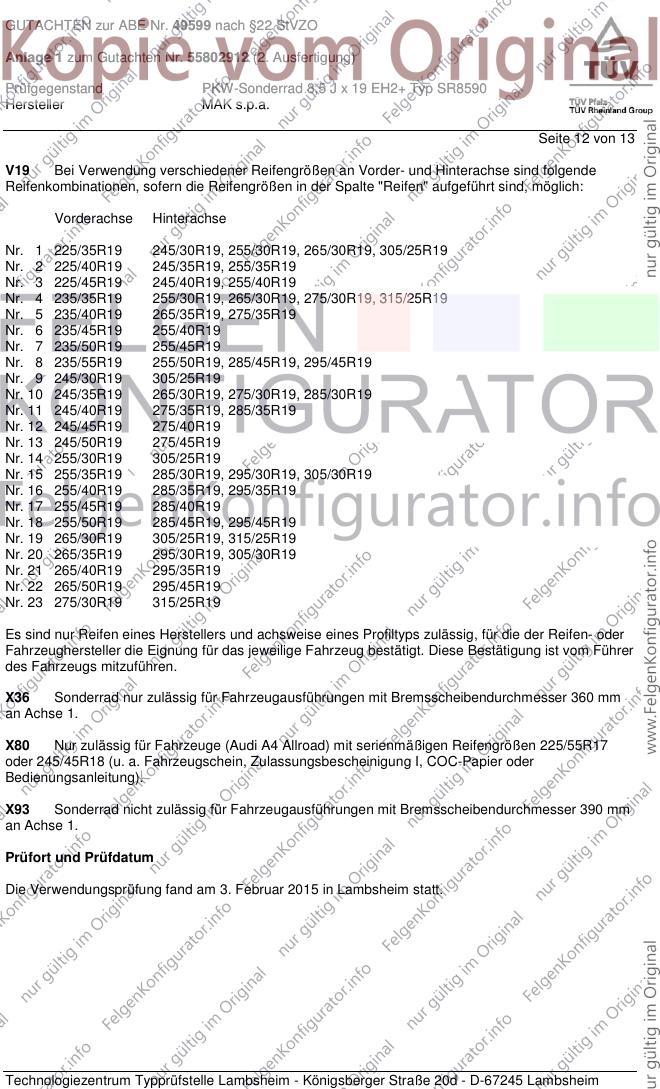

V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 245/35R19, 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 9 245/30R19 305/25R19
Nr. 10 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 11 245/40R19 275/35R19, 285/35R19
Nr. 12 245/45R19 275/40R19
Nr. 13 245/50R19 275/45R19
Nr. 14 255/30R19 305/25R19
Nr. 15 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 16 255/40R19 285/35R19, 295/35R19
Nr. 17 255/45R19 285/40R19
Nr. 18 255/50R19 285/45R19, 295/45R19
Nr. 19 265/30R19 305/25R19, 315/25R19
Nr. 20 265/35R19 295/30R19, 305/30R19
Nr. 21 265/40R19 295/35R19
Nr. 22 265/50R19 295/45R19
Nr. 23 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 3. Februar 2015 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55802912 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.
Seite 13 von 13
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Dezember 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 3. Februar 2015
Schmidt 00223098.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

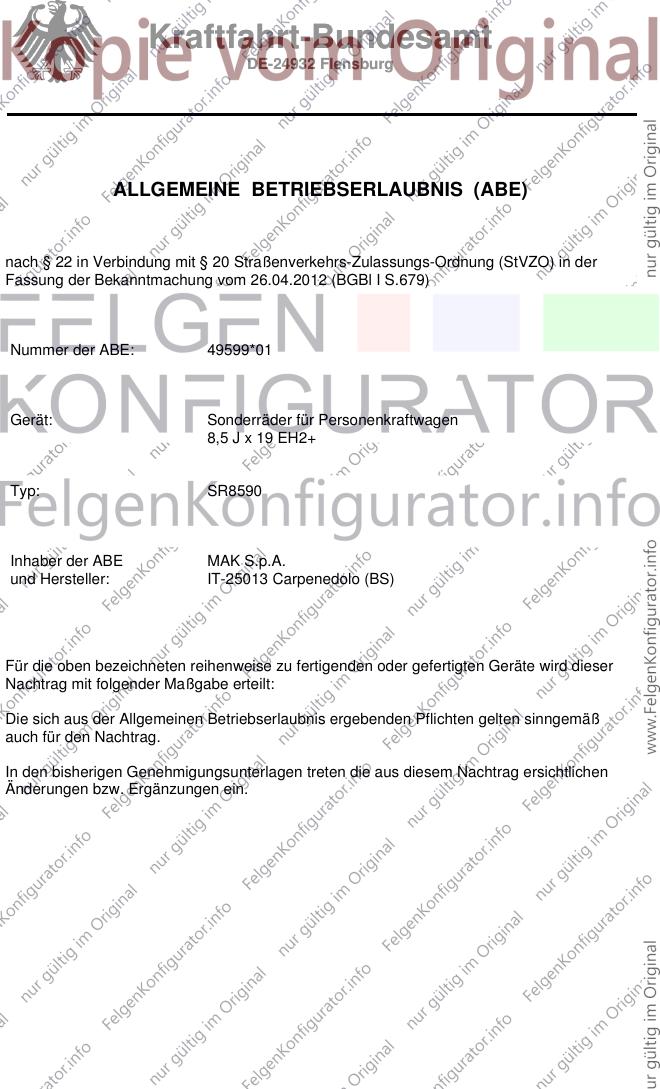

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49599*01
Gerät: Sonderräder für Personenkraftwagen
8,5 J x 19 EH2+
Typ: SR8590
Inhaber der ABE MAK S.p.A.
und Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

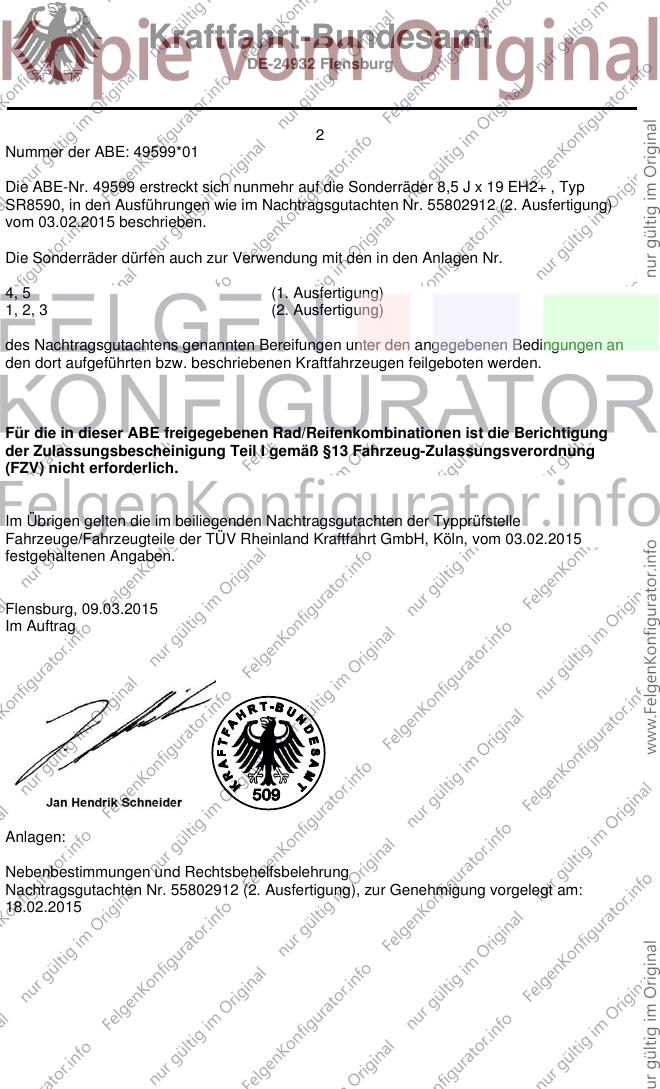

2
Nummer der ABE: 49599*01
Die ABE-Nr. 49599 erstreckt sich nunmehr auf die Sonderräder 8,5 J x 19 EH2+ , Typ
SR8590, in den Ausführungen wie im Nachtragsgutachten Nr. 55802912 (2. Ausfertigung)
vom 03.02.2015 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
4, 5 (1. Ausfertigung)
1, 2, 3 (2. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 03.02.2015
festgehaltenen Angaben.
Flensburg, 09.03.2015
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55802912 (2. Ausfertigung), zur Genehmigung vorgelegt am:
18.02.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 49599*01
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
