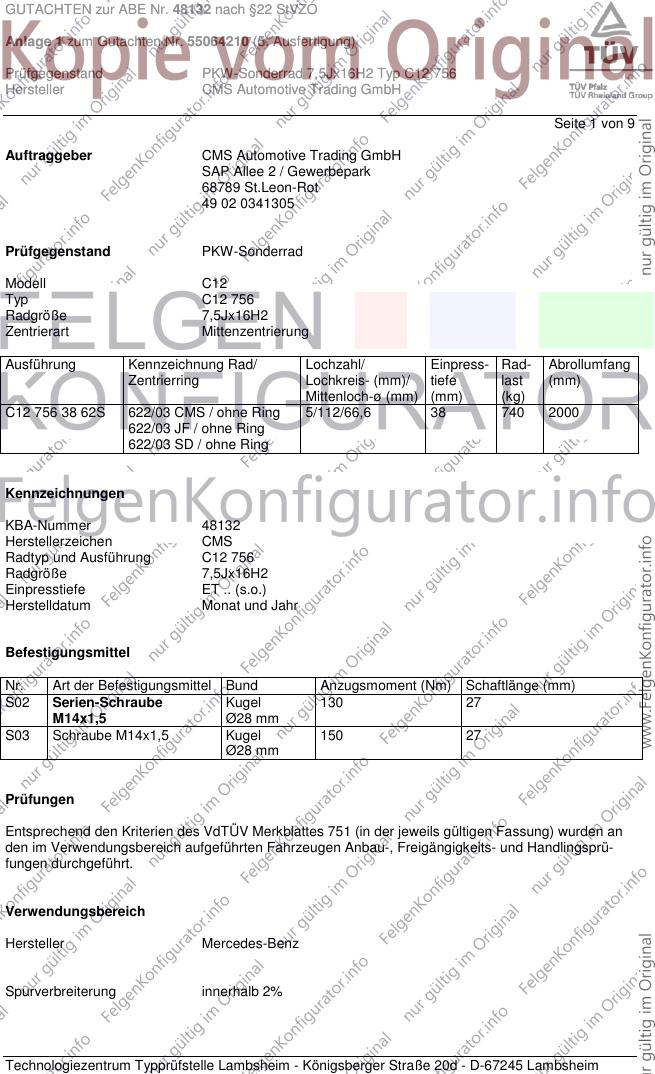

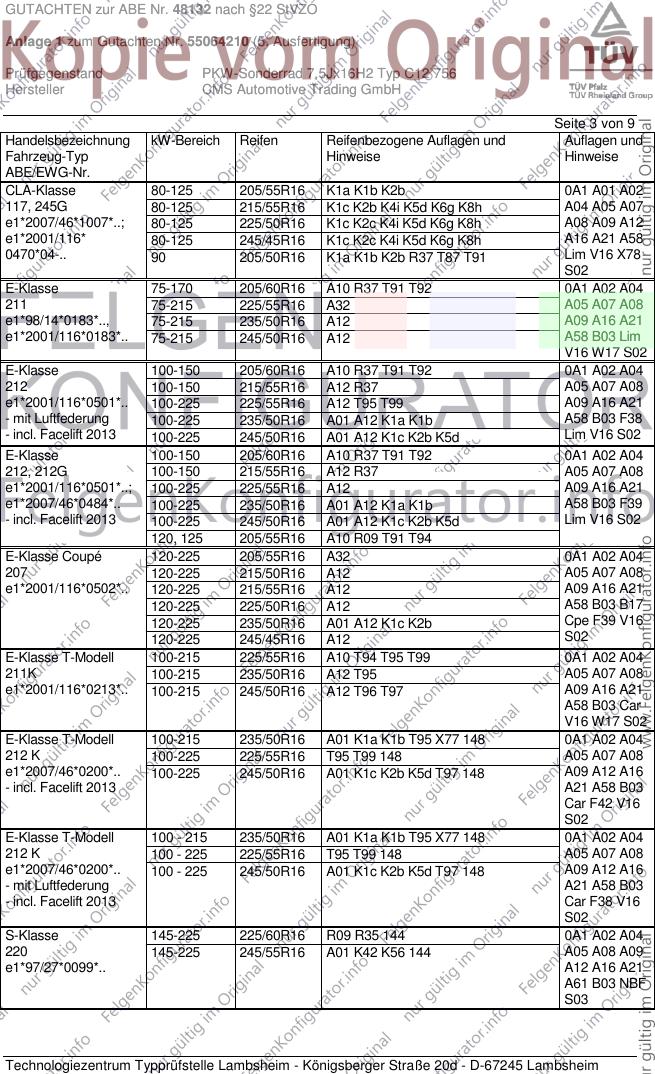

GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55064210 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH
Seite 1 von 9
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell C12
Typ C12 756
Radgröße 7,5Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
C12 756 38 62S 622/03 CMS / ohne Ring 5/112/66,6 38 740 2000
622/03 JF / ohne Ring
622/03 SD / ohne Ring
Kennzeichnungen
KBA-Nummer 48132
Herstellerzeichen CMS
Radtyp und Ausführung C12 756
Radgröße 7,5Jx16H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serien-Schraube Kugel 130 27
M14x1,5 Ø28 mm
S03 Schraube M14x1,5 Kugel 150 27
Ø28 mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55064210 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
A-Klasse 60-142 195/55R16 K1c K2b R70 0A1 A01 A02
169 60-142 205/50R16 K1c K2b A04 A05 A07
e1*2001/116*0288*.. 60-142 205/55R16 G01 K14 K1c K2b K41 K44 K56 A08 A09 A12
60-142 225/45R16 K14 K1c K2a K2b K41 K44 A16 A21 K42
V16 S02
A-Klasse 66,80,90 205/50R16 K1a K2b R37 T87 T91 0A1 A01 A02
176, 245G 66-125 205/55R16 K1a K2b A04 A05 A07
e1*2007/46*0928*..; 66-125 215/55R16 K1c K2b K4i K5d K6g K8h A08 A09 A12
e1*2001/116* 66-125 225/50R16 K1c K2c K4i K5d K6g K8h A16 A21 A57
0470*04-.. 66-125 245/45R16 K1c K2c K4i K5d K6g K8h Flh V00 V16
X78 S02
B-Klasse 70,85 195/55R16 K1b K2b K42 R37 R70 0A1 A01 A02
245 70,85 205/50R16 K1a K1b K2b K41 K42 R37 A04 A05 A07
e1*2001/116*0314*.. 70-142 195/55R16 K1b K2b K42 M+S R70 A08 A09 A12
70-142 205/50R16 K1a K1b K2b K41 K42 M+S A16 A21 V16
70-142 205/55R16 K1a K1b K2b K41 K42 S02
70-142 215/50R16 K1c K2b K41 K42 K44 K56
70-142 225/50R16 K1c K2b K41 K42 K43 K44 K56
B-Klasse 66,80,90 205/50R16 K1a K1b K2b R37 T87 T91 0A1 A01 A02
246, 245G 66-135 205/55R16 K1a K1b K2b A04 A05 A07
e1*2007/46*0751*..; 66-135 215/55R16 K1c K2c K4i K5c K8h A08 A09 A12
e1*2001/116* 66-135 225/50R16 K1c K2c K4i K5c K8h A16 A21 A58
0470*04-.. 66-135 245/45R16 K1c K2c K4i K5c K8h V16 X78 S02
C-Klasse 88,100,115 195/60R16 R70 T89 0A1 A02 A04
204 88-215 205/55R16 A05 A07 A08
e1*2001/116*0431*.. 88-215 225/50R16 A01 K1c K2b K41 K42 K56 A09 A12 A16
- Limousine/Coupe A21 B03 Cpe
- incl. Facelift 2011 Lim V16 S02
C-Klasse 85-120 195/65R16 A32 R37 R70 0A1 A02 A04
204 85-155 205/60R16 A90 A05 A07 A08
e1*2001/116* 85-155 215/55R16 A12 A09 A16 A21
0431*29-.. 85-155 215/60R16 A12 A58 B03 B33
(FIN: WDD205...) 85-155 225/55R16 A01 A12 K1a K1b K2b F39 Lim V16
85-155 235/50R16 A01 A12 K1c K2b S02
85-155 245/50R16 A01 A12 K1c K2b K4i K5d K6g K6j
C-Klasse T-Modell 88-170 205/55R16 T91 T94 0A1 A02 A04
204K 88-170 225/50R16 A01 K1c K2b K41 K42 K56 T92 T93 A05 A07 A08
e1*2001/116*0457*.. T96 A09 A12 A16
- incl. Facelift 2011 A21 B03 Car
V16 S02
C-Klasse T-Modell 85-120 195/65R16 A32 R37 R70 T92 0A1 A02 A04
204K 85-155 205/60R16 A90 T92 T96 A05 A07 A08
e1*2001/116* 85-155 215/55R16 A12 A09 A16 A21
0457*24-.. 85-155 215/60R16 A12 A58 B03 B33
(FIN: WDD205...) 85-155 225/55R16 A01 A12 K1a K1b K2b Car F39 V16
85-155 235/50R16 A01 A12 K1c K2b S02
85-155 245/50R16 A01 A12 K1c K2b K4i K5d K6g K6j
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55064210 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLA-Klasse 80-125 205/55R16 K1a K1b K2b 0A1 A01 A02
117, 245G 80-125 215/55R16 K1c K2b K4i K5d K6g K8h A04 A05 A07
e1*2007/46*1007*..; 80-125 225/50R16 K1c K2c K4i K5d K6g K8h A08 A09 A12
e1*2001/116* 80-125 245/45R16 K1c K2c K4i K5d K6g K8h A16 A21 A58
0470*04-.. 90 205/50R16 K1a K1b K2b R37 T87 T91 Lim V16 X78
S02
E-Klasse 75-170 205/60R16 A10 R37 T91 T92 0A1 A02 A04
211 75-215 225/55R16 A32 A05 A07 A08
e1*98/14*0183*.., 75-215 235/50R16 A12 A09 A16 A21
e1*2001/116*0183*.. 75-215 245/50R16 A12 A58 B03 Lim
V16 W17 S02
E-Klasse 100-150 205/60R16 A10 R37 T91 T92 0A1 A02 A04
212 100-150 215/55R16 A12 R37 A05 A07 A08
e1*2001/116*0501*.. 100-225 225/55R16 A12 T95 T99 A09 A16 A21
- mit Luftfederung 100-225 235/50R16 A01 A12 K1a K1b A58 B03 F38
- incl. Facelift 2013 100-225 245/50R16 A01 A12 K1c K2b K5d Lim V16 S02
E-Klasse 100-150 205/60R16 A10 R37 T91 T92 0A1 A02 A04
212, 212G 100-150 215/55R16 A12 R37 A05 A07 A08
e1*2001/116*0501*..; 100-225 225/55R16 A12 A09 A16 A21
e1*2007/46*0484*.. 100-225 235/50R16 A01 A12 K1a K1b A58 B03 F39
- incl. Facelift 2013 100-225 245/50R16 A01 A12 K1c K2b K5d Lim V16 S02
120, 125 205/55R16 A10 R09 T91 T94
E-Klasse Coupé 120-225 205/55R16 A32 0A1 A02 A04
207 120-225 215/50R16 A12 A05 A07 A08
e1*2001/116*0502*.. 120-225 215/55R16 A12 A09 A16 A21
120-225 225/50R16 A12 A58 B03 B17
120-225 235/50R16 A01 A12 K1c K2b Cpe F39 V16
120-225 245/45R16 A12 S02
E-Klasse T-Modell 100-215 225/55R16 A10 T94 T95 T99 0A1 A02 A04
211K 100-215 235/50R16 A12 T95 A05 A07 A08
e1*2001/116*0213*.. 100-215 245/50R16 A12 T96 T97 A09 A16 A21
A58 B03 Car
V16 W17 S02
E-Klasse T-Modell 100-215 235/50R16 A01 K1a K1b T95 X77 148 0A1 A02 A04
212 K 100-225 225/55R16 T95 T99 148 A05 A07 A08
e1*2007/46*0200*.. 100-225 245/50R16 A01 K1c K2b K5d T97 148 A09 A12 A16
- incl. Facelift 2013 A21 A58 B03
Car F42 V16
S02
E-Klasse T-Modell 100 - 215 235/50R16 A01 K1a K1b T95 X77 148 0A1 A02 A04
212 K 100 - 225 225/55R16 T95 T99 148 A05 A07 A08
e1*2007/46*0200*.. 100 - 225 245/50R16 A01 K1c K2b K5d T97 148 A09 A12 A16
- mit Luftfederung A21 A58 B03
- incl. Facelift 2013 Car F38 V16
S02
S-Klasse 145-225 225/60R16 R09 R35 144 0A1 A02 A04
220 145-225 245/55R16 A01 K42 K56 144 A05 A08 A09
e1*97/27*0099*.. A12 A16 A21
A61 B03 NBF
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55064210 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SLK-Klasse 135, 150 205/55R16 A32 0A1 A02 A04
172 135, 150 225/50R16 A12 A05 A07 A08
e1*2007/46*0548*.. 135, 150 245/45R16 A12 A09 A16 A21
V16 Y63 S02
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55064210 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH
Seite 5 von 9
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B17 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 300x10 mm an Achse 2.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der Vor-
derachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55064210 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH

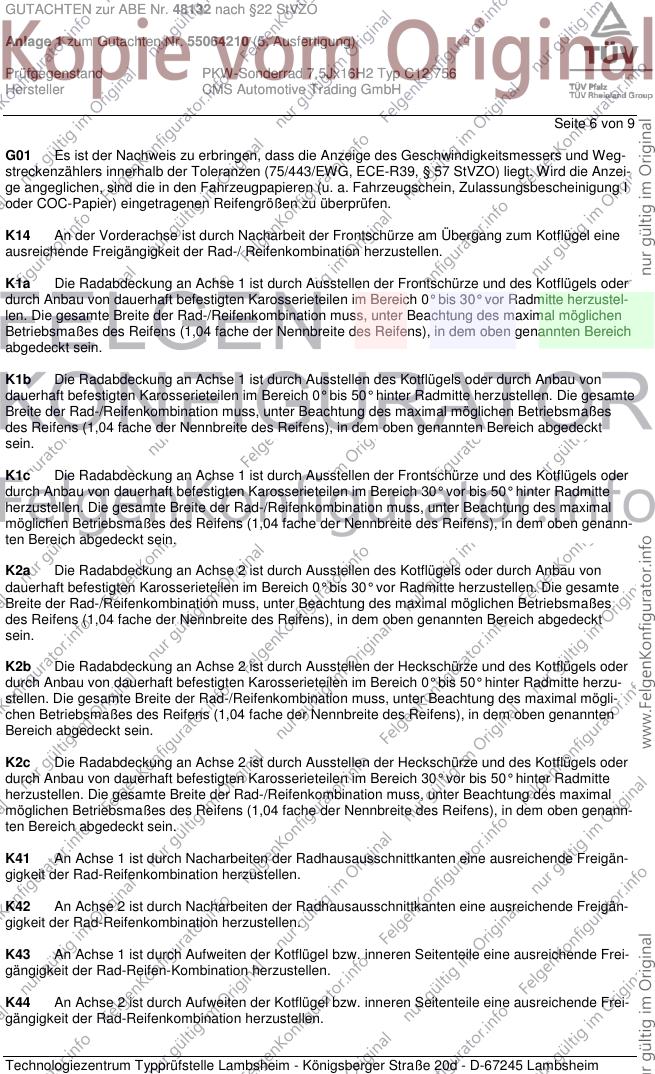

Seite 6 von 9
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55064210 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH

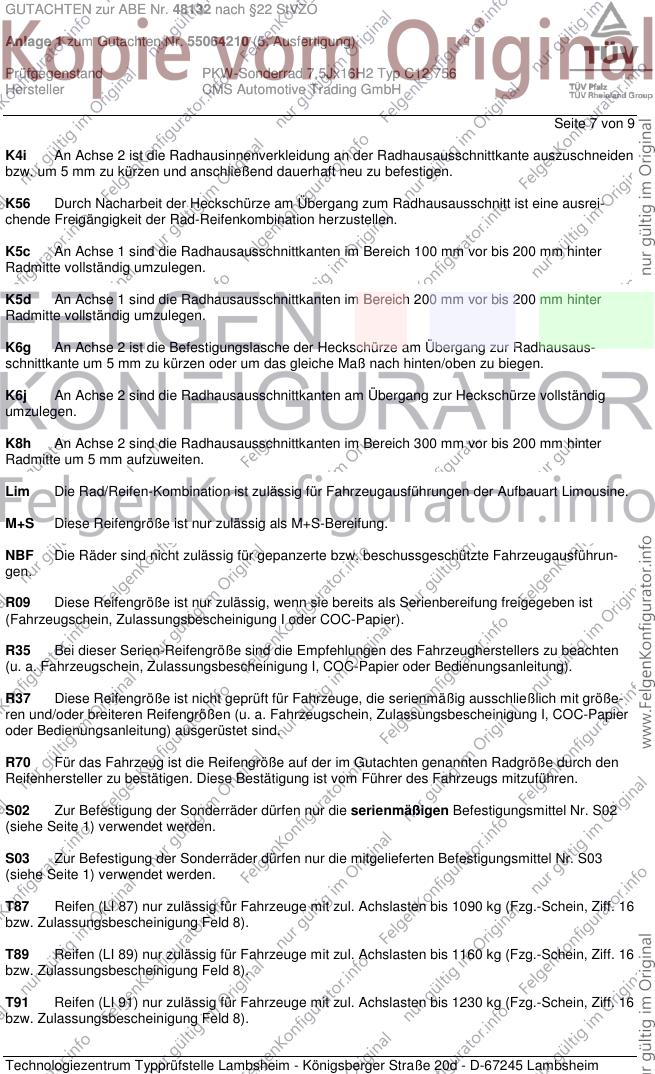

Seite 7 von 9
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55064210 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH

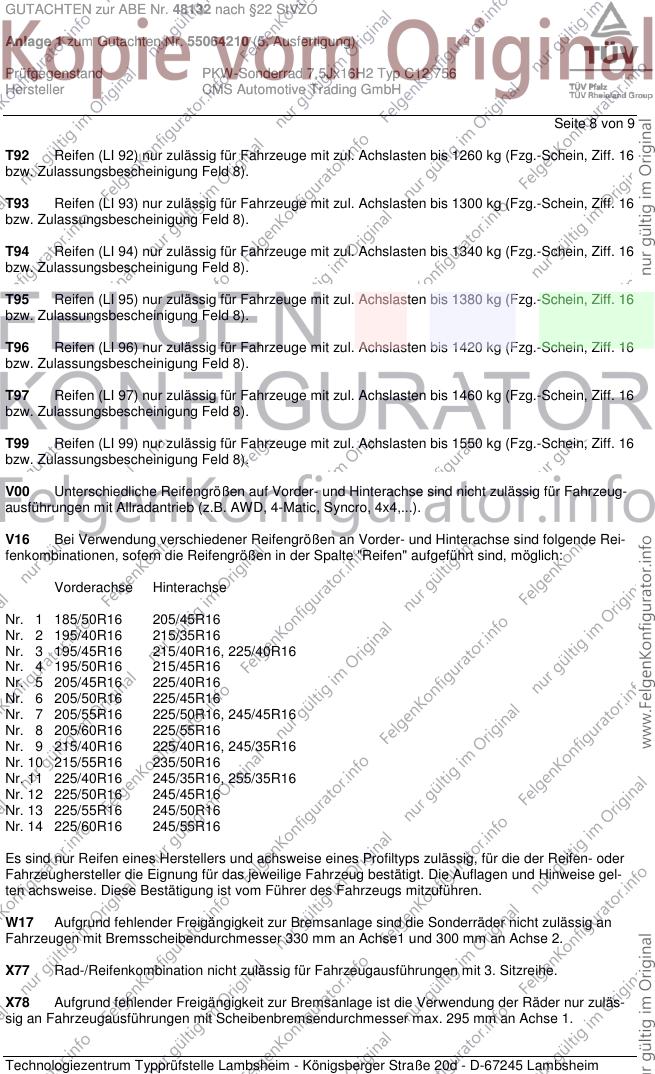

Seite 8 von 9
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
W17 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse1 und 300 mm an Achse 2.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X78 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nur zuläs-
sig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 295 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48132 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55064210 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ C12 756
Hersteller CMS Automotive Trading GmbH

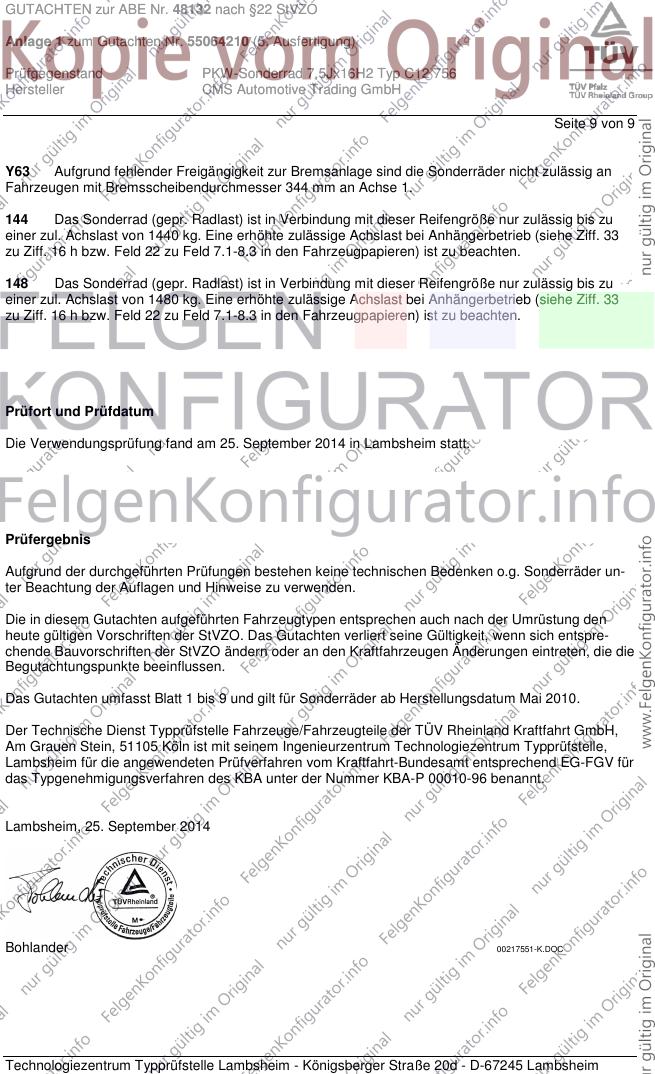

Seite 9 von 9
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
148 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1480 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 25. September 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Mai 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. September 2014
Bohlander 00217551-K.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
