Gutachten 366-0001-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49875
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TTGY
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.10.2014
__________________________________________________________________________________________________________________
Seite: 1 von 18

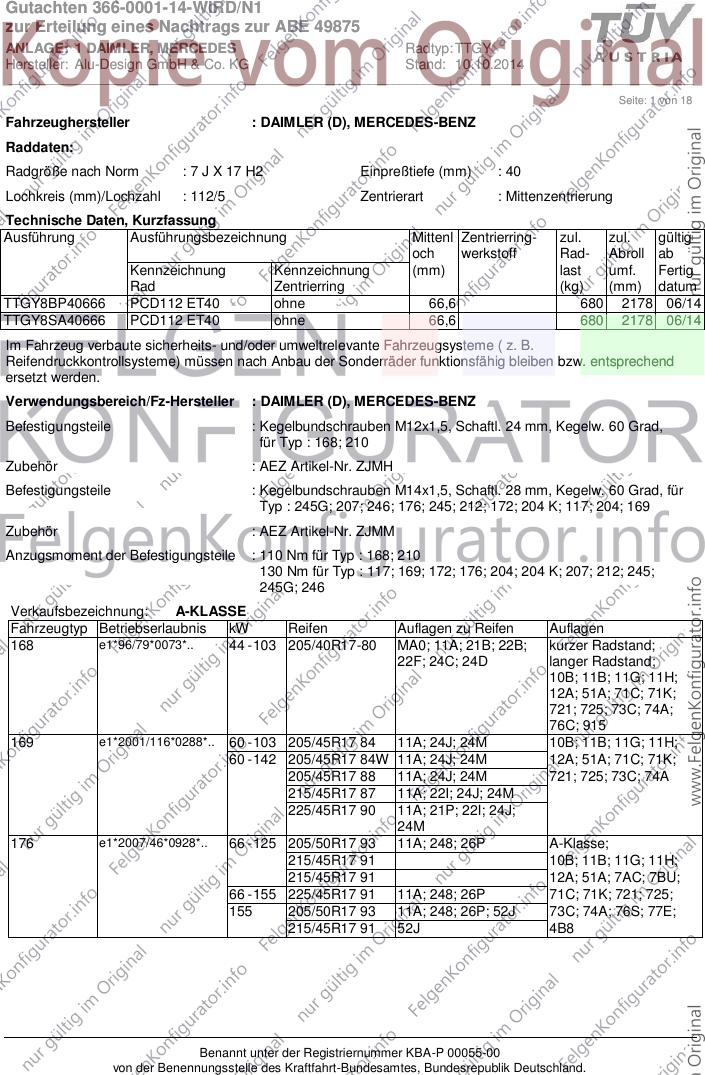

Fahrzeughersteller : DAIMLER (D), MERCEDES-BENZ
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTGY8BP40666 PCD112 ET40 ohne 66,6 680 2178 06/14
TTGY8SA40666 PCD112 ET40 ohne 66,6 680 2178 06/14
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : DAIMLER (D), MERCEDES-BENZ
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 24 mm, Kegelw. 60 Grad,
für Typ : 168; 210
Zubehör : AEZ Artikel-Nr. ZJMH
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad, für
Typ : 245G; 207; 246; 176; 245; 212; 172; 204 K; 117; 204; 169
Zubehör : AEZ Artikel-Nr. ZJMM
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : 168; 210
130 Nm für Typ : 117; 169; 172; 176; 204; 204 K; 207; 212; 245;
245G; 246
Verkaufsbezeichnung: A-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
168 e1*96/79*0073*.. 44 - 103 205/40R17-80 MA0; 11A; 21B; 22B; kurzer Radstand;
22F; 24C; 24D langer Radstand;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76C; 915
169 e1*2001/116*0288*.. 60 - 103 205/45R17 84 11A; 24J; 24M 10B; 11B; 11G; 11H;
60 - 142 205/45R17 84W 11A; 24J; 24M 12A; 51A; 71C; 71K;
205/45R17 88 11A; 24J; 24M 721; 725; 73C; 74A
215/45R17 87 11A; 22I; 24J; 24M
225/45R17 90 11A; 21P; 22I; 24J;
24M
176 e1*2007/46*0928*.. 66 - 125 205/50R17 93 11A; 248; 26P A-Klasse;
215/45R17 91 10B; 11B; 11G; 11H;
215/45R17 91 12A; 51A; 7AC; 7BU;
66 - 155 225/45R17 91 11A; 248; 26P 71C; 71K; 721; 725;
155 205/50R17 93 11A; 248; 26P; 52J 73C; 74A; 76S; 77E;
215/45R17 91 52J 4B8
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49875
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TTGY
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.10.2014
__________________________________________________________________________________________________________________
Seite: 2 von 18

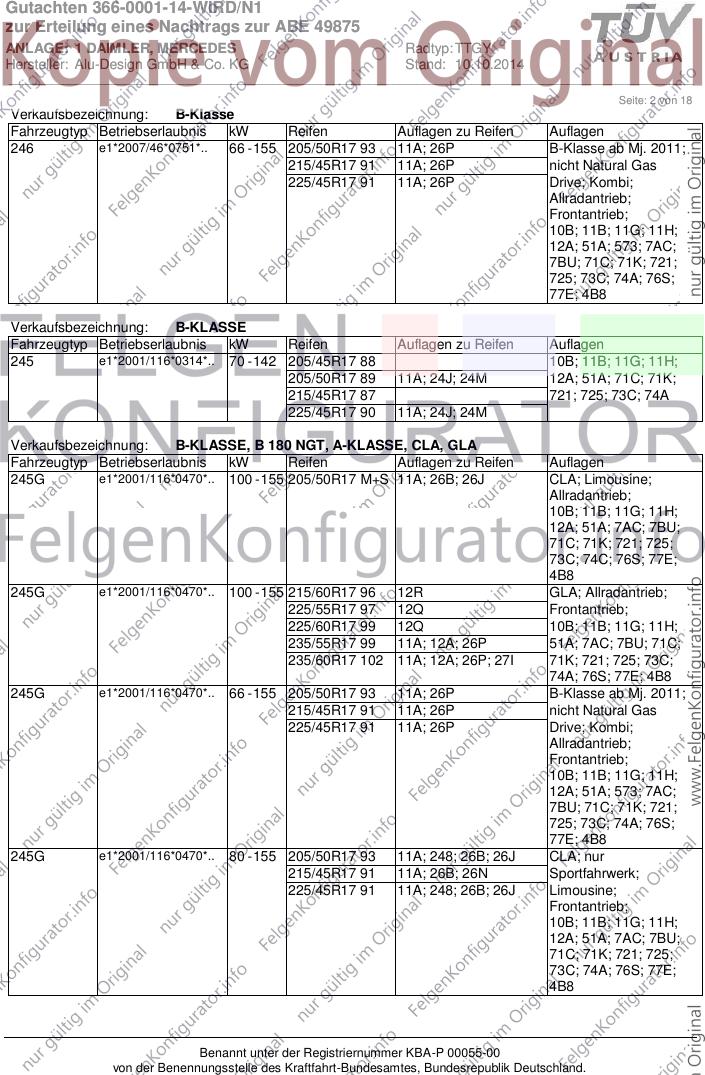

Verkaufsbezeichnung: B-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
246 e1*2007/46*0751*.. 66 - 155 205/50R17 93 11A; 26P B-Klasse ab Mj. 2011;
215/45R17 91 11A; 26P nicht Natural Gas
225/45R17 91 11A; 26P Drive; Kombi;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 7AC;
7BU; 71C; 71K; 721;
725; 73C; 74A; 76S;
77E; 4B8
Verkaufsbezeichnung: B-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245 e1*2001/116*0314*.. 70 - 142 205/45R17 88 10B; 11B; 11G; 11H;
205/50R17 89 11A; 24J; 24M 12A; 51A; 71C; 71K;
215/45R17 87 721; 725; 73C; 74A
225/45R17 90 11A; 24J; 24M
Verkaufsbezeichnung: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 100 - 155 205/50R17 M+S 11A; 26B; 26J CLA; Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7BU;
71C; 71K; 721; 725;
73C; 74C; 76S; 77E;
4B8
245G e1*2001/116*0470*.. 100 - 155 215/60R17 96 12R GLA; Allradantrieb;
225/55R17 97 12Q Frontantrieb;
225/60R17 99 12Q 10B; 11B; 11G; 11H;
235/55R17 99 11A; 12A; 26P 51A; 7AC; 7BU; 71C;
235/60R17 102 11A; 12A; 26P; 27I 71K; 721; 725; 73C;
74A; 76S; 77E; 4B8
245G e1*2001/116*0470*.. 66 - 155 205/50R17 93 11A; 26P B-Klasse ab Mj. 2011;
215/45R17 91 11A; 26P nicht Natural Gas
225/45R17 91 11A; 26P Drive; Kombi;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 7AC;
7BU; 71C; 71K; 721;
725; 73C; 74A; 76S;
77E; 4B8
245G e1*2001/116*0470*.. 80 - 155 205/50R17 93 11A; 248; 26B; 26J CLA; nur
215/45R17 91 11A; 26B; 26N Sportfahrwerk;
225/45R17 91 11A; 248; 26B; 26J Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7BU;
71C; 71K; 721; 725;
73C; 74A; 76S; 77E;
4B8
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49875
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TTGY
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.10.2014
__________________________________________________________________________________________________________________
Seite: 3 von 18

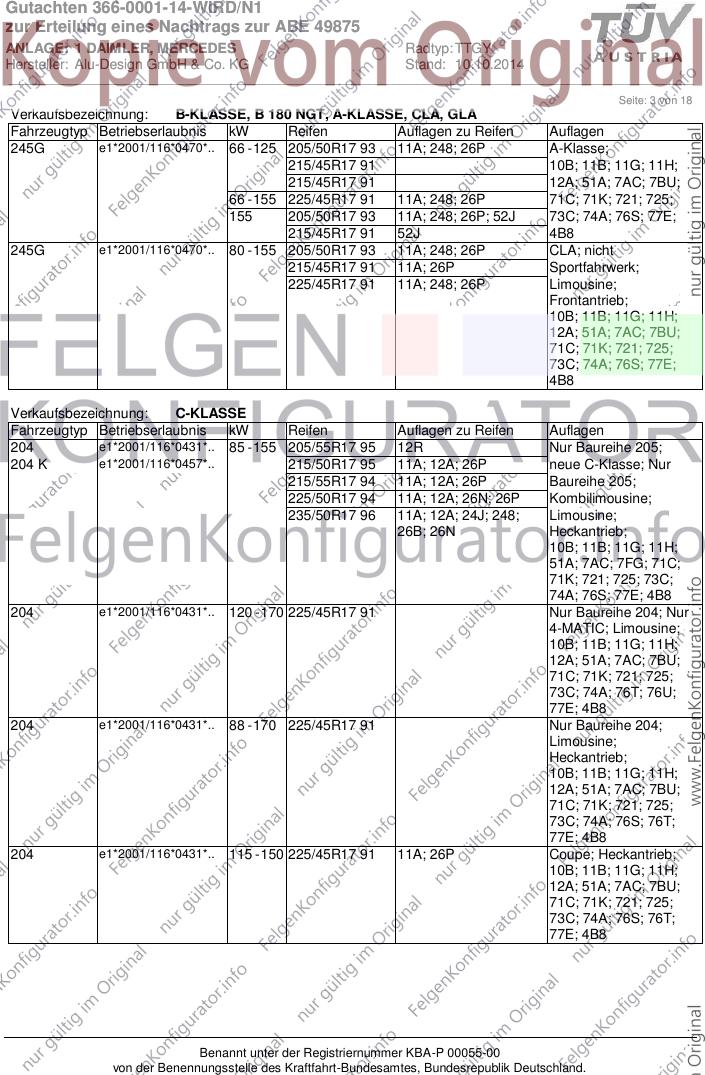

Verkaufsbezeichnung: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 66 - 125 205/50R17 93 11A; 248; 26P A-Klasse;
215/45R17 91 10B; 11B; 11G; 11H;
215/45R17 91 12A; 51A; 7AC; 7BU;
66 - 155 225/45R17 91 11A; 248; 26P 71C; 71K; 721; 725;
155 205/50R17 93 11A; 248; 26P; 52J 73C; 74A; 76S; 77E;
215/45R17 91 52J 4B8
245G e1*2001/116*0470*.. 80 - 155 205/50R17 93 11A; 248; 26P CLA; nicht
215/45R17 91 11A; 26P Sportfahrwerk;
225/45R17 91 11A; 248; 26P Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7BU;
71C; 71K; 721; 725;
73C; 74A; 76S; 77E;
4B8

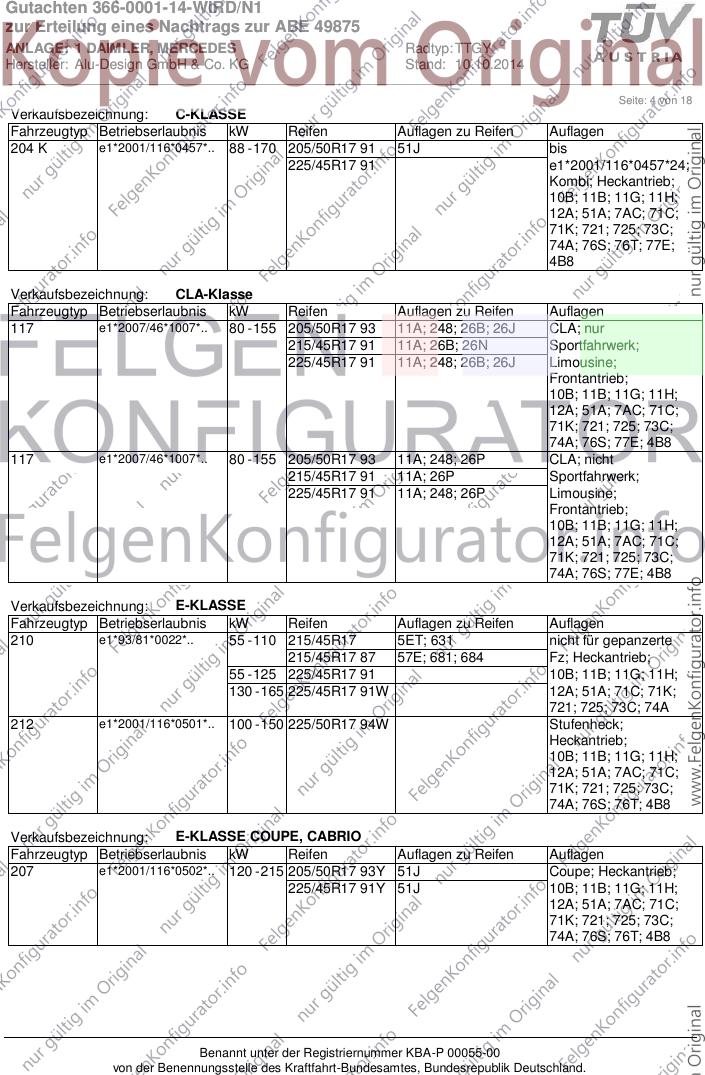

Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 e1*2001/116*0431*.. 85 - 155 205/55R17 95 12R Nur Baureihe 205;
204 K e1*2001/116*0457*.. 215/50R17 95 11A; 12A; 26P neue C-Klasse; Nur
215/55R17 94 11A; 12A; 26P Baureihe 205;
225/50R17 94 11A; 12A; 26N; 26P Kombilimousine;
235/50R17 96 11A; 12A; 24J; 248; Limousine;
26B; 26N Heckantrieb;
10B; 11B; 11G; 11H;
51A; 7AC; 7FG; 71C;
71K; 721; 725; 73C;
74A; 76S; 77E; 4B8
204 e1*2001/116*0431*.. 120 - 170 225/45R17 91 Nur Baureihe 204; Nur
4-MATIC; Limousine;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7BU;
71C; 71K; 721; 725;
73C; 74A; 76T; 76U;
77E; 4B8
204 e1*2001/116*0431*.. 88 - 170 225/45R17 91 Nur Baureihe 204;
Limousine;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7BU;
71C; 71K; 721; 725;
73C; 74A; 76S; 76T;
77E; 4B8
204 e1*2001/116*0431*.. 115 - 150 225/45R17 91 11A; 26P Coupe; Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7BU;
71C; 71K; 721; 725;
73C; 74A; 76S; 76T;
77E; 4B8
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49875
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TTGY
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.10.2014
__________________________________________________________________________________________________________________
Seite: 4 von 18
Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 K e1*2001/116*0457*.. 88 - 170 205/50R17 91 51J bis
225/45R17 91 e1*2001/116*0457*24;
Kombi; Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 76S; 76T; 77E;
4B8
Verkaufsbezeichnung: CLA-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
117 e1*2007/46*1007*.. 80 - 155 205/50R17 93 11A; 248; 26B; 26J CLA; nur
215/45R17 91 11A; 26B; 26N Sportfahrwerk;
225/45R17 91 11A; 248; 26B; 26J Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 76S; 77E; 4B8
117 e1*2007/46*1007*.. 80 - 155 205/50R17 93 11A; 248; 26P CLA; nicht
215/45R17 91 11A; 26P Sportfahrwerk;
225/45R17 91 11A; 248; 26P Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 76S; 77E; 4B8
Verkaufsbezeichnung: E-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
210 e1*93/81*0022*.. 55 - 110 215/45R17 5ET; 631 nicht für gepanzerte
215/45R17 87 57E; 681; 684 Fz; Heckantrieb;
55 - 125 225/45R17 91 10B; 11B; 11G; 11H;
130 - 165 225/45R17 91W 12A; 51A; 71C; 71K;
721; 725; 73C; 74A
212 e1*2001/116*0501*.. 100 - 150 225/50R17 94W Stufenheck;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 76S; 76T; 4B8
Verkaufsbezeichnung: E-KLASSE COUPE, CABRIO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
207 e1*2001/116*0502*.. 120 - 215 205/50R17 93Y 51J Coupe; Heckantrieb;
225/45R17 91Y 51J 10B; 11B; 11G; 11H;
12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 76S; 76T; 4B8
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49875
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TTGY
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.10.2014
__________________________________________________________________________________________________________________
Seite: 5 von 18

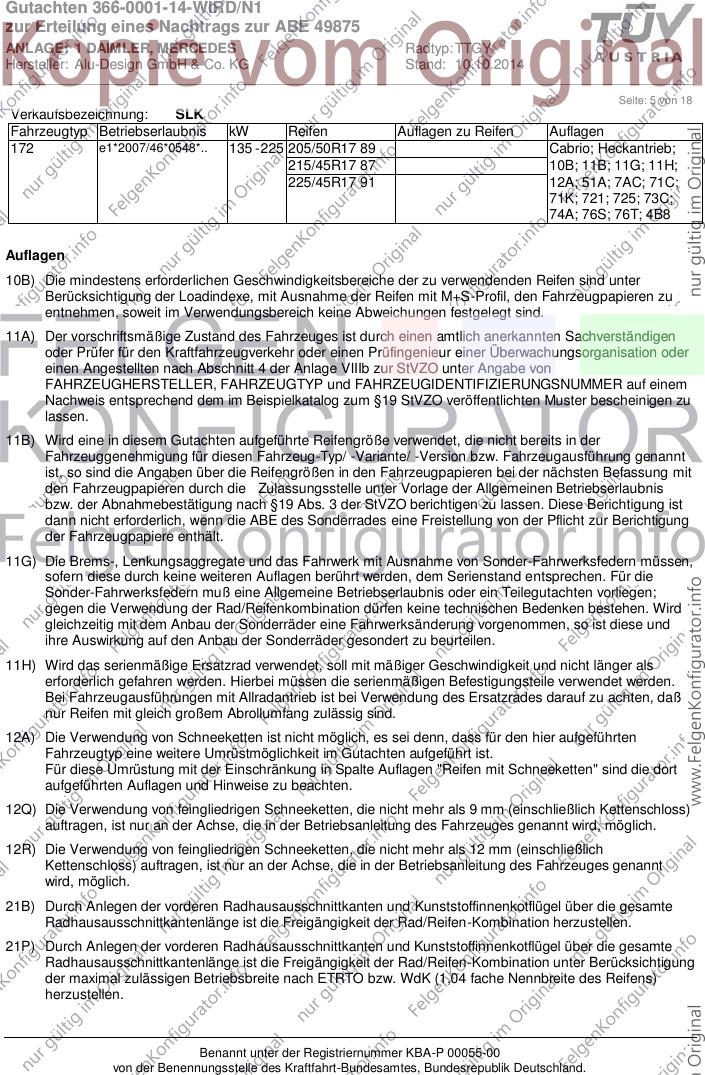

Verkaufsbezeichnung: SLK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
172 e1*2007/46*0548*.. 135 - 225 205/50R17 89 Cabrio; Heckantrieb;
215/45R17 87 10B; 11B; 11G; 11H;
225/45R17 91 12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 76S; 76T; 4B8
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49875
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TTGY
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.10.2014
__________________________________________________________________________________________________________________
Seite: 6 von 18
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.

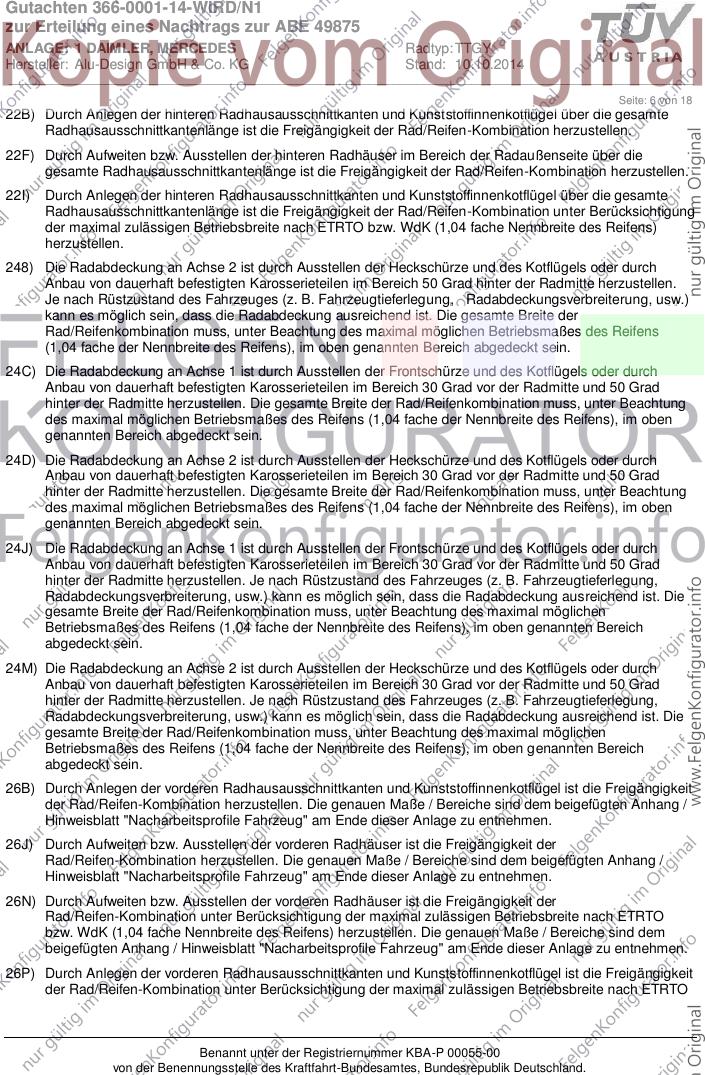

26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49875
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TTGY
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.10.2014
__________________________________________________________________________________________________________________
Seite: 7 von 18
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.

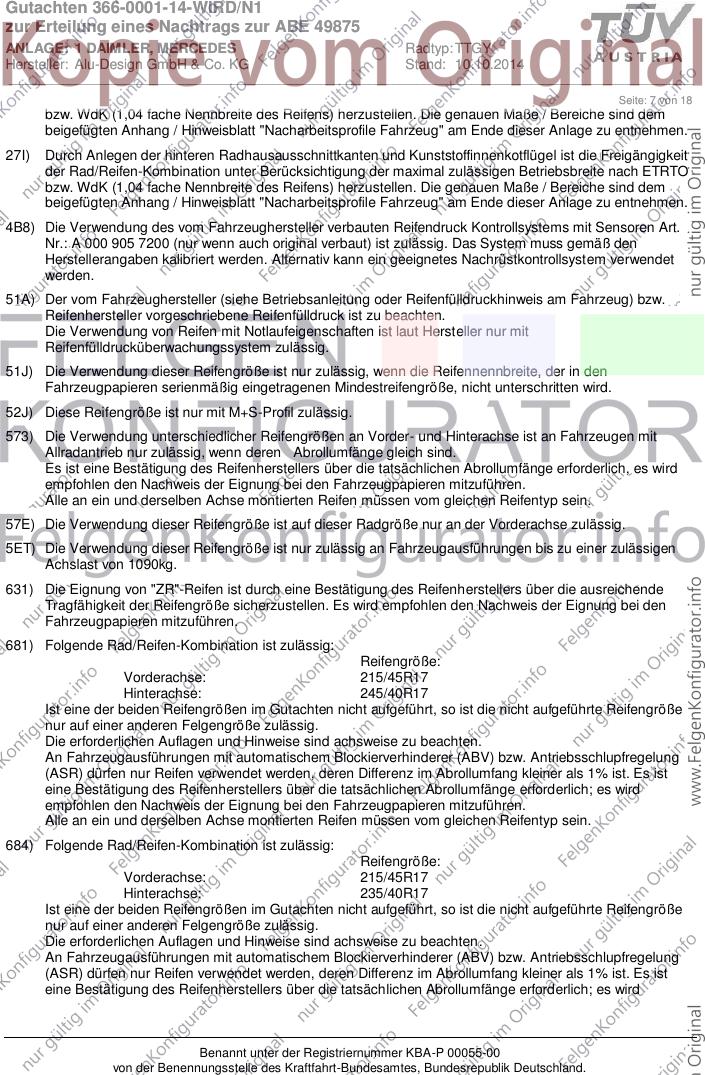

27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4B8) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 000 905 7200 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
681) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/45R17
Hinterachse: 245/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
684) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/45R17
Hinterachse: 235/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49875
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TTGY
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.10.2014
__________________________________________________________________________________________________________________
Seite: 8 von 18

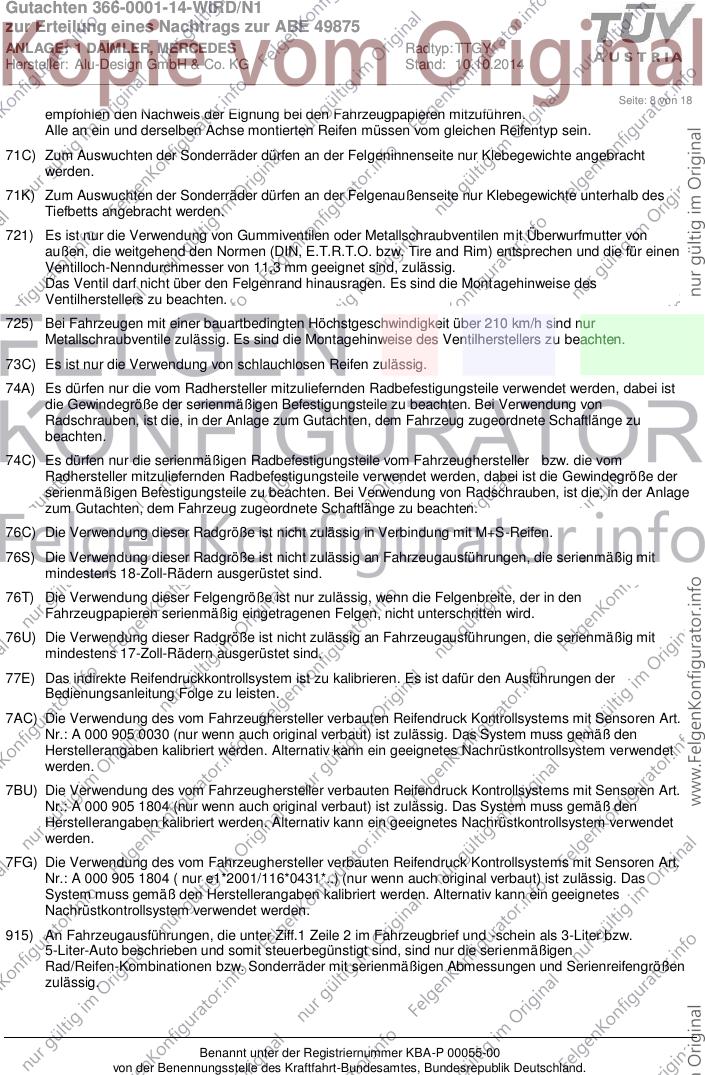

empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
76C) Die Verwendung dieser Radgröße ist nicht zulässig in Verbindung mit M+S-Reifen.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7AC) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 000 905 0030 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BU) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 000 905 1804 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7FG) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 000 905 1804 ( nur e1*2001/116*0431*..) (nur wenn auch original verbaut) ist zulässig. Das
System muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
915) An Fahrzeugausführungen, die unter Ziff.1 Zeile 2 im Fahrzeugbrief und -schein als 3-Liter bzw.
5-Liter-Auto beschrieben und somit steuerbegünstigt sind, sind nur die serienmäßigen
Rad/Reifen-Kombinationen bzw. Sonderräder mit serienmäßigen Abmessungen und Serienreifengrößen
zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49875
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TTGY
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.10.2014
__________________________________________________________________________________________________________________
Seite: 9 von 18
MA0) Die Verwendung dieser Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit der
Reifengröße 155/70 R15 ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49875
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TTGY
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.10.2014
__________________________________________________________________________________________________________________
Seite: 10 von 18

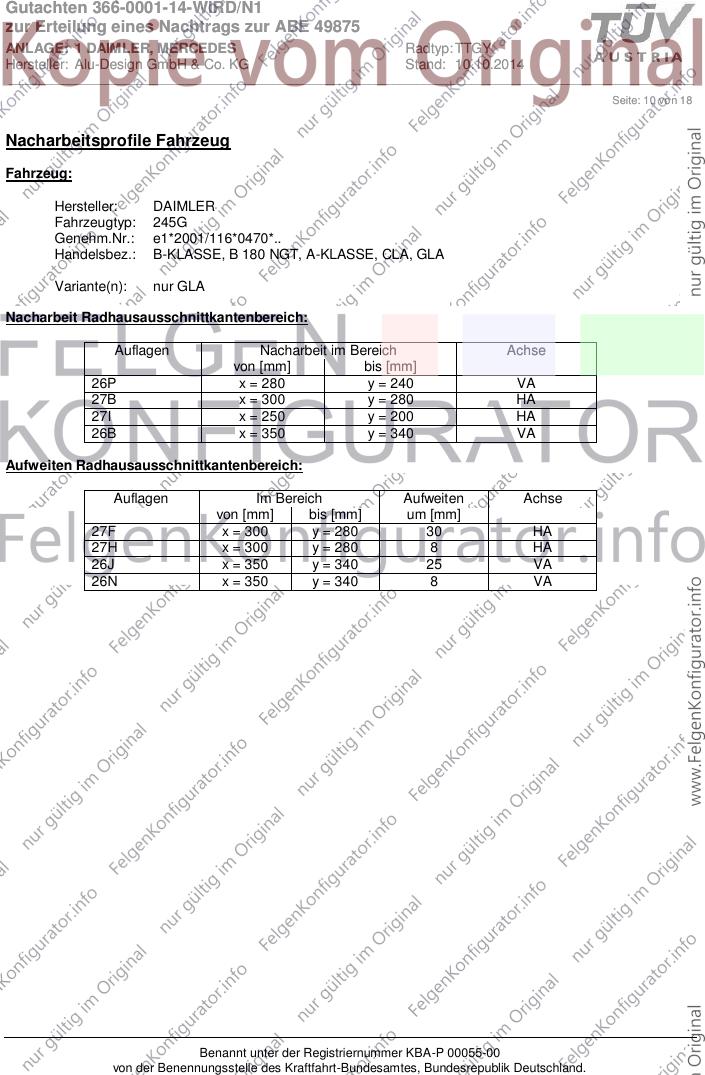

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Variante(n): nur GLA
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 280 y = 240 VA
27B x = 300 y = 280 HA
27I x = 250 y = 200 HA
26B x = 350 y = 340 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 280 30 HA
27H x = 300 y = 280 8 HA
26J x = 350 y = 340 25 VA
26N x = 350 y = 340 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49875
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TTGY
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.10.2014
__________________________________________________________________________________________________________________
Seite: 11 von 18
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 176
Genehm.Nr.: e1*2007/46*0928*..
Handelsbez.: A-KLASSE
Variante(n): Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 240 y = 315 HA
27B x = 290 y = 350 HA
26P x = 200 y = 310 VA
26B x = 250 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 290 y = 350 8 HA
27F x = 290 y = 350 22,5 HA
26N x = 250 y = 350 8 VA
26J x = 250 y = 350 20 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49875
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TTGY
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.10.2014
__________________________________________________________________________________________________________________
Seite: 12 von 18
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 305 y = 335 VA
26B x = 355 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 355 y = 385 8 VA
26J x = 355 y = 385 18 VA
27H x = 310 y = 295 8 HA
27F x = 310 y = 295 13 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49875
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TTGY
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.10.2014
__________________________________________________________________________________________________________________
Seite: 13 von 18
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 117
Genehm.Nr.: e1*2007/46*1007*..
Handelsbez.: CLA-Klasse
Variante(n): Frontantrieb, Limousine, nur CLA, nur Sportfahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 330 VA
26P x = 230 y = 280 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 320 18 HA
27H x = 300 y = 320 8 HA
26J x = 280 y = 330 8 VA
26N x = 280 y = 330 30 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49875
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TTGY
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.10.2014
__________________________________________________________________________________________________________________
Seite: 14 von 18

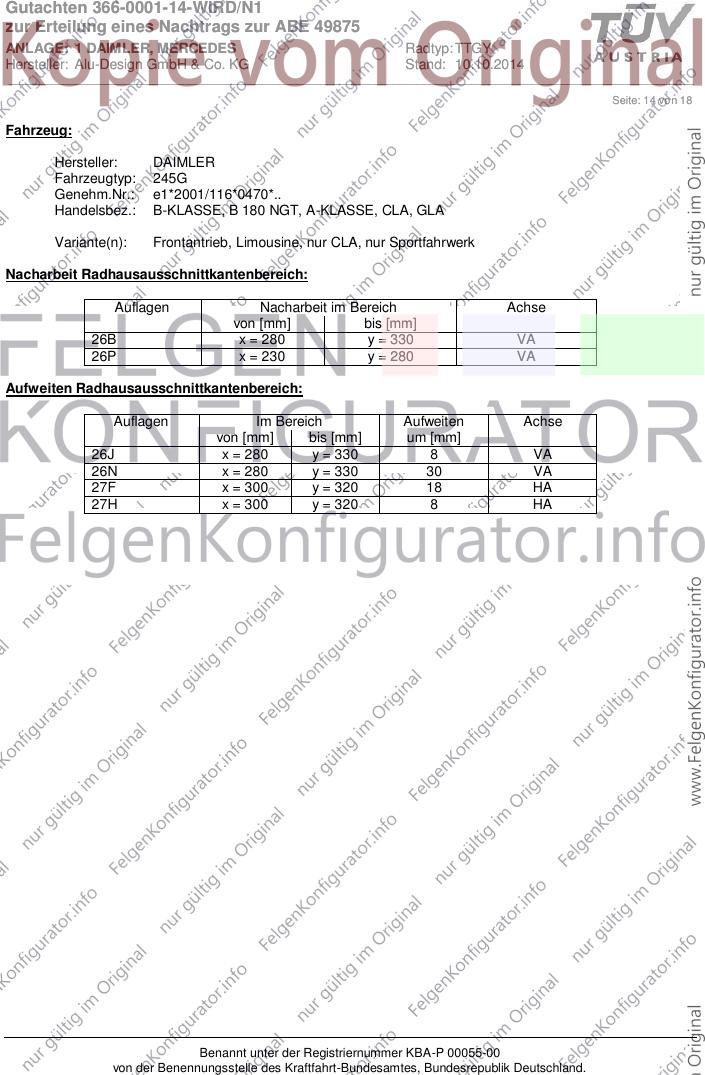

Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Variante(n): Frontantrieb, Limousine, nur CLA, nur Sportfahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 330 VA
26P x = 230 y = 280 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 280 y = 330 8 VA
26N x = 280 y = 330 30 VA
27F x = 300 y = 320 18 HA
27H x = 300 y = 320 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49875
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TTGY
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.10.2014
__________________________________________________________________________________________________________________
Seite: 15 von 18
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204
Genehm.Nr.: e1*2001/116*0431*..
Handelsbez.: C-KLASSE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 350 VA
26P x = 240 y = 285 VA
27B x = 300 y = 350 HA
27I x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 350 30 VA
26N x = 300 y = 350 8 VA
27F x = 300 y = 350 30 HA
27H x = 300 y = 350 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49875
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TTGY
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.10.2014
__________________________________________________________________________________________________________________
Seite: 16 von 18
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 117
Genehm.Nr.: e1*2007/46*1007*..
Handelsbez.: CLA-Klasse
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 305 y = 335 VA
26B x = 355 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 355 y = 385 8 VA
26J x = 355 y = 385 18 VA
27H x = 310 y = 295 8 HA
27F x = 310 y = 295 13 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49875
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TTGY
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.10.2014
__________________________________________________________________________________________________________________
Seite: 17 von 18
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 246
Genehm.Nr.: e1*2007/46*0751*..
Handelsbez.: B-Klasse
Variante(n): Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 305 y = 335 VA
26B x = 355 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 355 y = 385 8 VA
26J x = 355 y = 385 18 VA
27H x = 310 y = 295 8 HA
27F x = 310 y = 295 13 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-14-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 49875
ANLAGE: 1 DAIMLER, MERCEDES Radtyp: TTGY
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.10.2014
__________________________________________________________________________________________________________________
Seite: 18 von 18
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204
Genehm.Nr.: e1*2001/116*0431*..
Handelsbez.: C-KLASSE
Variante(n): Coupe, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 245 y = 350 VA
26P x = 195 y = 300 VA
27B x = 340 y = 260 HA
27I x = 290 y = 210 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 245 y = 350 8 VA
26J x = 245 y = 350 17 VA
27H x = 340 y = 260 8 HA
27F x = 340 y = 260 28 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
