Gutachten 366-0147-14-WIRD
zur Erteilung der ABE 49980
ANLAGE: 2 DAIMLER, MERCEDES Radtyp: TTGF
Hersteller: Alu-Design GmbH & Co. KG Stand: 21.08.2014
__________________________________________________________________________________________________________________

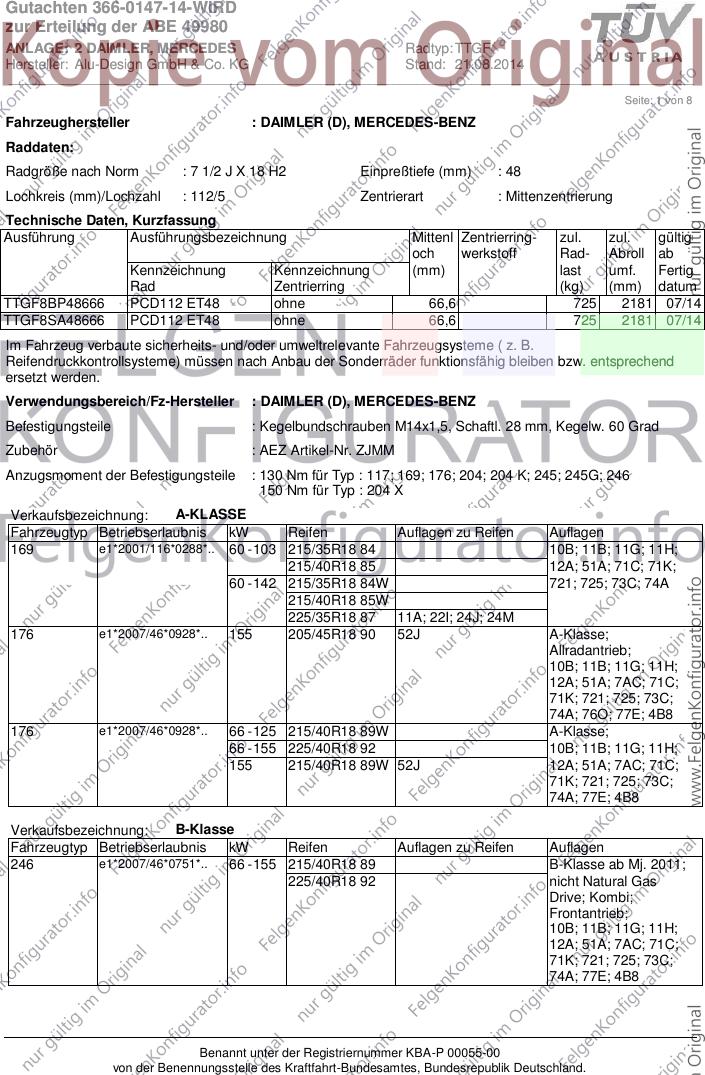

Seite: 1 von 8
Fahrzeughersteller : DAIMLER (D), MERCEDES-BENZ
Raddaten:
Radgröße nach Norm : 7 1/2 J X 18 H2 Einpreßtiefe (mm) : 48
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTGF8BP48666 PCD112 ET48 ohne 66,6 725 2181 07/14
TTGF8SA48666 PCD112 ET48 ohne 66,6 725 2181 07/14
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : DAIMLER (D), MERCEDES-BENZ
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJMM
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : 117; 169; 176; 204; 204 K; 245; 245G; 246
150 Nm für Typ : 204 X
Verkaufsbezeichnung: A-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
169 e1*2001/116*0288*.. 60 - 103 215/35R18 84 10B; 11B; 11G; 11H;
215/40R18 85 12A; 51A; 71C; 71K;
60 - 142 215/35R18 84W 721; 725; 73C; 74A
215/40R18 85W
225/35R18 87 11A; 22I; 24J; 24M
176 e1*2007/46*0928*.. 155 205/45R18 90 52J A-Klasse;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 76O; 77E; 4B8
176 e1*2007/46*0928*.. 66 - 125 215/40R18 89W A-Klasse;
66 - 155 225/40R18 92 10B; 11B; 11G; 11H;
155 215/40R18 89W 52J 12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 77E; 4B8
Verkaufsbezeichnung: B-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
246 e1*2007/46*0751*.. 66 - 155 215/40R18 89 B-Klasse ab Mj. 2011;
225/40R18 92 nicht Natural Gas
Drive; Kombi;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 77E; 4B8
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0147-14-WIRD
zur Erteilung der ABE 49980
ANLAGE: 2 DAIMLER, MERCEDES Radtyp: TTGF
Hersteller: Alu-Design GmbH & Co. KG Stand: 21.08.2014
__________________________________________________________________________________________________________________

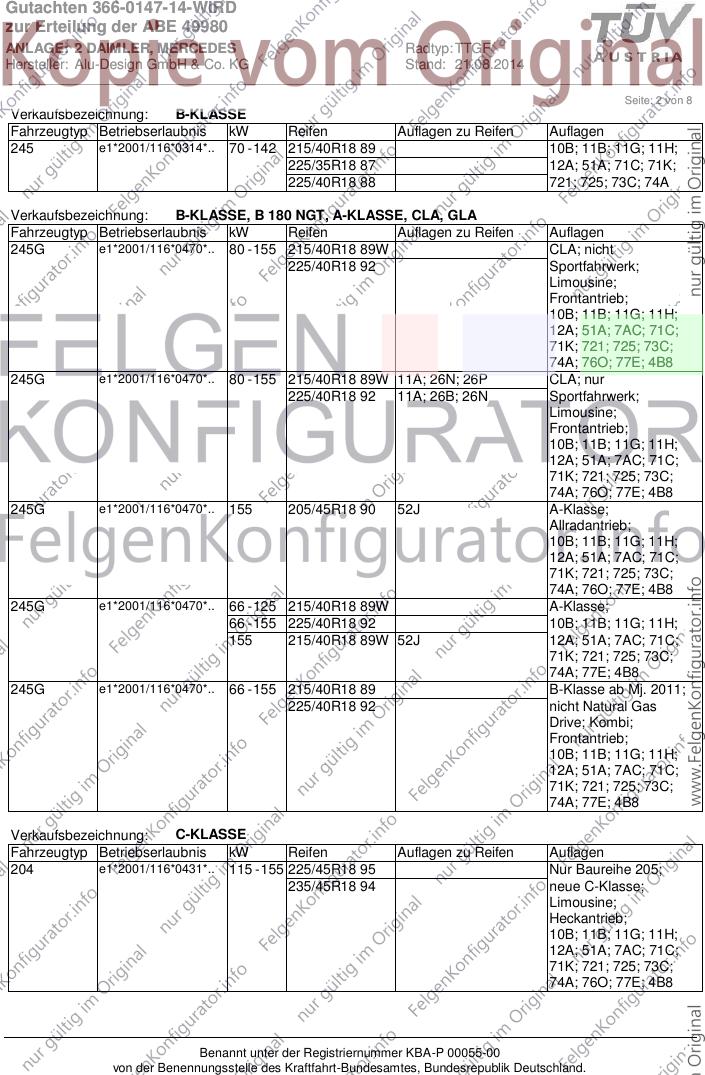

Seite: 2 von 8
Verkaufsbezeichnung: B-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245 e1*2001/116*0314*.. 70 - 142 215/40R18 89 10B; 11B; 11G; 11H;
225/35R18 87 12A; 51A; 71C; 71K;
225/40R18 88 721; 725; 73C; 74A
Verkaufsbezeichnung: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 80 - 155 215/40R18 89W CLA; nicht
225/40R18 92 Sportfahrwerk;
Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 76O; 77E; 4B8
245G e1*2001/116*0470*.. 80 - 155 215/40R18 89W 11A; 26N; 26P CLA; nur
225/40R18 92 11A; 26B; 26N Sportfahrwerk;
Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 76O; 77E; 4B8
245G e1*2001/116*0470*.. 155 205/45R18 90 52J A-Klasse;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 76O; 77E; 4B8
245G e1*2001/116*0470*.. 66 - 125 215/40R18 89W A-Klasse;
66 - 155 225/40R18 92 10B; 11B; 11G; 11H;
155 215/40R18 89W 52J 12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 77E; 4B8
245G e1*2001/116*0470*.. 66 - 155 215/40R18 89 B-Klasse ab Mj. 2011;
225/40R18 92 nicht Natural Gas
Drive; Kombi;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 77E; 4B8
Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 e1*2001/116*0431*.. 115 - 155 225/45R18 95 Nur Baureihe 205;
235/45R18 94 neue C-Klasse;
Limousine;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 76O; 77E; 4B8
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0147-14-WIRD
zur Erteilung der ABE 49980
ANLAGE: 2 DAIMLER, MERCEDES Radtyp: TTGF
Hersteller: Alu-Design GmbH & Co. KG Stand: 21.08.2014
__________________________________________________________________________________________________________________

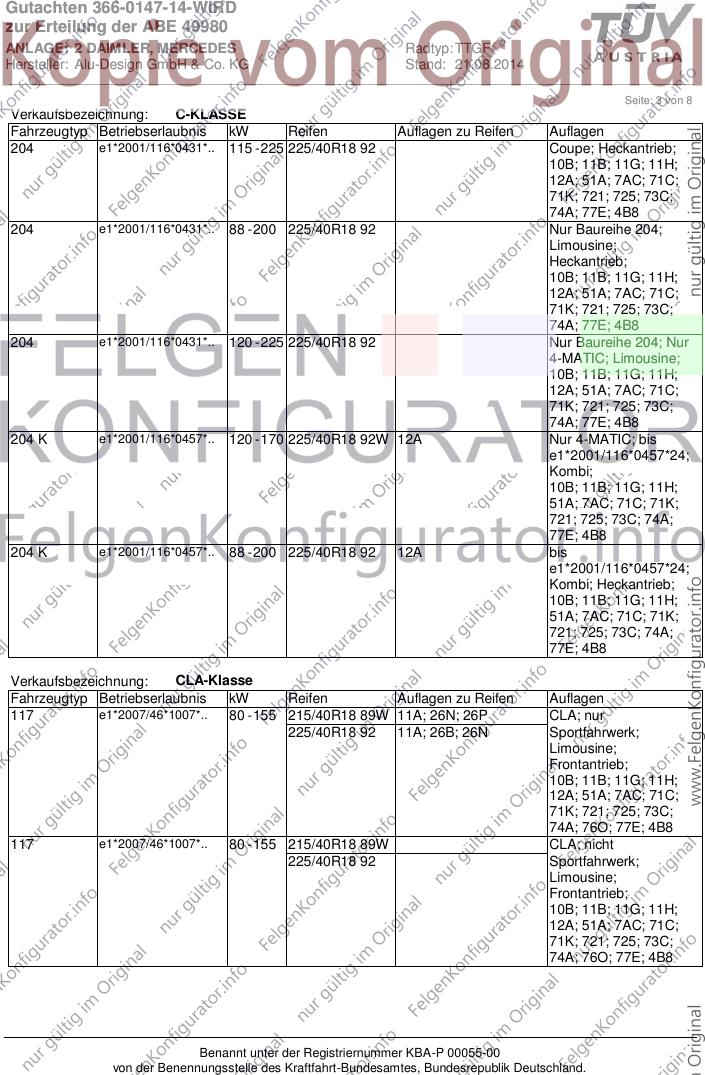

Seite: 3 von 8
Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 e1*2001/116*0431*.. 115 - 225 225/40R18 92 Coupe; Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 77E; 4B8
204 e1*2001/116*0431*.. 88 - 200 225/40R18 92 Nur Baureihe 204;
Limousine;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 77E; 4B8
204 e1*2001/116*0431*.. 120 - 225 225/40R18 92 Nur Baureihe 204; Nur
4-MATIC; Limousine;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 77E; 4B8
204 K e1*2001/116*0457*.. 120 - 170 225/40R18 92W 12A Nur 4-MATIC; bis
e1*2001/116*0457*24;
Kombi;
10B; 11B; 11G; 11H;
51A; 7AC; 71C; 71K;
721; 725; 73C; 74A;
77E; 4B8
204 K e1*2001/116*0457*.. 88 - 200 225/40R18 92 12A bis
e1*2001/116*0457*24;
Kombi; Heckantrieb;
10B; 11B; 11G; 11H;
51A; 7AC; 71C; 71K;
721; 725; 73C; 74A;
77E; 4B8
Verkaufsbezeichnung: CLA-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
117 e1*2007/46*1007*.. 80 - 155 215/40R18 89W 11A; 26N; 26P CLA; nur
225/40R18 92 11A; 26B; 26N Sportfahrwerk;
Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 76O; 77E; 4B8
117 e1*2007/46*1007*.. 80 - 155 215/40R18 89W CLA; nicht
225/40R18 92 Sportfahrwerk;
Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 76O; 77E; 4B8
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0147-14-WIRD
zur Erteilung der ABE 49980
ANLAGE: 2 DAIMLER, MERCEDES Radtyp: TTGF
Hersteller: Alu-Design GmbH & Co. KG Stand: 21.08.2014
__________________________________________________________________________________________________________________

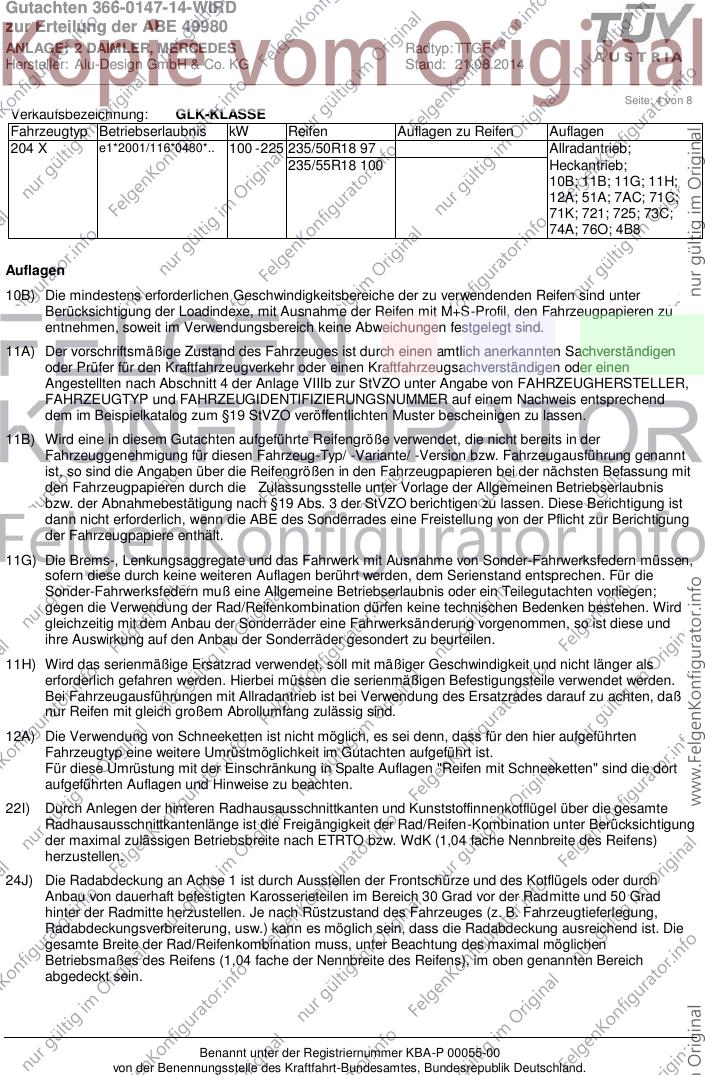

Seite: 4 von 8
Verkaufsbezeichnung: GLK-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 X e1*2001/116*0480*.. 100 - 225 235/50R18 97 Allradantrieb;
235/55R18 100 Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 76O; 4B8
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0147-14-WIRD
zur Erteilung der ABE 49980
ANLAGE: 2 DAIMLER, MERCEDES Radtyp: TTGF
Hersteller: Alu-Design GmbH & Co. KG Stand: 21.08.2014
__________________________________________________________________________________________________________________

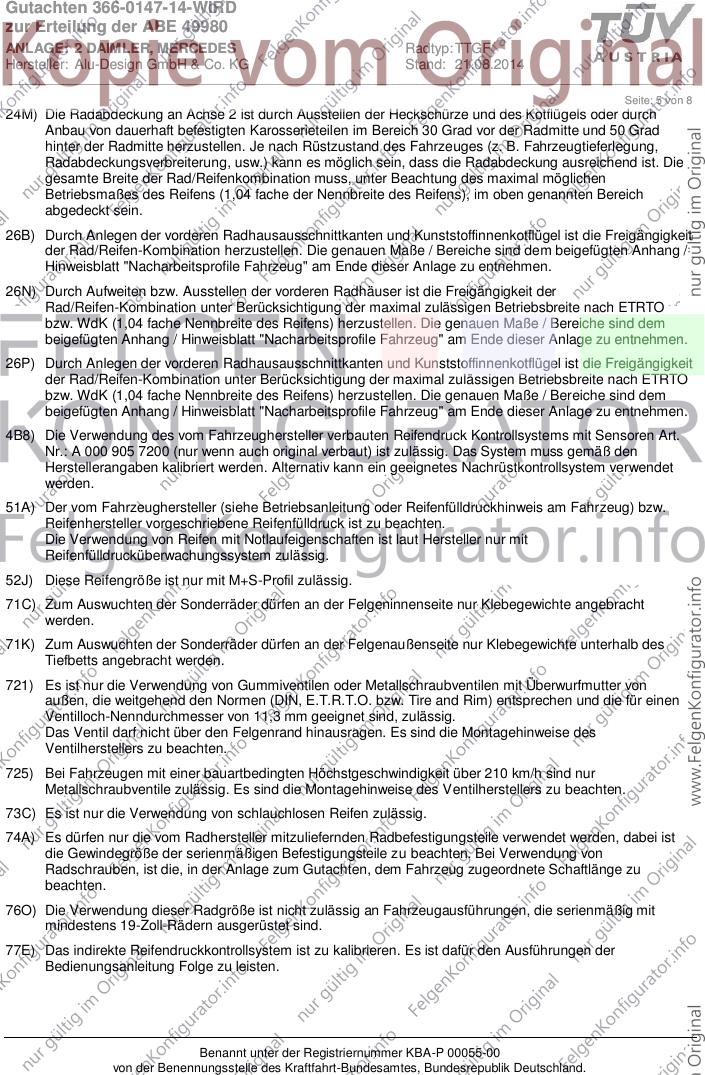

Seite: 5 von 8
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /

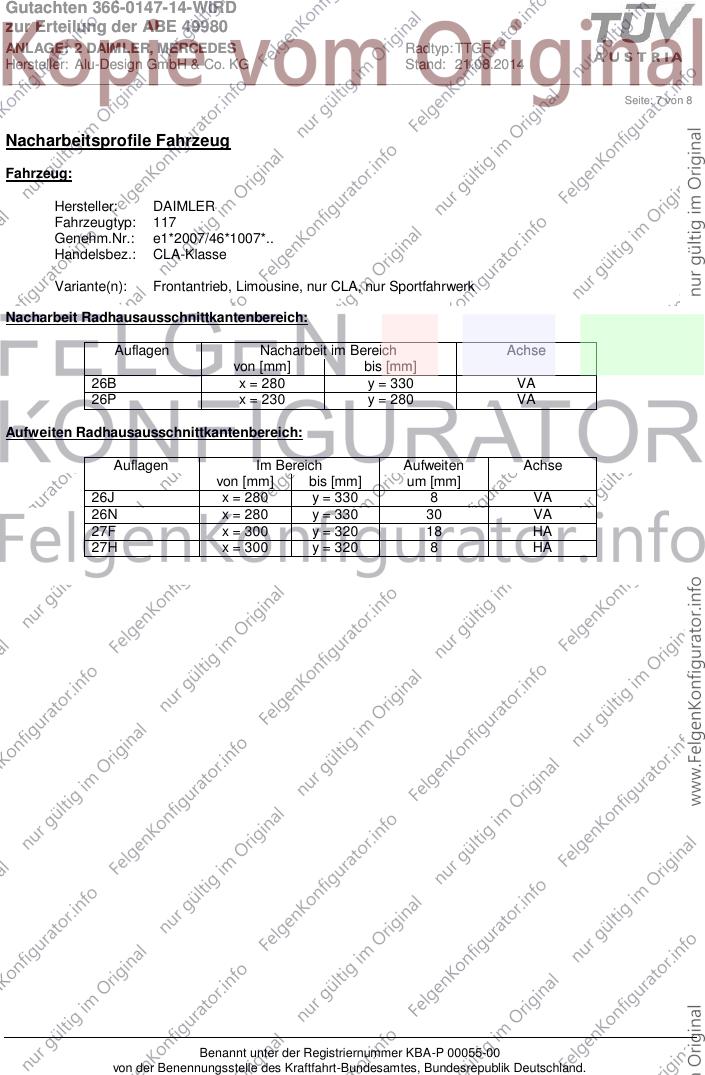

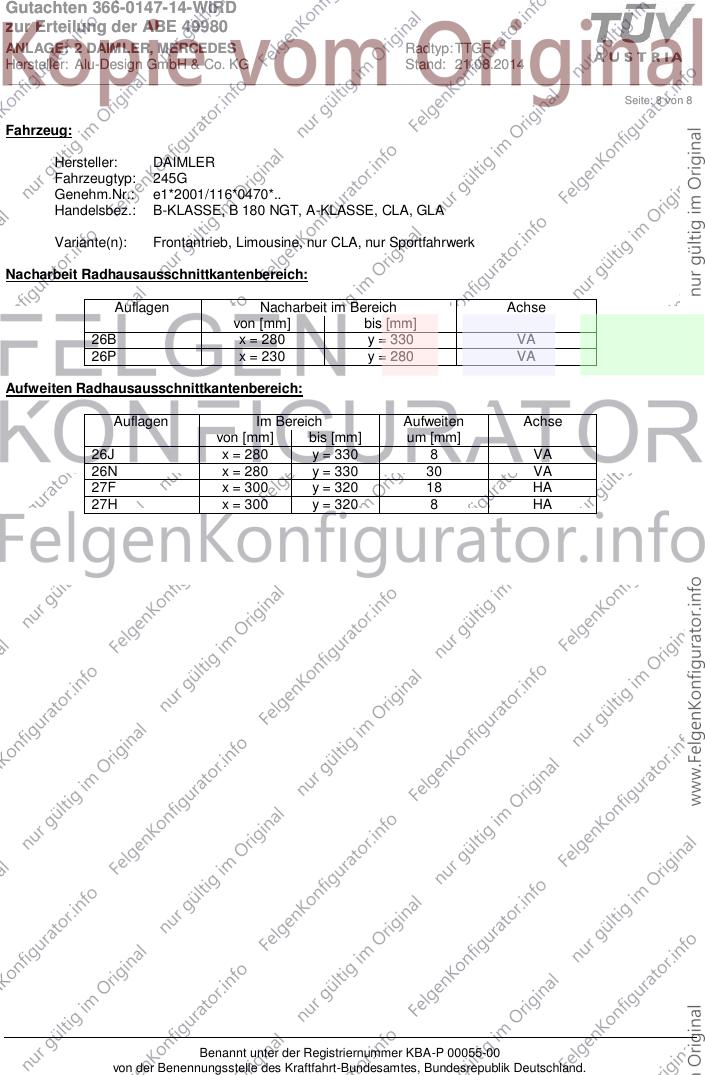

Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4B8) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 000 905 7200 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 19-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0147-14-WIRD
zur Erteilung der ABE 49980
ANLAGE: 2 DAIMLER, MERCEDES Radtyp: TTGF
Hersteller: Alu-Design GmbH & Co. KG Stand: 21.08.2014
__________________________________________________________________________________________________________________
Seite: 6 von 8

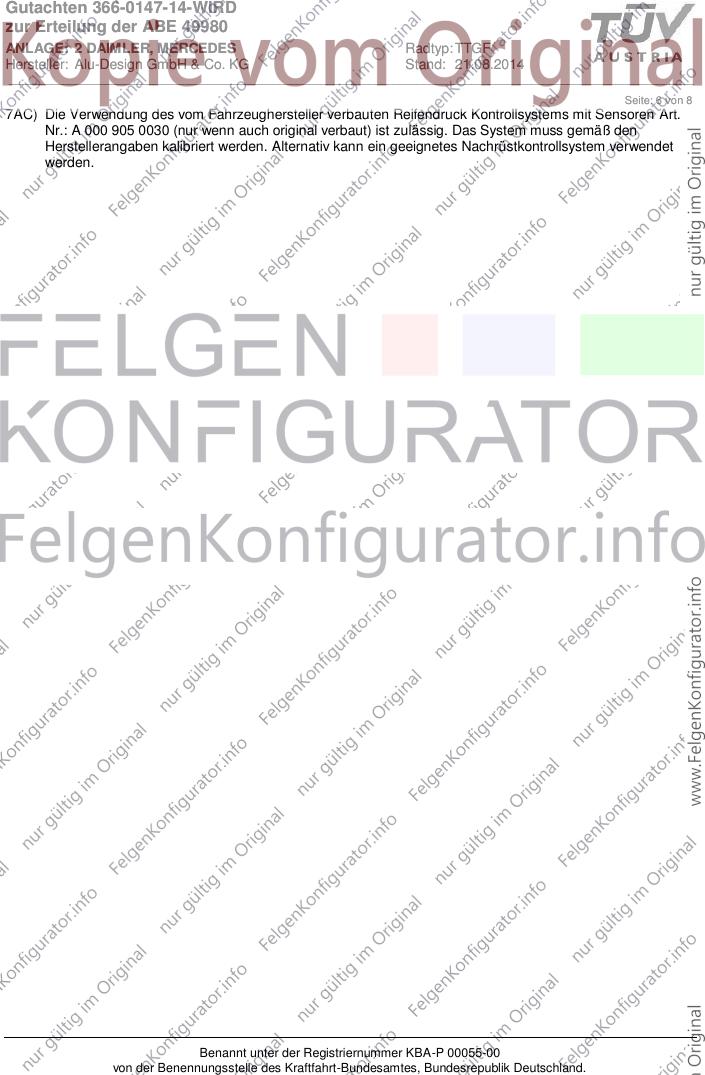

7AC) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 000 905 0030 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0147-14-WIRD
zur Erteilung der ABE 49980
ANLAGE: 2 DAIMLER, MERCEDES Radtyp: TTGF
Hersteller: Alu-Design GmbH & Co. KG Stand: 21.08.2014
__________________________________________________________________________________________________________________
Seite: 7 von 8
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 117
Genehm.Nr.: e1*2007/46*1007*..
Handelsbez.: CLA-Klasse
Variante(n): Frontantrieb, Limousine, nur CLA, nur Sportfahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 330 VA
26P x = 230 y = 280 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 280 y = 330 8 VA
26N x = 280 y = 330 30 VA
27F x = 300 y = 320 18 HA
27H x = 300 y = 320 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0147-14-WIRD
zur Erteilung der ABE 49980
ANLAGE: 2 DAIMLER, MERCEDES Radtyp: TTGF
Hersteller: Alu-Design GmbH & Co. KG Stand: 21.08.2014
__________________________________________________________________________________________________________________
Seite: 8 von 8
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Variante(n): Frontantrieb, Limousine, nur CLA, nur Sportfahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 330 VA
26P x = 230 y = 280 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 280 y = 330 8 VA
26N x = 280 y = 330 30 VA
27F x = 300 y = 320 18 HA
27H x = 300 y = 320 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
