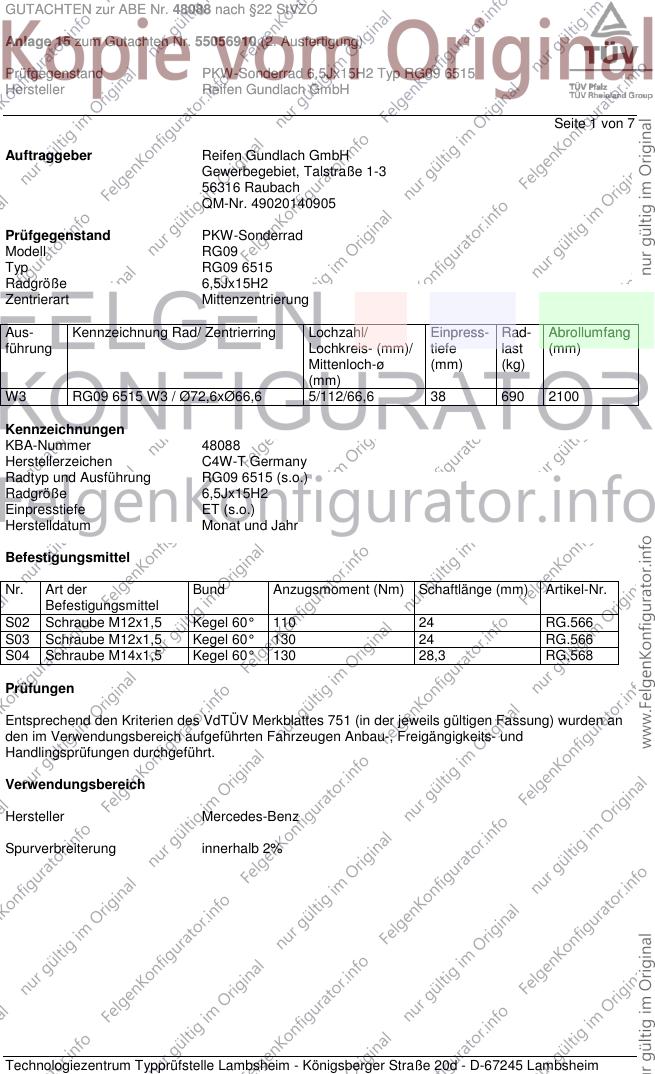

GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55056910 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 1 von 7
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG09
Typ RG09 6515
Radgröße 6,5Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W3 RG09 6515 W3 / Ø72,6xØ66,6 5/112/66,6 38 690 2100
Kennzeichnungen
KBA-Nummer 48088
Herstellerzeichen C4W-T Germany
Radtyp und Ausführung RG09 6515 (s.o.)
Radgröße 6,5Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M12x1,5 Kegel 60° 110 24 RG.566
S03 Schraube M12x1,5 Kegel 60° 130 24 RG.566
S04 Schraube M14x1,5 Kegel 60° 130 28,3 RG.568
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

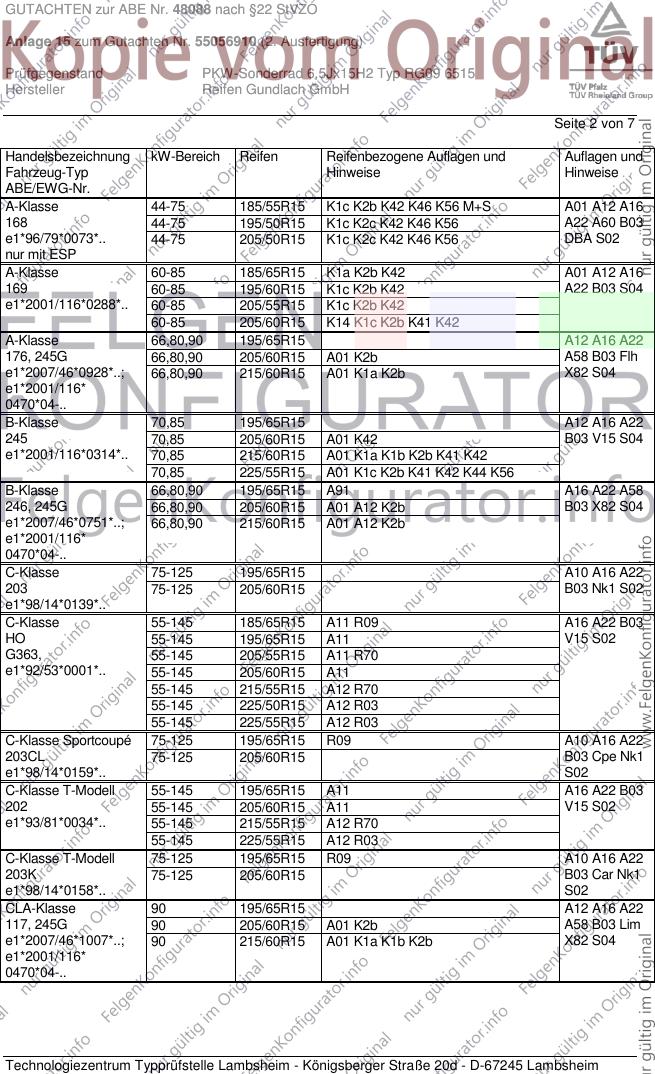

GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55056910 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
A-Klasse 44-75 185/55R15 K1c K2b K42 K46 K56 M+S A01 A12 A16
168 44-75 195/50R15 K1c K2c K42 K46 K56 A22 A60 B03
e1*96/79*0073*.. 44-75 205/50R15 K1c K2c K42 K46 K56 DBA S02
nur mit ESP
A-Klasse 60-85 185/65R15 K1a K2b K42 A01 A12 A16
169 60-85 195/60R15 K1c K2b K42 A22 B03 S04
e1*2001/116*0288*.. 60-85 205/55R15 K1c K2b K42
60-85 205/60R15 K14 K1c K2b K41 K42
A-Klasse 66,80,90 195/65R15 A12 A16 A22
176, 245G 66,80,90 205/60R15 A01 K2b A58 B03 Flh
e1*2007/46*0928*..; 66,80,90 215/60R15 A01 K1a K2b X82 S04
e1*2001/116*
0470*04-..
B-Klasse 70,85 195/65R15 A12 A16 A22
245 70,85 205/60R15 A01 K42 B03 V15 S04
e1*2001/116*0314*.. 70,85 215/60R15 A01 K1a K1b K2b K41 K42
70,85 225/55R15 A01 K1c K2b K41 K42 K44 K56
B-Klasse 66,80,90 195/65R15 A91 A16 A22 A58
246, 245G 66,80,90 205/60R15 A01 A12 K2b B03 X82 S04
e1*2007/46*0751*..; 66,80,90 215/60R15 A01 A12 K2b
e1*2001/116*
0470*04-..
C-Klasse 75-125 195/65R15 A10 A16 A22
203 75-125 205/60R15 B03 Nk1 S02
e1*98/14*0139*..
C-Klasse 55-145 185/65R15 A11 R09 A16 A22 B03
HO 55-145 195/65R15 A11 V15 S02
G363, 55-145 205/55R15 A11 R70
e1*92/53*0001*.. 55-145 205/60R15 A11
55-145 215/55R15 A12 R70
55-145 225/50R15 A12 R03
55-145 225/55R15 A12 R03
C-Klasse Sportcoupé 75-125 195/65R15 R09 A10 A16 A22
203CL 75-125 205/60R15 B03 Cpe Nk1
e1*98/14*0159*.. S02
C-Klasse T-Modell 55-145 195/65R15 A11 A16 A22 B03
202 55-145 205/60R15 A11 V15 S02
e1*93/81*0034*.. 55-145 215/55R15 A12 R70
55-145 225/55R15 A12 R03
C-Klasse T-Modell 75-125 195/65R15 R09 A10 A16 A22
203K 75-125 205/60R15 B03 Car Nk1
e1*98/14*0158*.. S02
CLA-Klasse 90 195/65R15 A12 A16 A22
117, 245G 90 205/60R15 A01 K2b A58 B03 Lim
e1*2007/46*1007*..; 90 215/60R15 A01 K1a K1b K2b X82 S04
e1*2001/116*
0470*04-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

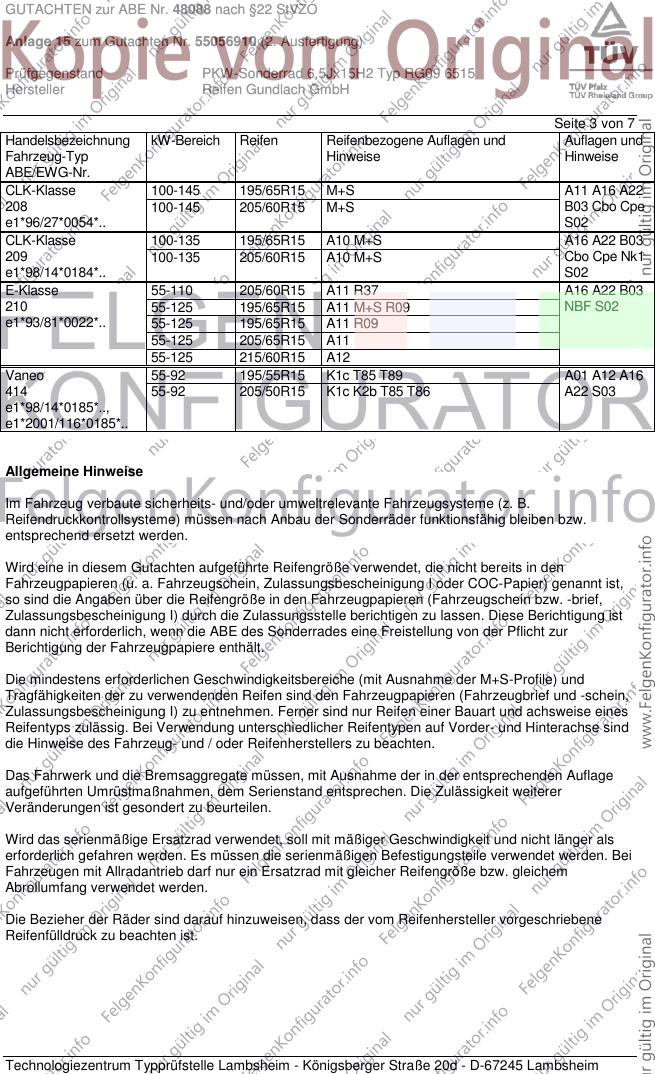

GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55056910 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLK-Klasse 100-145 195/65R15 M+S A11 A16 A22
208 100-145 205/60R15 M+S B03 Cbo Cpe
e1*96/27*0054*.. S02
CLK-Klasse 100-135 195/65R15 A10 M+S A16 A22 B03
209 100-135 205/60R15 A10 M+S Cbo Cpe Nk1
e1*98/14*0184*.. S02
E-Klasse 55-110 205/60R15 A11 R37 A16 A22 B03
210 55-125 195/65R15 A11 M+S R09 NBF S02
e1*93/81*0022*.. 55-125 195/65R15 A11 R09
55-125 205/65R15 A11
55-125 215/60R15 A12
Vaneo 55-92 195/55R15 K1c T85 T89 A01 A12 A16
414 55-92 205/50R15 K1c K2b T85 T86 A22 S03
e1*98/14*0185*..,
e1*2001/116*0185*..
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

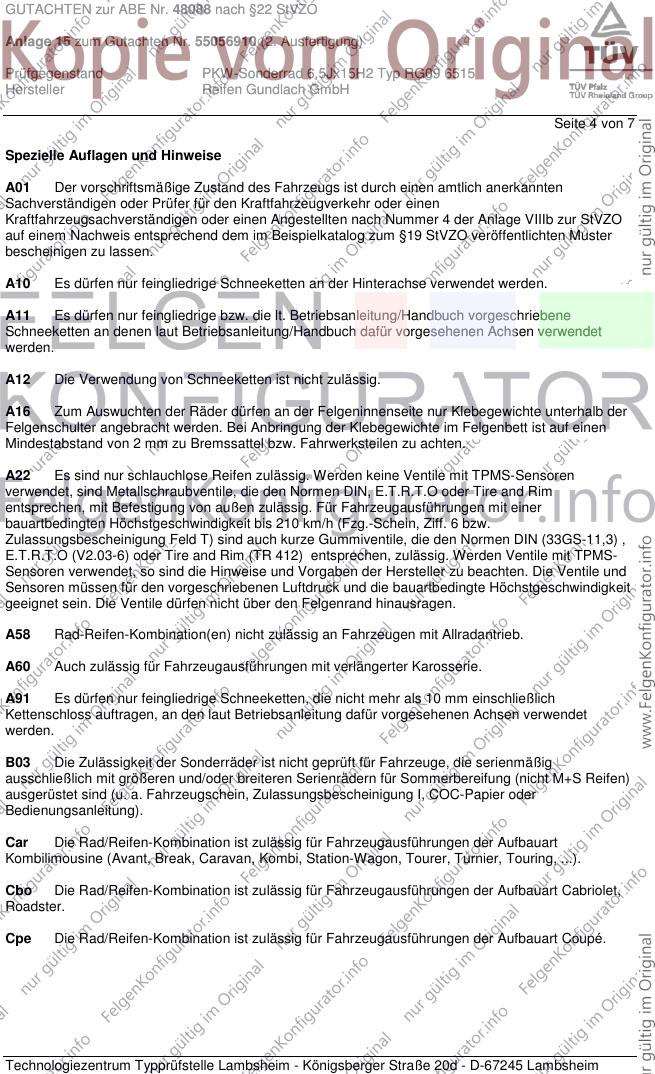

GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55056910 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 4 von 7
Spezielle Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A22 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim
entsprechen, mit Befestigung von außen zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit bis 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind auch kurze Gummiventile, die den Normen DIN (33GS-11,3) ,
E.T.R.T.O (V2.03-6) oder Tire and Rim (TR 412) entsprechen, zulässig. Werden Ventile mit TPMS-
Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und
Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit
geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

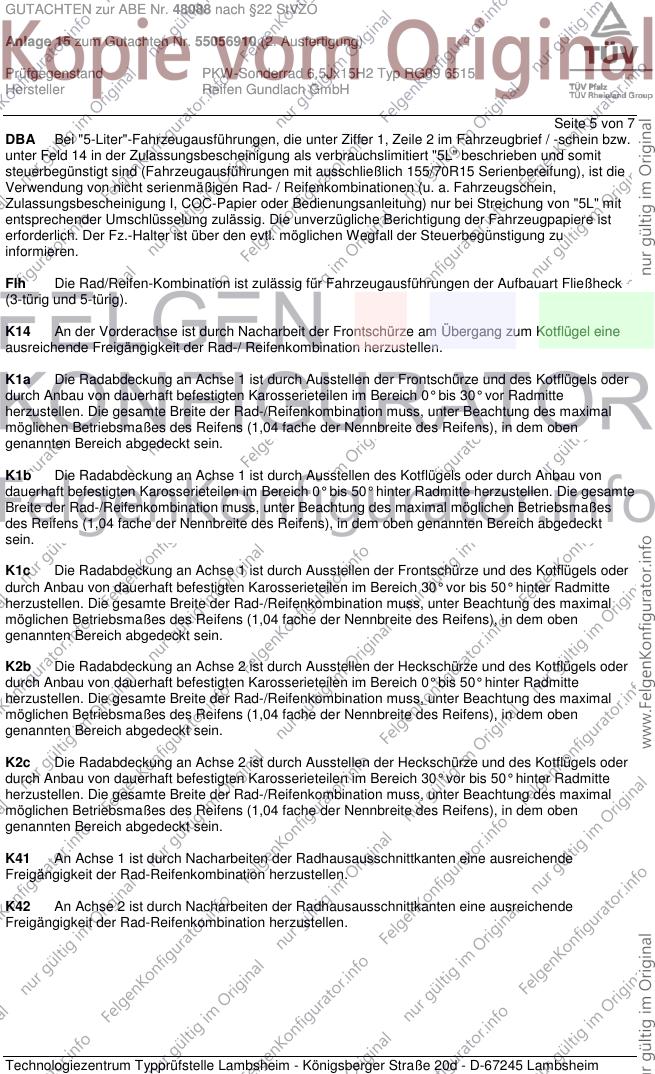

GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55056910 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 5 von 7
DBA Bei "5-Liter"-Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief / -schein bzw.
unter Feld 14 in der Zulassungsbescheinigung als verbrauchslimitiert "5L" beschrieben und somit
steuerbegünstigt sind (Fahrzeugausführungen mit ausschließlich 155/70R15 Serienbereifung), ist die
Verwendung von nicht serienmäßigen Rad- / Reifenkombinationen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) nur bei Streichung von "5L" mit
entsprechender Umschlüsselung zulässig. Die unverzügliche Berichtigung der Fahrzeugpapiere ist
erforderlich. Der Fz.-Halter ist über den evtl. möglichen Wegfall der Steuerbegünstigung zu
informieren.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

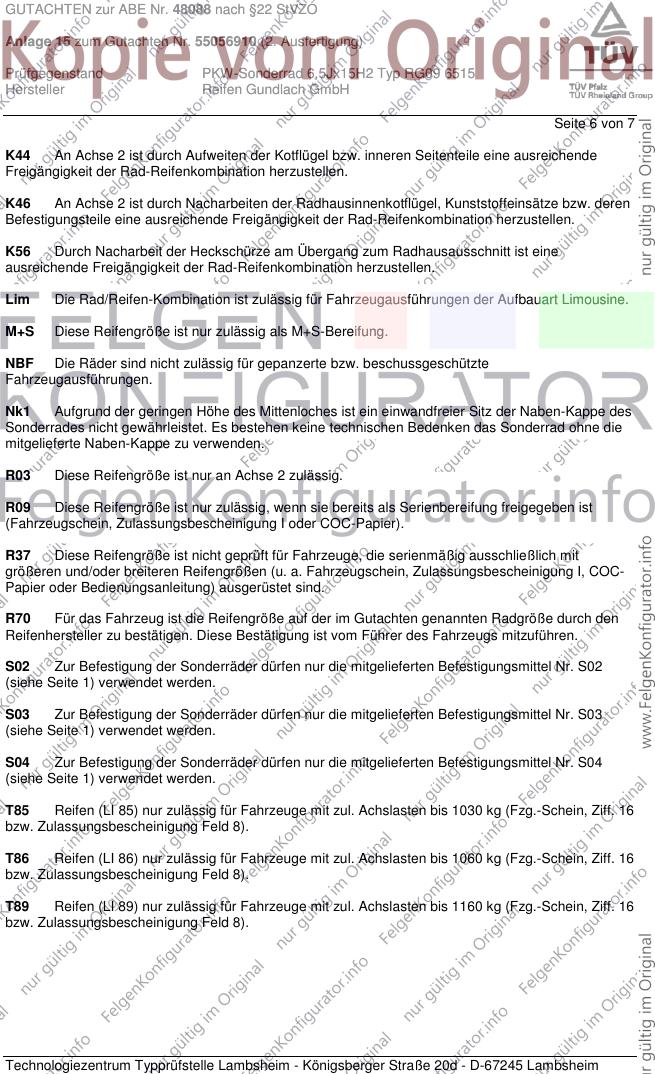

GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55056910 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 6 von 7
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Nk1 Aufgrund der geringen Höhe des Mittenloches ist ein einwandfreier Sitz der Naben-Kappe des
Sonderrades nicht gewährleistet. Es bestehen keine technischen Bedenken das Sonderrad ohne die
mitgelieferte Naben-Kappe zu verwenden.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

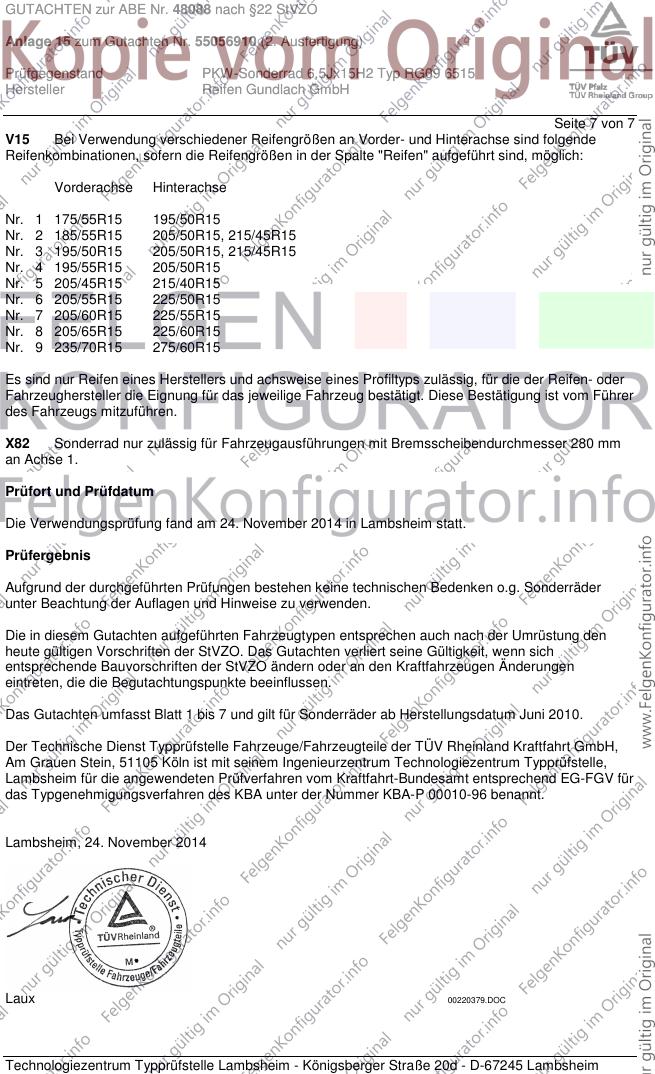

GUTACHTEN zur ABE Nr. 48088 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55056910 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RG09 6515
Hersteller Reifen Gundlach GmbH
Seite 7 von 7
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 195/55R15 205/50R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X82 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 280 mm
an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. November 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Juni 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. November 2014
Laux 00220379.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
