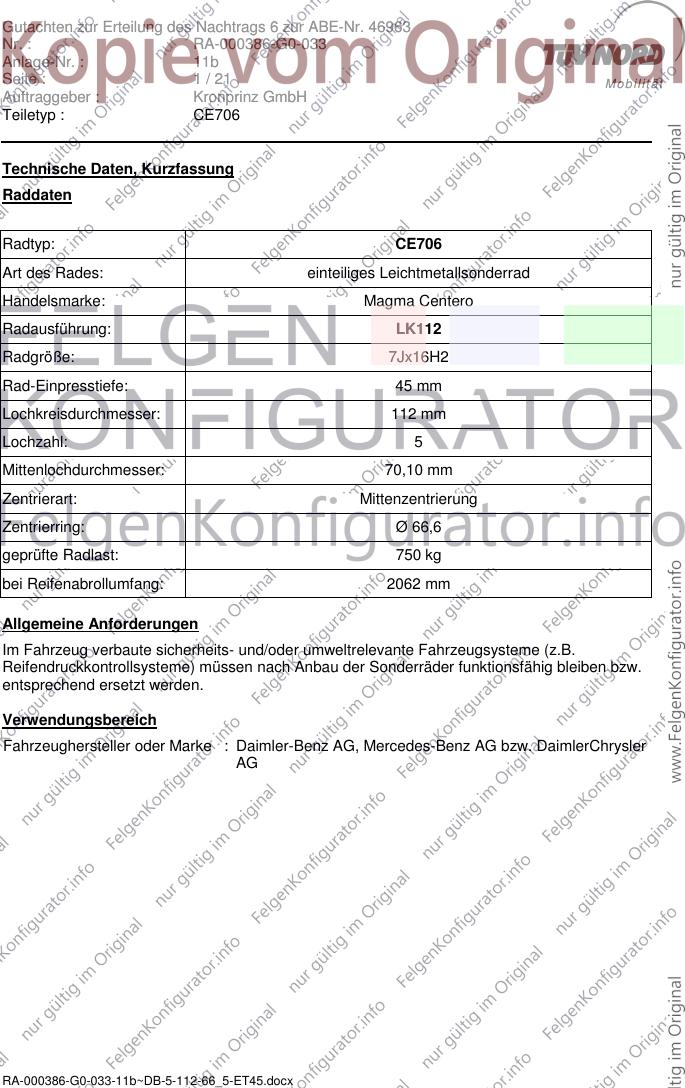

Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 46963
Nr. : RA-000386-G0-033
Anlage-Nr. : 11b
Seite : 1 / 21 Mo b i l i t ä t
Auftraggeber : Kronprinz GmbH
Teiletyp : CE706
Technische Daten, Kurzfassung
Raddaten
Radtyp: CE706
Art des Rades: einteiliges Leichtmetallsonderrad
Handelsmarke: Magma Centero
Radausführung: LK112
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 70,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø 66,6
geprüfte Radlast: 750 kg
bei Reifenabrollumfang: 2062 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Daimler-Benz AG, Mercedes-Benz AG bzw. DaimlerChrysler
AG
RA-000386-G0-033-11b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 46963
Nr. : RA-000386-G0-033
Anlage-Nr. : 11b
Seite : 2 / 21 Mo b i l i t ä t
Auftraggeber : Kronprinz GmbH
Teiletyp : CE706
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
168 Radschraube, Kegel 60°, Gewinde MK215 110 Nm
M12x1,5, Schaftlänge 26 mm
204, 204K, 207 Radschraube, Kegel 60°, Gewinde MK302 130 Nm
M14x1,5, Schaftlänge 28 mm
117, 169, 176, 212, 245, 245G, Radschraube, Kegel 60°, Gewinde MK307 130 Nm
246 M14x1,5, Schaftlänge 30 mm
639, 639/5 Radschraube, Kegel 60°, Gewinde MK307 140 Nm
M14x1,5, Schaftlänge 30 mm
639/2, 639/4 Vito, Viano: MK307 140 Nm
Radschraube, Kegel 60°, Gewinde
M14x1,5, Schaftlänge 30 mm
V-Klasse, Vito W447: MK307 175 Nm
Radschraube, Kegel 60°, Gewinde
M14x1,5, Schaftlänge 30 mm
Typ: 168
ABE / EG-Genehmigung: e1*96/79*0073*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 103 A-Klasse 195/45R16 A01) bis A10)
(Radstand kurz und lang) E20)K70)
205/45R16
K68)
215/40R16
195/50R16
G82) K68)
e1*96/79*0073*16E 810/825 (850) 5/112/66,5
Typ: 639
ABE / EG-Genehmigung: e9*2001/116*0048*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 190 Vito, Viano 205/65R16C A01) bis A10)E06)ER1)
M00) K04)
225/60R16
T98)
225/60R16C
e9*2001/116*0048*13E min1470/1470 max1650/1650 5/112/66,5
RA-000386-G0-033-11b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 46963
Nr. : RA-000386-G0-033
Anlage-Nr. : 11b
Seite : 3 / 21 Mo b i l i t ä t
Auftraggeber : Kronprinz GmbH
Teiletyp : CE706
Typ: 639/5
ABE / EG-Genehmigung: L720
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 110 Vito 4x4 205/65R16C A01) bis A10)E06)ER1)
M00) K04)
225/60R16
T98)
225/60R16C
L720 NT02E min1470/1470 max1550/1550 5/112/66,5
Typ: 639/4
ABE / EG-Genehmigung: L275
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 190 Vito, Viano 205/65R16C A01) bis A10)E06)ER1)
M00) K04)
225/60R16
T98)
225/60R16C
L275NT10 min1400/1400 max1550/1650(1800) 5/112/66,5
Typ: 639/2
ABE / EG-Genehmigung: e1*2007/46*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 165 Vito, Viano 205/65R16C A01) bis A10)E06)ER1)
M00) E106)K04)
225/60R16
T98)
225/60R16C
min1400/1400 max1550/1650(1800) 5/112/66,5
Typ: 639/4
ABE / EG-Genehmigung: e1*2007/46*0458*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 165 Vito, Viano 205/65R16C A01) bis A10)E06)ER1)
M00) E106)K04)
225/60R16
T98)
225/60R16C
T101)
e1*2007/46*0458*03 min1400-1400 max1550/1700(0) 5/112/66,5
RA-000386-G0-033-11b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 46963
Nr. : RA-000386-G0-033
Anlage-Nr. : 11b
Seite : 4 / 21 Mo b i l i t ä t
Auftraggeber : Kronprinz GmbH
Teiletyp : CE706
Typ: 639/5
ABE / EG-Genehmigung: e1*2007/46*0459*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 120 Vito 205/65R16C A01) bis A10)E06)ER1)
M00) K04)
225/60R16
T98)
225/60R16C
e1*2007/46*0459*02 min1470/1470 max1550/1650(0) 5/112/66,5
Typ(en): ABE / EG-Genehmigung(en):
639/2 e1*2007/46*0457*..
639/4 e1*2007/46*0458*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 140 Mercedes V- Klasse, Vito 205/65R16 A02) bis A10)
(W 447, Ausführungen mit A94)N215)T99) E105)EF0)ER1)
Serienbereifung bis 18Zoll)
205/65R16C
A94)M00)N215)
215/60R16C
A94)N225)
215/60R16
A94)N225)T99)
225/60R16
A94)
225/60R16C
A94)
235/55R16
A01)A94a)K04)T98)
245/55R16
A01)K01)K04)
RA-000386-G0-033-11b~DB-5-112-66_5-ET45.docx

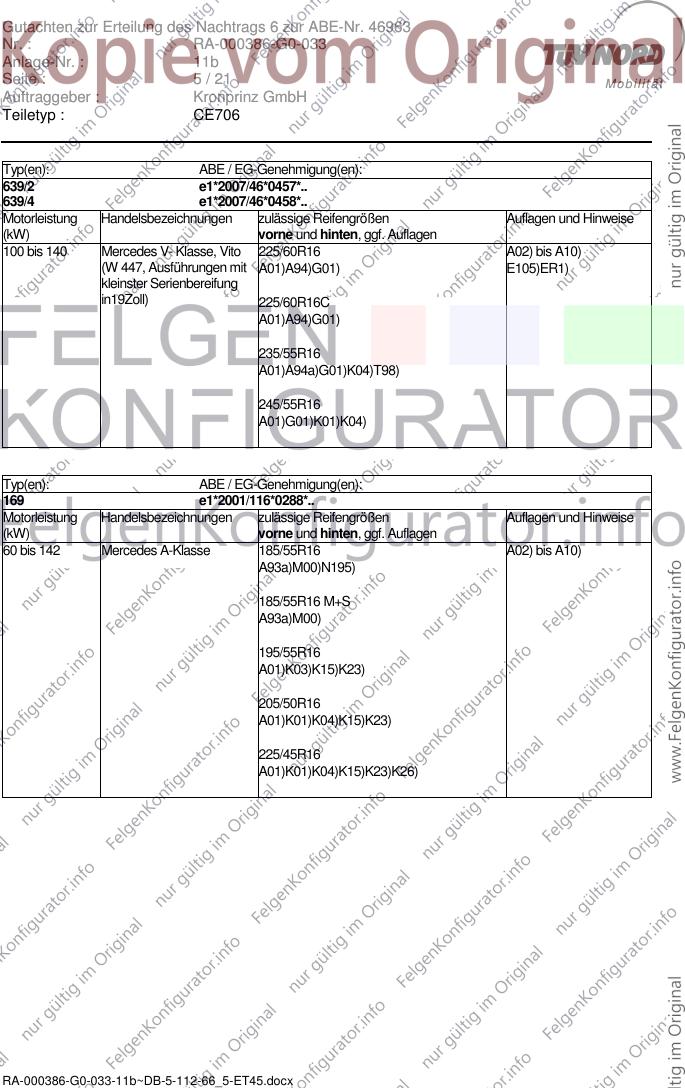

Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 46963
Nr. : RA-000386-G0-033
Anlage-Nr. : 11b
Seite : 5 / 21 Mo b i l i t ä t
Auftraggeber : Kronprinz GmbH
Teiletyp : CE706
Typ(en): ABE / EG-Genehmigung(en):
639/2 e1*2007/46*0457*..
639/4 e1*2007/46*0458*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 140 Mercedes V- Klasse, Vito 225/60R16 A02) bis A10)
(W 447, Ausführungen mit A01)A94)G01) E105)ER1)
kleinster Serienbereifung
in19Zoll) 225/60R16C
A01)A94)G01)
235/55R16
A01)A94a)G01)K04)T98)
245/55R16
A01)G01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
169 e1*2001/116*0288*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 142 Mercedes A-Klasse 185/55R16 A02) bis A10)
A93a)M00)N195)
185/55R16 M+S
A93a)M00)
195/55R16
A01)K03)K15)K23)
205/50R16
A01)K01)K04)K15)K23)
225/45R16
A01)K01)K04)K15)K23)K26)
RA-000386-G0-033-11b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 46963
Nr. : RA-000386-G0-033
Anlage-Nr. : 11b
Seite : 6 / 21 Mo b i l i t ä t
Auftraggeber : Kronprinz GmbH
Teiletyp : CE706
Typ(en): ABE / EG-Genehmigung(en):
245 e1*2001/116*0314*..
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 142 Mercedes B-Klasse 205/55R16 A02) bis A10)
(Beim Typ 245G nur A01)A93)K01) E99)
zulässig an
Fahrzeugausführungen bis 215/50R16
EG-Genehmigungs-Nr. A01)A93)K01)K04)
e1*2001/116*0470*02)
225/50R16
A01)A93a)K01)K04)K81)
Typ: 207
ABE / EG-Genehmigung: e1*2001/116*0502*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 215 E-Klasse 205/55R16 A02) bis A10)A94)B64)
(Coupe)
215/50R16
215/55R16
225/50R16
120 bis 150 E-Klasse 205/55R16 A02) bis A10)A94)B64)
(Cabrio)
215/50R16
215/55R16
225/50R16
e1*2001/116*0502*13 1140/1185 (1240) 5/112/66,5
RA-000386-G0-033-11b~DB-5-112-66_5-ET45.docx

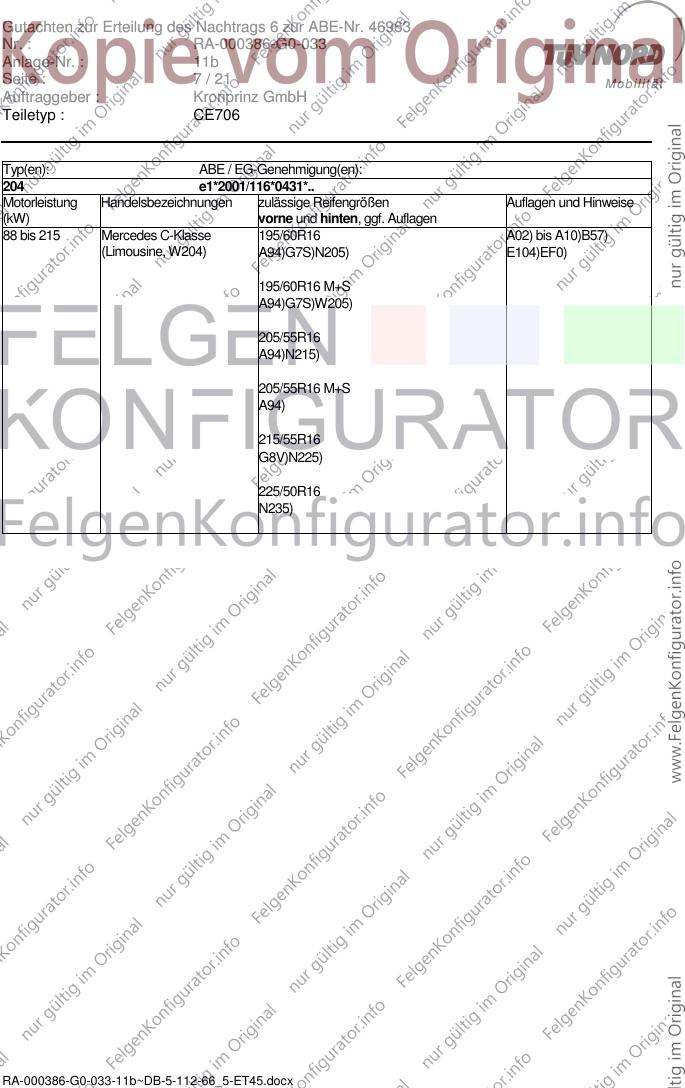

Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 46963
Nr. : RA-000386-G0-033
Anlage-Nr. : 11b
Seite : 7 / 21 Mo b i l i t ä t
Auftraggeber : Kronprinz GmbH
Teiletyp : CE706
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 215 Mercedes C-Klasse 195/60R16 A02) bis A10)B57)
(Limousine, W204) A94)G7S)N205) E104)EF0)
195/60R16 M+S
A94)G7S)W205)
205/55R16
A94)N215)
205/55R16 M+S
A94)
215/55R16
G8V)N225)
225/50R16
N235)
RA-000386-G0-033-11b~DB-5-112-66_5-ET45.docx

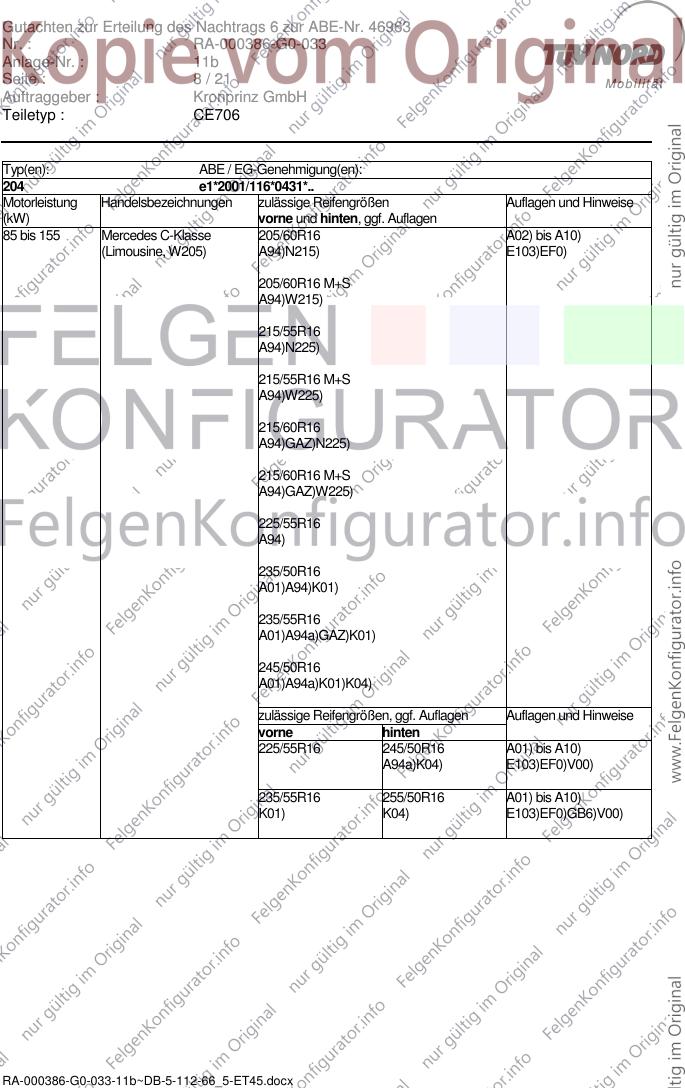

Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 46963
Nr. : RA-000386-G0-033
Anlage-Nr. : 11b
Seite : 8 / 21 Mo b i l i t ä t
Auftraggeber : Kronprinz GmbH
Teiletyp : CE706
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 155 Mercedes C-Klasse 205/60R16 A02) bis A10)
(Limousine, W205) A94)N215) E103)EF0)
205/60R16 M+S
A94)W215)
215/55R16
A94)N225)
215/55R16 M+S
A94)W225)
215/60R16
A94)GAZ)N225)
215/60R16 M+S
A94)GAZ)W225)
225/55R16
A94)
235/50R16
A01)A94)K01)
235/55R16
A01)A94a)GAZ)K01)
245/50R16
A01)A94a)K01)K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/55R16 245/50R16 A01) bis A10)
A94a)K04) E103)EF0)V00)
235/55R16 255/50R16 A01) bis A10)
K01) K04) E103)EF0)GB6)V00)
RA-000386-G0-033-11b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 46963
Nr. : RA-000386-G0-033
Anlage-Nr. : 11b
Seite : 9 / 21 Mo b i l i t ä t
Auftraggeber : Kronprinz GmbH
Teiletyp : CE706
Typ(en): ABE / EG-Genehmigung(en):
204K e1*2001/116*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 170 Mercedes C-Klasse 205/55R16 A02) bis A10)B57)
(Kombi, S204) A94)N215) E104)EF0)
205/55R16 M+S
A94)
215/55R16
G1R)N225)
225/50R16
N235)
RA-000386-G0-033-11b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 46963
Nr. : RA-000386-G0-033
Anlage-Nr. : 11b
Seite : 10 / 21 Mo b i l i t ä t
Auftraggeber : Kronprinz GmbH
Teiletyp : CE706
Typ(en): ABE / EG-Genehmigung(en):
204K e1*2001/116*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 155 Mercedes C-Klasse 205/60R16 A02) bis A10)
(Kombi, S205) A94)N215) E103)EF0)
205/60R16 M+S
A94)W215)
215/55R16
A94)N225)
215/55R16 M+S
A94)W225)
215/60R16
A94)N225)
215/60R16 M+S
A94)W225)
225/55R16
A94)
235/50R16
A01)A94)K01)
235/55R16
A01)A94a)K01)
245/50R16
A01)A94a)K01)K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/55R16 245/50R16 A01) bis A10)
A94a)K04) E103)EF0)V00)
235/55R16 255/50R16 A01) bis A10)
K01) K04) E103)EF0)V00)
RA-000386-G0-033-11b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 46963
Nr. : RA-000386-G0-033
Anlage-Nr. : 11b
Seite : 11 / 21 Mo b i l i t ä t
Auftraggeber : Kronprinz GmbH
Teiletyp : CE706
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
115 bis 150 Mercedes C-Klasse 195/55R16 A02) bis A10)B57)
(Coupe) A94)N205) EF0)
195/55R16 M+S
A94)W205)
195/60R16
A94)G7S)N205)
195/60R16 M+S
A94)G7S)W205)
205/55R16
A94)N215)
205/55R16 M+S
A94)
215/50R16
A94)N225)
215/55R16
A94a)G8V)N225)
225/50R16
A94a)N235)
235/50R16
A01)G8V)K01)N245)
RA-000386-G0-033-11b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 46963
Nr. : RA-000386-G0-033
Anlage-Nr. : 11b
Seite : 12 / 21 Mo b i l i t ä t
Auftraggeber : Kronprinz GmbH
Teiletyp : CE706
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 150 Mercedes E-Klasse 205/60R16 A02) bis A10)B64)
(Limousine, Ausführungen A94) EF0)
mit kleinsten Serienreifen in
16Zoll) 215/55R16
A94)
225/55R16
A94)
235/50R16
245/50R16
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/55R16 245/50R16 A02) bis A10)B64)
EF0)V00)
RA-000386-G0-033-11b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 46963
Nr. : RA-000386-G0-033
Anlage-Nr. : 11b
Seite : 13 / 21 Mo b i l i t ä t
Auftraggeber : Kronprinz GmbH
Teiletyp : CE706
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
246 e1*2007/46*0751*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 135 Mercedes B- Klasse 195/55R16 A02) bis A10)
(Beim Typ 245G nur A93)N205) E100)EF0)
zulässig an
Fahrzeugausführungen ab 195/55R16 M+S
EG-Genehmigungs-Nr. A93)W205)
e1*2001/116*0470*04)
195/60R16
N205)
195/60R16 M+S
W205)
205/55R16
215/50R16
A93)
215/55R16
G0X)
225/50R16
A01)K04)
235/50R16
A01)G0X)K04)K13)K22)
RA-000386-G0-033-11b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 46963
Nr. : RA-000386-G0-033
Anlage-Nr. : 11b
Seite : 14 / 21 Mo b i l i t ä t
Auftraggeber : Kronprinz GmbH
Teiletyp : CE706
Typ(en): ABE / EG-Genehmigung(en):
176 e1*2007/46*0928*..
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 Mercedes A-Klasse 195/60R16 A02) bis A10)
(Beim Typ 245G nur N205) E100)E93)EF0)
zulässig an
Fahrzeugausführungen ab 195/60R16 M+S
EG-Genehmigungs-Nr. W205)
e1*2001/116*0470*04)
205/55R16
215/50R16
A01)A93a)K04)
215/55R16
A01)K04)
225/50R16
A01)K04)
235/50R16
A01)K01)K04)K13)
Typ(en): ABE / EG-Genehmigung(en):
117 e1*2007/46*1007*..
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 125 Mercedes CLA-Klasse 205/55R16 A02) bis A10)
(Beim Typ 245G nur E100)EF0)
zulässig an 215/50R16
Fahrzeugausführungen ab A93a)
EG-Genehmigungs-Nr.
e1*2001/116*0470*04) 215/55R16
225/50R16
A01)K04)
235/50R16
A01)K01)K04)K13)
RA-000386-G0-033-11b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 46963
Nr. : RA-000386-G0-033
Anlage-Nr. : 11b
Seite : 15 / 21 Mo b i l i t ä t
Auftraggeber : Kronprinz GmbH
Teiletyp : CE706
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei
Fahrzeugen mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig.
Die Ventile müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen
möglichst kurz sein und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
RA-000386-G0-033-11b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 46963
Nr. : RA-000386-G0-033
Anlage-Nr. : 11b
Seite : 16 / 21 Mo b i l i t ä t
Auftraggeber : Kronprinz GmbH
Teiletyp : CE706
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden. Aufgrund unterschiedlicher Bremsanlagen - je nach
Fahrzeugtyp- ist es möglich, dass unterhalb des Felgentiefbetts keine Klebegewichte
montiert werden können.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B57) Nicht zulässig an Fahrzeug-Ausführungen mit folgender Bremsanlage:
Achse 1 mit belüfteter Bremsscheibe Ø 322x32 mm
Achse 2 mit belüfteter Bremsscheibe Ø 300x22 mm
B64) Nur zulässig an Fahrzeug-Ausführungen mit folgender Bremsanlage:
Achse 1: belüftete Bremsscheibe Ø 295x28mm
Achse 2 mit belüfteter Bremsscheibe Ø 300x22 mm
E06) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 17-Zoll-Bereifung
und größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
E20) Nicht zulässig an Fahrzeugen mit besonderer Verbrauchseinstufung ( 3L, 5L).
E93) Nicht zulässig an Fahrzeugausführungen mit Sportfahrwerk (Code P84), bei denen
serienmäßig als (Sommer-)Mindestbereifung die Bereifung 235/40R18 eingetragen ist.
E99) Beim Typ 245G nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr.
e1*2001/116*0470*02.
E100) Beim Typ 245G nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e1*2001/116*0470*04.
E103) Beim Typ 204 bzw. 204K nur zulässig an folgenden Fahrzeugausführungen (Baureihe
205: nur Varianten, die mit „R“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung
Teil 1):
- Limousine ab EG-Genehmigungs-Nr. e1*2001/116*0431*29,
- Kombi ab EG-Genehmigungs-Nr. e1*2001/116*0457*25
RA-000386-G0-033-11b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 46963
Nr. : RA-000386-G0-033
Anlage-Nr. : 11b
Seite : 17 / 21 Mo b i l i t ä t
Auftraggeber : Kronprinz GmbH
Teiletyp : CE706

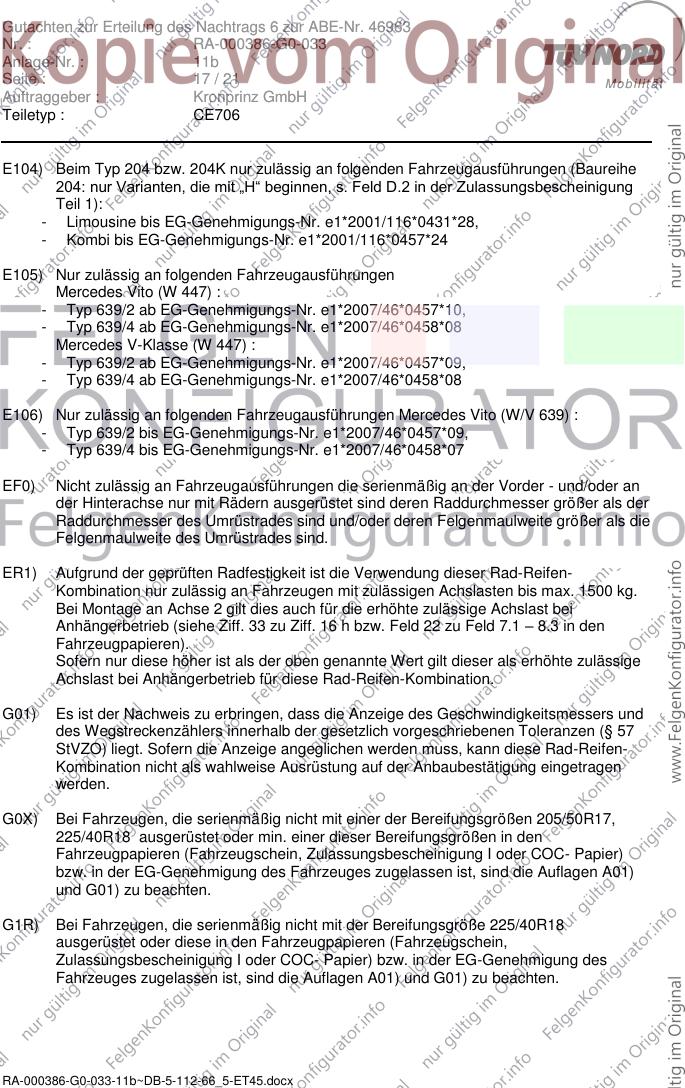

E104) Beim Typ 204 bzw. 204K nur zulässig an folgenden Fahrzeugausführungen (Baureihe
204: nur Varianten, die mit „H“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung
Teil 1):
- Limousine bis EG-Genehmigungs-Nr. e1*2001/116*0431*28,
- Kombi bis EG-Genehmigungs-Nr. e1*2001/116*0457*24
E105) Nur zulässig an folgenden Fahrzeugausführungen
Mercedes Vito (W 447) :
- Typ 639/2 ab EG-Genehmigungs-Nr. e1*2007/46*0457*10,
- Typ 639/4 ab EG-Genehmigungs-Nr. e1*2007/46*0458*08
Mercedes V-Klasse (W 447) :
- Typ 639/2 ab EG-Genehmigungs-Nr. e1*2007/46*0457*09,
- Typ 639/4 ab EG-Genehmigungs-Nr. e1*2007/46*0458*08
E106) Nur zulässig an folgenden Fahrzeugausführungen Mercedes Vito (W/V 639) :
- Typ 639/2 bis EG-Genehmigungs-Nr. e1*2007/46*0457*09,
- Typ 639/4 bis EG-Genehmigungs-Nr. e1*2007/46*0458*07
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an
der Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-
Kombination nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1500 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G0X) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/50R17,
225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G1R) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 225/40R18
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
RA-000386-G0-033-11b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 46963
Nr. : RA-000386-G0-033
Anlage-Nr. : 11b
Seite : 18 / 21 Mo b i l i t ä t
Auftraggeber : Kronprinz GmbH
Teiletyp : CE706
G7S) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/60R16,
225/40R18, 225/45R17, 255/35R18 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G82) Bei Fahrzeugen, die serienmäßig nur mit der Reifengröße 195/50R15 und/oder
185/55R15 ausgerüstet sind oder nur diese Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
G8V) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/60R16,
225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GAZ) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R16,
225/45R18, 225/50R17, 255/35R19 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GB6) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R16,
225/45R18, 225/50R17, 245/35R19, 255/35R19 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
RA-000386-G0-033-11b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 46963
Nr. : RA-000386-G0-033
Anlage-Nr. : 11b
Seite : 19 / 21 Mo b i l i t ä t
Auftraggeber : Kronprinz GmbH
Teiletyp : CE706

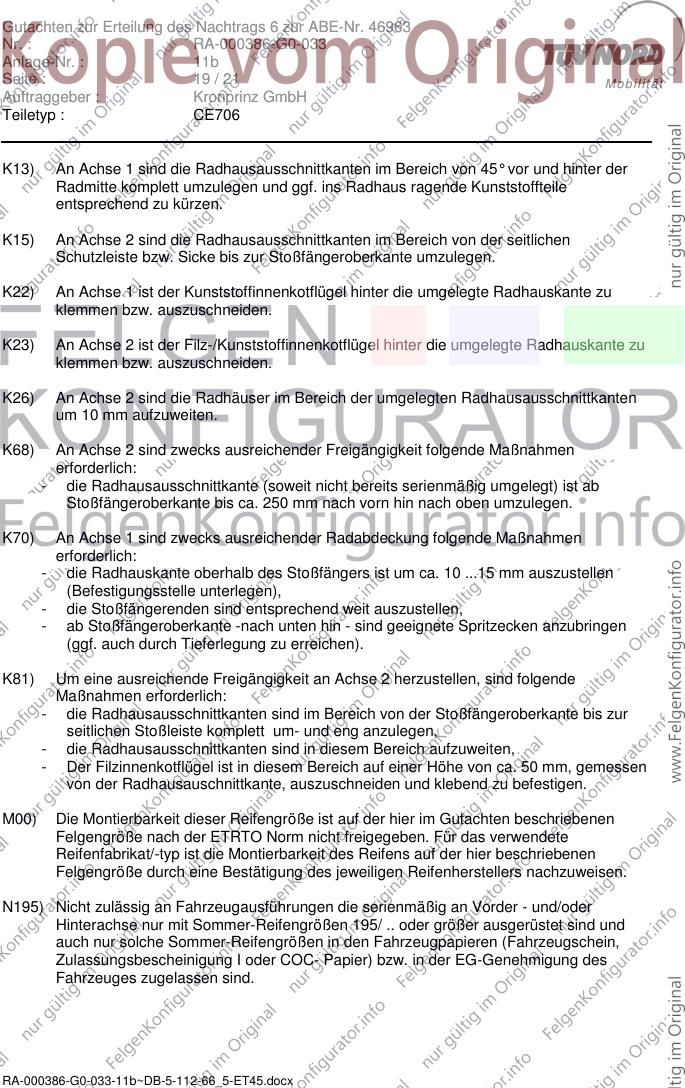

K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile
entsprechend zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen
Schutzleiste bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K68) An Achse 2 sind zwecks ausreichender Freigängigkeit folgende Maßnahmen
erforderlich:
- die Radhausausschnittkante (soweit nicht bereits serienmäßig umgelegt) ist ab
Stoßfängeroberkante bis ca. 250 mm nach vorn hin nach oben umzulegen.
K70) An Achse 1 sind zwecks ausreichender Radabdeckung folgende Maßnahmen
erforderlich:
- die Radhauskante oberhalb des Stoßfängers ist um ca. 10 ...15 mm auszustellen
(Befestigungsstelle unterlegen),
- die Stoßfängerenden sind entsprechend weit auszustellen,
- ab Stoßfängeroberkante -nach unten hin - sind geeignete Spritzecken anzubringen
(ggf. auch durch Tieferlegung zu erreichen).
K81) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende
Maßnahmen erforderlich:
- die Radhausausschnittkanten sind im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste komplett um- und eng anzulegen,
- die Radhausausschnittkanten sind in diesem Bereich aufzuweiten,
- Der Filzinnenkotflügel ist in diesem Bereich auf einer Höhe von ca. 50 mm, gemessen
von der Radhausauschnittkante, auszuschneiden und klebend zu befestigen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N195) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 195/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000386-G0-033-11b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 46963
Nr. : RA-000386-G0-033
Anlage-Nr. : 11b
Seite : 20 / 21 Mo b i l i t ä t
Auftraggeber : Kronprinz GmbH
Teiletyp : CE706

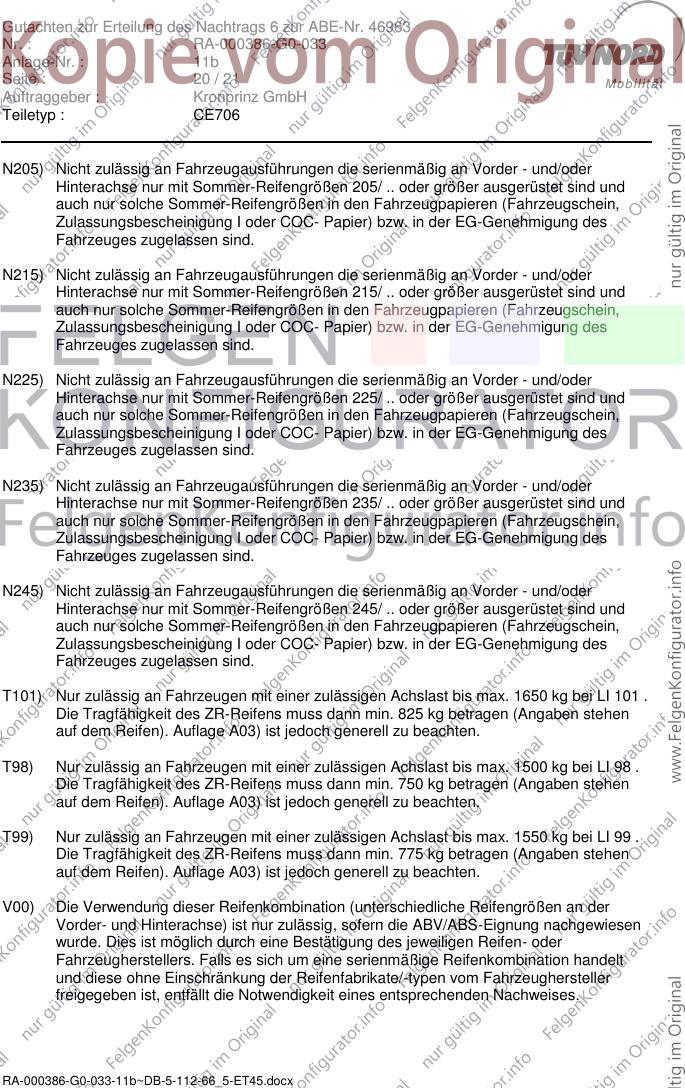

N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T101) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1650 kg bei LI 101 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 825 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T98) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1500 kg bei LI 98 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 750 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T99) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1550 kg bei LI 99 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 775 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers. Falls es sich um eine serienmäßige Reifenkombination handelt
und diese ohne Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller
freigegeben ist, entfällt die Notwendigkeit eines entsprechenden Nachweises.
RA-000386-G0-033-11b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 46963
Nr. : RA-000386-G0-033
Anlage-Nr. : 11b
Seite : 21 / 21 Mo b i l i t ä t
Auftraggeber : Kronprinz GmbH
Teiletyp : CE706

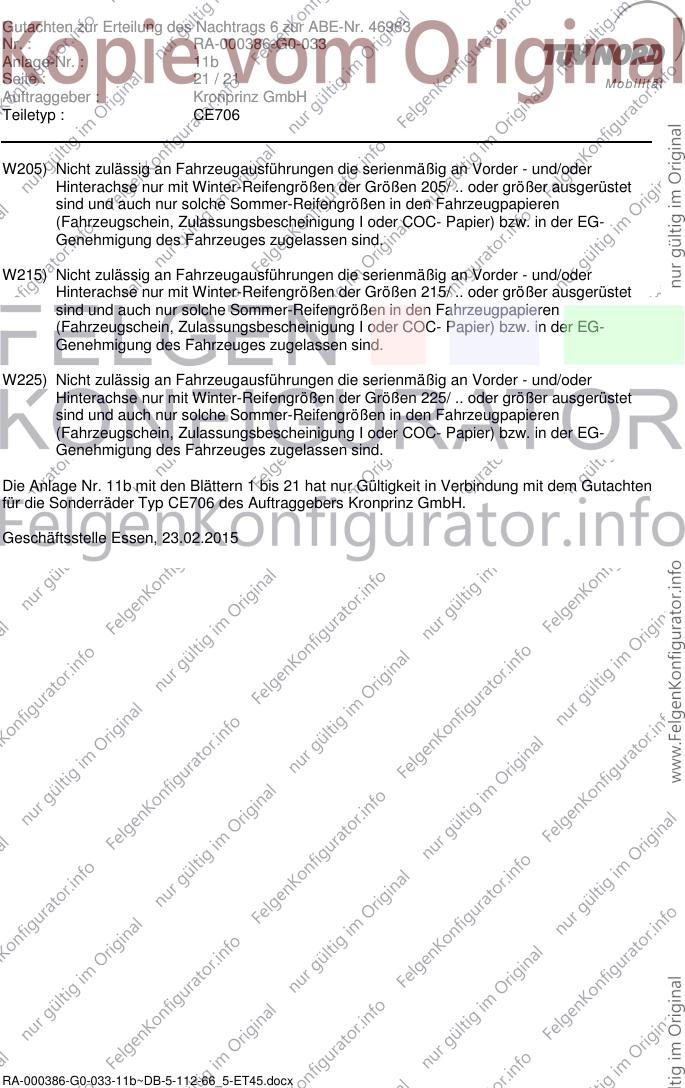

W205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 205/ .. oder größer ausgerüstet
sind und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
W215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 215/ .. oder größer ausgerüstet
sind und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
W225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 225/ .. oder größer ausgerüstet
sind und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage Nr. 11b mit den Blättern 1 bis 21 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CE706 des Auftraggebers Kronprinz GmbH.
Geschäftsstelle Essen, 23.02.2015
RA-000386-G0-033-11b~DB-5-112-66_5-ET45.docx
