Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48487
Nr. : RA-000646-B0-021
Anlage-Nr. : 22

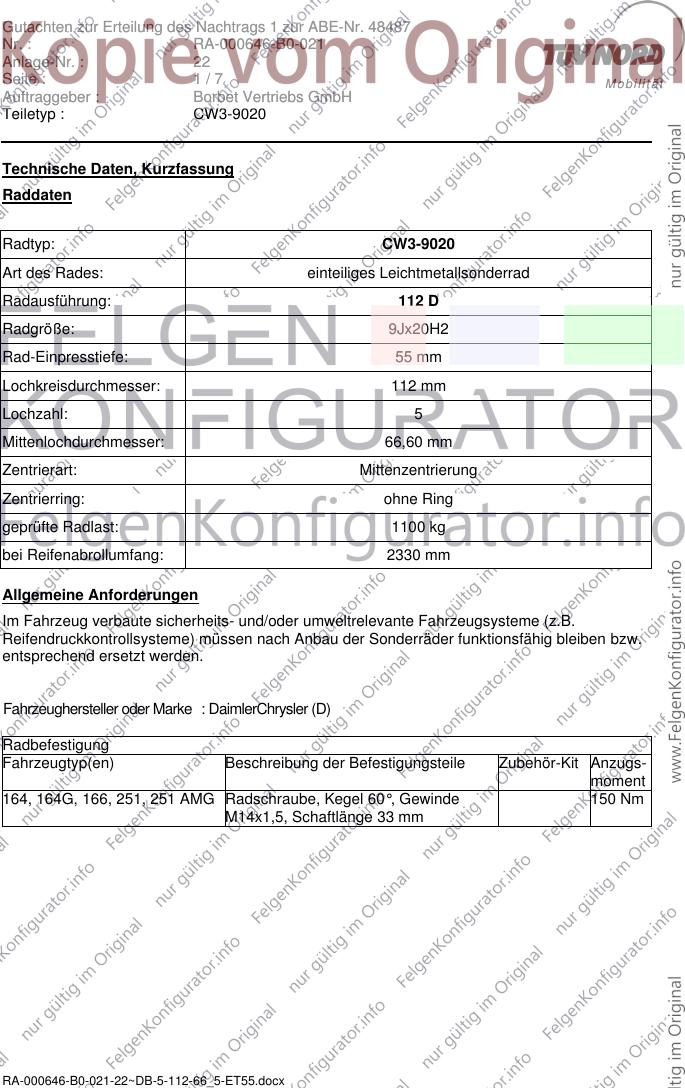

Seite : 1/7 Mobilität
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
Technische Daten, Kurzfassung
Raddaten
Radtyp: CW3-9020
Art des Rades: einteiliges Leichtmetallsonderrad
Radausführung: 112 D
Radgröße: 9Jx20H2
Rad-Einpresstiefe: 55 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 1100 kg
bei Reifenabrollumfang: 2330 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Fahrzeughersteller oder Marke : DaimlerChrysler (D)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
164, 164G, 166, 251, 251 AMG Radschraube, Kegel 60°, Gewinde 150 Nm
M14x1,5, Schaftlänge 33 mm
RA-000646-B0-021-22~DB-5-112-66_5-ET55.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48487
Nr. : RA-000646-B0-021
Anlage-Nr. : 22
Seite : 2/7 Mobilität
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
Typ(en): ABE / EG-Genehmigung(en):
164 e1*2001/116*0315*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 285 Mercedes ML-Klasse 245/45R20 A02) bis A10)
ER1)N255)
255/45R20
265/45R20
275/40R20
A01) K03)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
245/45R20 275/40R20 A02) bis A10)
N255) V00)
245/45R20 M+S 275/40R20 M+S A02) bis A10)
V00)
Typ(en): ABE / EG-Genehmigung(en):
164G e1*2001/116*0340*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 285 Mercedes GL- Klasse 265/50R20 A02) bis A10)
N275)
265/50R20 M+S
275/50R20
RA-000646-B0-021-22~DB-5-112-66_5-ET55.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48487
Nr. : RA-000646-B0-021
Anlage-Nr. : 22

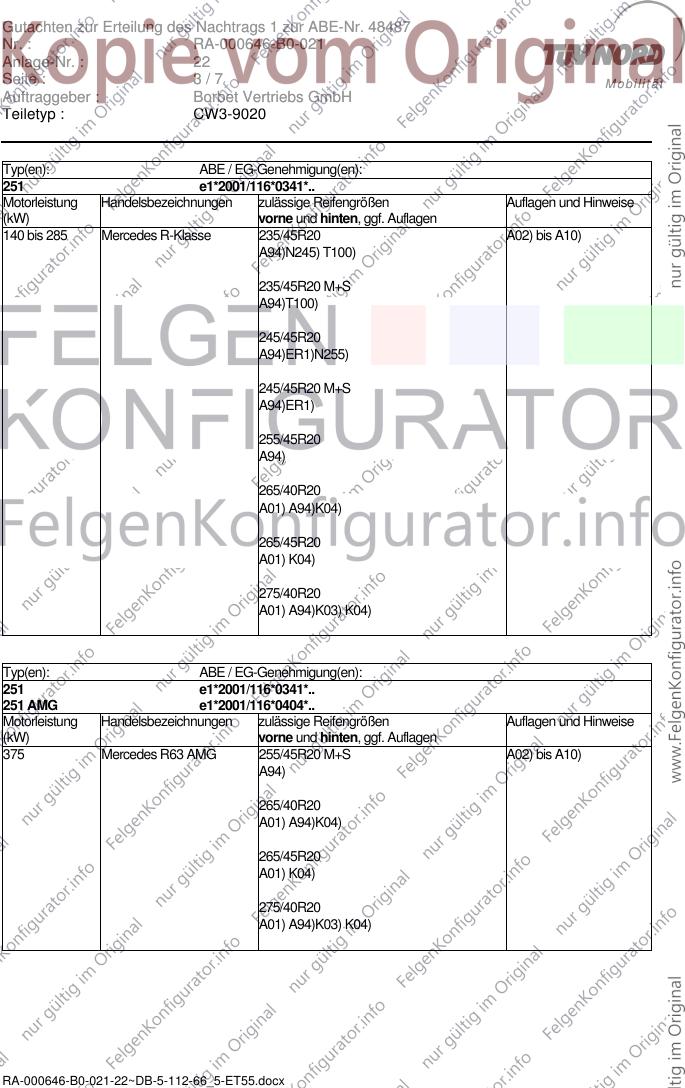

Seite : 3/7 Mobilität
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
Typ(en): ABE / EG-Genehmigung(en):
251 e1*2001/116*0341*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 285 Mercedes R-Klasse 235/45R20 A02) bis A10)
A94)N245) T100)
235/45R20 M+S
A94)T100)
245/45R20
A94)ER1)N255)
245/45R20 M+S
A94)ER1)
255/45R20
A94)
265/40R20
A01) A94)K04)
265/45R20
A01) K04)
275/40R20
A01) A94)K03) K04)
Typ(en): ABE / EG-Genehmigung(en):
251 e1*2001/116*0341*..
251 AMG e1*2001/116*0404*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
375 Mercedes R63 AMG 255/45R20 M+S A02) bis A10)
A94)
265/40R20
A01) A94)K04)
265/45R20
A01) K04)
275/40R20
A01) A94)K03) K04)
RA-000646-B0-021-22~DB-5-112-66_5-ET55.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48487
Nr. : RA-000646-B0-021
Anlage-Nr. : 22
Seite : 4/7 Mobilität
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
Typ(en): ABE / EG-Genehmigung(en):
166 e1*2007/46*0598*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 320 Mercedes M-Klasse 245/45R20 A02) bis A10)B91)
A94)ER1)N255) T103)
255/45R20
A94)N265)
265/45R20
A94)
275/40R20
A94)
Typ(en): ABE / EG-Genehmigung(en):
166 e1*2007/46*0598*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
190 bis 320 Mercedes GL- Klasse 265/50R20 A02) bis A10)B91)
(Ausführungen mit N275)
serienmäßiger
Radhausverbreiterung) 275/45R20
A94)
275/50R20
285/45R20
A94)
Typ(en): ABE / EG-Genehmigung(en):
166 e1*2007/46*0598*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
190 bis 320 Mercedes GL- Klasse 265/50R20 A02) bis A10)B91)
(Ausführungen ohne N275)
serienmäßige
Radhausverbreiterung) 275/45R20
A94)
275/50R20
A01) K03)K04)
285/45R20
A94)
RA-000646-B0-021-22~DB-5-112-66_5-ET55.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48487
Nr. : RA-000646-B0-021
Anlage-Nr. : 22

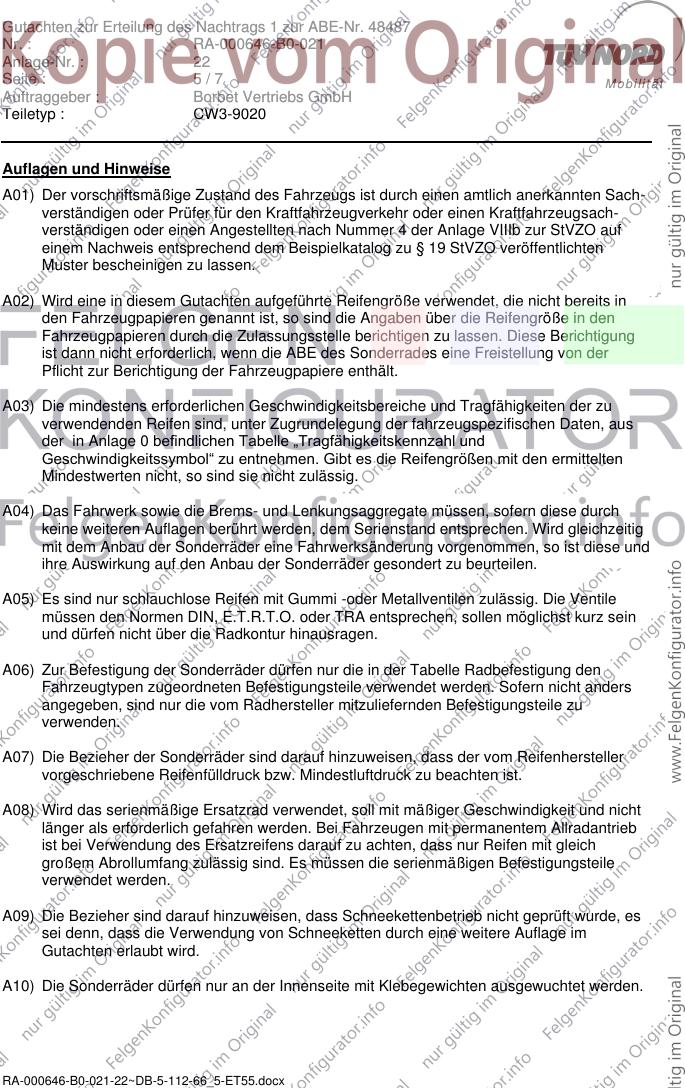

Seite : 5/7 Mobilität
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
RA-000646-B0-021-22~DB-5-112-66_5-ET55.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48487
Nr. : RA-000646-B0-021
Anlage-Nr. : 22
Seite : 6/7 Mobilität
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B91) Nicht zulässig an Fahrzeug-Ausführungen mit folgender Bremsanlage:
- Achse 1 mit 6-Kolben-Festsattel mit belüfteter Bremsscheibe Ø 390x36mm
ER1) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-Kombination
nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1650 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000646-B0-021-22~DB-5-112-66_5-ET55.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48487
Nr. : RA-000646-B0-021
Anlage-Nr. : 22

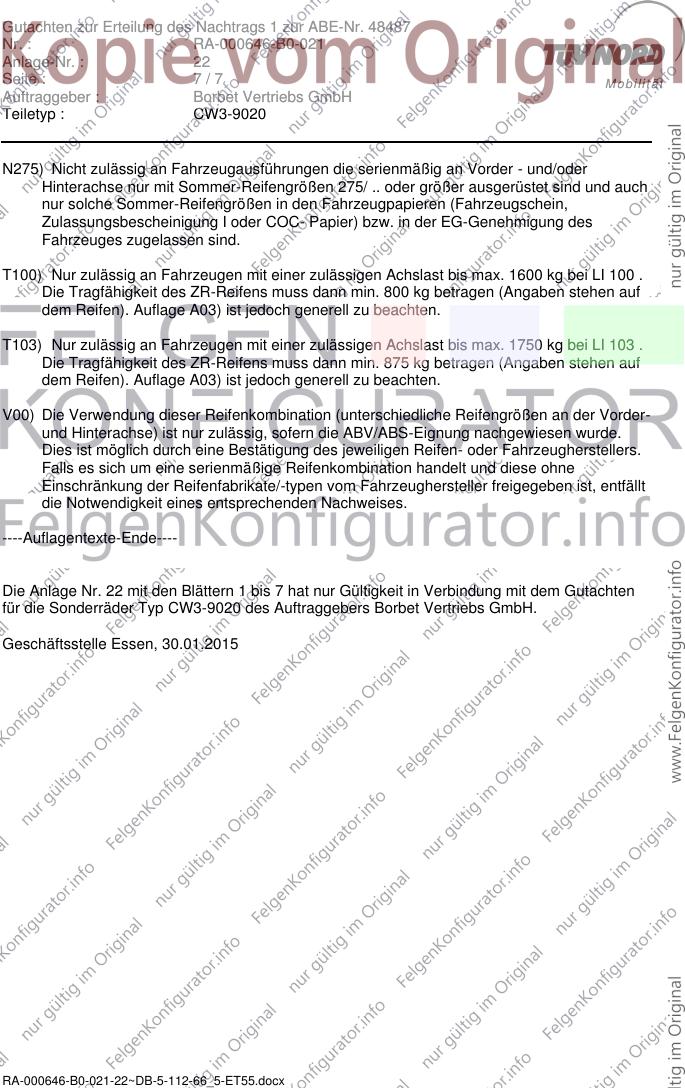

Seite : 7/7 Mobilität
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : CW3-9020
N275) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 275/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T100) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1600 kg bei LI 100 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 800 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T103) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1750 kg bei LI 103 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 875 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
----Auflagentexte-Ende----
Die Anlage Nr. 22 mit den Blättern 1 bis 7 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CW3-9020 des Auftraggebers Borbet Vertriebs GmbH.
Geschäftsstelle Essen, 30.01.2015
