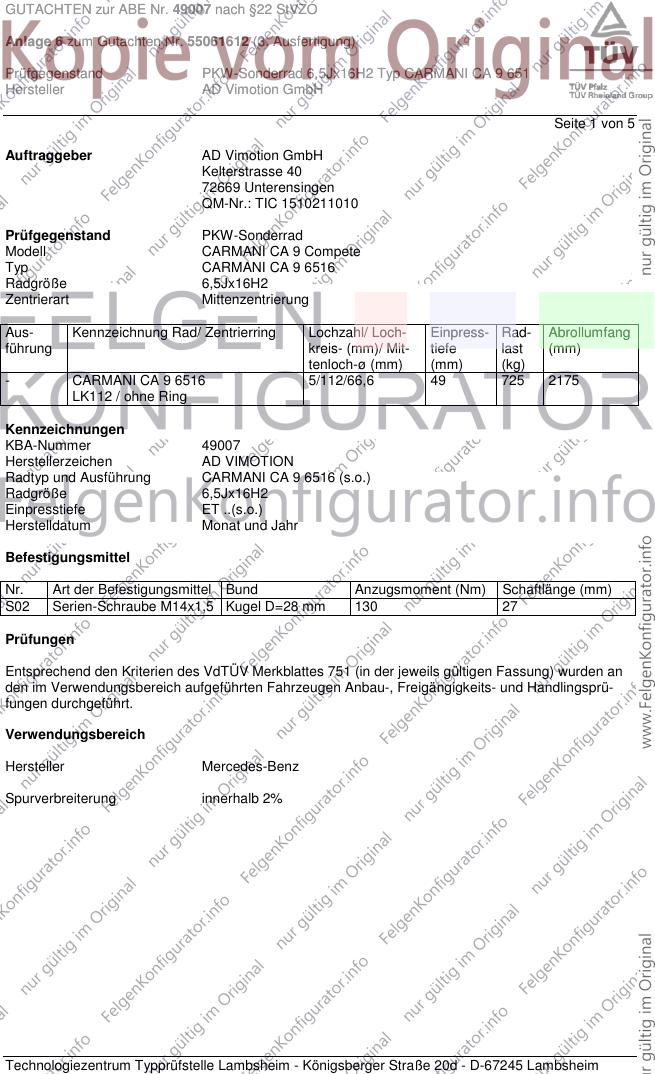

GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55061612 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 1 von 5
Auftraggeber AD Vimotion GmbH
Kelterstrasse 40
72669 Unterensingen
QM-Nr.: TIC 1510211010
Prüfgegenstand PKW-Sonderrad
Modell CARMANI CA 9 Compete
Typ CARMANI CA 9 6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- CARMANI CA 9 6516 5/112/66,6 49 725 2175
LK112 / ohne Ring
Kennzeichnungen
KBA-Nummer 49007
Herstellerzeichen AD VIMOTION
Radtyp und Ausführung CARMANI CA 9 6516 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET ..(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serien-Schraube M14x1,5 Kugel D=28 mm 130 27
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

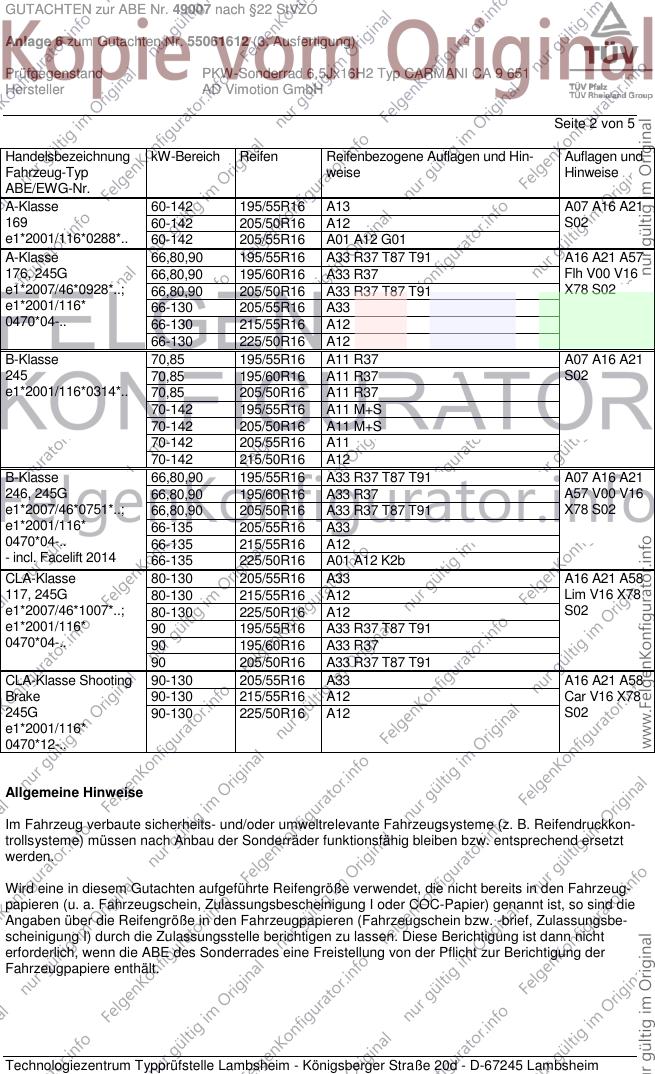

GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55061612 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
A-Klasse 60-142 195/55R16 A13 A07 A16 A21
169 60-142 205/50R16 A12 S02
e1*2001/116*0288*.. 60-142 205/55R16 A01 A12 G01
A-Klasse 66,80,90 195/55R16 A33 R37 T87 T91 A16 A21 A57
176, 245G 66,80,90 195/60R16 A33 R37 Flh V00 V16
e1*2007/46*0928*..; 66,80,90 205/50R16 A33 R37 T87 T91 X78 S02
e1*2001/116* 66-130 205/55R16 A33
0470*04-.. 66-130 215/55R16 A12
66-130 225/50R16 A12
B-Klasse 70,85 195/55R16 A11 R37 A07 A16 A21
245 70,85 195/60R16 A11 R37 S02
e1*2001/116*0314*.. 70,85 205/50R16 A11 R37
70-142 195/55R16 A11 M+S
70-142 205/50R16 A11 M+S
70-142 205/55R16 A11
70-142 215/50R16 A12
B-Klasse 66,80,90 195/55R16 A33 R37 T87 T91 A07 A16 A21
246, 245G 66,80,90 195/60R16 A33 R37 A57 V00 V16
e1*2007/46*0751*..; 66,80,90 205/50R16 A33 R37 T87 T91 X78 S02
e1*2001/116* 66-135 205/55R16 A33
0470*04-.. 66-135 215/55R16 A12
- incl. Facelift 2014 66-135 225/50R16 A01 A12 K2b
CLA-Klasse 80-130 205/55R16 A33 A16 A21 A58
117, 245G 80-130 215/55R16 A12 Lim V16 X78
e1*2007/46*1007*..; 80-130 225/50R16 A12 S02
e1*2001/116* 90 195/55R16 A33 R37 T87 T91
0470*04-.. 90 195/60R16 A33 R37
90 205/50R16 A33 R37 T87 T91
CLA-Klasse Shooting 90-130 205/55R16 A33 A16 A21 A58
Brake 90-130 215/55R16 A12 Car V16 X78
245G 90-130 225/50R16 A12 S02
e1*2001/116*
0470*12-..
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55061612 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 3 von 5
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55061612 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 4 von 5
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55061612 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 5 von 5
Vorderachse Hinterachse (Forts.)
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X78 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nur zuläs-
sig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 295 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. Oktober 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum Juni 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Oktober 2015
Coen
BW/CC 00236313.DOC
