Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 49440
Nr. : RA-000748-D0-306
Anlage-Nr. : 12
Seite : 1/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DH858
Technische Daten, Kurzfassung
Raddaten
Radtyp: DH858
Art des Rades: einteiliges Leichtmetall-Rad
Montageposition: Vorder-und Hinterachse
Radausführung: 112G
Radgröße: 8½Jx18H2
Rad-Einpresstiefe: 55 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø66.6
geprüfte Radlast: 875 kg
bei Reifenabrollumfang: 2260 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Daimler-Chrysler, Mercedes-Benz
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
639, 639/2, 639/4, 639/5 Radschraube, Kegel 60°, Gewinde 4724 140 Nm
M14x1,5, Schaftlänge 29 mm
164, 166, 251 Radschraube, Kegel 60°, Gewinde 4724 150 Nm
M14x1,5, Schaftlänge 29 mm
RA-000748-D0-306-12~DB-5-112-66_5-ET55.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 49440
Nr. : RA-000748-D0-306
Anlage-Nr. : 12
Seite : 2/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DH858
Typ: 639
ABE / EG-Genehmigung: e9*2001/116*0048*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 190 Vito, Viano 245/45R18 A01) bis A10)
K03)K04)
e9*2001/116*0048*13 min 1470/1470 max1650/1650(0) 5/112/66,5
Typ: 639/2
ABE / EG-Genehmigung: e1*2007/46*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 190 Vito, Viano 245/45R18 A01) bis A10)E17)E106)
(W/V 639) ER1)K03)K04)
e1*200/746*0457*05 min1470/1470 max1550/1700(0) 5/112/66,5
Typ: 639/4
ABE / EG-Genehmigung: e1*2007/46*0458*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 190 Vito, Viano 245/45R18 A01) bis A10)E106)ER1)
(W/V 639) K03)K04)
e1*2007/46*0458*04 min1400-1400 max1550/1700(0) 5/112/66,5
Typ: 639/4
ABE / EG-Genehmigung: L275
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 170 Vito, Viano 245/45R18 A01) bis A10)ER1)
(W/V 639) K03)K04)
L275NT10 min1400/1400 max1550/1650(1800) 5/112/66,5
Typ: 639/5
ABE / EG-Genehmigung: L720
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 110 Vito, Viano 245/45R18 A01) bis A10)ER1)
(W/V 639) K03)K04)
L720 NT02 min1470/1470 max1550/1550 5/112/66,5
RA-000748-D0-306-12~DB-5-112-66_5-ET55.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 49440
Nr. : RA-000748-D0-306
Anlage-Nr. : 12
Seite : 3/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DH858
Typ: 639/5
ABE / EG-Genehmigung: e1*2007/46*0459*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 120 Vito 245/45R18 A01) bis A10)E106)ER1)
(W/V 639) K03)K04)
e1*2007/46*0459*02 min1470/1470 max1550/1650(0) 5/112/66,5
Typ(en): ABE / EG-Genehmigung(en):
164 e1*2001/116*0315*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 225 Mercedes ML-Klasse 235/60R18 A02) bis A10)
N245)
245/55R18
N255)
245/60R18
G7W)N255)
255/55R18
265/55R18
A01)G7W)K01)
275/50R18
A01)K01)
285/50R18
A01)K01)K04)
RA-000748-D0-306-12~DB-5-112-66_5-ET55.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 49440
Nr. : RA-000748-D0-306
Anlage-Nr. : 12
Seite : 4/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DH858
Typ(en): ABE / EG-Genehmigung(en):
251 e1*2001/116*0341*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 225 Mercedes R-Klasse 235/55R18 A02) bis A10)
A94)ER1)N245)
235/55R18 M+S
A94)ER1)
235/60R18
A94)ER1)N245)
235/60R18 M+S
A94)ER1)
245/55R18
A94)ER1)N255)
245/55R18 M+S
A94)ER1)
245/60R18
G4P)ER2)N255)
245/60R18 M+S
G4P)ER2)
255/55R18
A01)A94)ER1)K03)K04)
265/55R18
A01)ER2)G4P)K01)K04)
275/50R18
A01)A94)ER1)K01)K04)
285/50R18
A01)ER2)K01)K02)
RA-000748-D0-306-12~DB-5-112-66_5-ET55.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 49440
Nr. : RA-000748-D0-306
Anlage-Nr. : 12
Seite : 5/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DH858

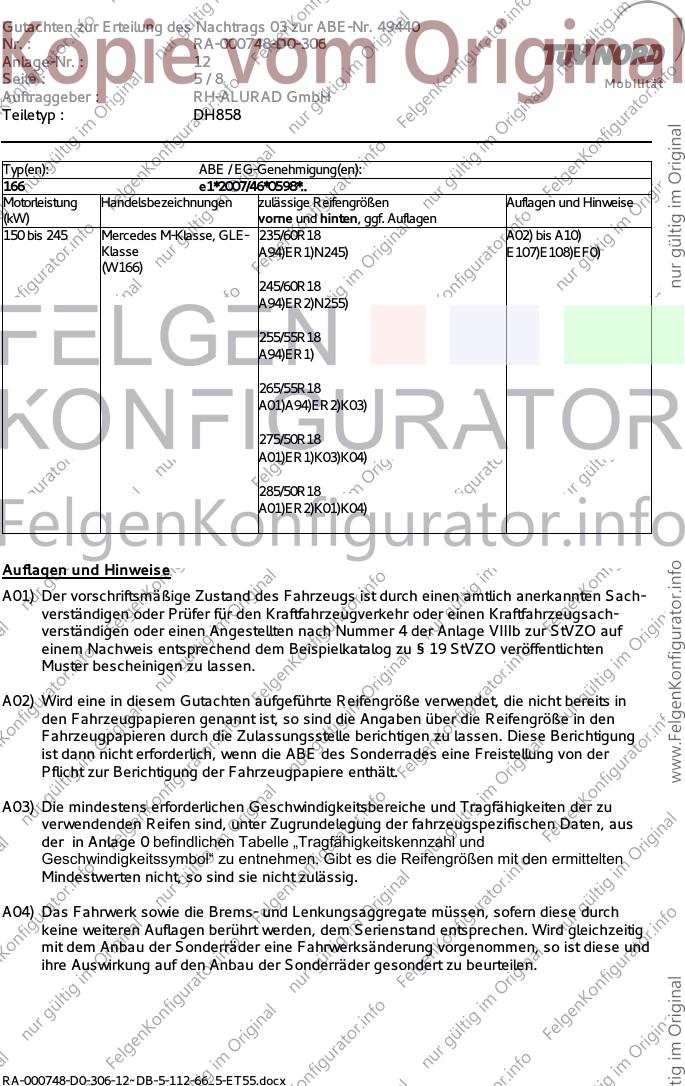

Typ(en): ABE / EG-Genehmigung(en):
166 e1*2007/46*0598*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 245 Mercedes M-Klasse, GLE- 235/60R18 A02) bis A10)
Klasse A94)ER1)N245) E107)E108)EF0)
(W166)
245/60R18
A94)ER2)N255)
255/55R18
A94)ER1)
265/55R18
A01)A94)ER2)K03)
275/50R18
A01)ER1)K03)K04)
285/50R18
A01)ER2)K01)K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
RA-000748-D0-306-12~DB-5-112-66_5-ET55.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 49440
Nr. : RA-000748-D0-306
Anlage-Nr. : 12
Seite : 6/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DH858

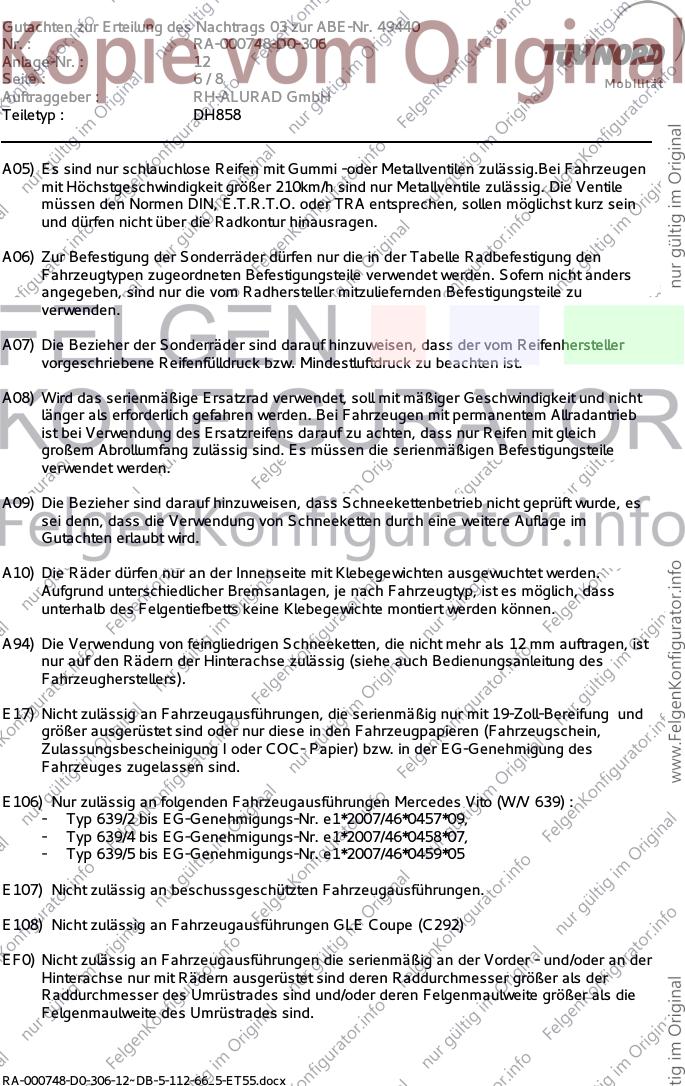

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
Aufgrund unterschiedlicher Bremsanlagen, je nach Fahrzeugtyp, ist es möglich, dass
unterhalb des Felgentiefbetts keine Klebegewichte montiert werden können.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E17) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 19-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
E106) Nur zulässig an folgenden Fahrzeugausführungen Mercedes Vito (W/V 639) :
- Typ 639/2 bis EG-Genehmigungs-Nr. e1*2007/46*0457*09,
- Typ 639/4 bis EG-Genehmigungs-Nr. e1*2007/46*0458*07,
- Typ 639/5 bis EG-Genehmigungs-Nr. e1*2007/46*0459*05
E107) Nicht zulässig an beschussgeschützten Fahrzeugausführungen.
E108) Nicht zulässig an Fahrzeugausführungen GLE Coupe (C292)
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
RA-000748-D0-306-12~DB-5-112-66_5-ET55.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 49440
Nr. : RA-000748-D0-306
Anlage-Nr. : 12
Seite : 7/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DH858

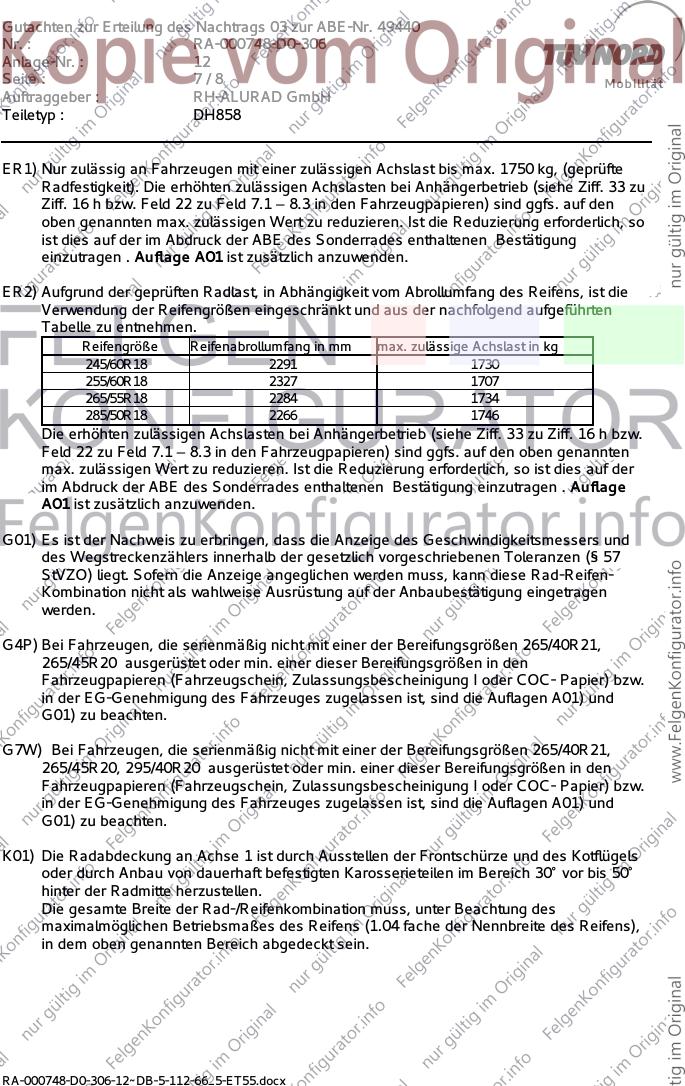

ER1) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1750 kg, (geprüfte
Radfestigkeit). Die erhöhten zulässigen Achslasten bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den Fahrzeugpapieren) sind ggfs. auf den
oben genannten max. zulässigen Wert zu reduzieren. Ist die Reduzierung erforderlich, so
ist dies auf der im Abdruck der ABE des Sonderrades enthaltenen Bestätigung
einzutragen . Auflage A01 ist zusätzlich anzuwenden.
ER2) Aufgrund der geprüften Radlast, in Abhängigkeit vom Abrollumfang des Reifens, ist die
Verwendung der Reifengrößen eingeschränkt und aus der nachfolgend aufgeführten
Tabelle zu entnehmen.
Reifengröße Reifenabrollumfang in mm max. zulässige Achslast in kg
245/60R18 2291 1730
255/60R18 2327 1707
265/55R18 2284 1734
285/50R18 2266 1746
Die erhöhten zulässigen Achslasten bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw.
Feld 22 zu Feld 7.1 – 8.3 in den Fahrzeugpapieren) sind ggfs. auf den oben genannten
max. zulässigen Wert zu reduzieren. Ist die Reduzierung erforderlich, so ist dies auf der
im Abdruck der ABE des Sonderrades enthaltenen Bestätigung einzutragen . Auflage
A01 ist zusätzlich anzuwenden.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G4P) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 265/40R21,
265/45R20 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
G7W) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 265/40R21,
265/45R20, 295/40R20 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000748-D0-306-12~DB-5-112-66_5-ET55.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 49440
Nr. : RA-000748-D0-306
Anlage-Nr. : 12
Seite : 8/8 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DH858
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
Die Anlage Nr. 12 mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ DH858 des Auftraggebers RH-ALURAD GmbH.
Geschäftsstelle Essen, 03.12.2015
RA-000748-D0-306-12~DB-5-112-66_5-ET55.docx
