ECE TYPE-APPROVAL CERTIFICATE
Communication concerning approval granted of a wheel
type pursuant to Regulation No. 124.
Approval No: E24 124R-000058 Extension No: N/A.
1. Wheel manufacturer: MAK
2. Wheel type designation: BX7580
Versions/Variants: WS2X
WS3X
WS4X
WS5X
WS6X
2.1. Category of replacement wheels: Pattern part replacement wheels
2.2 Construction material Alluminium Alloy
2.3 Method of construction: Gravity casting (see manufacturer’s
documentation for details).
2.4 Rim contour designation: 7,5J x 18H2
2.5 Wheel inset: 42mm -(WS2X)
42.5mm -(WS3X)
44mm -(WS4X)
47mm -(WS5X)
52mm -(WS6X)
2.6 Wheel attachment: The wheel attachment components as
provided by the vehicle manufacturer
for light alloy wheels will be used. The
tightening torque is available in the
technical description of the wheels
49.88.82.01.39
CT-11-50 Rev 1 Page 1 of 3
NSAI, 1 Swift Square, Northwood, Santry, Dublin 9, Ireland. Telephone: (+353+1) 807 3800, Facsimile: 01-807 3844
Approval No: E24 124R-000058 Extension No: N/A.
2.7 Maximum load capacity: 705kg-(WS2X)
705kg-(WS3X)
705kg-(WS4X)
705kg-(WS5X)
690kg-(WS6X)
3 Address of the manufacturer: MAK S.p.A.
Via C. Colombo 14,
IT-25013 Carpenedolo (BS)
Italy
4. If applicable, name and address of manufacturers’ representative: N/A
49.88.82.01.39
CT-11-50 Rev 1 Page 2 of 3
NSAI, 1 Swift Square, Northwood, Santry, Dublin 9, Ireland. Telephone: (+353+1) 807 3800, Facsimile: 01-807 3844
Approval No: E24 124R-000058 Extension No: N/A.
5. Date on which the wheel was submitted for approval tests: 13.01.2015 – 10.04.2015
6. Technical service responsible for carrying out approval tests: FAKT S.r.l
7. Date of test report issued by the technical service: 06.05.2015
8. Number of test report issued by the technical service: IT15/0695-00
9. Remarks: N/A
10. Approval granted/refused/extended/withdrawn: Granted
11. Reason(s) for extension (if applicable): N/A
12. Place: Dublin
13. Date: 26 May, 2015.
14. Signature/Name:
15. Annexed is a list of documents making up the approval file, deposited with the Competent Authority
which granted the approval, a copy can be obtained on request
Documentation: 47 pages
49.88.82.01.39
CT-11-50 Rev 1 Page 3 of 3
NSAI, 1 Swift Square, Northwood, Santry, Dublin 9, Ireland. Telephone: (+353+1) 807 3800, Facsimile: 01-807 3844
Approval No: E24 124R-000058 Extension No: N/A.
Index to the Information Package
Date of issue: 26th May, 2015.
Date of latest amendment: N/A.
Reason for extension/revision: N/A
1. Additional conditions, and advisory
notes on legal alternatives
2. Test report(s)
- numbers(s): IT15/0695-00
- date of issue: 06.05.2015
- date of latest amendment: N/A
3. Information document
- number(s): BX7580-00
- date of issue: 01.04.2015
- date of latest amendment: N/A
Documentation: 47 pages
49.88.82.01.39
Page 1 of 2
NSAI, 1 Swift Square, Northwood, Santry, Dublin 9, Ireland. Telephone: (+353+1) 807 3800, Facsimile: 01-807 3844
Approval No: E24 124R-000058 Extension No: N/A.
Appendix: Additional conditions, and advisory notes on legal alternatives
A: Additional conditions:
1. The attached technical report, with any of its attachments, forms part of this Type Approval certificate.
2. Each type from series production shall be to the measurements specified in the attached drawings, and shall be
manufactured only from the materials specified in the Approval documents.
3. Changes in the type are permitted only with the explicit permission of NSAI. Breaches of this requirement will
lead to a withdrawal of the Type Approval, and in addition may be subject to criminal prosecution.
4. At regular intervals, any tests or associated checks prescribed by the applicable legislation to verify continued
conformity with the approved type shall be carried out. The manufacturer shall demonstrate compliance with
this by submitting to NSAI evidence of adequate arrangements and documented control plans for each type
approved.
5. Any set of samples or test pieces showing evidence of non-conformity shall give rise to further sampling and
testing and all steps shall be taken to restore conformity of production.
6. This Type Approval will expire when it is surrendered by the holder, or withdrawn by NSAI, or when the
approved type no longer conforms to legal requirements. The recall of the Type Approval can be issued by
NSAI when the conditions required for the issuing or continuation of the Type Approval are no longer current,
or when the Approval holder is in breach of the duties attached to the Type Approval, or when it is established
that the approved type no longer meets the requirements of traffic safety.
7. Changes in the company name, address or manufacturing site, as well as in any of the sales or other agents
specified in the issuing of the approval must immediately be notified to NSAI.
8. The duties imposed by the issuing of this certificate are not transferable. The legal protection of third parties is
not affected by this certificate.
9. When the manufacture or sale of the system, component or separate technical unit has not been started within
one year of the date of issue of this certificate, then NSAI is to be informed. This requirement also applies when
the manufacture or sale has been halted for more than one year, or when it ought to have been halted for more
than one year. The initial commencement of manufacture or sale, or the resumption of
manufacture or sale, shall then be notified to NSAI within one month of commencement or resumption.
B: Legal Options:
Any objection to the requirements set out in this certificate shall be made within one month of the date of issue.
The objection shall be made, in writing, to NSAI in Dublin.
49.88.82.01.39
Page 2 of 2
NSAI, 1 Swift Square, Northwood, Santry, Dublin 9, Ireland. Telephone: (+353+1) 807 3800, Facsimile: 01-807 3844
Prüfbericht Nr.: IT15/0695 - 00
Test Report No.:
UNECE R124 Amendment 00
Typ Type: BX7580
Hersteller Manufacturer: MAK S.p.A.
IT-25013 Carpenedolo (BS)
Verwendungsbereich Anlage Enclosure 2
Application Range Mercedes (5/112/66,6)
a) Mercedes (5/112/66,6) – WS2X
Genehmigungsnr. Approval Number
E24 124R-00 0058
Radtyp und Ausfüh- Größe Lochzahl / Lochkreis-Ø Kennzeichnung
rung [mm] / Mittenloch- Ø [mm] Rad/Zentrierring
Wheel Type and Size Fixing holes / PCD [mm] / Marking
version Centre hole diameter [mm] wheel/centre ring
BX7580 / WS2X 7,5J x 18H2 5 / 112 / 66,6 BX7580/WS2X
ohne Ring without ring
Radlast [kg] Abrollumfang [mm] Einpresstiefe [mm] gültig ab
Fertigungsdatum
Max. wheel load [kg] Rolling circumference Inset/outset[mm] valid from production
[mm] date
705 2200 42 10/14
Befestigungsmittel wheel fixing components
Nr. Art der Befestigungsmittel Merkmal Anzugsmoment [Nm] Schaftlänge [mm]
No. Kind of fixing component characteristic tightening torque [Nm] Shaft length [mm]
S01 Serienschraube Kugel
original wheel mounting bolt Spherical
M14x1,5 R14 140 27
Verwendungsbereich Field of application
Fahrzeughersteller Vehicle Manufacturer: Daimler AG / Mercedes-AMG GmbH
Handels- Fahrzeugtyp (Variante Genehmigungs-Nr Leistung Reifen Empfehlungen und
bezeichnung /Version) Approval No. Power Tyre Sicherheitsmaßnah-
Model Name Vehicle Type (variant/version) [kW] men recommendations
and safety precautions
A-Klasse 176 e1*2007/46*0928*04 265 215/45 R18 A04, A05, A08, A09,
A-Class (Versions ???A??0? of variants A11, A14, A34, B02,
125GP1, 1X5GP1)
B03, S01, C01,
D01-BX7580
A-Klasse 176 AMG e1*2007/46*1163*00 265 215/45 R18 A04, A05, A08, A09,
A-Class (Versions ???????? of variants A11, A14, A34, B02,
1?5GP1)
B03, S01, C01,
D01-BX7580
SLK-Klasse 172 e1*2007/46*0548*.. 135-225 225/40 R18 A04, A05, A08, A09,
SLK-Class (Variants: all – Versions: all A11, A14, A34, B02,
ohne except: B03, S01, C01,
- Versions ???A??0? of variants
K447M0, K448M0, K4S7?0, D01-BX7580
K4S8?0, K474?0, K4S3?0, K4SB?0,
K404P0, K432P0, K44RP0)
FAKT S.r.l. Technischer Dienst Technical Service Seite Page
Via Lithos, 53 benannt durch NSAI designated by NSAI under 1 von/of 11
IT-25086 Rezzato (BS) Registrier-Nr.: Registration Number: 88.1
© FAKT S.r.l. IT-25086 Rezzato (BS) (Vorlage: Rev. 00, Ausgabe 06/12)
E24 124R-000058
Prüfbericht Nr.: IT15/0695 - 00
Test Report No.:
UNECE R124 Amendment 00
Typ Type: BX7580
Hersteller Manufacturer: MAK S.p.A.
IT-25013 Carpenedolo (BS)
Verwendungsbereich Anlage Enclosure 2
Application Range Mercedes (5/112/66,6)
b) Mercedes (5/112/66,6) – WS3X
Genehmigungsnr. Approval Number
E24 124R-00 0058
Radtyp und Ausfüh- Größe Lochzahl / Lochkreis-Ø Kennzeichnung
rung [mm] / Mittenloch- Ø [mm] Rad/Zentrierring
Wheel Type and Size Fixing holes / PCD [mm] / Marking
version Centre hole diameter [mm] wheel/centre ring
BX7580 / WS3X 7,5J x 18H2 5 / 112 / 66,6 BX7580/WS3X
ohne Ring without ring
Radlast [kg] Abrollumfang [mm] Einpresstiefe [mm] gültig ab
Fertigungsdatum
Max. wheel load [kg] Rolling circumference Inset/outset[mm] valid from production date
[mm]
705 2200 42,5 10/14
Befestigungsmittel wheel fixing components
Nr. Art der Befestigungsmittel Merkmal Anzugsmoment [Nm] Schaftlänge [mm]
No. Kind of fixing component characteristic tightening torque [Nm] Shaft length [mm]
S01 Serienschraube Kugel
original wheel mounting bolt Spherical
M14x1,5 R14 140 27
Verwendungsbereich Field of application
Fahrzeughersteller Vehicle Manufacturer: Daimler AG / Mercedes-AMG GmbH
Handels- Fahrzeugtyp (Variante Genehmigungs-Nr Leistung Reifen Empfehlungen und
bezeichnung /Version) Approval No. Power Tyre Sicherheitsmaßnah-
Model Name Vehicle Type (variant/version) [kW] men recommendations
and safety precautions
A-Klasse, 245G e1*2007/46*0470*.. 265 215/45 R18 A04, A05, A08, A09,
(1)
B-Klasse, (Versions ???A??0? of variants 215/55 R18 A11, A14, A34, B02,
125G?1, 1X5G?1, 235G?1, 275G?1,
CLA-Klasse, 225G?1)
B03, S01, C01,
GLA-Klasse D01-BX7580
A-Class,
B-Class,
CLA-Class
GLA-Class
A 45 AMG 245 G AMG e1*2007/46*1207*.. 265 215/45 R18 A04, A05, A08, A09,
4MATIC, (Versions ???????? of variants A11, A14, A34, B02,
CLA 45 AMG ??5GP1)
B03, S01, C01,
4MATIC,
D01-BX7580
GLA 45 AMG
4MATIC
(1)
ab Erweiterung 04 bis Erweiterung 12 starting from extension 04 to extension 12
FAKT S.r.l. Technischer Dienst Technical Service Seite Page
Via Lithos, 53 benannt durch NSAI designated by NSAI under 2 von/of 11
IT-25086 Rezzato (BS) Registrier-Nr.: Registration Number: 88.1
© FAKT S.r.l. IT-25086 Rezzato (BS) (Vorlage: Rev. 00, Ausgabe 06/12)
E24 124R-000058
Prüfbericht Nr.: IT15/0695 - 00
Test Report No.:
UNECE R124 Amendment 00
Typ Type: BX7580
Hersteller Manufacturer: MAK S.p.A.
IT-25013 Carpenedolo (BS)
Verwendungsbereich Anlage Enclosure 2
Application Range Mercedes (5/112/66,6)
c) Mercedes (5/112/66,6) – WS4X
Genehmigungsnr. Approval Number
E24 124R-00 0058
Radtyp und Ausfüh- Größe Lochzahl / Lochkreis-Ø Kennzeichnung
rung [mm] / Mittenloch- Ø [mm] Rad/Zentrierring
Wheel Type and Size Fixing holes / PCD [mm] / Marking
version Centre hole diameter [mm] wheel/centre ring
BX7580 / WS4X 7,5J x 18H2 5 / 112 / 66,6 BX7580/WS4X
ohne Ring without ring
Radlast [kg] Abrollumfang [mm] Einpresstiefe [mm] gültig ab
Fertigungsdatum
Max. wheel load [kg] Rolling circumference Inset/outset[mm] valid from production date
[mm]
705 2200 44 10/14
Befestigungsmittel wheel fixing components
Nr. Art der Befestigungsmittel Merkmal Anzugsmoment [Nm] Schaftlänge [mm]
No. Kind of fixing component characteristic tightening torque [Nm] Shaft length [mm]
S01 Serienschraube Kugel
original wheel mounting bolt Spherical
M14x1,5 R14 140 27
Verwendungsbereich Field of application
Fahrzeughersteller Vehicle Manufacturer: Daimler AG
Handels- Fahrzeugtyp (Variante Genehmigungs-Nr Leistung Reifen Empfehlungen und
bezeichnung /Version) Approval No. Power Tyre Sicherheitsmaßnah-
Model Name Vehicle Type (variant/version) [kW] men recommendations
and safety precautions
C-Klasse, 204 e1*2001/116*0431*.. 85-155 225/45 R18 A04, A05, A08, A09,
(2)
C-Class (- Versions ???A??1?, ???A??2?, A11, A14, A34, B02,
???A??3?, ???A??4?,
???A??5?, ???A??7? and
B03, S01, C01,
???A??C? of variants R005?0, D01-BX7580
R00Q?0;
- Versions ???A??0? and
???A??D? of variants R00Q?0;
- All versions of variants R00R?0,
R031?0, R034?0, R004?0,
R032?0, R033?0, R036?0,
R004?1, R037?0, R03K?0,
R05E?1, R00X?0)
C-Klasse, 204 K e1*2001/116*0457*.. 85-245 225/45 R18 A04, A05, A08, A09,
(3)
C-Class (Variants: all – Versions: all A11, A14, A34, B02,
ohne except: B03, S01, C01,
- All versions of variants H22F?0,
R287?0, R28A?0) D01-BX7580
(2)
ab Erweiterung 29 bis Erweiterung 34 starting from extension 29 to extension 34
(3)
ab Erweiterung 25 bis Erweiterung 27 starting from extension 25 to extension 27
FAKT S.r.l. Technischer Dienst Technical Service Seite Page
Via Lithos, 53 benannt durch NSAI designated by NSAI under 3 von/of 11
IT-25086 Rezzato (BS) Registrier-Nr.: Registration Number: 88.1
© FAKT S.r.l. IT-25086 Rezzato (BS) (Vorlage: Rev. 00, Ausgabe 06/12)
E24 124R-000058
Prüfbericht Nr.: IT15/0695 - 00
Test Report No.:
UNECE R124 Amendment 00
Typ Type: BX7580
Hersteller Manufacturer: MAK S.p.A.
IT-25013 Carpenedolo (BS)
Verwendungsbereich Anlage Enclosure 2
Application Range Mercedes (5/112/66,6)
d) Mercedes (5/112/66,6) – WS5X
Genehmigungsnr. Approval Number
E24 124R-00 0058
Radtyp und Ausfüh- Größe Lochzahl / Lochkreis-Ø Kennzeichnung
rung [mm] / Mittenloch- Ø [mm] Rad/Zentrierring
Wheel Type and Size Fixing holes / PCD [mm] / Marking
version Centre hole diameter [mm] wheel/centre ring
BX7580 / WS5X 7,5J x 18H2 5 / 112 / 66,6 BX7580/WS5X
ohne Ring without ring
Radlast [kg] Abrollumfang [mm] Einpresstiefe [mm] gültig ab
Fertigungsdatum
Max. wheel load [kg] Rolling circumference Inset/outset[mm] valid from production date
[mm]
705 2200 47 10/14
Befestigungsmittel wheel fixing components
Nr. Art der Befestigungsmittel Merkmal Anzugsmoment [Nm] Schaftlänge [mm]
No. Kind of fixing component characteristic tightening torque [Nm] Shaft length [mm]
S01 Serienschraube Kugel
original wheel mounting bolt Spherical
M14x1,5 R14 140 27
Verwendungsbereich Field of application
Fahrzeughersteller Vehicle Manufacturer: Daimler AG
Handels- Fahrzeugtyp (Variante Genehmigungs-Nr Leistung Reifen Empfehlungen und
bezeichnung /Version) Approval No. Power Tyre Sicherheitsmaßnah-
Model Name Vehicle Type (variant/version) [kW] men recommendations
and safety precautions
C-Klasse, 204 e1*2001/116*0431*.. 88-215 225/40 R18 A04, A05, A08, A09,
(4)
C-Class (Variants: all – Versions: all A11, A14, A34, B02,
ohne except: B03, S01, C01,
- All versions of variants R00Q?0,
R00R?0, R031?0, R034?0, D01-BX7580
R004?0, R032?0, R033?0,
R036?0, R004?1, R005?0,
R037?0, R03K?0;
- Versions ???A??0?, ???B??0?
and ???C??0? of variants
H077?0, H07C?0;
- Versions ???A??0? of variants
H377?0, H37C?0;
- Versions ???A??A? of variants
H3S2?0, H3SA?0;
- Versions ???B??A? of variants
H0S2?0, H0SA?0).
(4)
ab Erweiterung 03 bis Erweiterung 32 starting from extension 03 to extension 32
FAKT S.r.l. Technischer Dienst Technical Service Seite Page
Via Lithos, 53 benannt durch NSAI designated by NSAI under 4 von/of 11
IT-25086 Rezzato (BS) Registrier-Nr.: Registration Number: 88.1
© FAKT S.r.l. IT-25086 Rezzato (BS) (Vorlage: Rev. 00, Ausgabe 06/12)
E24 124R-000058
Prüfbericht Nr.: IT15/0695 - 00
Test Report No.:
UNECE R124 Amendment 00
Typ Type: BX7580
Hersteller Manufacturer: MAK S.p.A.
IT-25013 Carpenedolo (BS)
Verwendungsbereich Anlage Enclosure 2
Application Range Mercedes (5/112/66,6)
d) Mercedes (5/112/66,6) – WS5X
Handels- Fahrzeugtyp (Variante Genehmigungs-Nr Leistung Reifen Empfehlungen und
bezeichnung /Version) Approval No. Power Tyre Sicherheitsmaßnah-
Model Name Vehicle Type (variant/version) [kW] men recommendations
and safety precautions
C-Klasse, 204 K e1*2001/116*0457*.. 88-200 225/40 R18 A04, A05, A08, A09,
(5)
C-Class (Variants: all – Versions: all A11, A14, A34, B02,
ohne except: B03, S01, C01,
- Versions ???A??0? of variants
H277?0, H27C?0; D01-BX7580
- Versions ???B??A? of variants
H2S2?0, H2SA?0, HXS2?0;
- All versions of variants R204?0,
R204?1, R20Q?0, R20R?0,
R231?0, R234?0, R236?0,
R237?0, R23K?0, RX0R?0,
RX31?0)
(5)
ab Erweiterung 00 bis Erweiterung 25 starting from extension 00 to extension 25
FAKT S.r.l. Technischer Dienst Technical Service Seite Page
Via Lithos, 53 benannt durch NSAI designated by NSAI under 5 von/of 11
IT-25086 Rezzato (BS) Registrier-Nr.: Registration Number: 88.1
© FAKT S.r.l. IT-25086 Rezzato (BS) (Vorlage: Rev. 00, Ausgabe 06/12)
E24 124R-000058
Prüfbericht Nr.: IT15/0695 - 00
Test Report No.:
UNECE R124 Amendment 00
Typ Type: BX7580
Hersteller Manufacturer: MAK S.p.A.
IT-25013 Carpenedolo (BS)
Verwendungsbereich Anlage Enclosure 2
Application Range Mercedes (5/112/66,6)
e) Mercedes (5/112/66,6) – WS6X
Genehmigungsnr. Approval Number
E24 124R-00 0058
Radtyp und Ausfüh- Größe Lochzahl / Lochkreis-Ø Kennzeichnung
rung [mm] / Mittenloch- Ø [mm] Rad/Zentrierring
Wheel Type and Size Fixing holes / PCD [mm] / Marking
version Centre hole diameter [mm] wheel/centre ring
BX7580 / WS6X 7,5J x 18H2 5 / 112 / 66,6 BX7580/WS6X
ohne Ring without ring
Radlast [kg] Abrollumfang [mm] Einpresstiefe [mm] gültig ab
Fertigungsdatum
Max. wheel load [kg] Rolling circumference Inset/outset[mm] valid from production date
[mm]
690 2200 52 10/14
Befestigungsmittel wheel fixing components
Nr. Art der Befestigungsmittel Merkmal Anzugsmoment [Nm] Schaftlänge [mm]
No. Kind of fixing component characteristic tightening torque [Nm] Shaft length [mm]
S01 Serienschraube Kugel
original wheel mounting bolt Spherical
M14x1,5 R14 140 27
Verwendungsbereich Field of application
Fahrzeughersteller Vehicle Manufacturer: Daimler AG
Handels- Fahrzeugtyp (Variante Genehmigungs-Nr Leistung Reifen Empfehlungen und
bezeichnung /Version) Approval No. Power Tyre Sicherheitsmaßnah-
Model Name Vehicle Type (variant/version) [kW] men recommendations
and safety precautions
A-Klasse 176 e1*2007/46*0928*.. 80 - 155 225/40 R18 A04, A05, A08, A09,
A-Class (Variants: all – Versions: all A11, A14, A34, B02,
ohne except: B03, S01, C01,
- Versions ???A??3? of variants
124GP2, 1X4GP2, 1212M2, D01-BX7580
1X12M2;
- Versions ???A??3? and
???A??6? of variants 124GQ2,
1X4GQ2
- Versions ???A??0? of variants
125GP1, 1X5GP1)
B-Klasse 246 e1*2007/46*0751*.. 80 - 155 225/40 R18 A04, A05, A08, A09,
B-Class (Variants: all – Versions: all A11, A14, A34, B02,
ohne except: B03, S01, C01,
- Versions ???A??0? of variant
M2GCP2;) D01-BX7580
CLA-Klasse 117 e1*2007/46*1007*.. 90 - 155 225/40 R18 A04, A05, A08, A09,
CLA-Class (Variants: all – Versions: all A11, A14, A34, B02,
ohne except: B03, S01, C01,
- Versions ???A??3? and
???A??6? of variant 234GQ2) D01-BX7580
FAKT S.r.l. Technischer Dienst Technical Service Seite Page
Via Lithos, 53 benannt durch NSAI designated by NSAI under 6 von/of 11
IT-25086 Rezzato (BS) Registrier-Nr.: Registration Number: 88.1
© FAKT S.r.l. IT-25086 Rezzato (BS) (Vorlage: Rev. 00, Ausgabe 06/12)
E24 124R-000058
Prüfbericht Nr.: IT15/0695 - 00
Test Report No.:
UNECE R124 Amendment 00
Typ Type: BX7580
Hersteller Manufacturer: MAK S.p.A.
IT-25013 Carpenedolo (BS)
Verwendungsbereich Anlage Enclosure 2
Application Range Mercedes (5/112/66,6)
e) Mercedes (5/112/66,6) – WS6X
Handels- Fahrzeugtyp (Variante Genehmigungs-Nr Leistung Reifen Empfehlungen und
bezeichnung /Version) Approval No. Power Tyre Sicherheitsmaßnah-
Model Name Vehicle Type (variant/version) [kW] men recommendations
and safety precautions
A-Klasse, 245G e1*2001/116*0470*.. 66 - 155 225/40 R18 A04, A05, A08, A09,
(6)
B-Klasse, (Variants: all – Versions: all A11, A14, A34, B02,
CLA-Klasse, ohne except: B03, S01, C01,
- Versions ???A??3? of variants
GLA-Klasse 1212?2, 124G?2, 1X12?2, D01-BX7580
A-Class, 234G?2, M212?2;
B-Class, - Versions ???C??3? of variants
CLA-Class M212?2, MX12?2;
GLA-Class - Versions ???C??0? of variants
Y2GB?2, Y289?2
- Versions ???A??0? of variants
125G?1, 1X5G?1, 235G?1,
Y2GB?2, 275G?1, 225G?1,
274HQ2, 274JP2, 274KP1,
274KP2, 27S1P1, 27S1P2,
27S2P1, 27S2P2, 27SAP1,
27SAP2, 2X4HQ2, 2X4KP1,
2XS1P1, 2XS2P1, 2712?2)
(6)
ab Erweiterung 04 bis Erweiterung 12 starting from extension 04 to extension 12
FAKT S.r.l. Technischer Dienst Technical Service Seite Page
Via Lithos, 53 benannt durch NSAI designated by NSAI under 7 von/of 11
IT-25086 Rezzato (BS) Registrier-Nr.: Registration Number: 88.1
© FAKT S.r.l. IT-25086 Rezzato (BS) (Vorlage: Rev. 00, Ausgabe 06/12)
E24 124R-000058
Prüfbericht Nr.: IT15/0695 - 00
Test Report No.:
UNECE R124 Amendment 00
Typ Type: BX7580
Hersteller Manufacturer: MAK S.p.A.
IT-25013 Carpenedolo (BS)
Verwendungsbereich Anlage Enclosure 2
Application Range Mercedes (5/112/66,6)

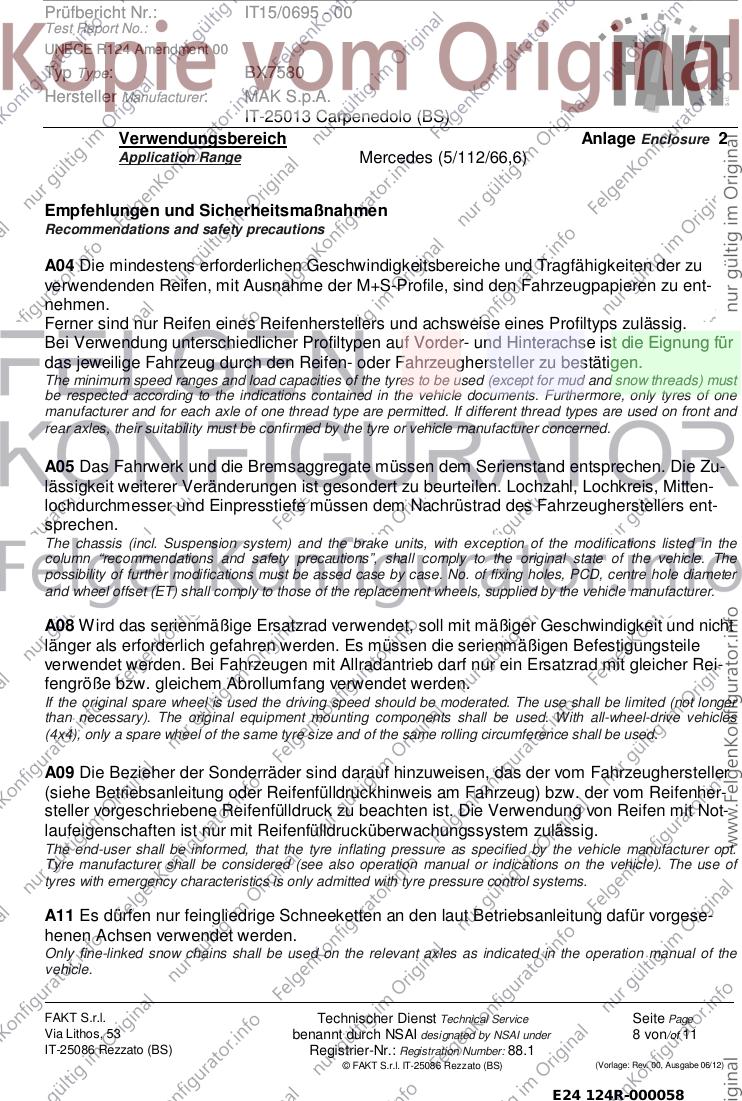

Empfehlungen und Sicherheitsmaßnahmen
Recommendations and safety precautions
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu ent-
nehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig.
Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für
das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
The minimum speed ranges and load capacities of the tyres to be used (except for mud and snow threads) must
be respected according to the indications contained in the vehicle documents. Furthermore, only tyres of one
manufacturer and for each axle of one thread type are permitted. If different thread types are used on front and
rear axles, their suitability must be confirmed by the tyre or vehicle manufacturer concerned.
A05 Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen. Die Zu-
lässigkeit weiterer Veränderungen ist gesondert zu beurteilen. Lochzahl, Lochkreis, Mitten-
lochdurchmesser und Einpresstiefe müssen dem Nachrüstrad des Fahrzeugherstellers ent-
sprechen.
The chassis (incl. Suspension system) and the brake units, with exception of the modifications listed in the
column “recommendations and safety precautions”, shall comply to the original state of the vehicle. The
possibility of further modifications must be assed case by case. No. of fixing holes, PCD, centre hole diameter
and wheel offset (ET) shall comply to those of the replacement wheels, supplied by the vehicle manufacturer.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile
verwendet werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Rei-
fengröße bzw. gleichem Abrollumfang verwendet werden.
If the original spare wheel is used the driving speed should be moderated. The use shall be limited (not longer
than necessary). The original equipment mounting components shall be used. With all-wheel-drive vehicles
(4x4), only a spare wheel of the same tyre size and of the same rolling circumference shall be used.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, das der vom Fahrzeughersteller
(siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw. der vom Reifenher-
steller vorgeschriebene Reifenfülldruck zu beachten ist. Die Verwendung von Reifen mit Not-
laufeigenschaften ist nur mit Reifenfülldrucküberwachungssystem zulässig.
The end-user shall be informed, that the tyre inflating pressure as specified by the vehicle manufacturer opt.
Tyre manufacturer shall be considered (see also operation manual or indications on the vehicle). The use of
tyres with emergency characteristics is only admitted with tyre pressure control systems.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgese-
henen Achsen verwendet werden.
Only fine-linked snow chains shall be used on the relevant axles as indicated in the operation manual of the
vehicle.
FAKT S.r.l. Technischer Dienst Technical Service Seite Page
Via Lithos, 53 benannt durch NSAI designated by NSAI under 8 von/of 11
IT-25086 Rezzato (BS) Registrier-Nr.: Registration Number: 88.1
© FAKT S.r.l. IT-25086 Rezzato (BS) (Vorlage: Rev. 00, Ausgabe 06/12)
E24 124R-000058
Prüfbericht Nr.: IT15/0695 - 00
Test Report No.:
UNECE R124 Amendment 00
Typ Type: BX7580
Hersteller Manufacturer: MAK S.p.A.
IT-25013 Carpenedolo (BS)
Verwendungsbereich Anlage Enclosure 2
Application Range Mercedes (5/112/66,6)

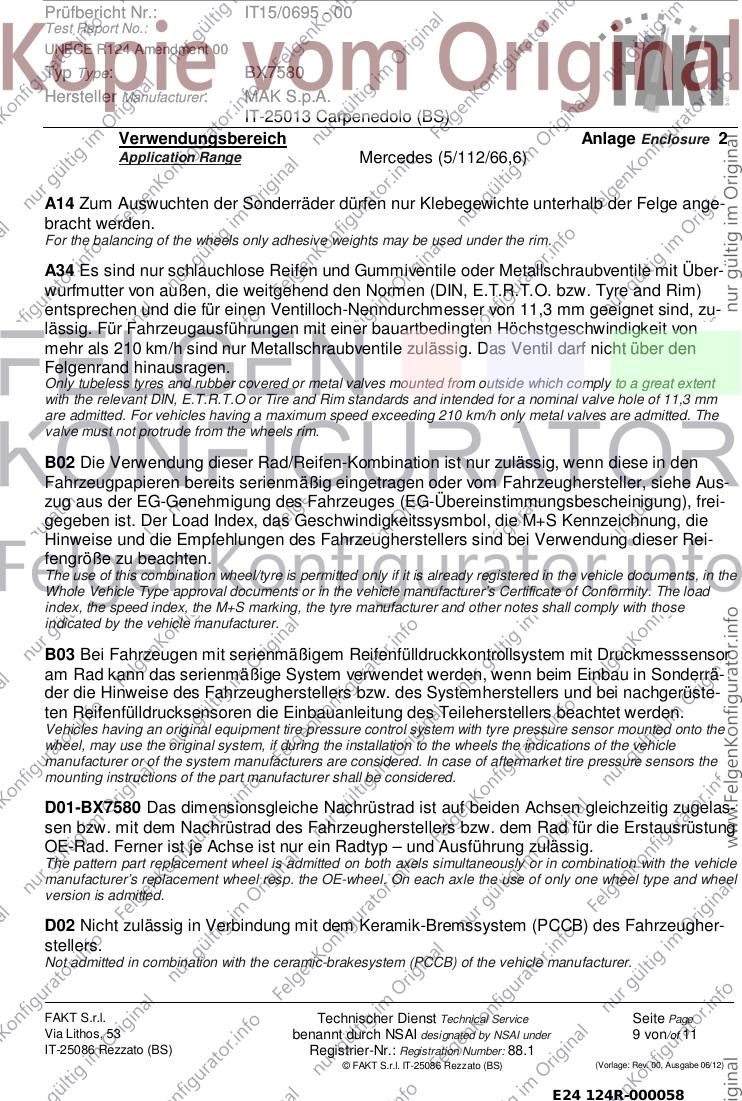

A14 Zum Auswuchten der Sonderräder dürfen nur Klebegewichte unterhalb der Felge ange-
bracht werden.
For the balancing of the wheels only adhesive weights may be used under the rim.
A34 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Über-
wurfmutter von außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tyre and Rim)
entsprechen und die für einen Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zu-
lässig. Für Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von
mehr als 210 km/h sind nur Metallschraubventile zulässig. Das Ventil darf nicht über den
Felgenrand hinausragen.
Only tubeless tyres and rubber covered or metal valves mounted from outside which comply to a great extent
with the relevant DIN, E.T.R.T.O or Tire and Rim standards and intended for a nominal valve hole of 11,3 mm
are admitted. For vehicles having a maximum speed exceeding 210 km/h only metal valves are admitted. The
valve must not protrude from the wheels rim.
B02 Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, siehe Aus-
zug aus der EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), frei-
gegeben ist. Der Load Index, das Geschwindigkeitssysmbol, die M+S Kennzeichnung, die
Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung dieser Rei-
fengröße zu beachten.
The use of this combination wheel/tyre is permitted only if it is already registered in the vehicle documents, in the
Whole Vehicle Type approval documents or in the vehicle manufacturer’s Certificate of Conformity. The load
index, the speed index, the M+S marking, the tyre manufacturer and other notes shall comply with those
indicated by the vehicle manufacturer.
B03 Bei Fahrzeugen mit serienmäßigem Reifenfülldruckkontrollsystem mit Druckmesssensor
am Rad kann das serienmäßige System verwendet werden, wenn beim Einbau in Sonderrä-
der die Hinweise des Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüste-
ten Reifenfülldrucksensoren die Einbauanleitung des Teileherstellers beachtet werden.
Vehicles having an original equipment tire pressure control system with tyre pressure sensor mounted onto the
wheel, may use the original system, if during the installation to the wheels the indications of the vehicle
manufacturer or of the system manufacturers are considered. In case of aftermarket tire pressure sensors the
mounting instructions of the part manufacturer shall be considered.
D01-BX7580 Das dimensionsgleiche Nachrüstrad ist auf beiden Achsen gleichzeitig zugelas-
sen bzw. mit dem Nachrüstrad des Fahrzeugherstellers bzw. dem Rad für die Erstausrüstung
OE-Rad. Ferner ist je Achse ist nur ein Radtyp – und Ausführung zulässig.
The pattern part replacement wheel is admitted on both axels simultaneously or in combination with the vehicle
manufacturer’s replacement wheel resp. the OE-wheel. On each axle the use of only one wheel type and wheel
version is admitted.
D02 Nicht zulässig in Verbindung mit dem Keramik-Bremssystem (PCCB) des Fahrzeugher-
stellers.
Not admitted in combination with the ceramic-brakesystem (PCCB) of the vehicle manufacturer.
FAKT S.r.l. Technischer Dienst Technical Service Seite Page
Via Lithos, 53 benannt durch NSAI designated by NSAI under 9 von/of 11
IT-25086 Rezzato (BS) Registrier-Nr.: Registration Number: 88.1
© FAKT S.r.l. IT-25086 Rezzato (BS) (Vorlage: Rev. 00, Ausgabe 06/12)
E24 124R-000058
Prüfbericht Nr.: IT15/0695 - 00
Test Report No.:
UNECE R124 Amendment 00
Typ Type: BX7580
Hersteller Manufacturer: MAK S.p.A.
IT-25013 Carpenedolo (BS)
Verwendungsbereich Anlage Enclosure 2
Application Range Mercedes (5/112/66,6)

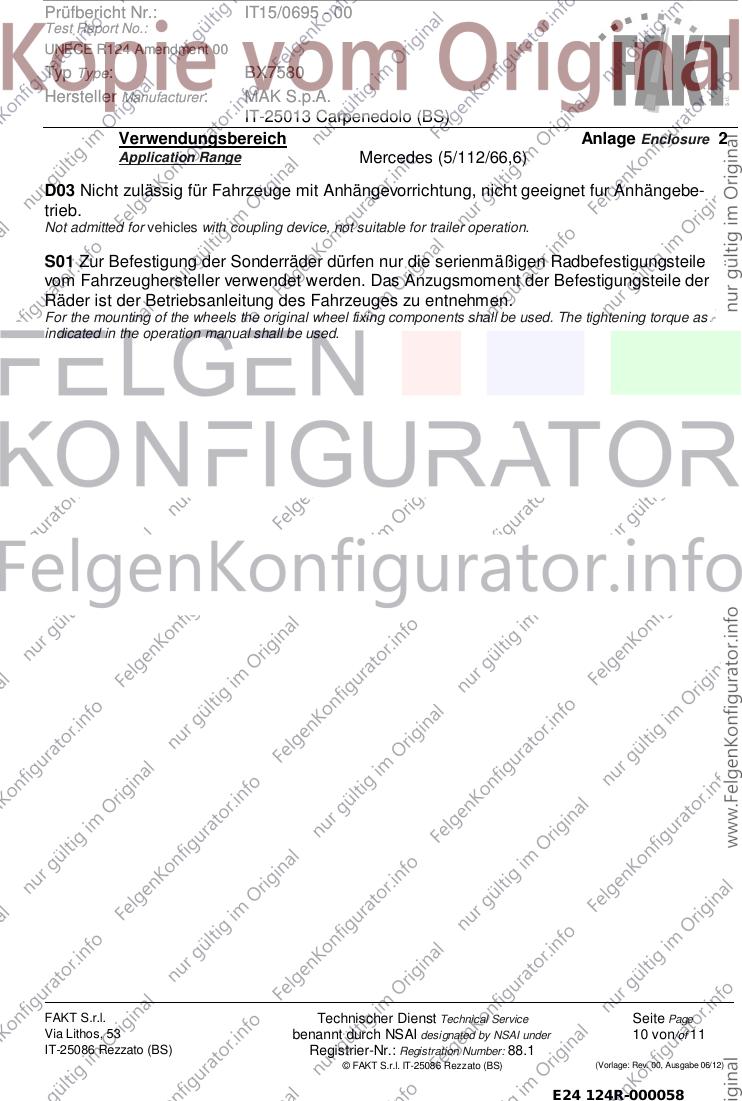

D03 Nicht zulässig für Fahrzeuge mit Anhängevorrichtung, nicht geeignet fur Anhängebe-
trieb.
Not admitted for vehicles with coupling device, not suitable for trailer operation.
S01 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Radbefestigungsteile
vom Fahrzeughersteller verwendet werden. Das Anzugsmoment der Befestigungsteile der
Räder ist der Betriebsanleitung des Fahrzeuges zu entnehmen.
For the mounting of the wheels the original wheel fixing components shall be used. The tightening torque as
indicated in the operation manual shall be used.
FAKT S.r.l. Technischer Dienst Technical Service Seite Page
Via Lithos, 53 benannt durch NSAI designated by NSAI under 10 von/of 11
IT-25086 Rezzato (BS) Registrier-Nr.: Registration Number: 88.1
© FAKT S.r.l. IT-25086 Rezzato (BS) (Vorlage: Rev. 00, Ausgabe 06/12)
E24 124R-000058
Prüfbericht Nr.: IT15/0695 - 00
Test Report No.:
UNECE R124 Amendment 00
Typ Type: BX7580
Hersteller Manufacturer: MAK S.p.A.
IT-25013 Carpenedolo (BS)
Verwendungsbereich Anlage Enclosure 2
Application Range Mercedes (5/112/66,6)

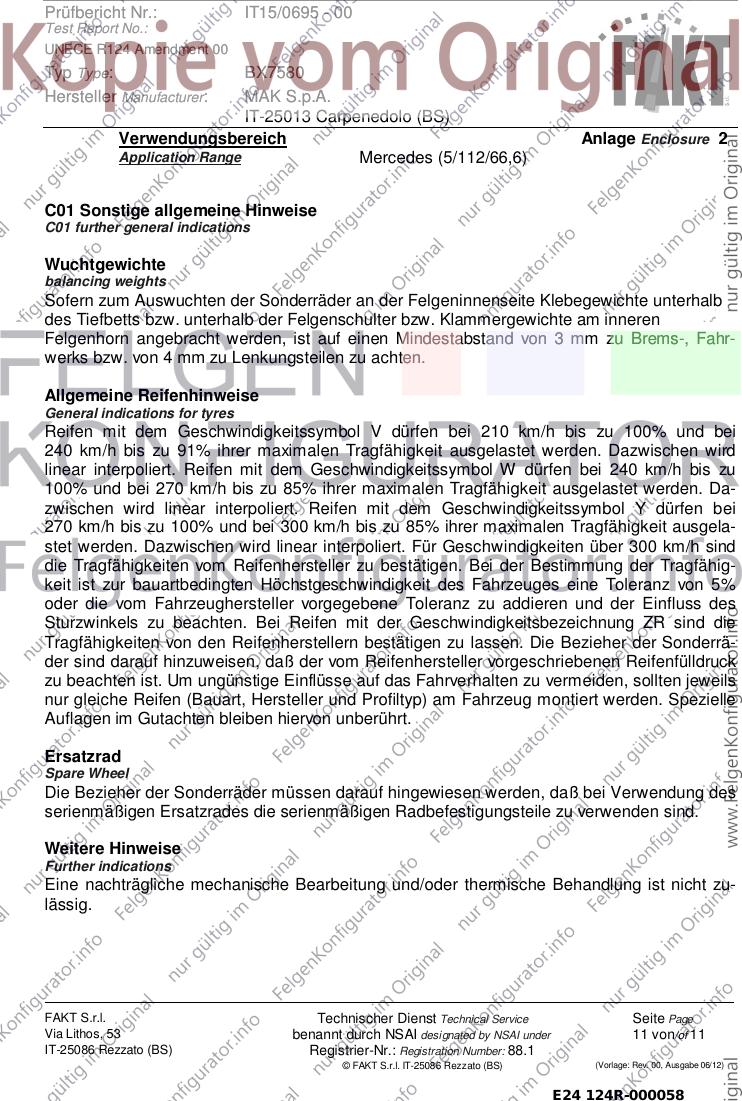

C01 Sonstige allgemeine Hinweise
C01 further general indications
Wuchtgewichte
balancing weights
Sofern zum Auswuchten der Sonderräder an der Felgeninnenseite Klebegewichte unterhalb
des Tiefbetts bzw. unterhalb der Felgenschulter bzw. Klammergewichte am inneren
Felgenhorn angebracht werden, ist auf einen Mindestabstand von 3 mm zu Brems-, Fahr-
werks bzw. von 4 mm zu Lenkungsteilen zu achten.
Allgemeine Reifenhinweise
General indications for tyres
Reifen mit dem Geschwindigkeitssymbol V dürfen bei 210 km/h bis zu 100% und bei
240 km/h bis zu 91% ihrer maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird
linear interpoliert. Reifen mit dem Geschwindigkeitssymbol W dürfen bei 240 km/h bis zu
100% und bei 270 km/h bis zu 85% ihrer maximalen Tragfähigkeit ausgelastet werden. Da-
zwischen wird linear interpoliert. Reifen mit dem Geschwindigkeitssymbol Y dürfen bei
270 km/h bis zu 100% und bei 300 km/h bis zu 85% ihrer maximalen Tragfähigkeit ausgela-
stet werden. Dazwischen wird linear interpoliert. Für Geschwindigkeiten über 300 km/h sind
die Tragfähigkeiten vom Reifenhersteller zu bestätigen. Bei der Bestimmung der Tragfähig-
keit ist zur bauartbedingten Höchstgeschwindigkeit des Fahrzeuges eine Toleranz von 5%
oder die vom Fahrzeughersteller vorgegebene Toleranz zu addieren und der Einfluss des
Sturzwinkels zu beachten. Bei Reifen mit der Geschwindigkeitsbezeichnung ZR sind die
Tragfähigkeiten von den Reifenherstellern bestätigen zu lassen. Die Bezieher der Sonderrä-
der sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebenen Reifenfülldruck
zu beachten ist. Um ungünstige Einflüsse auf das Fahrverhalten zu vermeiden, sollten jeweils
nur gleiche Reifen (Bauart, Hersteller und Profiltyp) am Fahrzeug montiert werden. Spezielle
Auflagen im Gutachten bleiben hiervon unberührt.
Ersatzrad
Spare Wheel
Die Bezieher der Sonderräder müssen darauf hingewiesen werden, daß bei Verwendung des
serienmäßigen Ersatzrades die serienmäßigen Radbefestigungsteile zu verwenden sind.
Weitere Hinweise
Further indications
Eine nachträgliche mechanische Bearbeitung und/oder thermische Behandlung ist nicht zu-
lässig.
FAKT S.r.l. Technischer Dienst Technical Service Seite Page
Via Lithos, 53 benannt durch NSAI designated by NSAI under 11 von/of 11
IT-25086 Rezzato (BS) Registrier-Nr.: Registration Number: 88.1
© FAKT S.r.l. IT-25086 Rezzato (BS) (Vorlage: Rev. 00, Ausgabe 06/12)
E24 124R-000058
