Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 31 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 13.12.2016
__________________________________________________________________________________________________________________

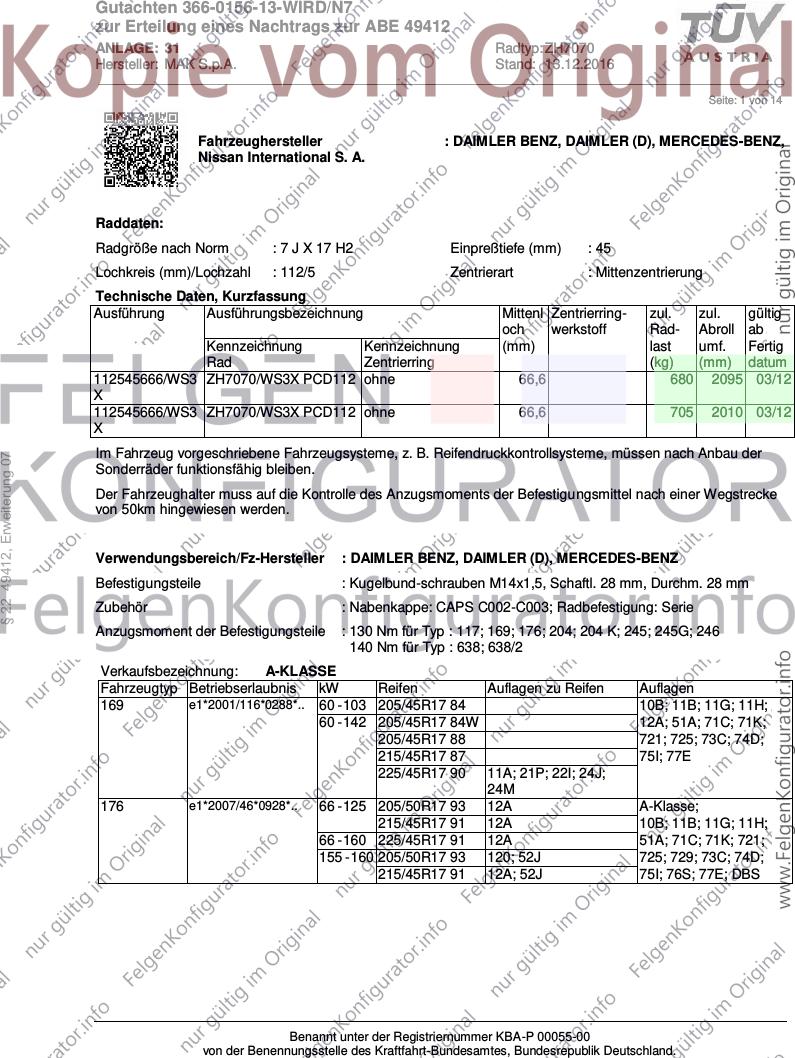

Seite: 1 von 14
Fahrzeughersteller : DAIMLER BENZ, DAIMLER (D), MERCEDES-BENZ,
Nissan International S. A.
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
112545666/WS3 ZH7070/WS3X PCD112 ohne 66,6 680 2095 03/12
X
112545666/WS3 ZH7070/WS3X PCD112 ohne 66,6 705 2010 03/12
X
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
§ 22 49412, Erweiterung 07
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : DAIMLER BENZ, DAIMLER (D), MERCEDES-BENZ
Befestigungsteile : Kugelbund-schrauben M14x1,5, Schaftl. 28 mm, Durchm. 28 mm
Zubehör : Nabenkappe: CAPS C002-C003; Radbefestigung: Serie
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : 117; 169; 176; 204; 204 K; 245; 245G; 246
140 Nm für Typ : 638; 638/2
Verkaufsbezeichnung: A-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
169 e1*2001/116*0288*.. 60 - 103 205/45R17 84 10B; 11B; 11G; 11H;
60 - 142 205/45R17 84W 12A; 51A; 71C; 71K;
205/45R17 88 721; 725; 73C; 74D;
215/45R17 87 75I; 77E
225/45R17 90 11A; 21P; 22I; 24J;
24M
176 e1*2007/46*0928*.. 66 - 125 205/50R17 93 12A A-Klasse;
215/45R17 91 12A 10B; 11B; 11G; 11H;
66 - 160 225/45R17 91 12A 51A; 71C; 71K; 721;
155 - 160 205/50R17 93 120; 52J 725; 729; 73C; 74D;
215/45R17 91 12A; 52J 75I; 76S; 77E; DBS
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 31 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 13.12.2016
__________________________________________________________________________________________________________________

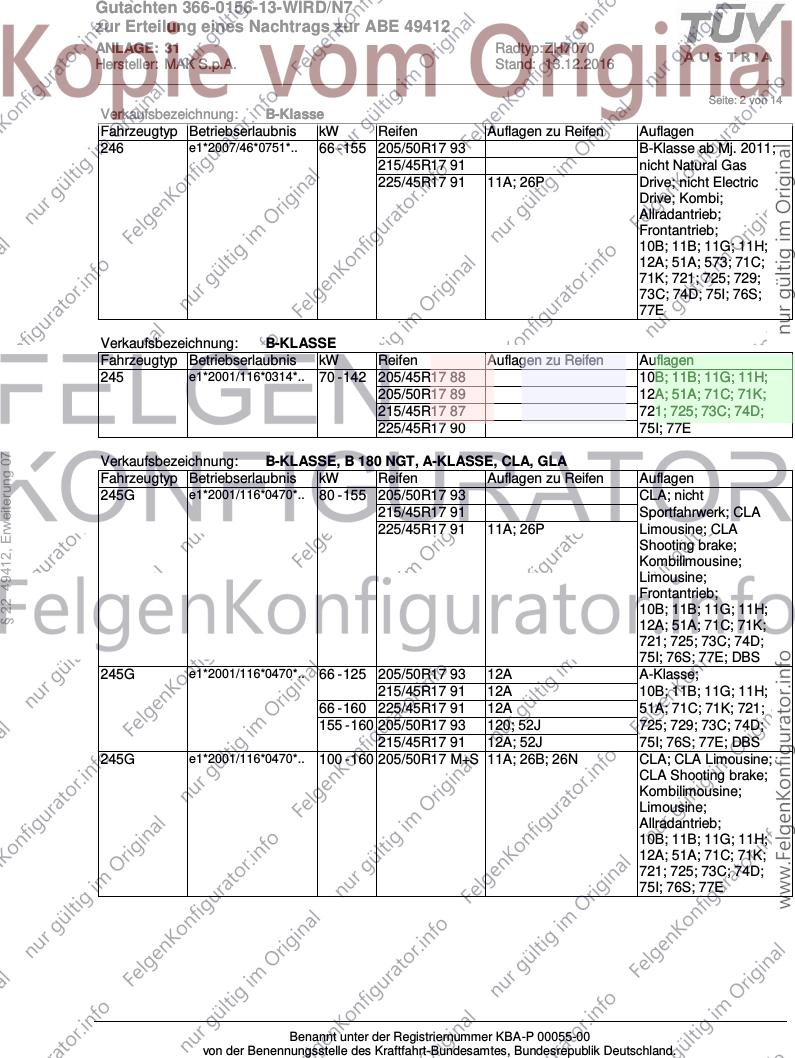

Seite: 2 von 14
Verkaufsbezeichnung: B-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
246 e1*2007/46*0751*.. 66 - 155 205/50R17 93 B-Klasse ab Mj. 2011;
215/45R17 91 nicht Natural Gas
225/45R17 91 11A; 26P Drive; nicht Electric
Drive; Kombi;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74D; 75I; 76S;
77E
Verkaufsbezeichnung: B-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245 e1*2001/116*0314*.. 70 - 142 205/45R17 88 10B; 11B; 11G; 11H;
205/50R17 89 12A; 51A; 71C; 71K;
215/45R17 87 721; 725; 73C; 74D;
225/45R17 90 75I; 77E
§ 22 49412, Erweiterung 07
Verkaufsbezeichnung: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 80 - 155 205/50R17 93 CLA; nicht
215/45R17 91 Sportfahrwerk; CLA
225/45R17 91 11A; 26P Limousine; CLA
Shooting brake;
Kombilimousine;
Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
75I; 76S; 77E; DBS
245G e1*2001/116*0470*.. 66 - 125 205/50R17 93 12A A-Klasse;
215/45R17 91 12A 10B; 11B; 11G; 11H;
66 - 160 225/45R17 91 12A 51A; 71C; 71K; 721;
155 - 160 205/50R17 93 120; 52J 725; 729; 73C; 74D;
215/45R17 91 12A; 52J 75I; 76S; 77E; DBS
245G e1*2001/116*0470*.. 100 - 160 205/50R17 M+S 11A; 26B; 26N CLA; CLA Limousine;
CLA Shooting brake;
Kombilimousine;
Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
75I; 76S; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 31 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 13.12.2016
__________________________________________________________________________________________________________________

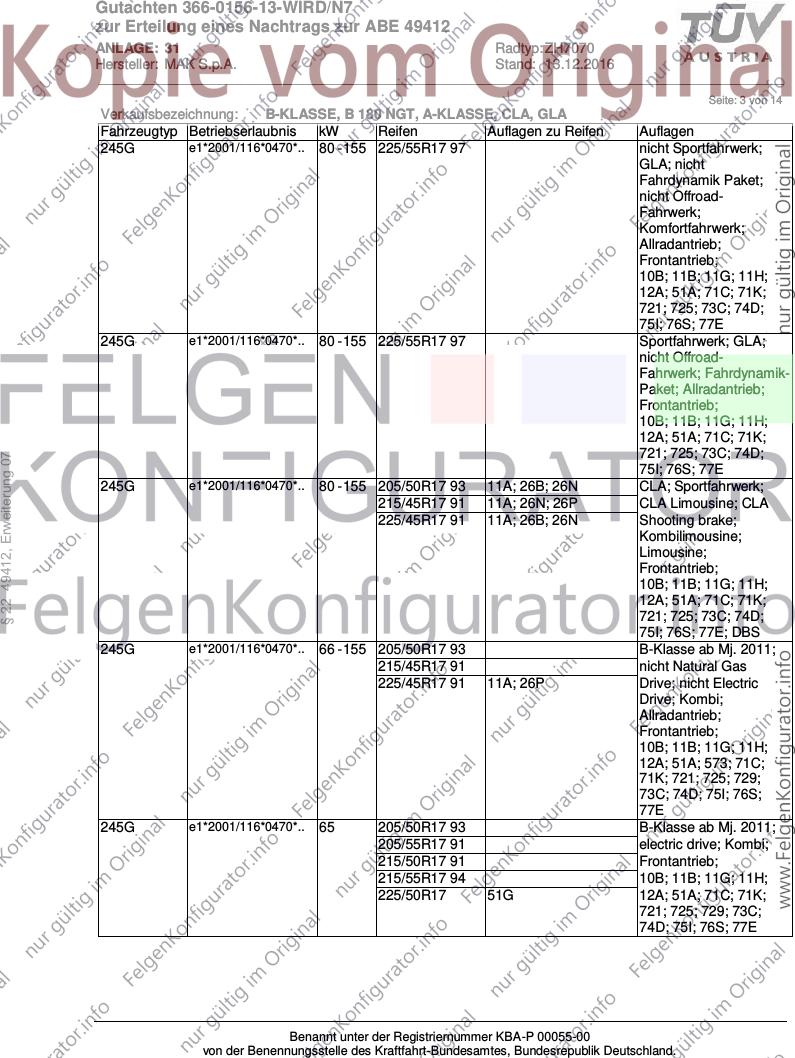

Seite: 3 von 14
Verkaufsbezeichnung: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 80 - 155 225/55R17 97 nicht Sportfahrwerk;
GLA; nicht
Fahrdynamik Paket;
nicht Offroad-
Fahrwerk;
Komfortfahrwerk;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
75I; 76S; 77E
245G e1*2001/116*0470*.. 80 - 155 225/55R17 97 Sportfahrwerk; GLA;
nicht Offroad-
Fahrwerk; Fahrdynamik-
Paket; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
§ 22 49412, Erweiterung 07
75I; 76S; 77E
245G e1*2001/116*0470*.. 80 - 155 205/50R17 93 11A; 26B; 26N CLA; Sportfahrwerk;
215/45R17 91 11A; 26N; 26P CLA Limousine; CLA
225/45R17 91 11A; 26B; 26N Shooting brake;
Kombilimousine;
Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
75I; 76S; 77E; DBS
245G e1*2001/116*0470*.. 66 - 155 205/50R17 93 B-Klasse ab Mj. 2011;
215/45R17 91 nicht Natural Gas
225/45R17 91 11A; 26P Drive; nicht Electric
Drive; Kombi;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74D; 75I; 76S;
77E
245G e1*2001/116*0470*.. 65 205/50R17 93 B-Klasse ab Mj. 2011;
205/55R17 91 electric drive; Kombi;
215/50R17 91 Frontantrieb;
215/55R17 94 10B; 11B; 11G; 11H;
225/50R17 51G 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74D; 75I; 76S; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 31 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 13.12.2016
__________________________________________________________________________________________________________________

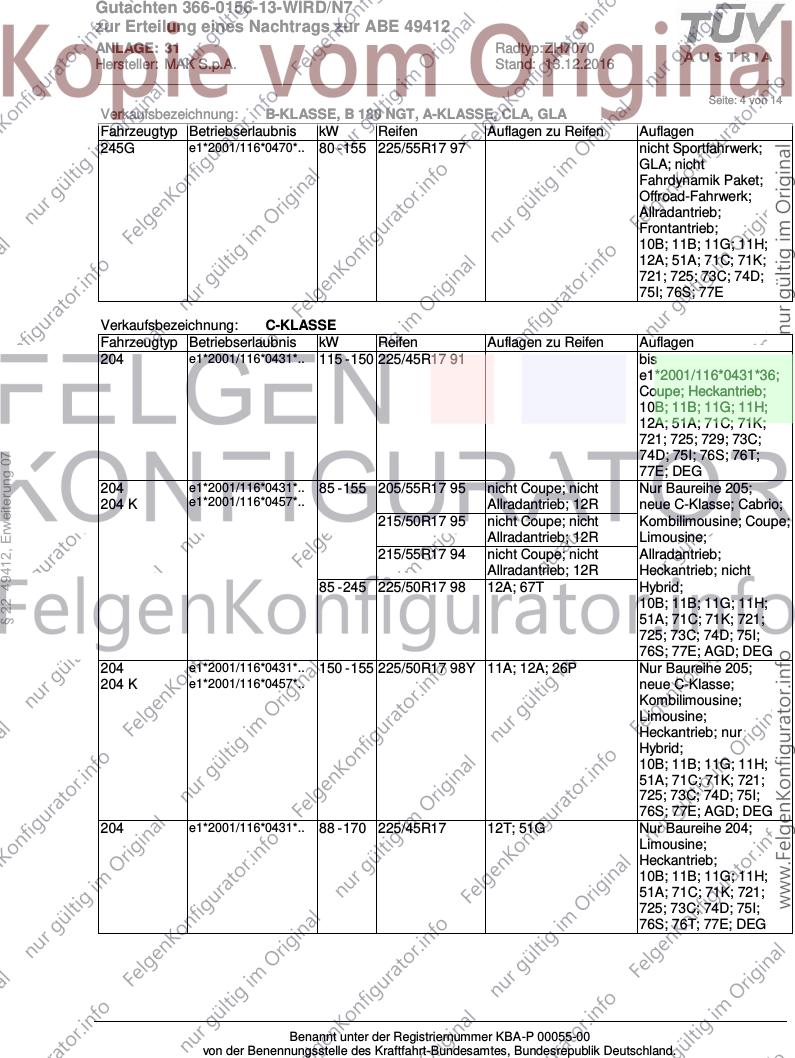

Seite: 4 von 14
Verkaufsbezeichnung: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 80 - 155 225/55R17 97 nicht Sportfahrwerk;
GLA; nicht
Fahrdynamik Paket;
Offroad-Fahrwerk;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
75I; 76S; 77E
Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 e1*2001/116*0431*.. 115 - 150 225/45R17 91 bis
e1*2001/116*0431*36;
Coupe; Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74D; 75I; 76S; 76T;
§ 22 49412, Erweiterung 07
77E; DEG
204 e1*2001/116*0431*.. 85 - 155 205/55R17 95 nicht Coupe; nicht Nur Baureihe 205;
204 K e1*2001/116*0457*.. Allradantrieb; 12R neue C-Klasse; Cabrio;
215/50R17 95 nicht Coupe; nicht Kombilimousine; Coupe;
Allradantrieb; 12R Limousine;
215/55R17 94 nicht Coupe; nicht Allradantrieb;
Allradantrieb; 12R Heckantrieb; nicht
85 - 245 225/50R17 98 12A; 67T Hybrid;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74D; 75I;
76S; 77E; AGD; DEG
204 e1*2001/116*0431*.. 150 - 155 225/50R17 98Y 11A; 12A; 26P Nur Baureihe 205;
204 K e1*2001/116*0457*.. neue C-Klasse;
Kombilimousine;
Limousine;
Heckantrieb; nur
Hybrid;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74D; 75I;
76S; 77E; AGD; DEG
204 e1*2001/116*0431*.. 88 - 170 225/45R17 12T; 51G Nur Baureihe 204;
Limousine;
Heckantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74D; 75I;
76S; 76T; 77E; DEG
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 31 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 13.12.2016
__________________________________________________________________________________________________________________

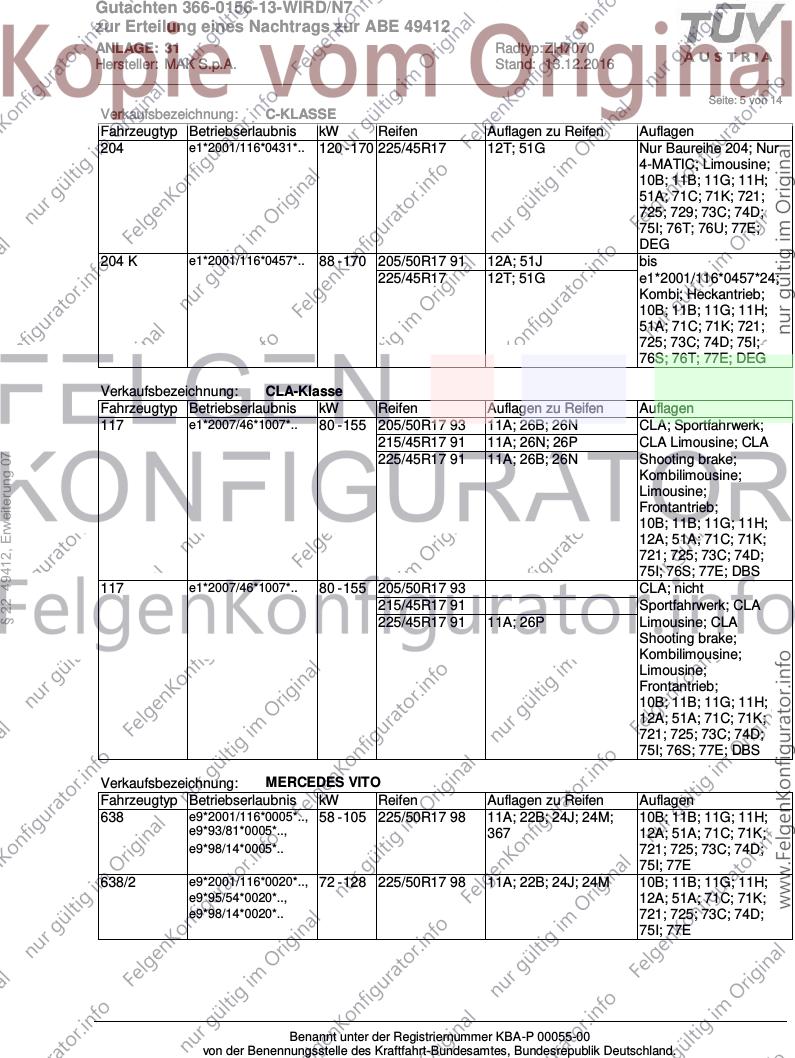

Seite: 5 von 14
Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 e1*2001/116*0431*.. 120 - 170 225/45R17 12T; 51G Nur Baureihe 204; Nur
4-MATIC; Limousine;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 729; 73C; 74D;
75I; 76T; 76U; 77E;
DEG
204 K e1*2001/116*0457*.. 88 - 170 205/50R17 91 12A; 51J bis
225/45R17 12T; 51G e1*2001/116*0457*24;
Kombi; Heckantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74D; 75I;
76S; 76T; 77E; DEG
Verkaufsbezeichnung: CLA-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
117 e1*2007/46*1007*.. 80 - 155 205/50R17 93 11A; 26B; 26N CLA; Sportfahrwerk;
215/45R17 91 11A; 26N; 26P CLA Limousine; CLA
§ 22 49412, Erweiterung 07
225/45R17 91 11A; 26B; 26N Shooting brake;
Kombilimousine;
Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
75I; 76S; 77E; DBS
117 e1*2007/46*1007*.. 80 - 155 205/50R17 93 CLA; nicht
215/45R17 91 Sportfahrwerk; CLA
225/45R17 91 11A; 26P Limousine; CLA
Shooting brake;
Kombilimousine;
Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
75I; 76S; 77E; DBS
Verkaufsbezeichnung: MERCEDES VITO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
638 e9*2001/116*0005*.., 58 - 105 225/50R17 98 11A; 22B; 24J; 24M; 10B; 11B; 11G; 11H;
e9*93/81*0005*.., 367 12A; 51A; 71C; 71K;
e9*98/14*0005*.. 721; 725; 73C; 74D;
75I; 77E
638/2 e9*2001/116*0020*.., 72 - 128 225/50R17 98 11A; 22B; 24J; 24M 10B; 11B; 11G; 11H;
e9*95/54*0020*.., 12A; 51A; 71C; 71K;
e9*98/14*0020*.. 721; 725; 73C; 74D;
75I; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 31 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 13.12.2016
__________________________________________________________________________________________________________________

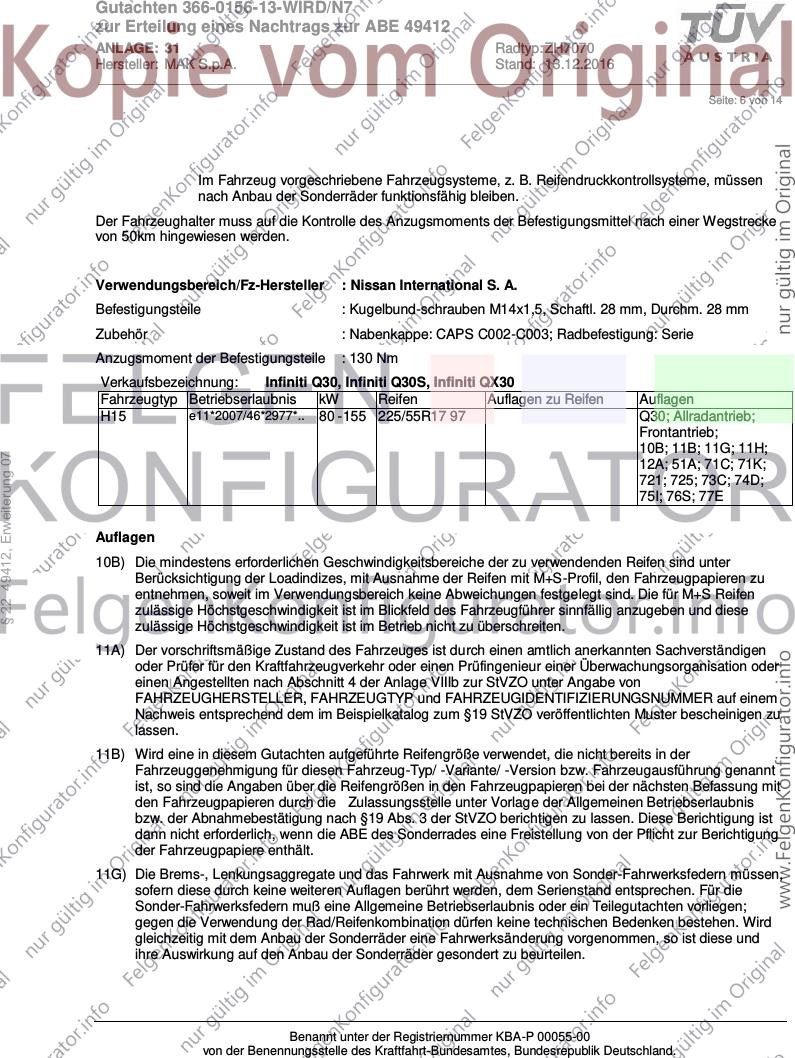

Seite: 6 von 14
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : Nissan International S. A.
Befestigungsteile : Kugelbund-schrauben M14x1,5, Schaftl. 28 mm, Durchm. 28 mm
Zubehör : Nabenkappe: CAPS C002-C003; Radbefestigung: Serie
Anzugsmoment der Befestigungsteile : 130 Nm
Verkaufsbezeichnung: Infiniti Q30, Infiniti Q30S, Infiniti QX30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
H15 e11*2007/46*2977*.. 80 - 155 225/55R17 97 Q30; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
§ 22 49412, Erweiterung 07
12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
75I; 76S; 77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 31 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 13.12.2016
__________________________________________________________________________________________________________________

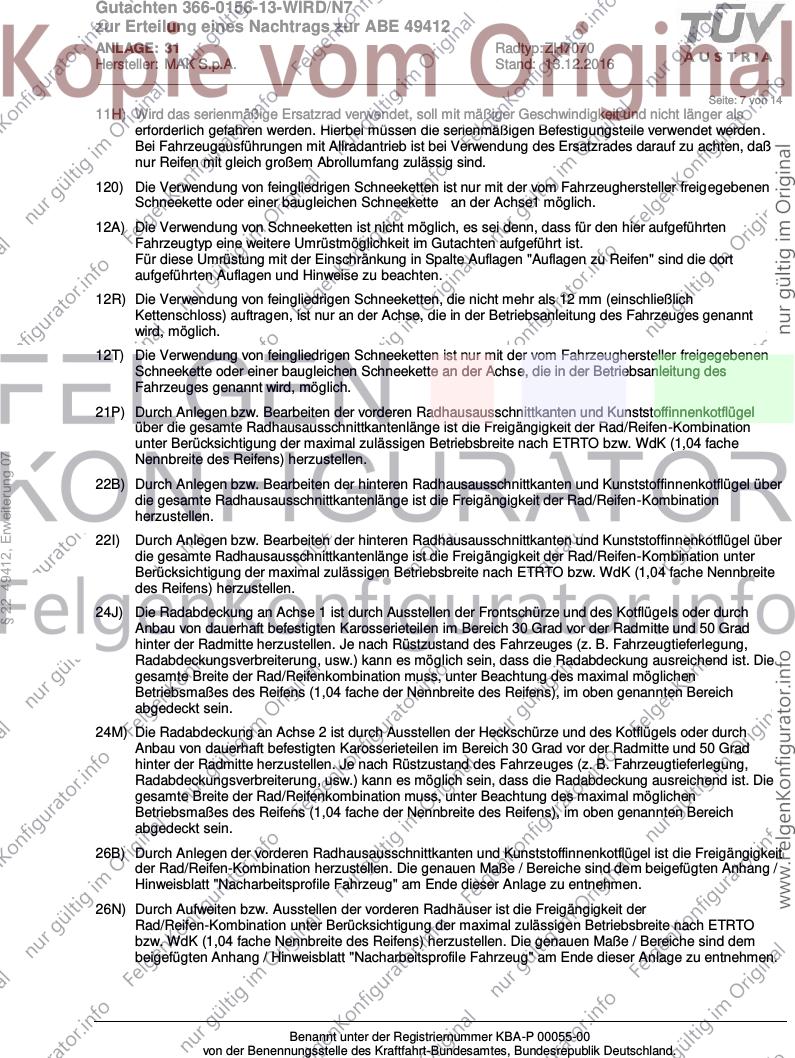

Seite: 7 von 14
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
120) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse1 möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
§ 22 49412, Erweiterung 07
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 31 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 13.12.2016
__________________________________________________________________________________________________________________

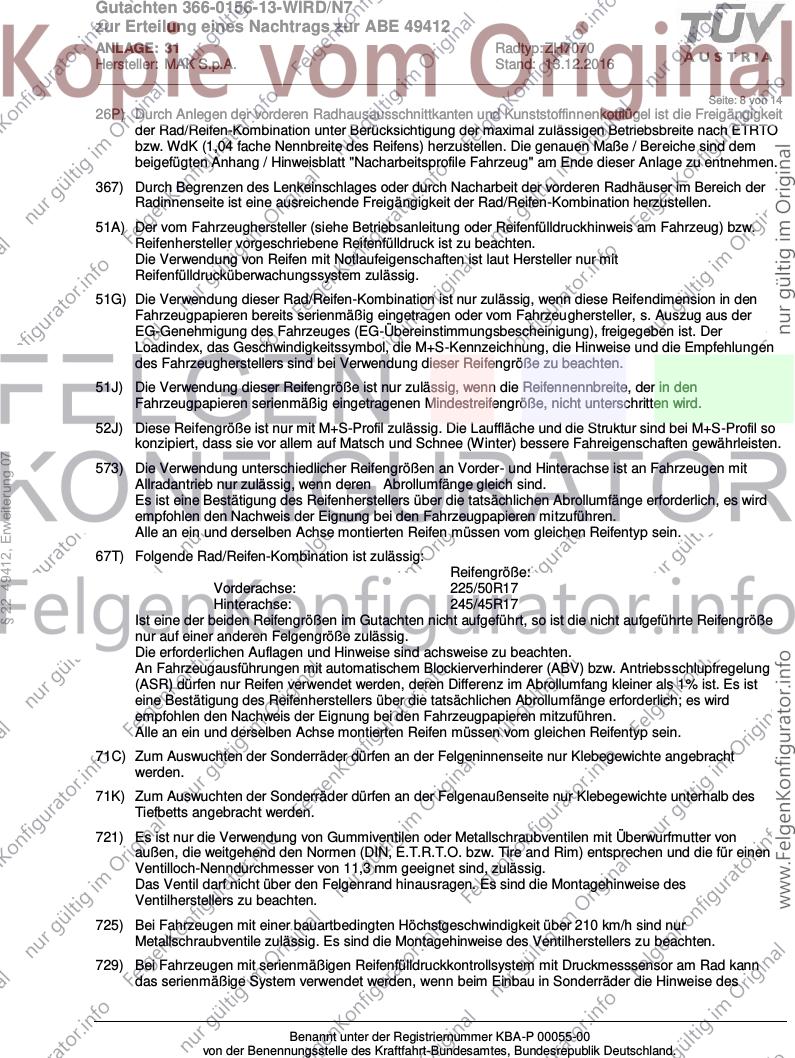

Seite: 8 von 14
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
§ 22 49412, Erweiterung 07
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/50R17
Hinterachse: 245/45R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 31 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 13.12.2016
__________________________________________________________________________________________________________________

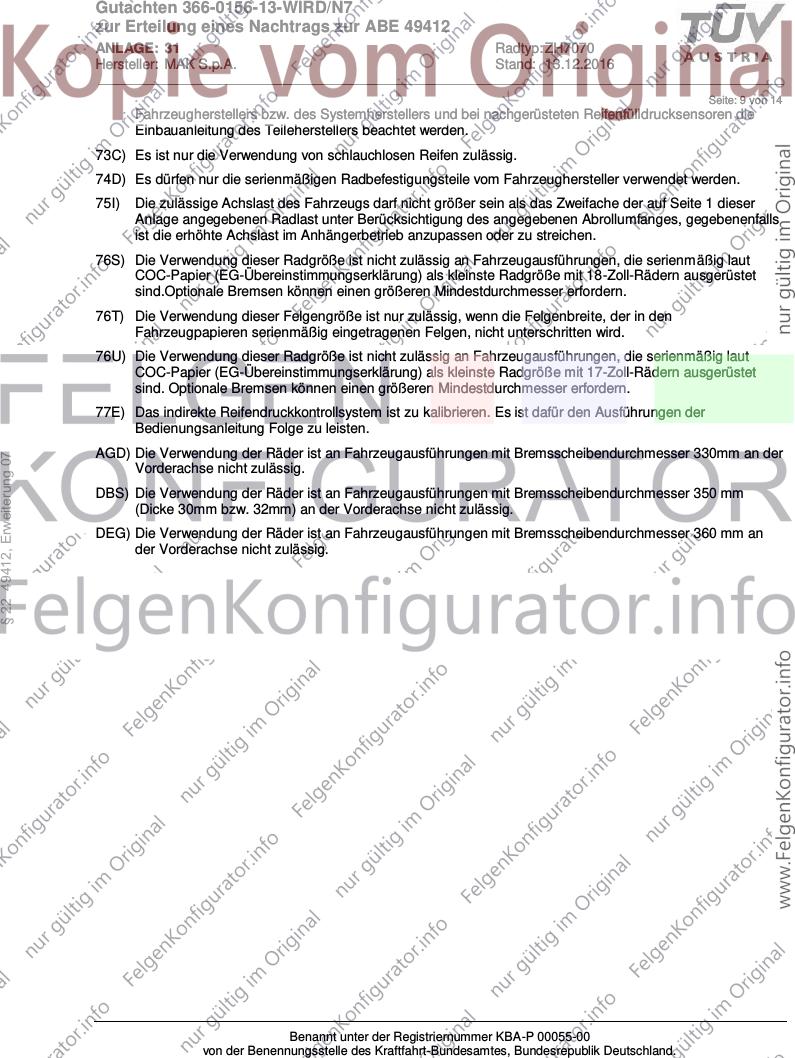

Seite: 9 von 14
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 18-Zoll-Rädern ausgerüstet
sind.Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 17-Zoll-Rädern ausgerüstet
sind. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
AGD) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 330mm an der
§ 22 49412, Erweiterung 07
Vorderachse nicht zulässig.
DBS) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm
(Dicke 30mm bzw. 32mm) an der Vorderachse nicht zulässig.
DEG) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
der Vorderachse nicht zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 31 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 13.12.2016
__________________________________________________________________________________________________________________

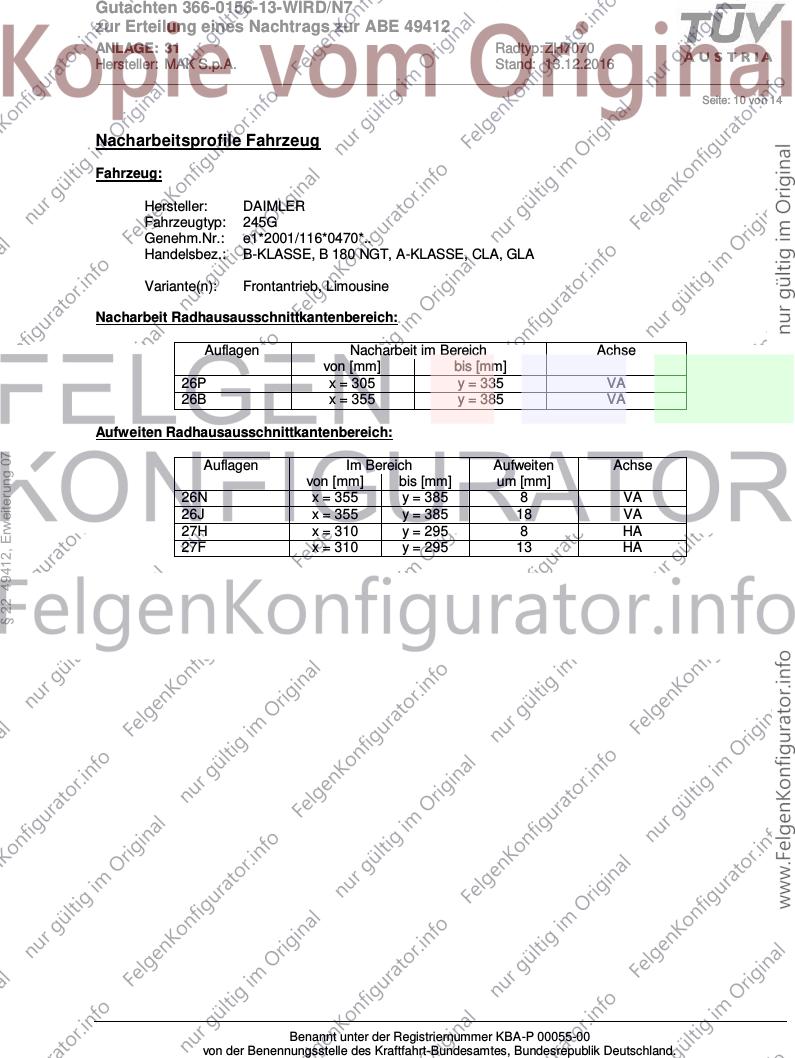

Seite: 10 von 14
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 305 y = 335 VA
26B x = 355 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
§ 22 49412, Erweiterung 07
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 355 y = 385 8 VA
26J x = 355 y = 385 18 VA
27H x = 310 y = 295 8 HA
27F x = 310 y = 295 13 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 31 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 13.12.2016
__________________________________________________________________________________________________________________

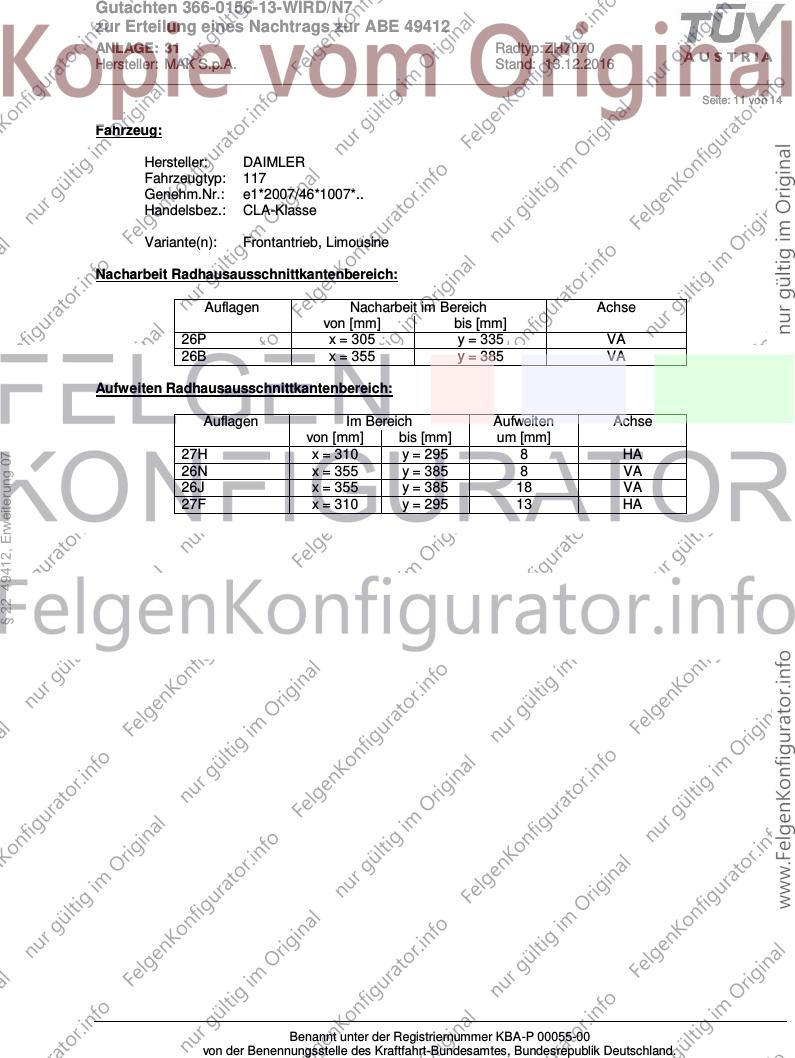

Seite: 11 von 14
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 117
Genehm.Nr.: e1*2007/46*1007*..
Handelsbez.: CLA-Klasse
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 305 y = 335 VA
26B x = 355 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 310 y = 295 8 HA
§ 22 49412, Erweiterung 07
26N x = 355 y = 385 8 VA
26J x = 355 y = 385 18 VA
27F x = 310 y = 295 13 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 31 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 13.12.2016
__________________________________________________________________________________________________________________

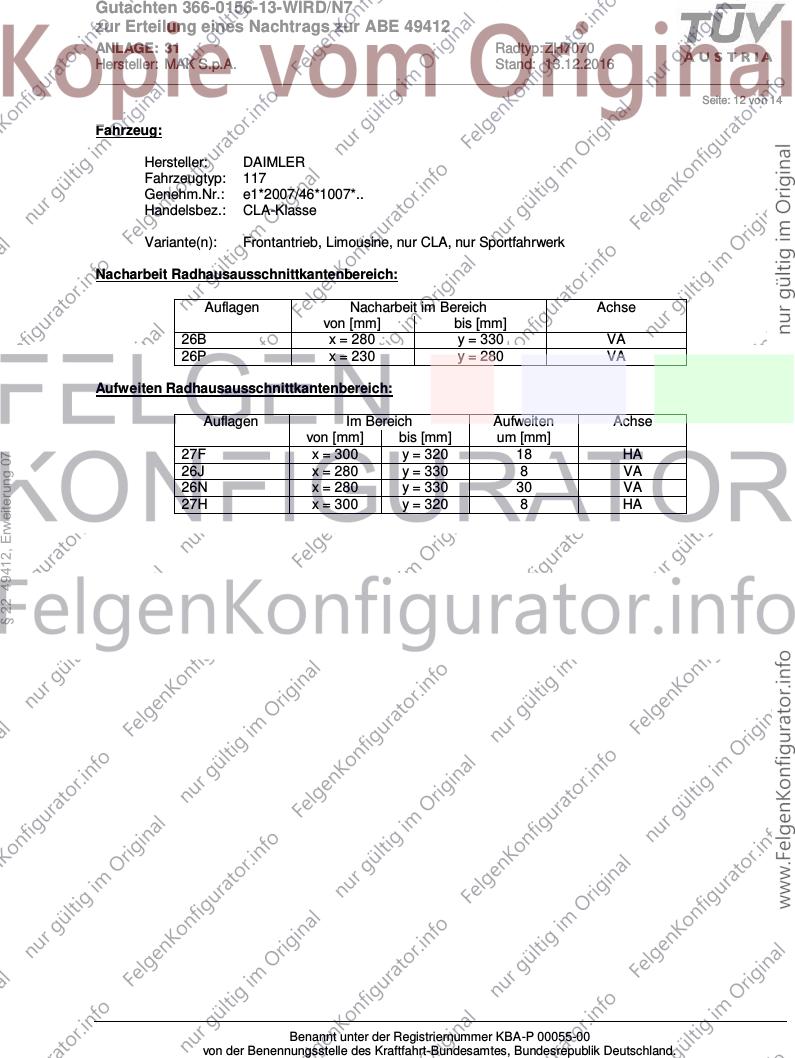

Seite: 12 von 14
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 117
Genehm.Nr.: e1*2007/46*1007*..
Handelsbez.: CLA-Klasse
Variante(n): Frontantrieb, Limousine, nur CLA, nur Sportfahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 330 VA
26P x = 230 y = 280 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 320 18 HA
§ 22 49412, Erweiterung 07
26J x = 280 y = 330 8 VA
26N x = 280 y = 330 30 VA
27H x = 300 y = 320 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 31 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 13.12.2016
__________________________________________________________________________________________________________________

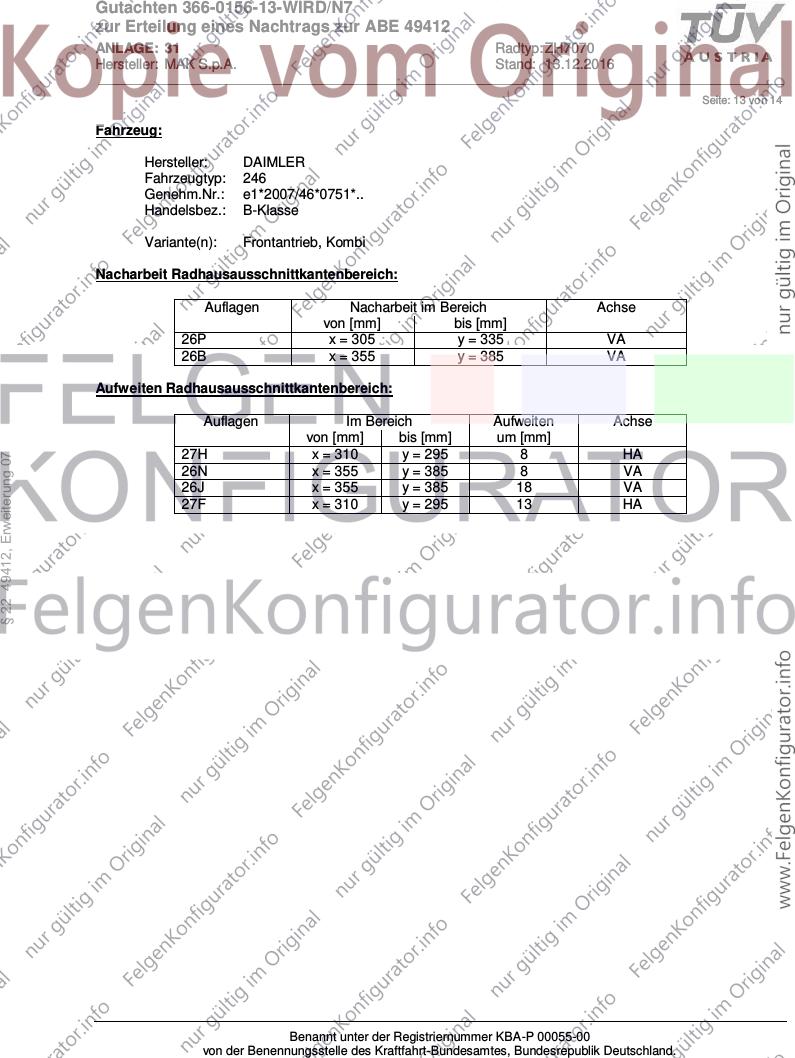

Seite: 13 von 14
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 246
Genehm.Nr.: e1*2007/46*0751*..
Handelsbez.: B-Klasse
Variante(n): Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 305 y = 335 VA
26B x = 355 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 310 y = 295 8 HA
§ 22 49412, Erweiterung 07
26N x = 355 y = 385 8 VA
26J x = 355 y = 385 18 VA
27F x = 310 y = 295 13 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0156-13-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 49412
ANLAGE: 31 Radtyp: ZH7070
Hersteller: MAK S.p.A. Stand: 13.12.2016
__________________________________________________________________________________________________________________

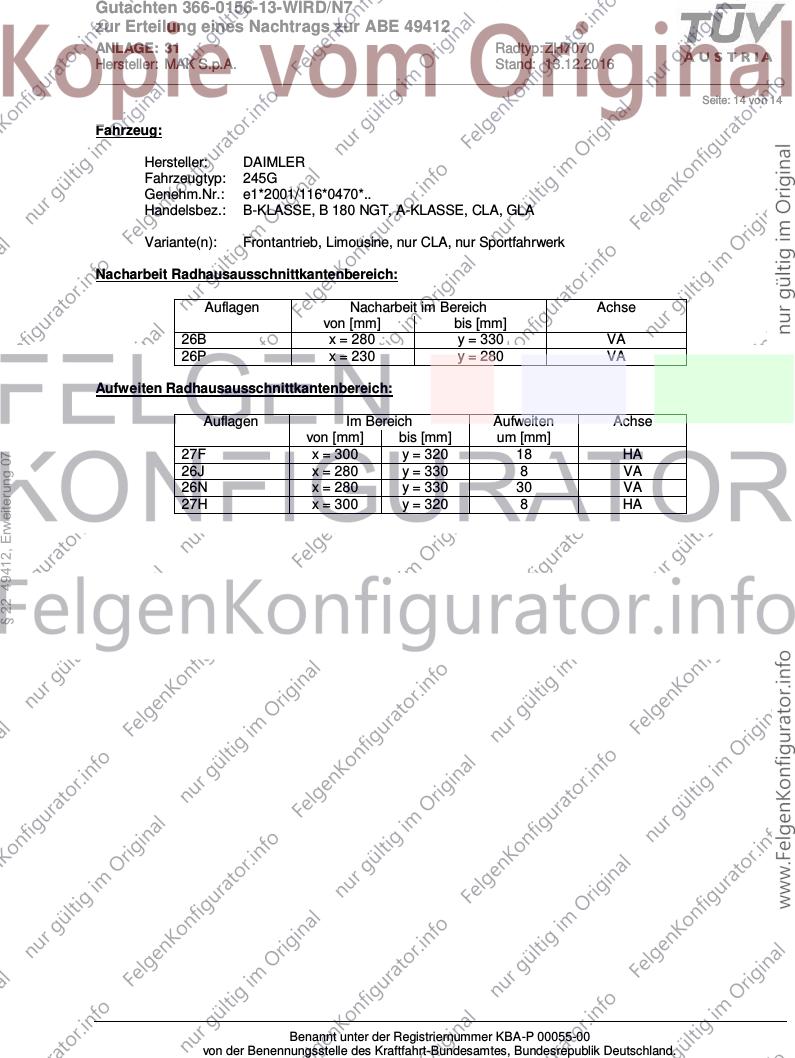

Seite: 14 von 14
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Variante(n): Frontantrieb, Limousine, nur CLA, nur Sportfahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 330 VA
26P x = 230 y = 280 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 320 18 HA
§ 22 49412, Erweiterung 07
26J x = 280 y = 330 8 VA
26N x = 280 y = 330 30 VA
27H x = 300 y = 320 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
