Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 1 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Technische Daten, Kurzfassung
Raddaten
Radtyp: DE807
Art des Rades: einteiliges Leichtmetall-Rad
Montageposition: Vorder-und Hinterachse
Radausführung: 112A
Radgröße: 8Jx17EH2+
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 800 kg
bei Reifenabrollumfang: 2250 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 2 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Verwendungsbereich
Fahrzeughersteller oder Marke : Mercedes-Benz, Daimler-Chrysler
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
117, 169, 176, 204, 204K, 204X, Serien-Radschraube, Kugel Ø28mm, 130 Nm
207, , 245, 245G, 246 Gewinde M14x1,5, Schaftlänge 27 mm
212, 212G, 212K W212, S212: 130 Nm
Serien-Radschraube, Kugel Ø28mm,
Gewinde M14x1,5, Schaftlänge 27 mm
639 Serien-Radschraube, Kugel Ø28mm, 150 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
639/2, 639/4, 639/5 Vito, Viano (W/V 639): 150 Nm
Serien-Radschraube, Kugel Ø28mm,
Gewinde M14x1,5, Schaftlänge 27 mm
Vito, V-Klasse (W 447): 175 Nm
Serien-Radschraube, Kugel Ø28mm,
Gewinde M14x1,5, Schaftlänge 27 mm
Typ(en): ABE / EG-Genehmigung(en):
169 e1*2001/116*0288*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 142 Mercedes A-Klasse 205/45R17 A02) bis A10)
A01)K03)K04)K15)K23)K26)M00)
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx

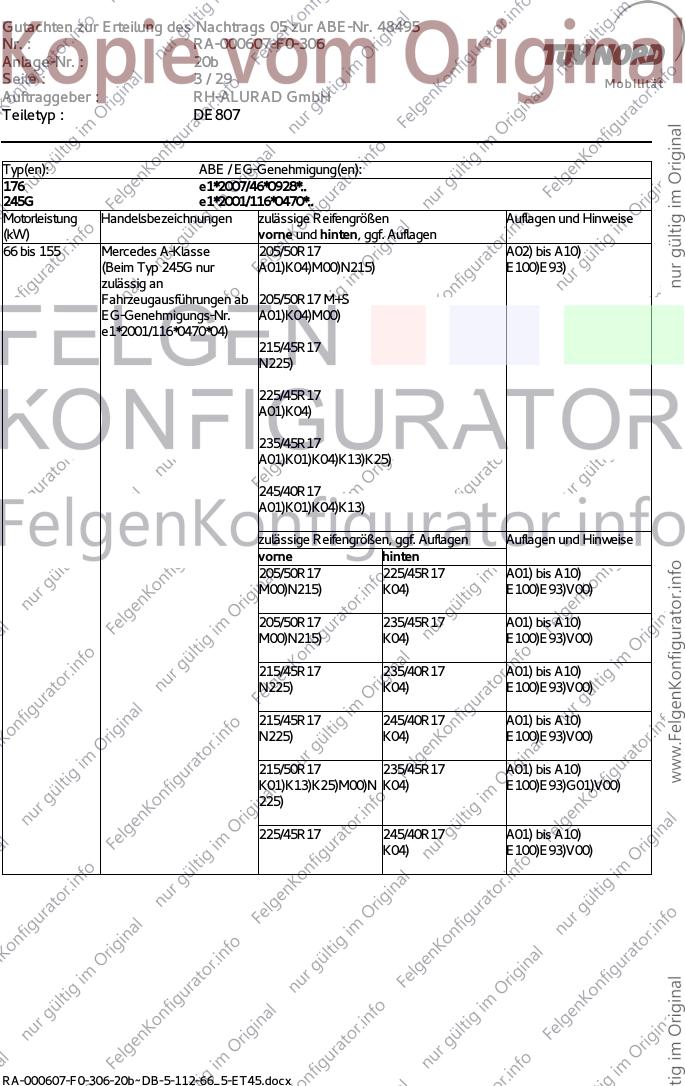

Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 3 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
176 e1*2007/46*0928*..
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 155 Mercedes A-Klasse 205/50R17 A02) bis A10)
(Beim Typ 245G nur A01)K04)M00)N215) E100)E93)
zulässig an
Fahrzeugausführungen ab 205/50R17 M+S
EG-Genehmigungs-Nr. A01)K04)M00)
e1*2001/116*0470*04)
215/45R17
N225)
225/45R17
A01)K04)
235/45R17
A01)K01)K04)K13)K25)
245/40R17
A01)K01)K04)K13)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A01) bis A10)
M00)N215) K04) E100)E93)V00)
205/50R17 235/45R17 A01) bis A10)
M00)N215) K04) E100)E93)V00)
215/45R17 235/40R17 A01) bis A10)
N225) K04) E100)E93)V00)
215/45R17 245/40R17 A01) bis A10)
N225) K04) E100)E93)V00)
215/50R17 235/45R17 A01) bis A10)
K01)K13)K25)M00)N K04) E100)E93)G01)V00)
225)
225/45R17 245/40R17 A01) bis A10)
K04) E100)E93)V00)
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 4 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
176 e1*2007/46*0928*..
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 160 Mercedes A-Klasse 205/50R17 M+S A02) bis A10)
(Frontantrieb und Allrad; A01)K04)M00) E100)E95)
Beim Typ 245G nur
zulässig an 215/45R17 M+S
Fahrzeugausführungen ab A93a)
EG-Genehmigungs-Nr.
e1*2001/116*0470*04) 215/50R17 M+S
A01)K04)K13)K25)M00)
225/45R17
A01)K04)N235)
225/45R17 M+S
A01)K04)
235/40R17
A01)K04)
235/45R17
A01)K04)
245/40R17
A01)K04)
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 5 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
245 e1*2001/116*0314*..
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 142 Mercedes B-Klasse 205/45R17 A02) bis A10)
(Beim Typ 245G nur A01)A93)K03)M00) E99)
zulässig an
Fahrzeugausführungen bis 205/50R17
EG-Genehmigungs-Nr. A01)A93)K01)K04)K81)M00)
e1*2001/116*0470*02)
215/45R17
A01)A93)K01)K04)
225/45R17
A01)A93a)K01)K04)K81)
235/40R17
A01)K01)K04)K81)
245/40R17
A01)K01)K04)K81)
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 6 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
246 e1*2007/46*0751*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 155 Mercedes B- Klasse 205/50R17 A02) bis A10)
(Beim Typ 245G nur M00)N215) E100)
zulässig an
Fahrzeugausführungen ab 215/45R17
EG-Genehmigungs-Nr. A93a)N225)
e1*2001/116*0470*04)
225/45R17
235/40R17
A01)K04)
235/45R17
A01)G1D)K04)K13)K22)
245/40R17
A01)K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A02) bis A10)
M00)N215) E100)V00)
205/50R17 235/45R17 A01) bis A10)
M00)N215) K04) E100)V00)
215/45R17 235/40R17 A01) bis A10)
A93a)N225) K04) E100)V00)
215/45R17 245/40R17 A01) bis A10)
A93a)N225) K04) E100)V00)
225/45R17 245/40R17 A01) bis A10)
K04) E100)V00)
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx

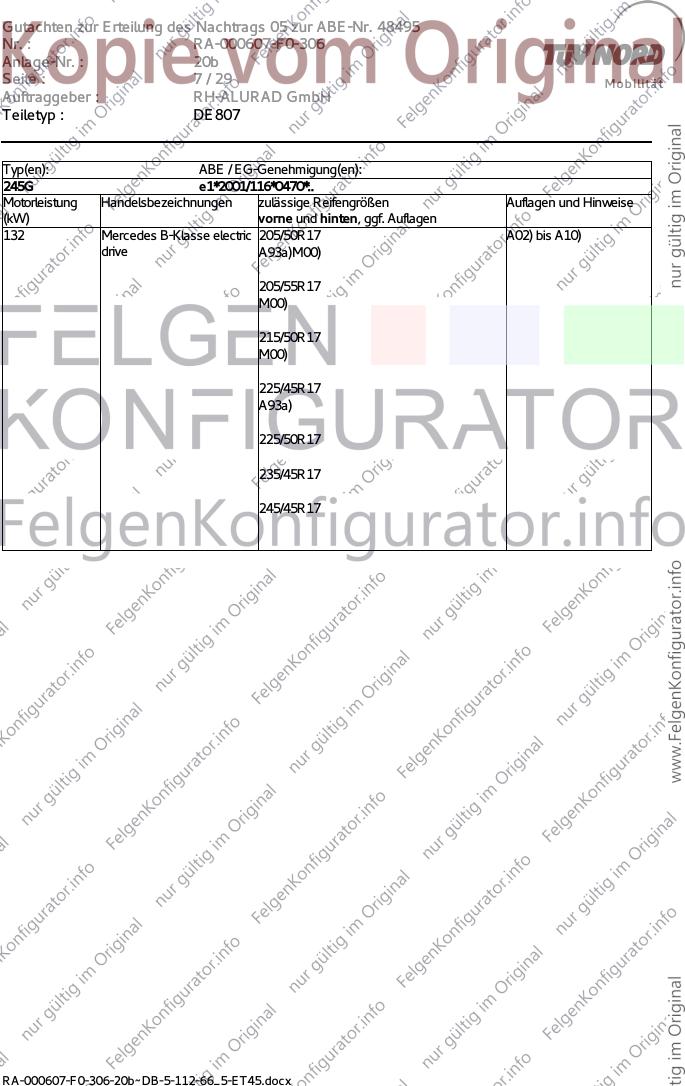

Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 7 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 Mercedes B-Klasse electric 205/50R17 A02) bis A10)
drive A93a)M00)
205/55R17
M00)
215/50R17
M00)
225/45R17
A93a)
225/50R17
235/45R17
245/45R17
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx

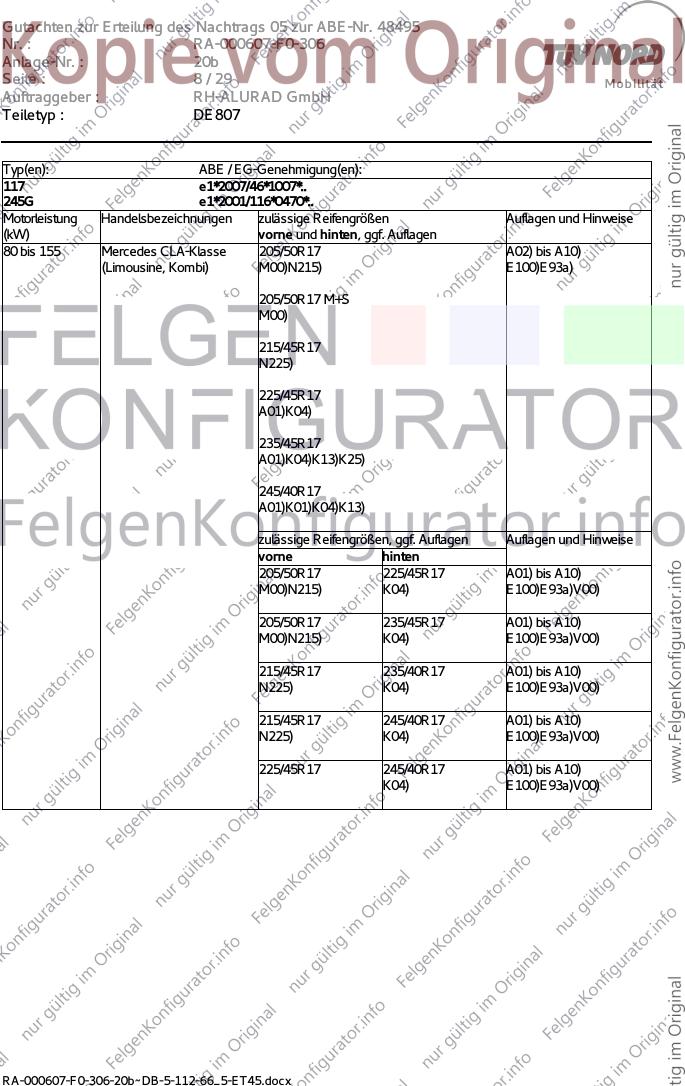

Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 8 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
117 e1*2007/46*1007*..
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 155 Mercedes CLA-Klasse 205/50R17 A02) bis A10)
(Limousine, Kombi) M00)N215) E100)E93a)
205/50R17 M+S
M00)
215/45R17
N225)
225/45R17
A01)K04)
235/45R17
A01)K04)K13)K25)
245/40R17
A01)K01)K04)K13)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A01) bis A10)
M00)N215) K04) E100)E93a)V00)
205/50R17 235/45R17 A01) bis A10)
M00)N215) K04) E100)E93a)V00)
215/45R17 235/40R17 A01) bis A10)
N225) K04) E100)E93a)V00)
215/45R17 245/40R17 A01) bis A10)
N225) K04) E100)E93a)V00)
225/45R17 245/40R17 A01) bis A10)
K04) E100)E93a)V00)
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx

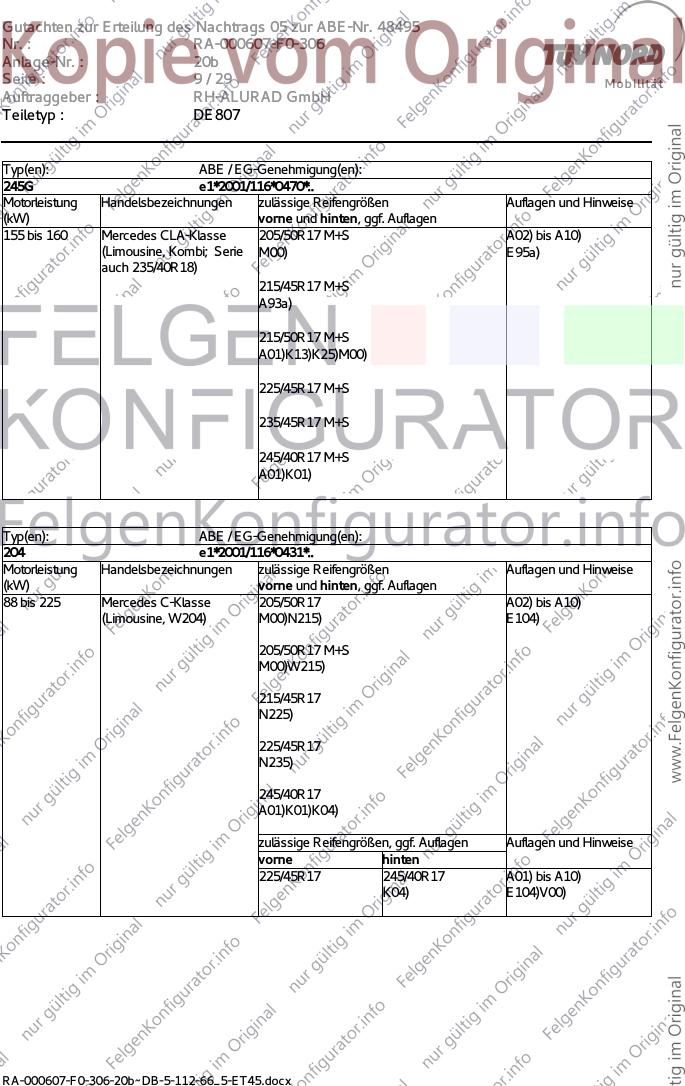

Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 9 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 160 Mercedes CLA-Klasse 205/50R17 M+S A02) bis A10)
(Limousine, Kombi; Serie M00) E95a)
auch 235/40R18)
215/45R17 M+S
A93a)
215/50R17 M+S
A01)K13)K25)M00)
225/45R17 M+S
235/45R17 M+S
245/40R17 M+S
A01)K01)
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 225 Mercedes C-Klasse 205/50R17 A02) bis A10)
(Limousine, W204) M00)N215) E104)
205/50R17 M+S
M00)W215)
215/45R17
N225)
225/45R17
N235)
245/40R17
A01)K01)K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R17 245/40R17 A01) bis A10)
K04) E104)V00)
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 10 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
204K e1*2001/116*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 200 Mercedes C-Klasse 205/50R17 A02) bis A10)
(Kombi, S204) M00)N215) E104)
205/50R17 M+S
M00)W215)
215/45R17
N225)
225/45R17
N235)
245/40R17
A01)K01)K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R17 245/40R17 A01) bis A10)
K04) E104)V00)
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 11 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
115 bis 225 Mercedes C-Klasse 205/50R17 A02) bis A10)
(Coupe, C204) M00)N215) E110)
205/50R17 M+S
M00)W215)
215/45R17
A94)N225)
225/45R17
N235)
235/40R17
N245)
235/45R17
G2G)N245)
245/40R17
A01)K01)K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R17 245/40R17 A01) bis A10)
K04) E110)V00)
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 12 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
115 bis 180 Mercedes C-Klasse 225/45R17 A02) bis A10)
(Coupe, C205) A94)N235) B100)E110a)
225/45R17 M+S
A94)
225/50R17
N235)
225/50R17 M+S
235/45R17
A94)N245)
235/45R17 M+S
A94)
245/45R17
A94a)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/50R17 245/45R17 A02) bis A10)
A94a) B100)E110a)V00)
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 13 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 245 Mercedes C-Klasse 205/50R17 A02) bis A10)
(Limousine, W205) A94)M00)N215) B100)E103)
205/50R17 M+S
A94)M00)W215)
205/55R17
A94)M00)N215)
205/55R17 M+S
A94)M00)W215)
215/50R17
A94)M00)N225)
215/50R17 M+S
A94)M00)W225)
215/55R17
G4K)M00)N225)
215/55R17 M+S
G4K)M00)W225)
225/45R17
A94)N235)
225/45R17 M+S
A94)
225/50R17
A01)A94a)K01)K04)N235)
225/50R17 M+S
A01)A94a)K01)K04)
235/45R17
A94)N245)
235/45R17 M+S
A94)
245/45R17
A01)A94a)K01)K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/50R17 245/45R17 A01) bis A10)
K01) A94a)K04) B100)E103)V00)
225/50R17 255/45R17 A01) bis A10)
K01) K04) B100)E103)GB6)V00)
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 14 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 15 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
204K e1*2001/116*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 245 Mercedes C-Klasse 205/50R17 A02) bis A10)
(Kombi, S205) A94)M00)N215) B100)E103)EF0)
205/50R17 M+S
A94)M00)W215)
205/55R17
A94)GCT)M00)N215)
205/55R17 M+S
A94)GCT)M00)W215)
215/50R17
A94)GCT)M00)N225)
215/50R17 M+S
A94)GCT)M00)W225)
215/55R17
G4K)M00)N225)
215/55R17 M+S
G4K)M00)W225)
225/45R17
A94)N235)
225/45R17 M+S
A94)
225/50R17
A01)A94a)GCT)K01)K04)N235)
225/50R17 M+S
A01)A94a)GCT)K01)K04)
235/45R17
A94)GCT)N245)
235/45R17 M+S
A94)GCT)
245/45R17
A01)A94a)GCT)K01)K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/50R17 245/45R17 A01) bis A10)
K01) A94a)K04) B100)E103)EF0)GCT)V0
0)
225/50R17 255/45R17 A01) bis A10)
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx

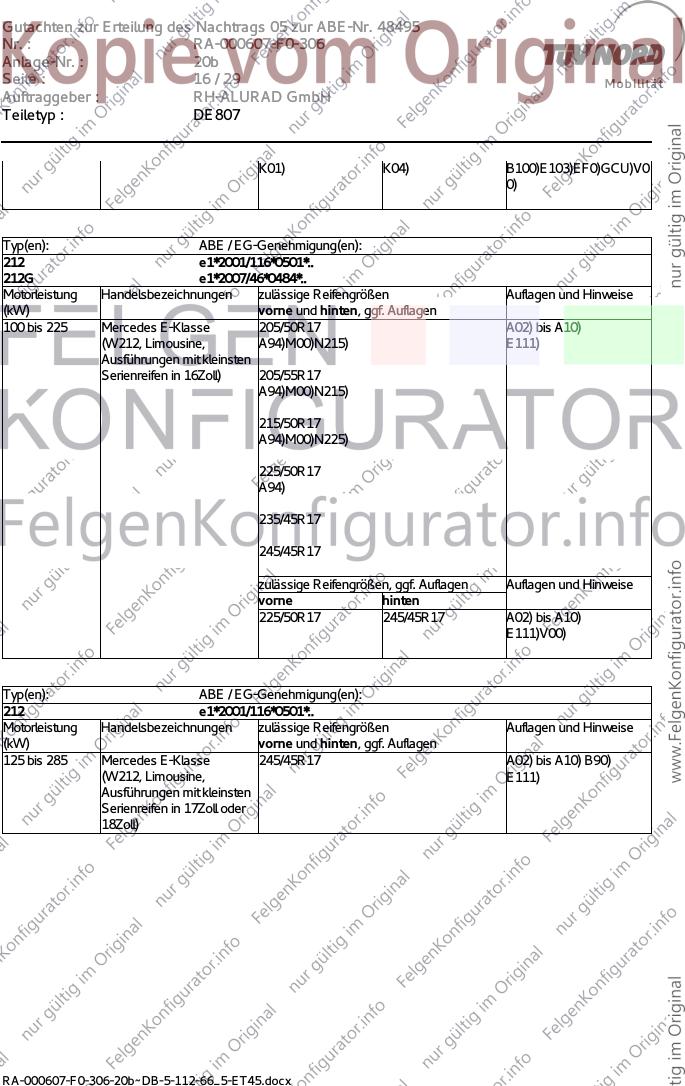

Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 16 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
K01) K04) B100)E103)EF0)GCU)V0
0)
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
212G e1*2007/46*0484*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 225 Mercedes E-Klasse 205/50R17 A02) bis A10)
(W212, Limousine, A94)M00)N215) E111)
Ausführungen mit kleinsten
Serienreifen in 16Zoll) 205/55R17
A94)M00)N215)
215/50R17
A94)M00)N225)
225/50R17
A94)
235/45R17
245/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/50R17 245/45R17 A02) bis A10)
E111)V00)
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
125 bis 285 Mercedes E-Klasse 245/45R17 A02) bis A10) B90)
(W212, Limousine, E111)
Ausführungen mit kleinsten
Serienreifen in 17Zoll oder
18Zoll)
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 17 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807

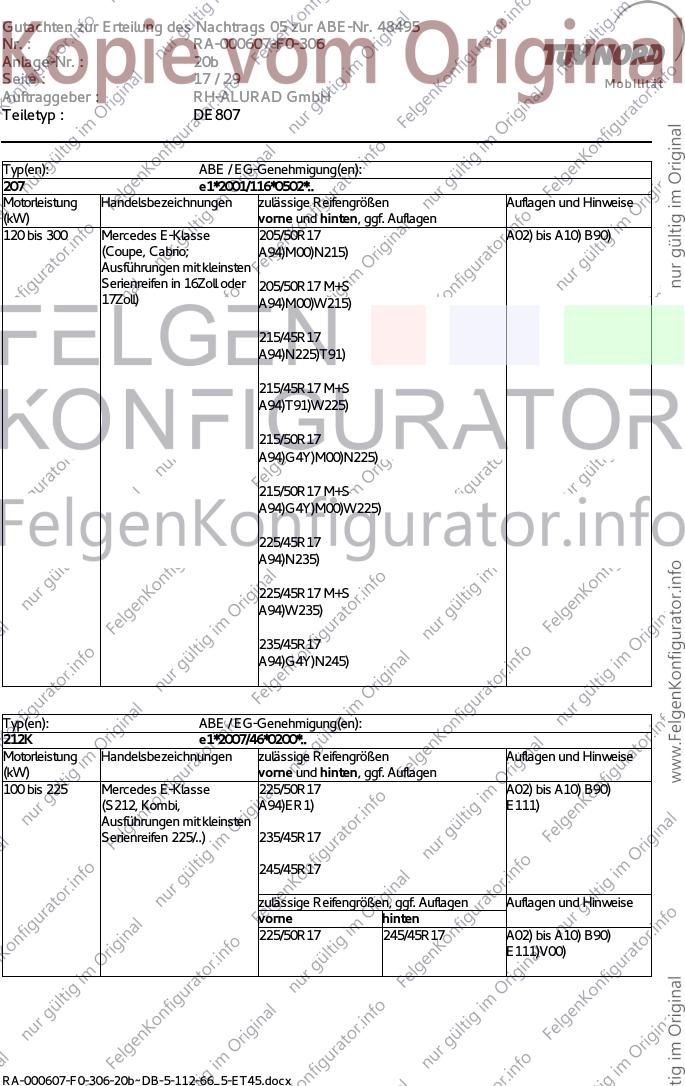

Typ(en): ABE / EG-Genehmigung(en):
207 e1*2001/116*0502*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 300 Mercedes E-Klasse 205/50R17 A02) bis A10) B90)
(Coupe, Cabrio; A94)M00)N215)
Ausführungen mit kleinsten
Serienreifen in 16Zoll oder 205/50R17 M+S
17Zoll) A94)M00)W215)
215/45R17
A94)N225)T91)
215/45R17 M+S
A94)T91)W225)
215/50R17
A94)G4Y)M00)N225)
215/50R17 M+S
A94)G4Y)M00)W225)
225/45R17
A94)N235)
225/45R17 M+S
A94)W235)
235/45R17
A94)G4Y)N245)
Typ(en): ABE / EG-Genehmigung(en):
212K e1*2007/46*0200*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 225 Mercedes E-Klasse 225/50R17 A02) bis A10) B90)
(S212, Kombi, A94)ER1) E111)
Ausführungen mit kleinsten
Serienreifen 225/..) 235/45R17
245/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/50R17 245/45R17 A02) bis A10) B90)
E111)V00)
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 18 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
212K e1*2007/46*0200*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
125 bis 285 Mercedes E-Klasse 245/45R17 A02) bis A10)B90)
(S212, Kombi, E111)
Ausführungen mit kleinsten
Serienreifen 245/..)
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 155 Mercedes GLA 215/60R17 A02) bis A10)
M00)
225/55R17
225/60R17
A01)K120)
235/55R17
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 225 Mercedes GLK 235/55R17 A02) bis A10)
235/60R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/60R17 255/55R17 A01) bis A10)
K04) V00)
235/60R17 275/50R17 A01) bis A10)
K02) V00)
Typ: 639
ABE / EG-Genehmigung: e9*2001/116*0048*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 190 Vito, Viano 225/55R17 A01) bis A10)E07)ER2)
(W/V 639) K04)
235/50R17
K03)
e9*2001/116*0048*13 1470-1650/1470-1650 5/112/66,5
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 19 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807

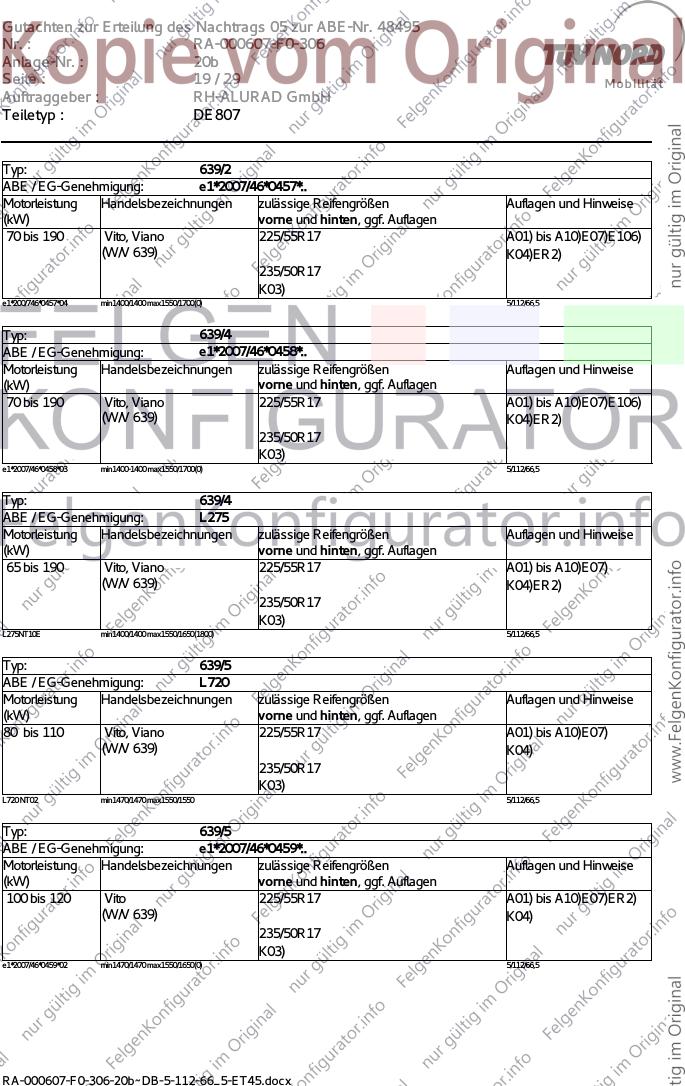

Typ: 639/2
ABE / EG-Genehmigung: e1*2007/46*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 190 Vito, Viano 225/55R17 A01) bis A10)E07)E106)
(W/V 639) K04)ER2)
235/50R17
K03)
e1*200/746*0457*04 min1400/1400 max1550/1700(0) 5/112/66,5
Typ: 639/4
ABE / EG-Genehmigung: e1*2007/46*0458*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 190 Vito, Viano 225/55R17 A01) bis A10)E07)E106)
(W/V 639) K04)ER2)
235/50R17
K03)
e1*2007/46*0458*03 min1400-1400 max1550/1700(0) 5/112/66,5
Typ: 639/4
ABE / EG-Genehmigung: L275
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 190 Vito, Viano 225/55R17 A01) bis A10)E07)
(W/V 639) K04)ER2)
235/50R17
K03)
L275NT10E min1400/1400 max1550/1650(1800) 5/112/66,5
Typ: 639/5
ABE / EG-Genehmigung: L720
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 110 Vito, Viano 225/55R17 A01) bis A10)E07)
(W/V 639) K04)
235/50R17
K03)
L720 NT02 min1470/1470 max1550/1550 5/112/66,5
Typ: 639/5
ABE / EG-Genehmigung: e1*2007/46*0459*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 120 Vito 225/55R17 A01) bis A10)E07)ER2)
(W/V 639) K04)
235/50R17
K03)
e1*2007/46*0459*02 min1470/1470 max1550/1650(0) 5/112/66,5
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx

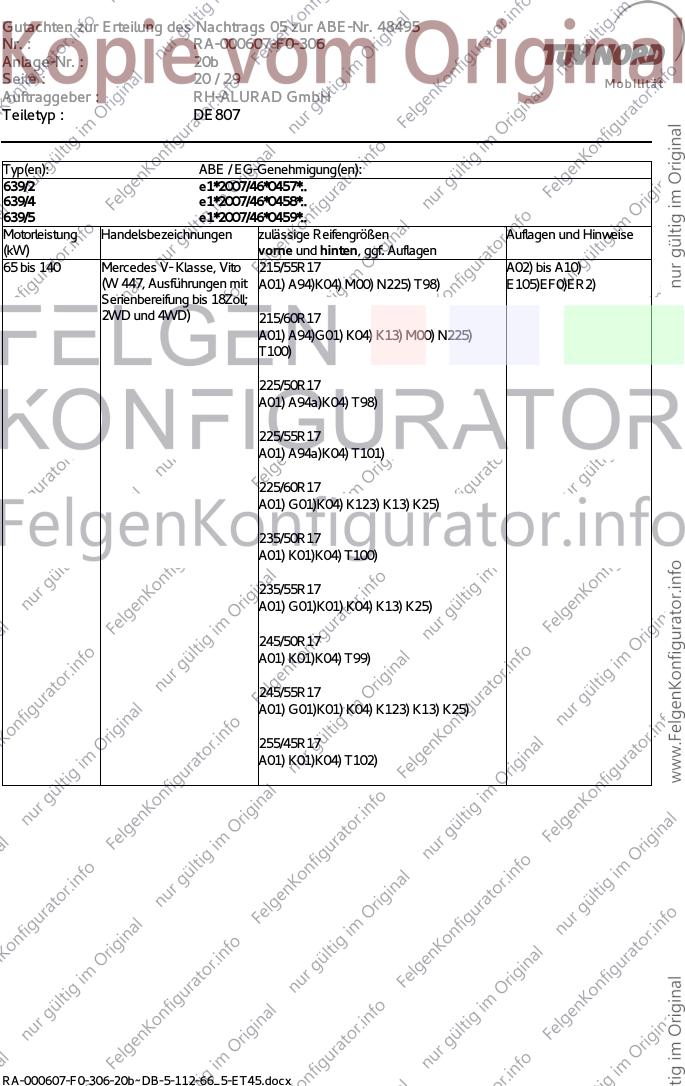

Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 20 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
639/2 e1*2007/46*0457*..
639/4 e1*2007/46*0458*..
639/5 e1*2007/46*0459*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 140 Mercedes V- Klasse, Vito 215/55R17 A02) bis A10)
(W 447, Ausführungen mit A01) A94)K04) M00) N225) T98) E105)EF0)ER2)
Serienbereifung bis 18Zoll;
2WD und 4WD) 215/60R17
A01) A94)G01) K04) K13) M00) N225)
T100)
225/50R17
A01) A94a)K04) T98)
225/55R17
A01) A94a)K04) T101)
225/60R17
A01) G01)K04) K123) K13) K25)
235/50R17
A01) K01)K04) T100)
235/55R17
A01) G01)K01) K04) K13) K25)
245/50R17
A01) K01)K04) T99)
245/55R17
A01) G01)K01) K04) K123) K13) K25)
255/45R17
A01) K01)K04) T102)
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 21 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
639/2 e1*2007/46*0457*..
639/4 e1*2007/46*0458*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 140 Mercedes V- Klasse, Vito 225/55R17 A02) bis A10)
(W 447, Ausführungen mit A01) A94a)K04) E105)ER2)
kleinster Serienbereifung
in19Zoll; 2WD und 4WD) 225/60R17
A01) K04)K123) K13) K25)
235/50R17
A01) G01)K01) K04) T100)
235/55R17
A01) K01)K04) K13) K25)
245/50R17
A01) K01)K04) T99)
245/55R17
A01) K01)K04) K123) K13) K25)
255/45R17
A01) G01)K01) K04)
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 22 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
Typ(en): ABE / EG-Genehmigung(en):
639/2 e1*2007/46*0457*..
639/4 e1*2007/46*0458*..
639/4 L275
639/5 e1*2007/46*0459*..
639/5 L720
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 190 Mercedes Vito, Viano (2. 215/55R17 A02) bis A10)
Generation) A01) A94)K01) K04) M00) N225) T98) E106)EF0)ER2)
(W/V 639, Ausführungen
mit kleinster Serienbereifung 225/50R17
in 16/17/18Zoll) A01) A94)K01) K04) T98)
225/55R17
A01) K01)K04)
235/50R17
A01) K01)K04) T100)
245/45R17
A01) K01)K04) T99)
245/50R17
A01) K01)K02) T99)
255/45R17
A01) K01)K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 23 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei
Fahrzeugen mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig.
Die Ventile müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen
möglichst kurz sein und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen die serienmäßigen Befestigungsteile verwendet
werden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
Aufgrund unterschiedlicher Bremsanlagen, je nach Fahrzeugtyp, ist es möglich, dass
unterhalb des Felgentiefbetts keine Klebegewichte montiert werden können.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B90) Nicht zulässig an Fahrzeug-Ausführungen mit folgender Bremsanlage:
- Achse 1 mit belüfteter Bremsscheibe Ø 344x32mm
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx

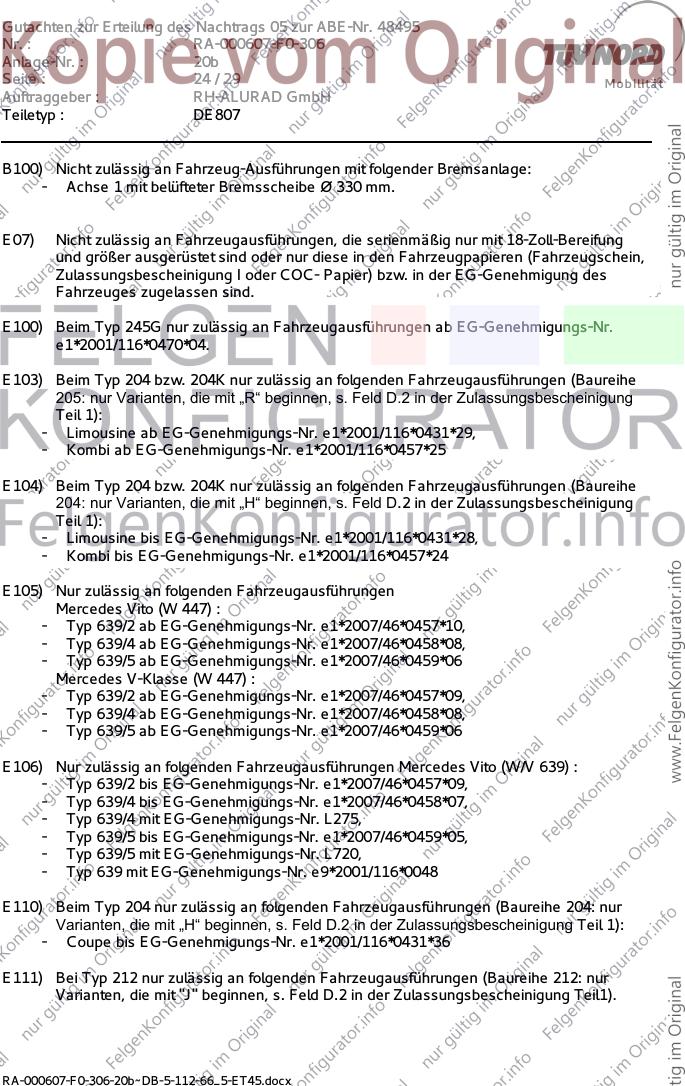

Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 24 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
B100) Nicht zulässig an Fahrzeug-Ausführungen mit folgender Bremsanlage:
- Achse 1 mit belüfteter Bremsscheibe Ø 330 mm.
E07) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 18-Zoll-Bereifung
und größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
E100) Beim Typ 245G nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e1*2001/116*0470*04.
E103) Beim Typ 204 bzw. 204K nur zulässig an folgenden Fahrzeugausführungen (Baureihe
205: nur Varianten, die mit „R“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung
Teil 1):
- Limousine ab EG-Genehmigungs-Nr. e1*2001/116*0431*29,
- Kombi ab EG-Genehmigungs-Nr. e1*2001/116*0457*25
E104) Beim Typ 204 bzw. 204K nur zulässig an folgenden Fahrzeugausführungen (Baureihe
204: nur Varianten, die mit „H“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung
Teil 1):
- Limousine bis EG-Genehmigungs-Nr. e1*2001/116*0431*28,
- Kombi bis EG-Genehmigungs-Nr. e1*2001/116*0457*24
E105) Nur zulässig an folgenden Fahrzeugausführungen
Mercedes Vito (W 447) :
- Typ 639/2 ab EG-Genehmigungs-Nr. e1*2007/46*0457*10,
- Typ 639/4 ab EG-Genehmigungs-Nr. e1*2007/46*0458*08,
- Typ 639/5 ab EG-Genehmigungs-Nr. e1*2007/46*0459*06
Mercedes V-Klasse (W 447) :
- Typ 639/2 ab EG-Genehmigungs-Nr. e1*2007/46*0457*09,
- Typ 639/4 ab EG-Genehmigungs-Nr. e1*2007/46*0458*08,
- Typ 639/5 ab EG-Genehmigungs-Nr. e1*2007/46*0459*06
E106) Nur zulässig an folgenden Fahrzeugausführungen Mercedes Vito (W/V 639) :
- Typ 639/2 bis EG-Genehmigungs-Nr. e1*2007/46*0457*09,
- Typ 639/4 bis EG-Genehmigungs-Nr. e1*2007/46*0458*07,
- Typ 639/4 mit EG-Genehmigungs-Nr. L275,
- Typ 639/5 bis EG-Genehmigungs-Nr. e1*2007/46*0459*05,
- Typ 639/5 mit EG-Genehmigungs-Nr. L720,
- Typ 639 mit EG-Genehmigungs-Nr. e9*2001/116*0048
E110) Beim Typ 204 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 204: nur
Varianten, die mit „H“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil 1):
- Coupe bis EG-Genehmigungs-Nr. e1*2001/116*0431*36
E111) Bei Typ 212 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 212: nur
Varianten, die mit "J" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil1).
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 25 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807

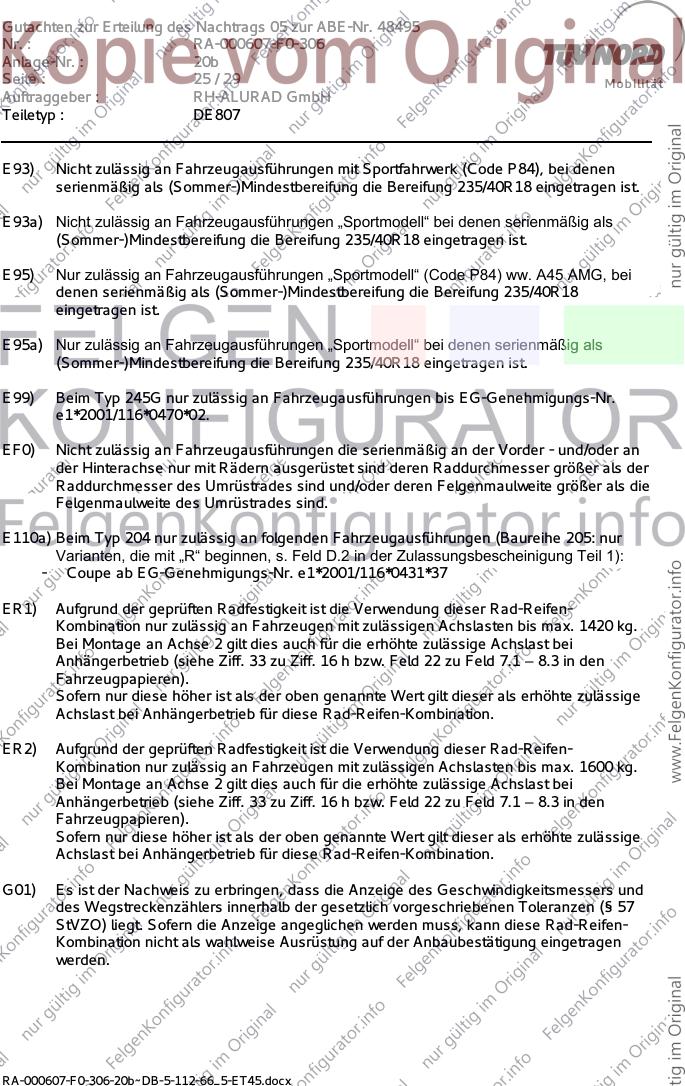

E93) Nicht zulässig an Fahrzeugausführungen mit Sportfahrwerk (Code P84), bei denen
serienmäßig als (Sommer-)Mindestbereifung die Bereifung 235/40R18 eingetragen ist.
E93a) Nicht zulässig an Fahrzeugausführungen „Sportmodell“ bei denen serienmäßig als
(Sommer-)Mindestbereifung die Bereifung 235/40R18 eingetragen ist.
E95) Nur zulässig an Fahrzeugausführungen „Sportmodell“ (Code P84) ww. A45 AMG, bei
denen serienmäßig als (Sommer-)Mindestbereifung die Bereifung 235/40R18
eingetragen ist.
E95a) Nur zulässig an Fahrzeugausführungen „Sportmodell“ bei denen serienmäßig als
(Sommer-)Mindestbereifung die Bereifung 235/40R18 eingetragen ist.
E99) Beim Typ 245G nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr.
e1*2001/116*0470*02.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an
der Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
E110a) Beim Typ 204 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 205: nur
Varianten, die mit „R“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil 1):
- Coupe ab EG-Genehmigungs-Nr. e1*2001/116*0431*37
ER1) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-
Kombination nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1420 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
ER2) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-
Kombination nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1600 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx

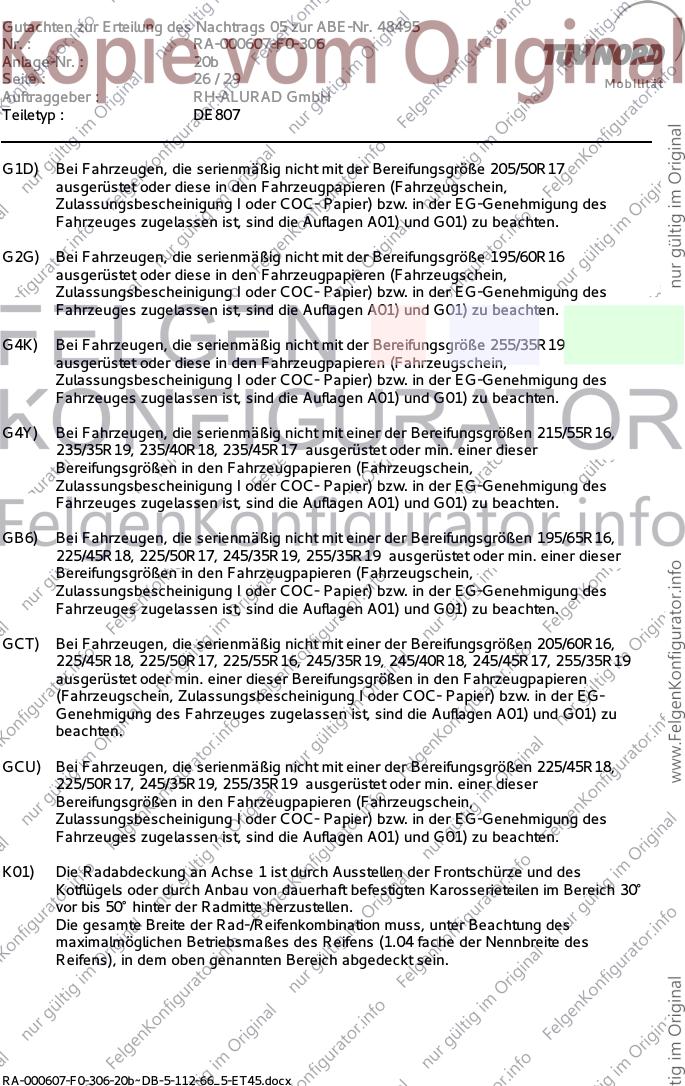

Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 26 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
G1D) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 205/50R17
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G2G) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 195/60R16
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G4K) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 255/35R19
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G4Y) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R16,
235/35R19, 235/40R18, 235/45R17 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GB6) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R16,
225/45R18, 225/50R17, 245/35R19, 255/35R19 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GCT) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/60R16,
225/45R18, 225/50R17, 225/55R16, 245/35R19, 245/40R18, 245/45R17, 255/35R19
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
GCU) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/45R18,
225/50R17, 245/35R19, 255/35R19 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 27 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K120) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen ist die
Kunststoffverbreiterung der Radhauskante im Bereich von 45° vor und 45° hinter der
Radmitte um 10 mm zu kürzen.
K123) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende
Maßnahmen erforderlich:
- Im Bereich der Oberkante Stoßfänger sind die Kunststoff- und Blechlasche um 15mm
nach vorne hin zu kürzen und die Befestigungsschraube um das gleiche Maß zu
versetzen,
- die Ausbuchtung des Kunststoffinnenkotflügels im gleichen Bereich ist
auszuschneiden,
- die Radhauskante im Bereich Oberkante Stoßfänger ist auf eine Restbreite von 2 mm
zu kürzen.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile
entsprechend zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen
Schutzleiste bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 28 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807

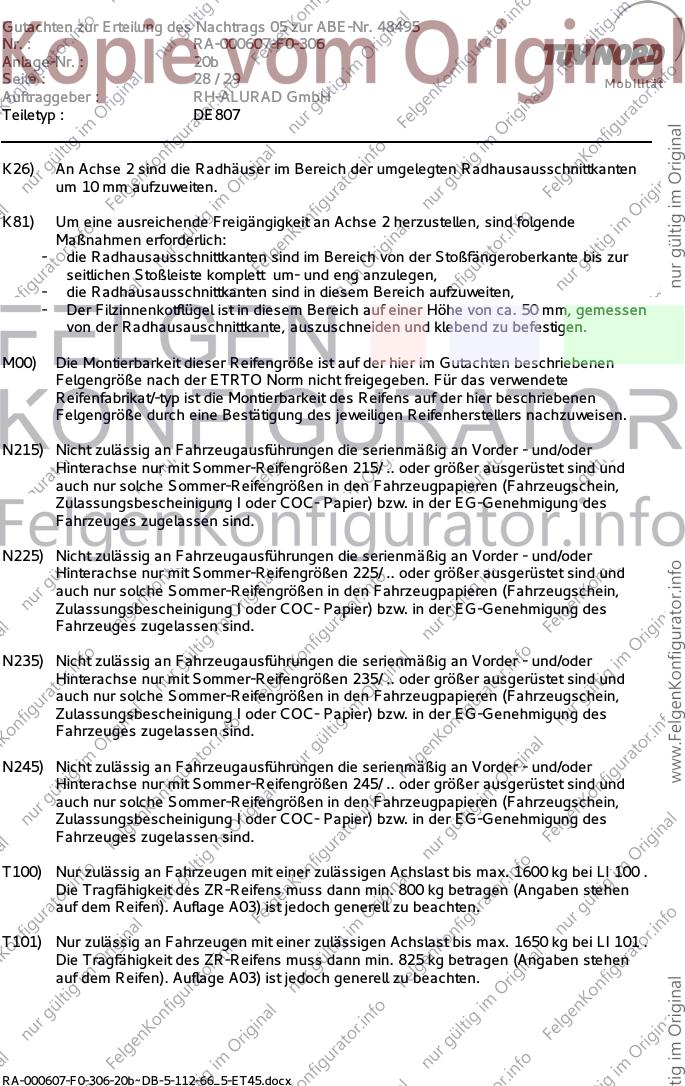

K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K81) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende
Maßnahmen erforderlich:
- die Radhausausschnittkanten sind im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste komplett um- und eng anzulegen,
- die Radhausausschnittkanten sind in diesem Bereich aufzuweiten,
- Der Filzinnenkotflügel ist in diesem Bereich auf einer Höhe von ca. 50 mm, gemessen
von der Radhausauschnittkante, auszuschneiden und klebend zu befestigen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T100) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1600 kg bei LI 100 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 800 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T101) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1650 kg bei LI 101 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 825 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48495
Nr. : RA-000607-F0-306
Anlage-Nr. : 20b
Seite : 29 / 29 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE807

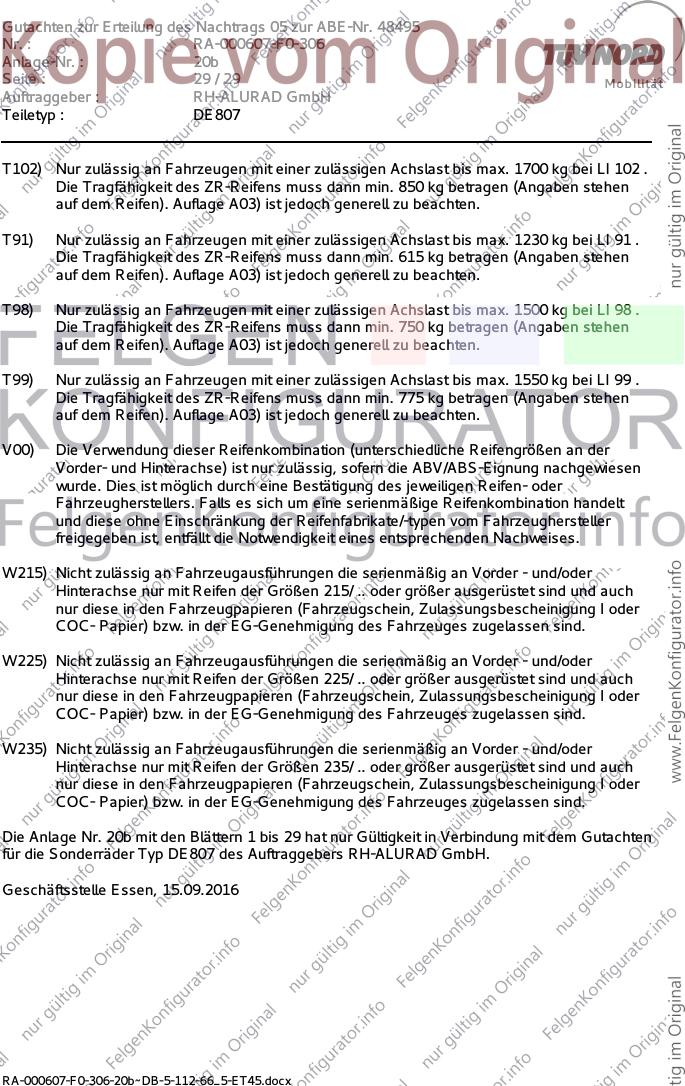

T102) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1700 kg bei LI 102 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 850 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T98) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1500 kg bei LI 98 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 750 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T99) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1550 kg bei LI 99 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 775 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers. Falls es sich um eine serienmäßige Reifenkombination handelt
und diese ohne Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller
freigegeben ist, entfällt die Notwendigkeit eines entsprechenden Nachweises.
W215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Reifen der Größen 215/ .. oder größer ausgerüstet sind und auch
nur diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
W225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Reifen der Größen 225/ .. oder größer ausgerüstet sind und auch
nur diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
W235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Reifen der Größen 235/ .. oder größer ausgerüstet sind und auch
nur diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage Nr. 20b mit den Blättern 1 bis 29 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ DE807 des Auftraggebers RH-ALURAD GmbH.
Geschäftsstelle Essen, 15.09.2016
RA-000607-F0-306-20b~DB-5-112-66_5-ET45.docx
