GUTACHTEN zur ABE Nr. 50933 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55025016 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5 J x 18 H2 Typ 19268
Hersteller O.Z. Spa
Seite 1 von 6
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad zur Verwendung an Achse 2
Modell MSW25
Typ 19268
Radgröße 8.5 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
004 19268 004 / ohne Ring 5/112/66,45 49 725 2150
Kennzeichnungen
KBA-Nummer 50933
Herstellerzeichen OZ
Radtyp und Ausführung 19268 004
Radgröße 8.5 J x 18 H2
Einpresstiefe ET 49
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kegel 60° 130 27 81720114
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50933 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55025016 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5 J x 18 H2 Typ 19268
Hersteller O.Z. Spa

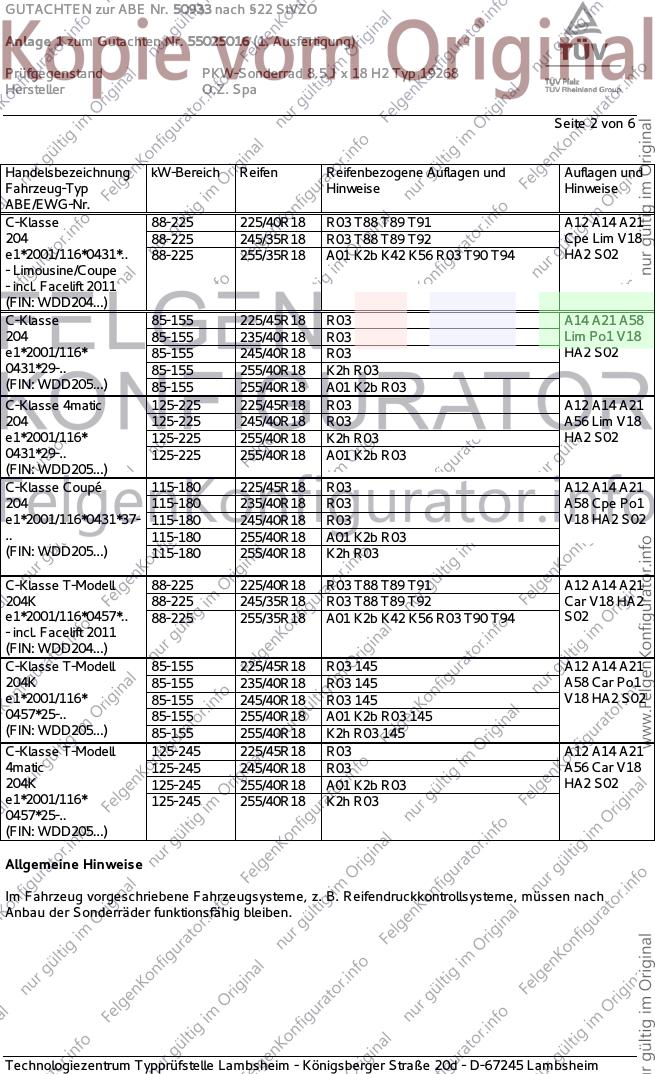

Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 88-225 225/40R18 R03 T88 T89 T91 A12 A14 A21
204 88-225 245/35R18 R03 T88 T89 T92 Cpe Lim V18
e1*2001/116*0431*.. 88-225 255/35R18 A01 K2b K42 K56 R03 T90 T94 HA2 S02
- Limousine/Coupe
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-155 225/45R18 R03 A14 A21 A58
204 85-155 235/40R18 R03 Lim Po1 V18
e1*2001/116* 85-155 245/40R18 R03 HA2 S02
0431*29-.. 85-155 255/40R18 K2h R03
(FIN: WDD205...) 85-155 255/40R18 A01 K2b R03
C-Klasse 4matic 125-225 225/45R18 R03 A12 A14 A21
204 125-225 245/40R18 R03 A56 Lim V18
e1*2001/116* 125-225 255/40R18 K2h R03 HA2 S02
0431*29-.. 125-225 255/40R18 A01 K2b R03
(FIN: WDD205...)
C-Klasse Coupé 115-180 225/45R18 R03 A12 A14 A21
204 115-180 235/40R18 R03 A58 Cpe Po1
e1*2001/116*0431*37- 115-180 245/40R18 R03 V18 HA2 S02
.. 115-180 255/40R18 A01 K2b R03
(FIN: WDD205...) 115-180 255/40R18 K2h R03
C-Klasse T-Modell 88-225 225/40R18 R03 T88 T89 T91 A12 A14 A21
204K 88-225 245/35R18 R03 T88 T89 T92 Car V18 HA2
e1*2001/116*0457*.. 88-225 255/35R18 A01 K2b K42 K56 R03 T90 T94 S02
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 85-155 225/45R18 R03 145 A12 A14 A21
204K 85-155 235/40R18 R03 145 A58 Car Po1
e1*2001/116* 85-155 245/40R18 R03 145 V18 HA2 S02
0457*25-.. 85-155 255/40R18 A01 K2b R03 145
(FIN: WDD205...) 85-155 255/40R18 K2h R03 145
C-Klasse T-Modell 125-245 225/45R18 R03 A12 A14 A21
4matic 125-245 245/40R18 R03 A56 Car V18
204K 125-245 255/40R18 A01 K2b R03 HA2 S02
e1*2001/116* 125-245 255/40R18 K2h R03
0457*25-..
(FIN: WDD205...)
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Sonderräder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50933 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55025016 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5 J x 18 H2 Typ 19268
Hersteller O.Z. Spa

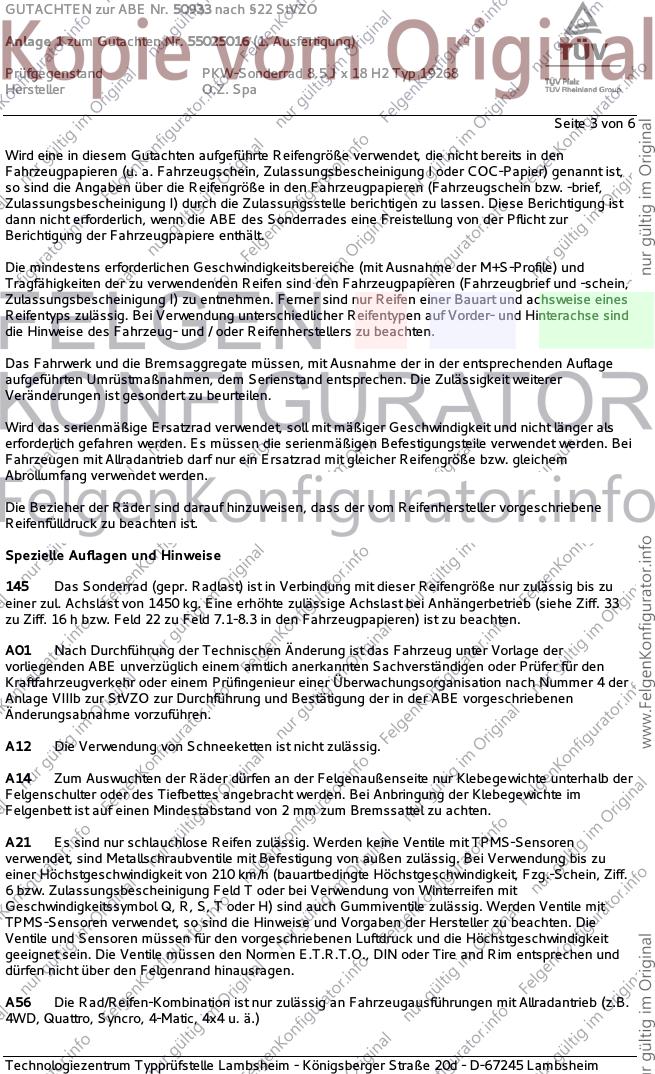

Seite 3 von 6
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50933 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55025016 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5 J x 18 H2 Typ 19268
Hersteller O.Z. Spa
Seite 4 von 6
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
HA2 Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 2 sind nur
zulässig in Verbindung mit denen in Anlage 20, Gutachten Nummer 55001813, Ausfertigung 1
(RADTYP 19216) für die Achse 1 genannten Radreifenkombination. Es gelten die jeweiligen Auflagen
und Hinweise.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Po1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 318 mm an Achse 1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50933 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55025016 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5 J x 18 H2 Typ 19268
Hersteller O.Z. Spa
Seite 5 von 6
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 19. April 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50933 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55025016 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5 J x 18 H2 Typ 19268
Hersteller O.Z. Spa
Seite 6 von 6
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Januar 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 19. April 2016
Pohl 00248138.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
