Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49437*03
Gerät: Sonderräder für Pkw
7 J x 16 H2
Typ: OX06 7016
§ 22 49437*03
Inhaber der ABE und Reifen Gundlach GmbH
Hersteller: DE-56316 Raubach
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 49437
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

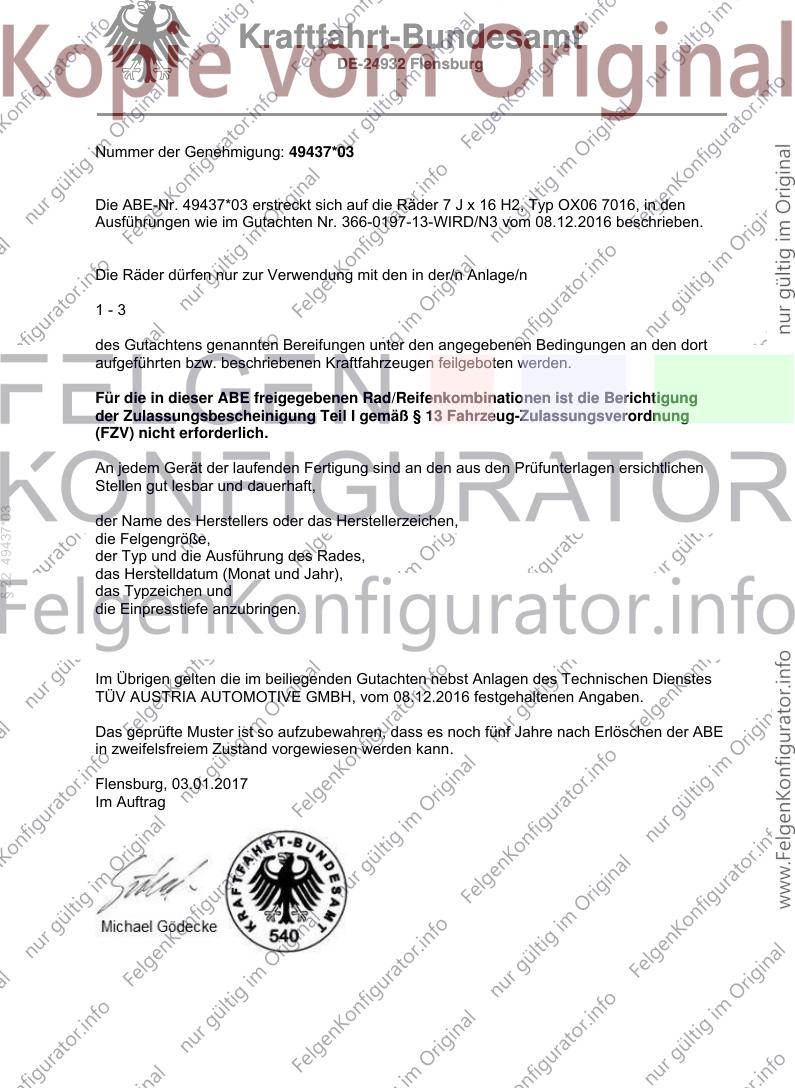

Nummer der Genehmigung: 49437*03
Die ABE-Nr. 49437*03 erstreckt sich auf die Räder 7 J x 16 H2, Typ OX06 7016, in den
Ausführungen wie im Gutachten Nr. 366-0197-13-WIRD/N3 vom 08.12.2016 beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
1-3
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
§ 22 49437*03
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
TÜV AUSTRIA AUTOMOTIVE GMBH, vom 08.12.2016 festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 03.01.2017
Im Auftrag
Gutachten 366-0197-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49437
ANLAGE: 2 Radtyp: OX06 7016
Hersteller: Reifen Gundlach GmbH Stand: 08.12.2016
__________________________________________________________________________________________________________________
Seite: 1 von 16

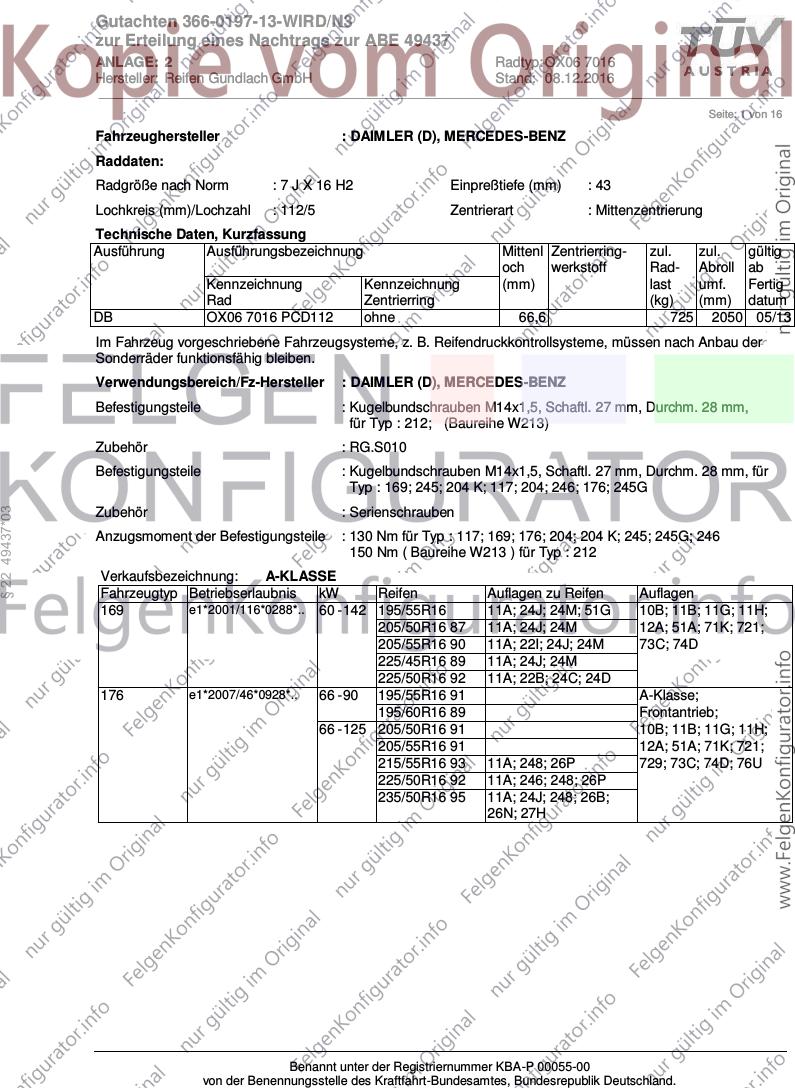

Fahrzeughersteller : DAIMLER (D), MERCEDES-BENZ
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 43
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
DB OX06 7016 PCD112 ohne 66,6 725 2050 05/13
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : DAIMLER (D), MERCEDES-BENZ
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 28 mm,
für Typ : 212; (Baureihe W213)
Zubehör : RG.S010
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 28 mm, für
Typ : 169; 245; 204 K; 117; 204; 246; 176; 245G
Zubehör : Serienschrauben
§ 22 49437*03
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : 117; 169; 176; 204; 204 K; 245; 245G; 246
150 Nm ( Baureihe W213 ) für Typ : 212
Verkaufsbezeichnung: A-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
169 e1*2001/116*0288*.. 60 - 142 195/55R16 11A; 24J; 24M; 51G 10B; 11B; 11G; 11H;
205/50R16 87 11A; 24J; 24M 12A; 51A; 71K; 721;
205/55R16 90 11A; 22I; 24J; 24M 73C; 74D
225/45R16 89 11A; 24J; 24M
225/50R16 92 11A; 22B; 24C; 24D
176 e1*2007/46*0928*.. 66 - 90 195/55R16 91 A-Klasse;
195/60R16 89 Frontantrieb;
66 - 125 205/50R16 91 10B; 11B; 11G; 11H;
205/55R16 91 12A; 51A; 71K; 721;
215/55R16 93 11A; 248; 26P 729; 73C; 74D; 76U
225/50R16 92 11A; 246; 248; 26P
235/50R16 95 11A; 24J; 248; 26B;
26N; 27H
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0197-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49437
ANLAGE: 2 Radtyp: OX06 7016
Hersteller: Reifen Gundlach GmbH Stand: 08.12.2016
__________________________________________________________________________________________________________________
Seite: 2 von 16

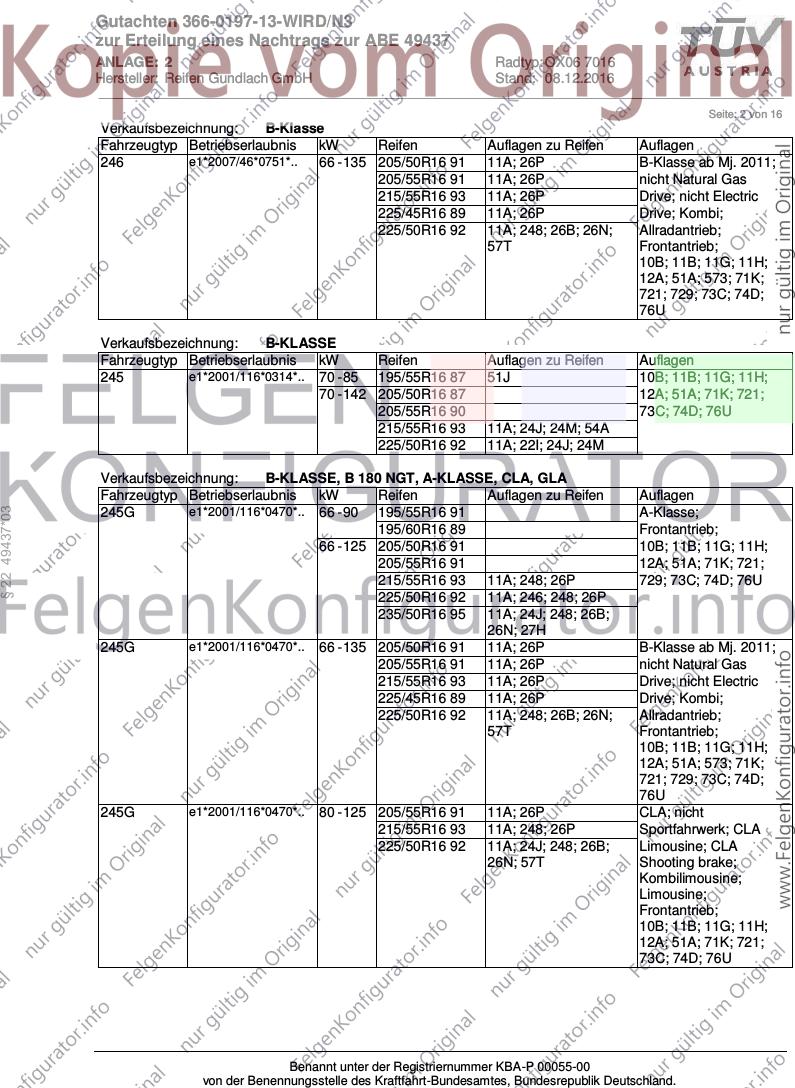

Verkaufsbezeichnung: B-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
246 e1*2007/46*0751*.. 66 - 135 205/50R16 91 11A; 26P B-Klasse ab Mj. 2011;
205/55R16 91 11A; 26P nicht Natural Gas
215/55R16 93 11A; 26P Drive; nicht Electric
225/45R16 89 11A; 26P Drive; Kombi;
225/50R16 92 11A; 248; 26B; 26N; Allradantrieb;
57T Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
76U
Verkaufsbezeichnung: B-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245 e1*2001/116*0314*.. 70 - 85 195/55R16 87 51J 10B; 11B; 11G; 11H;
70 - 142 205/50R16 87 12A; 51A; 71K; 721;
205/55R16 90 73C; 74D; 76U
215/55R16 93 11A; 24J; 24M; 54A
225/50R16 92 11A; 22I; 24J; 24M
Verkaufsbezeichnung: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 66 - 90 195/55R16 91 A-Klasse;
§ 22 49437*03
195/60R16 89 Frontantrieb;
66 - 125 205/50R16 91 10B; 11B; 11G; 11H;
205/55R16 91 12A; 51A; 71K; 721;
215/55R16 93 11A; 248; 26P 729; 73C; 74D; 76U
225/50R16 92 11A; 246; 248; 26P
235/50R16 95 11A; 24J; 248; 26B;
26N; 27H
245G e1*2001/116*0470*.. 66 - 135 205/50R16 91 11A; 26P B-Klasse ab Mj. 2011;
205/55R16 91 11A; 26P nicht Natural Gas
215/55R16 93 11A; 26P Drive; nicht Electric
225/45R16 89 11A; 26P Drive; Kombi;
225/50R16 92 11A; 248; 26B; 26N; Allradantrieb;
57T Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
76U
245G e1*2001/116*0470*.. 80 - 125 205/55R16 91 11A; 26P CLA; nicht
215/55R16 93 11A; 248; 26P Sportfahrwerk; CLA
225/50R16 92 11A; 24J; 248; 26B; Limousine; CLA
26N; 57T Shooting brake;
Kombilimousine;
Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0197-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49437
ANLAGE: 2 Radtyp: OX06 7016
Hersteller: Reifen Gundlach GmbH Stand: 08.12.2016
__________________________________________________________________________________________________________________
Seite: 3 von 16
Verkaufsbezeichnung: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 80 - 90 205/55R16 91 11A; 26B; 26N CLA; Sportfahrwerk;
80 - 125 215/55R16 93 11A; 248; 26B; 26J CLA Limousine; CLA
225/50R16 92 11A; 24J; 248; 26B; Shooting brake;
26J; 57T Kombilimousine;
Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 76U
245G e1*2001/116*0470*.. 65 205/60R16 92 B-Klasse ab Mj. 2011;
215/55R16 93 electric drive; Kombi;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74D; 76U

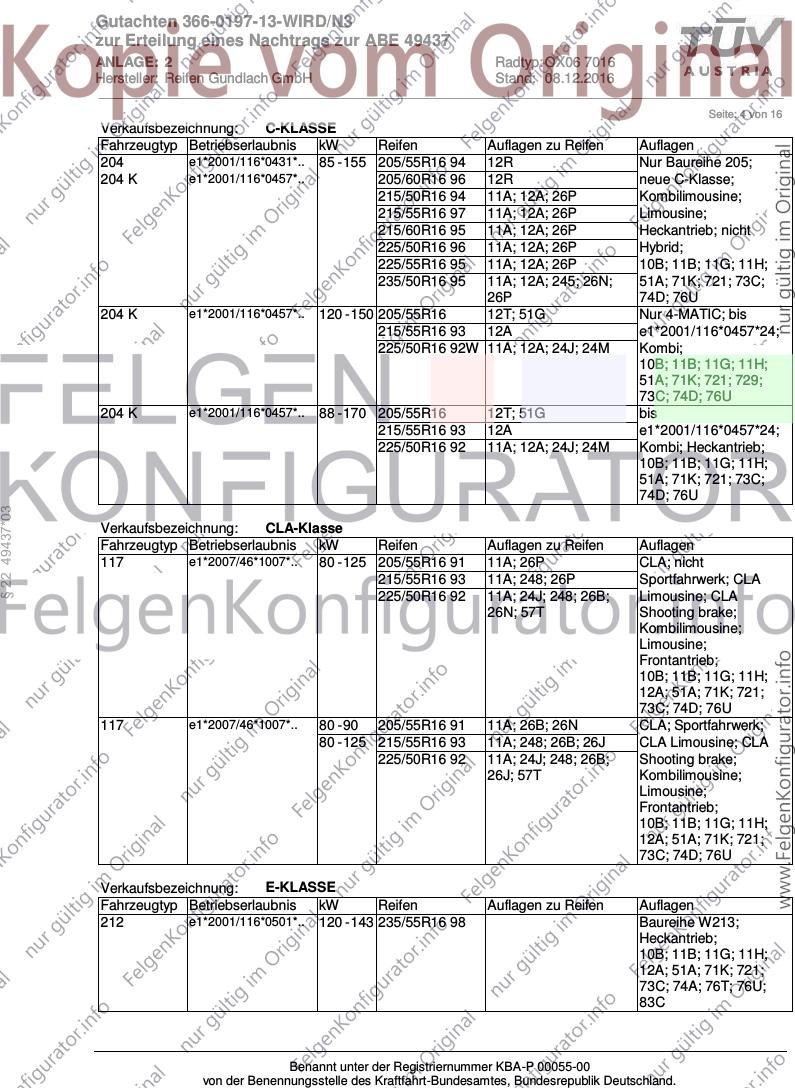

Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 e1*2001/116*0431*.. 88 - 170 205/55R16 12T; 51G Nur Baureihe 204;
215/55R16 93 12A Limousine;
225/50R16 12A; 51G Heckantrieb;
10B; 11B; 11G; 11H;
§ 22 49437*03
51A; 71K; 721; 73C;
74D; 76U
204 e1*2001/116*0431*.. 120 - 170 205/55R16 12T; 51G Nur Baureihe 204; Nur
215/55R16 93 12A 4-MATIC; Limousine;
225/50R16 12A; 51G 10B; 11B; 11G; 11H;
51A; 71K; 721; 729;
73C; 74D; 76U
204 e1*2001/116*0431*.. 150 205/55R16 94 12R Nur Baureihe 205;
204 K e1*2001/116*0457*.. 205/60R16 96 12R neue C-Klasse;
215/50R16 94 11A; 12A; 26P Kombilimousine;
215/55R16 97 11A; 12A; 26P Limousine;
215/60R16 95 11A; 12A; 26P Heckantrieb; nur
150 - 155 225/50R16 96Y 11A; 12A; 26P Hybrid;
225/55R16 95Y 11A; 12A; 26P 10B; 11B; 11G; 11H;
235/50R16 95Y 11A; 12A; 245; 26N; 51A; 71K; 721; 73C;
26P 74D; 75I; 76U
204 e1*2001/116*0431*.. 115 195/60R16 51G bis
115 - 150 205/50R16 91 e1*2001/116*0431*36;
205/55R16 51G Coupe; Heckantrieb;
215/55R16 93 11A; 26P 10B; 11B; 11G; 11H;
225/45R16 89Y 5FM; 685 12K; 51A; 71K; 721;
225/50R16 92 11A; 26P 729; 73C; 74D; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0197-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49437
ANLAGE: 2 Radtyp: OX06 7016
Hersteller: Reifen Gundlach GmbH Stand: 08.12.2016
__________________________________________________________________________________________________________________
Seite: 4 von 16
Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 e1*2001/116*0431*.. 85 - 155 205/55R16 94 12R Nur Baureihe 205;
204 K e1*2001/116*0457*.. 205/60R16 96 12R neue C-Klasse;
215/50R16 94 11A; 12A; 26P Kombilimousine;
215/55R16 97 11A; 12A; 26P Limousine;
215/60R16 95 11A; 12A; 26P Heckantrieb; nicht
225/50R16 96 11A; 12A; 26P Hybrid;
225/55R16 95 11A; 12A; 26P 10B; 11B; 11G; 11H;
235/50R16 95 11A; 12A; 245; 26N; 51A; 71K; 721; 73C;
26P 74D; 76U
204 K e1*2001/116*0457*.. 120 - 150 205/55R16 12T; 51G Nur 4-MATIC; bis
215/55R16 93 12A e1*2001/116*0457*24;
225/50R16 92W 11A; 12A; 24J; 24M Kombi;
10B; 11B; 11G; 11H;
51A; 71K; 721; 729;
73C; 74D; 76U
204 K e1*2001/116*0457*.. 88 - 170 205/55R16 12T; 51G bis
215/55R16 93 12A e1*2001/116*0457*24;
225/50R16 92 11A; 12A; 24J; 24M Kombi; Heckantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74D; 76U
§ 22 49437*03
Verkaufsbezeichnung: CLA-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
117 e1*2007/46*1007*.. 80 - 125 205/55R16 91 11A; 26P CLA; nicht
215/55R16 93 11A; 248; 26P Sportfahrwerk; CLA
225/50R16 92 11A; 24J; 248; 26B; Limousine; CLA
26N; 57T Shooting brake;
Kombilimousine;
Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 76U
117 e1*2007/46*1007*.. 80 - 90 205/55R16 91 11A; 26B; 26N CLA; Sportfahrwerk;
80 - 125 215/55R16 93 11A; 248; 26B; 26J CLA Limousine; CLA
225/50R16 92 11A; 24J; 248; 26B; Shooting brake;
26J; 57T Kombilimousine;
Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 76U
Verkaufsbezeichnung: E-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
212 e1*2001/116*0501*.. 120 - 143 235/55R16 98 Baureihe W213;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 76T; 76U;
83C
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0197-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49437
ANLAGE: 2 Radtyp: OX06 7016
Hersteller: Reifen Gundlach GmbH Stand: 08.12.2016
__________________________________________________________________________________________________________________
Seite: 5 von 16

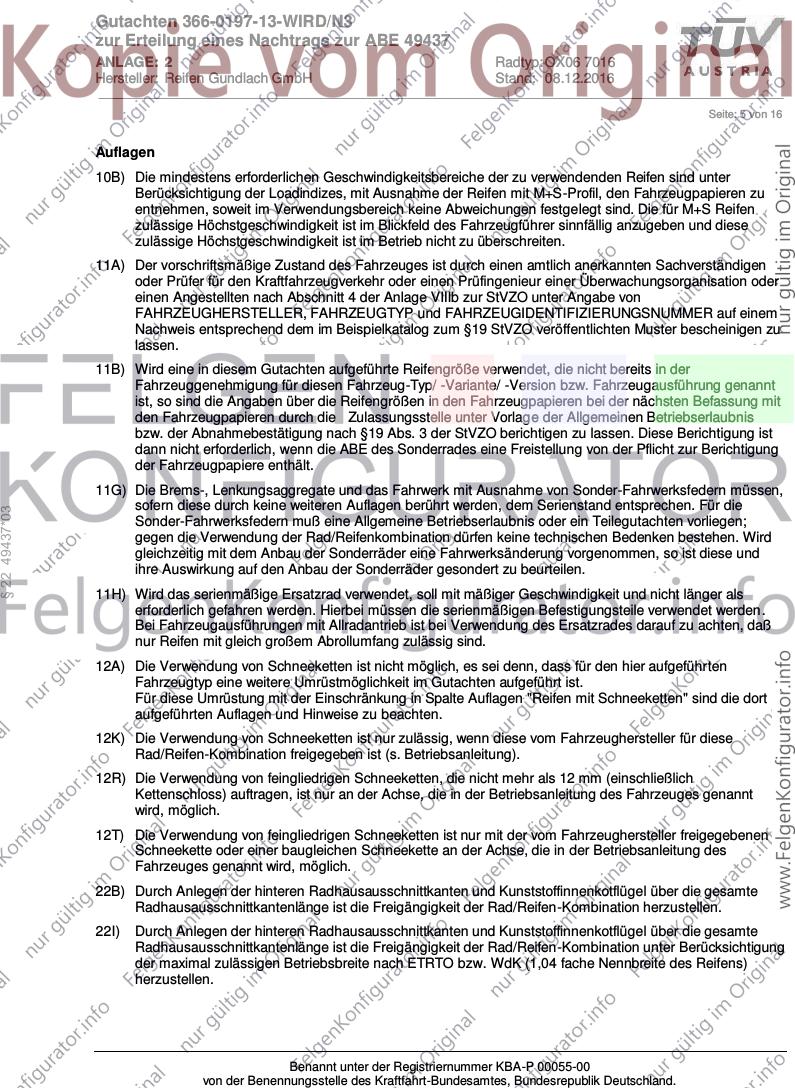

Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
§ 22 49437*03
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0197-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49437
ANLAGE: 2 Radtyp: OX06 7016
Hersteller: Reifen Gundlach GmbH Stand: 08.12.2016
__________________________________________________________________________________________________________________
Seite: 6 von 16

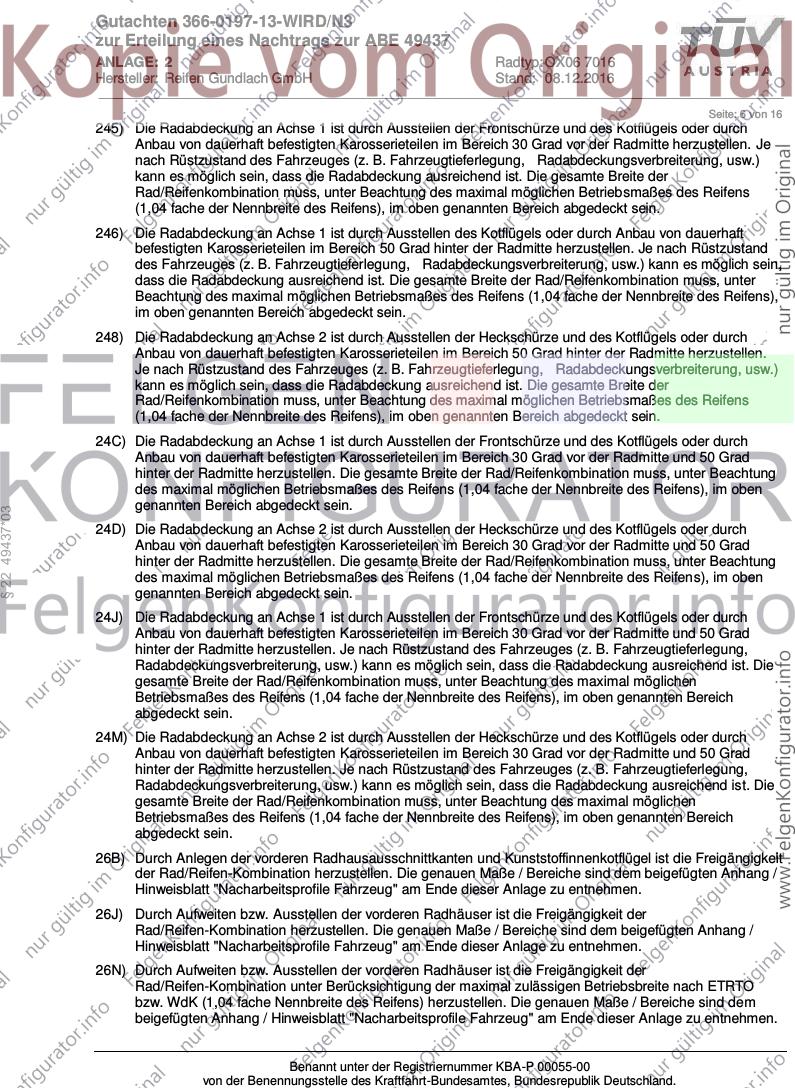

245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
§ 22 49437*03
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.

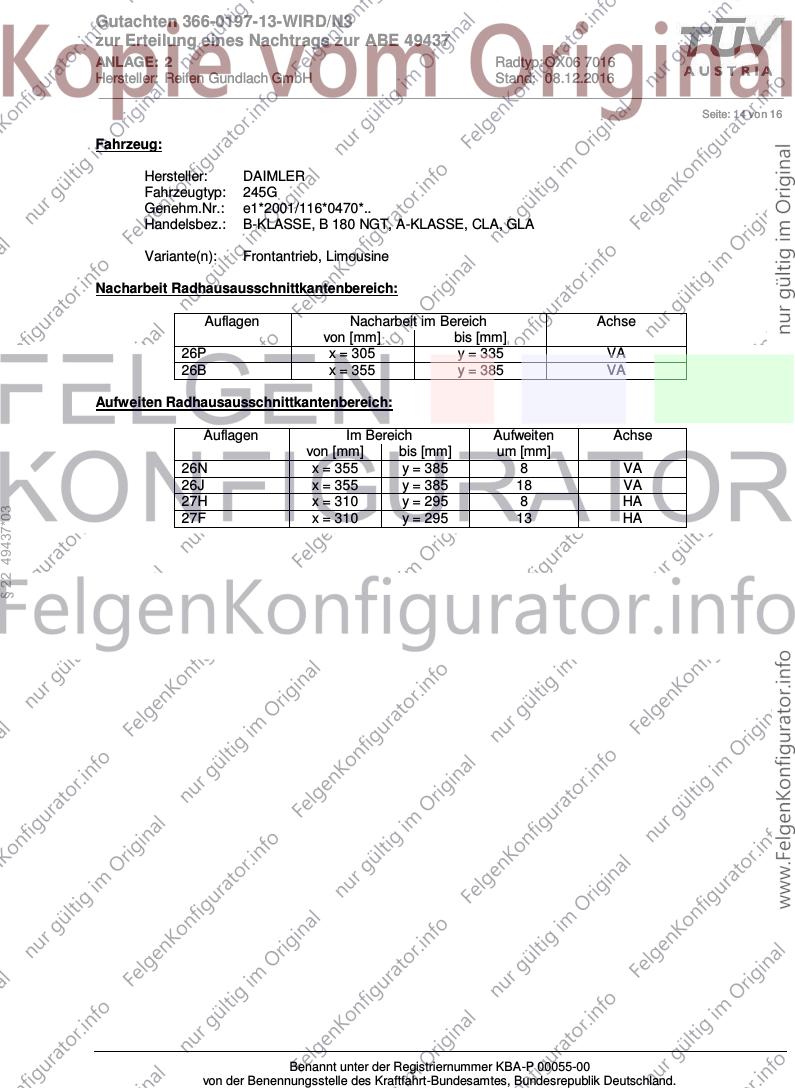

26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0197-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49437
ANLAGE: 2 Radtyp: OX06 7016
Hersteller: Reifen Gundlach GmbH Stand: 08.12.2016
__________________________________________________________________________________________________________________
Seite: 7 von 16

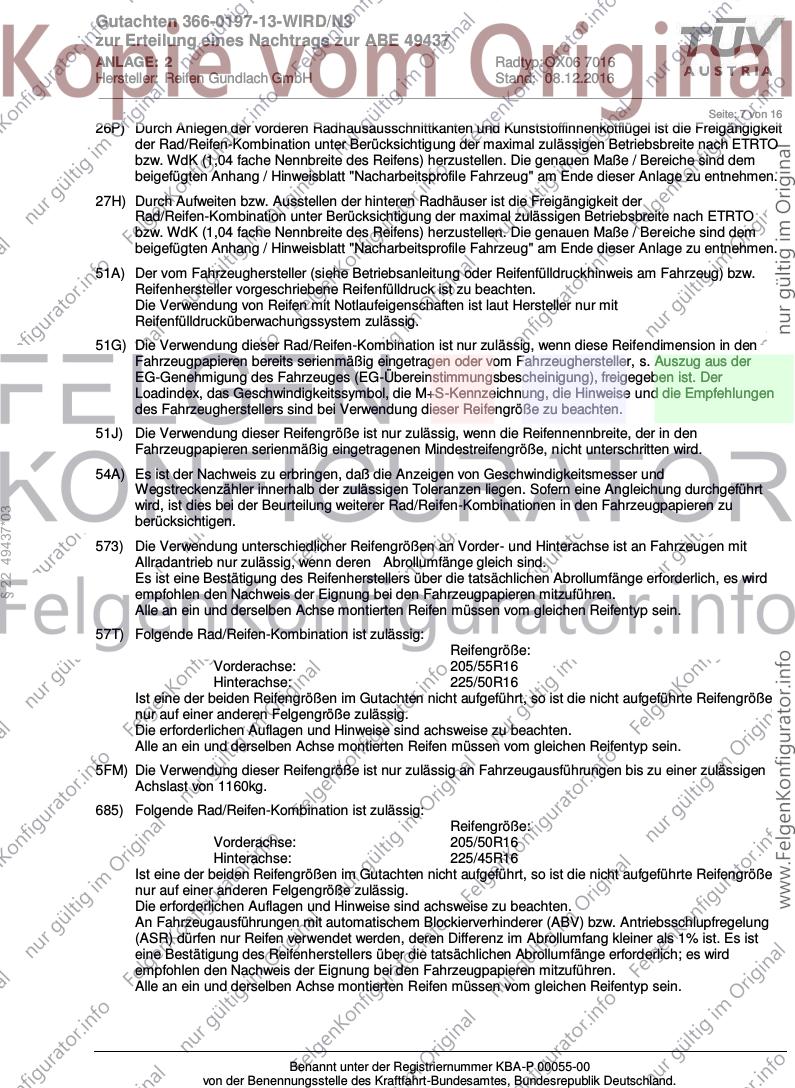

26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
§ 22 49437*03
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R16
Hinterachse: 225/50R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
685) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/50R16
Hinterachse: 225/45R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0197-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49437
ANLAGE: 2 Radtyp: OX06 7016
Hersteller: Reifen Gundlach GmbH Stand: 08.12.2016
__________________________________________________________________________________________________________________
Seite: 8 von 16

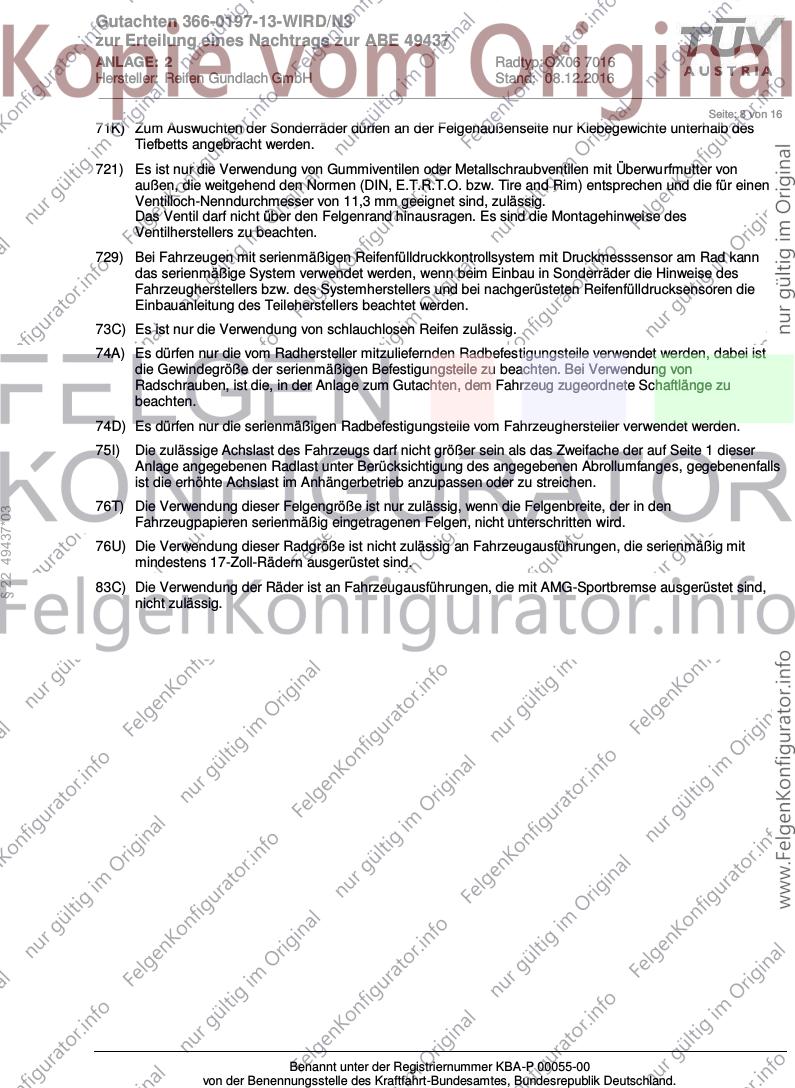

71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
§ 22 49437*03
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
83C) Die Verwendung der Räder ist an Fahrzeugausführungen, die mit AMG-Sportbremse ausgerüstet sind,
nicht zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0197-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49437
ANLAGE: 2 Radtyp: OX06 7016
Hersteller: Reifen Gundlach GmbH Stand: 08.12.2016
__________________________________________________________________________________________________________________

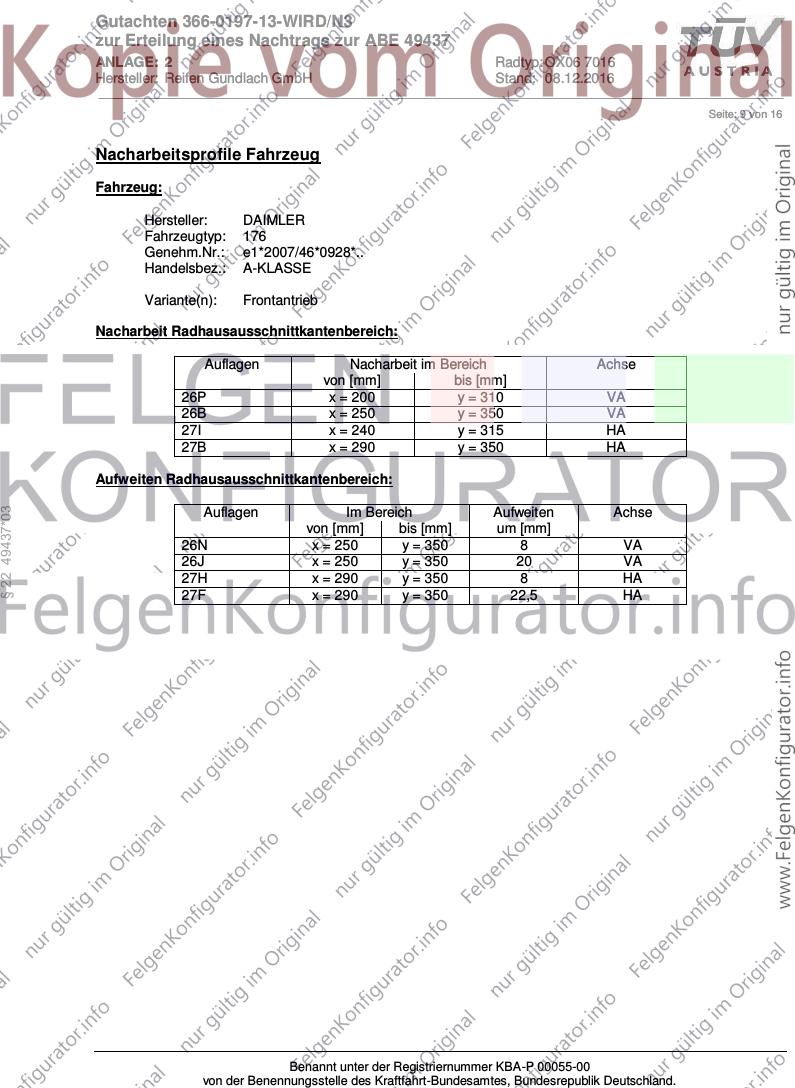

Seite: 9 von 16
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 176
Genehm.Nr.: e1*2007/46*0928*..
Handelsbez.: A-KLASSE
Variante(n): Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 310 VA
26B x = 250 y = 350 VA
27I x = 240 y = 315 HA
27B x = 290 y = 350 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 49437*03
von [mm] bis [mm] um [mm]
26N x = 250 y = 350 8 VA
26J x = 250 y = 350 20 VA
27H x = 290 y = 350 8 HA
27F x = 290 y = 350 22,5 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0197-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49437
ANLAGE: 2 Radtyp: OX06 7016
Hersteller: Reifen Gundlach GmbH Stand: 08.12.2016
__________________________________________________________________________________________________________________

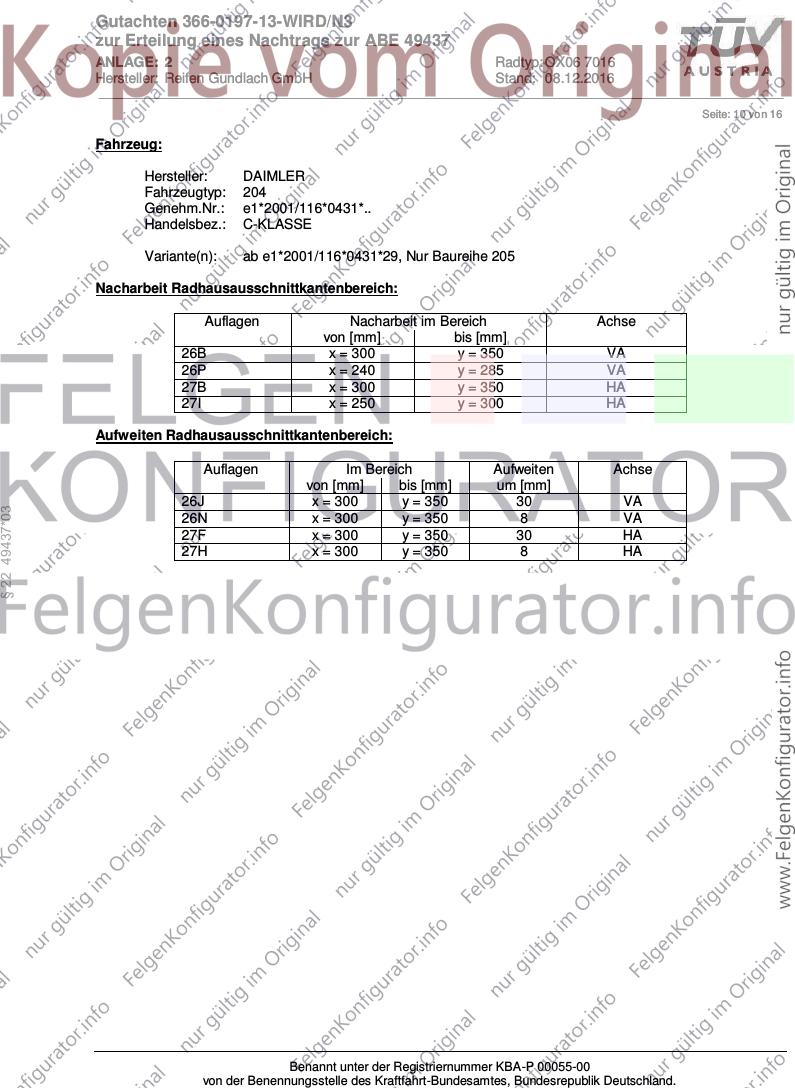

Seite: 10 von 16
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204
Genehm.Nr.: e1*2001/116*0431*..
Handelsbez.: C-KLASSE
Variante(n): ab e1*2001/116*0431*29, Nur Baureihe 205
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 350 VA
26P x = 240 y = 285 VA
27B x = 300 y = 350 HA
27I x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 350 30 VA
§ 22 49437*03
26N x = 300 y = 350 8 VA
27F x = 300 y = 350 30 HA
27H x = 300 y = 350 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0197-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49437
ANLAGE: 2 Radtyp: OX06 7016
Hersteller: Reifen Gundlach GmbH Stand: 08.12.2016
__________________________________________________________________________________________________________________

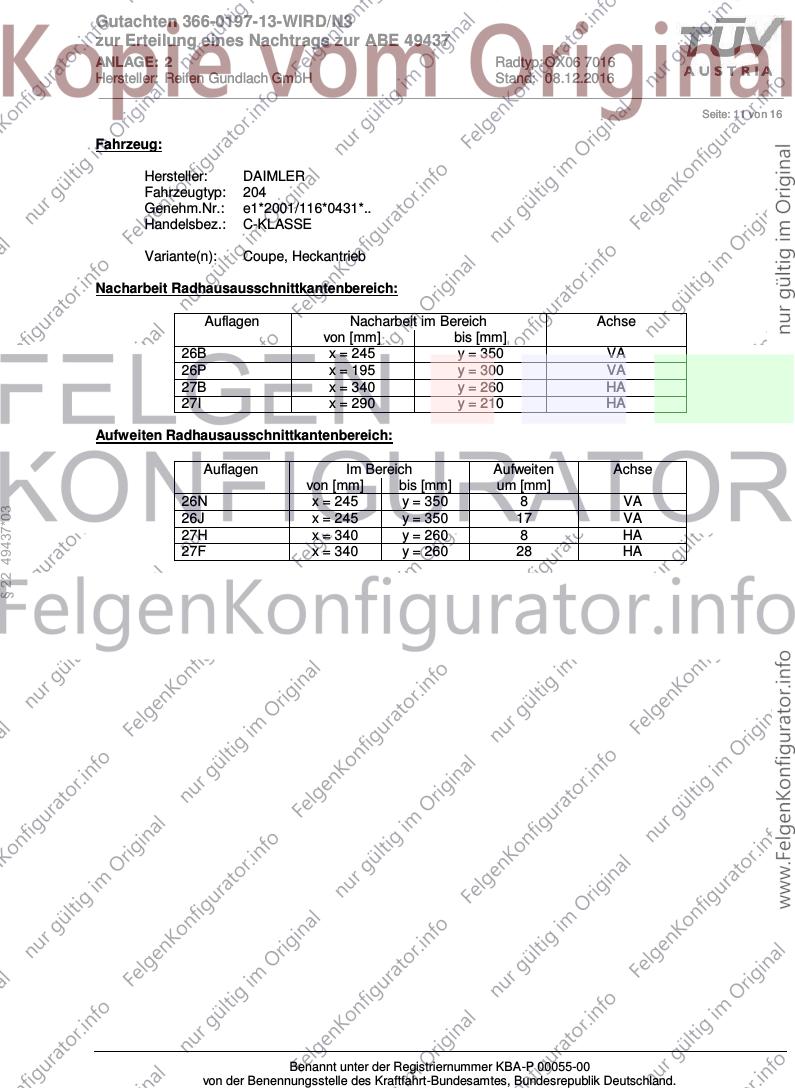

Seite: 11 von 16
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204
Genehm.Nr.: e1*2001/116*0431*..
Handelsbez.: C-KLASSE
Variante(n): Coupe, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 245 y = 350 VA
26P x = 195 y = 300 VA
27B x = 340 y = 260 HA
27I x = 290 y = 210 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 245 y = 350 8 VA
§ 22 49437*03
26J x = 245 y = 350 17 VA
27H x = 340 y = 260 8 HA
27F x = 340 y = 260 28 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0197-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49437
ANLAGE: 2 Radtyp: OX06 7016
Hersteller: Reifen Gundlach GmbH Stand: 08.12.2016
__________________________________________________________________________________________________________________

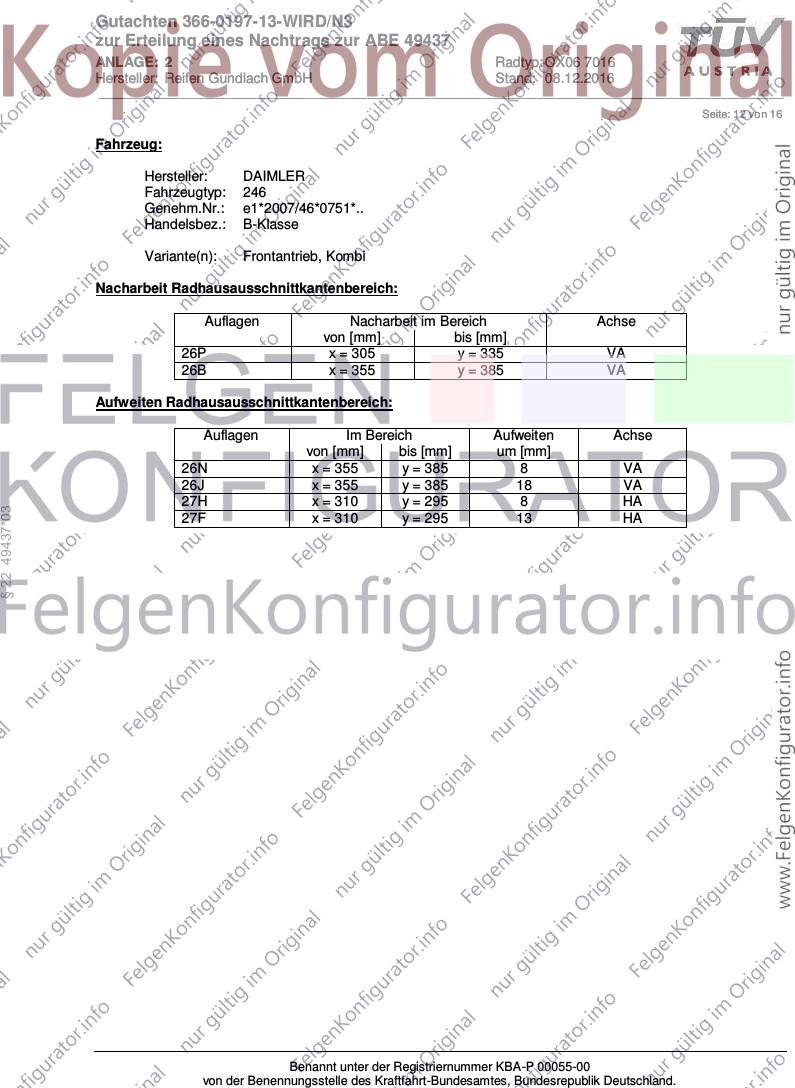

Seite: 12 von 16
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 246
Genehm.Nr.: e1*2007/46*0751*..
Handelsbez.: B-Klasse
Variante(n): Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 305 y = 335 VA
26B x = 355 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 355 y = 385 8 VA
26J x = 355 y = 385 18 VA
27H x = 310 y = 295 8 HA
§ 22 49437*03
27F x = 310 y = 295 13 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0197-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49437
ANLAGE: 2 Radtyp: OX06 7016
Hersteller: Reifen Gundlach GmbH Stand: 08.12.2016
__________________________________________________________________________________________________________________
Seite: 13 von 16
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 117
Genehm.Nr.: e1*2007/46*1007*..
Handelsbez.: CLA-Klasse
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 355 y = 385 VA
26P x = 305 y = 335 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 355 y = 385 18 VA
26N x = 355 y = 385 8 VA
27H x = 310 y = 295 8 HA
§ 22 49437*03
27F x = 310 y = 295 13 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0197-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49437
ANLAGE: 2 Radtyp: OX06 7016
Hersteller: Reifen Gundlach GmbH Stand: 08.12.2016
__________________________________________________________________________________________________________________
Seite: 14 von 16
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 305 y = 335 VA
26B x = 355 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 355 y = 385 8 VA
26J x = 355 y = 385 18 VA
27H x = 310 y = 295 8 HA
§ 22 49437*03
27F x = 310 y = 295 13 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0197-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49437
ANLAGE: 2 Radtyp: OX06 7016
Hersteller: Reifen Gundlach GmbH Stand: 08.12.2016
__________________________________________________________________________________________________________________

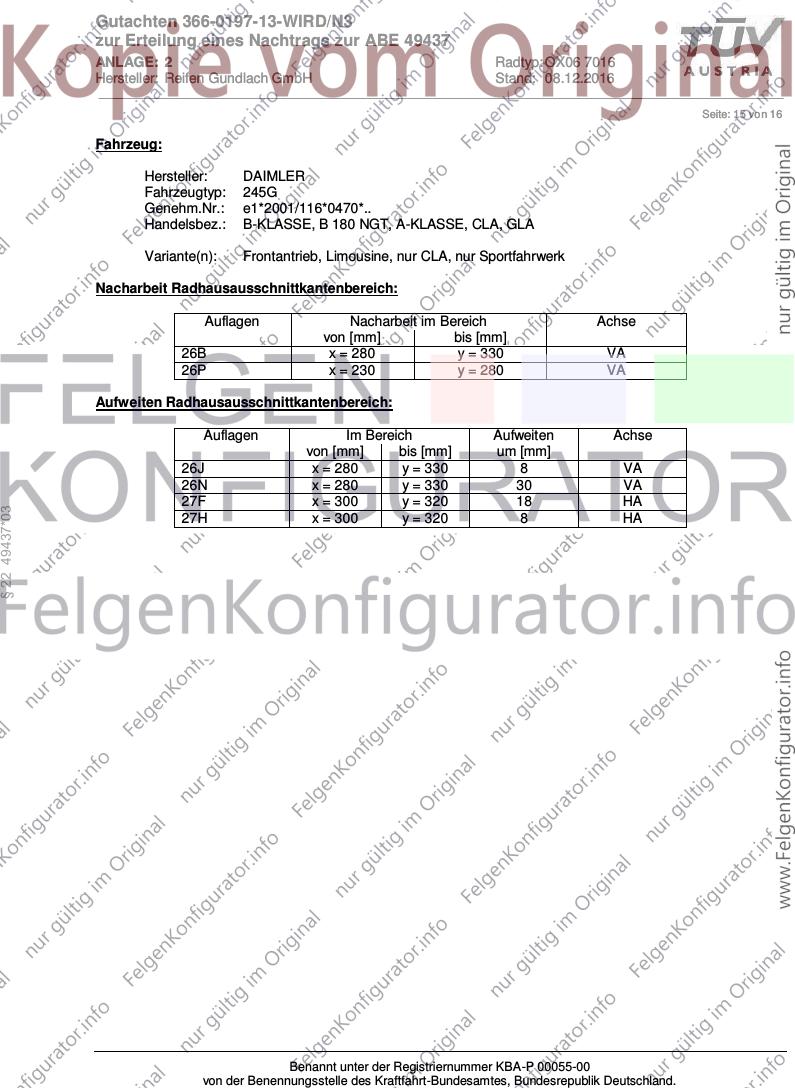

Seite: 15 von 16
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Variante(n): Frontantrieb, Limousine, nur CLA, nur Sportfahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 330 VA
26P x = 230 y = 280 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 280 y = 330 8 VA
26N x = 280 y = 330 30 VA
27F x = 300 y = 320 18 HA
§ 22 49437*03
27H x = 300 y = 320 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0197-13-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49437
ANLAGE: 2 Radtyp: OX06 7016
Hersteller: Reifen Gundlach GmbH Stand: 08.12.2016
__________________________________________________________________________________________________________________
Seite: 16 von 16
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 117
Genehm.Nr.: e1*2007/46*1007*..
Handelsbez.: CLA-Klasse
Variante(n): Frontantrieb, Limousine, nur CLA, nur Sportfahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 330 VA
26P x = 230 y = 280 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 280 y = 330 8 VA
26N x = 280 y = 330 30 VA
27F x = 300 y = 320 18 HA
§ 22 49437*03
27H x = 300 y = 320 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
