Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 1 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
Technische Daten, Kurzfassung
Raddaten
Radtyp: WM808
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RH
Montageposition: Vorder-und Hinterachse
Radausführung: 112G
Radgröße: 8Jx18H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø66.6
geprüfte Radlast: 925 kg
bei Reifenabrollumfang: 2330 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Daimler-Chrysler

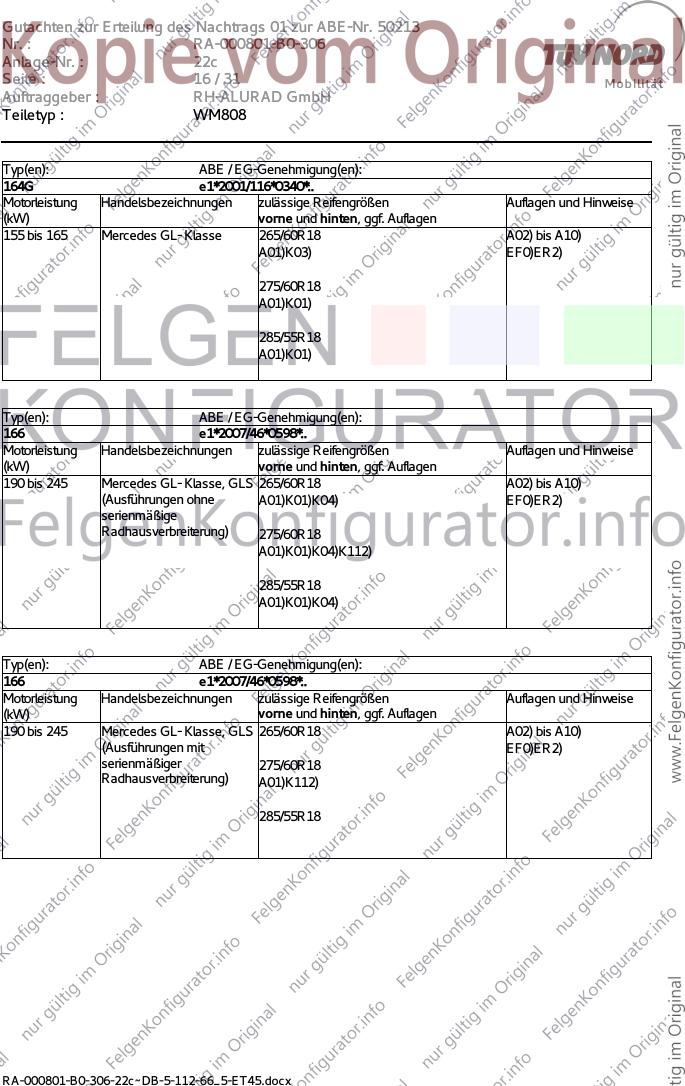

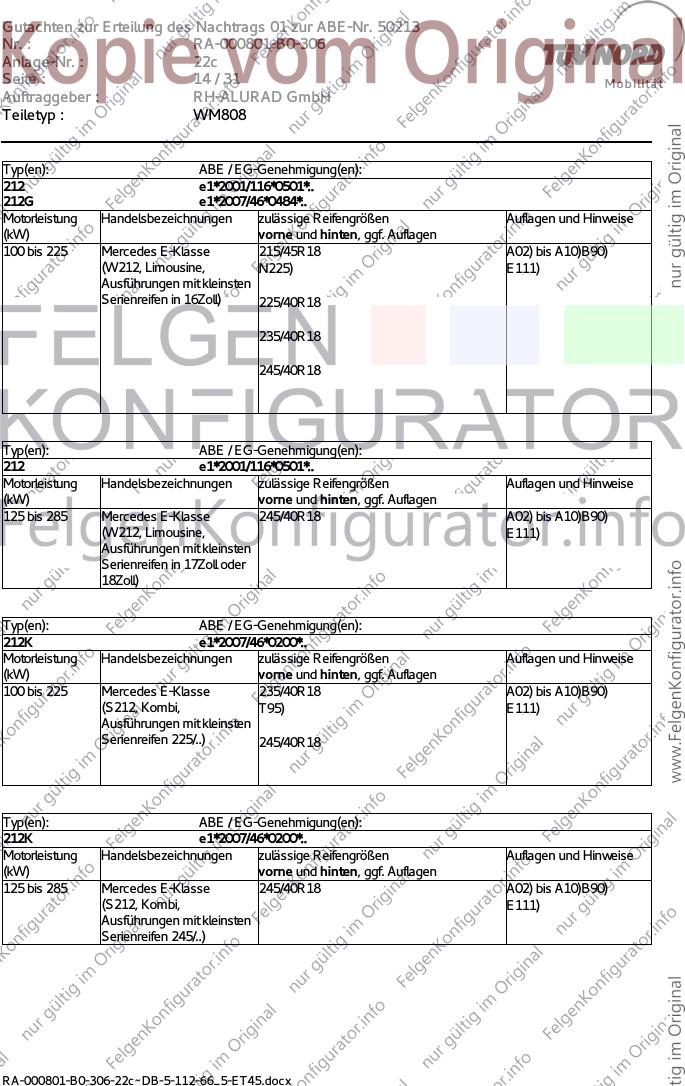

RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 2 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808

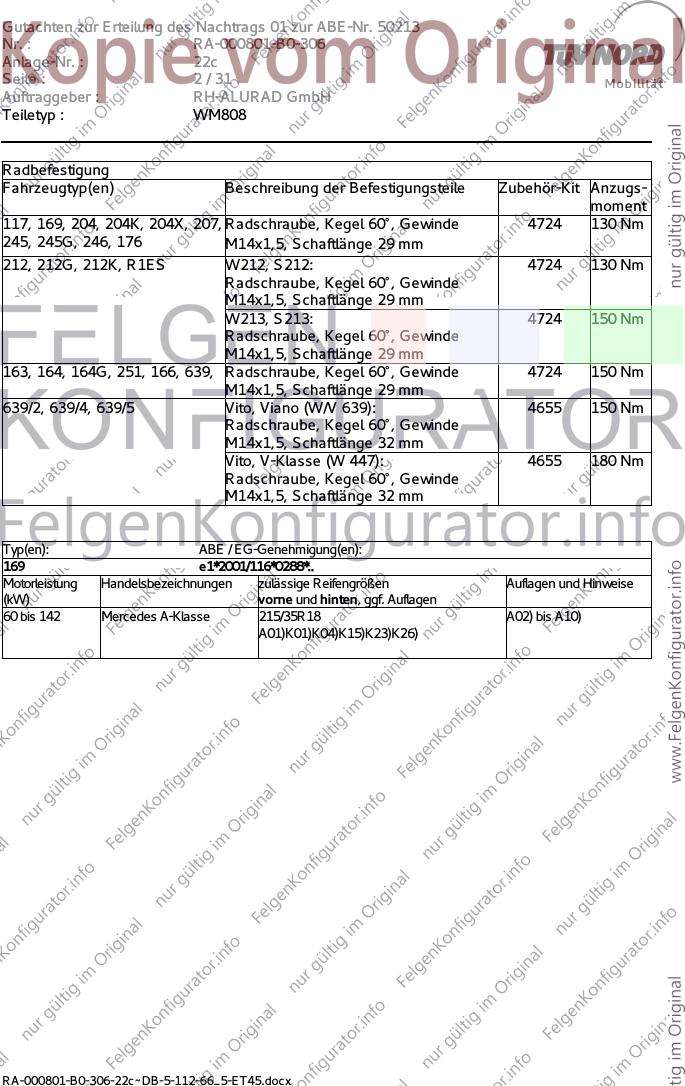

Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
117, 169, 204, 204K, 204X, 207, Radschraube, Kegel 60°, Gewinde 4724 130 Nm
245, 245G, 246, 176 M14x1,5, Schaftlänge 29 mm
212, 212G, 212K, R1ES W212, S212: 4724 130 Nm
Radschraube, Kegel 60°, Gewinde
M14x1,5, Schaftlänge 29 mm
W213, S213: 4724 150 Nm
Radschraube, Kegel 60°, Gewinde
M14x1,5, Schaftlänge 29 mm
163, 164, 164G, 251, 166, 639, Radschraube, Kegel 60°, Gewinde 4724 150 Nm
M14x1,5, Schaftlänge 29 mm
639/2, 639/4, 639/5 Vito, Viano (W/V 639): 4655 150 Nm
Radschraube, Kegel 60°, Gewinde
M14x1,5, Schaftlänge 32 mm
Vito, V-Klasse (W 447): 4655 180 Nm
Radschraube, Kegel 60°, Gewinde
M14x1,5, Schaftlänge 32 mm
Typ(en): ABE / EG-Genehmigung(en):
169 e1*2001/116*0288*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 142 Mercedes A-Klasse 215/35R18 A02) bis A10)
A01)K01)K04)K15)K23)K26)
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 3 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808

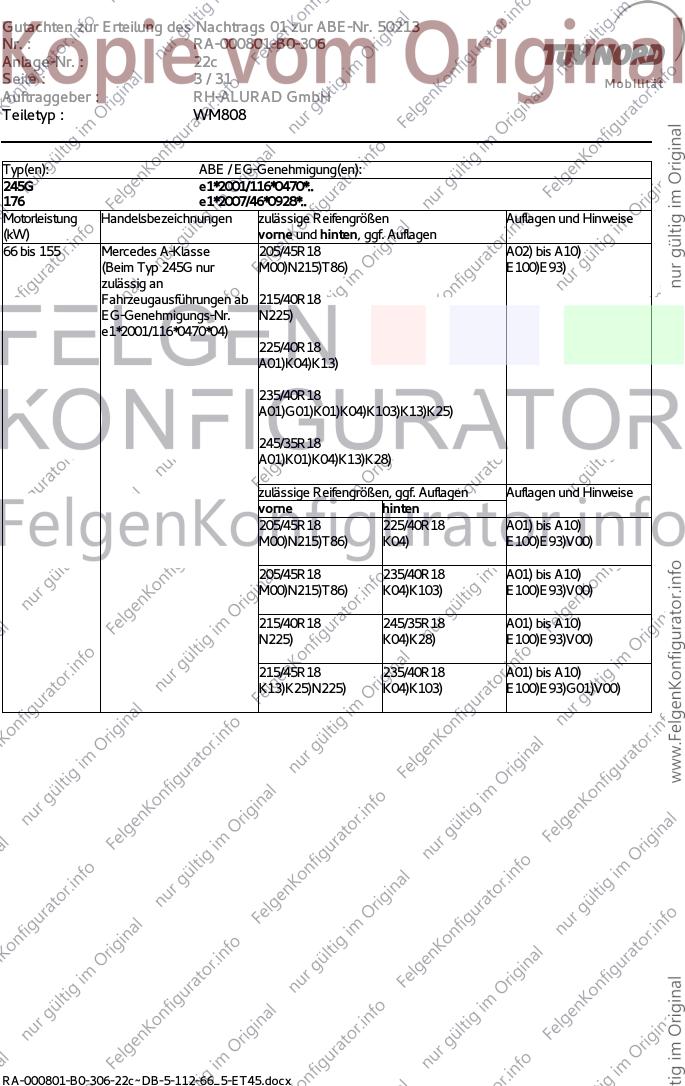

Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
176 e1*2007/46*0928*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 155 Mercedes A-Klasse 205/45R18 A02) bis A10)
(Beim Typ 245G nur M00)N215)T86) E100)E93)
zulässig an
Fahrzeugausführungen ab 215/40R18
EG-Genehmigungs-Nr. N225)
e1*2001/116*0470*04)
225/40R18
A01)K04)K13)
235/40R18
A01)G01)K01)K04)K103)K13)K25)
245/35R18
A01)K01)K04)K13)K28)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/45R18 225/40R18 A01) bis A10)
M00)N215)T86) K04) E100)E93)V00)
205/45R18 235/40R18 A01) bis A10)
M00)N215)T86) K04)K103) E100)E93)V00)
215/40R18 245/35R18 A01) bis A10)
N225) K04)K28) E100)E93)V00)
215/45R18 235/40R18 A01) bis A10)
K13)K25)N225) K04)K103) E100)E93)G01)V00)
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 4 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
176 e1*2007/46*0928*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 160 Mercedes A-Klasse 205/40R18 M+S A02) bis A10)
(Frontantrieb und Allrad; A93a)T86) E100)E95)
Beim Typ 245G nur
zulässig an 205/45R18 M+S
Fahrzeugausführungen ab M00)T86)
EG-Genehmigungs-Nr.
e1*2001/116*0470*04) 215/40R18 M+S
215/45R18 M+S
A01)K13)K25)
225/40R18
A01)K04)N235)
225/40R18 M+S
A01)K04)
235/35R18
A01)K04)
235/40R18
A01)K04)K103)K13)K25)
245/35R18
A01)K04)K28)
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx

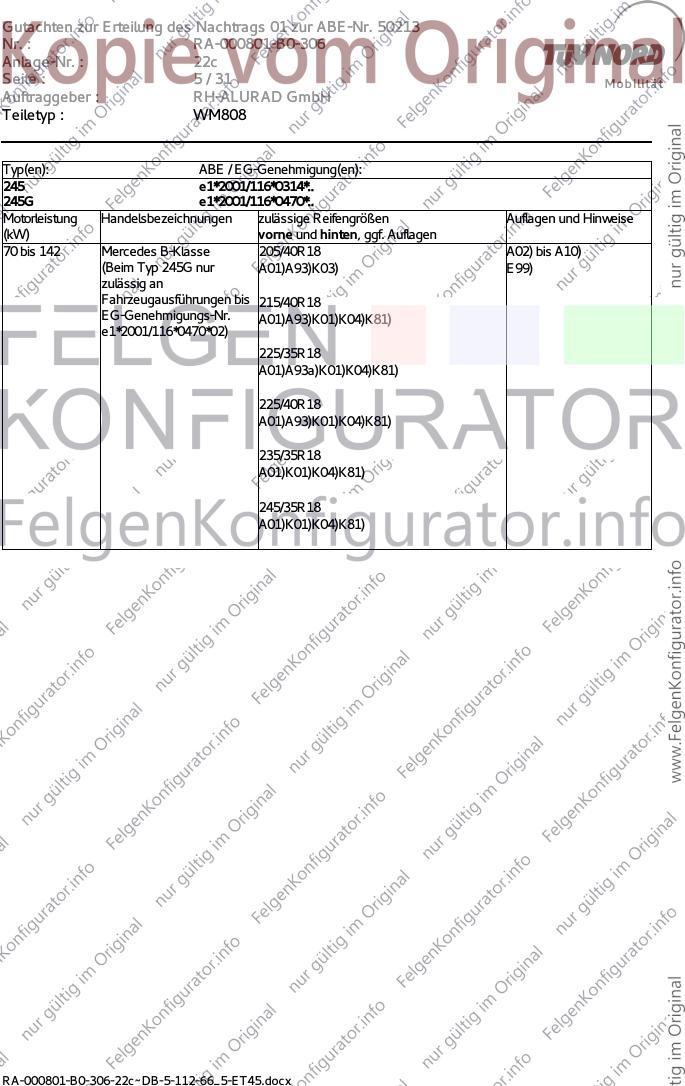

Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 5 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
Typ(en): ABE / EG-Genehmigung(en):
245 e1*2001/116*0314*..
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 142 Mercedes B-Klasse 205/40R18 A02) bis A10)
(Beim Typ 245G nur A01)A93)K03) E99)
zulässig an
Fahrzeugausführungen bis 215/40R18
EG-Genehmigungs-Nr. A01)A93)K01)K04)K81)
e1*2001/116*0470*02)
225/35R18
A01)A93a)K01)K04)K81)
225/40R18
A01)A93)K01)K04)K81)
235/35R18
A01)K01)K04)K81)
245/35R18
A01)K01)K04)K81)
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx

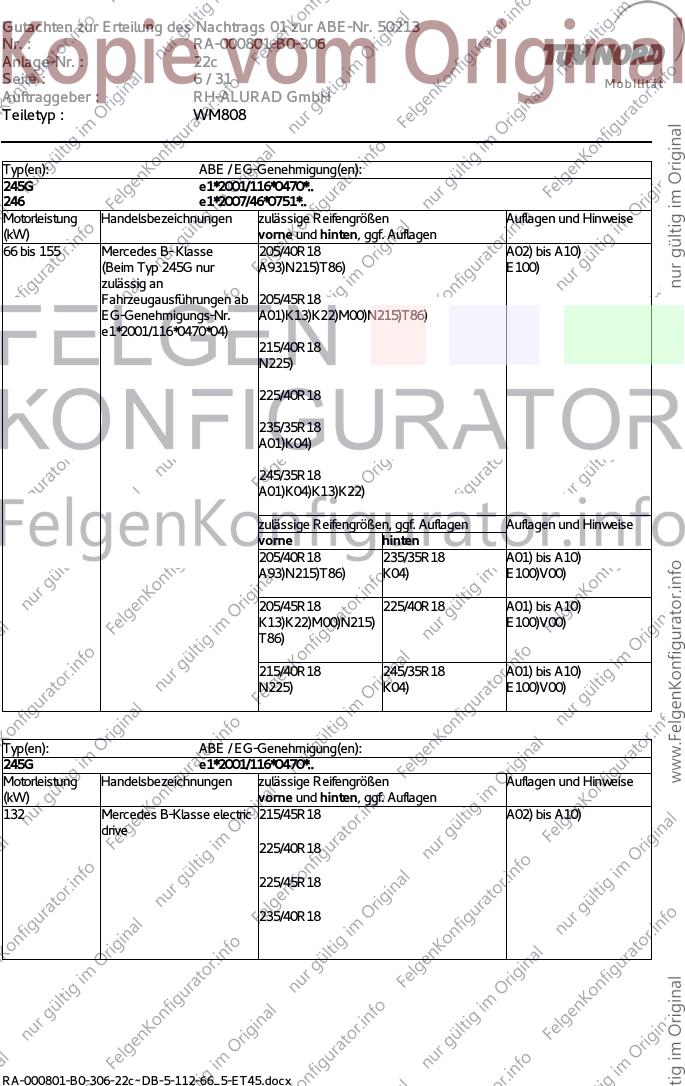

Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 6 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
246 e1*2007/46*0751*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 155 Mercedes B- Klasse 205/40R18 A02) bis A10)
(Beim Typ 245G nur A93)N215)T86) E100)
zulässig an
Fahrzeugausführungen ab 205/45R18
EG-Genehmigungs-Nr. A01)K13)K22)M00)N215)T86)
e1*2001/116*0470*04)
215/40R18
N225)
225/40R18
235/35R18
A01)K04)
245/35R18
A01)K04)K13)K22)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/40R18 235/35R18 A01) bis A10)
A93)N215)T86) K04) E100)V00)
205/45R18 225/40R18 A01) bis A10)
K13)K22)M00)N215) E100)V00)
T86)
215/40R18 245/35R18 A01) bis A10)
N225) K04) E100)V00)
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 Mercedes B-Klasse electric 215/45R18 A02) bis A10)
drive
225/40R18
225/45R18
235/40R18
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx

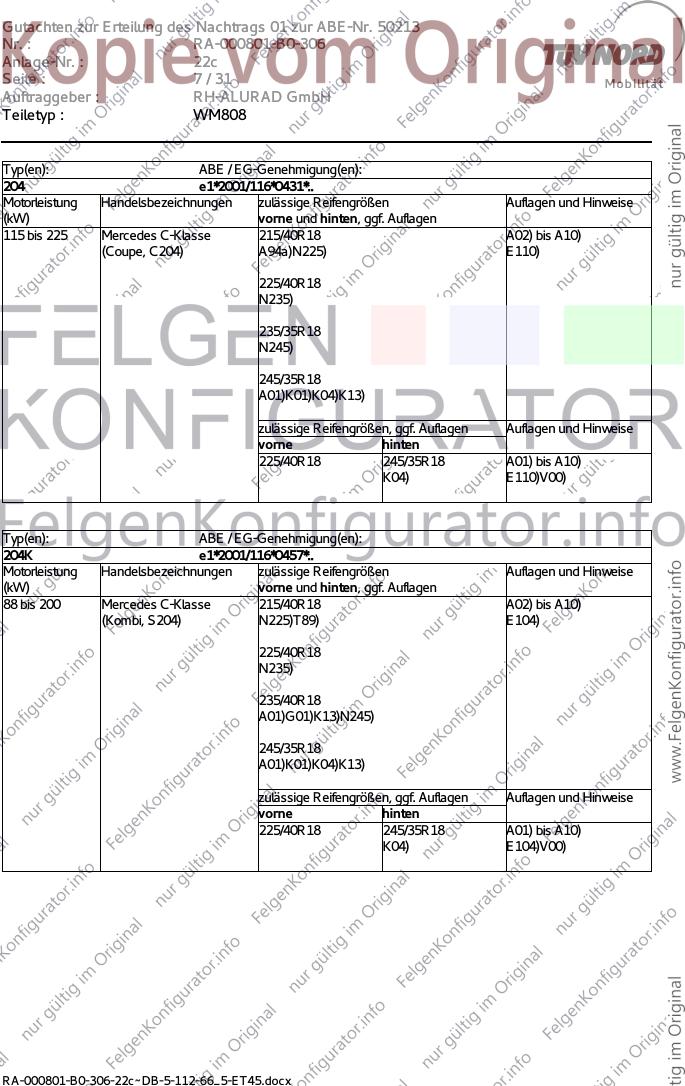

Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 7 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
115 bis 225 Mercedes C-Klasse 215/40R18 A02) bis A10)
(Coupe, C204) A94a)N225) E110)
225/40R18
N235)
235/35R18
N245)
245/35R18
A01)K01)K04)K13)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/40R18 245/35R18 A01) bis A10)
K04) E110)V00)
Typ(en): ABE / EG-Genehmigung(en):
204K e1*2001/116*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 200 Mercedes C-Klasse 215/40R18 A02) bis A10)
(Kombi, S204) N225)T89) E104)
225/40R18
N235)
235/40R18
A01)G01)K13)N245)
245/35R18
A01)K01)K04)K13)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/40R18 245/35R18 A01) bis A10)
K04) E104)V00)
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 8 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 225 Mercedes C-Klasse 215/40R18 A02) bis A10)
(Limousine, W204) N225)T89) E104)
225/40R18
N235)
235/40R18
A01)G2G)K13)N245)
245/35R18
A01)K01)K04)K13)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/40R18 245/35R18 A01) bis A10)
K04) E104)V00)
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 9 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 245 Mercedes C-Klasse 215/45R18 A02) bis A10)B85)B88)
(Limousine, W205) A94)N225) E103)
215/45R18 M+S
A94)W225)
225/40R18
A94)N235)T92)
225/40R18 M+S
A94)T92)
225/45R18
A94a)N235)
225/45R18 M+S
A94a)
235/40R18
A94)N245)
235/40R18 M+S
A94)
245/40R18
A01)K01)K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R18 245/40R18 A01) bis A10)B85)B88)
K04) E103)V00)
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 10 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
Typ(en): ABE / EG-Genehmigung(en):
204K e1*2001/116*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 245 Mercedes C-Klasse 215/45R18 A02) bis A10)B85)B88)
(Kombi, S205) A94)GCT)N225)T93) E103)
215/45R18 M+S
A94)GCT)T93)W225)
225/40R18
A94)N235)T92)
225/40R18 M+S
A94)T92)
225/45R18
A94a)GCT)N235)
225/45R18 M+S
A94a)GCT)
235/40R18
A94)GCT)N245)
235/40R18 M+S
A94)GCT)
245/40R18
A01)GCT)K01)K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R18 245/40R18 A01) bis A10)B85)B88)
K04) E103)GCT)V00)
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 11 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
115 bis 245 Mercedes C-Klasse 225/40R18 A02) bis A10)B85)B88)
(Coupe C205, Cabrio A205) A94)N235) E110a)
225/40R18 M+S
A94)
225/45R18
A94a)N235)
225/45R18 M+S
A94a)
235/40R18
A94)N245)
235/40R18 M+S
A94)
235/45R18
A01)G01)N245)
235/45R18 M+S
A01)G01)
245/40R18
A94a)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R18 245/40R18 A02) bis A10)B85)B88)
A94a) E110a)V00)
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 12 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
117 e1*2007/46*1007*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 155 Mercedes CLA-Klasse 205/45R18 A02) bis A10)
(Limousine, Kombi) M00)N215)T86) E100)E93a)
215/40R18
N225)
225/40R18
A01)K04)K13)
235/40R18
A01)G01)K04)K13)K25)
245/35R18
A01)K01)K04)K13)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/45R18 225/40R18 A01) bis A10)
M00)N215)T86) K04) E100)E93a)V00)
205/45R18 235/40R18 A01) bis A10)
M00)N215)T86) K04) E100)E93a)V00)
215/40R18 245/35R18 A01) bis A10)
N225) K04) E100)E93a)V00)
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 160 Mercedes CLA-Klasse 205/45R18 M+S A02) bis A10)
(Limousine, Kombi; Serie M00) E95a)
auch 235/40R18)
215/40R18 M+S
215/45R18 M+S
A01)K13)K25)
225/40R18 M+S
235/40R18
A01)K103)K13)K25)
245/35R18
A01)K01)K28)
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c

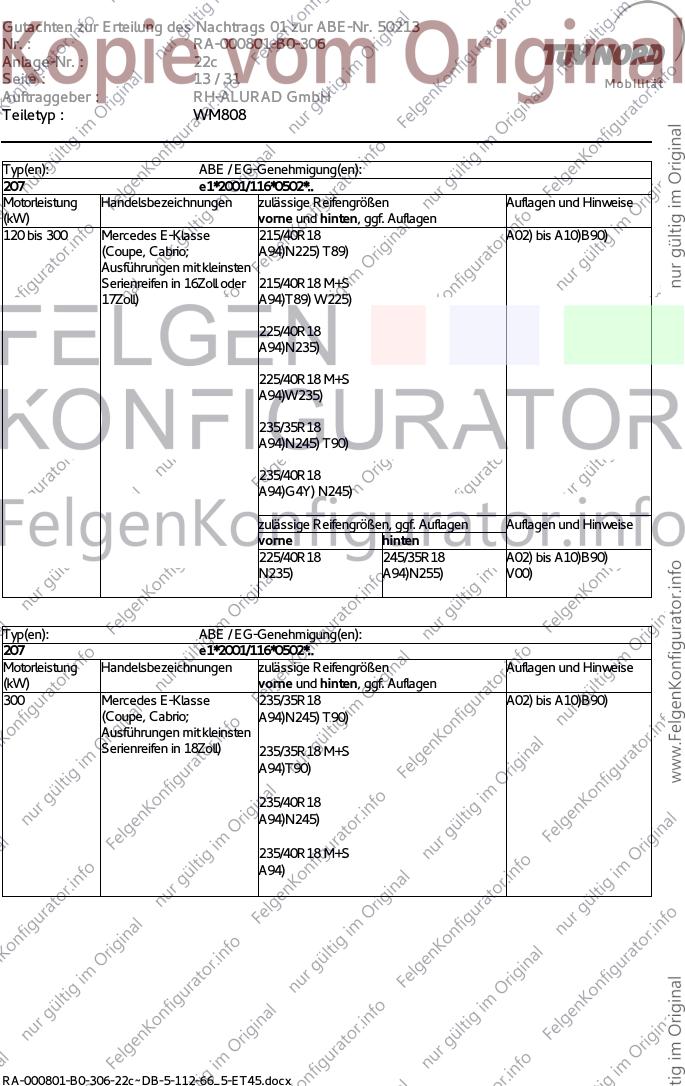

Seite : 13 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
Typ(en): ABE / EG-Genehmigung(en):
207 e1*2001/116*0502*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 300 Mercedes E-Klasse 215/40R18 A02) bis A10)B90)
(Coupe, Cabrio; A94)N225) T89)
Ausführungen mit kleinsten
Serienreifen in 16Zoll oder 215/40R18 M+S
17Zoll) A94)T89) W225)
225/40R18
A94)N235)
225/40R18 M+S
A94)W235)
235/35R18
A94)N245) T90)
235/40R18
A94)G4Y) N245)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/40R18 245/35R18 A02) bis A10)B90)
N235) A94)N255) V00)
Typ(en): ABE / EG-Genehmigung(en):
207 e1*2001/116*0502*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
300 Mercedes E-Klasse 235/35R18 A02) bis A10)B90)
(Coupe, Cabrio; A94)N245) T90)
Ausführungen mit kleinsten
Serienreifen in 18Zoll) 235/35R18 M+S
A94)T90)
235/40R18
A94)N245)
235/40R18 M+S
A94)
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 14 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
212G e1*2007/46*0484*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 225 Mercedes E-Klasse 215/45R18 A02) bis A10)B90)
(W212, Limousine, N225) E111)
Ausführungen mit kleinsten
Serienreifen in 16Zoll) 225/40R18
235/40R18
245/40R18
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
125 bis 285 Mercedes E-Klasse 245/40R18 A02) bis A10)B90)
(W212, Limousine, E111)
Ausführungen mit kleinsten
Serienreifen in 17Zoll oder
18Zoll)
Typ(en): ABE / EG-Genehmigung(en):
212K e1*2007/46*0200*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 225 Mercedes E-Klasse 235/40R18 A02) bis A10)B90)
(S212, Kombi, T95) E111)
Ausführungen mit kleinsten
Serienreifen 225/..) 245/40R18
Typ(en): ABE / EG-Genehmigung(en):
212K e1*2007/46*0200*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
125 bis 285 Mercedes E-Klasse 245/40R18 A02) bis A10)B90)
(S212, Kombi, E111)
Ausführungen mit kleinsten
Serienreifen 245/..)
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 15 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 245 Mercedes E-Klasse 225/45R18 A02) bis A10)B85)B93)
(W213, Limousine) A94)N235) E111a)EF0)
225/50R18
A94)N235)
235/45R18
A94)N245)
245/40R18
A94)N255)
245/45R18
A94)N255)
255/45R18
A94a)GA2)N265)
Typ(en): ABE / EG-Genehmigung(en):
R1ES e1*2007/46*1560*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 245 Mercedes E-Klasse 225/45R18 A02) bis A10)B85)B93)
(S213, Kombi) A94)N235)T95) EF0)
225/50R18
A94)N235)
235/45R18
A94)N245)
245/45R18
A94)N255)
255/45R18
A94a)GA2)N265)
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 16 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
Typ(en): ABE / EG-Genehmigung(en):
164G e1*2001/116*0340*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 165 Mercedes GL- Klasse 265/60R18 A02) bis A10)
A01)K03) EF0)ER2)
275/60R18
A01)K01)
285/55R18
A01)K01)
Typ(en): ABE / EG-Genehmigung(en):
166 e1*2007/46*0598*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
190 bis 245 Mercedes GL- Klasse, GLS 265/60R18 A02) bis A10)
(Ausführungen ohne A01)K01)K04) EF0)ER2)
serienmäßige
Radhausverbreiterung) 275/60R18
A01)K01)K04)K112)
285/55R18
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
166 e1*2007/46*0598*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
190 bis 245 Mercedes GL- Klasse, GLS 265/60R18 A02) bis A10)
(Ausführungen mit EF0)ER2)
serienmäßiger 275/60R18
Radhausverbreiterung) A01)K112)
285/55R18
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 17 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 155 Mercedes GLA 215/55R18 A02) bis A10)
M00)
225/50R18
235/50R18
245/45R18
255/45R18
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 225 Mercedes GLK 235/50R18 A02) bis A10)
235/55R18
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/55R18 255/50R18 A01) bis A10)
K04) V00)
Typ: 163
ABE / EG-Genehmigung: e1*96/79*0083*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 173 Mercedes M-Klasse 235/60R18 A02) bis A10)B24)
E63)
255/55R18
285/50R18
A01)K03)K04)
184 bis 255 Mercedes M-Klasse 255/55R18 M+S
e1*96/79*0083*14E 1430/1600(1750) 5/112/66,5
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 18 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
Typ(en): ABE / EG-Genehmigung(en):
164 e1*2001/116*0315*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 225 Mercedes ML-Klasse 235/60R18 A02) bis A10)
N245)
245/55R18
A01)K01)N255)
245/60R18
A01)G7W)K01)N255)
255/55R18
A01)K01)
265/55R18
A01)G7W)K01)K04)
275/50R18
A01)K01)K04)
285/50R18
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
166 e1*2007/46*0598*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 245 Mercedes M-Klasse, GLE- 235/60R18 A02) bis A10)
Klasse N245) E107)E108)EF0)
(W166)
245/60R18
A01)K03)K04)N255)
255/55R18
A01)K03)K04)
265/55R18
A01)K01)K04)
275/50R18
A01)K01)K02)
285/50R18
A01)K01)K02)
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 19 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
Typ(en): ABE / EG-Genehmigung(en):
251 e1*2001/116*0341*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 225 Mercedes R-Klasse 235/55R18 A02) bis A10)
A01)A94)K03)K04)N245)
235/55R18 M+S
A01)A94)K03)K04)
235/60R18
A01)A94)K03)K04)N245)
235/60R18 M+S
A01)A94)K03)K04)
245/55R18
A01)A94)K01)K04)N255)
245/55R18 M+S
A01)A94)K01)K04)
245/60R18
A01)A94)G4P)K01)K04)N255)
245/60R18 M+S
A01)A94)G4P)K01)K04)
255/55R18
A01)A94)K01)K04)
265/55R18
A01)A94)G4P)K01)K02)
275/50R18
A01)A94)K01)K02)
285/50R18
A01)A94)K01)K02)
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 20 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
Typ(en): ABE / EG-Genehmigung(en):
639/2 e1*2007/46*0457*..
639/4 e1*2007/46*0458*..
639/5 e1*2007/46*0459*..
639 e9*2001/116*0048*..
639/4 L275
639/5 L720
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 190 Mercedes Vito, Viano 225/50R18 A02) bis A10)
(2. Generation W/V 639, A01)K01)K04)N235)T99) E106)
Ausführungen mit kleinster
Serienbereifung in 235/45R18
16/17/18Zoll; 2WD, 4WD) A01)K01)K04)N245)T98)
245/45R18
A01)K01)K04)T100)
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 21 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
Typ(en): ABE / EG-Genehmigung(en):
639/2 e1*2007/46*0457*..
639/4 e1*2007/46*0458*..
639/5 e1*2007/46*0459*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 140 Mercedes V- Klasse, Vito 215/55R18 A02) bis A10)
(W 447, Ausführungen mit A01) A94a)G01) K04) K13) K25) M00) E105)
Serienbereifung bis 18Zoll; N225) T99)
2WD und 4WD)
225/50R18
A01) A94a)K04) N235) T99)
225/55R18
A01) G01)K04) K123) K124) K13) K25)
N235) T102)
235/45R18
A01) A94)K04) N245) T98)
235/50R18
A01) G01)K01) K04) K123) K13) K25)
N245) T101)
245/45R18
A01) A94a)K04) T100)
245/50R18
A01) G01)K01) K04) K123) K124) K13)
K25)
255/45R18
A01) G01)K01) K04) K13) K25)
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 22 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
Typ(en): ABE / EG-Genehmigung(en):
639/2 e1*2007/46*0457*..
639/4 e1*2007/46*0458*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 140 Mercedes V- Klasse, Vito 225/50R18 A02) bis A10)
(W 447, Ausführungen mit A01) A94a)K04) T99) E105)
kleinster Serienbereifung
in19Zoll; 2WD und 4WD) 225/55R18
A01) K04)K123) K124) K13) K25)
235/45R18
A01) A94)G01) K04) T98)
235/50R18
A01) K01)K04) K123) K13) K25)
245/45R18
A01) A94a)K04) T100)
245/50R18
A01) K01)K04) K123) K124) K13) K25)
255/45R18
A01) K01)K04) K13) K25)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 23 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808

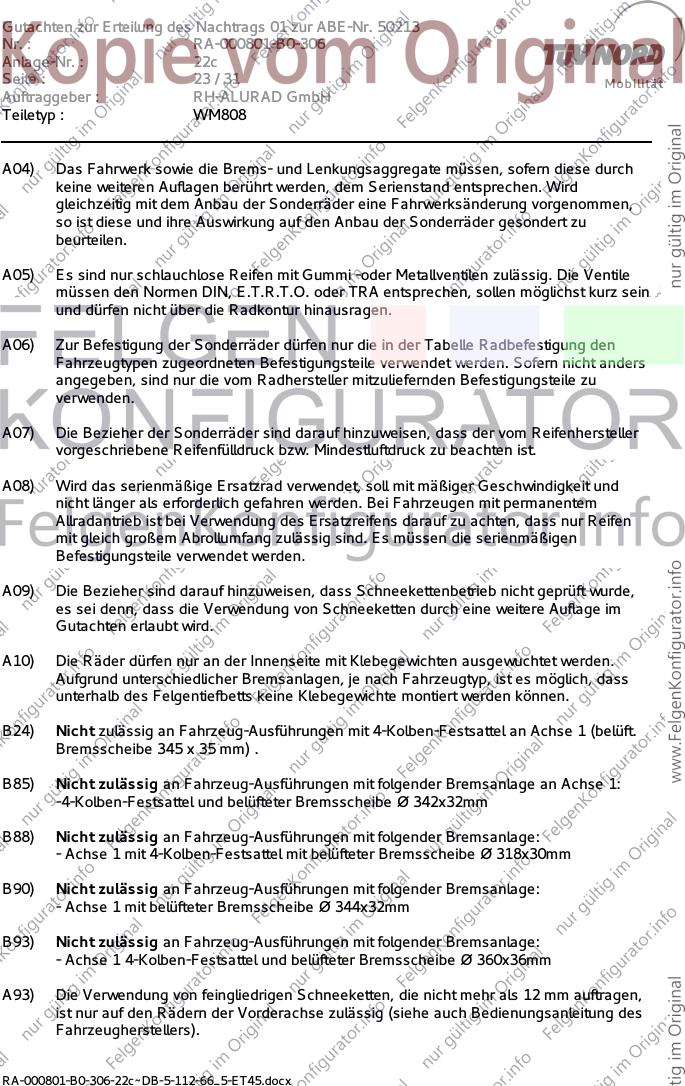

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
Aufgrund unterschiedlicher Bremsanlagen, je nach Fahrzeugtyp, ist es möglich, dass
unterhalb des Felgentiefbetts keine Klebegewichte montiert werden können.
B24) Nicht zulässig an Fahrzeug-Ausführungen mit 4-Kolben-Festsattel an Achse 1 (belüft.
Bremsscheibe 345 x 35 mm) .
B85) Nicht zulässig an Fahrzeug-Ausführungen mit folgender Bremsanlage an Achse 1:
-4-Kolben-Festsattel und belüfteter Bremsscheibe Ø 342x32mm
B88) Nicht zulässig an Fahrzeug-Ausführungen mit folgender Bremsanlage:
- Achse 1 mit 4-Kolben-Festsattel mit belüfteter Bremsscheibe Ø 318x30mm
B90) Nicht zulässig an Fahrzeug-Ausführungen mit folgender Bremsanlage:
- Achse 1 mit belüfteter Bremsscheibe Ø 344x32mm
B93) Nicht zulässig an Fahrzeug-Ausführungen mit folgender Bremsanlage:
- Achse 1 4-Kolben-Festsattel und belüfteter Bremsscheibe Ø 360x36mm
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 24 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808

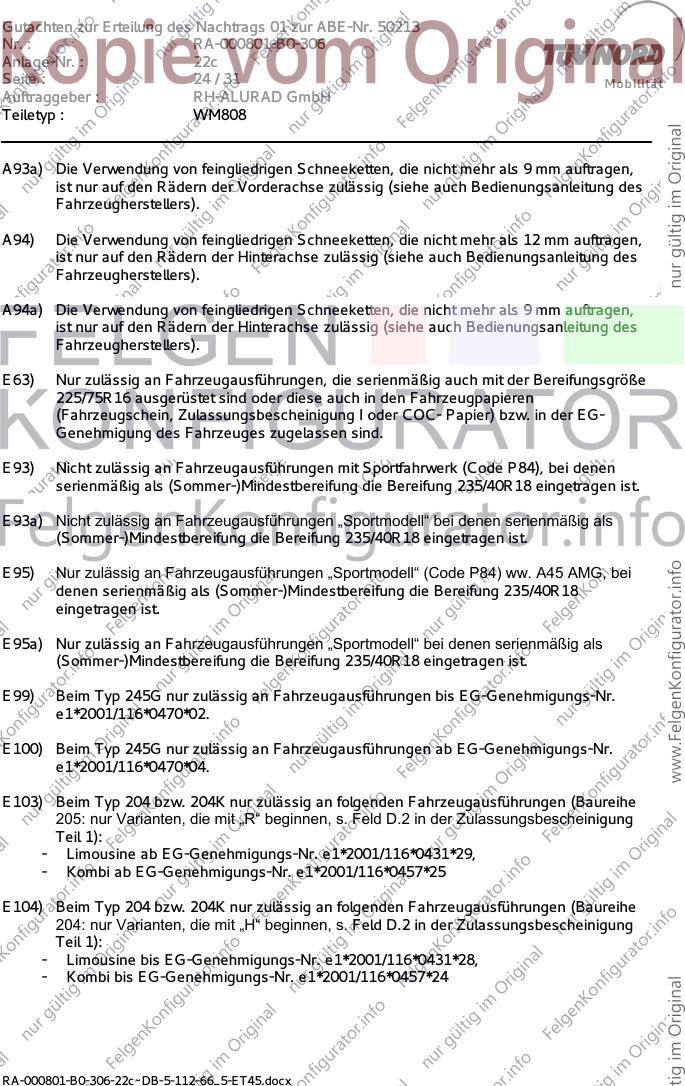

A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E63) Nur zulässig an Fahrzeugausführungen, die serienmäßig auch mit der Bereifungsgröße
225/75R16 ausgerüstet sind oder diese auch in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
E93) Nicht zulässig an Fahrzeugausführungen mit Sportfahrwerk (Code P84), bei denen
serienmäßig als (Sommer-)Mindestbereifung die Bereifung 235/40R18 eingetragen ist.
E93a) Nicht zulässig an Fahrzeugausführungen „Sportmodell“ bei denen serienmäßig als
(Sommer-)Mindestbereifung die Bereifung 235/40R18 eingetragen ist.
E95) Nur zulässig an Fahrzeugausführungen „Sportmodell“ (Code P84) ww. A45 AMG, bei
denen serienmäßig als (Sommer-)Mindestbereifung die Bereifung 235/40R18
eingetragen ist.
E95a) Nur zulässig an Fahrzeugausführungen „Sportmodell“ bei denen serienmäßig als
(Sommer-)Mindestbereifung die Bereifung 235/40R18 eingetragen ist.
E99) Beim Typ 245G nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr.
e1*2001/116*0470*02.
E100) Beim Typ 245G nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e1*2001/116*0470*04.
E103) Beim Typ 204 bzw. 204K nur zulässig an folgenden Fahrzeugausführungen (Baureihe
205: nur Varianten, die mit „R“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung
Teil 1):
- Limousine ab EG-Genehmigungs-Nr. e1*2001/116*0431*29,
- Kombi ab EG-Genehmigungs-Nr. e1*2001/116*0457*25
E104) Beim Typ 204 bzw. 204K nur zulässig an folgenden Fahrzeugausführungen (Baureihe
204: nur Varianten, die mit „H“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung
Teil 1):
- Limousine bis EG-Genehmigungs-Nr. e1*2001/116*0431*28,
- Kombi bis EG-Genehmigungs-Nr. e1*2001/116*0457*24
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 25 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808

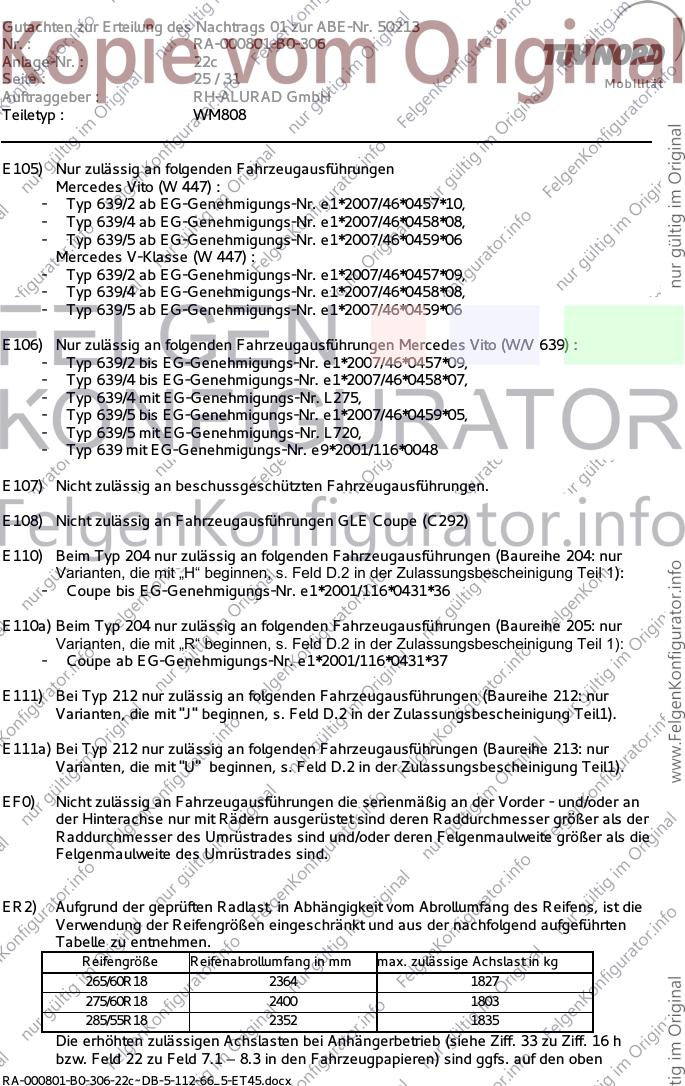

E105) Nur zulässig an folgenden Fahrzeugausführungen
Mercedes Vito (W 447) :
- Typ 639/2 ab EG-Genehmigungs-Nr. e1*2007/46*0457*10,
- Typ 639/4 ab EG-Genehmigungs-Nr. e1*2007/46*0458*08,
- Typ 639/5 ab EG-Genehmigungs-Nr. e1*2007/46*0459*06
Mercedes V-Klasse (W 447) :
- Typ 639/2 ab EG-Genehmigungs-Nr. e1*2007/46*0457*09,
- Typ 639/4 ab EG-Genehmigungs-Nr. e1*2007/46*0458*08,
- Typ 639/5 ab EG-Genehmigungs-Nr. e1*2007/46*0459*06
E106) Nur zulässig an folgenden Fahrzeugausführungen Mercedes Vito (W/V 639) :
- Typ 639/2 bis EG-Genehmigungs-Nr. e1*2007/46*0457*09,
- Typ 639/4 bis EG-Genehmigungs-Nr. e1*2007/46*0458*07,
- Typ 639/4 mit EG-Genehmigungs-Nr. L275,
- Typ 639/5 bis EG-Genehmigungs-Nr. e1*2007/46*0459*05,
- Typ 639/5 mit EG-Genehmigungs-Nr. L720,
- Typ 639 mit EG-Genehmigungs-Nr. e9*2001/116*0048
E107) Nicht zulässig an beschussgeschützten Fahrzeugausführungen.
E108) Nicht zulässig an Fahrzeugausführungen GLE Coupe (C292)
E110) Beim Typ 204 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 204: nur
Varianten, die mit „H“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil 1):
- Coupe bis EG-Genehmigungs-Nr. e1*2001/116*0431*36
E110a) Beim Typ 204 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 205: nur
Varianten, die mit „R“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil 1):
- Coupe ab EG-Genehmigungs-Nr. e1*2001/116*0431*37
E111) Bei Typ 212 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 212: nur
Varianten, die mit "J" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil1).
E111a) Bei Typ 212 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 213: nur
Varianten, die mit "U" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil1).
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an
der Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER2) Aufgrund der geprüften Radlast, in Abhängigkeit vom Abrollumfang des Reifens, ist die
Verwendung der Reifengrößen eingeschränkt und aus der nachfolgend aufgeführten
Tabelle zu entnehmen.
Reifengröße Reifenabrollumfang in mm max. zulässige Achslast in kg
265/60R18 2364 1827
275/60R18 2400 1803
285/55R18 2352 1835
Die erhöhten zulässigen Achslasten bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1 – 8.3 in den Fahrzeugpapieren) sind ggfs. auf den oben
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 26 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
genannten max. zulässigen Wert zu reduzieren. Ist die Reduzierung erforderlich, so ist
dies auf der im Abdruck der ABE des Sonderrades enthaltenen Bestätigung
einzutragen . Auflage A01 ist zusätzlich anzuwenden.

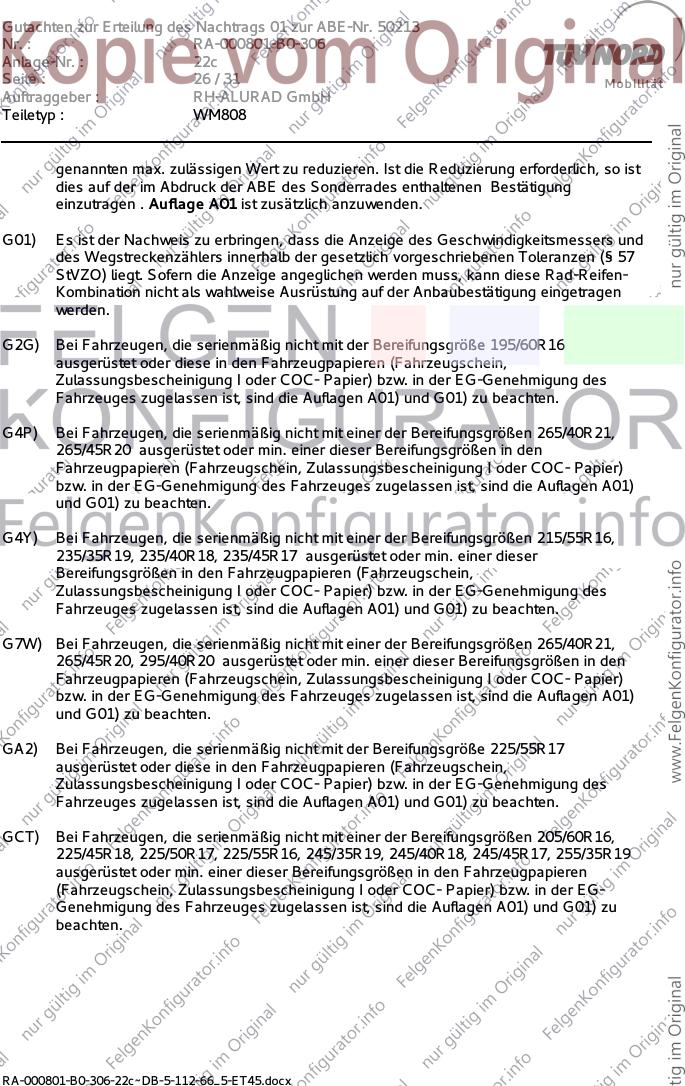

G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G2G) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 195/60R16
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G4P) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 265/40R21,
265/45R20 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G4Y) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R16,
235/35R19, 235/40R18, 235/45R17 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G7W) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 265/40R21,
265/45R20, 295/40R20 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GA2) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 225/55R17
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GCT) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/60R16,
225/45R18, 225/50R17, 225/55R16, 245/35R19, 245/40R18, 245/45R17, 255/35R19
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 27 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile
entsprechend zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen
Schutzleiste bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.

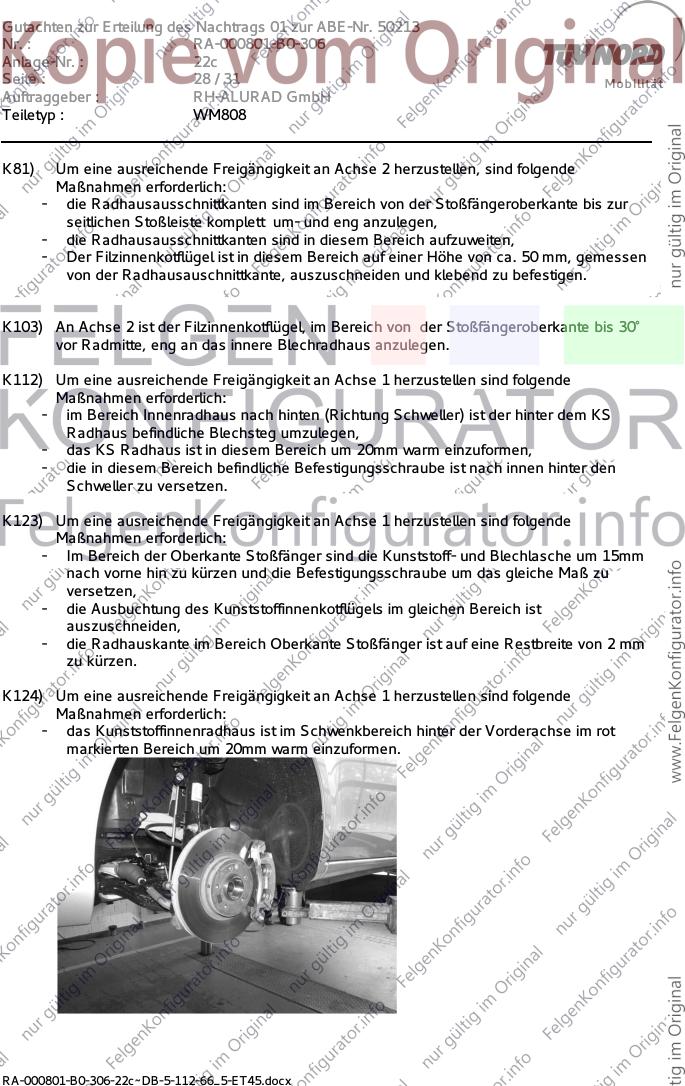

RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 28 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
K81) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende
Maßnahmen erforderlich:
- die Radhausausschnittkanten sind im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste komplett um- und eng anzulegen,
- die Radhausausschnittkanten sind in diesem Bereich aufzuweiten,
- Der Filzinnenkotflügel ist in diesem Bereich auf einer Höhe von ca. 50 mm, gemessen
von der Radhausauschnittkante, auszuschneiden und klebend zu befestigen.
K103) An Achse 2 ist der Filzinnenkotflügel, im Bereich von der Stoßfängeroberkante bis 30°
vor Radmitte, eng an das innere Blechradhaus anzulegen.
K112) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende
Maßnahmen erforderlich:
- im Bereich Innenradhaus nach hinten (Richtung Schweller) ist der hinter dem KS
Radhaus befindliche Blechsteg umzulegen,
- das KS Radhaus ist in diesem Bereich um 20mm warm einzuformen,
- die in diesem Bereich befindliche Befestigungsschraube ist nach innen hinter den
Schweller zu versetzen.
K123) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende
Maßnahmen erforderlich:
- Im Bereich der Oberkante Stoßfänger sind die Kunststoff- und Blechlasche um 15mm
nach vorne hin zu kürzen und die Befestigungsschraube um das gleiche Maß zu
versetzen,
- die Ausbuchtung des Kunststoffinnenkotflügels im gleichen Bereich ist
auszuschneiden,
- die Radhauskante im Bereich Oberkante Stoßfänger ist auf eine Restbreite von 2 mm
zu kürzen.
K124) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende
Maßnahmen erforderlich:
- das Kunststoffinnenradhaus ist im Schwenkbereich hinter der Vorderachse im rot
markierten Bereich um 20mm warm einzuformen.

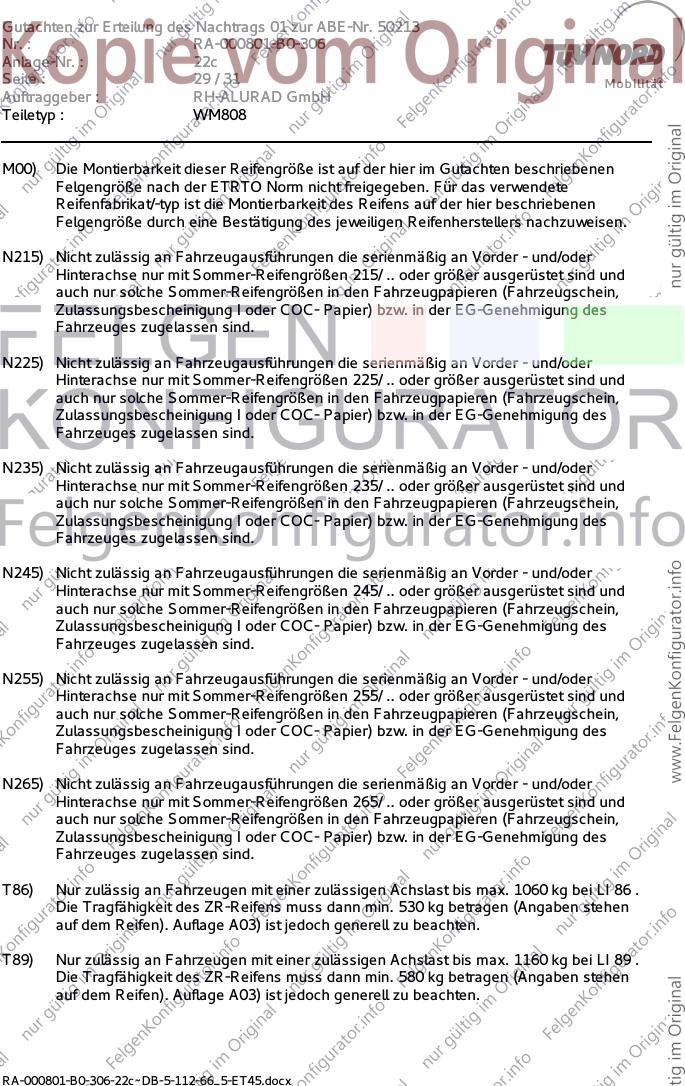

RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 29 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T86) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1060 kg bei LI 86 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 530 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T89) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1160 kg bei LI 89 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 580 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 30 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T98) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1500 kg bei LI 98 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 750 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T99) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1550 kg bei LI 99 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 775 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T100) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1600 kg bei LI 100 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 800 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T101) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1650 kg bei LI 101 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 825 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T102) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1700 kg bei LI 102 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 850 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers. Falls es sich um eine serienmäßige Reifenkombination handelt
und diese ohne Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller
freigegeben ist, entfällt die Notwendigkeit eines entsprechenden Nachweises.
W225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Reifen der Größen 225/ .. oder größer ausgerüstet sind und auch
nur diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.

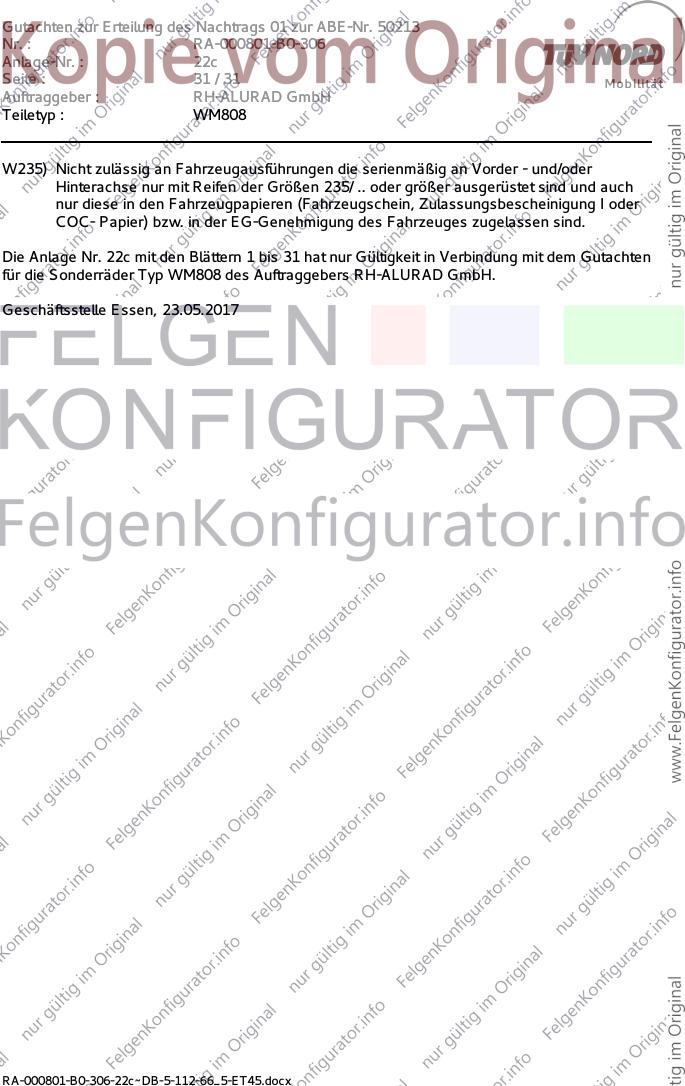

RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 22c
Seite : 31 / 31 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
W235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Reifen der Größen 235/ .. oder größer ausgerüstet sind und auch
nur diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage Nr. 22c mit den Blättern 1 bis 31 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ WM808 des Auftraggebers RH-ALURAD GmbH.
Geschäftsstelle Essen, 23.05.2017
RA-000801-B0-306-22c~DB-5-112-66_5-ET45.docx
