Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 51300
special wheels for passenger cars 8 J x 19 H2
Nummer der Genehmigung: 51300 Erweiterung Nr.: --
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
Reifen Gundlach GmbH
DE-56316 Raubach
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
OX14 8019
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 51300 Erweiterung Nr.: --
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 51300
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
08.11.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55054817 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 51300 Erweiterung Nr.: --
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1, 2 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 51300
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erteilt
Approval granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 51300 Erweiterung Nr.: --
Approval No. Extension No.:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 29.11.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51300
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package

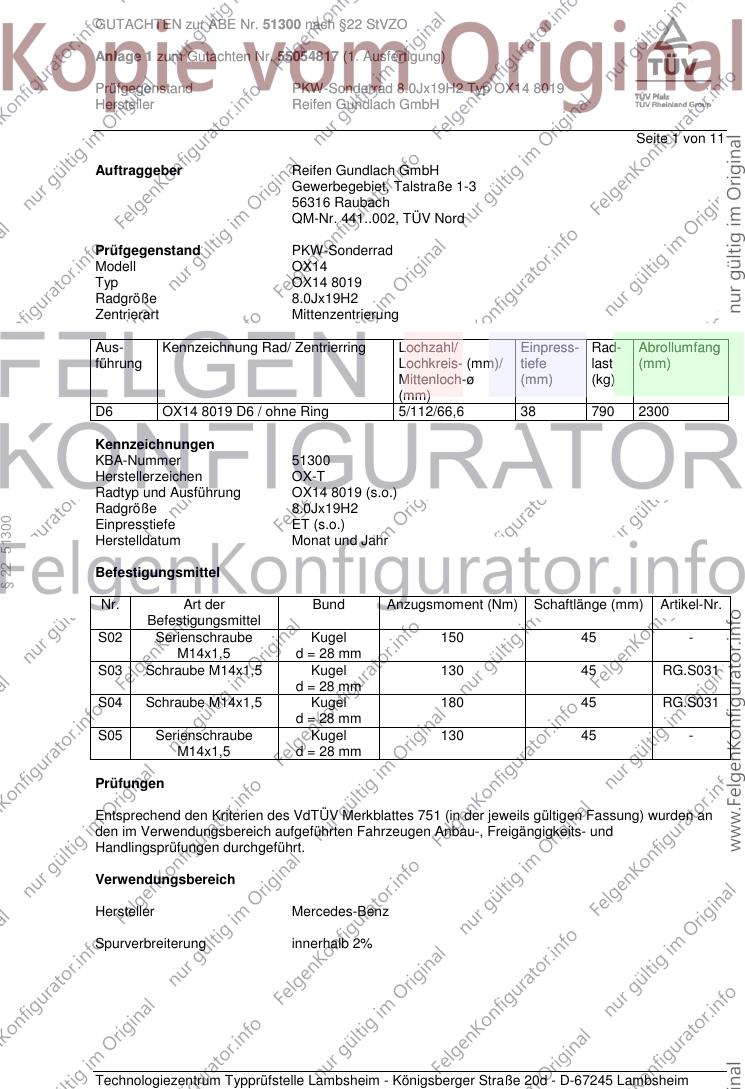

GUTACHTEN zur ABE Nr. 51300 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55054817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ OX14 8019
Hersteller Reifen Gundlach GmbH
Seite 1 von 11
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell OX14
Typ OX14 8019
Radgröße 8.0Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
D6 OX14 8019 D6 / ohne Ring 5/112/66,6 38 790 2300
Kennzeichnungen
KBA-Nummer 51300
Herstellerzeichen OX-T
Radtyp und Ausführung OX14 8019 (s.o.)
Radgröße 8.0Jx19H2
§ 22 51300
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Serienschraube Kugel 150 45 -
M14x1,5 d = 28 mm
S03 Schraube M14x1,5 Kugel 130 45 RG.S031
d = 28 mm
S04 Schraube M14x1,5 Kugel 180 45 RG.S031
d = 28 mm
S05 Serienschraube Kugel 130 45 -
M14x1,5 d = 28 mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51300 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55054817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ OX14 8019
Hersteller Reifen Gundlach GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
A-Klasse 66-160 225/35R19 K1c K2b K5d T88 A01 A12 A19
176, 245G 66-160 235/35R19 K1c K2c K4i K5d K5k K6g K7d K8h A57 A99 Flh
e1*2007/46*0928*..; T87 T91 V00 V19 S03
e1*2001/116* 66-160 245/30R19 K1c K2c K4i K5d K5k K6h K7d K8m
0470*04-.. T89
A45 AMG 4matic 265, 280 235/35R19 K1c K2c K4i K5d K6g K8h T91 A01 A12 A19
176, 245G, -/AMG 265, 280 245/30R19 K1c K2c K4i K5d K6h K8m T89 A56 A99 Flh
e1*2007/46*0928*..; S03
e1*2007/46*1163*..
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
B-Klasse 66-155 225/35R19 A57 K1a K1b K2b T88 A01 A12 A19
246, 245G 66-155 235/35R19 A57 G01 K1c K2c K4i K5c K8h T87 A99 NoE V00
e1*2007/46*0751*..; T91 V19 S03
e1*2001/116* 66-155 245/30R19 A57 K1c K2c K4i K5c K8h T89
0470*04-..
- incl. Facelift 2014
§ 22 51300
B-Klasse electric drive 65 (132) 225/40R19 A12 A19 A58
245G 65 (132) 235/35R19 A01 K5w K6w T91 A99 Flh KMV
e1*2001/116*0470*.. S03
(28kWh-Batterie)
C-Klasse 85-180 225/40R19 T89 T93 A12 A19 A58
204 85-180 235/35R19 A01 K1c K2b T91 A99 Lim MHy
e1*2001/116* 85-180 245/35R19 A01 K1c K2b T89 T93 V19 S03
0431*29-..
(FIN: WDD205...)
C-Klasse 4matic 125-245 225/40R19 A12 A19 A56
204 125-245 235/35R19 A01 K1c K2b T91 A99 Lim V19
e1*2001/116* 125-245 245/35R19 A01 K1c K2b S03
0431*29-..
(FIN: WDD205...)
C-Klasse Coupé / 115-180 225/40R19 A12 A19 A58
Cabrio 115-180 235/35R19 A01 K1c K2b T91 A99 Cbo Cpe
204 115-180 245/35R19 A01 K1c K2b V19 S03
e1*2001/116*
0431*37-..
(FIN: WDD205...)
C-Klasse Coupé / 125-245 225/40R19 A12 A19 A56
Cabrio 4matic 125-245 235/35R19 A01 K1c K2b T91 A99 Cbo Cpe
204 125-245 245/35R19 A01 K1c K2b V19 S03
e1*2001/116*
0431*37-..
(FIN: WDD205...)
C-Klasse T-Modell 85-180 225/40R19 T89 T93 A12 A19 A58
204K 85-180 235/35R19 A01 K1c K2b T91 A99 Car MHy
e1*2001/116* 85-180 245/35R19 A01 K1c K2b T89 T93 V19 S03
0457*25-..
(FIN: WDD205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51300 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55054817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ OX14 8019
Hersteller Reifen Gundlach GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 125-245 225/40R19 T93 A12 A19 A56
4matic 125-245 235/35R19 A01 K1c K2b T91 A99 Car V19
204K 125-245 245/35R19 A01 K1c K2b T93 S03
e1*2001/116*
0457*25-..
(FIN: WDD205...)
CLA 45 AMG 4matic 265, 280 235/35R19 K1c K2c K4i K5d K6g K8h T91 A01 A12 A19
245G, -/AMG 265, 280 245/30R19 K1c K2c K4i K5d K6h K8m T89 A56 A99 Lim
e1*2007/46*1207*..; S03
e1*2001/116*
0470*04-..
CLA 45 AMG 4matic 265, 280 235/35R19 K1c K2c K4i K5d K6g K8h T91 A01 A12 A19
245G, -/AMG 265, 280 245/30R19 K1c K2c K4i K5d K6h K8m T89 A56 A99 Car
e1*2007/46*1207*..; S03
e1*2001/116*
0470*12-..
- Shooting Brake
CLA-Klasse 80-160 225/35R19 K1c K2b K5d T84 T88 A01 A12 A19
117, 245G 80-160 235/35R19 G86 K1c K2c K4i K5d K5k K6g K7d A57 A99 Lim
e1*2007/46*1007*..; K8h T87 T91 V00 V19 S03
§ 22 51300
e1*2001/116* 80-160 245/30R19 K1c K2c K4i K5d K5k K6h K7d K8m
0470*04-.. T89
CLA-Klasse Shooting 80-160 225/35R19 K1c K2b K5d T84 T88 A01 A12 A19
Brake 80-160 235/35R19 G86 K1c K2c K4i K5d K5k K6g K7d A57 A99 Car
245G K8h T87 T91 V00 V19 S03
e1*2001/116* 80-160 245/30R19 K1c K2c K4i K5d K5k K6h K7d K8m
0470*12-.. T89
E-Klasse 110-190 225/40R19 A10 R37 T93 A19 A58 A99
212 110-190 225/45R19 A12 R37 T92 T96 Lim NoH V19
e1*2001/116* 110-190 235/40R19 A10 R37 T92 T96 S02
0501*24-.. 110-190 245/35R19 A32 T93
(FIN: WDD213...) 110-190 245/40R19 A32 T94 T98
E-Klasse 4matic 120-143 225/40R19 A10 R37 T93 A19 A56 A99
212 120-143 225/45R19 A12 R37 T92 T96 Lim NoH V19
e1*2001/116* 120-143 235/40R19 A10 R37 T92 T96 S02
0501*24-.. 120-245 245/35R19 A32 T93
(FIN: WDD213...) 120-245 245/40R19 A32 T94 T98
E-Klasse T-Modell 110-190 225/45R19 A12 R37 T96 X77 A19 A58 A99
R1ES 110-190 235/40R19 A10 R37 T96 X77 Car KOV NoH
e1*2007/46*1560*.. 110-190 245/40R19 A32 T94 T98 V19 S02
(FIN: WDD213...)
E-Klasse T-Modell 135, 143 225/45R19 A12 R37 T96 A19 A56 A99
4matic 135, 143 235/40R19 A10 R37 T96 X77 Car KOV NoH
R1ES 135-245 245/40R19 A32 T98 V19 S02
e1*2007/46*1560*..
(FIN: WDD213...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51300 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55054817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ OX14 8019
Hersteller Reifen Gundlach GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLA 45 AMG 4matic 265, 280 225/45R19 M+S A12 A19 A56
245G, -/AMG 265, 280 235/40R19 A99 S03
e1*2001/116*0470*..; 265, 280 235/45R19
e1*2007/46*1207*.. 265, 280 245/40R19
265, 280 245/45R19
GLA-Klasse 80-155 225/45R19 A12 A19 A57
245G 80-155 235/40R19 A99 Flh S03
e1*2001/116* 80-155 235/45R19
0470*06-.. 80-155 245/40R19
80-155 245/45R19
GLC 43 AMG 270 235/50R19 A32 M+S A19 A56 A99
204X 270 235/55R19 A32 M+S V19 S05
e1*2001/116* 270 245/50R19 A12 M+S
0480*18-.. 270 255/45R19 A32 M+S
(FIN: WDC253...) 270 255/50R19 A01 A12 M+S R03
GLC 43 AMG Coupé 270 235/50R19 A32 M+S A19 A56 A99
204X 270 235/55R19 A32 M+S Flh V19 S05
e1*2001/116* 270 245/50R19 A12 M+S
0480*18-.. 270 255/45R19 A12 M+S
§ 22 51300
(FIN: WDC253...) 270 255/50R19 A12 M+S R03
GLC-Coupé 100-190 235/50R19 A32 A19 A57 A99
204X 100-190 235/55R19 A32 Flh KMV V19
e1*2001/116* 100-190 245/50R19 A12 S05
0480*18-.. 100-190 255/45R19 A12
(FIN: WDC253...) 100-190 255/50R19 A12 R03
GLC-Klasse 100-190 235/50R19 A32 A19 A57 A99
204X 100-190 235/55R19 A32 MHy S05
e1*2001/116* 100-190 245/50R19 A12
0480*16-.. 100-190 255/45R19 A32
(FIN: WDC253...)
S-Klasse 150-345 245/45R19 A10 158 A19 A57 A99
222, 221 150-345 255/45R19 A12 158 BnK Lim S02
e1*2007/46*0960*..;
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: WDD222...)
SLK / SLC -Klasse 115-225 225/35R19 A12 A19 A99
172 115-225 235/35R19 A01 G01 S03
e1*2007/46*0548*.. 115-225 245/30R19 A01 K2b
115-225 245/30R19 SP2
V-Klasse/Vito 100-140 235/45R19 G90 K1a K1b K2b K5k T99 158 A01 A12 A19
639/2, 639/4 100-140 245/40R19 K1c K2b K5d K5i K5l T98 158 A58 A99 AHa
e1*2007/46* 100-140 245/45R19 G90 K1c K2b K5d K5i K5l T02 T98 S04
0457*09-.. 158
e1*2007/46*
0458*08-..
(FIN: WDF447...)
nur Heckantrieb
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51300 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55054817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ OX14 8019
Hersteller Reifen Gundlach GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
V-Klasse/Vito 65, 84 235/45R19 G90 K1a K1b K2b K5k T99 158 A01 A12 A19
639/2, 639/4 65, 84 245/40R19 K1c K2b K5d K5i K5l T98 158 A58 A99 AFa
e1*2007/46* 65, 84 245/45R19 G90 K1c K2b K5d K5i K5l T02 T98 S04
0457*09-.. 158
e1*2007/46*
0458*08-..
(FIN: WDF447...)
nur Frontantrieb
V-Klasse/Vito 4matic 100-140 235/45R19 G90 K1a K1b K2b K5k T99 158 A01 A12 A19
639/2, 639/5 100-140 245/40R19 K1c K2b K5d K5i K5l T98 158 A56 A99 S04
e1*2007/46* 100-140 245/45R19 G90 K1c K2b K5d K5i K5l T02 T98
0457*09-.. 158
e1*2007/46*
0459*06-..
(FIN: WDF447...)
nur Allradantrieb
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
§ 22 51300
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
158 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1580 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51300 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55054817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ OX14 8019
Hersteller Reifen Gundlach GmbH
Seite 6 von 11
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
§ 22 51300
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51300 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55054817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ OX14 8019
Hersteller Reifen Gundlach GmbH
Seite 7 von 11
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
§ 22 51300
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51300 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55054817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ OX14 8019
Hersteller Reifen Gundlach GmbH
Seite 8 von 11
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
§ 22 51300
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51300 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55054817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ OX14 8019
Hersteller Reifen Gundlach GmbH
Seite 9 von 11
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§ 22 51300
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51300 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55054817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ OX14 8019
Hersteller Reifen Gundlach GmbH

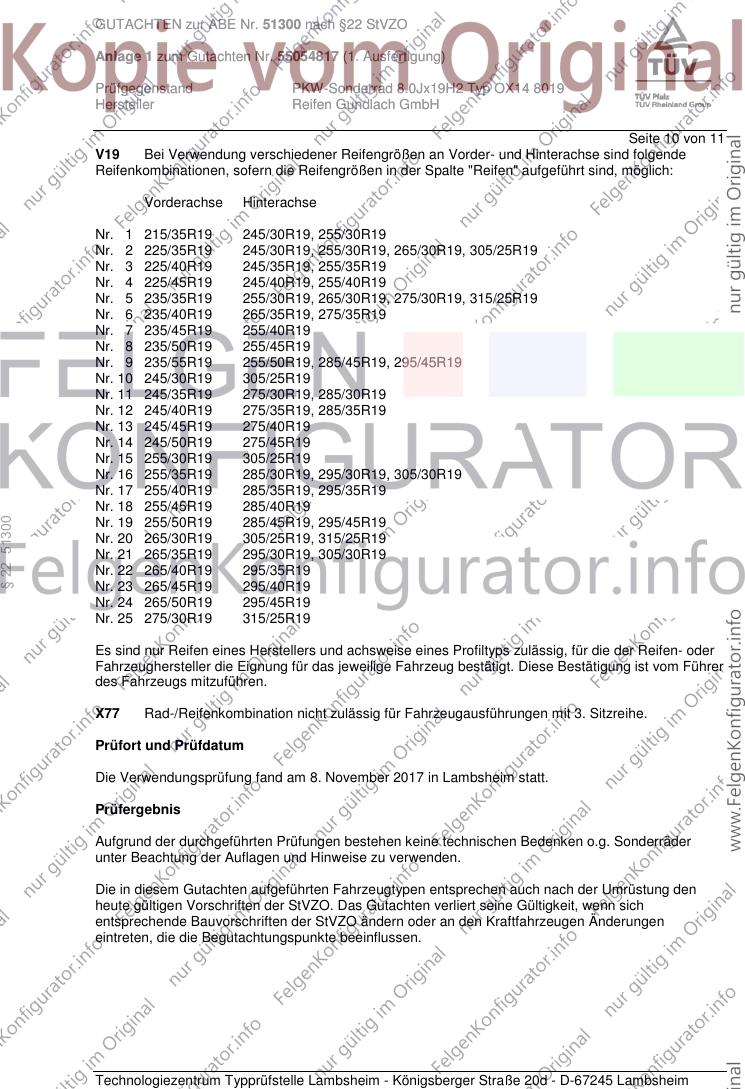

Seite 10 von 11
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
§ 22 51300
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/45R19 295/40R19
Nr. 24 265/50R19 295/45R19
Nr. 25 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. November 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51300 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55054817 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ OX14 8019
Hersteller Reifen Gundlach GmbH
Seite 11 von 11
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Juni 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. November 2017
Laux 00282761.DOC
§ 22 51300
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
