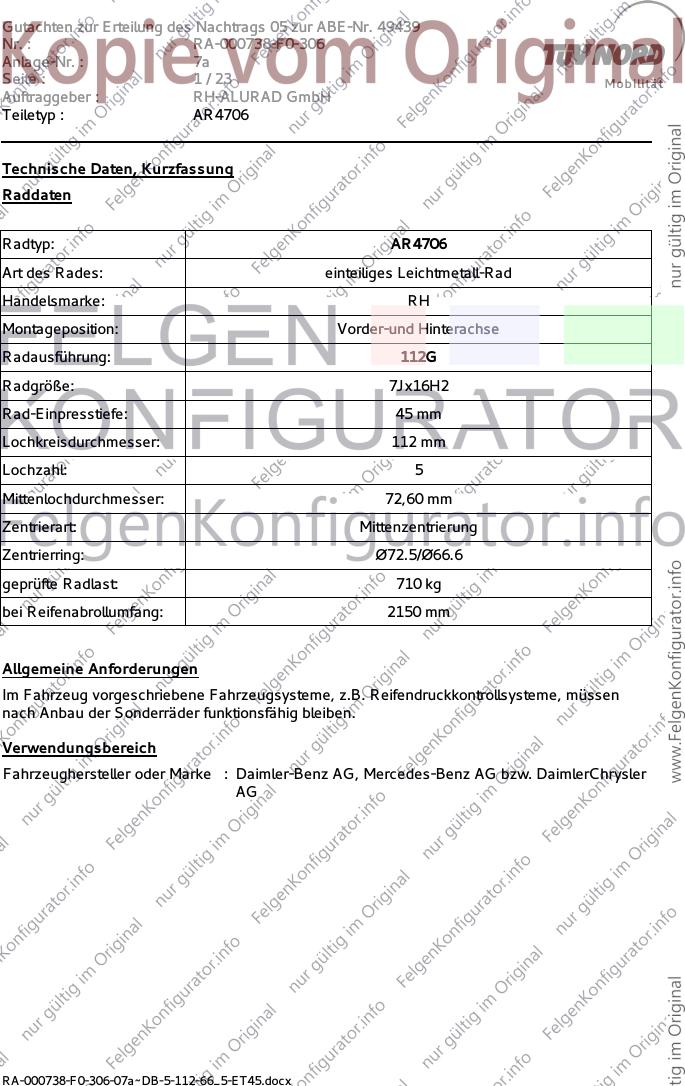

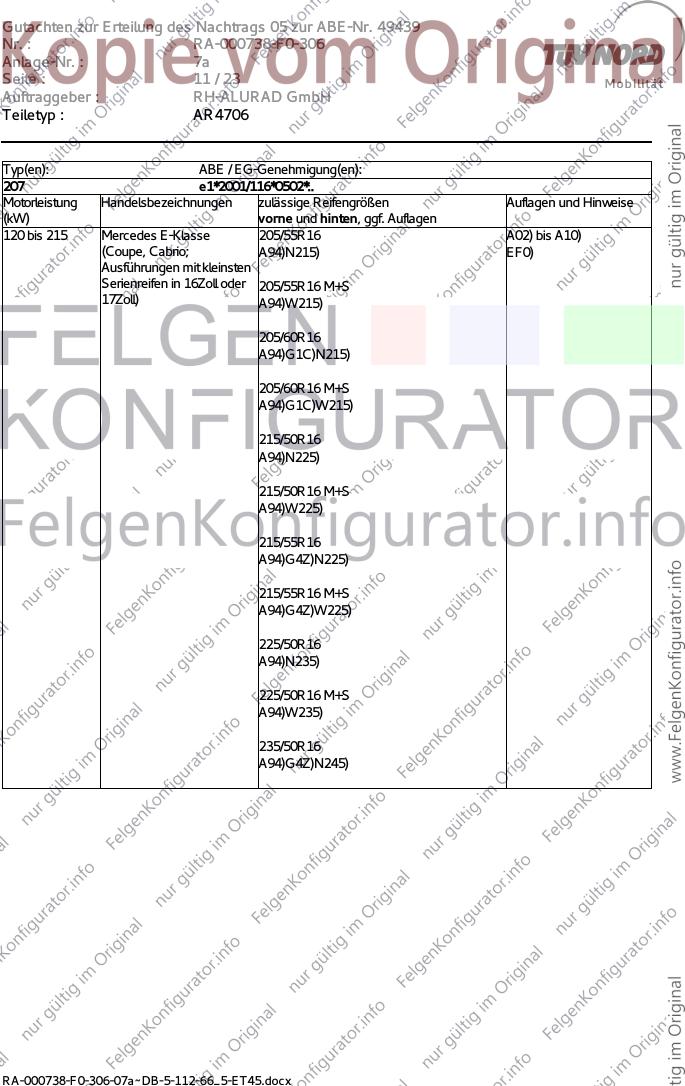

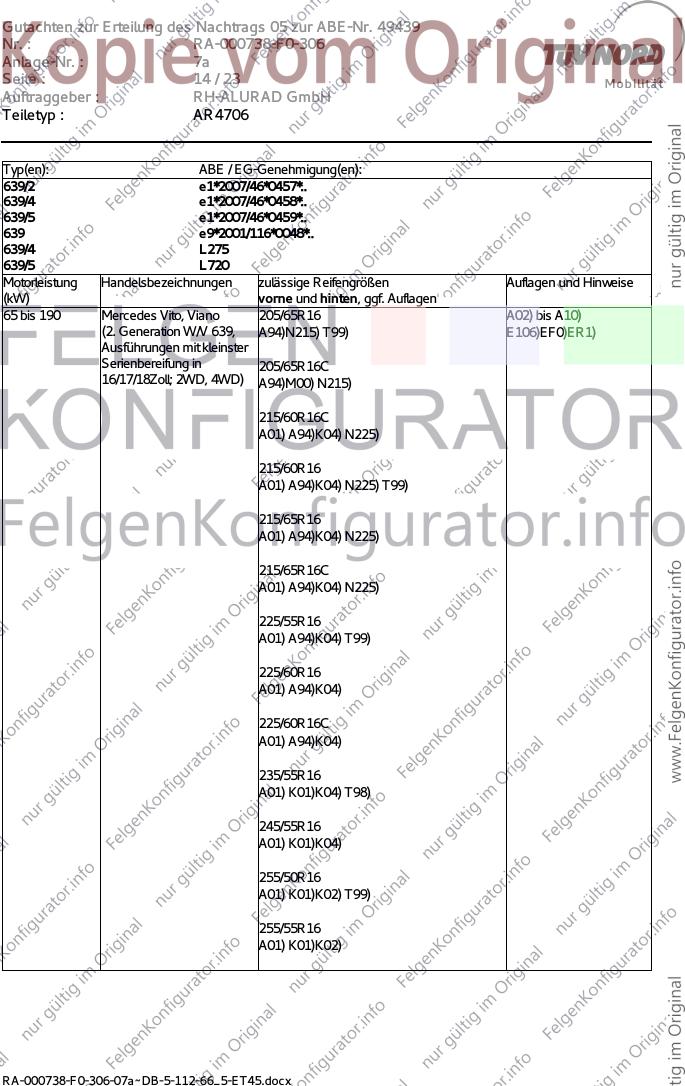

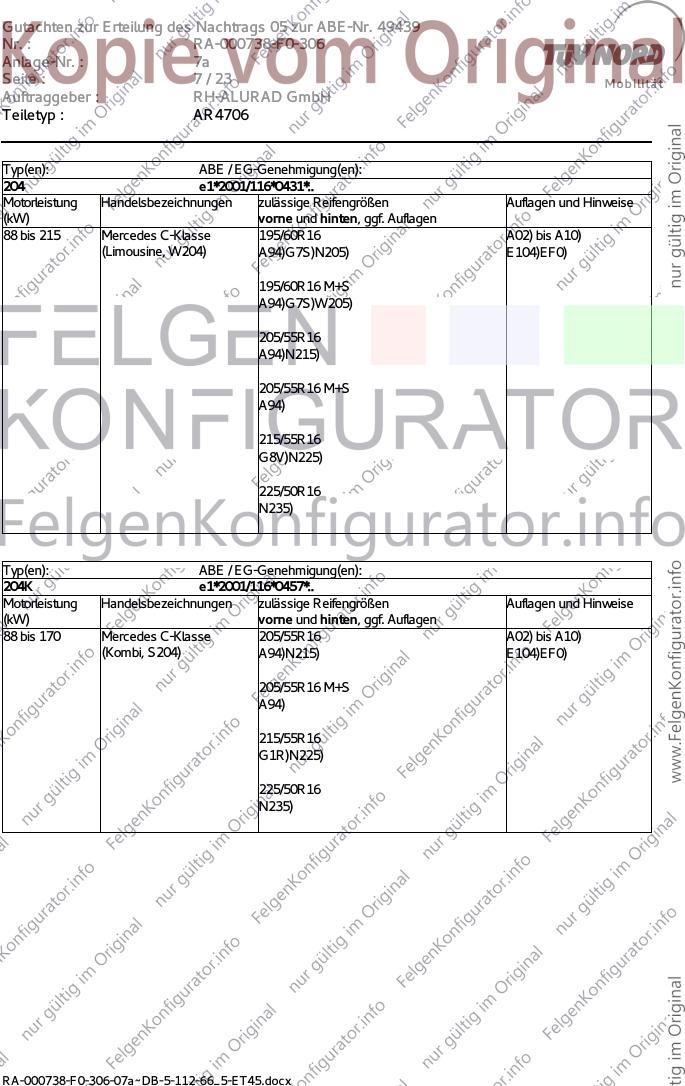

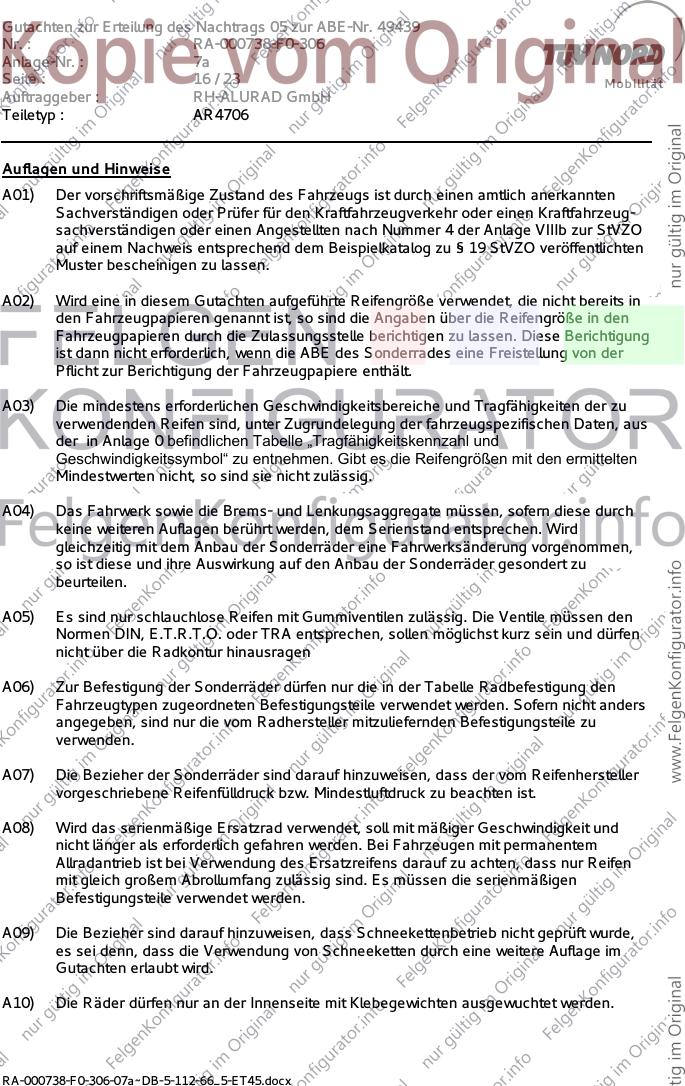

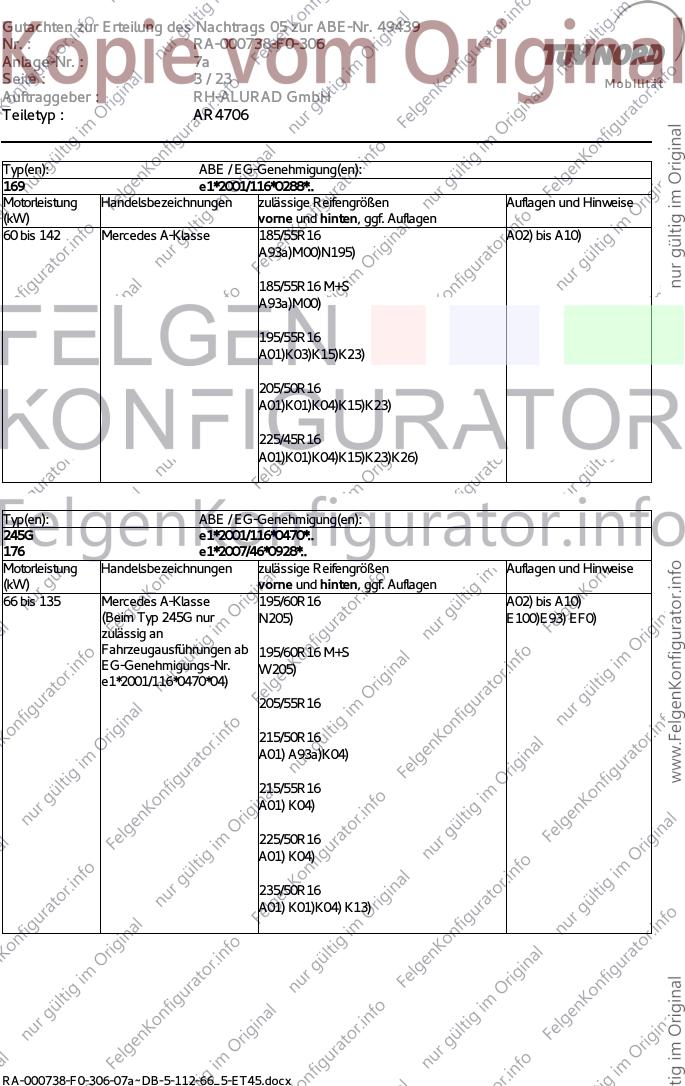

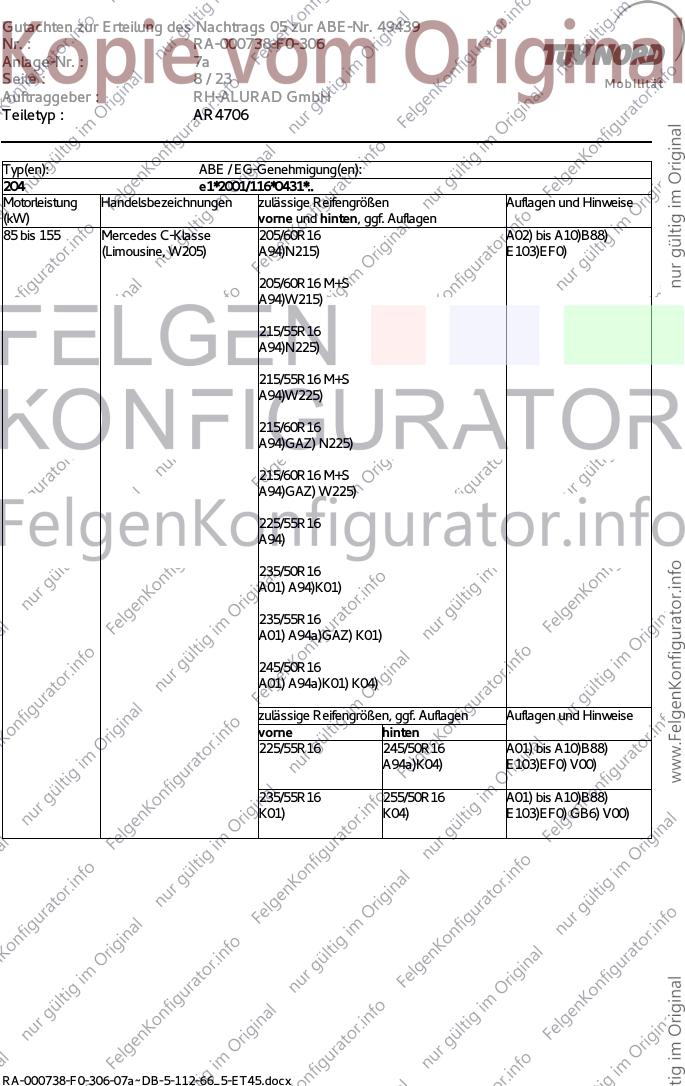

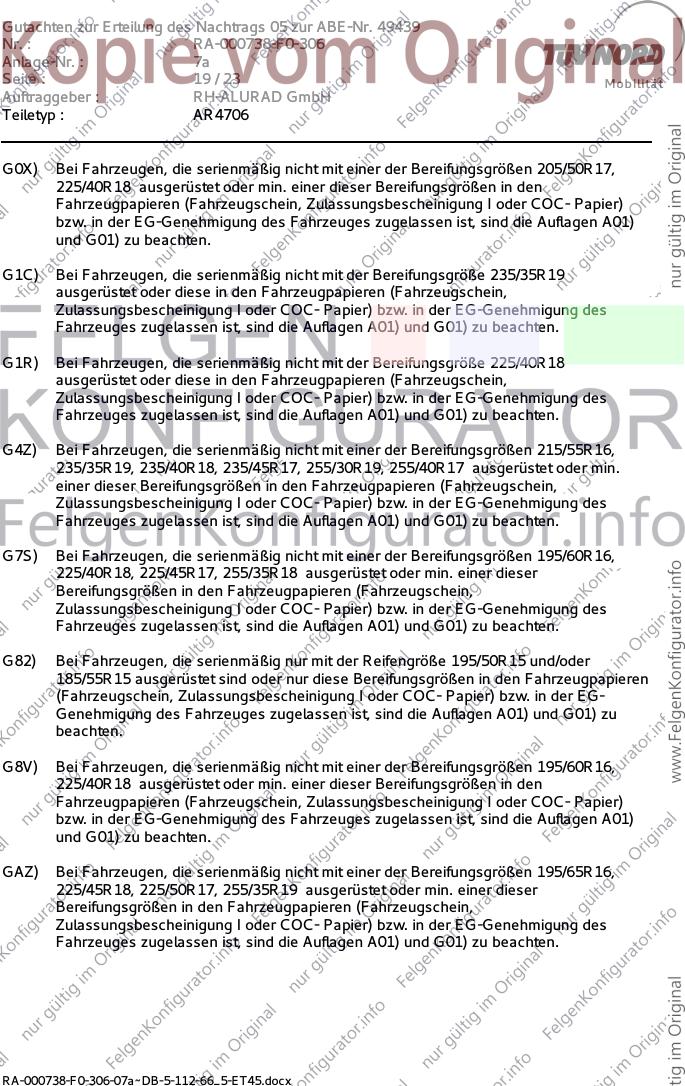

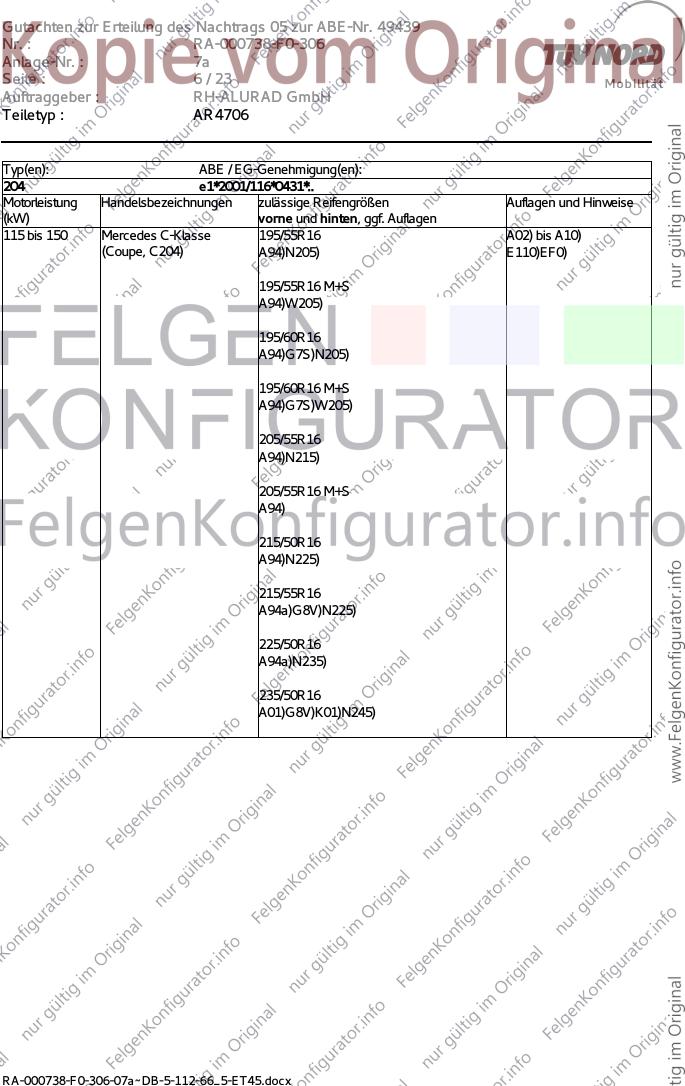

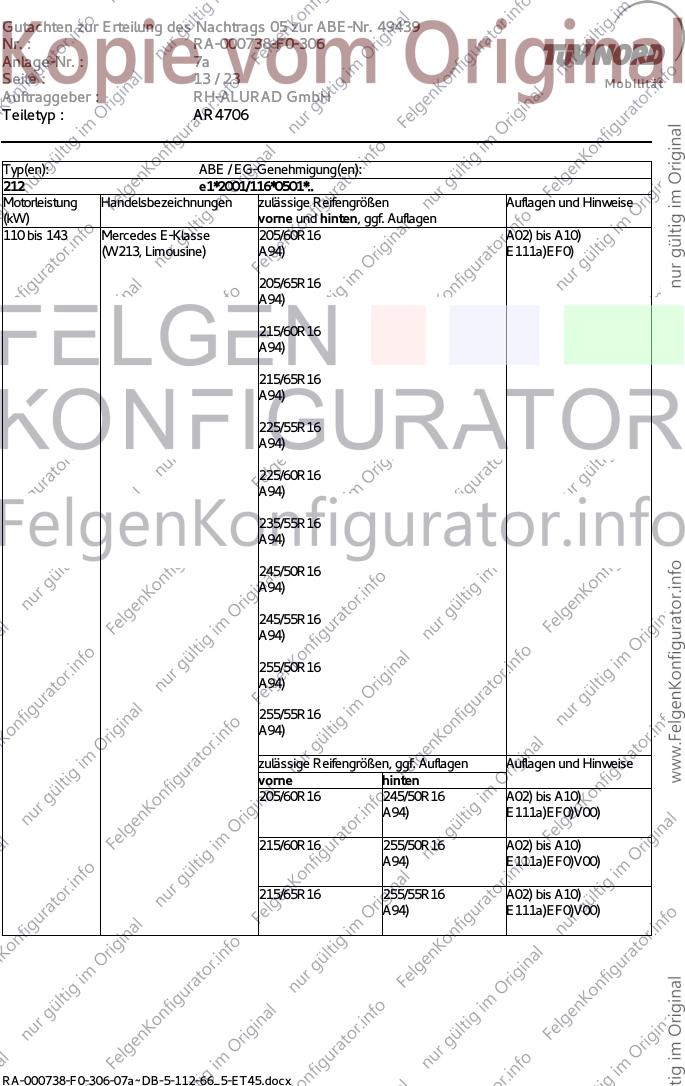

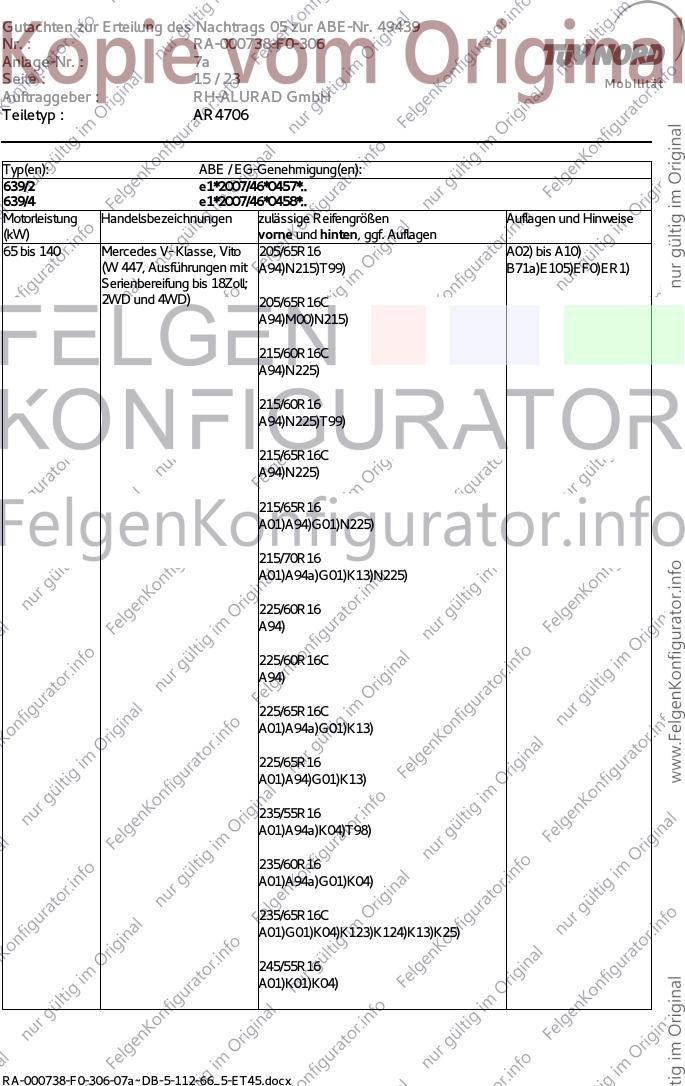

Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 7a
Seite : 1 / 23 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Technische Daten, Kurzfassung
Raddaten
Radtyp: AR4706
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RH
Montageposition: Vorder-und Hinterachse
Radausführung: 112G
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø66.6
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2150 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Daimler-Benz AG, Mercedes-Benz AG bzw. DaimlerChrysler
AG
RA-000738-F0-306-07a~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 7a
Seite : 2 / 23 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
168 Radschraube, Kegel 60°, Gewinde 4628 110 Nm
M12x1,5, Schaftlänge 26 mm
117, 169, 176, 204, 204K, 207, Radschraube, Kegel 60°, Gewinde 4724 130 Nm
245, 245G, 246 M14x1,5, Schaftlänge 29 mm
212 W212: 4724 130 Nm
Radschraube, Kegel 60°, Gewinde
M14x1,5, Schaftlänge 29 mm
W213: 4724 150 Nm
Radschraube, Kegel 60°, Gewinde
M14x1,5, Schaftlänge 29 mm
639 Radschraube, Kegel 60°, Gewinde 4724 150 Nm
M14x1,5, Schaftlänge 29 mm
639/2, 639/4, 639/5 Vito, Viano (W/V 639): 4724 150 Nm
Radschraube, Kegel 60°, Gewinde
M14x1,5, Schaftlänge 29 mm
Vito, V-Klasse (W 447): 4724 175 Nm
Radschraube, Kegel 60°, Gewinde
M14x1,5, Schaftlänge 29 mm
Typ: 168
ABE / EG-Genehmigung: e1*96/79*0073*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 103 Mercedes A-Klasse 195/45R16 A01) bis A10)
(Radstand kurz und lang) E20)K70)
205/45R16
K68)
215/40R16
195/50R16
G82) K68)
e1*96/79*0073*16E 810/825 (850) 5/112/66,5
RA-000738-F0-306-07a~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 7a
Seite : 3 / 23 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
169 e1*2001/116*0288*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 142 Mercedes A-Klasse 185/55R16 A02) bis A10)
A93a)M00)N195)
185/55R16 M+S
A93a)M00)
195/55R16
A01)K03)K15)K23)
205/50R16
A01)K01)K04)K15)K23)
225/45R16
A01)K01)K04)K15)K23)K26)
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
176 e1*2007/46*0928*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 135 Mercedes A-Klasse 195/60R16 A02) bis A10)
(Beim Typ 245G nur N205) E100)E93) EF0)
zulässig an
Fahrzeugausführungen ab 195/60R16 M+S
EG-Genehmigungs-Nr. W205)
e1*2001/116*0470*04)
205/55R16
215/50R16
A01) A93a)K04)
215/55R16
A01) K04)
225/50R16
A01) K04)
235/50R16
A01) K01)K04) K13)
RA-000738-F0-306-07a~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 7a
Seite : 4 / 23 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
245 e1*2001/116*0314*..
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 142 Mercedes B-Klasse 205/55R16 A02) bis A10)
(Beim Typ 245G nur A01)A93)K01) E99)
zulässig an
Fahrzeugausführungen bis 215/50R16
EG-Genehmigungs-Nr. A01)A93)K01)K04)
e1*2001/116*0470*02)
225/50R16
A01)A93a)K01)K04)K81)
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
246 e1*2007/46*0751*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 135 Mercedes B- Klasse 195/55R16 A02) bis A10)
(Beim Typ 245G nur A93)N205) E100)EF0)
zulässig an
Fahrzeugausführungen ab 195/55R16 M+S
EG-Genehmigungs-Nr. A93)W205)
e1*2001/116*0470*04)
195/60R16
N205)
195/60R16 M+S
W205)
205/55R16
215/50R16
A93)
215/55R16
G0X)
225/50R16
A01)K04)
235/50R16
A01)G0X)K04)K13)K22)
RA-000738-F0-306-07a~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 7a
Seite : 5 / 23 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 Mercedes B-Klasse electric 205/60R16 A02) bis A10)
drive
215/55R16
A93a)
215/60R16
225/55R16
235/50R16
235/55R16
245/50R16
A01)K04)
RA-000738-F0-306-07a~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 7a
Seite : 6 / 23 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
115 bis 150 Mercedes C-Klasse 195/55R16 A02) bis A10)
(Coupe, C204) A94)N205) E110)EF0)
195/55R16 M+S
A94)W205)
195/60R16
A94)G7S)N205)
195/60R16 M+S
A94)G7S)W205)
205/55R16
A94)N215)
205/55R16 M+S
A94)
215/50R16
A94)N225)
215/55R16
A94a)G8V)N225)
225/50R16
A94a)N235)
235/50R16
A01)G8V)K01)N245)
RA-000738-F0-306-07a~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 7a
Seite : 7 / 23 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 215 Mercedes C-Klasse 195/60R16 A02) bis A10)
(Limousine, W204) A94)G7S)N205) E104)EF0)
195/60R16 M+S
A94)G7S)W205)
205/55R16
A94)N215)
205/55R16 M+S
A94)
215/55R16
G8V)N225)
225/50R16
N235)
Typ(en): ABE / EG-Genehmigung(en):
204K e1*2001/116*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 170 Mercedes C-Klasse 205/55R16 A02) bis A10)
(Kombi, S204) A94)N215) E104)EF0)
205/55R16 M+S
A94)
215/55R16
G1R)N225)
225/50R16
N235)
RA-000738-F0-306-07a~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 7a
Seite : 8 / 23 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 155 Mercedes C-Klasse 205/60R16 A02) bis A10)B88)
(Limousine, W205) A94)N215) E103)EF0)
205/60R16 M+S
A94)W215)
215/55R16
A94)N225)
215/55R16 M+S
A94)W225)
215/60R16
A94)GAZ) N225)
215/60R16 M+S
A94)GAZ) W225)
225/55R16
A94)
235/50R16
A01) A94)K01)
235/55R16
A01) A94a)GAZ) K01)
245/50R16
A01) A94a)K01) K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/55R16 245/50R16 A01) bis A10)B88)
A94a)K04) E103)EF0) V00)
235/55R16 255/50R16 A01) bis A10)B88)
K01) K04) E103)EF0) GB6) V00)
RA-000738-F0-306-07a~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 7a
Seite : 9 / 23 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
204K e1*2001/116*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 155 Mercedes C-Klasse 205/60R16 A02) bis A10)B88)
(Kombi, S205) A94)N215) E103)EF0)
205/60R16 M+S
A94)W215)
215/55R16
A94)N225)
215/55R16 M+S
A94)W225)
215/60R16
A94)N225)
215/60R16 M+S
A94)W225)
225/55R16
A94)
235/50R16
A01) A94)K01)
235/55R16
A01) A94a)K01)
245/50R16
A01) A94a)K01) K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/55R16 245/50R16 A01) bis A10)B88)
A94a)K04) E103)EF0) V00)
235/55R16 255/50R16 A01) bis A10)B88)
K01) K04) E103)EF0) V00)
RA-000738-F0-306-07a~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 7a
Seite : 10 / 23 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
117 e1*2007/46*1007*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 135 Mercedes CLA-Klasse 205/55R16 A02) bis A10)
(Limousine, Kombi) E100)E93a) EF0)
215/50R16
A93a)
215/55R16
225/50R16
A01) K04)
235/50R16
A01) K01)K04) K13)
RA-000738-F0-306-07a~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 7a
Seite : 11 / 23 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
207 e1*2001/116*0502*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 215 Mercedes E-Klasse 205/55R16 A02) bis A10)
(Coupe, Cabrio; A94)N215) EF0)
Ausführungen mit kleinsten
Serienreifen in 16Zoll oder 205/55R16 M+S
17Zoll) A94)W215)
205/60R16
A94)G1C)N215)
205/60R16 M+S
A94)G1C)W215)
215/50R16
A94)N225)
215/50R16 M+S
A94)W225)
215/55R16
A94)G4Z)N225)
215/55R16 M+S
A94)G4Z)W225)
225/50R16
A94)N235)
225/50R16 M+S
A94)W235)
235/50R16
A94)G4Z)N245)
RA-000738-F0-306-07a~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 7a
Seite : 12 / 23 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 150 Mercedes E-Klasse 205/60R16 A02) bis A10)
(W212, Limousine, A94) E111)EF0)
Ausführungen mit kleinsten
Serienreifen in 16Zoll) 215/55R16
A94)
225/55R16
A94)
235/50R16
245/50R16
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/55R16 245/50R16 A02) bis A10)
E111)EF0)V00)
RA-000738-F0-306-07a~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 7a
Seite : 13 / 23 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 143 Mercedes E-Klasse 205/60R16 A02) bis A10)
(W213, Limousine) A94) E111a)EF0)
205/65R16
A94)
215/60R16
A94)
215/65R16
A94)
225/55R16
A94)
225/60R16
A94)
235/55R16
A94)
245/50R16
A94)
245/55R16
A94)
255/50R16
A94)
255/55R16
A94)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/60R16 245/50R16 A02) bis A10)
A94) E111a)EF0)V00)
215/60R16 255/50R16 A02) bis A10)
A94) E111a)EF0)V00)
215/65R16 255/55R16 A02) bis A10)
A94) E111a)EF0)V00)
RA-000738-F0-306-07a~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 7a
Seite : 14 / 23 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
639/2 e1*2007/46*0457*..
639/4 e1*2007/46*0458*..
639/5 e1*2007/46*0459*..
639 e9*2001/116*0048*..
639/4 L275
639/5 L720
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 190 Mercedes Vito, Viano 205/65R16 A02) bis A10)
(2. Generation W/V 639, A94)N215) T99) E106)EF0)ER1)
Ausführungen mit kleinster
Serienbereifung in 205/65R16C
16/17/18Zoll; 2WD, 4WD) A94)M00) N215)
215/60R16C
A01) A94)K04) N225)
215/60R16
A01) A94)K04) N225) T99)
215/65R16
A01) A94)K04) N225)
215/65R16C
A01) A94)K04) N225)
225/55R16
A01) A94)K04) T99)
225/60R16
A01) A94)K04)
225/60R16C
A01) A94)K04)
235/55R16
A01) K01)K04) T98)
245/55R16
A01) K01)K04)
255/50R16
A01) K01)K02) T99)
255/55R16
A01) K01)K02)
RA-000738-F0-306-07a~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 7a
Seite : 15 / 23 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
639/2 e1*2007/46*0457*..
639/4 e1*2007/46*0458*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 140 Mercedes V- Klasse, Vito 205/65R16 A02) bis A10)
(W 447, Ausführungen mit A94)N215)T99) B71a)E105)EF0)ER1)
Serienbereifung bis 18Zoll;
2WD und 4WD) 205/65R16C
A94)M00)N215)
215/60R16C
A94)N225)
215/60R16
A94)N225)T99)
215/65R16C
A94)N225)
215/65R16
A01)A94)G01)N225)
215/70R16
A01)A94a)G01)K13)N225)
225/60R16
A94)
225/60R16C
A94)
225/65R16C
A01)A94a)G01)K13)
225/65R16
A01)A94)G01)K13)
235/55R16
A01)A94a)K04)T98)
235/60R16
A01)A94a)G01)K04)
235/65R16C
A01)G01)K04)K123)K124)K13)K25)
245/55R16
A01)K01)K04)
RA-000738-F0-306-07a~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 7a
Seite : 16 / 23 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummiventilen zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
RA-000738-F0-306-07a~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 7a
Seite : 17 / 23 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B71a) Nicht zulässig an Fahrzeugen mit folgender Bremsanlage an Achse 1:
- Faustsattel mit bel. Bremsscheibe Ø330x32 mm.
B88) Nicht zulässig an Fahrzeug-Ausführungen mit folgender Bremsanlage:
- Achse 1 mit 4-Kolben-Festsattel mit belüfteter Bremsscheibe Ø 318x30mm
E100) Beim Typ 245G nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e1*2001/116*0470*04.
E103) Beim Typ 204 bzw. 204K nur zulässig an folgenden Fahrzeugausführungen (Baureihe
205: nur Varianten, die mit „R“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung
Teil 1):
- Limousine ab EG-Genehmigungs-Nr. e1*2001/116*0431*29,
- Kombi ab EG-Genehmigungs-Nr. e1*2001/116*0457*25
E104) Beim Typ 204 bzw. 204K nur zulässig an folgenden Fahrzeugausführungen (Baureihe
204: nur Varianten, die mit „H“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung
Teil 1):
- Limousine bis EG-Genehmigungs-Nr. e1*2001/116*0431*28,
- Kombi bis EG-Genehmigungs-Nr. e1*2001/116*0457*24
E105) Nur zulässig an folgenden Fahrzeugausführungen
Mercedes Vito (W 447) :
- Typ 639/2 ab EG-Genehmigungs-Nr. e1*2007/46*0457*10,
- Typ 639/4 ab EG-Genehmigungs-Nr. e1*2007/46*0458*08,
- Typ 639/5 ab EG-Genehmigungs-Nr. e1*2007/46*0459*06
Mercedes V-Klasse (W 447) :
- Typ 639/2 ab EG-Genehmigungs-Nr. e1*2007/46*0457*09,
- Typ 639/4 ab EG-Genehmigungs-Nr. e1*2007/46*0458*08,
- Typ 639/5 ab EG-Genehmigungs-Nr. e1*2007/46*0459*06
RA-000738-F0-306-07a~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 7a
Seite : 18 / 23 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
E106) Nur zulässig an folgenden Fahrzeugausführungen Mercedes Vito (W/V 639) :
- Typ 639/2 bis EG-Genehmigungs-Nr. e1*2007/46*0457*09,
- Typ 639/4 bis EG-Genehmigungs-Nr. e1*2007/46*0458*07,
- Typ 639/4 mit EG-Genehmigungs-Nr. L275,
- Typ 639/5 bis EG-Genehmigungs-Nr. e1*2007/46*0459*05,
- Typ 639/5 mit EG-Genehmigungs-Nr. L720,
- Typ 639 mit EG-Genehmigungs-Nr. e9*2001/116*0048
E110) Beim Typ 204 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 204: nur
Varianten, die mit „H“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil 1):
- Coupe bis EG-Genehmigungs-Nr. e1*2001/116*0431*36
E111) Bei Typ 212 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 212: nur
Varianten, die mit "J" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil1).
E20) Nicht zulässig an Fahrzeugen mit besonderer Verbrauchseinstufung ( 3L, 5L).
E93) Nicht zulässig an Fahrzeugausführungen mit Sportfahrwerk (Code P84), bei denen
serienmäßig als (Sommer-)Mindestbereifung die Bereifung 235/40R18 eingetragen ist.
E93a) Nicht zulässig an Fahrzeugausführungen „Sportmodell“ bei denen serienmäßig als
(Sommer-)Mindestbereifung die Bereifung 235/40R18 eingetragen ist.
E99) Beim Typ 245G nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr.
e1*2001/116*0470*02.
E111a) Bei Typ 212 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 213: nur
Varianten, die mit "U" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil1).
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an
der Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1420 kg, (geprüfte
Radfestigkeit). Die erhöhten zulässigen Achslasten bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den Fahrzeugpapieren) sind ggfs. auf den
oben genannten max. zulässigen Wert zu reduzieren. Ist die Reduzierung erforderlich, so
ist dies auf der im Abdruck der ABE des Sonderrades enthaltenen Bestätigung
einzutragen . Auflage A01 ist zusätzlich anzuwenden.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
RA-000738-F0-306-07a~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 7a
Seite : 19 / 23 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
G0X) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/50R17,
225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G1C) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 235/35R19
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G1R) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 225/40R18
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G4Z) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R16,
235/35R19, 235/40R18, 235/45R17, 255/30R19, 255/40R17 ausgerüstet oder min.
einer dieser Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G7S) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/60R16,
225/40R18, 225/45R17, 255/35R18 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G82) Bei Fahrzeugen, die serienmäßig nur mit der Reifengröße 195/50R15 und/oder
185/55R15 ausgerüstet sind oder nur diese Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
G8V) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/60R16,
225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GAZ) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R16,
225/45R18, 225/50R17, 255/35R19 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
RA-000738-F0-306-07a~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 7a

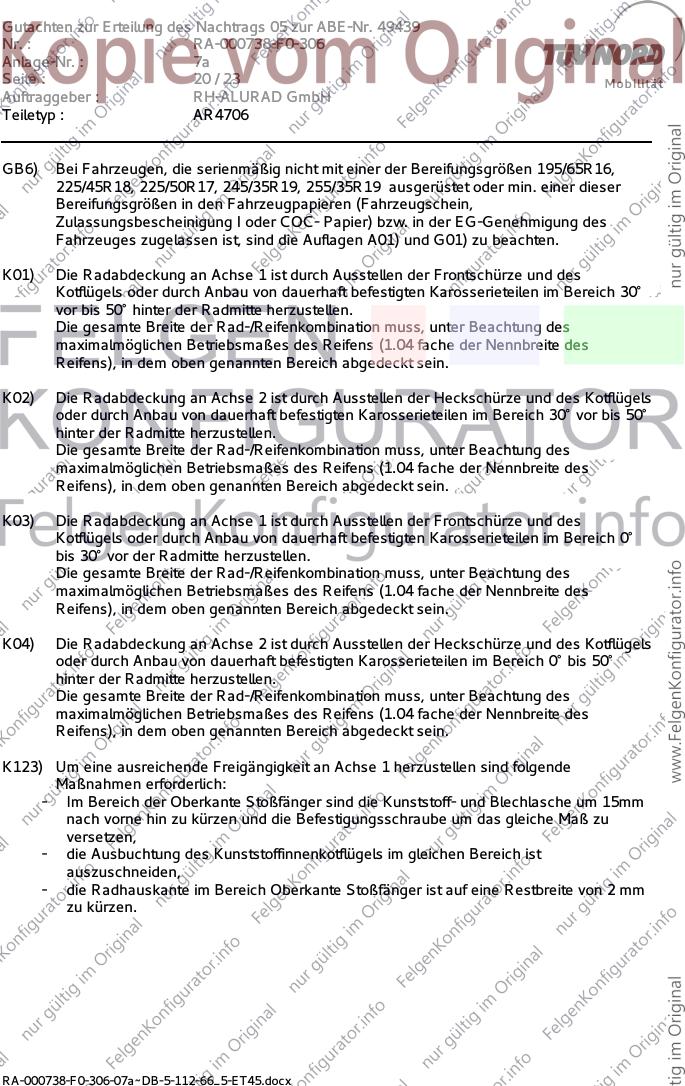

Seite : 20 / 23 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
GB6) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R16,
225/45R18, 225/50R17, 245/35R19, 255/35R19 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K123) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende
Maßnahmen erforderlich:
- Im Bereich der Oberkante Stoßfänger sind die Kunststoff- und Blechlasche um 15mm
nach vorne hin zu kürzen und die Befestigungsschraube um das gleiche Maß zu
versetzen,
- die Ausbuchtung des Kunststoffinnenkotflügels im gleichen Bereich ist
auszuschneiden,
- die Radhauskante im Bereich Oberkante Stoßfänger ist auf eine Restbreite von 2 mm
zu kürzen.
RA-000738-F0-306-07a~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 7a
Seite : 21 / 23 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
K124) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende
Maßnahmen erforderlich:
- das Kunststoffinnenradhaus ist im Schwenkbereich hinter der Vorderachse im rot
markierten Bereich um 20mm warm einzuformen.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile
entsprechend zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen
Schutzleiste bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K68) An Achse 2 sind zwecks ausreichender Freigängigkeit folgende Maßnahmen
erforderlich:
- die Radhausausschnittkante (soweit nicht bereits serienmäßig umgelegt) ist ab
Stoßfängeroberkante bis ca. 250 mm nach vorn hin nach oben umzulegen.
K70) An Achse 1 sind zwecks ausreichender Radabdeckung folgende Maßnahmen
erforderlich:
- die Radhauskante oberhalb des Stoßfängers ist um ca. 10 ...15 mm auszustellen
(Befestigungsstelle unterlegen),
- die Stoßfängerenden sind entsprechend weit auszustellen,
- ab Stoßfängeroberkante -nach unten hin - sind geeignete Spritzecken anzubringen
(ggf. auch durch Tieferlegung zu erreichen).
RA-000738-F0-306-07a~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 7a
Seite : 22 / 23 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
K81) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende
Maßnahmen erforderlich:
- die Radhausausschnittkanten sind im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste komplett um- und eng anzulegen,
- die Radhausausschnittkanten sind in diesem Bereich aufzuweiten,
- Der Filzinnenkotflügel ist in diesem Bereich auf einer Höhe von ca. 50 mm, gemessen
von der Radhausauschnittkante, auszuschneiden und klebend zu befestigen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N195) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 195/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000738-F0-306-07a~DB-5-112-66_5-ET45.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 7a

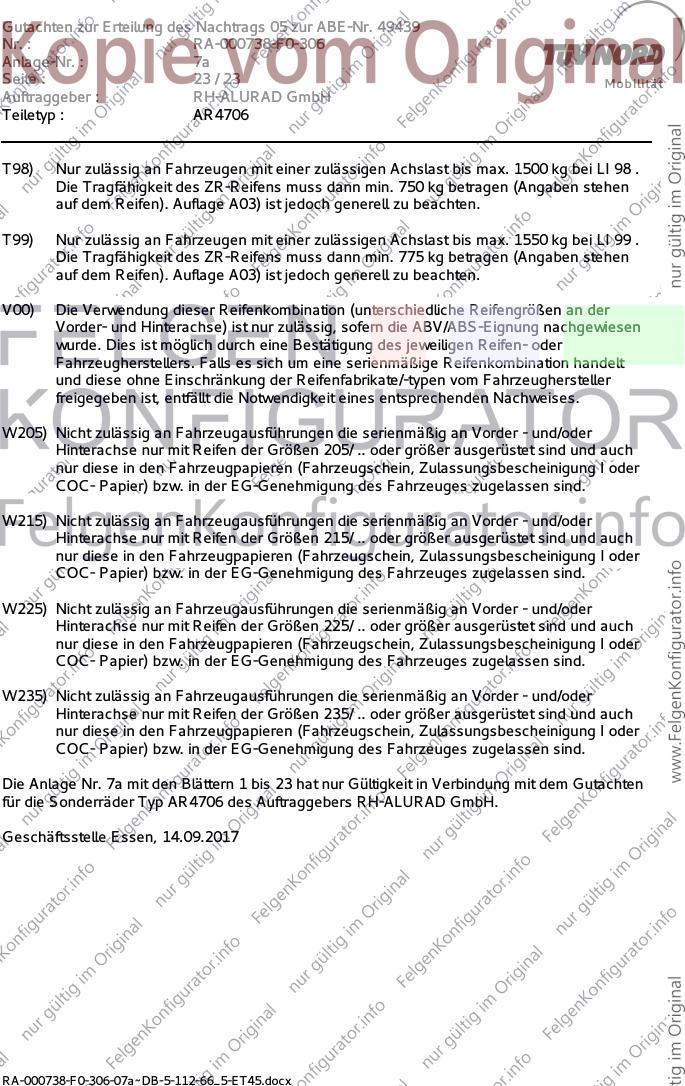

Seite : 23 / 23 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
T98) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1500 kg bei LI 98 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 750 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T99) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1550 kg bei LI 99 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 775 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers. Falls es sich um eine serienmäßige Reifenkombination handelt
und diese ohne Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller
freigegeben ist, entfällt die Notwendigkeit eines entsprechenden Nachweises.
W205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Reifen der Größen 205/ .. oder größer ausgerüstet sind und auch
nur diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
W215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Reifen der Größen 215/ .. oder größer ausgerüstet sind und auch
nur diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
W225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Reifen der Größen 225/ .. oder größer ausgerüstet sind und auch
nur diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
W235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Reifen der Größen 235/ .. oder größer ausgerüstet sind und auch
nur diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage Nr. 7a mit den Blättern 1 bis 23 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ AR4706 des Auftraggebers RH-ALURAD GmbH.
Geschäftsstelle Essen, 14.09.2017
RA-000738-F0-306-07a~DB-5-112-66_5-ET45.docx
