Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 9 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 9 J x 19 H2
Nummer der Genehmigung: 50909 Erweiterung Nr.: 02
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
Alcar Leichtmetallräder GmbH
DE-53721 Siegburg
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Alcar Technik und Design GmbH
AT-2552 Hirtenberg
3. Typbezeichnung:
Type:
ACR9M
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 50909 Erweiterung Nr.: 02
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV AUSTRIA AUTOMOTIVE GMBH
AT-1230 Wien
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
18.08.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
366-0009-16-WIRD/N2
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 50909 Erweiterung Nr.: 02
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 49
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4

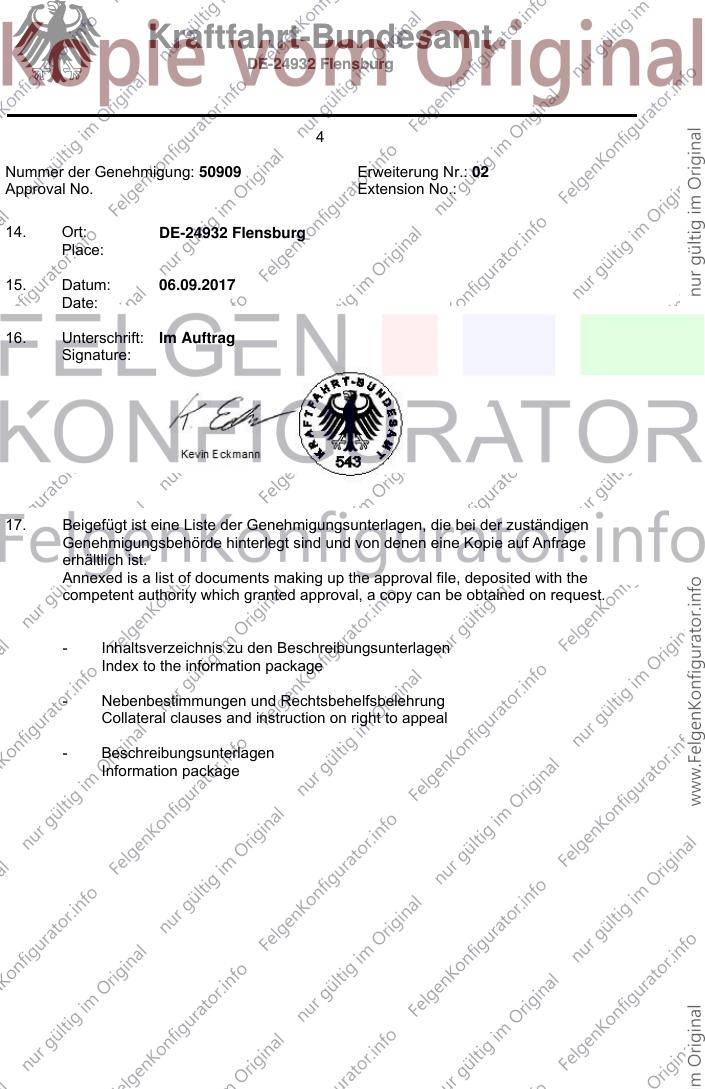

Nummer der Genehmigung: 50909 Erweiterung Nr.: 02
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 06.09.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Kraftfahrt-Bundesamt
DE-24932 Flensburg

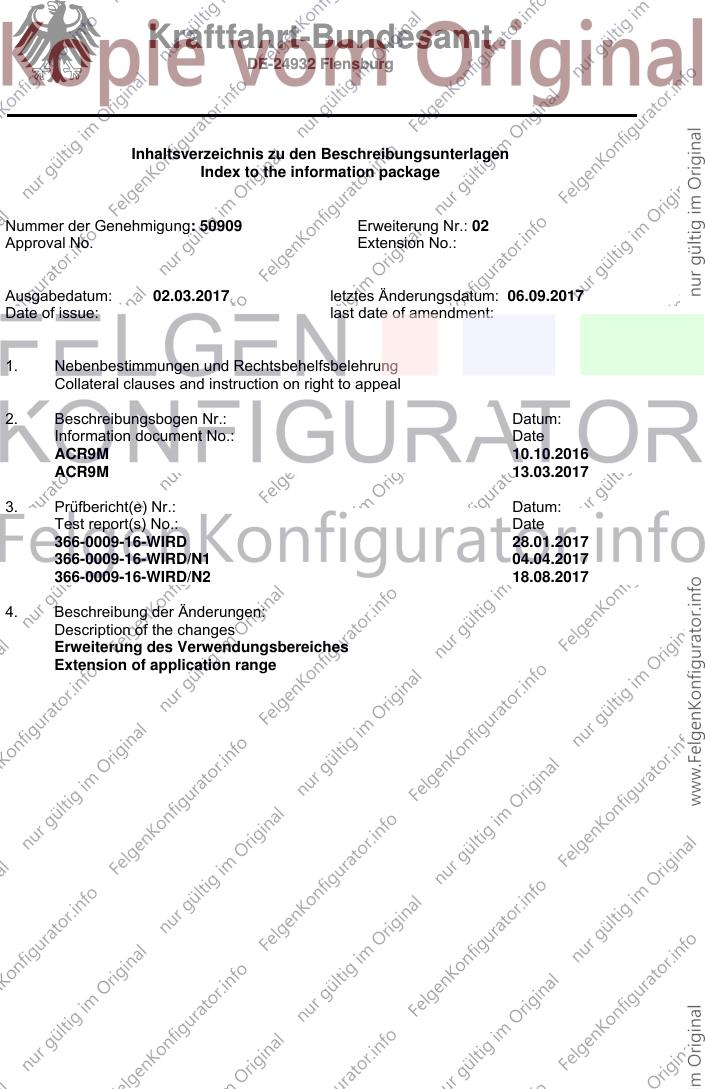

Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 50909 Erweiterung Nr.: 02
Approval No. Extension No.:
Ausgabedatum: 02.03.2017 letztes Änderungsdatum: 06.09.2017
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Beschreibungsbogen Nr.: Datum:
Information document No.: Date
ACR9M 10.10.2016
ACR9M 13.03.2017
3. Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
366-0009-16-WIRD 28.01.2017
366-0009-16-WIRD/N1 04.04.2017
366-0009-16-WIRD/N2 18.08.2017
4. Beschreibung der Änderungen:
Description of the changes
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 50909*02

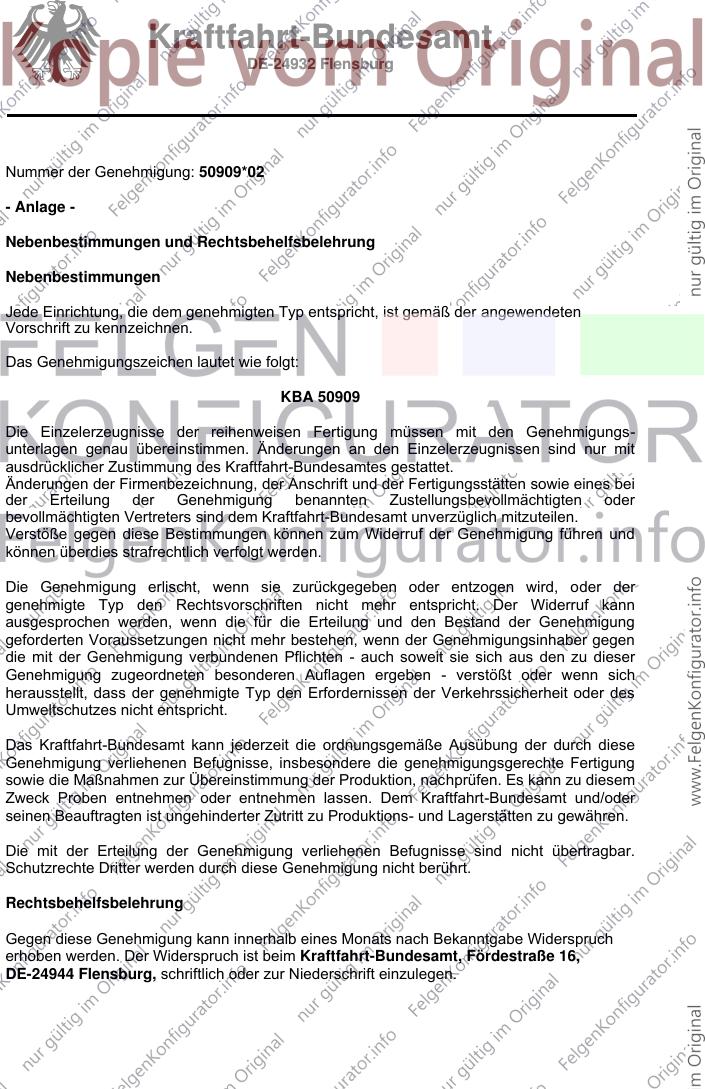

- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 50909
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 50909*02

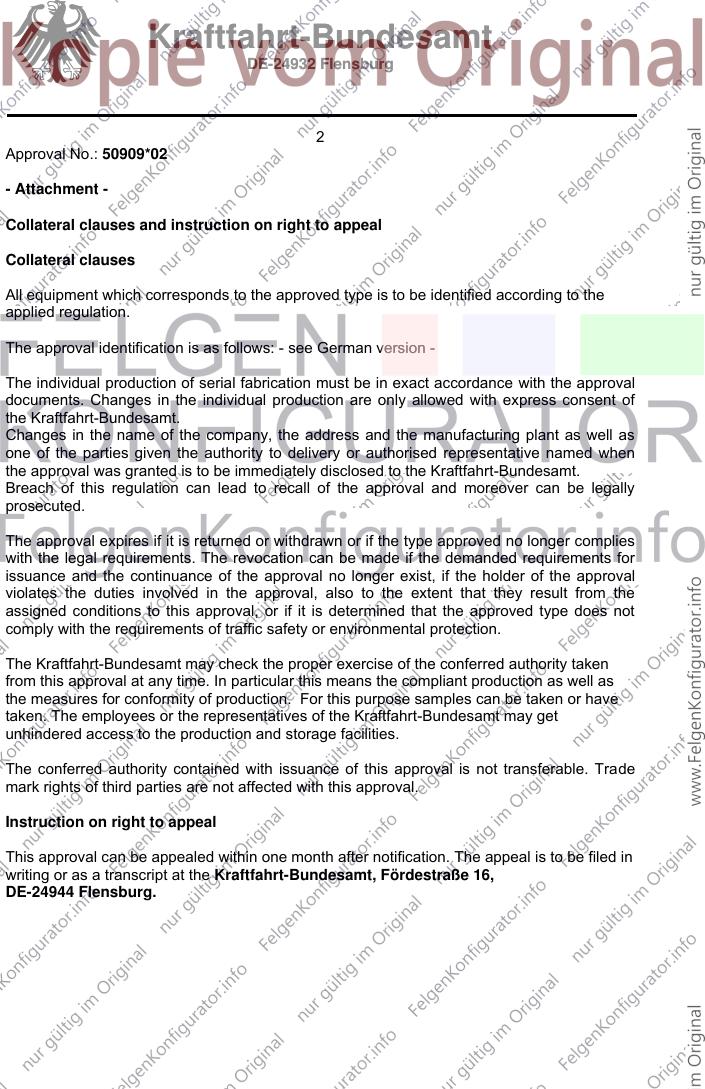

- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

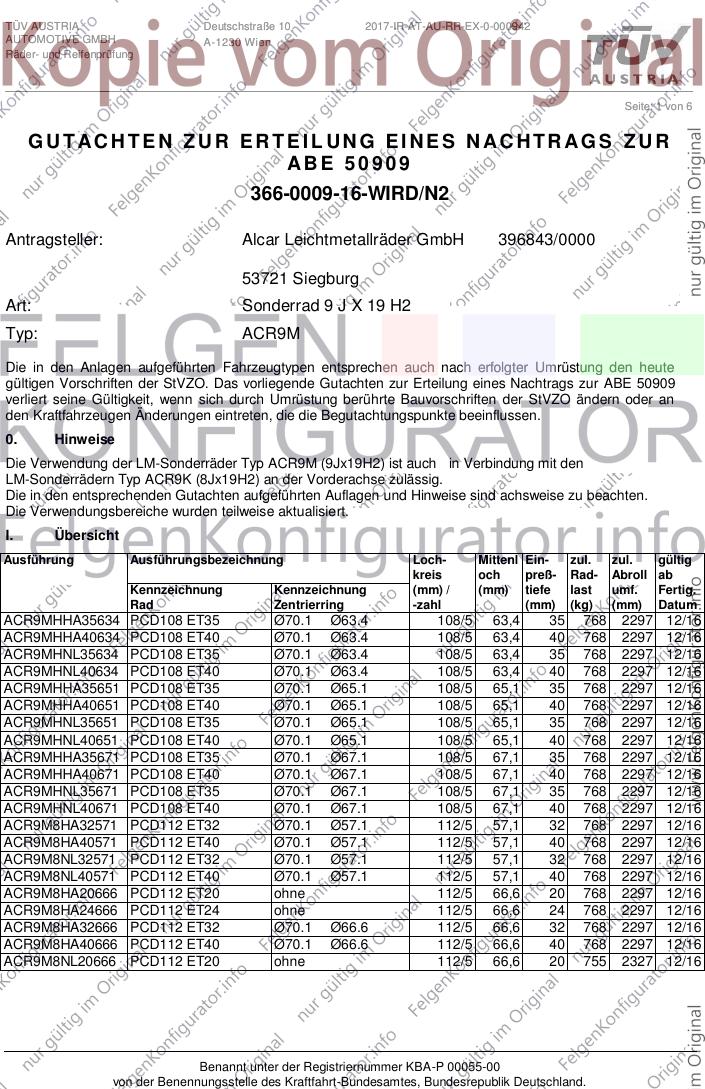

TÜV AUSTRIA Deutschstraße 10 2017-IR-AT-AU-RR-EX-0-000942
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 6
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 50 909
366-0009-16-WIRD/N2
Antragsteller: Alcar Leichtmetallräder GmbH 396843/0000
53721 Siegburg
Art: Sonderrad 9 J X 19 H2
Typ: ACR9M
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 50909
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendung der LM-Sonderräder Typ ACR9M (9Jx19H2) ist auch in Verbindung mit den
LM-Sonderrädern Typ ACR9K (8Jx19H2) an der Vorderachse zulässig.
Die in den entsprechenden Gutachten aufgeführten Auflagen und Hinweise sind achsweise zu beachten.
Die Verwendungsbereiche wurden teilweise aktualisiert.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
ACR9MHHA35634 PCD108 ET35 Ø70.1 Ø63.4 108/5 63,4 35 768 2297 12/16
ACR9MHHA40634 PCD108 ET40 Ø70.1 Ø63.4 108/5 63,4 40 768 2297 12/16
ACR9MHNL35634 PCD108 ET35 Ø70.1 Ø63.4 108/5 63,4 35 768 2297 12/16
ACR9MHNL40634 PCD108 ET40 Ø70.1 Ø63.4 108/5 63,4 40 768 2297 12/16
ACR9MHHA35651 PCD108 ET35 Ø70.1 Ø65.1 108/5 65,1 35 768 2297 12/16
ACR9MHHA40651 PCD108 ET40 Ø70.1 Ø65.1 108/5 65,1 40 768 2297 12/16
ACR9MHNL35651 PCD108 ET35 Ø70.1 Ø65.1 108/5 65,1 35 768 2297 12/16
ACR9MHNL40651 PCD108 ET40 Ø70.1 Ø65.1 108/5 65,1 40 768 2297 12/16
ACR9MHHA35671 PCD108 ET35 Ø70.1 Ø67.1 108/5 67,1 35 768 2297 12/16
ACR9MHHA40671 PCD108 ET40 Ø70.1 Ø67.1 108/5 67,1 40 768 2297 12/16
ACR9MHNL35671 PCD108 ET35 Ø70.1 Ø67.1 108/5 67,1 35 768 2297 12/16
ACR9MHNL40671 PCD108 ET40 Ø70.1 Ø67.1 108/5 67,1 40 768 2297 12/16
ACR9M8HA32571 PCD112 ET32 Ø70.1 Ø57.1 112/5 57,1 32 768 2297 12/16
ACR9M8HA40571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 768 2297 12/16
ACR9M8NL32571 PCD112 ET32 Ø70.1 Ø57.1 112/5 57,1 32 768 2297 12/16
ACR9M8NL40571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 768 2297 12/16
ACR9M8HA20666 PCD112 ET20 ohne 112/5 66,6 20 768 2297 12/16
ACR9M8HA24666 PCD112 ET24 ohne 112/5 66,6 24 768 2297 12/16
ACR9M8HA32666 PCD112 ET32 Ø70.1 Ø66.6 112/5 66,6 32 768 2297 12/16
ACR9M8HA40666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 768 2297 12/16
ACR9M8NL20666 PCD112 ET20 ohne 112/5 66,6 20 755 2327 12/16
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
Fahrzeugteil: Sonderrad 9 J X 19 H2 Radtyp: ACR9M
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________
Seite: 2 von 6
ACR9M8NL20666 PCD112 ET20 ohne 112/5 66,6 20 768 2297 12/16
ACR9M8NL24666 PCD112 ET24 ohne 112/5 66,6 24 768 2297 12/16
ACR9M8NL32666 PCD112 ET32 Ø70.1 Ø66.6 112/5 66,6 32 768 2297 12/16
ACR9M8NL40666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 768 2297 12/16
ACR9M0HA40561 PCD114.3 ET40 Ø71.6 Ø56.1 114,3/5 56,1 40 768 2297 12/16
ACR9M0NL40561 PCD114.3 ET40 Ø71.6 Ø56.1 114,3/5 56,1 40 768 2297 12/16
ACR9M0HA40601 PCD114.3 ET40 Ø71.6 Ø60.1 114,3/5 60,1 40 768 2297 12/16
ACR9M0NL40601 PCD114.3 ET40 Ø71.6 Ø60.1 114,3/5 60,1 40 768 2297 12/16
ACR9M0HA40641 PCD114.3 ET40 Ø71.6 Ø64.1 114,3/5 64,1 40 768 2297 12/16
ACR9M0NL40641 PCD114.3 ET40 Ø71.6 Ø64.1 114,3/5 64,1 40 768 2297 12/16
ACR9M0HA40661 PCD114.3 ET40 Ø71.6 Ø66.1 114,3/5 66,1 40 768 2297 12/16
ACR9M0NL40661 PCD114.3 ET40 Ø71.6 Ø66.1 114,3/5 66,1 40 768 2297 12/16
ACR9M0HA40671 PCD114.3 ET40 Ø71.6 Ø67.1 114,3/5 67,1 40 768 2297 12/16
ACR9M0NL40671 PCD114.3 ET40 Ø71.6 Ø67.1 114,3/5 67,1 40 755 2327 12/16
ACR9M0NL40671 PCD114.3 ET40 Ø71.6 Ø67.1 114,3/5 67,1 40 768 2297 12/16
ACR9M0HA40706 PCD114.3 ET40 Ø71.6 Ø70.6 114,3/5 70,6 40 768 2297 12/16
ACR9M0NL40706 PCD114.3 ET40 Ø71.6 Ø70.6 114,3/5 70,6 40 768 2297 12/16
I.1. Beschreibung der Sonderräder
Antragsteller : Alcar Leichtmetallräder GmbH
53721 Siegburg
Hersteller : Alcar Leichtmetallräder GmbH
:
: 53721 Siegburg
Handelsmarke : AEZ Crest
Art der Sonderräder :LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 13 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung ACR9MHNL35671:
: Außenseite : Innenseite
Radtyp : -- : ACR9M
Radausführung : -- : PCD114.3 ET40
Radgröße : -- : 9 J X 19 H2
Typzeichen : KBA 50909 : --
Einpreßtiefe : -- : ET40
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 12.16
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
Fahrzeugteil: Sonderrad 9 J X 19 H2 Radtyp: ACR9M
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________

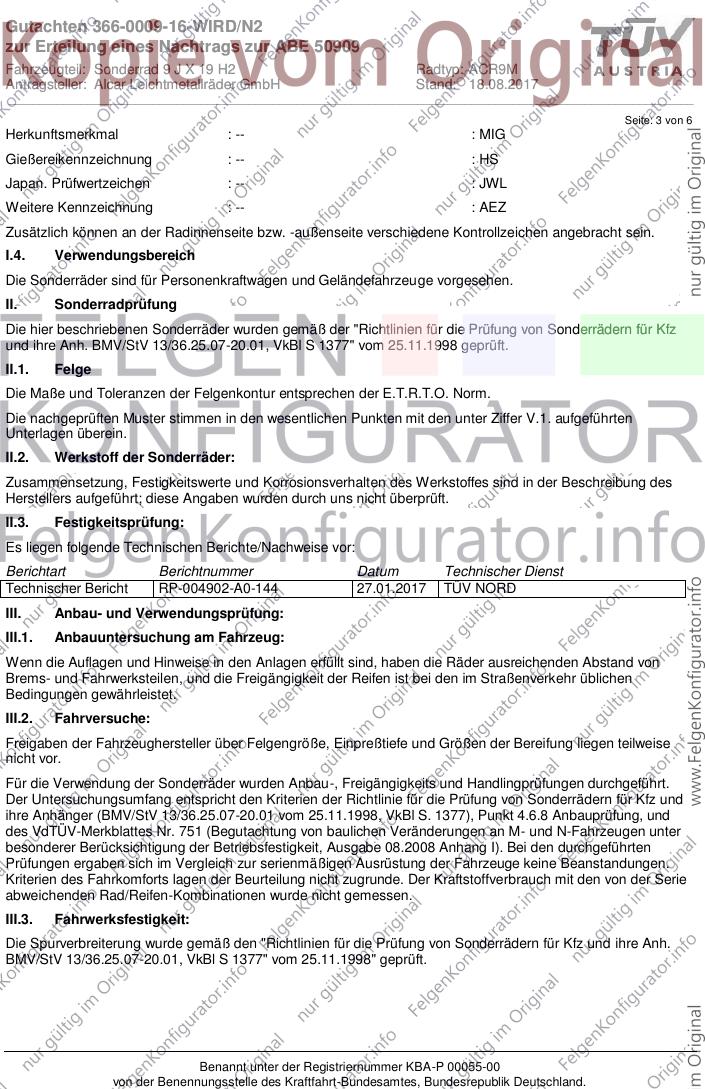

Seite: 3 von 6
Herkunftsmerkmal : -- : MIG
Gießereikennzeichnung : -- : HS
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : AEZ
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.1. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004902-A0-144 27.01.2017 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
Fahrzeugteil: Sonderrad 9 J X 19 H2 Radtyp: ACR9M
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________

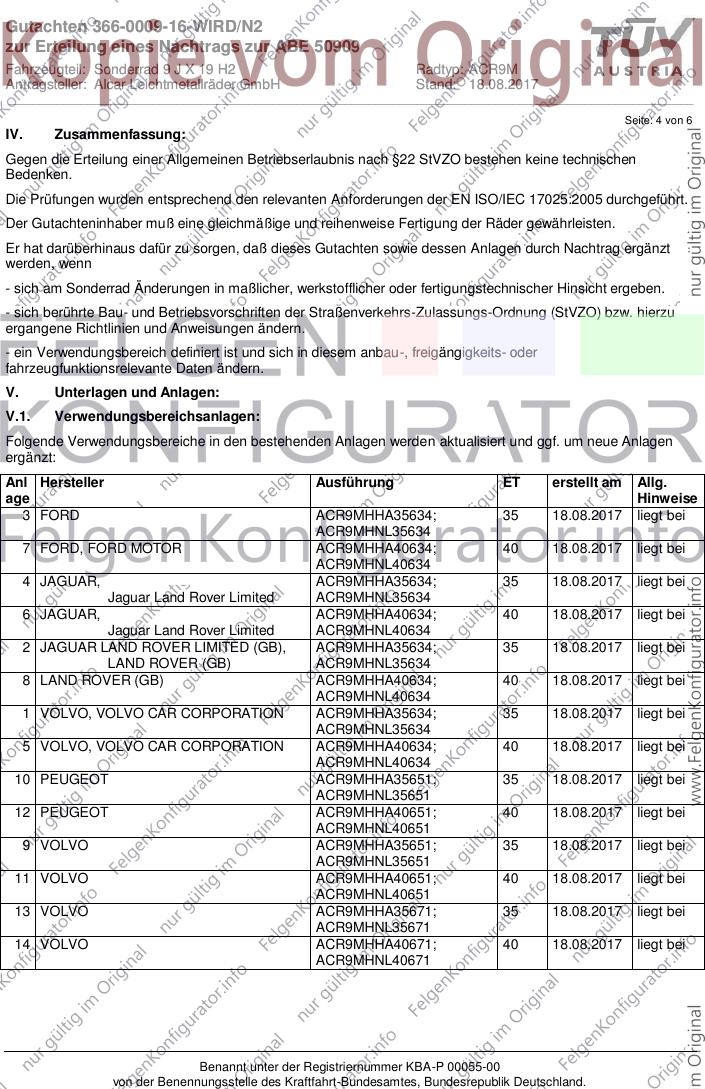

Seite: 4 von 6
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
3 FORD ACR9MHHA35634; 35 18.08.2017 liegt bei
ACR9MHNL35634
7 FORD, FORD MOTOR ACR9MHHA40634; 40 18.08.2017 liegt bei
ACR9MHNL40634
4 JAGUAR, ACR9MHHA35634; 35 18.08.2017 liegt bei
Jaguar Land Rover Limited ACR9MHNL35634
6 JAGUAR, ACR9MHHA40634; 40 18.08.2017 liegt bei
Jaguar Land Rover Limited ACR9MHNL40634
2 JAGUAR LAND ROVER LIMITED (GB), ACR9MHHA35634; 35 18.08.2017 liegt bei
LAND ROVER (GB) ACR9MHNL35634
8 LAND ROVER (GB) ACR9MHHA40634; 40 18.08.2017 liegt bei
ACR9MHNL40634
1 VOLVO, VOLVO CAR CORPORATION ACR9MHHA35634; 35 18.08.2017 liegt bei
ACR9MHNL35634
5 VOLVO, VOLVO CAR CORPORATION ACR9MHHA40634; 40 18.08.2017 liegt bei
ACR9MHNL40634
10 PEUGEOT ACR9MHHA35651; 35 18.08.2017 liegt bei
ACR9MHNL35651
12 PEUGEOT ACR9MHHA40651; 40 18.08.2017 liegt bei
ACR9MHNL40651
9 VOLVO ACR9MHHA35651; 35 18.08.2017 liegt bei
ACR9MHNL35651
11 VOLVO ACR9MHHA40651; 40 18.08.2017 liegt bei
ACR9MHNL40651
13 VOLVO ACR9MHHA35671; 35 18.08.2017 liegt bei
ACR9MHNL35671
14 VOLVO ACR9MHHA40671; 40 18.08.2017 liegt bei
ACR9MHNL40671
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
Fahrzeugteil: Sonderrad 9 J X 19 H2 Radtyp: ACR9M
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________

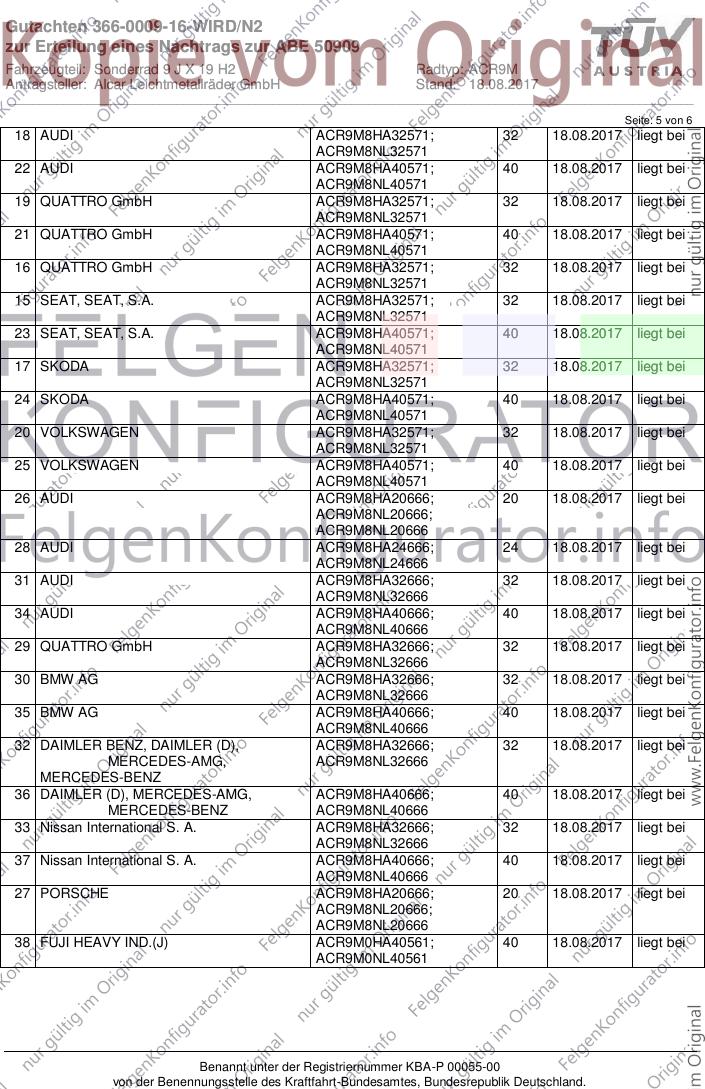

Seite: 5 von 6
18 AUDI ACR9M8HA32571; 32 18.08.2017 liegt bei
ACR9M8NL32571
22 AUDI ACR9M8HA40571; 40 18.08.2017 liegt bei
ACR9M8NL40571
19 QUATTRO GmbH ACR9M8HA32571; 32 18.08.2017 liegt bei
ACR9M8NL32571
21 QUATTRO GmbH ACR9M8HA40571; 40 18.08.2017 liegt bei
ACR9M8NL40571
16 QUATTRO GmbH ACR9M8HA32571; 32 18.08.2017 liegt bei
ACR9M8NL32571
15 SEAT, SEAT, S.A. ACR9M8HA32571; 32 18.08.2017 liegt bei
ACR9M8NL32571
23 SEAT, SEAT, S.A. ACR9M8HA40571; 40 18.08.2017 liegt bei
ACR9M8NL40571
17 SKODA ACR9M8HA32571; 32 18.08.2017 liegt bei
ACR9M8NL32571
24 SKODA ACR9M8HA40571; 40 18.08.2017 liegt bei
ACR9M8NL40571
20 VOLKSWAGEN ACR9M8HA32571; 32 18.08.2017 liegt bei
ACR9M8NL32571
25 VOLKSWAGEN ACR9M8HA40571; 40 18.08.2017 liegt bei
ACR9M8NL40571
26 AUDI ACR9M8HA20666; 20 18.08.2017 liegt bei
ACR9M8NL20666;
ACR9M8NL20666
28 AUDI ACR9M8HA24666; 24 18.08.2017 liegt bei
ACR9M8NL24666
31 AUDI ACR9M8HA32666; 32 18.08.2017 liegt bei
ACR9M8NL32666
34 AUDI ACR9M8HA40666; 40 18.08.2017 liegt bei
ACR9M8NL40666
29 QUATTRO GmbH ACR9M8HA32666; 32 18.08.2017 liegt bei
ACR9M8NL32666
30 BMW AG ACR9M8HA32666; 32 18.08.2017 liegt bei
ACR9M8NL32666
35 BMW AG ACR9M8HA40666; 40 18.08.2017 liegt bei
ACR9M8NL40666
32 DAIMLER BENZ, DAIMLER (D), ACR9M8HA32666; 32 18.08.2017 liegt bei
MERCEDES-AMG, ACR9M8NL32666
MERCEDES-BENZ
36 DAIMLER (D), MERCEDES-AMG, ACR9M8HA40666; 40 18.08.2017 liegt bei
MERCEDES-BENZ ACR9M8NL40666
33 Nissan International S. A. ACR9M8HA32666; 32 18.08.2017 liegt bei
ACR9M8NL32666
37 Nissan International S. A. ACR9M8HA40666; 40 18.08.2017 liegt bei
ACR9M8NL40666
27 PORSCHE ACR9M8HA20666; 20 18.08.2017 liegt bei
ACR9M8NL20666;
ACR9M8NL20666
38 FUJI HEAVY IND.(J) ACR9M0HA40561; 40 18.08.2017 liegt bei
ACR9M0NL40561
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
Fahrzeugteil: Sonderrad 9 J X 19 H2 Radtyp: ACR9M
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________

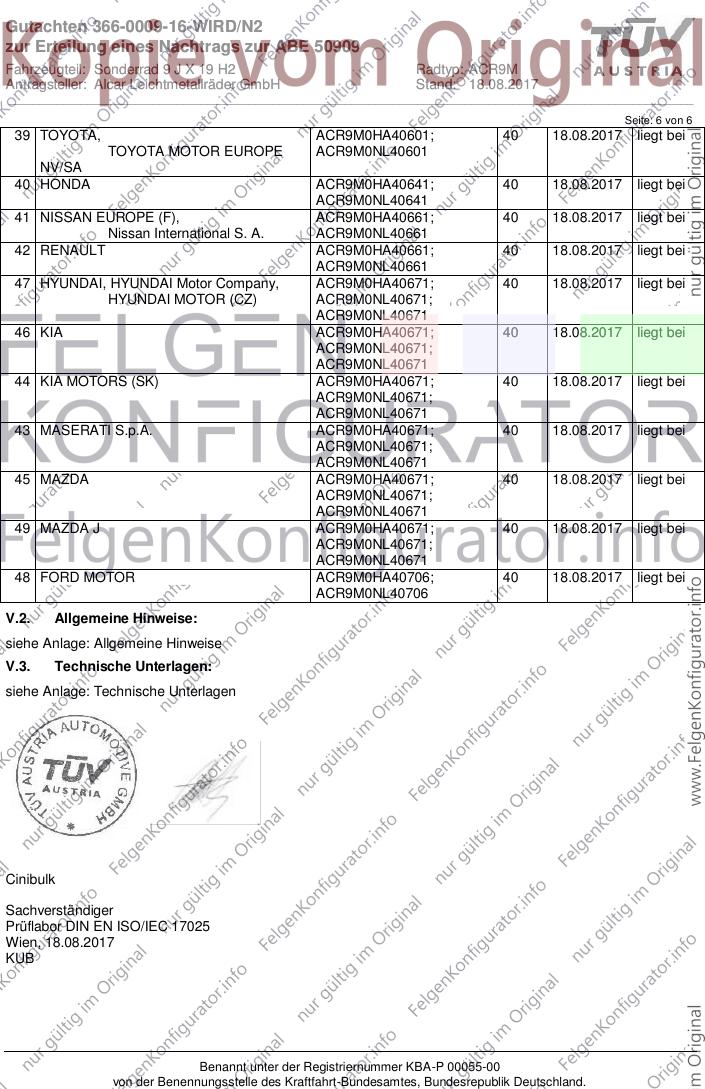

Seite: 6 von 6
39 TOYOTA, ACR9M0HA40601; 40 18.08.2017 liegt bei
TOYOTA MOTOR EUROPE ACR9M0NL40601
NV/SA
40 HONDA ACR9M0HA40641; 40 18.08.2017 liegt bei
ACR9M0NL40641
41 NISSAN EUROPE (F), ACR9M0HA40661; 40 18.08.2017 liegt bei
Nissan International S. A. ACR9M0NL40661
42 RENAULT ACR9M0HA40661; 40 18.08.2017 liegt bei
ACR9M0NL40661
47 HYUNDAI, HYUNDAI Motor Company, ACR9M0HA40671; 40 18.08.2017 liegt bei
HYUNDAI MOTOR (CZ) ACR9M0NL40671;
ACR9M0NL40671
46 KIA ACR9M0HA40671; 40 18.08.2017 liegt bei
ACR9M0NL40671;
ACR9M0NL40671
44 KIA MOTORS (SK) ACR9M0HA40671; 40 18.08.2017 liegt bei
ACR9M0NL40671;
ACR9M0NL40671
43 MASERATI S.p.A. ACR9M0HA40671; 40 18.08.2017 liegt bei
ACR9M0NL40671;
ACR9M0NL40671
45 MAZDA ACR9M0HA40671; 40 18.08.2017 liegt bei
ACR9M0NL40671;
ACR9M0NL40671
49 MAZDA J ACR9M0HA40671; 40 18.08.2017 liegt bei
ACR9M0NL40671;
ACR9M0NL40671
48 FORD MOTOR ACR9M0HA40706; 40 18.08.2017 liegt bei
ACR9M0NL40706
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 18.08.2017
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________

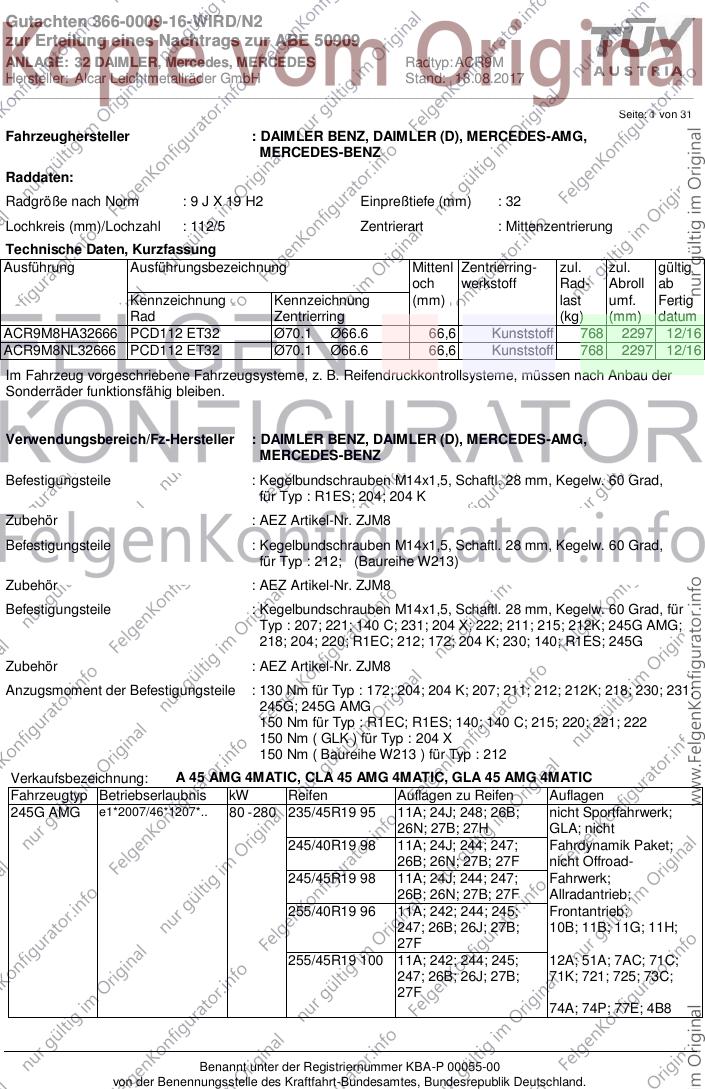

Seite: 1 von 31
Fahrzeughersteller : DAIMLER BENZ, DAIMLER (D), MERCEDES-AMG,
MERCEDES-BENZ
Raddaten:
Radgröße nach Norm : 9 J X 19 H2 Einpreßtiefe (mm) : 32
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
ACR9M8HA32666 PCD112 ET32 Ø70.1 Ø66.6 66,6 Kunststoff 768 2297 12/16
ACR9M8NL32666 PCD112 ET32 Ø70.1 Ø66.6 66,6 Kunststoff 768 2297 12/16
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : DAIMLER BENZ, DAIMLER (D), MERCEDES-AMG,
MERCEDES-BENZ
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : R1ES; 204; 204 K
Zubehör : AEZ Artikel-Nr. ZJM8
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 212; (Baureihe W213)
Zubehör : AEZ Artikel-Nr. ZJM8
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad, für
Typ : 207; 221; 140 C; 231; 204 X; 222; 211; 215; 212K; 245G AMG;
218; 204; 220; R1EC; 212; 172; 204 K; 230; 140; R1ES; 245G
Zubehör : AEZ Artikel-Nr. ZJM8
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : 172; 204; 204 K; 207; 211; 212; 212K; 218; 230; 231;
245G; 245G AMG
150 Nm für Typ : R1EC; R1ES; 140; 140 C; 215; 220; 221; 222
150 Nm ( GLK ) für Typ : 204 X
150 Nm ( Baureihe W213 ) für Typ : 212
Verkaufsbezeichnung: A 45 AMG 4MATIC, CLA 45 AMG 4MATIC, GLA 45 AMG 4MATIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G AMG e1*2007/46*1207*.. 80 - 280 235/45R19 95 11A; 24J; 248; 26B; nicht Sportfahrwerk;
26N; 27B; 27H GLA; nicht
245/40R19 98 11A; 24J; 244; 247; Fahrdynamik Paket;
26B; 26N; 27B; 27F nicht Offroad-
245/45R19 98 11A; 24J; 244; 247; Fahrwerk;
26B; 26N; 27B; 27F Allradantrieb;
255/40R19 96 11A; 242; 244; 245; Frontantrieb;
247; 26B; 26J; 27B; 10B; 11B; 11G; 11H;
27F
255/45R19 100 11A; 242; 244; 245; 12A; 51A; 7AC; 71C;
247; 26B; 26J; 27B; 71K; 721; 725; 73C;
27F
74A; 74P; 77E; 4B8
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________
Seite: 2 von 31
Verkaufsbezeichnung: A 45 AMG 4MATIC, CLA 45 AMG 4MATIC, GLA 45 AMG 4MATIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G AMG e1*2007/46*1207*.. 80 - 280 235/45R19 95 11A; 24J; 248; 27I nicht Sportfahrwerk;
245/40R19 98 11A; 24J; 244; 27I GLA; nicht
245/45R19 98 11A; 24J; 244; 27I Fahrdynamik Paket;
255/40R19 96 11A; 242; 244; 245; Offroad-Fahrwerk;
247; 26P; 27B; 27H Allradantrieb;
255/45R19 100 11A; 242; 244; 245; Frontantrieb;
247; 26P; 27B; 27H 10B; 11B; 11G; 11H;
12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 74P; 77E; 4B8
245G AMG e1*2007/46*1207*.. 80 - 280 235/45R19 95 11A; 246; 248; 26B; Sportfahrwerk; GLA;
26N; 27B; 27H nicht Offroad-
245/40R19 98 11A; 24J; 248; 26B; Fahrwerk; Fahrdynamik-
26N; 27B; 27F Paket; Allradantrieb;
245/45R19 98 11A; 24J; 248; 26B; Frontantrieb;
26N; 27B; 27F 10B; 11B; 11G; 11H;
255/40R19 96 11A; 24J; 244; 247; 12A; 51A; 7AC; 71C;
26B; 26J; 27B; 27F 71K; 721; 725; 73C;
255/45R19 100 11A; 24J; 244; 247; 74A; 74P; 77E; 4B8
26B; 26J; 27B; 27F
Verkaufsbezeichnung: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 80 - 280 235/45R19 95 11A; 24J; 248; 26B; nicht Sportfahrwerk;
26N; 27B; 27H GLA; nicht
245/40R19 98 11A; 24J; 244; 247; Fahrdynamik Paket;
26B; 26N; 27B; 27F nicht Offroad-
245/45R19 98 11A; 24J; 244; 247; Fahrwerk;
26B; 26N; 27B; 27F Allradantrieb;
255/40R19 96 11A; 242; 244; 245; Frontantrieb;
247; 26B; 26J; 27B; 10B; 11B; 11G; 11H;
27F
255/45R19 100 11A; 242; 244; 245; 12A; 51A; 7AC; 7BU;
247; 26B; 26J; 27B; 71C; 71K; 721; 725;
27F
73C; 74A; 74P; 77E;
4B8
245G e1*2001/116*0470*.. 80 - 280 235/45R19 95 11A; 24J; 248; 27I nicht Sportfahrwerk;
245/40R19 98 11A; 24J; 244; 27I GLA; nicht
245/45R19 98 11A; 24J; 244; 27I Fahrdynamik Paket;
255/40R19 96 11A; 242; 244; 245; Offroad-Fahrwerk;
247; 26P; 27B; 27H Allradantrieb;
255/45R19 100 11A; 242; 244; 245; Frontantrieb;
247; 26P; 27B; 27H 10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7BU;
71C; 71K; 721; 725;
73C; 74A; 74P; 77E;
4B8
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________

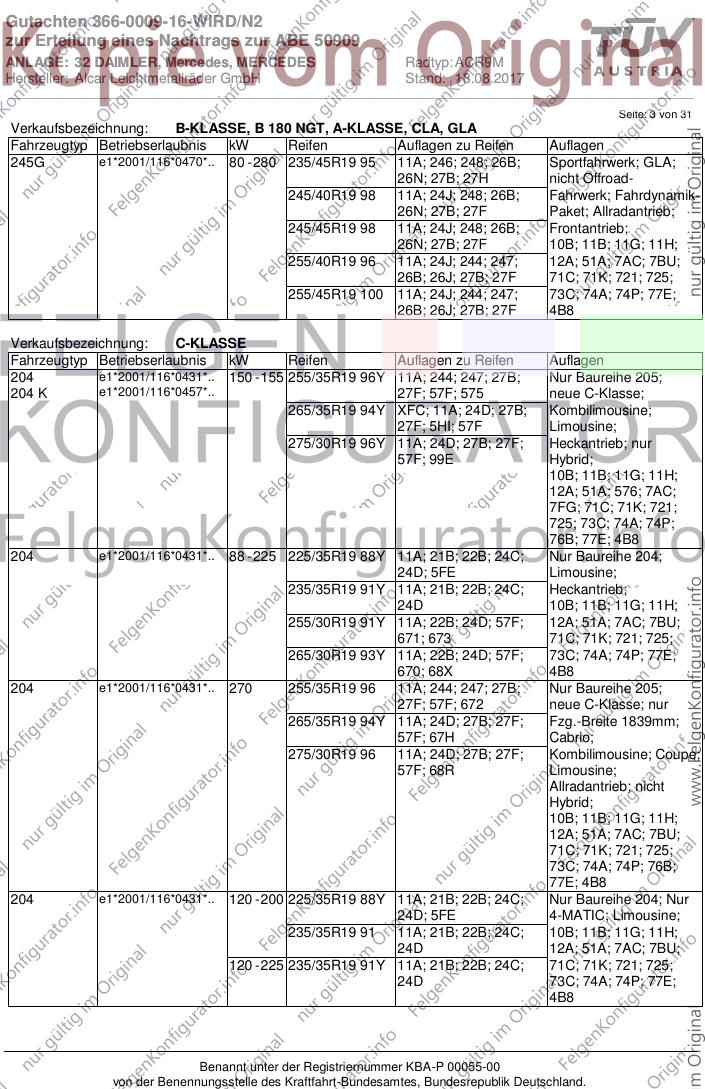

Seite: 3 von 31
Verkaufsbezeichnung: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 80 - 280 235/45R19 95 11A; 246; 248; 26B; Sportfahrwerk; GLA;
26N; 27B; 27H nicht Offroad-
245/40R19 98 11A; 24J; 248; 26B; Fahrwerk; Fahrdynamik-
26N; 27B; 27F Paket; Allradantrieb;
245/45R19 98 11A; 24J; 248; 26B; Frontantrieb;
26N; 27B; 27F 10B; 11B; 11G; 11H;
255/40R19 96 11A; 24J; 244; 247; 12A; 51A; 7AC; 7BU;
26B; 26J; 27B; 27F 71C; 71K; 721; 725;
255/45R19 100 11A; 24J; 244; 247; 73C; 74A; 74P; 77E;
26B; 26J; 27B; 27F 4B8
Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 e1*2001/116*0431*.. 150 - 155 255/35R19 96Y 11A; 244; 247; 27B; Nur Baureihe 205;
204 K e1*2001/116*0457*.. 27F; 57F; 575 neue C-Klasse;
265/35R19 94Y XFC; 11A; 24D; 27B; Kombilimousine;
27F; 5HI; 57F Limousine;
275/30R19 96Y 11A; 24D; 27B; 27F; Heckantrieb; nur
57F; 99E Hybrid;
10B; 11B; 11G; 11H;
12A; 51A; 576; 7AC;
7FG; 71C; 71K; 721;
725; 73C; 74A; 74P;
76B; 77E; 4B8
204 e1*2001/116*0431*.. 88 - 225 225/35R19 88Y 11A; 21B; 22B; 24C; Nur Baureihe 204;
24D; 5FE Limousine;
235/35R19 91Y 11A; 21B; 22B; 24C; Heckantrieb;
24D 10B; 11B; 11G; 11H;
255/30R19 91Y 11A; 22B; 24D; 57F; 12A; 51A; 7AC; 7BU;
671; 673 71C; 71K; 721; 725;
265/30R19 93Y 11A; 22B; 24D; 57F; 73C; 74A; 74P; 77E;
670; 68X 4B8
204 e1*2001/116*0431*.. 270 255/35R19 96 11A; 244; 247; 27B; Nur Baureihe 205;
27F; 57F; 672 neue C-Klasse; nur
265/35R19 94Y 11A; 24D; 27B; 27F; Fzg.-Breite 1839mm;
57F; 67H Cabrio;
275/30R19 96 11A; 24D; 27B; 27F; Kombilimousine; Coupe;
57F; 68R Limousine;
Allradantrieb; nicht
Hybrid;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7BU;
71C; 71K; 721; 725;
73C; 74A; 74P; 76B;
77E; 4B8
204 e1*2001/116*0431*.. 120 - 200 225/35R19 88Y 11A; 21B; 22B; 24C; Nur Baureihe 204; Nur
24D; 5FE 4-MATIC; Limousine;
235/35R19 91 11A; 21B; 22B; 24C; 10B; 11B; 11G; 11H;
24D 12A; 51A; 7AC; 7BU;
120 - 225 235/35R19 91Y 11A; 21B; 22B; 24C; 71C; 71K; 721; 725;
24D 73C; 74A; 74P; 77E;
4B8
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________
Seite: 4 von 31
Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 e1*2001/116*0431*.. 115 - 225 225/35R19 88Y 11A; 24C; 24M; 26B; bis
26J; 27B; 27H; 5FE e1*2001/116*0431*36;
235/35R19 91 11A; 24C; 24M; 26B; Coupe; Heckantrieb;
26J; 27B; 27F 10B; 11B; 11G; 11H;
255/30R19 91 11A; 24D; 27B; 27F; 12A; 51A; 7AC; 7BU;
57F; 673 71C; 71K; 721; 725;
265/30R19 93 11A; 24D; 27B; 27F; 73C; 74A; 74P; 77E;
57F; 670; 68X 4B8
204 e1*2001/116*0431*.. 85 - 245 255/35R19 96 11A; 244; 247; 27B; Nur Baureihe 205;
204 K e1*2001/116*0457*.. 27F; 57F; 575 neue C-Klasse; Cabrio;
265/35R19 94Y XFC; 11A; 24D; 27B; Kombilimousine; Coupe;
27F; 57F Limousine;
275/30R19 96 11A; 24D; 27B; 27F; Allradantrieb;
57F; 99E Heckantrieb; nicht
Hybrid;
10B; 11B; 11G; 11H;
12A; 51A; 576; 7AC;
7FG; 71C; 71K; 721;
725; 73C; 74A; 74P;
76B; 77E; 4B8
204 e1*2001/116*0431*.. 150 - 155 255/35R19 96Y 11A; 24C; 244; 247; Nur Baureihe 205;
204 K e1*2001/116*0457*.. 26B; 26J; 27B; 27F neue C-Klasse;
Kombilimousine;
Limousine;
Heckantrieb; nur
Hybrid;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7FG;
71C; 71K; 721; 725;
73C; 74A; 74P; 77E;
4B8
204 e1*2001/116*0431*.. 85 - 245 255/35R19 96 11A; 24C; 244; 247; Nur Baureihe 205;
204 K e1*2001/116*0457*.. 26B; 26J; 27B; 27F; neue C-Klasse; Cabrio;
57O
Kombilimousine; Coupe;
Limousine;
Allradantrieb;
Heckantrieb; nicht
Hybrid;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7FG;
71C; 71K; 721; 725;
73C; 74A; 74P; 77E;
4B8
204 K e1*2001/116*0457*.. 88 - 225 225/35R19 88Y 11A; 21B; 24C; 57E; bis
670; 673 e1*2001/116*0457*24;
235/35R19 91Y 11A; 21B; 22B; 22F; Kombi; Heckantrieb;
22L; 24C; 24D 10B; 11B; 11G; 11H;
255/30R19 91Y 11A; 22B; 22F; 22L; 12A; 51A; 7AC; 71C;
24D; 57F; 671; 673 71K; 721; 725; 73C;
265/30R19 93Y 11A; 22B; 22F; 22L; 74A; 74P; 77E; 4B8
24D; 57F; 670; 68X
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________

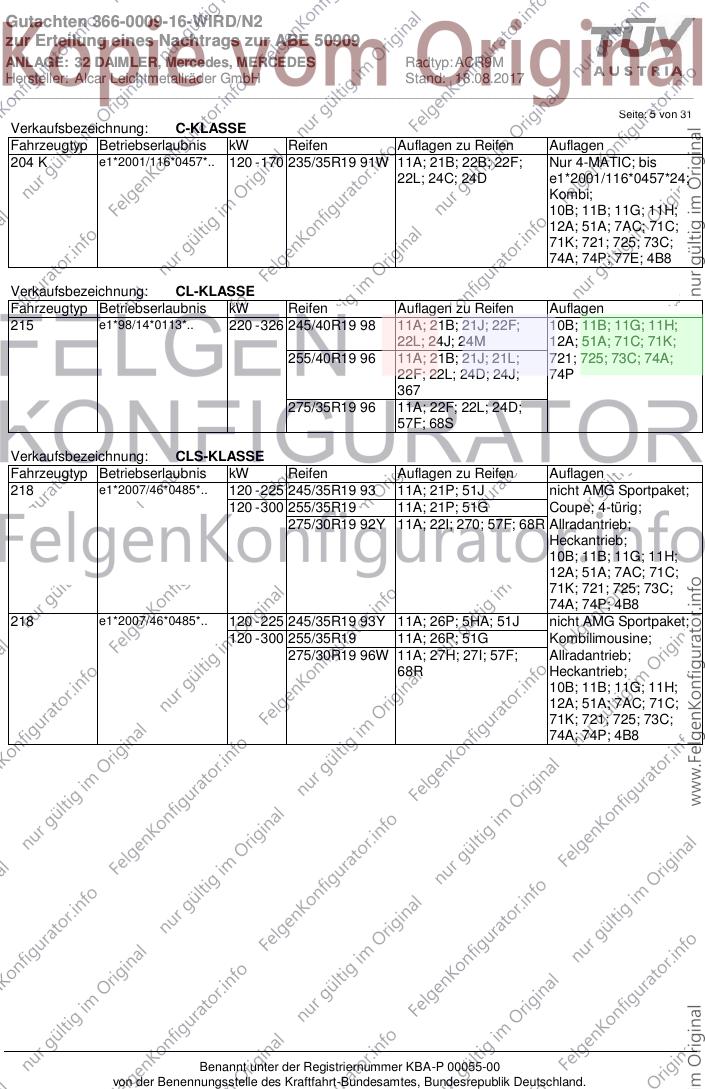

Seite: 5 von 31
Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 K e1*2001/116*0457*.. 120 - 170 235/35R19 91W 11A; 21B; 22B; 22F; Nur 4-MATIC; bis
22L; 24C; 24D e1*2001/116*0457*24;
Kombi;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 74P; 77E; 4B8
Verkaufsbezeichnung: CL-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
215 e1*98/14*0113*.. 220 - 326 245/40R19 98 11A; 21B; 21J; 22F; 10B; 11B; 11G; 11H;
22L; 24J; 24M 12A; 51A; 71C; 71K;
255/40R19 96 11A; 21B; 21J; 21L; 721; 725; 73C; 74A;
22F; 22L; 24D; 24J; 74P
367
275/35R19 96 11A; 22F; 22L; 24D;
57F; 68S
Verkaufsbezeichnung: CLS-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
218 e1*2007/46*0485*.. 120 - 225 245/35R19 93 11A; 21P; 51J nicht AMG Sportpaket;
120 - 300 255/35R19 11A; 21P; 51G Coupe; 4-türig;
275/30R19 92Y 11A; 22I; 270; 57F; 68R Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 74P; 4B8
218 e1*2007/46*0485*.. 120 - 225 245/35R19 93Y 11A; 26P; 5HA; 51J nicht AMG Sportpaket;
120 - 300 255/35R19 11A; 26P; 51G Kombilimousine;
275/30R19 96W 11A; 27H; 27I; 57F; Allradantrieb;
68R Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 74P; 4B8
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________
Seite: 6 von 31
Verkaufsbezeichnung: E-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R1EC e1*2007/46*1666*.. 120 - 245 245/40R19 94W ohne Coupé; Allradantrieb;
Radhausverbreiterung Heckantrieb;
(Flap) Serie; GAA; 10B; 11B; 11G; 11H;
XFX; 11A; 24J; 248; 12A; 51A; 7MT; 71C;
26B; 26J; 27H; 27P
245/40R19 94W mit 71K; 721; 725; 73C;
Radhausverbreiterung 74A; 74P
(Flap) Serie; GAA;
XFX; 11A; 24J; 26B;
26J; 27H; 27P
265/35R19 94W 11A; 22Q; 241; 244;
246; 247; 26B; 26J;
27H
275/35R19 96W GAA; 11A; 22Q; 244;
247; 27F; 57F
R1ES e1*2007/46*1560*.. 143 275/40R19 101 11A; 24M; 27B; 27H; All Terrain; Kombi;
57F; 6BL Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7MT; 71C;
71K; 721; 725; 73C;
74A; 74P
R1ES e1*2007/46*1560*.. 143 245/45R19 94 11A; 24J; 26B; 26N; All Terrain; Kombi;
27I; 57E; 6BL Allradantrieb;
245/45R19 98W 11A; 24J; 26B; 26N; 10B; 11B; 11G; 11H;
27I; 6BL 12A; 51A; 7MT; 71C;
255/40R19 100 11A; 24J; 248; 26B; 71K; 721; 725; 73C;
26N; 27I; 58A 74A; 74P
255/40R19 96 11A; 24J; 248; 26B;
26N; 27I; 57E; 58A
255/45R19 100 11A; 24J; 248; 26B;
26N; 27I; 6BM
R1ES e1*2007/46*1560*.. 110 - 245 245/40R19 98 mit Baureihe W213; nicht
Radhausverbreiterung All Terrain;
(Flap) Serie; GAA; Allradantrieb;
XFX; 11A; 24J; 26B; Heckantrieb;
26J; 27H; 27P
245/40R19 98 ohne 10B; 11B; 11G; 11H;
Radhausverbreiterung 12A; 51A; 7MT; 71C;
(Flap) Serie; GAA; 71K; 721; 725; 73C;
XFX; 11A; 24J; 248; 74A; 74P
26B; 26J; 27H; 27P
265/35R19 98 11A; 22Q; 241; 244;
246; 247; 26B; 26J;
27H
275/35R19 100 GAA; 11A; 22Q; 244;
247; 27F; 57F
211 e1*2001/116*0183*.. 130 - 285 245/35R19 93Y 11A; 21P; 24J; 24M Nur 4-MATIC;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AA; 7NX;
71C; 71K; 721; 725;
73C; 74A; 74P; 4DI
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________

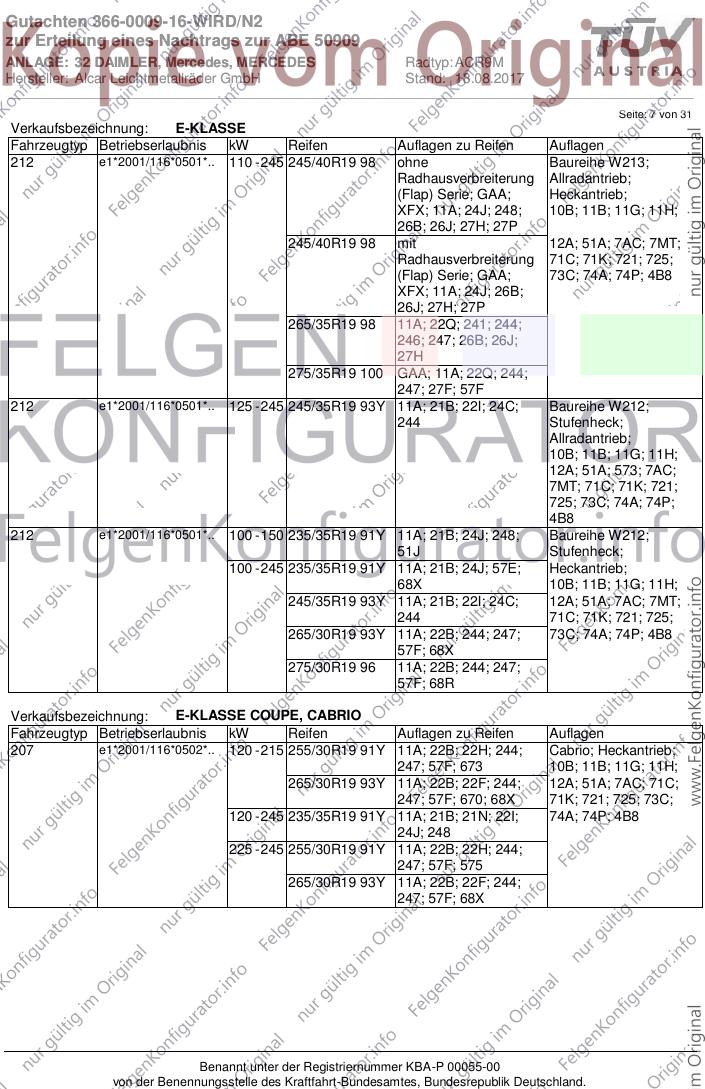

Seite: 7 von 31
Verkaufsbezeichnung: E-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
212 e1*2001/116*0501*.. 110 - 245 245/40R19 98 ohne Baureihe W213;
Radhausverbreiterung Allradantrieb;
(Flap) Serie; GAA; Heckantrieb;
XFX; 11A; 24J; 248; 10B; 11B; 11G; 11H;
26B; 26J; 27H; 27P
245/40R19 98 mit 12A; 51A; 7AC; 7MT;
Radhausverbreiterung 71C; 71K; 721; 725;
(Flap) Serie; GAA; 73C; 74A; 74P; 4B8
XFX; 11A; 24J; 26B;
26J; 27H; 27P
265/35R19 98 11A; 22Q; 241; 244;
246; 247; 26B; 26J;
27H
275/35R19 100 GAA; 11A; 22Q; 244;
247; 27F; 57F
212 e1*2001/116*0501*.. 125 - 245 245/35R19 93Y 11A; 21B; 22I; 24C; Baureihe W212;
244 Stufenheck;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 7AC;
7MT; 71C; 71K; 721;
725; 73C; 74A; 74P;
4B8
212 e1*2001/116*0501*.. 100 - 150 235/35R19 91Y 11A; 21B; 24J; 248; Baureihe W212;
51J Stufenheck;
100 - 245 235/35R19 91Y 11A; 21B; 24J; 57E; Heckantrieb;
68X 10B; 11B; 11G; 11H;
245/35R19 93Y 11A; 21B; 22I; 24C; 12A; 51A; 7AC; 7MT;
244 71C; 71K; 721; 725;
265/30R19 93Y 11A; 22B; 244; 247; 73C; 74A; 74P; 4B8
57F; 68X
275/30R19 96 11A; 22B; 244; 247;
57F; 68R
Verkaufsbezeichnung: E-KLASSE COUPE, CABRIO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
207 e1*2001/116*0502*.. 120 - 215 255/30R19 91Y 11A; 22B; 22H; 244; Cabrio; Heckantrieb;
247; 57F; 673 10B; 11B; 11G; 11H;
265/30R19 93Y 11A; 22B; 22F; 244; 12A; 51A; 7AC; 71C;
247; 57F; 670; 68X 71K; 721; 725; 73C;
120 - 245 235/35R19 91Y 11A; 21B; 21N; 22I; 74A; 74P; 4B8
24J; 248
225 - 245 255/30R19 91Y 11A; 22B; 22H; 244;
247; 57F; 575
265/30R19 93Y 11A; 22B; 22F; 244;
247; 57F; 68X
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________

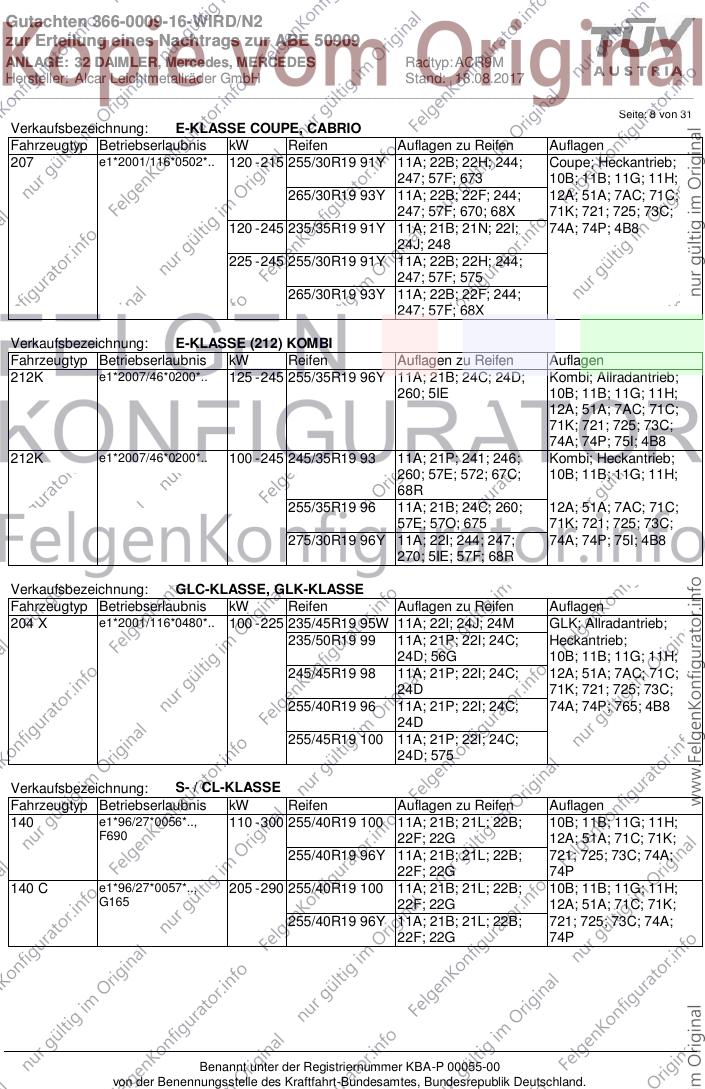

Seite: 8 von 31
Verkaufsbezeichnung: E-KLASSE COUPE, CABRIO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
207 e1*2001/116*0502*.. 120 - 215 255/30R19 91Y 11A; 22B; 22H; 244; Coupe; Heckantrieb;
247; 57F; 673 10B; 11B; 11G; 11H;
265/30R19 93Y 11A; 22B; 22F; 244; 12A; 51A; 7AC; 71C;
247; 57F; 670; 68X 71K; 721; 725; 73C;
120 - 245 235/35R19 91Y 11A; 21B; 21N; 22I; 74A; 74P; 4B8
24J; 248
225 - 245 255/30R19 91Y 11A; 22B; 22H; 244;
247; 57F; 575
265/30R19 93Y 11A; 22B; 22F; 244;
247; 57F; 68X
Verkaufsbezeichnung: E-KLASSE (212) KOMBI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
212K e1*2007/46*0200*.. 125 - 245 255/35R19 96Y 11A; 21B; 24C; 24D; Kombi; Allradantrieb;
260; 5IE 10B; 11B; 11G; 11H;
12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 74P; 75I; 4B8
212K e1*2007/46*0200*.. 100 - 245 245/35R19 93 11A; 21P; 241; 246; Kombi; Heckantrieb;
260; 57E; 572; 67C; 10B; 11B; 11G; 11H;
68R
255/35R19 96 11A; 21B; 24C; 260; 12A; 51A; 7AC; 71C;
57E; 57O; 675 71K; 721; 725; 73C;
275/30R19 96Y 11A; 22I; 244; 247; 74A; 74P; 75I; 4B8
270; 5IE; 57F; 68R
Verkaufsbezeichnung: GLC-KLASSE, GLK-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 X e1*2001/116*0480*.. 100 - 225 235/45R19 95W 11A; 22I; 24J; 24M GLK; Allradantrieb;
235/50R19 99 11A; 21P; 22I; 24C; Heckantrieb;
24D; 56G 10B; 11B; 11G; 11H;
245/45R19 98 11A; 21P; 22I; 24C; 12A; 51A; 7AC; 71C;
24D 71K; 721; 725; 73C;
255/40R19 96 11A; 21P; 22I; 24C; 74A; 74P; 765; 4B8
24D
255/45R19 100 11A; 21P; 22I; 24C;
24D; 575
Verkaufsbezeichnung: S- / CL-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
140 e1*96/27*0056*.., 110 - 300 255/40R19 100 11A; 21B; 21L; 22B; 10B; 11B; 11G; 11H;
F690 22F; 22G 12A; 51A; 71C; 71K;
255/40R19 96Y 11A; 21B; 21L; 22B; 721; 725; 73C; 74A;
22F; 22G 74P
140 C e1*96/27*0057*.., 205 - 290 255/40R19 100 11A; 21B; 21L; 22B; 10B; 11B; 11G; 11H;
G165 22F; 22G 12A; 51A; 71C; 71K;
255/40R19 96Y 11A; 21B; 21L; 22B; 721; 725; 73C; 74A;
22F; 22G 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________

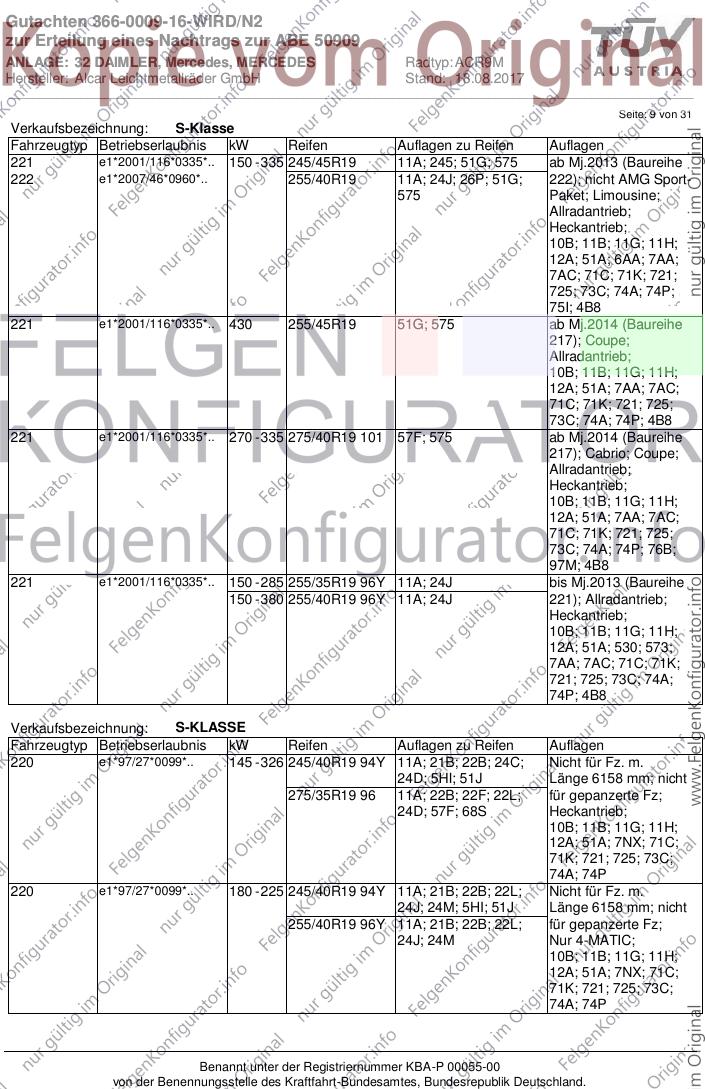

Seite: 9 von 31
Verkaufsbezeichnung: S-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
221 e1*2001/116*0335*.. 150 - 335 245/45R19 11A; 245; 51G; 575 ab Mj.2013 (Baureihe
222 e1*2007/46*0960*.. 255/40R19 11A; 24J; 26P; 51G; 222); nicht AMG Sport-
575 Paket; Limousine;
Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 6AA; 7AA;
7AC; 71C; 71K; 721;
725; 73C; 74A; 74P;
75I; 4B8
221 e1*2001/116*0335*.. 430 255/45R19 51G; 575 ab Mj.2014 (Baureihe
217); Coupe;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AA; 7AC;
71C; 71K; 721; 725;
73C; 74A; 74P; 4B8
221 e1*2001/116*0335*.. 270 - 335 275/40R19 101 57F; 575 ab Mj.2014 (Baureihe
217); Cabrio; Coupe;
Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AA; 7AC;
71C; 71K; 721; 725;
73C; 74A; 74P; 76B;
97M; 4B8
221 e1*2001/116*0335*.. 150 - 285 255/35R19 96Y 11A; 24J bis Mj.2013 (Baureihe
150 - 380 255/40R19 96Y 11A; 24J 221); Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 530; 573;
7AA; 7AC; 71C; 71K;
721; 725; 73C; 74A;
74P; 4B8
Verkaufsbezeichnung: S-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
220 e1*97/27*0099*.. 145 - 326 245/40R19 94Y 11A; 21B; 22B; 24C; Nicht für Fz. m.
24D; 5HI; 51J Länge 6158 mm; nicht
275/35R19 96 11A; 22B; 22F; 22L; für gepanzerte Fz;
24D; 57F; 68S Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7NX; 71C;
71K; 721; 725; 73C;
74A; 74P
220 e1*97/27*0099*.. 180 - 225 245/40R19 94Y 11A; 21B; 22B; 22L; Nicht für Fz. m.
24J; 24M; 5HI; 51J Länge 6158 mm; nicht
255/40R19 96Y 11A; 21B; 22B; 22L; für gepanzerte Fz;
24J; 24M Nur 4-MATIC;
10B; 11B; 11G; 11H;
12A; 51A; 7NX; 71C;
71K; 721; 725; 73C;
74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________
Seite: 10 von 31
Verkaufsbezeichnung: SLK / SLC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
172 e1*2007/46*0548*.. 115 - 225 225/35R19 88 11A; 246; 26B; 260 Cabrio; Heckantrieb;
235/35R19 91 11A; 22M; 24J; 26B; 10B; 11B; 11G; 11H;
260; 270 12A; 51A; 7AC; 71C;
255/30R19 91 11A; 22L; 271; 57F; 71K; 721; 725; 73C;
673 74A; 74P; 4B8
265/30R19 89 11A; 22L; 248; 271;
57F; 68X
Verkaufsbezeichnung: SL-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
230 e1*98/14*0169*.. 225 245/35R19 93 ab e1*98/14*0169*19;
231 e1*2007/46*0803*.. 225 - 320 255/35R19 51G Cabrio; Heckantrieb;
275/30R19 92 57F; 68R 10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7EE;
7ES; 7FR; 71C; 71K;
721; 725; 73C; 74A;
74P; 4B8
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________
Seite: 11 von 31
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Bearbeiten der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21L) Durch Nacharbeit der vorderen Radhäuser im Bereich über der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22G) Durch Nacharbeit der hinteren Radhäuser im Bereich der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
242) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________
Seite: 12 von 31
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________
Seite: 13 von 31
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
271) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27P) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die hinteren Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Die genauen Maße / Bereiche sind dem beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug"
am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________
Seite: 14 von 31
4B8) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 000 905 7200 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
4DI) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 002 540 6717 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
530) Diese Rad/Reifen-Kombination ist an PKW mit einer bauartbedingten Höchstgeschwindigkeit größer 250
km/h nur zulässig, wenn eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der
Reifengröße vorliegt; der Nachweis der Eignung ist bei den Fahrzeugpapieren mitzuführen.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
572) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R19
Hinterachse: 285/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
576) Es sind Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden deren Differenz im Abrollumfang kleiner als 1% ist. Es ist eine
Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird empfohlen
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________
Seite: 15 von 31
den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
57O) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 255/35R19
Hinterachse: 295/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
58A) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 255/40R19
Hinterachse: 285/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang sich innerhalb der
Abweichung der Serienbereifung befindet. Es ist eine Bestätigung des Reifenherstellers über die
tatsächlichen Abrollumfänge erforderlich; es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
5IE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1420kg.
670) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/35R19
Hinterachse: 265/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
671) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R19
Hinterachse: 255/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________
Seite: 16 von 31
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
672) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R19
Hinterachse: 255/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
673) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/35R19
Hinterachse: 255/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
675) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 255/35R19
Hinterachse: 285/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67C) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R19
Hinterachse: 295/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________
Seite: 17 von 31
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67H) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/40R19
Hinterachse: 265/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68R) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R19
Hinterachse: 275/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68S) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/40R19
Hinterachse: 275/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68X) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R19
Hinterachse: 265/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6AA) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist nur zulässig, wenn
deren Abrollumfänge gleich sind, oder diese der Serienkombination entsprechen.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________
Seite: 18 von 31
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6BL) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R19
Hinterachse: 275/40R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit Allradantrieb dürfen nur Reifen verwendet werden,deren Differenz im
Abrollumfang sich innerhalb der Abweichung der Serienbereifung befindet. Es ist eine Bestätigung des
Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird empfohlen den Nachweis der
Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6BM) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R19
Hinterachse: 275/40R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit Allradantrieb dürfen nur Reifen verwendet werden,deren Differenz im
Abrollumfang sich innerhalb der Abweichung der Serienbereifung befindet. Es ist eine Bestätigung des
Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird empfohlen den Nachweis der
Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
765) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 20-Zoll-Rädern ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________
Seite: 19 von 31
76B) Die Verwendung dieser Sonderräder ist nur an der Hinterachse zulässig und nur in Verbindung mit den
unter Gliederungspunkt "0. Hinweise" genannten Sonderrädern für die Vorderachse.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7AA) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 002 540 8017 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7AC) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 000 905 0030 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BU) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 000 905 1804 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7EE) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 002 540 8017 ( nur e1*98/14*0169*..) (nur wenn auch original verbaut) ist zulässig. Das System
muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
7ES) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 002 540 6717 ( nur e1*98/14*0169*..) (nur wenn auch original verbaut) ist zulässig. Das System
muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
7FG) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 000 905 1804 ( nur e1*2001/116*0431*..) (nur wenn auch original verbaut) ist zulässig. Das
System muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
7FR) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 002 542 2318 ( nur e1*98/14*0169*..) (nur wenn auch original verbaut) ist zulässig. Das System
muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
7MT) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 000 905 2102 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7NX) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 005 542 23 18 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
97M) Die Maulweite des Sonderrades an der Hinterachse muß mindestens 1/2 Zoll größer sein als die des
Sonderrades der Vorderachse, wobei bei Verwendung von gleichen Reifengrößen die Einpreßtiefe des
Sonderrades an der Hinterachse kleiner der des Sonderrades der Vorderachse sein muß.
99E) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R19
Hinterachse: 275/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________
Seite: 20 von 31
An Fahrzeugausführungen mit Allradantrieb und automatischem Blockierverhinderer (ABV) bzw.
Antriebsschlupfregelung (ASR) dürfen nur Reifen verwendet werden, deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
GAA) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Vorderachse: 245/40R19
Hinterachse: 275/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
XFC) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R19
Hinterachse: 265/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
XFX) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/40R19
Hinterachse: 285/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________
Seite: 21 von 31
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204
Genehm.Nr.: e1*2001/116*0431*..
Handelsbez.: C-KLASSE
Variante(n): Coupe, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 245 y = 350 VA
26P x = 195 y = 300 VA
27B x = 340 y = 260 HA
27I x = 290 y = 210 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 245 y = 350 8 VA
26J x = 245 y = 350 17 VA
27H x = 340 y = 260 8 HA
27F x = 340 y = 260 28 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________
Seite: 22 von 31
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Variante(n): GLA, Offroad-Fahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 280 HA
27I x = 250 y = 200 HA
26B x = 350 y = 340 VA
26P x = 280 y = 240 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 280 20 HA
27H x = 300 y = 280 8 HA
26J x = 350 y = 340 11 VA
26N x = 350 y = 340 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________
Seite: 23 von 31
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 218
Genehm.Nr.: e1*2007/46*0485*..
Handelsbez.: CLS-KLASSE
Variante(n): Allradantrieb, Kombilimousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 330 VA
26P x = 200 y = 280 VA
27B x = 280 y = 310 HA
27I x = 230 y = 260 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 250 y = 330 8 HA
27F x = 250 y = 330 25 HA
26J x = 250 y = 330 20 VA
26N x = 250 y = 330 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________
Seite: 24 von 31
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 221
Genehm.Nr.: e1*2001/116*0335*..
Handelsbez.: S-Klasse
Variante(n): ab Mj.2013, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 270 y = 300 VA
27B x = 150 y = 380 HA
27I x = 100 y = 330 HA
26B x = 320 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 150 y = 380 9 HA
27F x = 150 y = 380 12 HA
26J x = 320 y = 350 18 VA
26N x = 320 y = 350 18 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________
Seite: 25 von 31
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: R1EC
Genehm.Nr.: e1*2007/46*1666*..
Handelsbez.: E-KLASSE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27P x = 280 y = 400 HA
26B x = 350 y = 300 VA
26P x = 300 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 280 y = 400 30 HA
27H x = 280 y = 400 8 HA
26N x = 350 y = 300 8 VA
26J x = 350 y = 300 30 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________
Seite: 26 von 31
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 212
Genehm.Nr.: e1*2001/116*0501*..
Handelsbez.: E-KLASSE
Variante(n): Baureihe W213
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27P x = 280 y = 400 HA
26P x = 300 y = 250 VA
26B x = 350 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 350 y = 300 8 VA
26J x = 350 y = 300 30 VA
27H x = 280 y = 400 8 HA
27F x = 280 y = 400 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________
Seite: 27 von 31
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Variante(n): Fahrdynamik-Paket, GLA, Sportfahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 280 y = 240 VA
27B x = 300 y = 280 HA
27I x = 250 y = 200 HA
26B x = 350 y = 340 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 350 y = 340 8 VA
27F x = 300 y = 280 30 HA
27H x = 300 y = 280 8 HA
26J x = 350 y = 340 25 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________
Seite: 28 von 31
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: R1ES
Genehm.Nr.: e1*2007/46*1560*..
Handelsbez.: E-KLASSE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 300 VA
26P x = 300 y = 250 VA
27B x = 290 y = 390 HA
27I x = 240 y = 340 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 290 y = 390 8 HA
26J x = 350 y = 300 20 VA
26N x = 350 y = 300 8 VA
27F x = 290 y = 390 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________
Seite: 29 von 31
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: R1ES
Genehm.Nr.: e1*2007/46*1560*..
Handelsbez.: E-KLASSE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 300 VA
26P x = 300 y = 250 VA
27P x = 280 y = 400 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 350 y = 300 8 VA
26J x = 350 y = 300 30 VA
27F x = 280 y = 400 30 HA
27H x = 280 y = 400 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________
Seite: 30 von 31
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204
Genehm.Nr.: e1*2001/116*0431*..
Handelsbez.: C-KLASSE
Variante(n): ab e1*2001/116*0431*29, Nur Baureihe 205
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 250 y = 300 HA
26B x = 300 y = 350 VA
26P x = 240 y = 285 VA
27B x = 300 y = 350 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 350 30 VA
26N x = 300 y = 350 8 VA
27F x = 300 y = 350 30 HA
27H x = 300 y = 350 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0009-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50909
ANLAGE: 32 DAIMLER, Mercedes, MERCEDES Radtyp: ACR9M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 18.08.2017
__________________________________________________________________________________________________________________
Seite: 31 von 31
Fahrzeug:
Hersteller: MERCEDES
Fahrzeugtyp: 172
Genehm.Nr.: e1*2007/46*0548*..
Handelsbez.: SLK / SLC
Variante(n): Cabrio, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 250 y = 250 VA
26B x = 300 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 280 y = 300 8 HA
27F x = 280 y = 300 30 HA
26N x = 300 y = 300 8 VA
26J x = 300 y = 300 18 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
