Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48244
Nr. : RA-000709-F0-104
Anlage-Nr. : 38
Seite : 1 / 22 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R9905
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Hinterachse *
Radausführung: 54R9905.27
Radgröße: 9Jx19H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 3 Ø76 Ø66.45
geprüfte Radlast: 930 kg
bei Reifenabrollumfang: 2500 mm
* Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse zulässig. Das
hier beschriebene Sonderrad ist nur in Kombination mit dem Radtyp 54R9805 (ABE-Nr.
48243*05) an der Vorderachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem
separaten Gutachten für den Radtyp 54R9805, 54R9805.27 (ABE-Nr. 48243*05) zu
entnehmen.
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Mercedes-Benz, Daimler-Chrysler
RA-000709-F0-104-38~DB-5-112-66_5-ET40_54R9905.docx

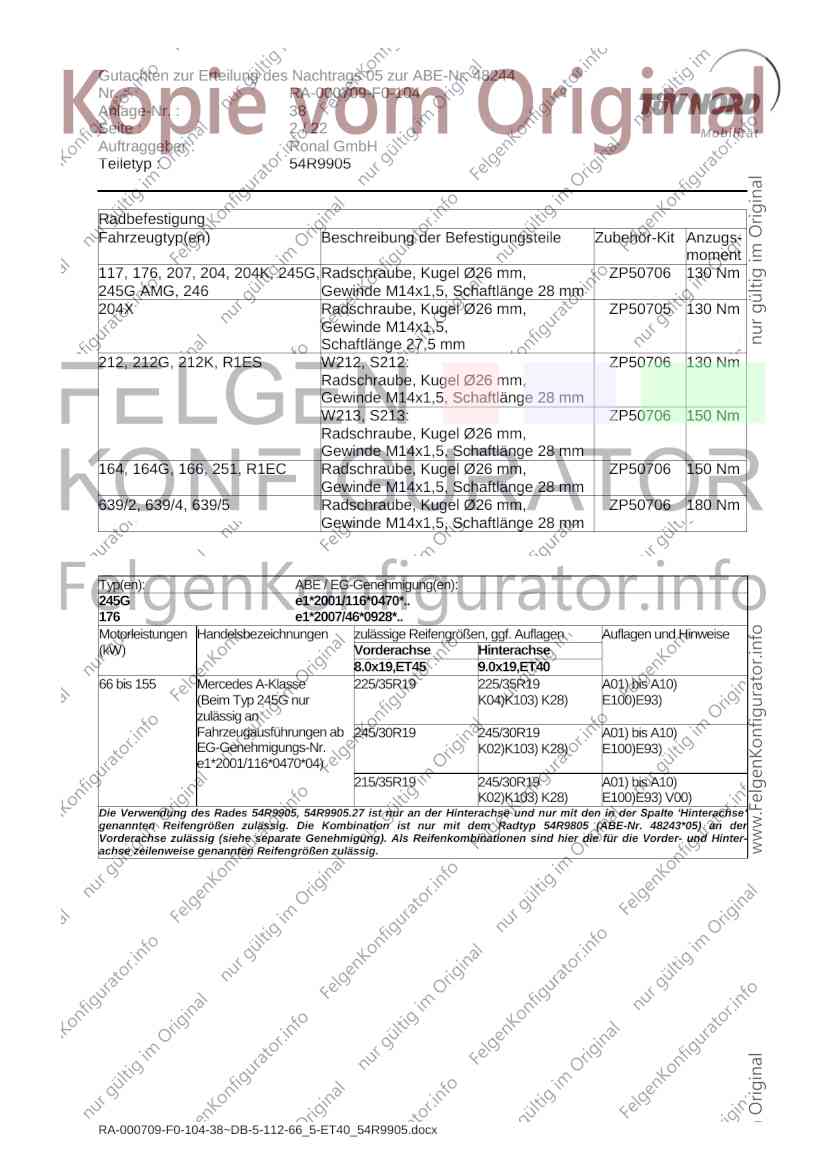

Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48244
Nr. : RA-000709-F0-104
Anlage-Nr. : 38
Seite : 2 / 22 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
117, 176, 207, 204, 204K, 245G, Radschraube, Kugel Ø26 mm, ZP50706 130 Nm
245G AMG, 246 Gewinde M14x1,5, Schaftlänge 28 mm
204X Radschraube, Kugel Ø26 mm, ZP50705 130 Nm
Gewinde M14x1,5,
Schaftlänge 27,5 mm
212, 212G, 212K, R1ES W212, S212: ZP50706 130 Nm
Radschraube, Kugel Ø26 mm,
Gewinde M14x1,5, Schaftlänge 28 mm
W213, S213: ZP50706 150 Nm
Radschraube, Kugel Ø26 mm,
Gewinde M14x1,5, Schaftlänge 28 mm
164, 164G, 166, 251, R1EC Radschraube, Kugel Ø26 mm, ZP50706 150 Nm
Gewinde M14x1,5, Schaftlänge 28 mm
639/2, 639/4, 639/5 Radschraube, Kugel Ø26 mm, ZP50706 180 Nm
Gewinde M14x1,5, Schaftlänge 28 mm
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
176 e1*2007/46*0928*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
66 bis 155 Mercedes A-Klasse 225/35R19 225/35R19 A01) bis A10)
(Beim Typ 245G nur K04)K103) K28) E100)E93)
zulässig an
Fahrzeugausführungen ab 245/30R19 245/30R19 A01) bis A10)
EG-Genehmigungs-Nr. K02)K103) K28) E100)E93)
e1*2001/116*0470*04)
215/35R19 245/30R19 A01) bis A10)
K02)K103) K28) E100)E93) V00)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
RA-000709-F0-104-38~DB-5-112-66_5-ET40_54R9905.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48244
Nr. : RA-000709-F0-104
Anlage-Nr. : 38

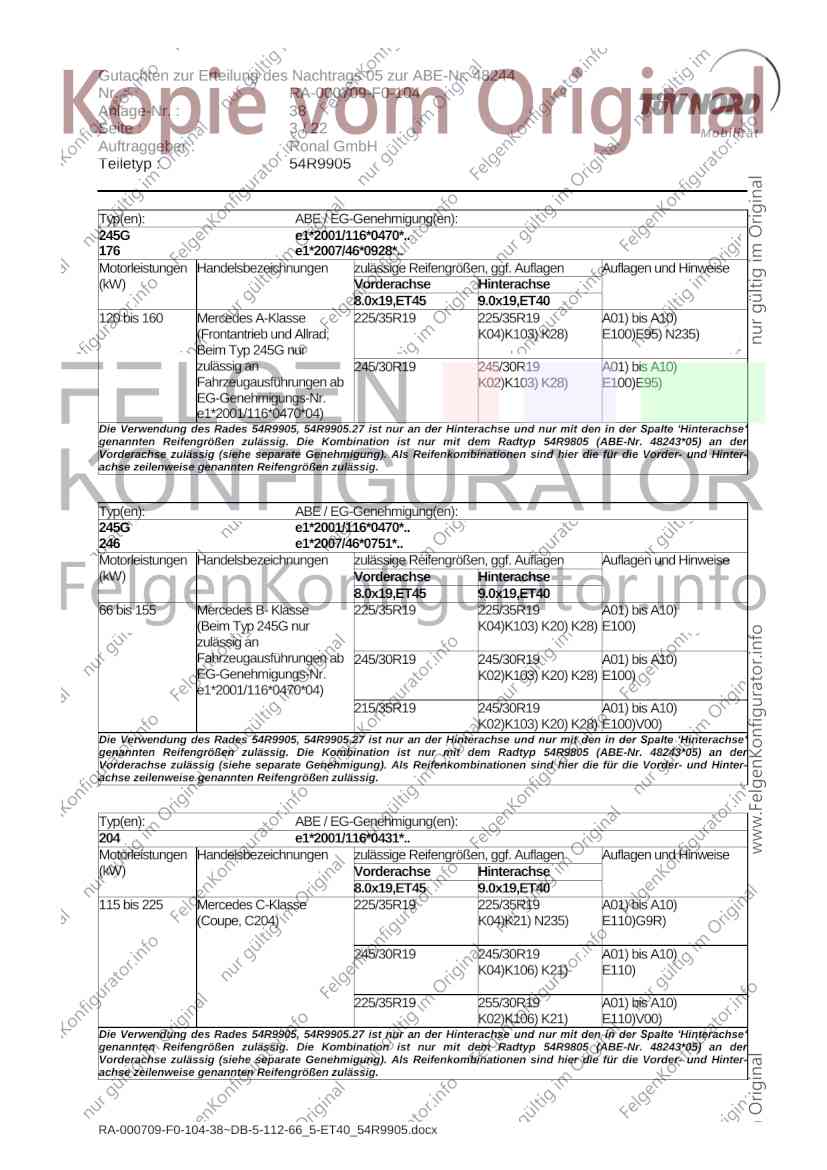

Seite : 3 / 22 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
176 e1*2007/46*0928*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
120 bis 160 Mercedes A-Klasse 225/35R19 225/35R19 A01) bis A10)
(Frontantrieb und Allrad; K04)K103) K28) E100)E95) N235)
Beim Typ 245G nur
zulässig an 245/30R19 245/30R19 A01) bis A10)
Fahrzeugausführungen ab K02)K103) K28) E100)E95)
EG-Genehmigungs-Nr.
e1*2001/116*0470*04)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
246 e1*2007/46*0751*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
66 bis 155 Mercedes B- Klasse 225/35R19 225/35R19 A01) bis A10)
(Beim Typ 245G nur K04)K103) K20) K28) E100)
zulässig an
Fahrzeugausführungen ab 245/30R19 245/30R19 A01) bis A10)
EG-Genehmigungs-Nr. K02)K103) K20) K28) E100)
e1*2001/116*0470*04)
215/35R19 245/30R19 A01) bis A10)
K02)K103) K20) K28) E100)V00)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
115 bis 225 Mercedes C-Klasse 225/35R19 225/35R19 A01) bis A10)
(Coupe, C204) K04)K21) N235) E110)G9R)
245/30R19 245/30R19 A01) bis A10)
K04)K106) K21) E110)
225/35R19 255/30R19 A01) bis A10)
K02)K106) K21) E110)V00)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
RA-000709-F0-104-38~DB-5-112-66_5-ET40_54R9905.docx

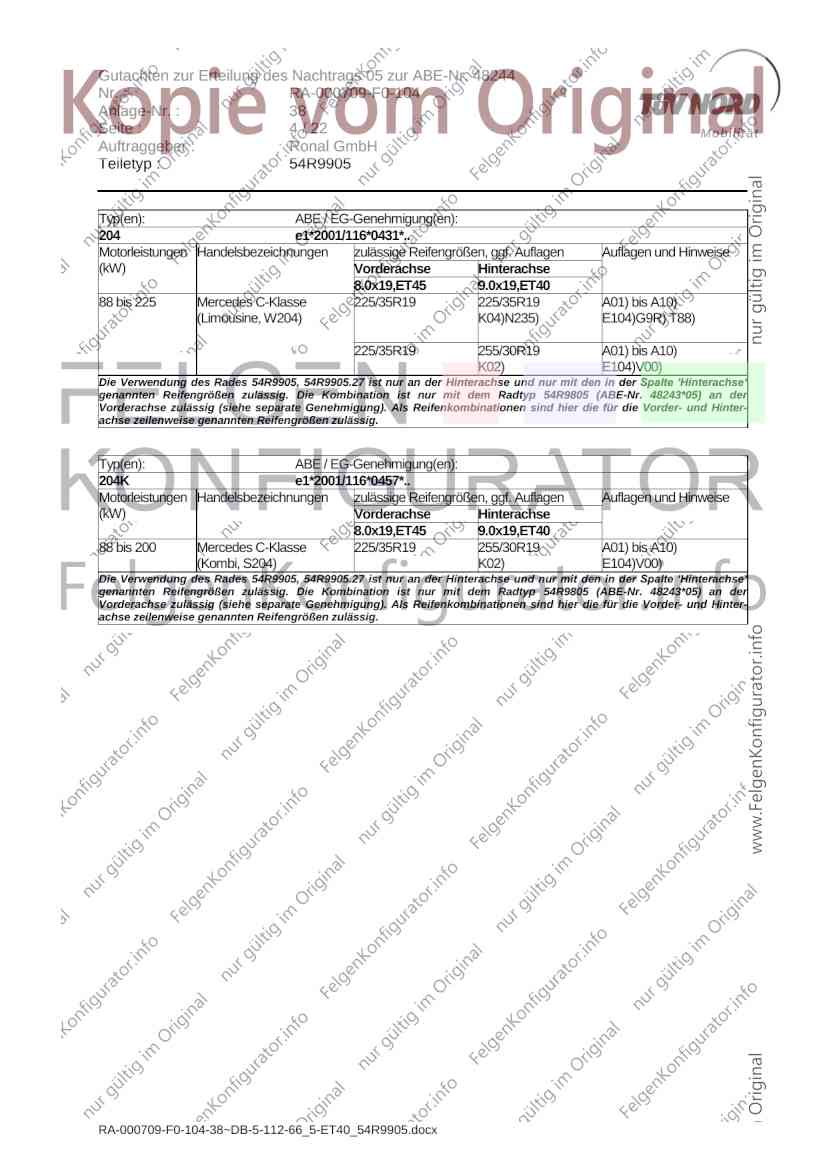

Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48244
Nr. : RA-000709-F0-104
Anlage-Nr. : 38
Seite : 4 / 22 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
88 bis 225 Mercedes C-Klasse 225/35R19 225/35R19 A01) bis A10)
(Limousine, W204) K04)N235) E104)G9R) T88)
225/35R19 255/30R19 A01) bis A10)
K02) E104)V00)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
204K e1*2001/116*0457*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
88 bis 200 Mercedes C-Klasse 225/35R19 255/30R19 A01) bis A10)
(Kombi, S204) K02) E104)V00)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
RA-000709-F0-104-38~DB-5-112-66_5-ET40_54R9905.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48244
Nr. : RA-000709-F0-104
Anlage-Nr. : 38

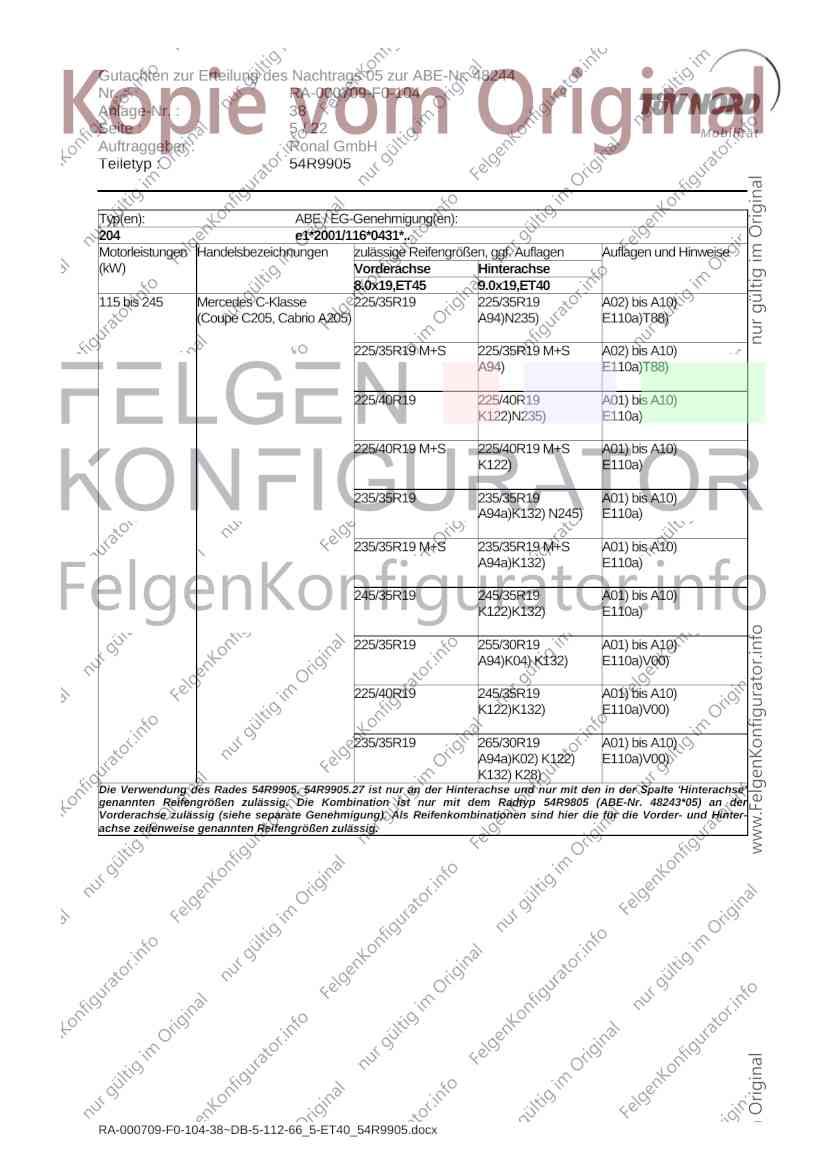

Seite : 5 / 22 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
115 bis 245 Mercedes C-Klasse 225/35R19 225/35R19 A02) bis A10)
(Coupe C205, Cabrio A205) A94)N235) E110a)T88)
225/35R19 M+S 225/35R19 M+S A02) bis A10)
A94) E110a)T88)
225/40R19 225/40R19 A01) bis A10)
K122)N235) E110a)
225/40R19 M+S 225/40R19 M+S A01) bis A10)
K122) E110a)
235/35R19 235/35R19 A01) bis A10)
A94a)K132) N245) E110a)
235/35R19 M+S 235/35R19 M+S A01) bis A10)
A94a)K132) E110a)
245/35R19 245/35R19 A01) bis A10)
K122)K132) E110a)
225/35R19 255/30R19 A01) bis A10)
A94)K04) K132) E110a)V00)
225/40R19 245/35R19 A01) bis A10)
K122)K132) E110a)V00)
235/35R19 265/30R19 A01) bis A10)
A94a)K02) K122) E110a)V00)
K132) K28)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
RA-000709-F0-104-38~DB-5-112-66_5-ET40_54R9905.docx

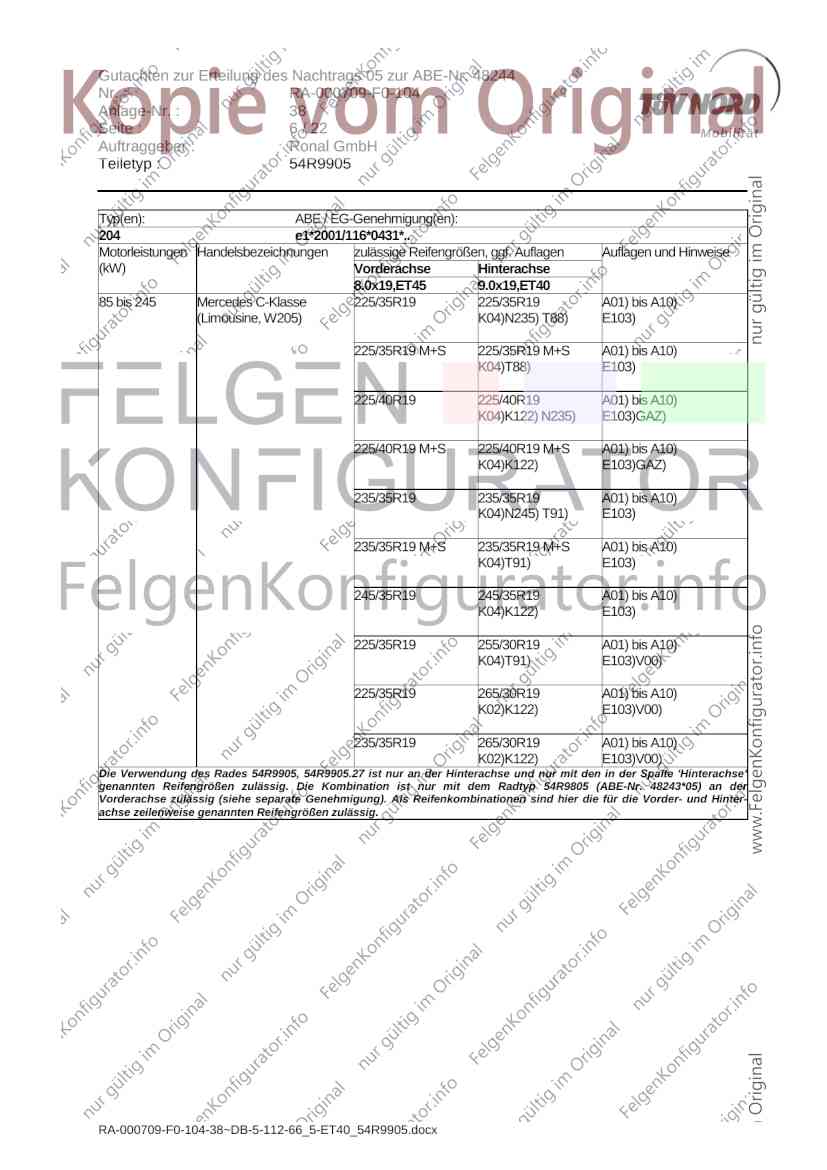

Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48244
Nr. : RA-000709-F0-104
Anlage-Nr. : 38
Seite : 6 / 22 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
85 bis 245 Mercedes C-Klasse 225/35R19 225/35R19 A01) bis A10)
(Limousine, W205) K04)N235) T88) E103)
225/35R19 M+S 225/35R19 M+S A01) bis A10)
K04)T88) E103)
225/40R19 225/40R19 A01) bis A10)
K04)K122) N235) E103)GAZ)
225/40R19 M+S 225/40R19 M+S A01) bis A10)
K04)K122) E103)GAZ)
235/35R19 235/35R19 A01) bis A10)
K04)N245) T91) E103)
235/35R19 M+S 235/35R19 M+S A01) bis A10)
K04)T91) E103)
245/35R19 245/35R19 A01) bis A10)
K04)K122) E103)
225/35R19 255/30R19 A01) bis A10)
K04)T91) E103)V00)
225/35R19 265/30R19 A01) bis A10)
K02)K122) E103)V00)
235/35R19 265/30R19 A01) bis A10)
K02)K122) E103)V00)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
RA-000709-F0-104-38~DB-5-112-66_5-ET40_54R9905.docx

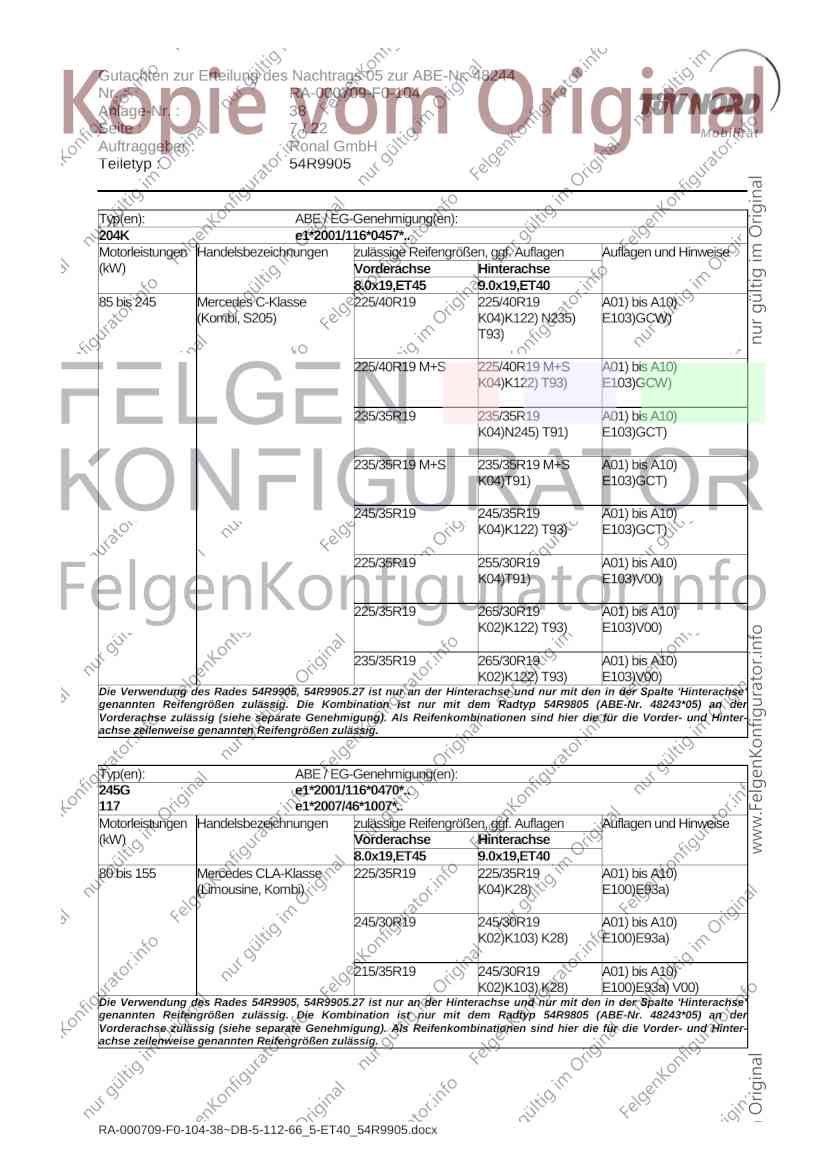

Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48244
Nr. : RA-000709-F0-104
Anlage-Nr. : 38
Seite : 7 / 22 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
204K e1*2001/116*0457*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
85 bis 245 Mercedes C-Klasse 225/40R19 225/40R19 A01) bis A10)
(Kombi, S205) K04)K122) N235) E103)GCW)
T93)
225/40R19 M+S 225/40R19 M+S A01) bis A10)
K04)K122) T93) E103)GCW)
235/35R19 235/35R19 A01) bis A10)
K04)N245) T91) E103)GCT)
235/35R19 M+S 235/35R19 M+S A01) bis A10)
K04)T91) E103)GCT)
245/35R19 245/35R19 A01) bis A10)
K04)K122) T93) E103)GCT)
225/35R19 255/30R19 A01) bis A10)
K04)T91) E103)V00)
225/35R19 265/30R19 A01) bis A10)
K02)K122) T93) E103)V00)
235/35R19 265/30R19 A01) bis A10)
K02)K122) T93) E103)V00)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
117 e1*2007/46*1007*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
80 bis 155 Mercedes CLA-Klasse 225/35R19 225/35R19 A01) bis A10)
(Limousine, Kombi) K04)K28) E100)E93a)
245/30R19 245/30R19 A01) bis A10)
K02)K103) K28) E100)E93a)
215/35R19 245/30R19 A01) bis A10)
K02)K103) K28) E100)E93a) V00)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
RA-000709-F0-104-38~DB-5-112-66_5-ET40_54R9905.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48244
Nr. : RA-000709-F0-104
Anlage-Nr. : 38

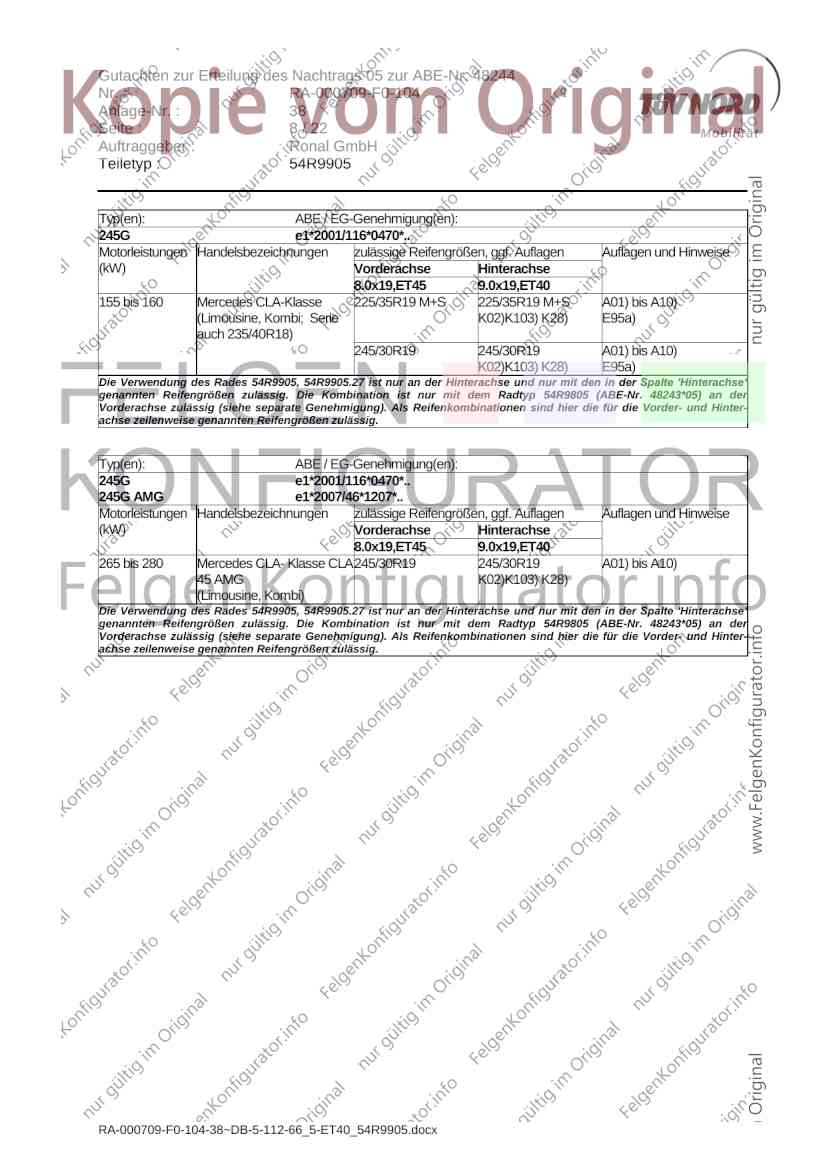

Seite : 8 / 22 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
155 bis 160 Mercedes CLA-Klasse 225/35R19 M+S 225/35R19 M+S A01) bis A10)
(Limousine, Kombi; Serie K02)K103) K28) E95a)
auch 235/40R18)
245/30R19 245/30R19 A01) bis A10)
K02)K103) K28) E95a)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
245G AMG e1*2007/46*1207*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
265 bis 280 Mercedes CLA- Klasse CLA 245/30R19 245/30R19 A01) bis A10)
45 AMG K02)K103) K28)
(Limousine, Kombi)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
RA-000709-F0-104-38~DB-5-112-66_5-ET40_54R9905.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48244
Nr. : RA-000709-F0-104
Anlage-Nr. : 38

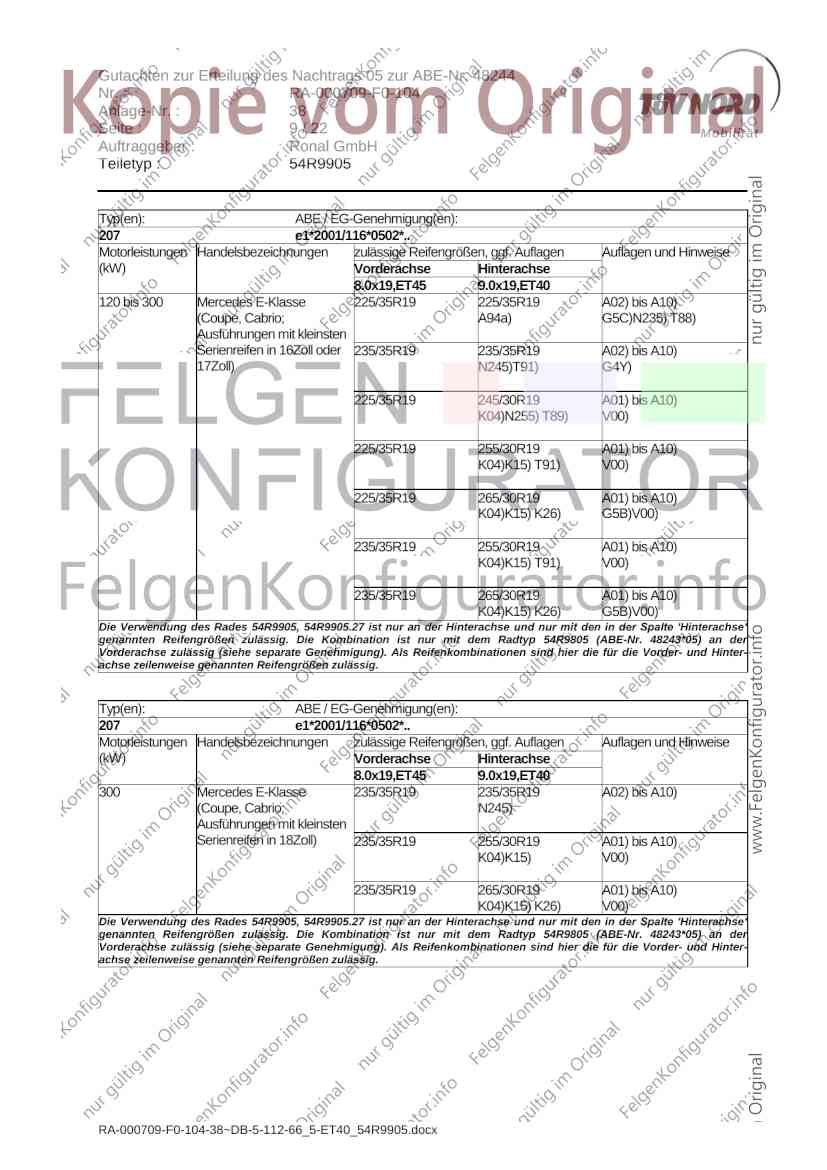

Seite : 9 / 22 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
207 e1*2001/116*0502*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
120 bis 300 Mercedes E-Klasse 225/35R19 225/35R19 A02) bis A10)
(Coupe, Cabrio; A94a) G5C)N235) T88)
Ausführungen mit kleinsten
Serienreifen in 16Zoll oder 235/35R19 235/35R19 A02) bis A10)
17Zoll) N245)T91) G4Y)
225/35R19 245/30R19 A01) bis A10)
K04)N255) T89) V00)
225/35R19 255/30R19 A01) bis A10)
K04)K15) T91) V00)
225/35R19 265/30R19 A01) bis A10)
K04)K15) K26) G5B)V00)
235/35R19 255/30R19 A01) bis A10)
K04)K15) T91) V00)
235/35R19 265/30R19 A01) bis A10)
K04)K15) K26) G5B)V00)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
207 e1*2001/116*0502*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
300 Mercedes E-Klasse 235/35R19 235/35R19 A02) bis A10)
(Coupe, Cabrio; N245)
Ausführungen mit kleinsten
Serienreifen in 18Zoll) 235/35R19 255/30R19 A01) bis A10)
K04)K15) V00)
235/35R19 265/30R19 A01) bis A10)
K04)K15) K26) V00)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
RA-000709-F0-104-38~DB-5-112-66_5-ET40_54R9905.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48244
Nr. : RA-000709-F0-104
Anlage-Nr. : 38

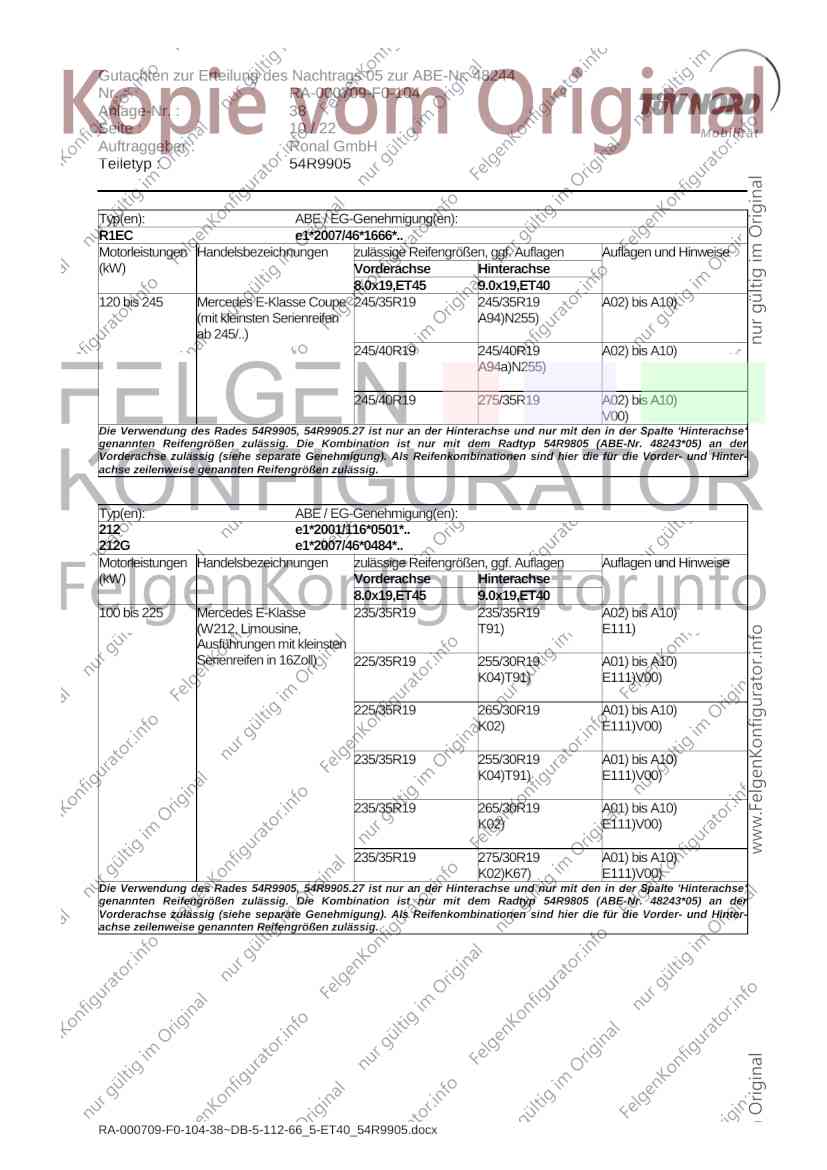

Seite : 10 / 22 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
R1EC e1*2007/46*1666*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
120 bis 245 Mercedes E-Klasse Coupe 245/35R19 245/35R19 A02) bis A10)
(mit kleinsten Serienreifen A94)N255)
ab 245/..)
245/40R19 245/40R19 A02) bis A10)
A94a)N255)
245/40R19 275/35R19 A02) bis A10)
V00)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
212G e1*2007/46*0484*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
100 bis 225 Mercedes E-Klasse 235/35R19 235/35R19 A02) bis A10)
(W212, Limousine, T91) E111)
Ausführungen mit kleinsten
Serienreifen in 16Zoll) 225/35R19 255/30R19 A01) bis A10)
K04)T91) E111)V00)
225/35R19 265/30R19 A01) bis A10)
K02) E111)V00)
235/35R19 255/30R19 A01) bis A10)
K04)T91) E111)V00)
235/35R19 265/30R19 A01) bis A10)
K02) E111)V00)
235/35R19 275/30R19 A01) bis A10)
K02)K67) E111)V00)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
RA-000709-F0-104-38~DB-5-112-66_5-ET40_54R9905.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48244
Nr. : RA-000709-F0-104
Anlage-Nr. : 38

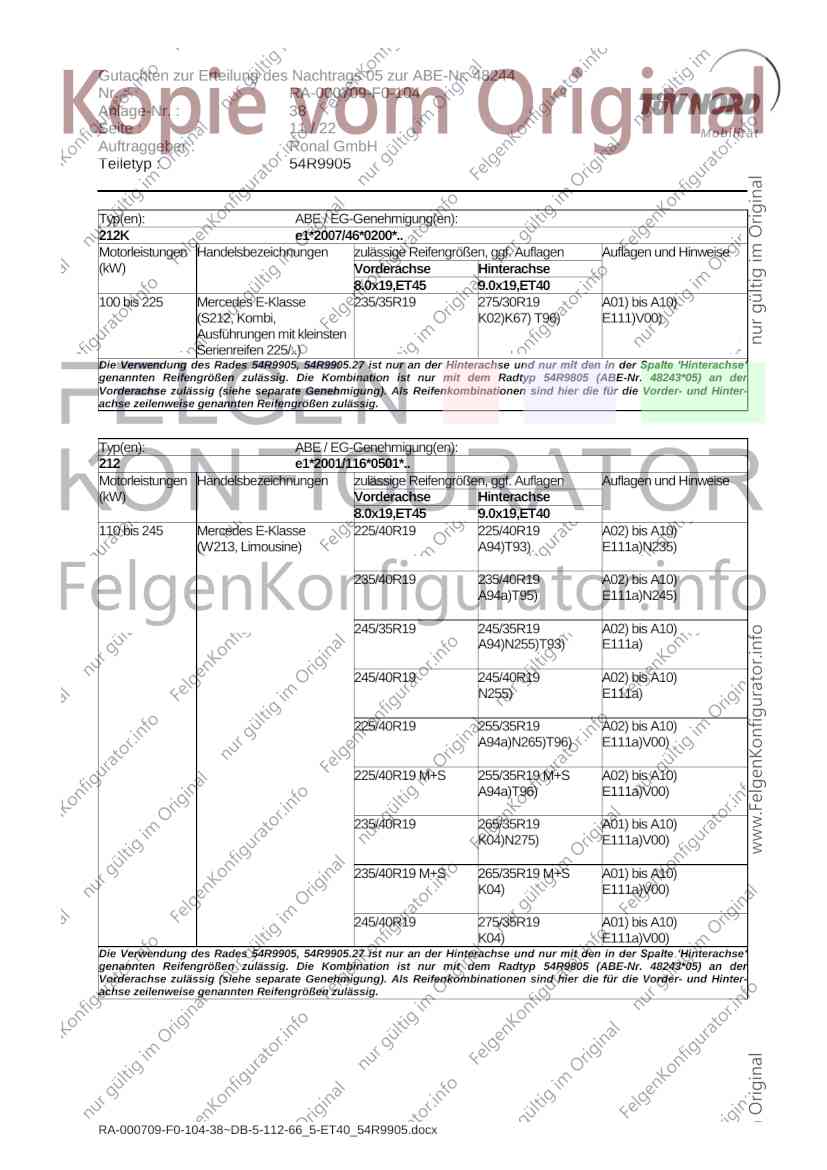

Seite : 11 / 22 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
212K e1*2007/46*0200*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
100 bis 225 Mercedes E-Klasse 235/35R19 275/30R19 A01) bis A10)
(S212, Kombi, K02)K67) T96) E111)V00)
Ausführungen mit kleinsten
Serienreifen 225/..)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
110 bis 245 Mercedes E-Klasse 225/40R19 225/40R19 A02) bis A10)
(W213, Limousine) A94)T93) E111a)N235)
235/40R19 235/40R19 A02) bis A10)
A94a)T95) E111a)N245)
245/35R19 245/35R19 A02) bis A10)
A94)N255)T93) E111a)
245/40R19 245/40R19 A02) bis A10)
N255) E111a)
225/40R19 255/35R19 A02) bis A10)
A94a)N265)T96) E111a)V00)
225/40R19 M+S 255/35R19 M+S A02) bis A10)
A94a)T96) E111a)V00)
235/40R19 265/35R19 A01) bis A10)
K04)N275) E111a)V00)
235/40R19 M+S 265/35R19 M+S A01) bis A10)
K04) E111a)V00)
245/40R19 275/35R19 A01) bis A10)
K04) E111a)V00)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
RA-000709-F0-104-38~DB-5-112-66_5-ET40_54R9905.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48244
Nr. : RA-000709-F0-104
Anlage-Nr. : 38

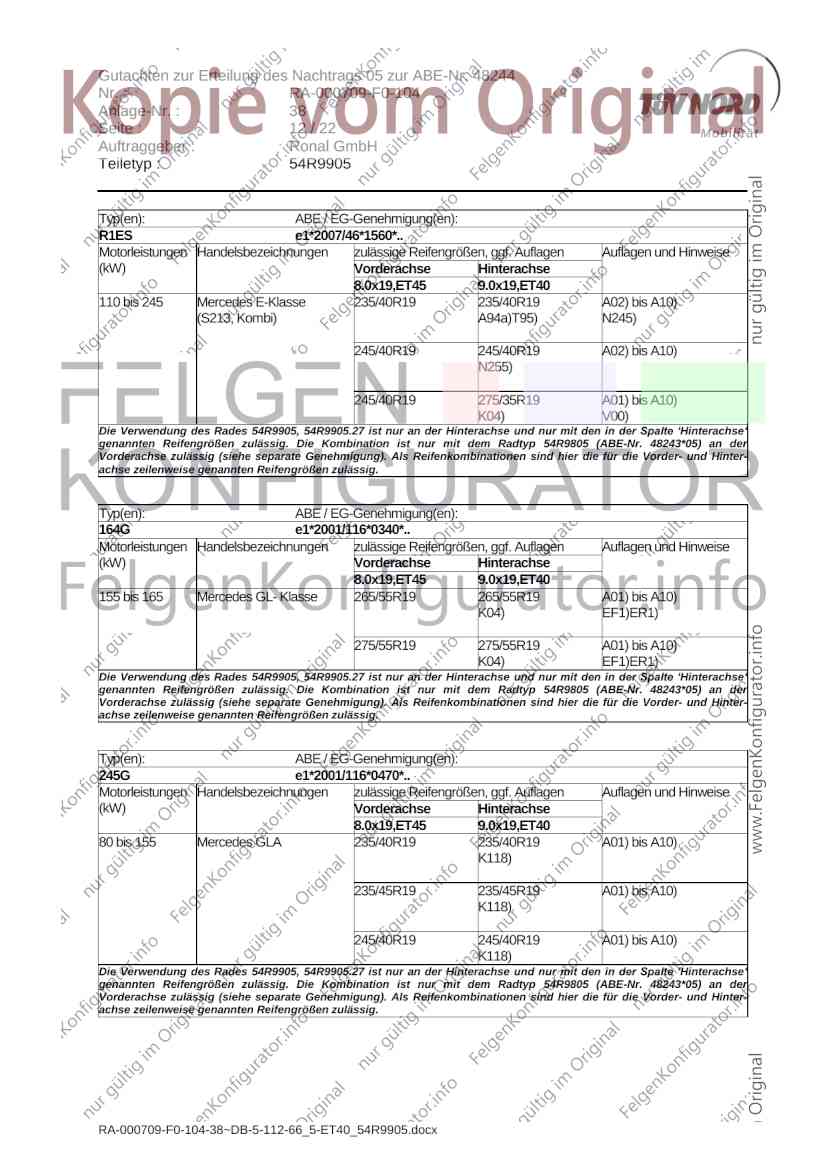

Seite : 12 / 22 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
R1ES e1*2007/46*1560*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
110 bis 245 Mercedes E-Klasse 235/40R19 235/40R19 A02) bis A10)
(S213, Kombi) A94a)T95) N245)
245/40R19 245/40R19 A02) bis A10)
N255)
245/40R19 275/35R19 A01) bis A10)
K04) V00)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
164G e1*2001/116*0340*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
155 bis 165 Mercedes GL- Klasse 265/55R19 265/55R19 A01) bis A10)
K04) EF1)ER1)
275/55R19 275/55R19 A01) bis A10)
K04) EF1)ER1)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
80 bis 155 Mercedes GLA 235/40R19 235/40R19 A01) bis A10)
K118)
235/45R19 235/45R19 A01) bis A10)
K118)
245/40R19 245/40R19 A01) bis A10)
K118)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
RA-000709-F0-104-38~DB-5-112-66_5-ET40_54R9905.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48244
Nr. : RA-000709-F0-104
Anlage-Nr. : 38

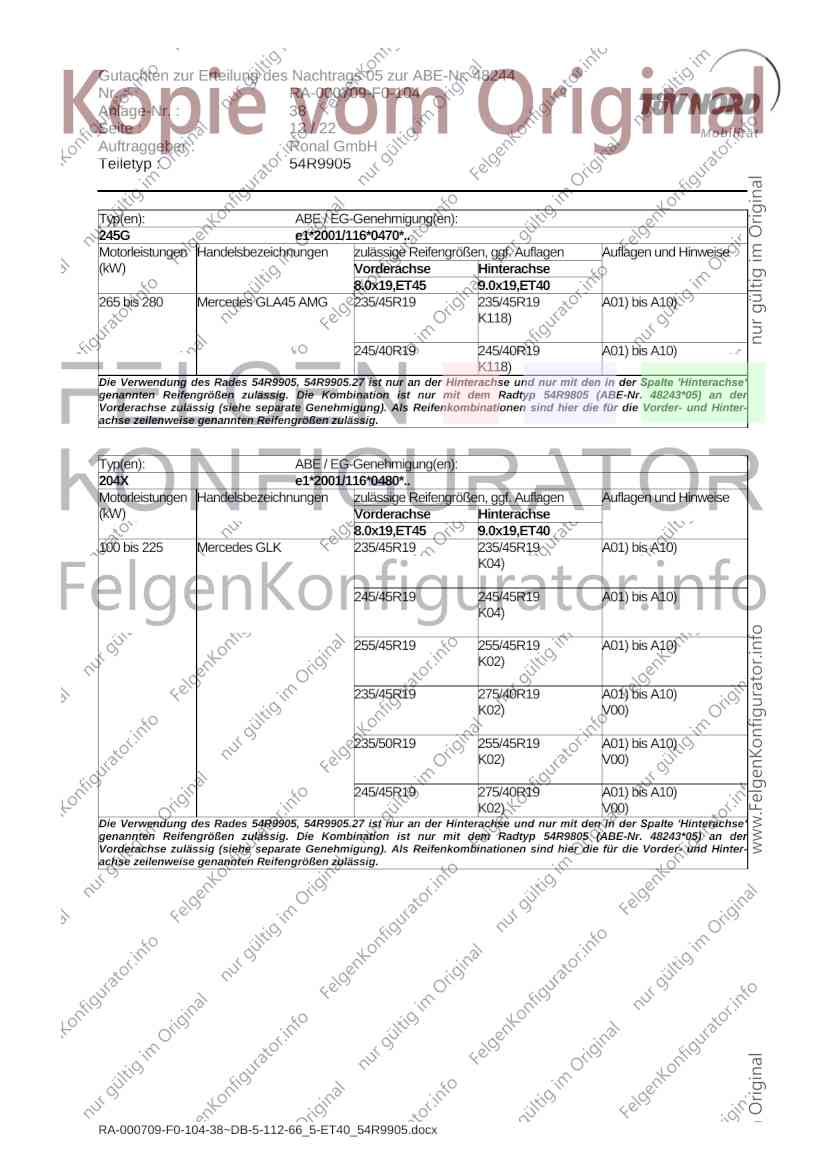

Seite : 13 / 22 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
265 bis 280 Mercedes GLA45 AMG 235/45R19 235/45R19 A01) bis A10)
K118)
245/40R19 245/40R19 A01) bis A10)
K118)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
100 bis 225 Mercedes GLK 235/45R19 235/45R19 A01) bis A10)
K04)
245/45R19 245/45R19 A01) bis A10)
K04)
255/45R19 255/45R19 A01) bis A10)
K02)
235/45R19 275/40R19 A01) bis A10)
K02) V00)
235/50R19 255/45R19 A01) bis A10)
K02) V00)
245/45R19 275/40R19 A01) bis A10)
K02) V00)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
RA-000709-F0-104-38~DB-5-112-66_5-ET40_54R9905.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48244
Nr. : RA-000709-F0-104
Anlage-Nr. : 38

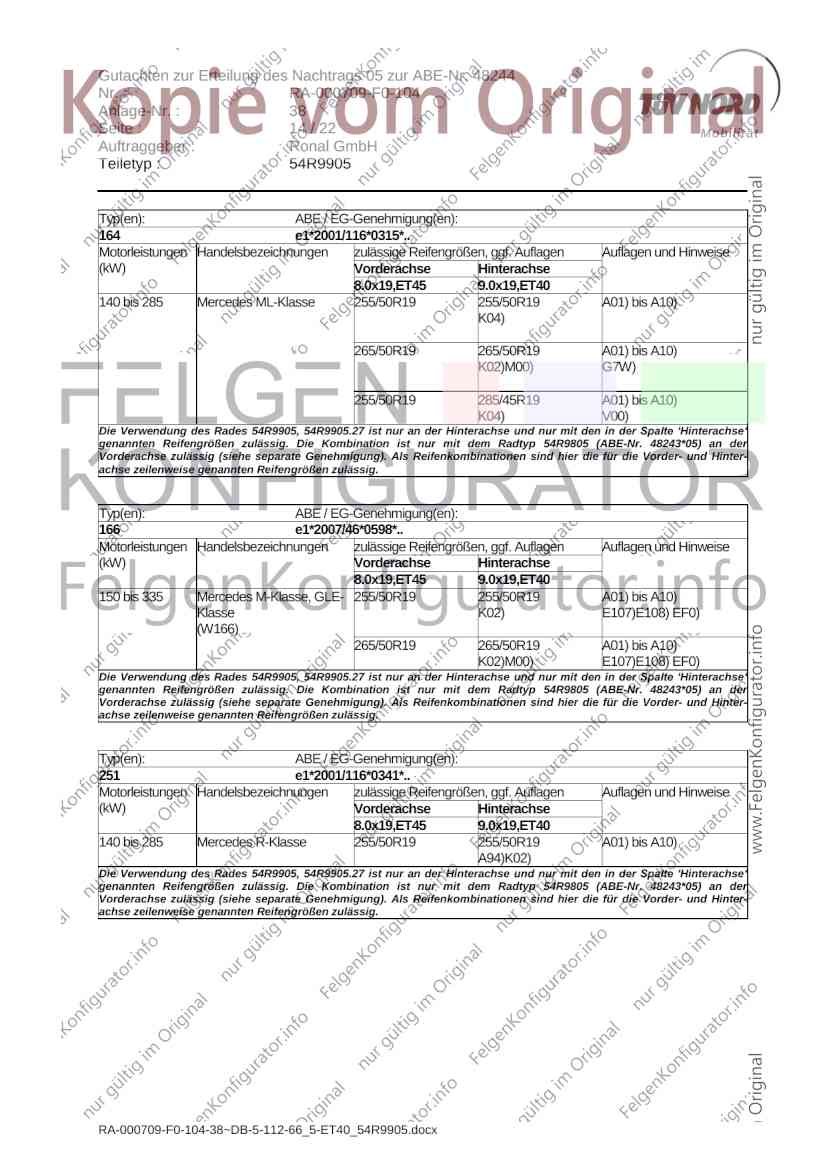

Seite : 14 / 22 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
164 e1*2001/116*0315*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
140 bis 285 Mercedes ML-Klasse 255/50R19 255/50R19 A01) bis A10)
K04)
265/50R19 265/50R19 A01) bis A10)
K02)M00) G7W)
255/50R19 285/45R19 A01) bis A10)
K04) V00)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
166 e1*2007/46*0598*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
150 bis 335 Mercedes M-Klasse, GLE- 255/50R19 255/50R19 A01) bis A10)
Klasse K02) E107)E108) EF0)
(W166)
265/50R19 265/50R19 A01) bis A10)
K02)M00) E107)E108) EF0)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
251 e1*2001/116*0341*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
140 bis 285 Mercedes R-Klasse 255/50R19 255/50R19 A01) bis A10)
A94)K02)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
RA-000709-F0-104-38~DB-5-112-66_5-ET40_54R9905.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48244
Nr. : RA-000709-F0-104
Anlage-Nr. : 38
Seite : 15 / 22 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905

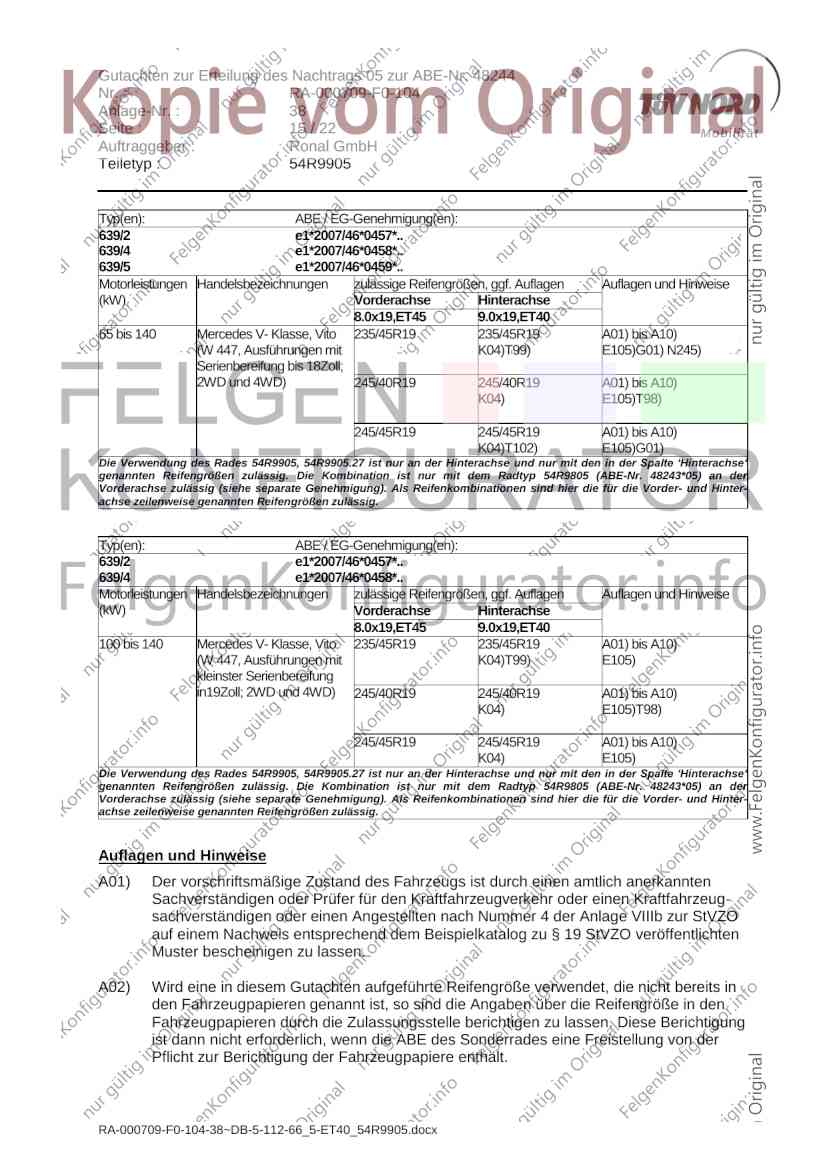

Typ(en): ABE / EG-Genehmigung(en):
639/2 e1*2007/46*0457*..
639/4 e1*2007/46*0458*..
639/5 e1*2007/46*0459*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
65 bis 140 Mercedes V- Klasse, Vito 235/45R19 235/45R19 A01) bis A10)
(W 447, Ausführungen mit K04)T99) E105)G01) N245)
Serienbereifung bis 18Zoll;
2WD und 4WD) 245/40R19 245/40R19 A01) bis A10)
K04) E105)T98)
245/45R19 245/45R19 A01) bis A10)
K04)T102) E105)G01)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
639/2 e1*2007/46*0457*..
639/4 e1*2007/46*0458*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
100 bis 140 Mercedes V- Klasse, Vito 235/45R19 235/45R19 A01) bis A10)
(W 447, Ausführungen mit K04)T99) E105)
kleinster Serienbereifung
in19Zoll; 2WD und 4WD) 245/40R19 245/40R19 A01) bis A10)
K04) E105)T98)
245/45R19 245/45R19 A01) bis A10)
K04) E105)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (ABE-Nr. 48243*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
RA-000709-F0-104-38~DB-5-112-66_5-ET40_54R9905.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48244
Nr. : RA-000709-F0-104
Anlage-Nr. : 38
Seite : 16 / 22 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905

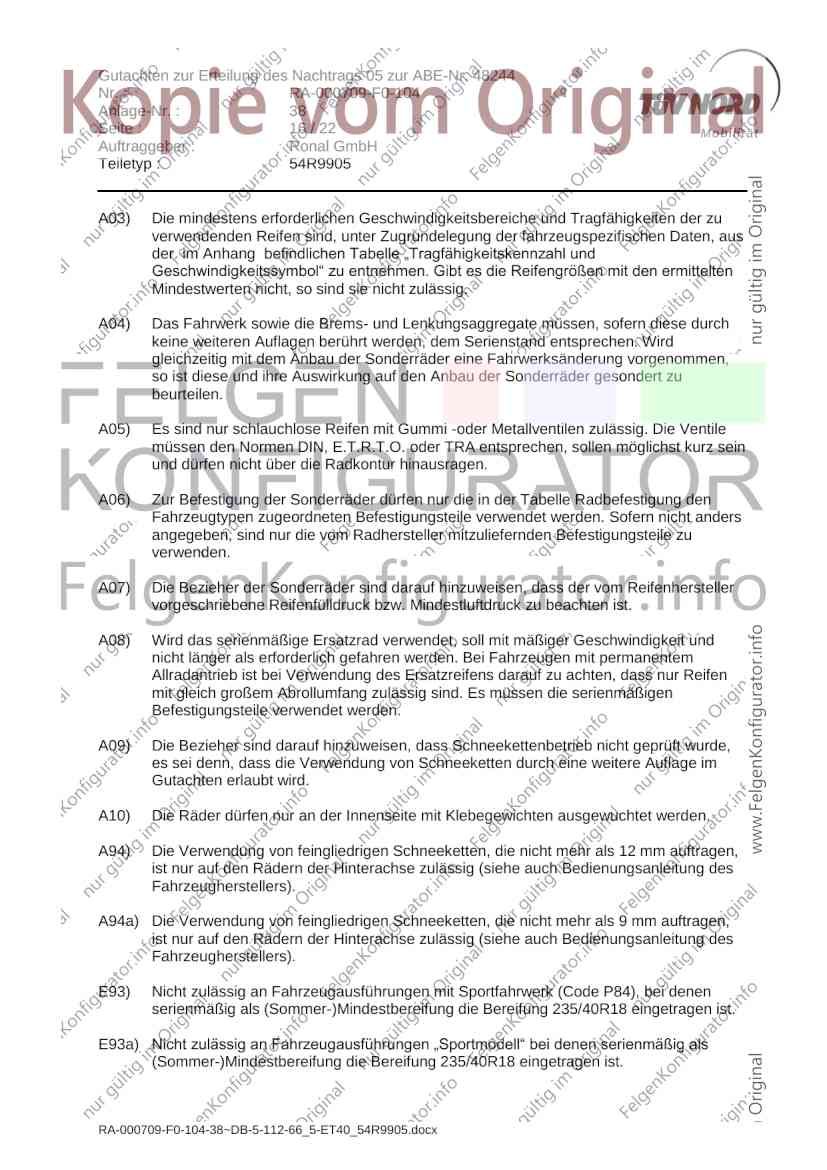

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E93) Nicht zulässig an Fahrzeugausführungen mit Sportfahrwerk (Code P84), bei denen
serienmäßig als (Sommer-)Mindestbereifung die Bereifung 235/40R18 eingetragen ist.
E93a) Nicht zulässig an Fahrzeugausführungen „Sportmodell“ bei denen serienmäßig als
(Sommer-)Mindestbereifung die Bereifung 235/40R18 eingetragen ist.
RA-000709-F0-104-38~DB-5-112-66_5-ET40_54R9905.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48244
Nr. : RA-000709-F0-104
Anlage-Nr. : 38
Seite : 17 / 22 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905

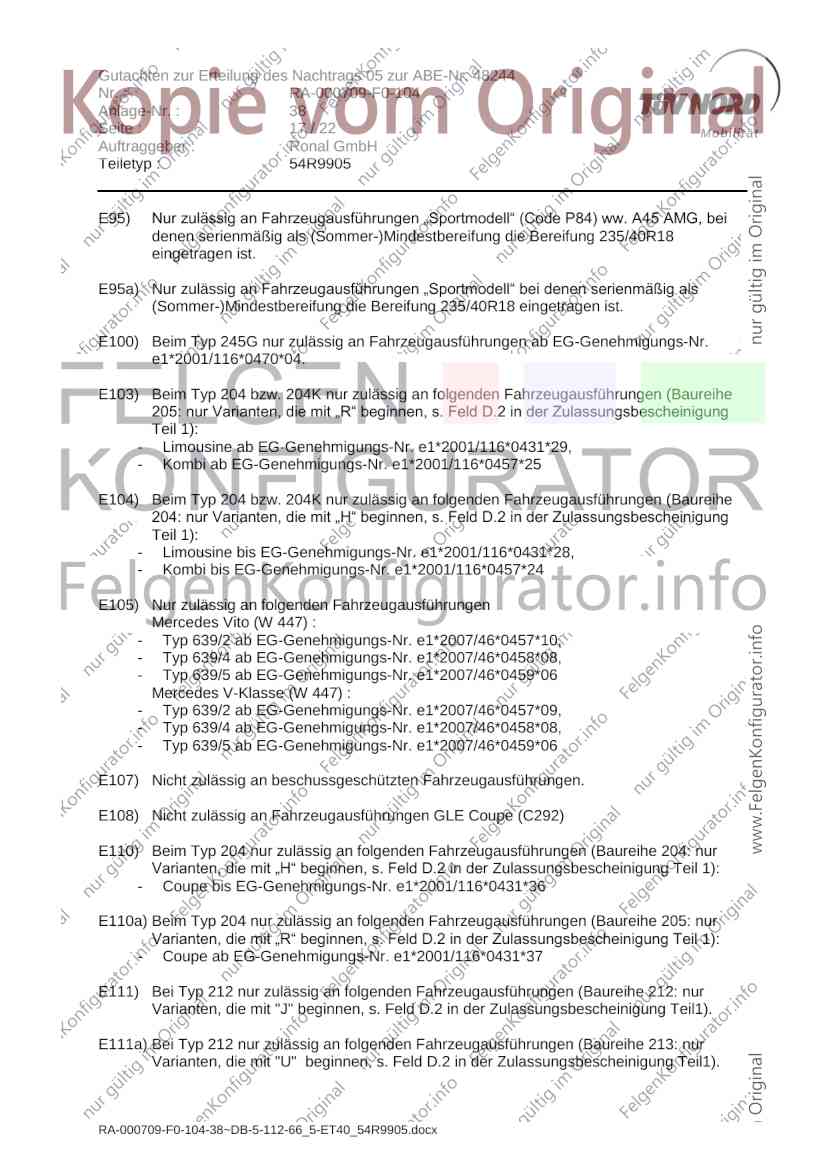

E95) Nur zulässig an Fahrzeugausführungen „Sportmodell“ (Code P84) ww. A45 AMG, bei
denen serienmäßig als (Sommer-)Mindestbereifung die Bereifung 235/40R18
eingetragen ist.
E95a) Nur zulässig an Fahrzeugausführungen „Sportmodell“ bei denen serienmäßig als
(Sommer-)Mindestbereifung die Bereifung 235/40R18 eingetragen ist.
E100) Beim Typ 245G nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e1*2001/116*0470*04.
E103) Beim Typ 204 bzw. 204K nur zulässig an folgenden Fahrzeugausführungen (Baureihe
205: nur Varianten, die mit „R“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung
Teil 1):
- Limousine ab EG-Genehmigungs-Nr. e1*2001/116*0431*29,
- Kombi ab EG-Genehmigungs-Nr. e1*2001/116*0457*25
E104) Beim Typ 204 bzw. 204K nur zulässig an folgenden Fahrzeugausführungen (Baureihe
204: nur Varianten, die mit „H“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung
Teil 1):
- Limousine bis EG-Genehmigungs-Nr. e1*2001/116*0431*28,
- Kombi bis EG-Genehmigungs-Nr. e1*2001/116*0457*24
E105) Nur zulässig an folgenden Fahrzeugausführungen
Mercedes Vito (W 447) :
- Typ 639/2 ab EG-Genehmigungs-Nr. e1*2007/46*0457*10,
- Typ 639/4 ab EG-Genehmigungs-Nr. e1*2007/46*0458*08,
- Typ 639/5 ab EG-Genehmigungs-Nr. e1*2007/46*0459*06
Mercedes V-Klasse (W 447) :
- Typ 639/2 ab EG-Genehmigungs-Nr. e1*2007/46*0457*09,
- Typ 639/4 ab EG-Genehmigungs-Nr. e1*2007/46*0458*08,
- Typ 639/5 ab EG-Genehmigungs-Nr. e1*2007/46*0459*06
E107) Nicht zulässig an beschussgeschützten Fahrzeugausführungen.
E108) Nicht zulässig an Fahrzeugausführungen GLE Coupe (C292)
E110) Beim Typ 204 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 204: nur
Varianten, die mit „H“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil 1):
- Coupe bis EG-Genehmigungs-Nr. e1*2001/116*0431*36
E110a) Beim Typ 204 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 205: nur
Varianten, die mit „R“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil 1):
- Coupe ab EG-Genehmigungs-Nr. e1*2001/116*0431*37
E111) Bei Typ 212 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 212: nur
Varianten, die mit "J" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil1).
E111a) Bei Typ 212 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 213: nur
Varianten, die mit "U" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil1).
RA-000709-F0-104-38~DB-5-112-66_5-ET40_54R9905.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48244
Nr. : RA-000709-F0-104
Anlage-Nr. : 38
Seite : 18 / 22 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an
der Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
EF1) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorderachse nur mit
Rädern ausgerüstet sind deren Raddurchmesser größer als der Raddurchmesser des
Umrüstrades sind oder/und deren Felgenmaulweite größer als die Felgenmaulweite des
Umrüstrades sind.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1860 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G4Y) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R16,
235/35R19, 235/40R18, 235/45R17 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G5B) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R16,
235/35R19, 235/40R18, 235/45R17, 255/30R19 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G5C) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R16,
235/35R19, 235/40R18, 235/45R17, 255/30R19, 255/35R18, 255/40R17 ausgerüstet
oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G7W) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 265/40R21,
265/45R20, 295/40R20 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G9R) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/60R16,
225/40R18, 255/35R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
RA-000709-F0-104-38~DB-5-112-66_5-ET40_54R9905.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48244
Nr. : RA-000709-F0-104
Anlage-Nr. : 38
Seite : 19 / 22 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
GAZ) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R16,
225/45R18, 225/50R17, 255/35R19 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GCT) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/60R16,
225/45R18, 225/50R17, 225/55R16, 245/35R19, 245/40R18, 245/45R17, 255/35R19
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
GCW) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/45R18,
225/50R17, 255/35R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen
Schutzleiste bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K20) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der
Stoßfängeroberkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben
zu biegen. Die Befestigungsschraube ist nach hinten zu versetzen.
K21) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der
Stoßfängeroberkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben
zu biegen.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
RA-000709-F0-104-38~DB-5-112-66_5-ET40_54R9905.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48244
Nr. : RA-000709-F0-104
Anlage-Nr. : 38
Seite : 20 / 22 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
K67) Maßnahmen bzgl. Freigängigkeit an Achse 2:
- Die Radhauskanten sind im Bereich von oberhalb der seitlichen Schutzleiste bis zum
Übergang zum hinteren Stoßfänger komplett umzulegen.
- Die Befestigungslaschen, die im Übergangsbereich zum hinteren Stoßfänger ins
Radhaus ragen, sind bis zur Befestigungsschraube zu kürzen.
K103) An Achse 2 ist der Filzinnenkotflügel, im Bereich von der Stoßfängeroberkante bis 30°
vor Radmitte, eng an das innere Blechradhaus anzulegen.
K106) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende
Maßnahmen erforderlich:
- der Filzinnenkotflügel ist im Bereich der inneren Radhauskante aus seinem Blechpfalz
zu nehmen um diesen zu kürzen und eng an das Radhaus anzulegen(verkleben),
- der Blechpfalz ist eng an das innere Radhaus anzulegen,
- die Radhausausschnittkanten sind um 10mm aufzuweiten.
K118) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen ist die
Kunststoffverbreiterung der Radhauskante im Bereich von 45° vor und 45° hinter der
Radmitte um 10 mm zu kürzen.
K122) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende
Maßnahmen erforderlich:
- die Befestigungslasche des Stoßfängers ist im Bereich der Stoßfängeroberkante zu
kürzen oder nach hinten/oben zu biegen,
- der Filzinnenkotflügel ist im Bereich der Stoßfängeroberkante eng an das Radhaus
anzulegen(verkleben) oder auszuschneiden.
K132) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen ist der Kunststoffflap der
Radhauskante im Bereich der Oberkante Stoßfänger bis 50 Grad hinter der Radmitte
innen um 5 mm zu kürzen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000709-F0-104-38~DB-5-112-66_5-ET40_54R9905.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48244
Nr. : RA-000709-F0-104
Anlage-Nr. : 38
Seite : 21 / 22 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N275) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 275/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T89) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1160 kg bei LI 89 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 580 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T96) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1420 kg bei LI 96 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 710 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T98) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1500 kg bei LI 98 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 750 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T99) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1550 kg bei LI 99 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 775 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
RA-000709-F0-104-38~DB-5-112-66_5-ET40_54R9905.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48244
Nr. : RA-000709-F0-104
Anlage-Nr. : 38
Seite : 22 / 22 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
T102) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1700 kg bei LI 102 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 850 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers. Falls es sich um eine serienmäßige Reifenkombination handelt
und diese ohne Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller
freigegeben ist, entfällt die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 38 mit den Blättern 1 bis 22 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 54R9905 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 25.08.2017
RA-000709-F0-104-38~DB-5-112-66_5-ET40_54R9905.docx
