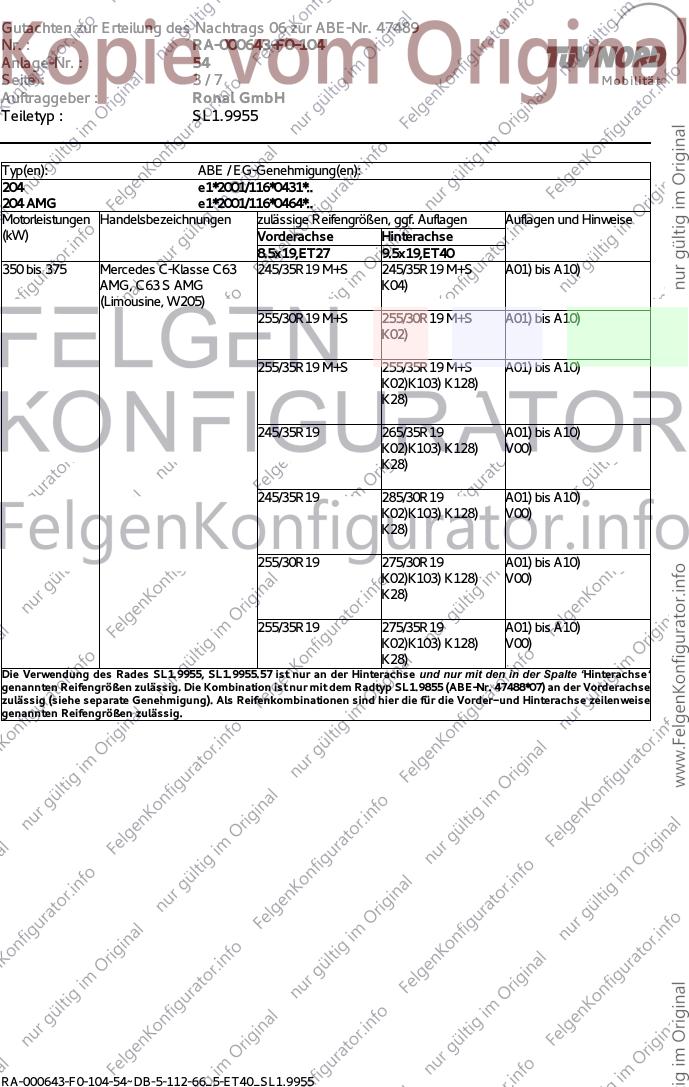

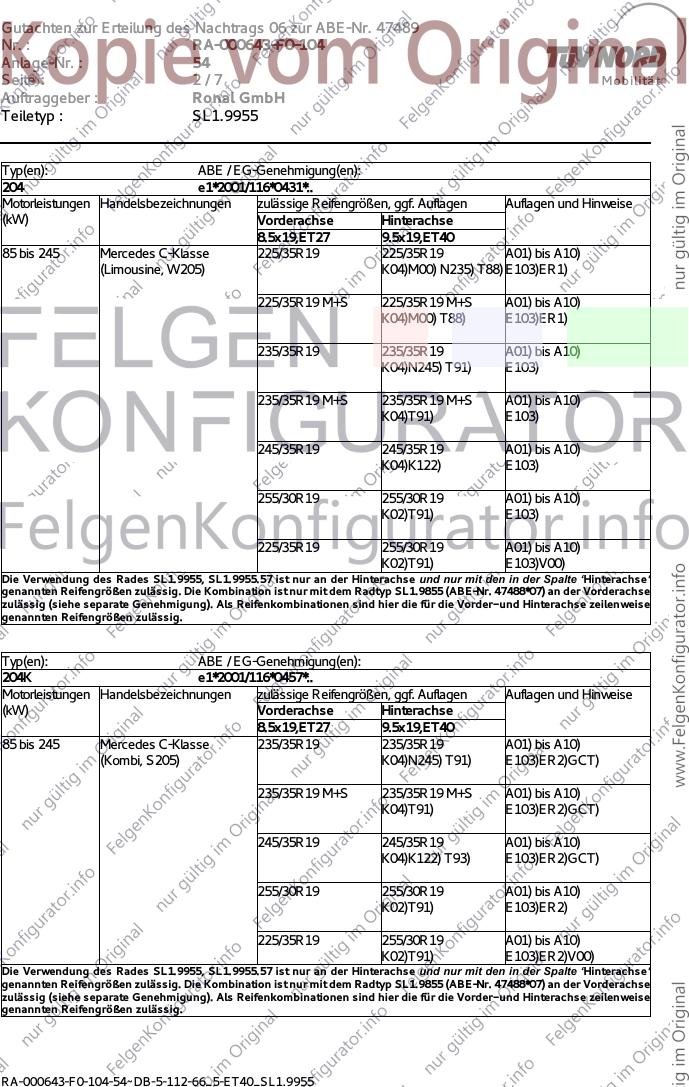

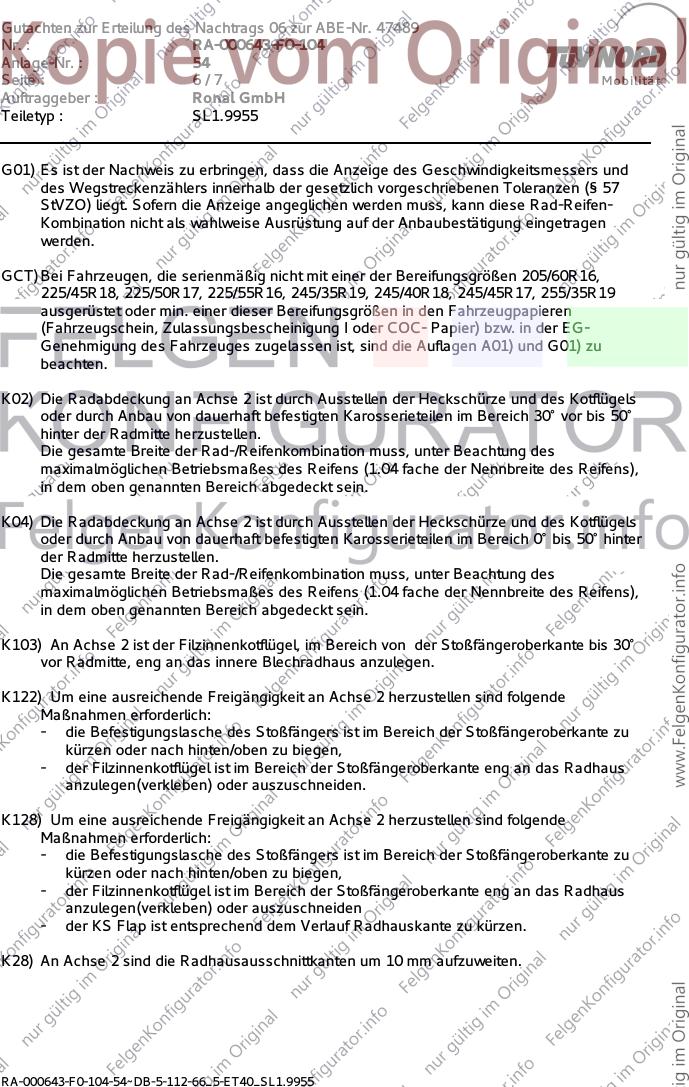

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47489
Nr. : RA-000643-F0-104
Anlage-Nr. : 54
Seite : 1/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
Technische Daten, Kurzfassung
Raddaten
Radtyp: SL1.9955
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: SPEEDLINE
Montageposition: Hinterachse *
Radausführung: SL1.9955.57
Radgröße: 9½Jx19H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 3 Ø76 Ø66.45
geprüfte Radlast: 715 kg
bei Reifenabrollumfang: 2260 mm
* Die Verwendung des Rades SL1.9955, SL1.9955.57 ist nur an der Hinterachse zulässig.
Das hier beschriebene Sonderrad ist nur in Kombination mit dem Radtyp SL1.9855 (ABE-Nr.
47488*07) an der Vorderachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem
separaten Gutachten für den Radtyp SL1.9855, SL1.9855.07 (ABE-Nr. 47488*07) zu
entnehmen.
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Mercedes-Benz, Daimler-Chrysler
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
204, 204 AMG, 204K, 204K Hinterachse: ZP50706 130 Nm
AMG Radschraube, Kugel Ø 26 mm,
Gewinde M14x1,5, Schaftlänge 28 mm
RA-000643-F0-104-54~DB-5-112-66_5-ET40_SL1.9955
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47489
Nr. : RA-000643-F0-104
Anlage-Nr. : 54
Seite : 2/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x19,ET27 9.5x19,ET40
85 bis 245 Mercedes C-Klasse 225/35R19 225/35R19 A01) bis A10)
(Limousine, W205) K04)M00) N235) T88) E103)ER1)
225/35R19 M+S 225/35R19 M+S A01) bis A10)
K04)M00) T88) E103)ER1)
235/35R19 235/35R19 A01) bis A10)
K04)N245) T91) E103)
235/35R19 M+S 235/35R19 M+S A01) bis A10)
K04)T91) E103)
245/35R19 245/35R19 A01) bis A10)
K04)K122) E103)
255/30R19 255/30R19 A01) bis A10)
K02)T91) E103)
225/35R19 255/30R19 A01) bis A10)
K02)T91) E103)V00)
Die Verwendung des Rades SL1.9955, SL1.9955.57 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL1.9855 (ABE-Nr. 47488*07) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
204K e1*2001/116*0457*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x19,ET27 9.5x19,ET40
85 bis 245 Mercedes C-Klasse 235/35R19 235/35R19 A01) bis A10)
(Kombi, S205) K04)N245) T91) E103)ER2)GCT)
235/35R19 M+S 235/35R19 M+S A01) bis A10)
K04)T91) E103)ER2)GCT)
245/35R19 245/35R19 A01) bis A10)
K04)K122) T93) E103)ER2)GCT)
255/30R19 255/30R19 A01) bis A10)
K02)T91) E103)ER2)
225/35R19 255/30R19 A01) bis A10)
K02)T91) E103)ER2)V00)
Die Verwendung des Rades SL1.9955, SL1.9955.57 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL1.9855 (ABE-Nr. 47488*07) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
RA-000643-F0-104-54~DB-5-112-66_5-ET40_SL1.9955
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47489
Nr. : RA-000643-F0-104
Anlage-Nr. : 54
Seite : 3/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
204 AMG e1*2001/116*0464*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x19,ET27 9.5x19,ET40
350 bis 375 Mercedes C-Klasse C63 245/35R19 M+S 245/35R19 M+S A01) bis A10)
AMG, C63 S AMG K04)
(Limousine, W205)
255/30R19 M+S 255/30R19 M+S A01) bis A10)
K02)
255/35R19 M+S 255/35R19 M+S A01) bis A10)
K02)K103) K128)
K28)
245/35R19 265/35R19 A01) bis A10)
K02)K103) K128) V00)
K28)
245/35R19 285/30R19 A01) bis A10)
K02)K103) K128) V00)
K28)
255/30R19 275/30R19 A01) bis A10)
K02)K103) K128) V00)
K28)
255/35R19 275/35R19 A01) bis A10)
K02)K103) K128) V00)
K28)
Die Verwendung des Rades SL1.9955, SL1.9955.57 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL1.9855 (ABE-Nr. 47488*07) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
RA-000643-F0-104-54~DB-5-112-66_5-ET40_SL1.9955
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47489
Nr. : RA-000643-F0-104
Anlage-Nr. : 54
Seite : 4/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
Typ(en): ABE / EG-Genehmigung(en):
204K e1*2001/116*0457*..
204K AMG e1*2001/116*0463*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x19,ET27 9.5x19,ET40
350 bis 375 Mercedes C-Klasse C63 245/35R19 M+S 245/35R19 M+S A01) bis A10)
AMG, C63 S AMG K04)
(Kombi, S205)
255/30R19 M+S 255/30R19 M+S A01) bis A10)
K02)T91)
255/35R19 M+S 255/35R19 M+S A01) bis A10)
K02)K103) K128)
K28)
245/35R19 265/35R19 A01) bis A10)
K02)K103) K128) V00)
K28)
245/35R19 285/30R19 A01) bis A10)
K02)K103) K128) V00)
K28)
255/30R19 275/30R19 A01) bis A10)
K02)K103) K128) V00)
K28)
255/35R19 275/35R19 A01) bis A10)
K02)K103) K128) V00)
K28)
Die Verwendung des Rades SL1.9955, SL1.9955.57 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL1.9855 (ABE-Nr. 47488*07) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
RA-000643-F0-104-54~DB-5-112-66_5-ET40_SL1.9955
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47489
Nr. : RA-000643-F0-104
Anlage-Nr. : 54
Seite : 5/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Metallventilen zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
E103) Beim Typ 204 bzw. 204K nur zulässig an folgenden Fahrzeugausführungen (Baureihe
205: nur Varianten, die mit „R“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil
1):
- Limousine ab EG-Genehmigungs-Nr. e1*2001/116*0431*29,
- Kombi ab EG-Genehmigungs-Nr. e1*2001/116*0457*25
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1200 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER2) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1430 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
RA-000643-F0-104-54~DB-5-112-66_5-ET40_SL1.9955
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47489
Nr. : RA-000643-F0-104
Anlage-Nr. : 54
Seite : 6/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
GCT) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/60R16,
225/45R18, 225/50R17, 225/55R16, 245/35R19, 245/40R18, 245/45R17, 255/35R19
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K103) An Achse 2 ist der Filzinnenkotflügel, im Bereich von der Stoßfängeroberkante bis 30°
vor Radmitte, eng an das innere Blechradhaus anzulegen.
K122) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende
Maßnahmen erforderlich:
- die Befestigungslasche des Stoßfängers ist im Bereich der Stoßfängeroberkante zu
kürzen oder nach hinten/oben zu biegen,
- der Filzinnenkotflügel ist im Bereich der Stoßfängeroberkante eng an das Radhaus
anzulegen(verkleben) oder auszuschneiden.
K128) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende
Maßnahmen erforderlich:
- die Befestigungslasche des Stoßfängers ist im Bereich der Stoßfängeroberkante zu
kürzen oder nach hinten/oben zu biegen,
- der Filzinnenkotflügel ist im Bereich der Stoßfängeroberkante eng an das Radhaus
anzulegen(verkleben) oder auszuschneiden
- der KS Flap ist entsprechend dem Verlauf Radhauskante zu kürzen.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
RA-000643-F0-104-54~DB-5-112-66_5-ET40_SL1.9955
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47489
Nr. : RA-000643-F0-104
Anlage-Nr. : 54
Seite : 7/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 54 mit den Blättern 1 bis 7 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ SL1.9955 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 15.01.2018
RA-000643-F0-104-54~DB-5-112-66_5-ET40_SL1.9955
