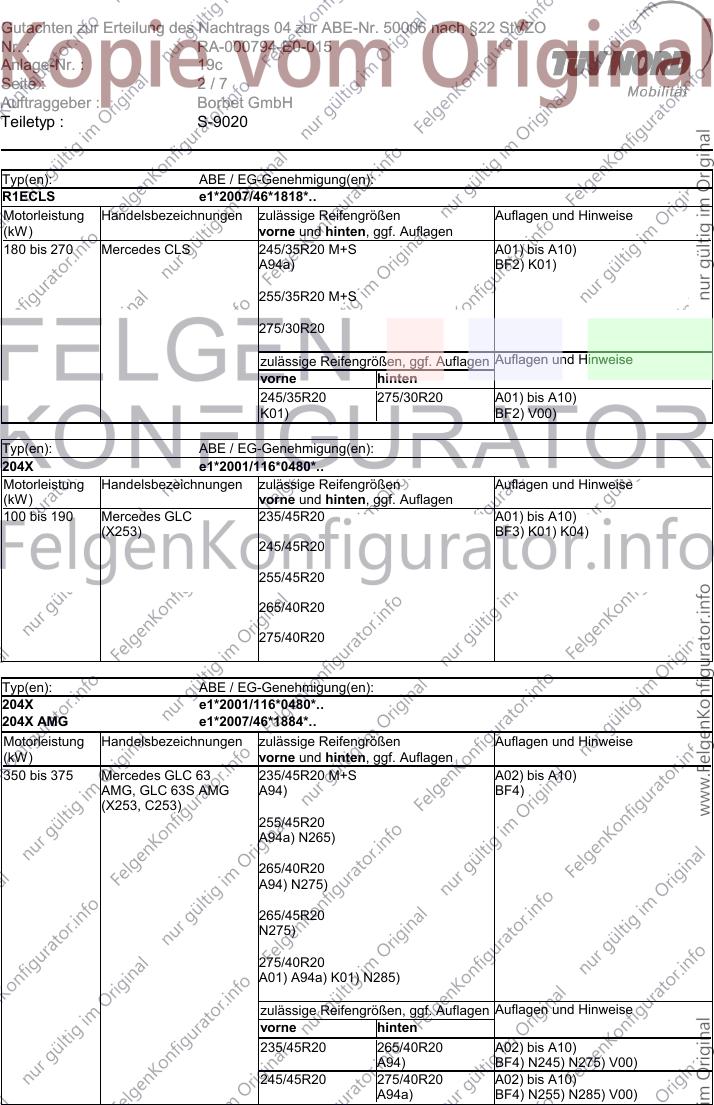

Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 50006 nach §22 StVZO
Nr. : RA-000794-E0-015
Anlage-Nr. : 19c
Seite : 1/7
Auftraggeber : Borbet GmbH
Teiletyp : S-9020
Technische Daten, Kurzfassung
Raddaten
Radtyp: S-9020
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: BORBET
Montageposition: Vorder-und Hinterachse
Radausführung: LK 112
Radgröße: 9Jx20H2
Rad-Einpresstiefe: 20 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,5 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 1000 kg
Reifenabrollumfang: 2270 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: MERCEDES
Radbefestigung
Auflagen- Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28,5 mm 5255-0 140 Nm
BF2 Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28,5 mm 5255-0 150 Nm
BF3 Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 33 mm 5253 130 Nm
BF4 Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28,5 mm 5255-0 130 Nm
BF5 Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 33 mm 5253 150 Nm
BF6 Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28,5 mm 5255-0 120 Nm
Typ(en): ABE / EG-Genehmigung(en):
219 e1*2001/116*0295*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 285 Mercedes CLS 245/30R20 A01) bis A10)
BF1) K01) T90)
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 50006 nach §22 StVZO
Nr. : RA-000794-E0-015
Anlage-Nr. : 19c
Seite : 2/7
Auftraggeber : Borbet GmbH
Teiletyp : S-9020
Typ(en): ABE / EG-Genehmigung(en):
R1ECLS e1*2007/46*1818*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
180 bis 270 Mercedes CLS 245/35R20 M+S A01) bis A10)
A94a) BF2) K01)
255/35R20 M+S
275/30R20
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
245/35R20 275/30R20 A01) bis A10)
K01) BF2) V00)
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 190 Mercedes GLC 235/45R20 A01) bis A10)
(X253) BF3) K01) K04)
245/45R20
255/45R20
265/40R20
275/40R20
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
204X AMG e1*2007/46*1884*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
350 bis 375 Mercedes GLC 63 235/45R20 M+S A02) bis A10)
AMG, GLC 63S AMG A94) BF4)
(X253, C253)
255/45R20
A94a) N265)
265/40R20
A94) N275)
265/45R20
N275)
275/40R20
A01) A94a) K01) N285)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/45R20 265/40R20 A02) bis A10)
A94) BF4) N245) N275) V00)
245/45R20 275/40R20 A02) bis A10)
A94a) BF4) N255) N285) V00)

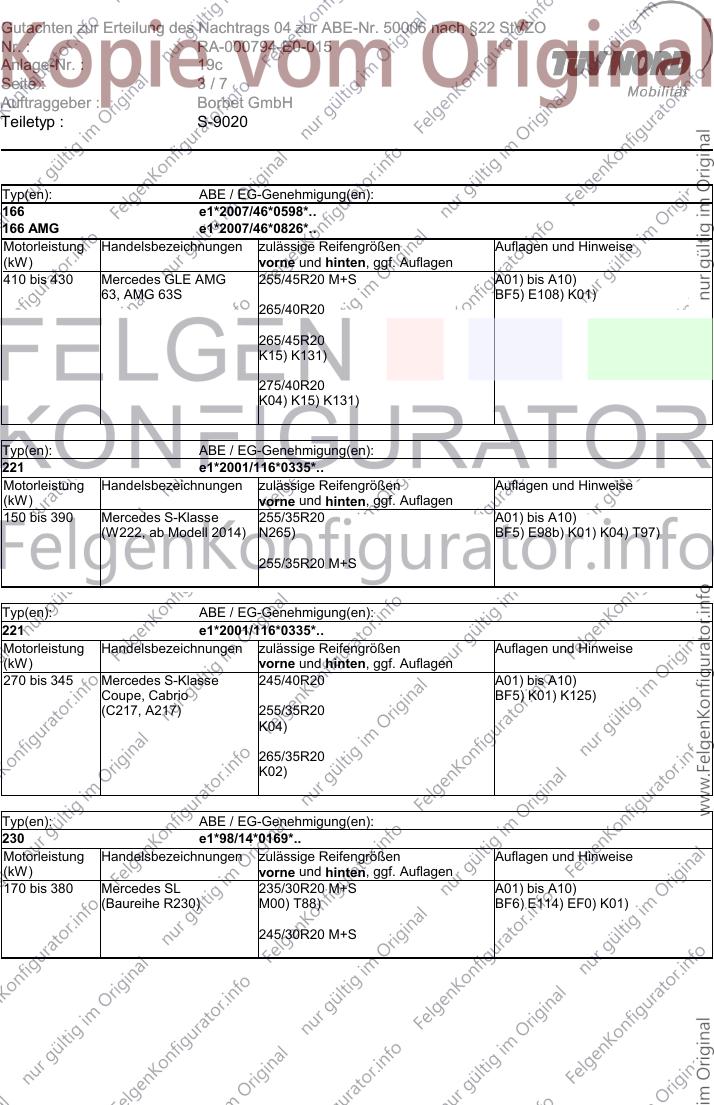

Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 50006 nach §22 StVZO
Nr. : RA-000794-E0-015
Anlage-Nr. : 19c
Seite : 3/7
Auftraggeber : Borbet GmbH
Teiletyp : S-9020
Typ(en): ABE / EG-Genehmigung(en):
166 e1*2007/46*0598*..
166 AMG e1*2007/46*0826*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
410 bis 430 Mercedes GLE AMG 255/45R20 M+S A01) bis A10)
63, AMG 63S BF5) E108) K01)
265/40R20
265/45R20
K15) K131)
275/40R20
K04) K15) K131)
Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 390 Mercedes S-Klasse 255/35R20 A01) bis A10)
(W222, ab Modell 2014) N265) BF5) E98b) K01) K04) T97)
255/35R20 M+S
Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
270 bis 345 Mercedes S-Klasse 245/40R20 A01) bis A10)
Coupe, Cabrio BF5) K01) K125)
(C217, A217) 255/35R20
K04)
265/35R20
K02)
Typ(en): ABE / EG-Genehmigung(en):
230 e1*98/14*0169*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
170 bis 380 Mercedes SL 235/30R20 M+S A01) bis A10)
(Baureihe R230) M00) T88) BF6) E114) EF0) K01)
245/30R20 M+S

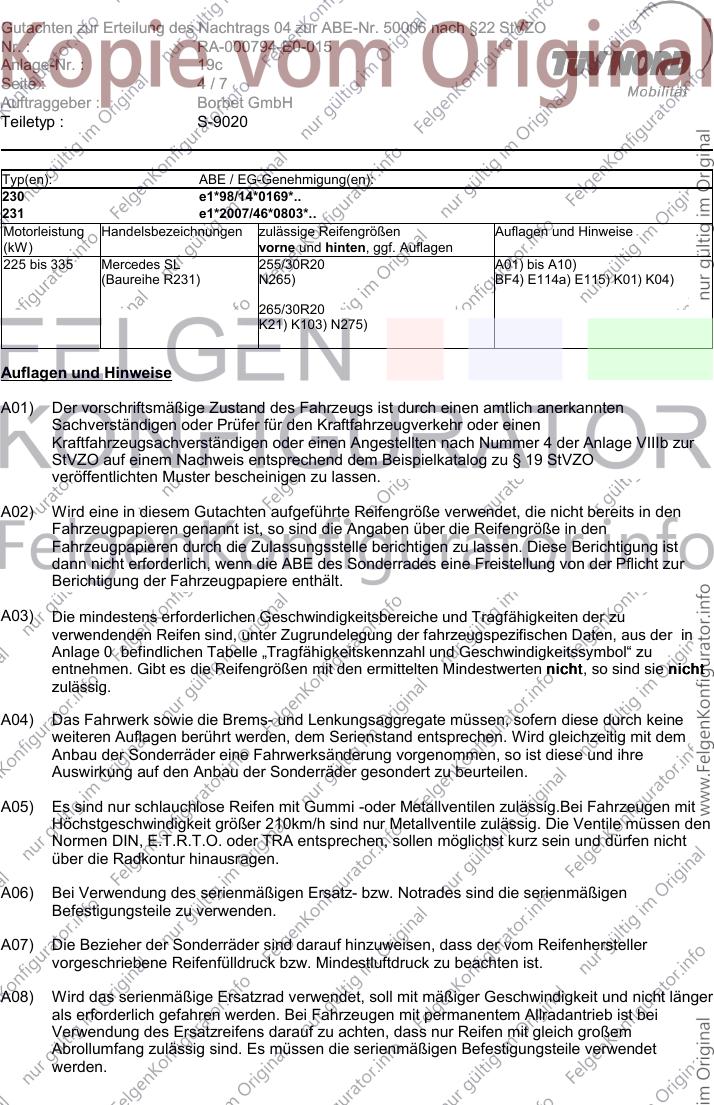

Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 50006 nach §22 StVZO
Nr. : RA-000794-E0-015
Anlage-Nr. : 19c
Seite : 4/7
Auftraggeber : Borbet GmbH
Teiletyp : S-9020
Typ(en): ABE / EG-Genehmigung(en):
230 e1*98/14*0169*..
231 e1*2007/46*0803*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
225 bis 335 Mercedes SL 255/30R20 A01) bis A10)
(Baureihe R231) N265) BF4) E114a) E115) K01) K04)
265/30R20
K21) K103) N275)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht
nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.

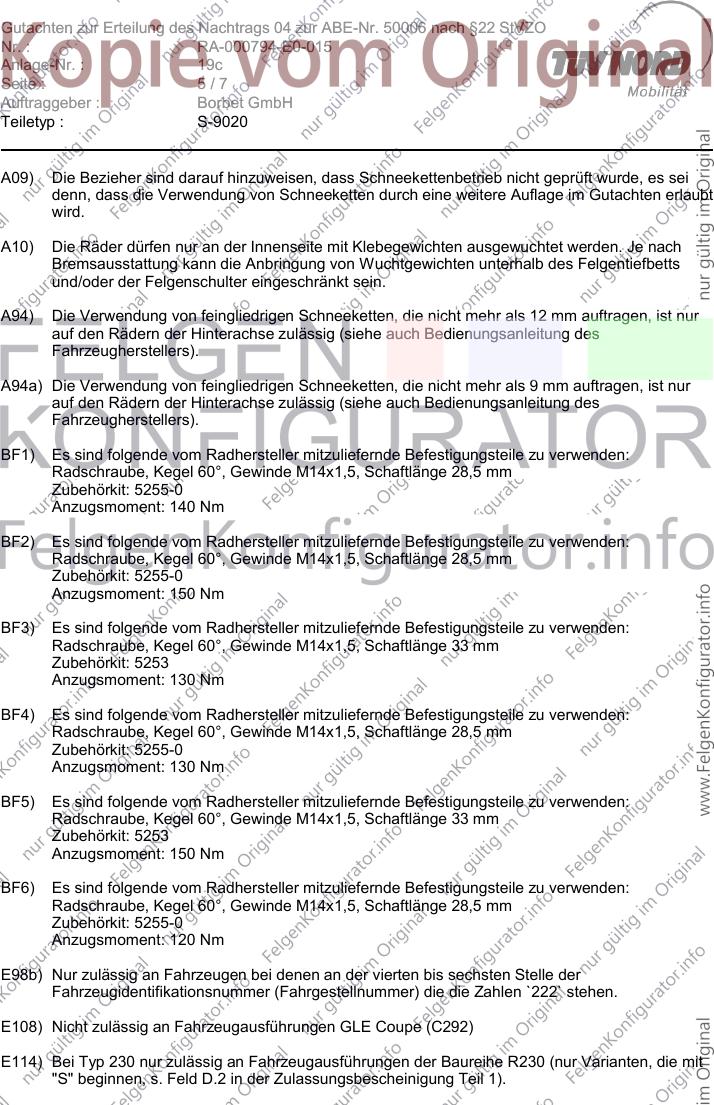

Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 50006 nach §22 StVZO
Nr. : RA-000794-E0-015
Anlage-Nr. : 19c
Seite : 5/7
Auftraggeber : Borbet GmbH
Teiletyp : S-9020
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28,5 mm
Zubehörkit: 5255-0
Anzugsmoment: 140 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28,5 mm
Zubehörkit: 5255-0
Anzugsmoment: 150 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 33 mm
Zubehörkit: 5253
Anzugsmoment: 130 Nm
BF4) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28,5 mm
Zubehörkit: 5255-0
Anzugsmoment: 130 Nm
BF5) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 33 mm
Zubehörkit: 5253
Anzugsmoment: 150 Nm
BF6) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28,5 mm
Zubehörkit: 5255-0
Anzugsmoment: 120 Nm
E98b) Nur zulässig an Fahrzeugen bei denen an der vierten bis sechsten Stelle der
Fahrzeugidentifikationsnummer (Fahrgestellnummer) die die Zahlen `222` stehen.
E108) Nicht zulässig an Fahrzeugausführungen GLE Coupe (C292)
E114) Bei Typ 230 nur zulässig an Fahrzeugausführungen der Baureihe R230 (nur Varianten, die mit
"S" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil 1).
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 50006 nach §22 StVZO
Nr. : RA-000794-E0-015
Anlage-Nr. : 19c
Seite : 6/7
Auftraggeber : Borbet GmbH
Teiletyp : S-9020
E114a)Bei Typ 230 nur zulässig an Fahrzeugausführungen der Baureihe R231 (nur Varianten, die mit
"N" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil 1).
E115) Nicht zulässig an Fahrzeugausführungen, die serienmäßig auch mit der Rad-/
Reifenkombination 255/35R19 auf 9x19 ET27 (VA) und 285/30R20 auf 10x20 ET48 (HA)
ausgerüstet sind oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG- Genehmigung des
Fahrzeuges zugelassen sind.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K21) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der Stoßfängeroberkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K103) An Achse 2 ist der Filzinnenkotflügel, im Bereich von der Stoßfängeroberkante bis 30° vor
Radmitte, eng an das innere Blechradhaus anzulegen.
K125) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• die Ausbuchtung des Filzinnenkotflügel im Bereich der Stoßfängeroberkante ist bis zum
Befestigungsniet auszuschneiden,
• die hinter der Ausbuchtung befindliche Kunststoffverstärkung des Stoßfängers ist um 10 mm
zu kürzen
K131) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen ist die Kunststoffverbreiterung
der Radhauskante im Bereich der umgelegten Radhauskante auf eine Restdicke von 5mm zu
kürzen.

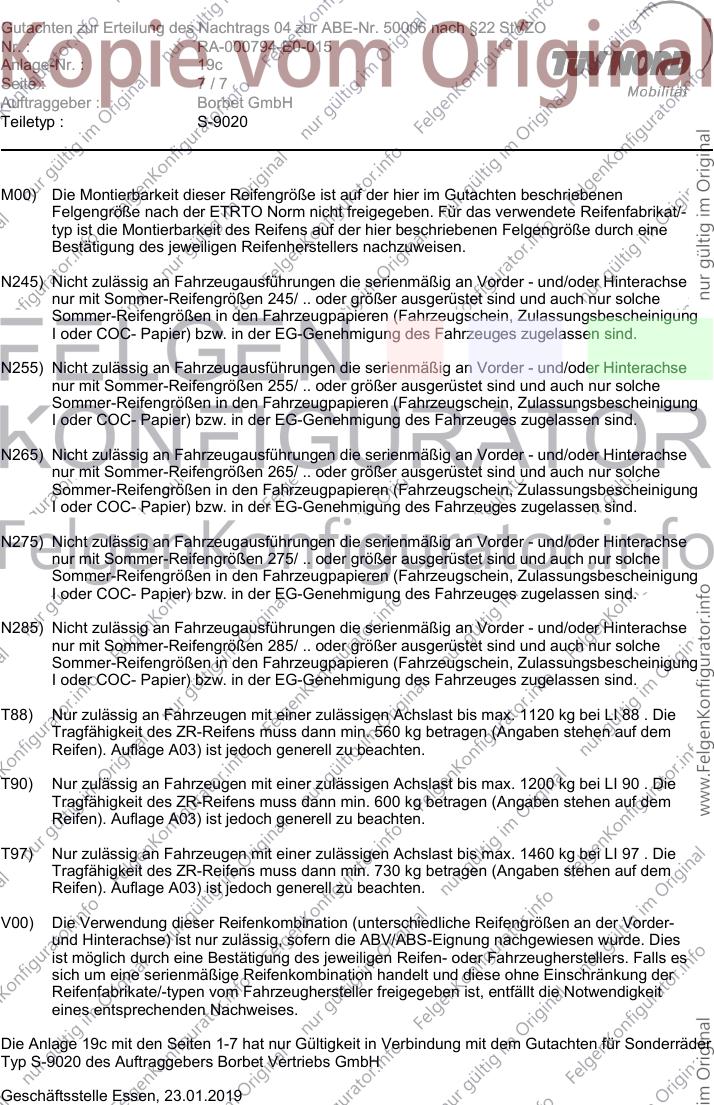

Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 50006 nach §22 StVZO
Nr. : RA-000794-E0-015
Anlage-Nr. : 19c
Seite : 7/7
Auftraggeber : Borbet GmbH
Teiletyp : S-9020
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-
typ ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N275) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 275/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N285) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 285/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T97) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1460 kg bei LI 97 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 730 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage 19c mit den Seiten 1-7 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ S-9020 des Auftraggebers Borbet Vertriebs GmbH
Geschäftsstelle Essen, 23.01.2019
