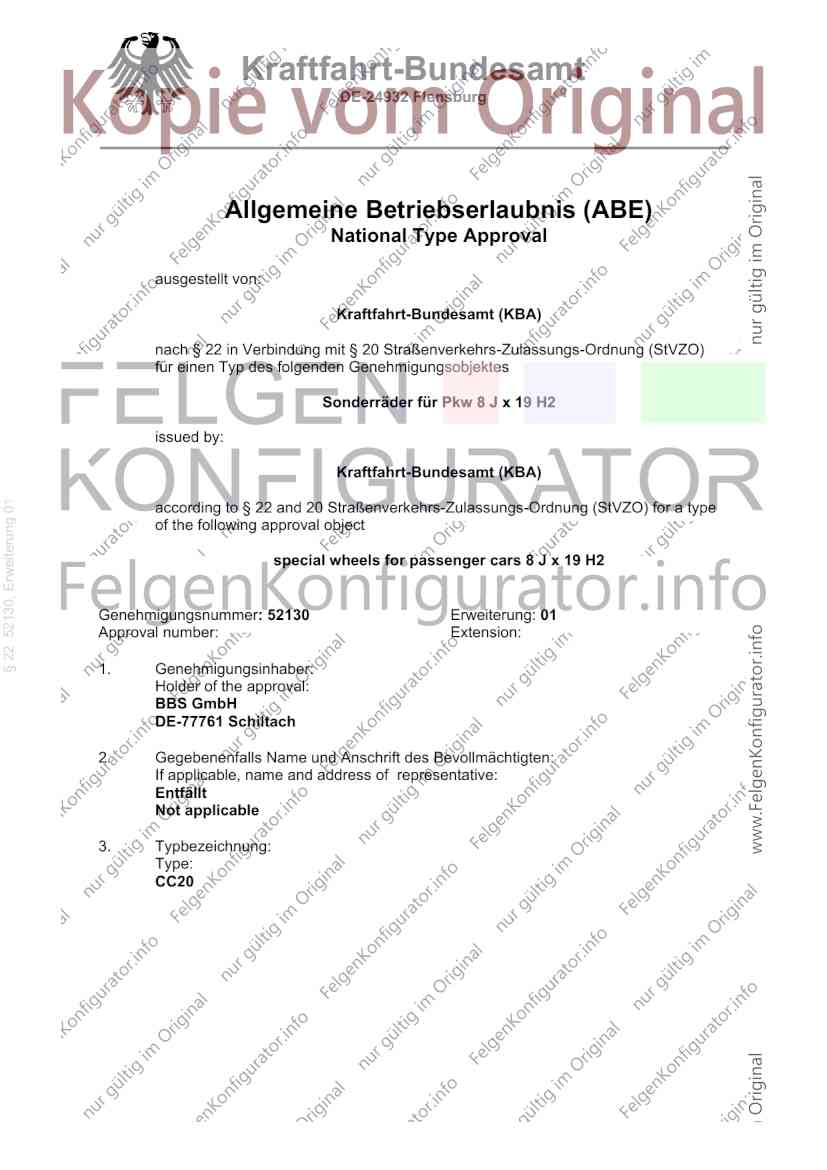

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
§ 22 52130, Erweiterung 01
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 8 J x 19 H2
Genehmigungsnummer: 52130 Erweiterung: 01
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
BBS GmbH
DE-77761 Schiltach
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
CC20
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 52130 Erweiterung: 01
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
§ 22 52130, Erweiterung 01
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
10.05.2019
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55093518 (2. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 52130 Erweiterung: 01
Approval number: Extension:

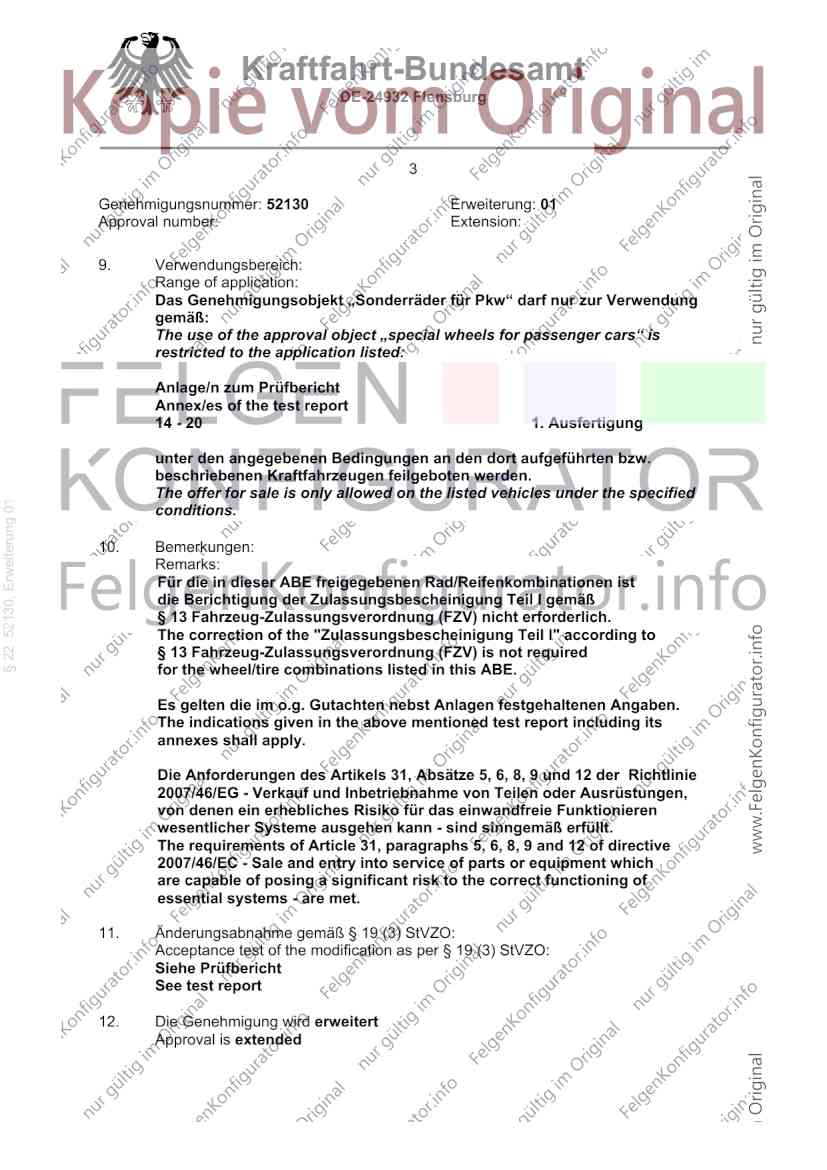

9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
14 - 20 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
§ 22 52130, Erweiterung 01
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erweitert
Approval is extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 52130 Erweiterung: 01
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereiches
Update of the range of application
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 20.05.2019
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 52130, Erweiterung 01
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 52130 Erweiterung Nr.: 01
Approval No. Extension No.:
Ausgabedatum: 04.02.2019 letztes Änderungsdatum: 20.05.2019
Date of issue: last date of amendment:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
55093518 (1. Ausfertigung) 23.01.2019
55093518 (2. Ausfertigung) 10.05.2019
§ 22 52130, Erweiterung 01
Beschreibungsbogen Nr.: Datum:
Information document No.: Date
CC20 29.11.2018
Liste der Änderungen: Datum:
List of modifications: Date
Siehe Anlage "Liste der Änderungen" des Prüfberichtes
See appendix "Liste der Änderungen" of the test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 52130, Erweiterung 01
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 52130
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
§ 22 52130, Erweiterung 01
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2

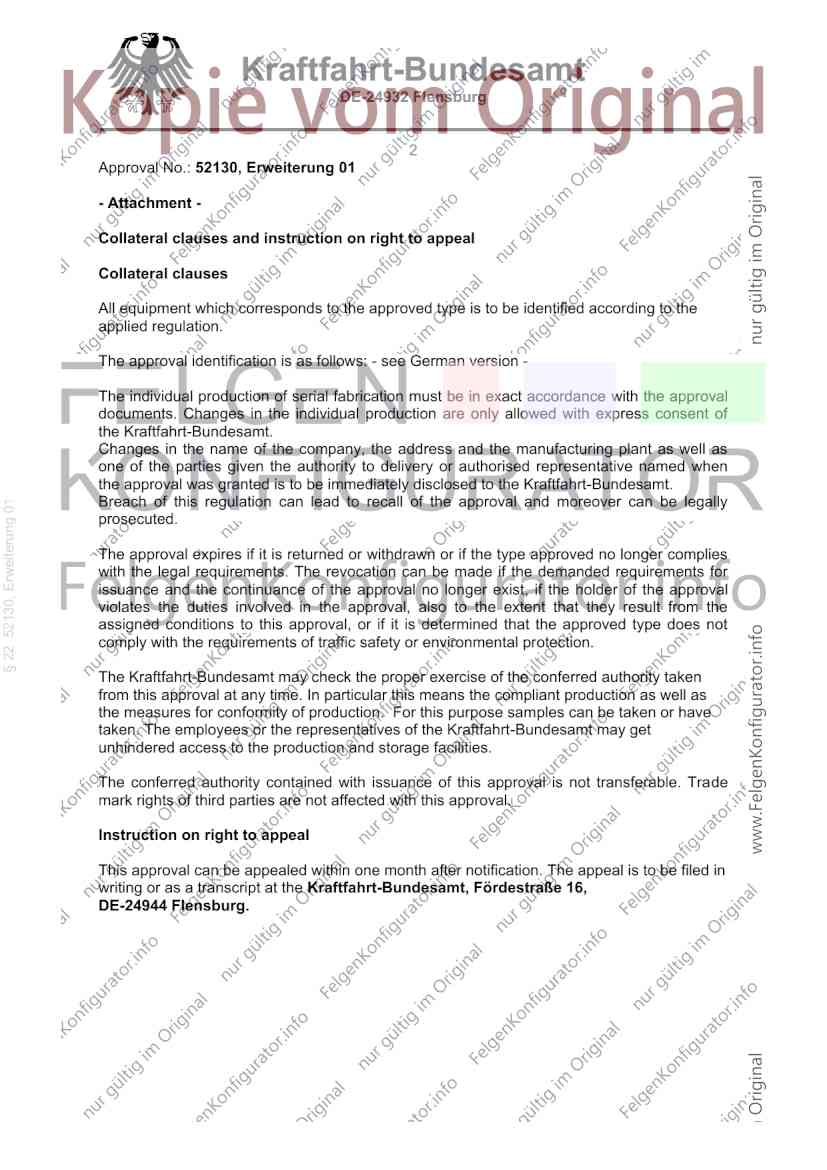

Approval No.: 52130, Erweiterung 01
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
§ 22 52130, Erweiterung 01
prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

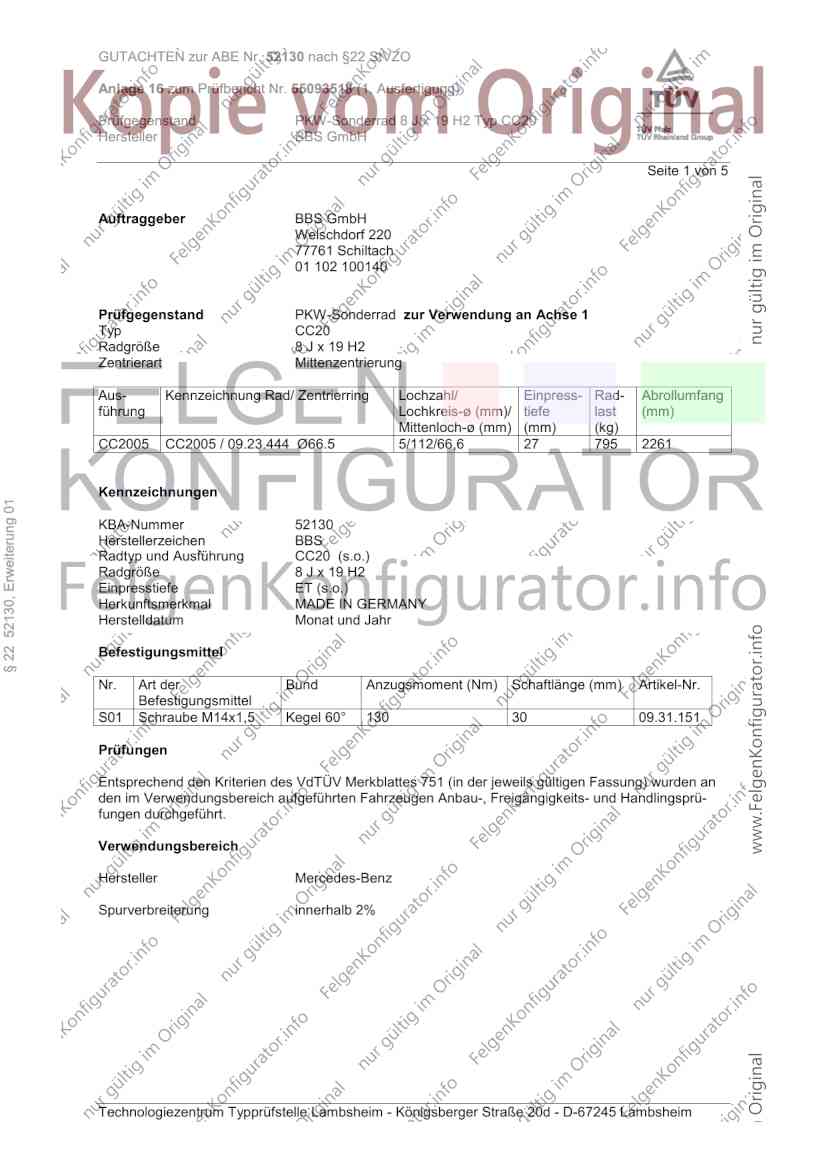

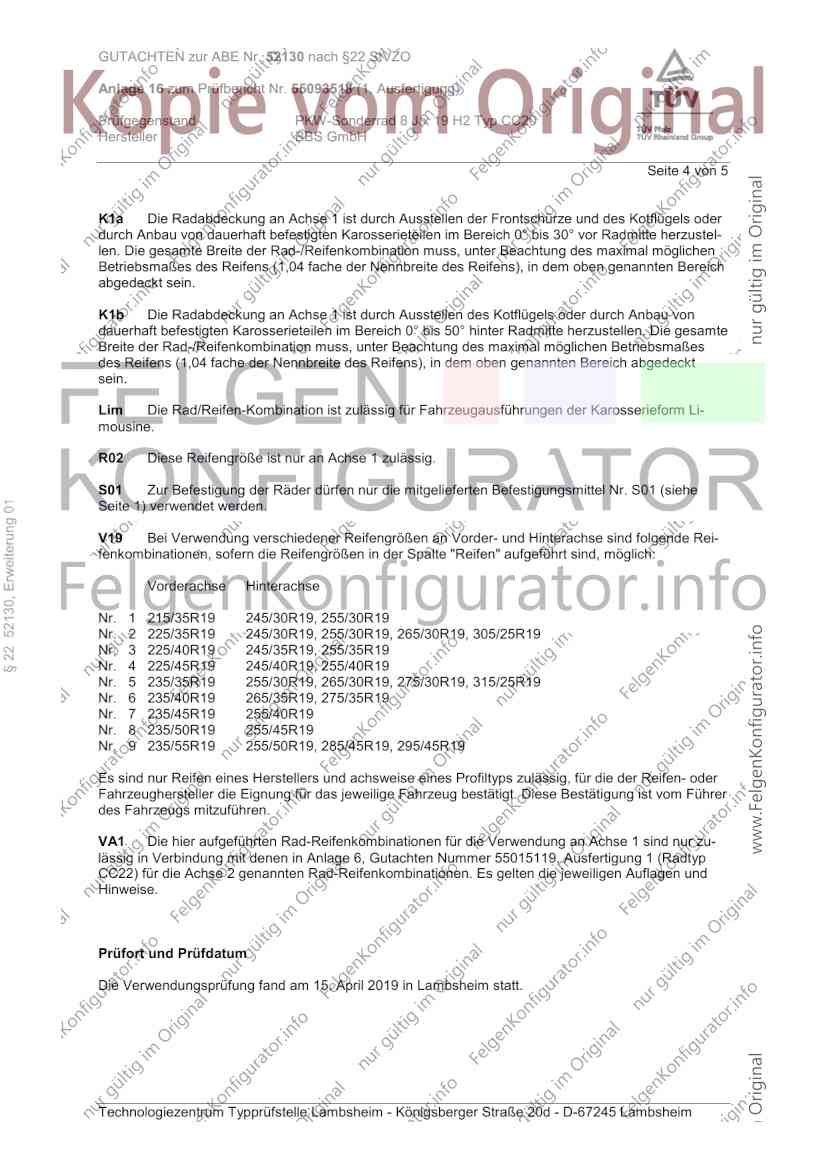

GUTACHTEN zur ABE Nr. 52130 nach §22 StVZO
Prüfbericht Nr. 55093518 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ CC20
Hersteller BBS GmbH
Seite 1 von 5
Auftraggeber BBS GmbH
Welschdorf 220
77761 Schiltach
01 102 100140
Prüfgegenstand PKW-Sonderrad
Typ CC20
Radgröße 8 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis-ø (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
CC2001 CC2001 / 09.23.455 Ø63.3 5/108/63,4 45 720 2261 11/2018
CC2005 CC2005 / 09.23.585 Ø57 5/112/57,1 27 795 2261 9/2018
CC2003 CC2003 / 09.23.585 Ø57 5/112/57,1 44 730 2117 11/2018
CC2005 CC2005 / ohne Ring/ 5/112/66,6 17* 795 2261 11/2018
in Verbindung m. DS*, D = 10 mm
§ 22 52130, Erweiterung 01
CC2005 CC2005 / 5/112/66,6 27 795 2261 11/2018
09.23.444 Ø66.5 für M-Benz bzw.
09.23.607 Ø66.5 für Audi
CC2005 CC2005 / 09.23.444 Ø66.5 5/112/66,6 27 795 2261 11/2018
CC2003 CC2003 / 5/112/66,6 44 730 2117 11/2018
09.23.444 Ø66.5 für M-Benz bzw.
09.23.607 Ø66.5 für Audi
CC2005 CC2005 / 09.23.632 Ø66.5 5/112/66,6 27 795 2261 9/2018
CC2003 CC2003 / 09.23.632 Ø66.5 5/112/66,6 44 730 2117 11/2018
CC2004 CC2004 / 09.23.597 Ø56.1 5/114,3/56,1 38 730 2261 11/2018
CC2004 CC2004 / 09.23.412 Ø60.0 5/114,3/60,1 38 730 2261 11/2018
CC2004 CC2004 / 09.23.433 Ø64.0 5/114,3/64,1 38 730 2261 11/2018
CC2004 CC2004 / 09.23.413 Ø66.0 5/114,3/66,1 38 730 2261 11/2018
CC2004 CC2004 / 09.23.414 Ø67.0 5/114,3/67,1 38 730 2261 11/2018
CC2002 CC2002 / 09.23.490 Ø72.5 5/120/72,6 45 620 1954 11/2018
* DS = Distanzscheibe mit Zentrierbund [D-ø 82 mm / d-ø 66,6 mm], Werkstoff: Aluminiumlegierung,
Kennzeichnung: 09 23 608 10MM BBS GERMANY
Kennzeichnung
KBA-Nummer 52130
Herstellerzeichen BBS
Radtyp und Ausführung CC20 (s.o.)
Radgröße 8 J x 19 H2
Einpreßtiefe ET (s.o.)
Herkunftsmerkmal MADE IN GERMANY
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52130 nach §22 StVZO
Prüfbericht Nr. 55093518 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ CC20
Hersteller BBS GmbH
Seite 2 von 5

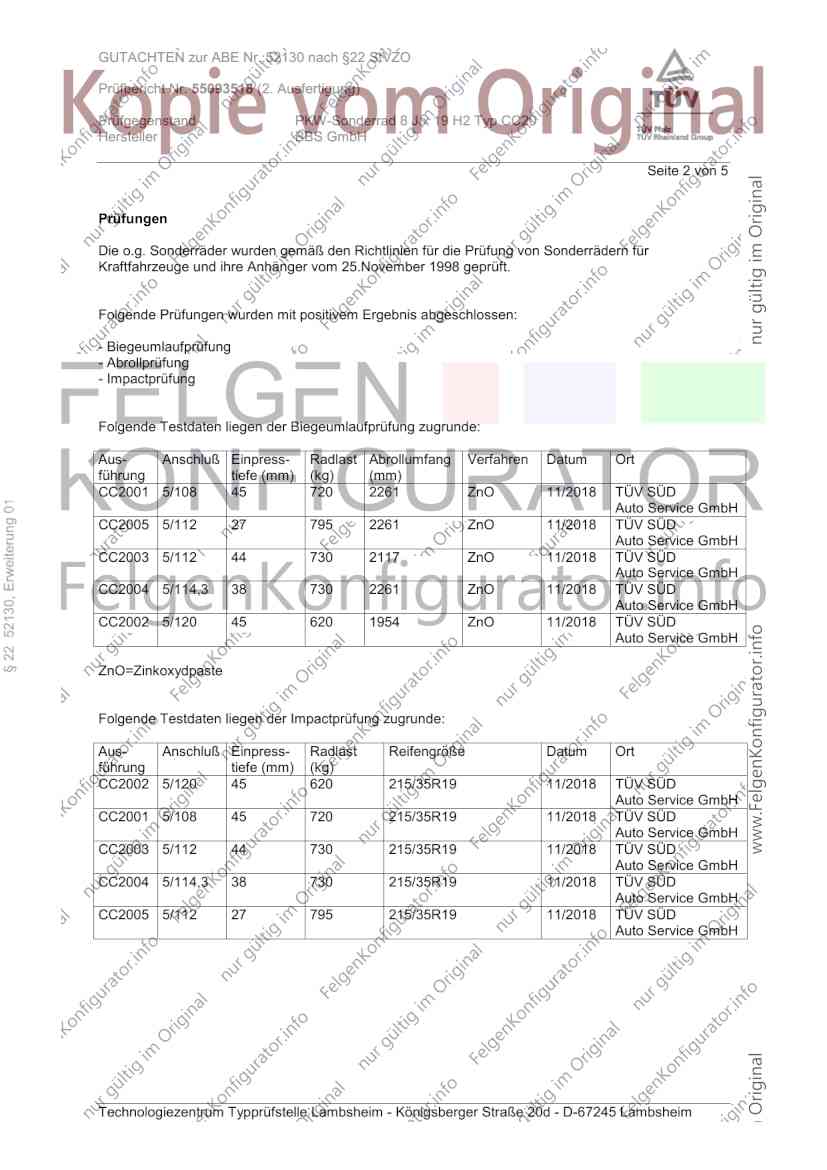

Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Einpress- Radlast Abrollumfang Verfahren Datum Ort
führung tiefe (mm) (kg) (mm)
CC2001 5/108 45 720 2261 ZnO 11/2018 TÜV SÜD
§ 22 52130, Erweiterung 01
Auto Service GmbH
CC2005 5/112 27 795 2261 ZnO 11/2018 TÜV SÜD
Auto Service GmbH
CC2003 5/112 44 730 2117 ZnO 11/2018 TÜV SÜD
Auto Service GmbH
CC2004 5/114,3 38 730 2261 ZnO 11/2018 TÜV SÜD
Auto Service GmbH
CC2002 5/120 45 620 1954 ZnO 11/2018 TÜV SÜD
Auto Service GmbH
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Einpress- Radlast Reifengröße Datum Ort
führung tiefe (mm) (kg)
CC2002 5/120 45 620 215/35R19 11/2018 TÜV SÜD
Auto Service GmbH
CC2001 5/108 45 720 215/35R19 11/2018 TÜV SÜD
Auto Service GmbH
CC2003 5/112 44 730 215/35R19 11/2018 TÜV SÜD
Auto Service GmbH
CC2004 5/114,3 38 730 215/35R19 11/2018 TÜV SÜD
Auto Service GmbH
CC2005 5/112 27 795 215/35R19 11/2018 TÜV SÜD
Auto Service GmbH
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52130 nach §22 StVZO
Prüfbericht Nr. 55093518 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ CC20
Hersteller BBS GmbH
Seite 3 von 5
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Einpress- Radlast Reifen- größe Verfahren Datum Ort
führung tiefe (mm) (kg)
CC2001 5/108 45 720 275/55R19 FE 11/2018 TÜV SÜD
Auto Service GmbH
CC2003 5/112 44 730 275/55R19 FE 11/2018 TÜV SÜD
Auto Service GmbH
CC2002 5/120 45 620 275/55R19 FE 11/2018 TÜV SÜD
Auto Service GmbH
CC2004 5/114,3 38 730 275/55R19 FE 11/2018 TÜV SÜD
Auto Service GmbH
CC2005 5/112 27 795 275/55R19 FE 11/2018 TÜV SÜD
Auto Service GmbH
FE=Farbeindringverfahren
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
§ 22 52130, Erweiterung 01
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der lackierten Sonderradausführung CC2001 (ohne Deckel) betrug 11,0 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in München von der TÜV SÜD Auto Service GmbH
im November 2018 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52130 nach §22 StVZO
Prüfbericht Nr. 55093518 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ CC20
Hersteller BBS GmbH
Seite 4 von 5

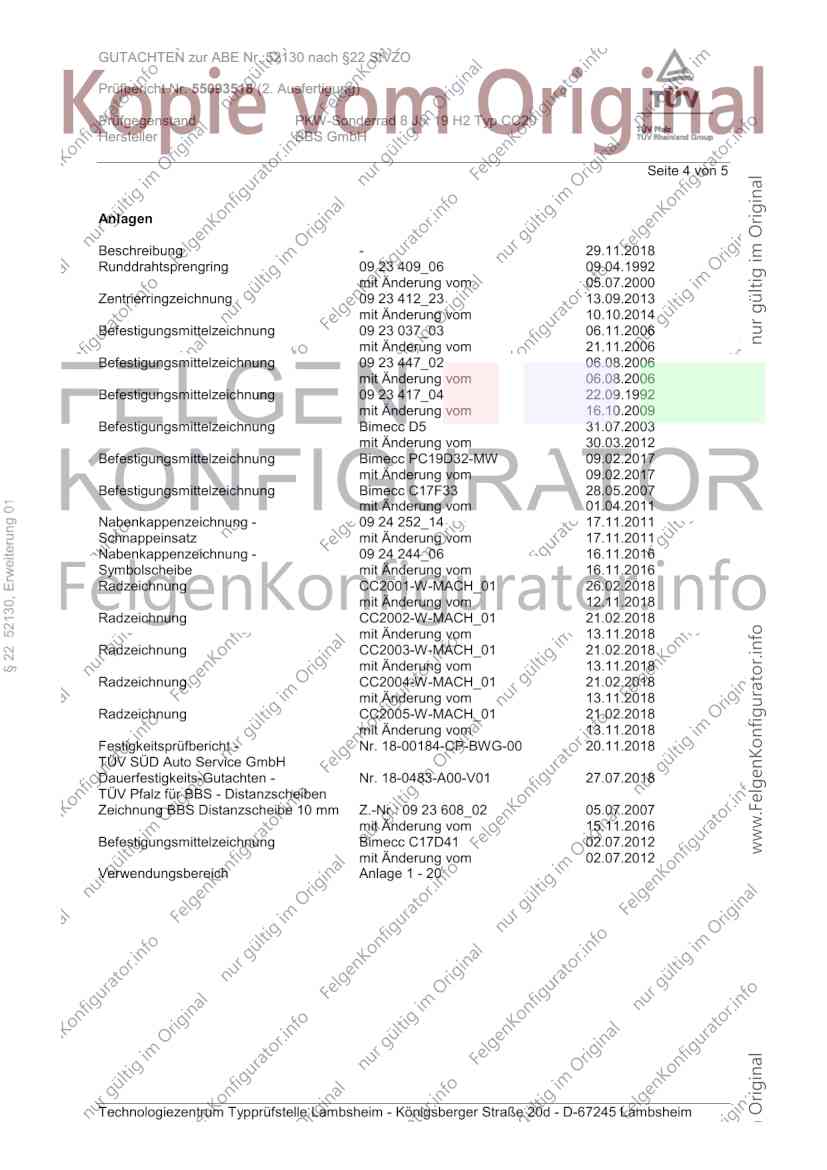

Anlagen
Beschreibung - 29.11.2018
Runddrahtsprengring 09 23 409_06 09.04.1992
mit Änderung vom 05.07.2000
Zentrierringzeichnung 09 23 412_23 13.09.2013
mit Änderung vom 10.10.2014
Befestigungsmittelzeichnung 09 23 037_03 06.11.2006
mit Änderung vom 21.11.2006
Befestigungsmittelzeichnung 09 23 447_02 06.08.2006
mit Änderung vom 06.08.2006
Befestigungsmittelzeichnung 09 23 417_04 22.09.1992
mit Änderung vom 16.10.2009
Befestigungsmittelzeichnung Bimecc D5 31.07.2003
mit Änderung vom 30.03.2012
Befestigungsmittelzeichnung Bimecc PC19D32-MW 09.02.2017
mit Änderung vom 09.02.2017
Befestigungsmittelzeichnung Bimecc C17F33 28.05.2007
§ 22 52130, Erweiterung 01
mit Änderung vom 01.04.2011
Nabenkappenzeichnung - 09 24 252_14 17.11.2011
Schnappeinsatz mit Änderung vom 17.11.2011
Nabenkappenzeichnung - 09 24 244_06 16.11.2016
Symbolscheibe mit Änderung vom 16.11.2016
Radzeichnung CC2001-W-MACH_01 26.02.2018
mit Änderung vom 12.11.2018
Radzeichnung CC2002-W-MACH_01 21.02.2018
mit Änderung vom 13.11.2018
Radzeichnung CC2003-W-MACH_01 21.02.2018
mit Änderung vom 13.11.2018
Radzeichnung CC2004-W-MACH_01 21.02.2018
mit Änderung vom 13.11.2018
Radzeichnung CC2005-W-MACH_01 21.02.2018
mit Änderung vom 13.11.2018
Festigkeitsprüfbericht - Nr. 18-00184-CP-BWG-00 20.11.2018
TÜV SÜD Auto Service GmbH
Dauerfestigkeits-Gutachten - Nr. 18-0483-A00-V01 27.07.2018
TÜV Pfalz für BBS - Distanzscheiben
Zeichnung BBS Distanzscheibe 10 mm Z.-Nr.: 09 23 608_02 05.07.2007
mit Änderung vom 15.11.2016
Befestigungsmittelzeichnung Bimecc C17D41 02.07.2012
mit Änderung vom 02.07.2012
Verwendungsbereich Anlage 1 - 20
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52130 nach §22 StVZO
Prüfbericht Nr. 55093518 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ CC20
Hersteller BBS GmbH
Seite 5 von 5
Der Prüfbericht umfasst Blatt 1 bis 5.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. Mai 2019
§ 22 52130, Erweiterung 01
Bohlander 00319818.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52130 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55093518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ CC20
Hersteller BBS GmbH
Seite 1 von 5
Auftraggeber BBS GmbH
Welschdorf 220
77761 Schiltach
01 102 100140
Prüfgegenstand PKW-Sonderrad zur Verwendung an Achse 1
Typ CC20
Radgröße 8 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
CC2005 CC2005 / 09.23.444 Ø66.5 5/112/66,6 27 795 2261
Kennzeichnungen
§ 22 52130, Erweiterung 01
KBA-Nummer 52130
Herstellerzeichen BBS
Radtyp und Ausführung CC20 (s.o.)
Radgröße 8 J x 19 H2
Einpresstiefe ET (s.o.)
Herkunftsmerkmal MADE IN GERMANY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 130 30 09.31.151
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52130 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55093518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ CC20
Hersteller BBS GmbH
Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
C 43 AMG 4matic 270, 287 225/40R19 A01 K1a K1b R02 A12 A21 A56
Coupé/Cabrio A99 Cbo Cpe
204 V19 VA1 S01
e1*2001/116*
0431*39-..
(FIN: WDD205...)
- incl. Facelift 2018
C 450/ C43 AMG 270, 287 225/40R19 A01 K1a K1b R02 A12 A21 A56
4matic A99 Car Lim
204, 204K V19 VA1 S01
e1*2001/116*
0431*36-..;
e1*2001/116*
0457*29-..
(FIN: WDD205...)
§ 22 52130, Erweiterung 01
- Limousine/T-Modell
- incl. Facelift 2018
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52130 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55093518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ CC20
Hersteller BBS GmbH
Seite 3 von 5

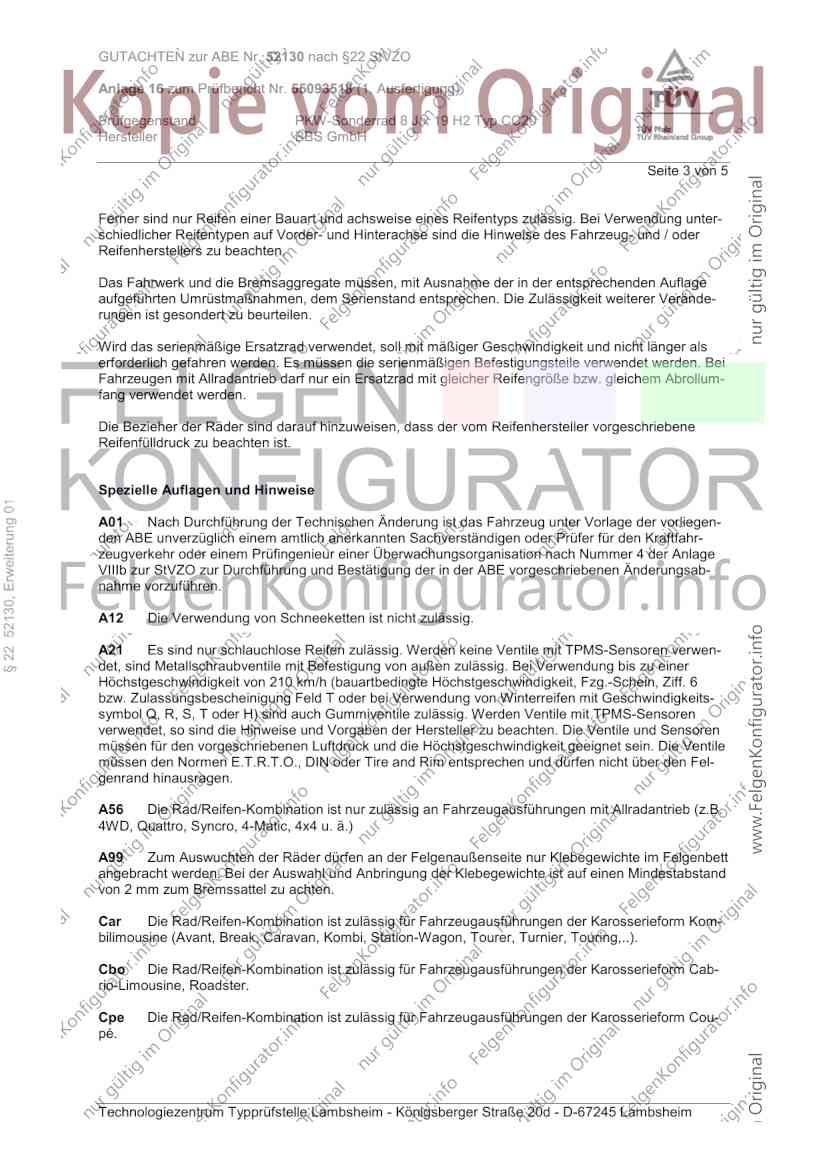

Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
§ 22 52130, Erweiterung 01
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52130 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55093518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ CC20
Hersteller BBS GmbH
Seite 4 von 5
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
§ 22 52130, Erweiterung 01
Seite 1) verwendet werden.
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VA1 Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 1 sind nur zu-
lässig in Verbindung mit denen in Anlage 6, Gutachten Nummer 55015119, Ausfertigung 1 (Radtyp
CC22) für die Achse 2 genannten Rad-Reifenkombinationen. Es gelten die jeweiligen Auflagen und
Hinweise.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. April 2019 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52130 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55093518 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ CC20
Hersteller BBS GmbH
Seite 5 von 5
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum November 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§ 22 52130, Erweiterung 01
Lambsheim, 15. April 2019
Bohlander 00317393.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
