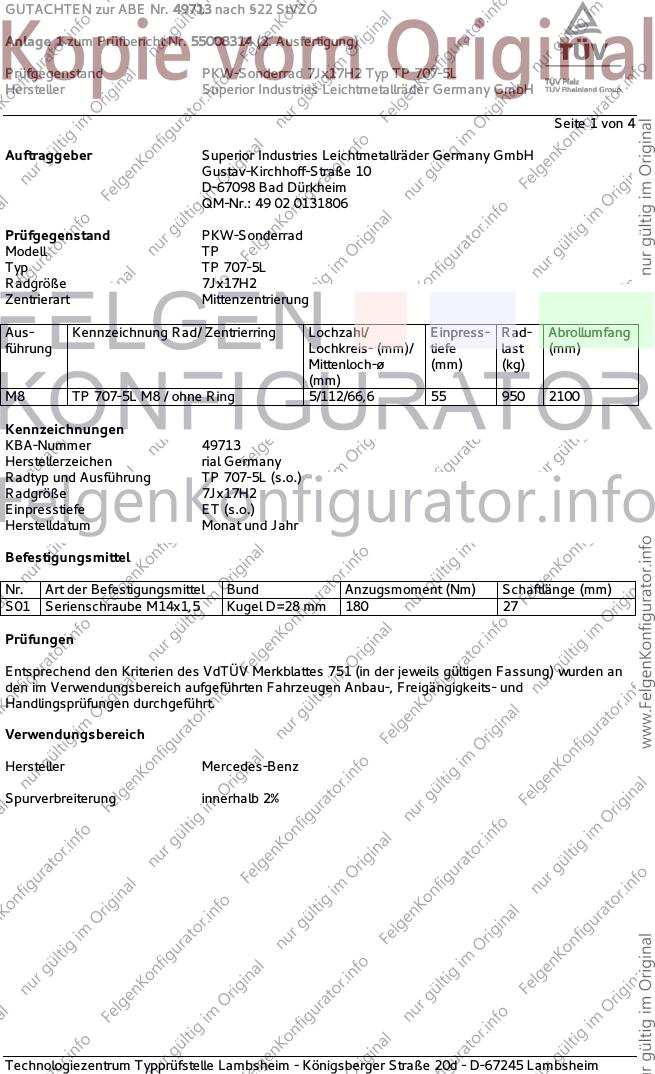

GUTACHTEN zur ABE Nr. 49713 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55008314 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ TP 707-5L
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 4
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0131806
Prüfgegenstand PKW-Sonderrad
Modell TP
Typ TP 707-5L
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
M8 TP 707-5L M8 / ohne Ring 5/112/66,6 55 950 2100
Kennzeichnungen
KBA-Nummer 49713
Herstellerzeichen rial Germany
Radtyp und Ausführung TP 707-5L (s.o.)
Radgröße 7Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,5 Kugel D=28 mm 180 27
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

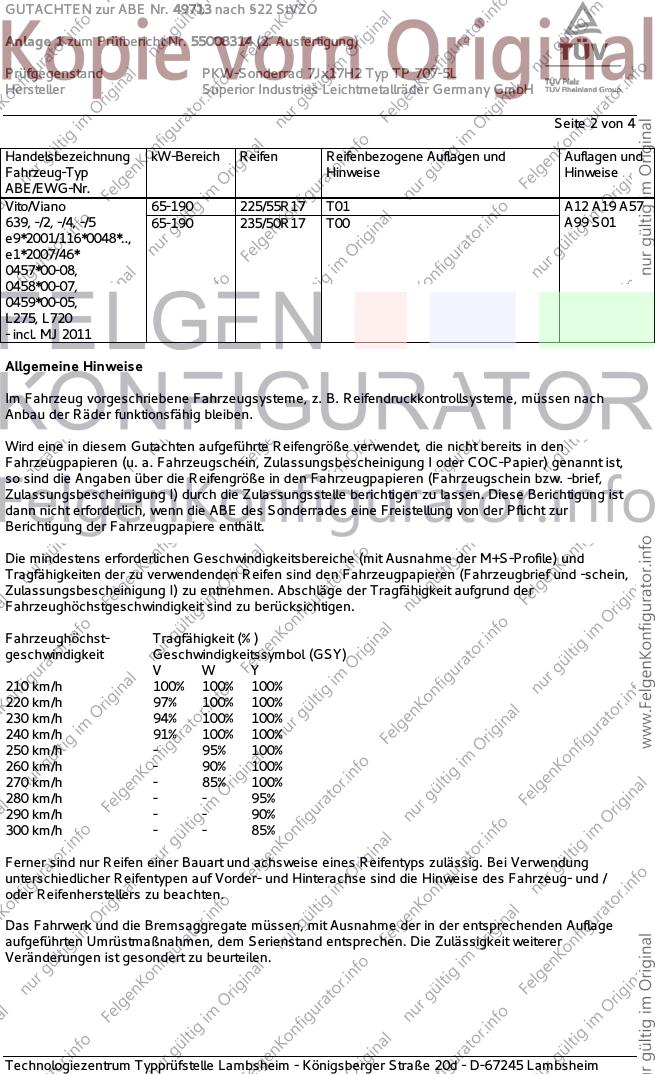

GUTACHTEN zur ABE Nr. 49713 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55008314 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ TP 707-5L
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 2 von 4
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Vito/Viano 65-190 225/55R17 T01 A12 A19 A57
639, -/2, -/4, -/5 65-190 235/50R17 T00 A99 S01
e9*2001/116*0048*..,
e1*2007/46*
0457*00-08,
0458*00-07,
0459*00-05,
L275, L720
- incl. MJ 2011
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

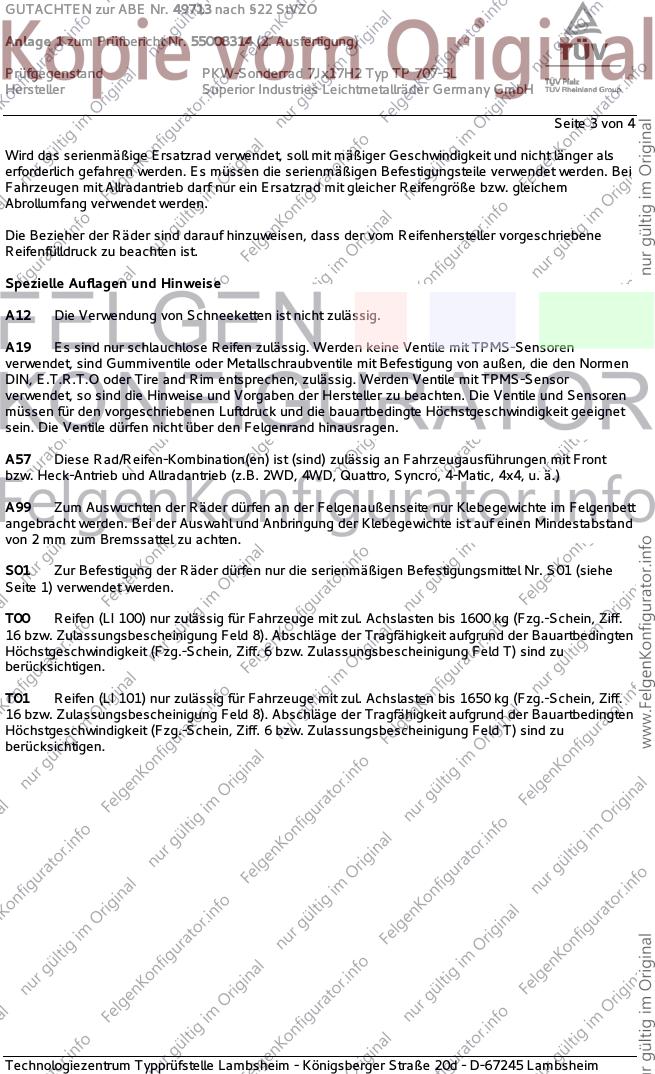

GUTACHTEN zur ABE Nr. 49713 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55008314 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ TP 707-5L
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 3 von 4
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49713 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55008314 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ TP 707-5L
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 4 von 4
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. Januar 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 4 und gilt für Sonderräder ab Herstellungsdatum November 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. Januar 2019
Blauth 00310457.DOC
