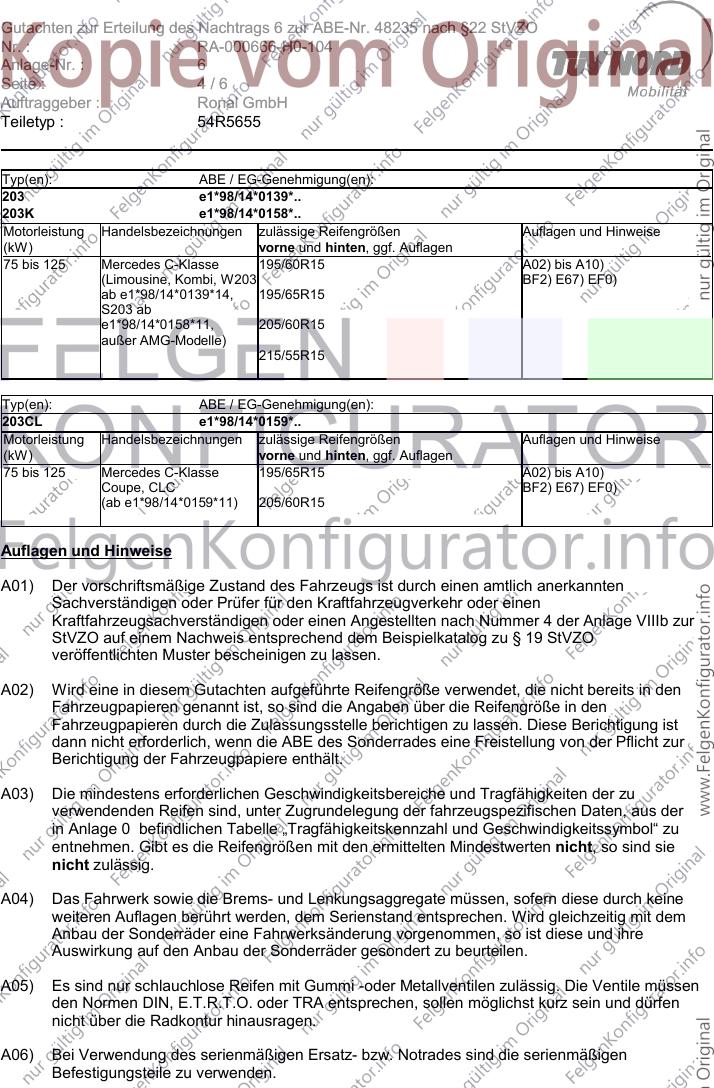

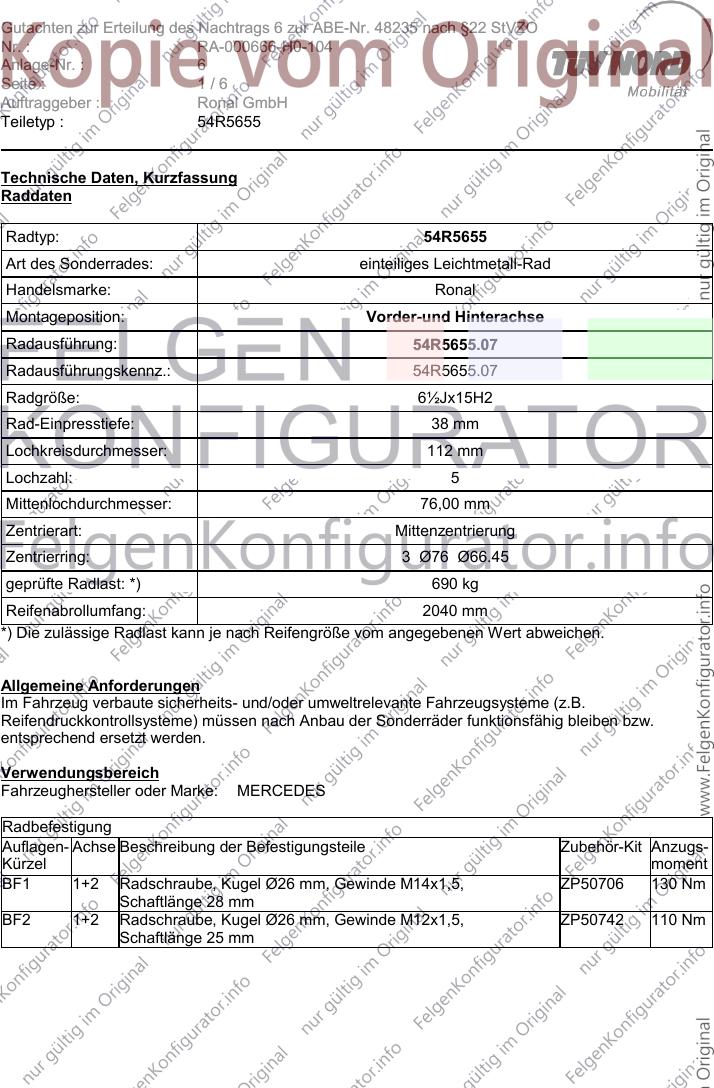

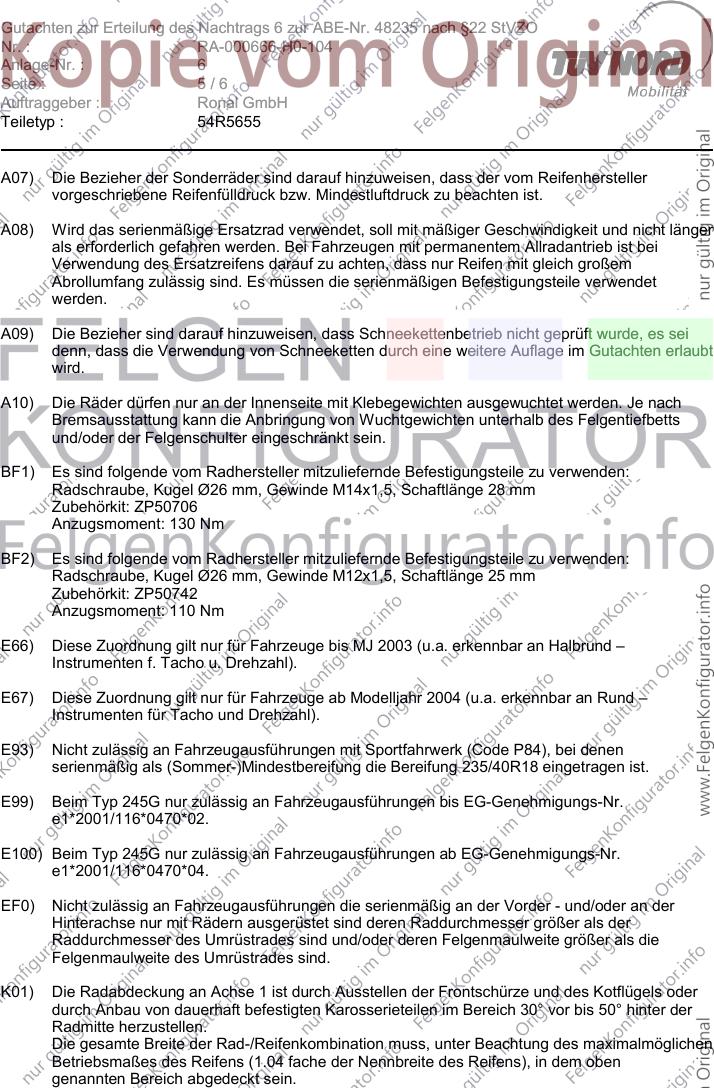

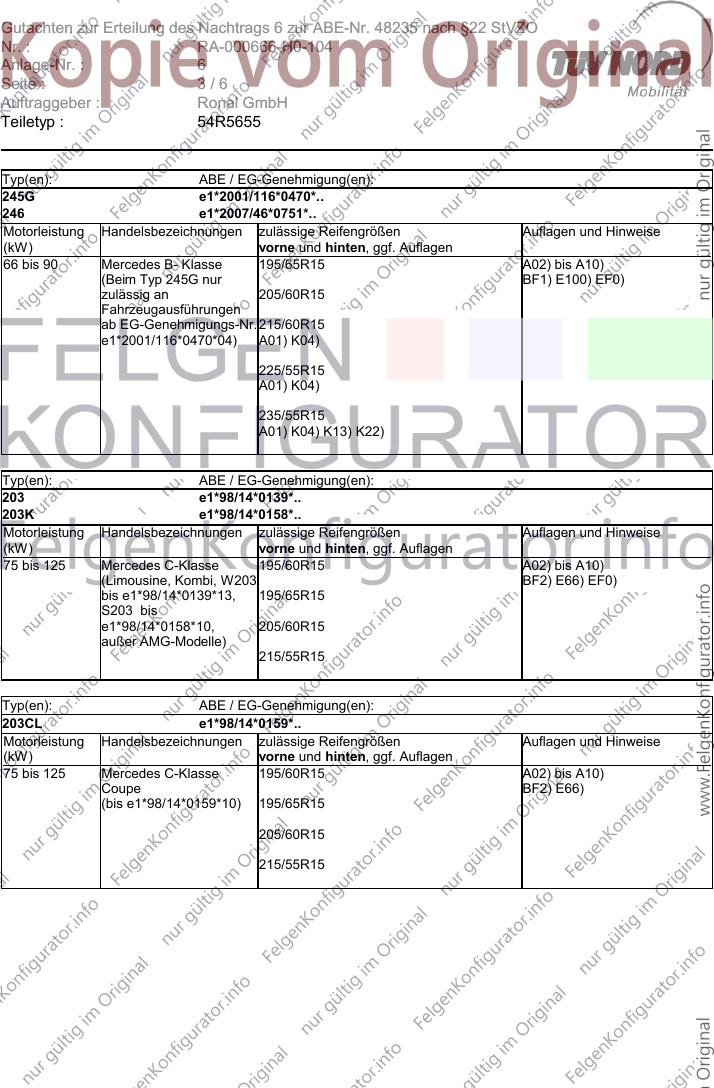

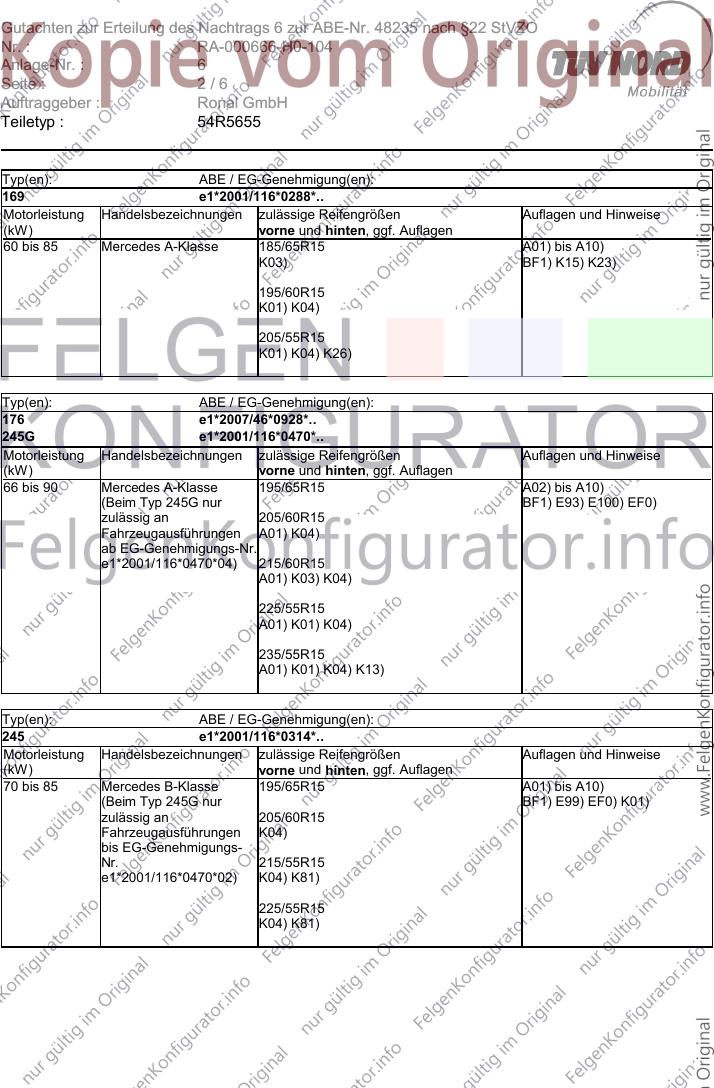

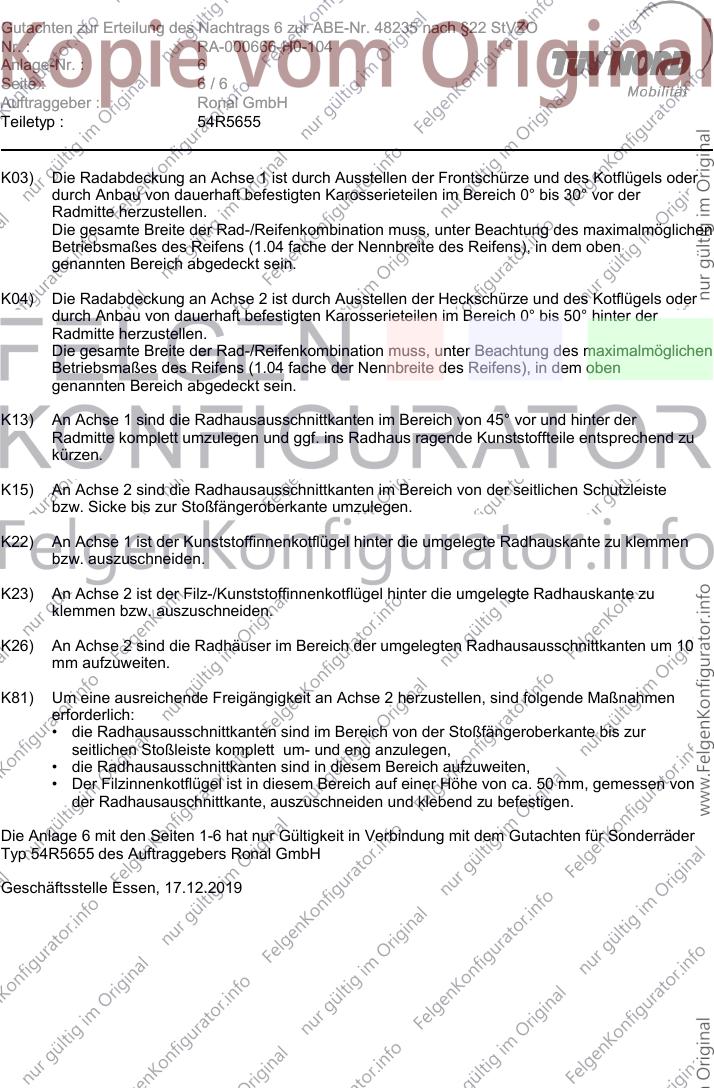

Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 48235 nach §22 StVZO
Nr. : RA-000666-H0-104
Anlage-Nr. : 6
Seite : 1/6
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R5655
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 54R5655.07
Radausführungskennz.: 54R5655.07
Radgröße: 6½Jx15H2
Rad-Einpresstiefe: 38 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,00 mm
Zentrierart: Mittenzentrierung
Zentrierring: 3 Ø76 Ø66.45
geprüfte Radlast: *) 690 kg
Reifenabrollumfang: 2040 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: MERCEDES
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kugel Ø26 mm, Gewinde M14x1,5, ZP50706 130 Nm
Schaftlänge 28 mm
BF2 1+2 Radschraube, Kugel Ø26 mm, Gewinde M12x1,5, ZP50742 110 Nm
Schaftlänge 25 mm
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 48235 nach §22 StVZO
Nr. : RA-000666-H0-104
Anlage-Nr. : 6
Seite : 2/6
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
Typ(en): ABE / EG-Genehmigung(en):
169 e1*2001/116*0288*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 85 Mercedes A-Klasse 185/65R15 A01) bis A10)
K03) BF1) K15) K23)
195/60R15
K01) K04)
205/55R15
K01) K04) K26)
Typ(en): ABE / EG-Genehmigung(en):
176 e1*2007/46*0928*..
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 90 Mercedes A-Klasse 195/65R15 A02) bis A10)
(Beim Typ 245G nur BF1) E93) E100) EF0)
zulässig an 205/60R15
Fahrzeugausführungen A01) K04)
ab EG-Genehmigungs-Nr.
e1*2001/116*0470*04) 215/60R15
A01) K03) K04)
225/55R15
A01) K01) K04)
235/55R15
A01) K01) K04) K13)
Typ(en): ABE / EG-Genehmigung(en):
245 e1*2001/116*0314*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 85 Mercedes B-Klasse 195/65R15 A01) bis A10)
(Beim Typ 245G nur BF1) E99) EF0) K01)
zulässig an 205/60R15
Fahrzeugausführungen K04)
bis EG-Genehmigungs-
Nr. 215/55R15
e1*2001/116*0470*02) K04) K81)
225/55R15
K04) K81)
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 48235 nach §22 StVZO
Nr. : RA-000666-H0-104
Anlage-Nr. : 6
Seite : 3/6
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
246 e1*2007/46*0751*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 90 Mercedes B- Klasse 195/65R15 A02) bis A10)
(Beim Typ 245G nur BF1) E100) EF0)
zulässig an 205/60R15
Fahrzeugausführungen
ab EG-Genehmigungs-Nr. 215/60R15
e1*2001/116*0470*04) A01) K04)
225/55R15
A01) K04)
235/55R15
A01) K04) K13) K22)
Typ(en): ABE / EG-Genehmigung(en):
203 e1*98/14*0139*..
203K e1*98/14*0158*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 125 Mercedes C-Klasse 195/60R15 A02) bis A10)
(Limousine, Kombi, W203 BF2) E66) EF0)
bis e1*98/14*0139*13, 195/65R15
S203 bis
e1*98/14*0158*10, 205/60R15
außer AMG-Modelle)
215/55R15
Typ(en): ABE / EG-Genehmigung(en):
203CL e1*98/14*0159*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 125 Mercedes C-Klasse 195/60R15 A02) bis A10)
Coupe BF2) E66)
(bis e1*98/14*0159*10) 195/65R15
205/60R15
215/55R15
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 48235 nach §22 StVZO
Nr. : RA-000666-H0-104
Anlage-Nr. : 6
Seite : 4/6
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
Typ(en): ABE / EG-Genehmigung(en):
203 e1*98/14*0139*..
203K e1*98/14*0158*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 125 Mercedes C-Klasse 195/60R15 A02) bis A10)
(Limousine, Kombi, W203 BF2) E67) EF0)
ab e1*98/14*0139*14, 195/65R15
S203 ab
e1*98/14*0158*11, 205/60R15
außer AMG-Modelle)
215/55R15
Typ(en): ABE / EG-Genehmigung(en):
203CL e1*98/14*0159*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 125 Mercedes C-Klasse 195/65R15 A02) bis A10)
Coupe, CLC BF2) E67) EF0)
(ab e1*98/14*0159*11) 205/60R15
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 48235 nach §22 StVZO
Nr. : RA-000666-H0-104
Anlage-Nr. : 6
Seite : 5/6
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radschraube, Kugel Ø26 mm, Gewinde M14x1,5, Schaftlänge 28 mm
Zubehörkit: ZP50706
Anzugsmoment: 130 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radschraube, Kugel Ø26 mm, Gewinde M12x1,5, Schaftlänge 25 mm
Zubehörkit: ZP50742
Anzugsmoment: 110 Nm
E66) Diese Zuordnung gilt nur für Fahrzeuge bis MJ 2003 (u.a. erkennbar an Halbrund –
Instrumenten f. Tacho u. Drehzahl).
E67) Diese Zuordnung gilt nur für Fahrzeuge ab Modelljahr 2004 (u.a. erkennbar an Rund –
Instrumenten für Tacho und Drehzahl).
E93) Nicht zulässig an Fahrzeugausführungen mit Sportfahrwerk (Code P84), bei denen
serienmäßig als (Sommer-)Mindestbereifung die Bereifung 235/40R18 eingetragen ist.
E99) Beim Typ 245G nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr.
e1*2001/116*0470*02.
E100) Beim Typ 245G nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e1*2001/116*0470*04.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 48235 nach §22 StVZO
Nr. : RA-000666-H0-104
Anlage-Nr. : 6
Seite : 6/6
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu
kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu klemmen
bzw. auszuschneiden.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.
K81) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• die Radhausausschnittkanten sind im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste komplett um- und eng anzulegen,
• die Radhausausschnittkanten sind in diesem Bereich aufzuweiten,
• Der Filzinnenkotflügel ist in diesem Bereich auf einer Höhe von ca. 50 mm, gemessen von
der Radhausauschnittkante, auszuschneiden und klebend zu befestigen.
Die Anlage 6 mit den Seiten 1-6 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ 54R5655 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 17.12.2019
