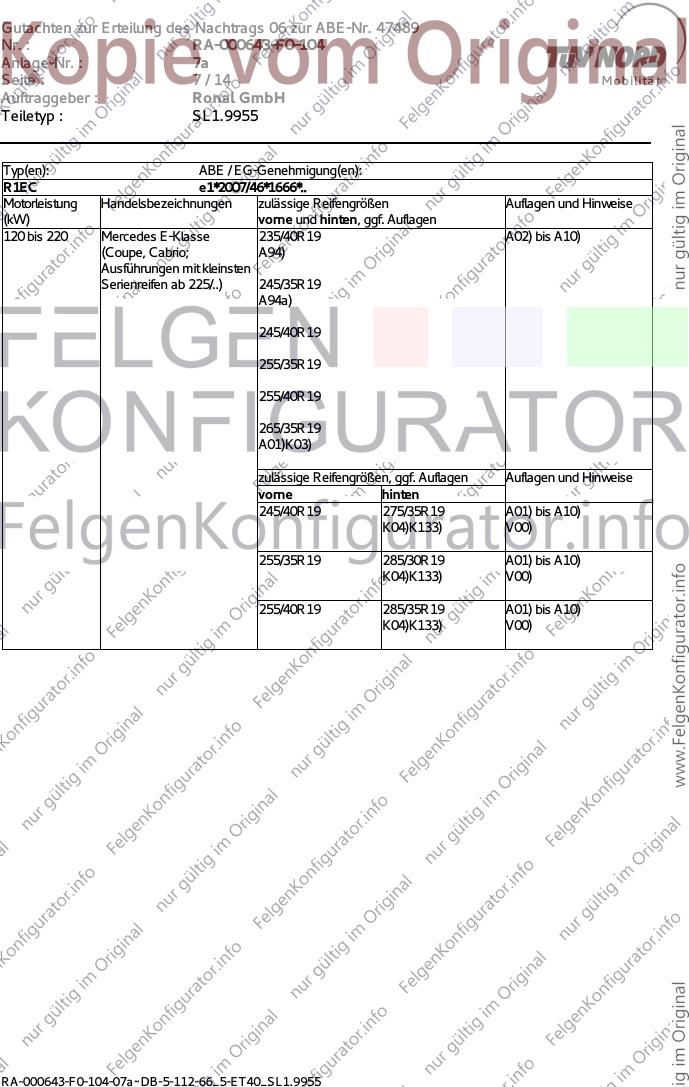

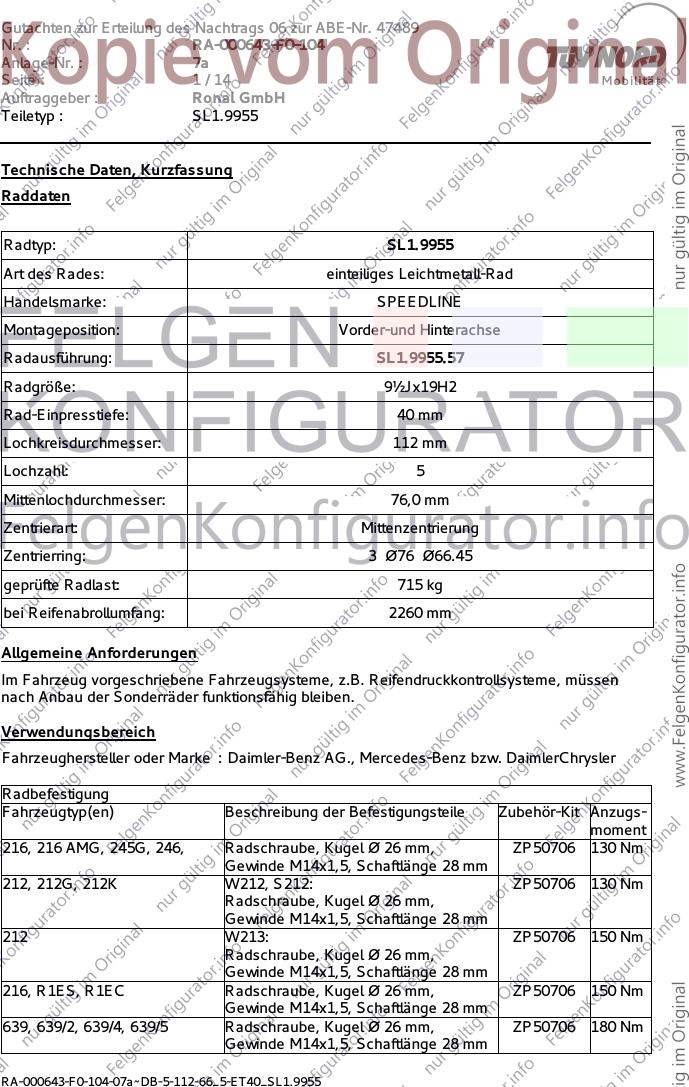

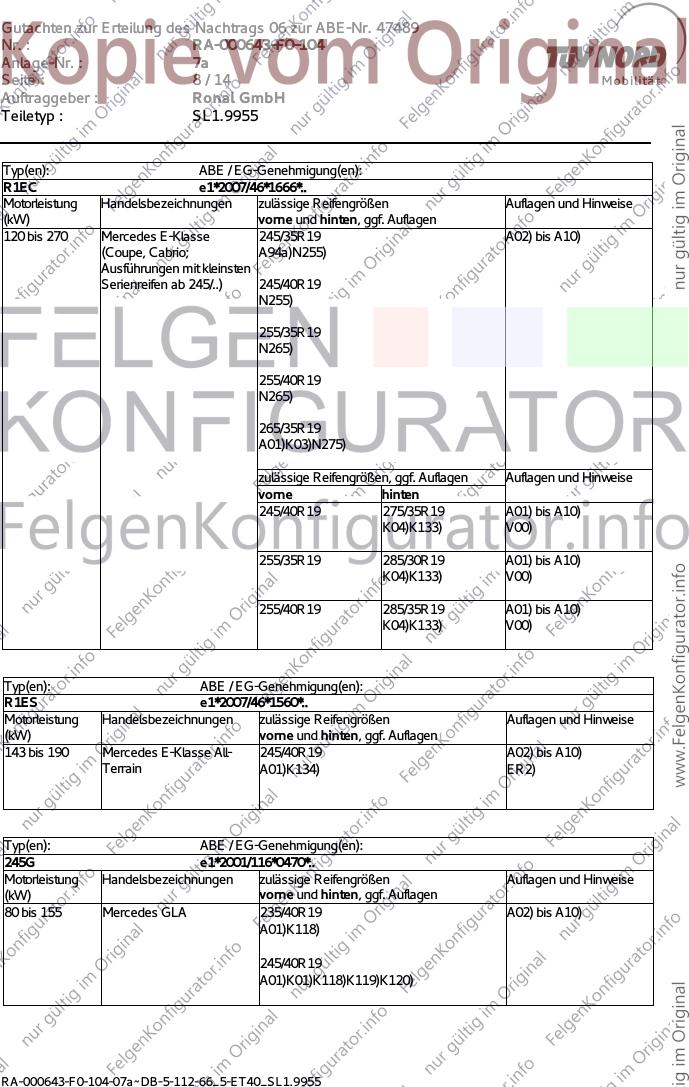

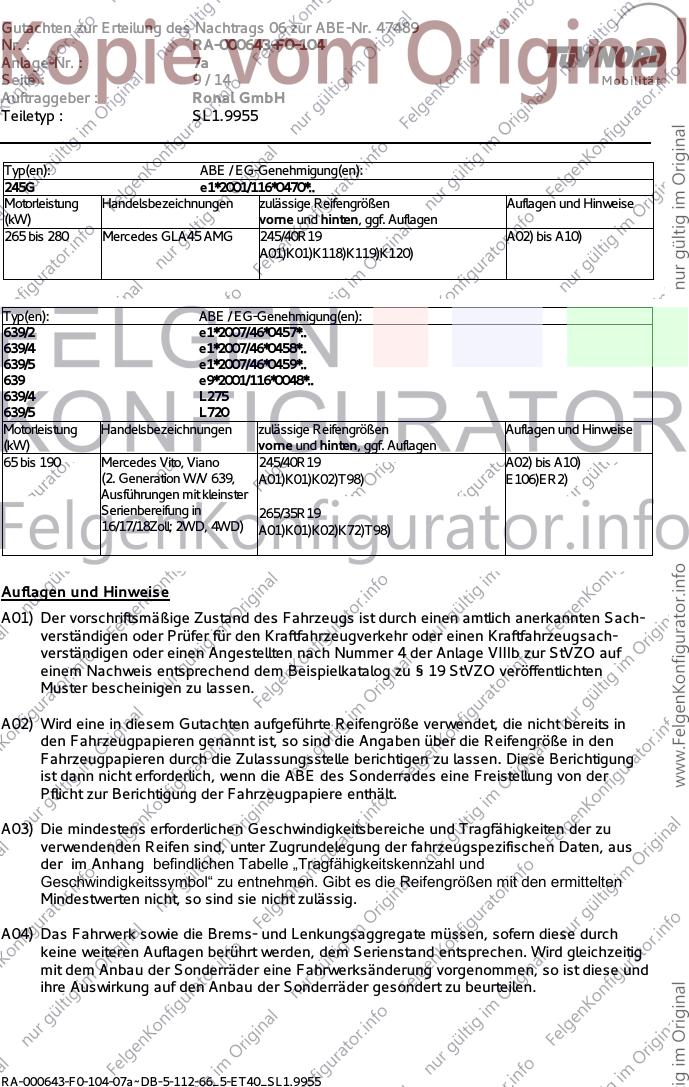

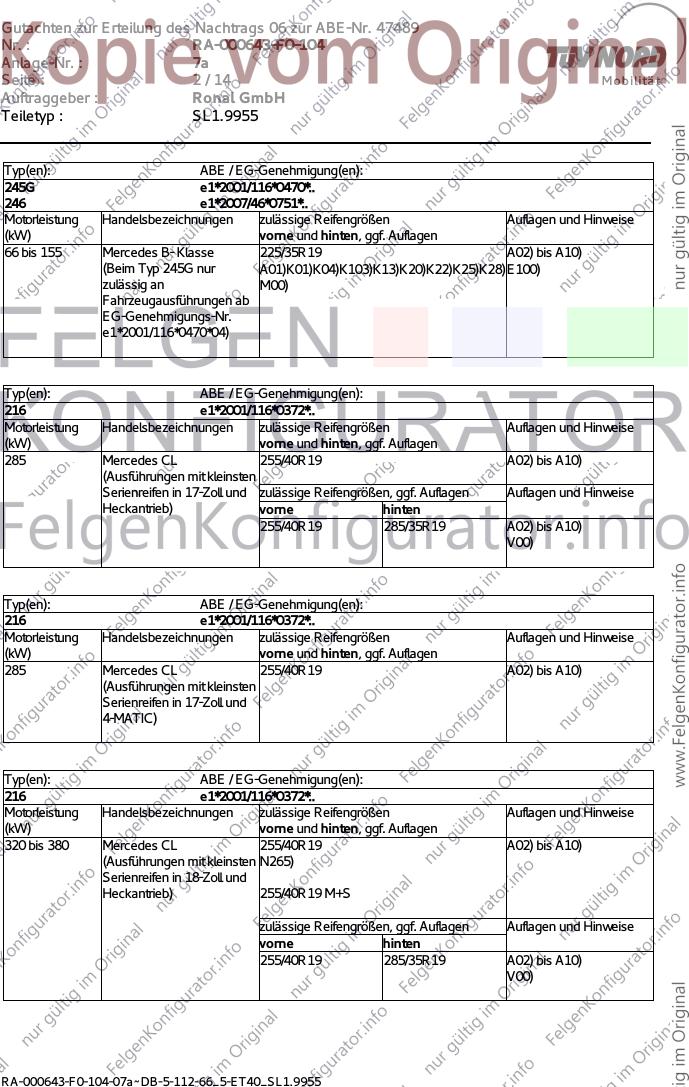

Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47489
Nr. : RA-000643-F0-104
Anlage-Nr. : 7a
Seite : 1 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
Technische Daten, Kurzfassung
Raddaten
Radtyp: SL1.9955
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: SPEEDLINE
Montageposition: Vorder-und Hinterachse
Radausführung: SL1.9955.57
Radgröße: 9½Jx19H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 3 Ø76 Ø66.45
geprüfte Radlast: 715 kg
bei Reifenabrollumfang: 2260 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Daimler-Benz AG., Mercedes-Benz bzw. DaimlerChrysler
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
216, 216 AMG, 245G, 246, Radschraube, Kugel Ø 26 mm, ZP50706 130 Nm
Gewinde M14x1,5, Schaftlänge 28 mm
212, 212G, 212K W212, S212: ZP50706 130 Nm
Radschraube, Kugel Ø 26 mm,
Gewinde M14x1,5, Schaftlänge 28 mm
212 W213: ZP50706 150 Nm
Radschraube, Kugel Ø 26 mm,
Gewinde M14x1,5, Schaftlänge 28 mm
216, R1ES, R1EC Radschraube, Kugel Ø 26 mm, ZP50706 150 Nm
Gewinde M14x1,5, Schaftlänge 28 mm
639, 639/2, 639/4, 639/5 Radschraube, Kugel Ø 26 mm, ZP50706 180 Nm
Gewinde M14x1,5, Schaftlänge 28 mm
RA-000643-F0-104-07a~DB-5-112-66_5-ET40_SL1.9955
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47489
Nr. : RA-000643-F0-104
Anlage-Nr. : 7a
Seite : 2 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
246 e1*2007/46*0751*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 155 Mercedes B- Klasse 225/35R19 A02) bis A10)
(Beim Typ 245G nur A01)K01)K04)K103)K13)K20)K22)K25)K28) E100)
zulässig an M00)
Fahrzeugausführungen ab
EG-Genehmigungs-Nr.
e1*2001/116*0470*04)
Typ(en): ABE / EG-Genehmigung(en):
216 e1*2001/116*0372*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
285 Mercedes CL 255/40R19 A02) bis A10)
(Ausführungen mit kleinsten
Serienreifen in 17-Zoll und zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
Heckantrieb) vorne hinten
255/40R19 285/35R19 A02) bis A10)
V00)
Typ(en): ABE / EG-Genehmigung(en):
216 e1*2001/116*0372*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
285 Mercedes CL 255/40R19 A02) bis A10)
(Ausführungen mit kleinsten
Serienreifen in 17-Zoll und
4-MATIC)
Typ(en): ABE / EG-Genehmigung(en):
216 e1*2001/116*0372*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
320 bis 380 Mercedes CL 255/40R19 A02) bis A10)
(Ausführungen mit kleinsten N265)
Serienreifen in 18-Zoll und
Heckantrieb) 255/40R19 M+S
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
255/40R19 285/35R19 A02) bis A10)
V00)
RA-000643-F0-104-07a~DB-5-112-66_5-ET40_SL1.9955
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47489
Nr. : RA-000643-F0-104
Anlage-Nr. : 7a
Seite : 3 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
Typ(en): ABE / EG-Genehmigung(en):
216 e1*2001/116*0372*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
320 Mercedes CL 255/40R19 A02) bis A10)
(Ausführungen mit kleinsten
Serienreifen in 18-Zoll und
4-MATIC)
Typ(en): ABE / EG-Genehmigung(en):
216 e1*2001/116*0372*..
216 AMG e1*2001/116*0426*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
386 bis 463 Mercedes CL AMG 255/40R19 M+S A02) bis A10)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
255/40R19 285/35R19 A02) bis A10)
V00)
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
212G e1*2007/46*0484*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 225 Mercedes E-Klasse 225/35R19 A02) bis A10)
(W212, Limousine, A01)ER1)K01)M00)T88) E111)
Ausführungen mit kleinsten
Serienreifen in 16Zoll) 235/35R19
A01)K01)T91)
255/30R19
A01)K01)K04)T91)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R19 255/30R19 A01) bis A10)
ER1)K01)M00)T88) K04)T91) E111)V00)
225/35R19 265/30R19 A01) bis A10)
ER1)K01)M00)T88) K02) E111)V00)
235/35R19 255/30R19 A01) bis A10)
K01) K04)T91) E111)V00)
235/35R19 265/30R19 A01) bis A10)
K01) K02) E111)V00)
235/35R19 275/30R19 A01) bis A10)
K01) K02)K67) E111)V00)
RA-000643-F0-104-07a~DB-5-112-66_5-ET40_SL1.9955
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47489
Nr. : RA-000643-F0-104
Anlage-Nr. : 7a
Seite : 4 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
125 bis 300 Mercedes E-Klasse 255/30R19 A02) bis A10)
(W212, Limousine, A01)K01)K04)T91) E111)ER2)
Ausführungen mit kleinsten
Serienreifen in 17Zoll oder
18Zoll)
Typ(en): ABE / EG-Genehmigung(en):
212K e1*2007/46*0200*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) vorne hinten
100 bis 225 Mercedes E-Klasse 235/35R19 275/30R19 A01) bis A10)
(S212, Kombi, K01) K02)K67)T96) E111)ER2)V00)
Ausführungen mit kleinsten
Serienreifen 225/..)
RA-000643-F0-104-07a~DB-5-112-66_5-ET40_SL1.9955
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47489
Nr. : RA-000643-F0-104
Anlage-Nr. : 7a
Seite : 5 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 270 Mercedes E-Klasse 235/40R19 A02) bis A10)
(W213, Limousine) A01)A94a)K03)N245)T95) E111a)ER2)
245/35R19
A01)A94a)K01)N255)T93)
245/40R19
A01)K01)N255)
255/35R19
A01)K01)N265)T96)
255/40R19
A01)GA2)K01)N265)
265/35R19
A01)K01)K04)N275)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/40R19 265/35R19 A01) bis A10)
K03)N245) K04)N275) E111a)ER2)V00)
245/35R19 285/30R19 A01) bis A10)
K01) K02)K133) E111a)ER2)V00)
245/40R19 275/35R19 A01) bis A10)
K01) K02)K133) E111a)ER2)V00)
255/35R19 285/30R19 A01) bis A10)
K01) K02)K133) E111a)ER2)V00)
255/40R19 285/35R19 A01) bis A10)
K01) K02)K133) E111a)ER2)V00)
RA-000643-F0-104-07a~DB-5-112-66_5-ET40_SL1.9955
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47489
Nr. : RA-000643-F0-104
Anlage-Nr. : 7a
Seite : 6 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
Typ(en): ABE / EG-Genehmigung(en):
R1ES e1*2007/46*1560*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 270 Mercedes E-Klasse 235/40R19 A02) bis A10)
(S213, Kombi) A01)A94a)K03)N245)T95) ER2)
245/40R19
A01)K01)N255)T98)
255/35R19
A01)K01)N265)T96)
255/40R19
A01)GA2)K01)N265)
265/35R19
A01)K01)K04)N275)T98)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
245/40R19 275/35R19 A01) bis A10)
K01) K02)K133) ER2)V00)
255/35R19 285/30R19 A01) bis A10)
K01) K02)K133)T98) ER2)V00)
255/40R19 285/35R19 A01) bis A10)
K01) K02)K133) ER2)V00)
RA-000643-F0-104-07a~DB-5-112-66_5-ET40_SL1.9955
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47489
Nr. : RA-000643-F0-104
Anlage-Nr. : 7a
Seite : 7 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
Typ(en): ABE / EG-Genehmigung(en):
R1EC e1*2007/46*1666*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 220 Mercedes E-Klasse 235/40R19 A02) bis A10)
(Coupe, Cabrio; A94)
Ausführungen mit kleinsten
Serienreifen ab 225/..) 245/35R19
A94a)
245/40R19
255/35R19
255/40R19
265/35R19
A01)K03)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
245/40R19 275/35R19 A01) bis A10)
K04)K133) V00)
255/35R19 285/30R19 A01) bis A10)
K04)K133) V00)
255/40R19 285/35R19 A01) bis A10)
K04)K133) V00)
RA-000643-F0-104-07a~DB-5-112-66_5-ET40_SL1.9955
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47489
Nr. : RA-000643-F0-104
Anlage-Nr. : 7a
Seite : 8 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
Typ(en): ABE / EG-Genehmigung(en):
R1EC e1*2007/46*1666*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 270 Mercedes E-Klasse 245/35R19 A02) bis A10)
(Coupe, Cabrio; A94a)N255)
Ausführungen mit kleinsten
Serienreifen ab 245/..) 245/40R19
N255)
255/35R19
N265)
255/40R19
N265)
265/35R19
A01)K03)N275)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
245/40R19 275/35R19 A01) bis A10)
K04)K133) V00)
255/35R19 285/30R19 A01) bis A10)
K04)K133) V00)
255/40R19 285/35R19 A01) bis A10)
K04)K133) V00)
Typ(en): ABE / EG-Genehmigung(en):
R1ES e1*2007/46*1560*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
143 bis 190 Mercedes E-Klasse All- 245/40R19 A02) bis A10)
Terrain A01)K134) ER2)
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 155 Mercedes GLA 235/40R19 A02) bis A10)
A01)K118)
245/40R19
A01)K01)K118)K119)K120)
RA-000643-F0-104-07a~DB-5-112-66_5-ET40_SL1.9955
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47489
Nr. : RA-000643-F0-104
Anlage-Nr. : 7a
Seite : 9 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
265 bis 280 Mercedes GLA45 AMG 245/40R19 A02) bis A10)
A01)K01)K118)K119)K120)
Typ(en): ABE / EG-Genehmigung(en):
639/2 e1*2007/46*0457*..
639/4 e1*2007/46*0458*..
639/5 e1*2007/46*0459*..
639 e9*2001/116*0048*..
639/4 L275
639/5 L720
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 190 Mercedes Vito, Viano 245/40R19 A02) bis A10)
(2. Generation W/V 639, A01)K01)K02)T98) E106)ER2)
Ausführungen mit kleinster
Serienbereifung in 265/35R19
16/17/18Zoll; 2WD, 4WD) A01)K01)K02)K72)T98)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
RA-000643-F0-104-07a~DB-5-112-66_5-ET40_SL1.9955
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47489
Nr. : RA-000643-F0-104
Anlage-Nr. : 7a
Seite : 10 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
A05) Es sind nur schlauchlose Reifen mit Metallventilen zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je
nach Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des
Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E100) Beim Typ 245G nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e1*2001/116*0470*04.
E106) Nur zulässig an folgenden Fahrzeugausführungen Mercedes Vito (W/V 639) :
- Typ 639/2 bis EG-Genehmigungs-Nr. e1*2007/46*0457*09,
- Typ 639/4 bis EG-Genehmigungs-Nr. e1*2007/46*0458*07,
- Typ 639/4 mit EG-Genehmigungs-Nr. L275,
- Typ 639/5 bis EG-Genehmigungs-Nr. e1*2007/46*0459*05,
- Typ 639/5 mit EG-Genehmigungs-Nr. L720,
- Typ 639 mit EG-Genehmigungs-Nr. e9*2001/116*0048
E111) Bei Typ 212 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 212: nur
Varianten, die mit "J" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil1).
E111a) Bei Typ 212 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 213:
nur Varianten, die mit "U" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil1).
RA-000643-F0-104-07a~DB-5-112-66_5-ET40_SL1.9955
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47489
Nr. : RA-000643-F0-104
Anlage-Nr. : 7a

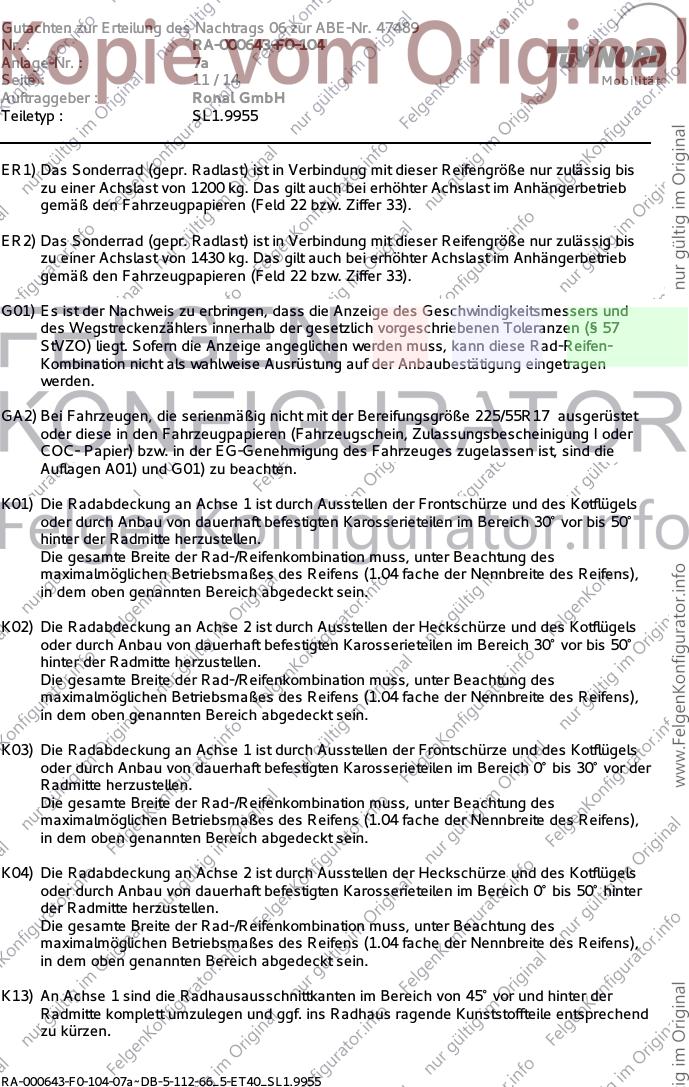

Seite : 11 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1200 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER2) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1430 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
GA2) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 225/55R17 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
RA-000643-F0-104-07a~DB-5-112-66_5-ET40_SL1.9955
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47489
Nr. : RA-000643-F0-104
Anlage-Nr. : 7a

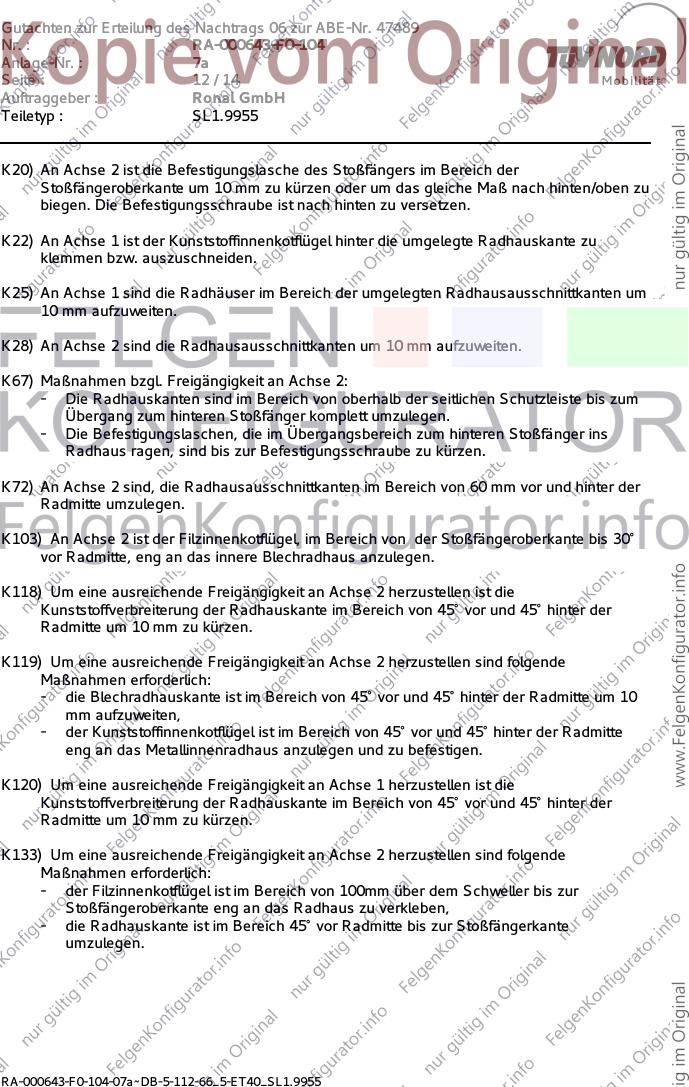

Seite : 12 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
K20) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der
Stoßfängeroberkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu
biegen. Die Befestigungsschraube ist nach hinten zu versetzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K67) Maßnahmen bzgl. Freigängigkeit an Achse 2:
- Die Radhauskanten sind im Bereich von oberhalb der seitlichen Schutzleiste bis zum
Übergang zum hinteren Stoßfänger komplett umzulegen.
- Die Befestigungslaschen, die im Übergangsbereich zum hinteren Stoßfänger ins
Radhaus ragen, sind bis zur Befestigungsschraube zu kürzen.
K72) An Achse 2 sind, die Radhausausschnittkanten im Bereich von 60 mm vor und hinter der
Radmitte umzulegen.
K103) An Achse 2 ist der Filzinnenkotflügel, im Bereich von der Stoßfängeroberkante bis 30°
vor Radmitte, eng an das innere Blechradhaus anzulegen.
K118) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen ist die
Kunststoffverbreiterung der Radhauskante im Bereich von 45° vor und 45° hinter der
Radmitte um 10 mm zu kürzen.
K119) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende
Maßnahmen erforderlich:
- die Blechradhauskante ist im Bereich von 45° vor und 45° hinter der Radmitte um 10
mm aufzuweiten,
- der Kunststoffinnenkotflügel ist im Bereich von 45° vor und 45° hinter der Radmitte
eng an das Metallinnenradhaus anzulegen und zu befestigen.
K120) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen ist die
Kunststoffverbreiterung der Radhauskante im Bereich von 45° vor und 45° hinter der
Radmitte um 10 mm zu kürzen.
K133) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende
Maßnahmen erforderlich:
- der Filzinnenkotflügel ist im Bereich von 100mm über dem Schweller bis zur
Stoßfängeroberkante eng an das Radhaus zu verkleben,
- die Radhauskante ist im Bereich 45° vor Radmitte bis zur Stoßfängerkante
umzulegen.
RA-000643-F0-104-07a~DB-5-112-66_5-ET40_SL1.9955
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47489
Nr. : RA-000643-F0-104
Anlage-Nr. : 7a

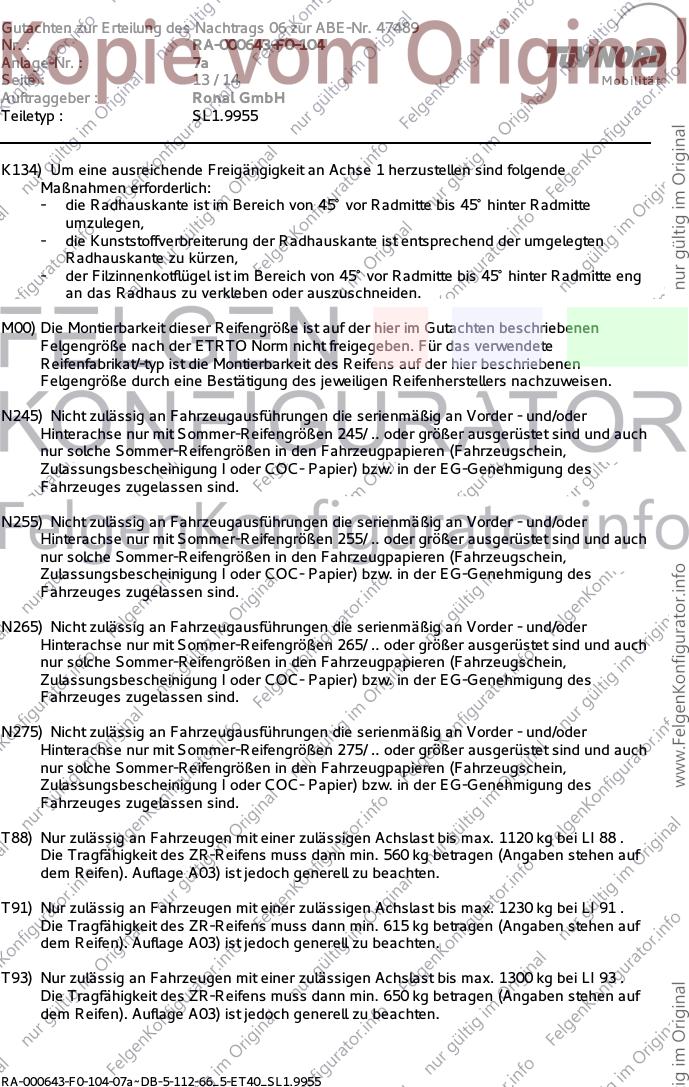

Seite : 13 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
K134) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende
Maßnahmen erforderlich:
- die Radhauskante ist im Bereich von 45° vor Radmitte bis 45° hinter Radmitte
umzulegen,
- die Kunststoffverbreiterung der Radhauskante ist entsprechend der umgelegten
Radhauskante zu kürzen,
- der Filzinnenkotflügel ist im Bereich von 45° vor Radmitte bis 45° hinter Radmitte eng
an das Radhaus zu verkleben oder auszuschneiden.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N275) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 275/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
RA-000643-F0-104-07a~DB-5-112-66_5-ET40_SL1.9955
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47489
Nr. : RA-000643-F0-104
Anlage-Nr. : 7a
Seite : 14 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955
T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T96) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1420 kg bei LI 96 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 710 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T98) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1500 kg bei LI 98 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 750 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 7a mit den Blättern 1 bis 14 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ SL1.9955 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 25.06.2019
RA-000643-F0-104-07a~DB-5-112-66_5-ET40_SL1.9955
