Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 51717 nach §22 StVZO
Nr. : RA-000944-B0-021
Anlage-Nr. : 2b

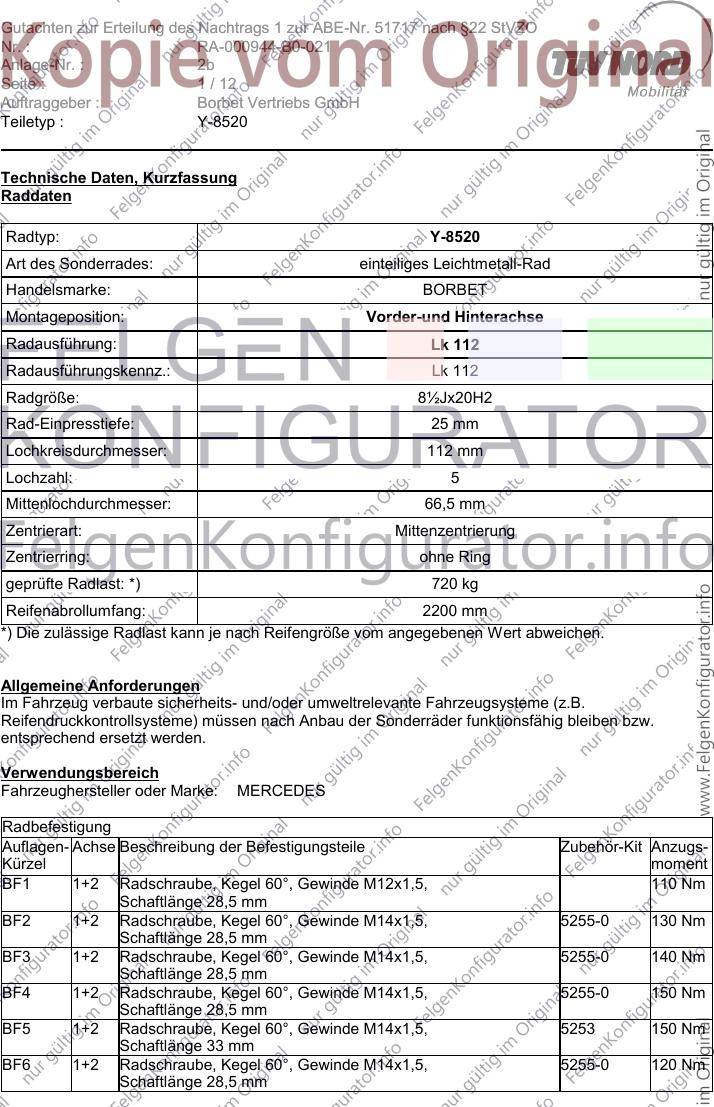

Seite : 1 / 12
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y-8520
Technische Daten, Kurzfassung
Raddaten
Radtyp: Y-8520
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: BORBET
Montageposition: Vorder-und Hinterachse
Radausführung: Lk 112
Radausführungskennz.: Lk 112
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 25 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,5 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 720 kg
Reifenabrollumfang: 2200 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: MERCEDES
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M12x1,5, 110 Nm
Schaftlänge 28,5 mm
BF2 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 5255-0 130 Nm
Schaftlänge 28,5 mm
BF3 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 5255-0 140 Nm
Schaftlänge 28,5 mm
BF4 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 5255-0 150 Nm
Schaftlänge 28,5 mm
BF5 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 5253 150 Nm
Schaftlänge 33 mm
BF6 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 5255-0 120 Nm
Schaftlänge 28,5 mm
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 51717 nach §22 StVZO
Nr. : RA-000944-B0-021
Anlage-Nr. : 2b
Seite : 2 / 12
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y-8520
Typ(en): ABE / EG-Genehmigung(en):
203 e1*98/14*0139*..
203K e1*98/14*0158*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 200 Mercedes C-Klasse 225/30R20 A01) bis A10)
(Limousine, Kombi, W203 BF1) E67) G01) K04) K56)
ab e1*98/14*0139*14, M00) T85)
S203 ab
e1*98/14*0158*11,
außer AMG-Modelle)
Typ(en): ABE / EG-Genehmigung(en):
203CL e1*98/14*0159*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 200 Mercedes C-Klasse 225/30R20 A01) bis A10)
Coupe, CLC BF1) E67) G01) K04) K56)
(ab e1*98/14*0159*11) M00) T85)
Typ(en): ABE / EG-Genehmigung(en):
218 e1*2007/46*0485*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 245 Mercedes CLS 245/30R20 A02) bis A10)
(Limousine, Kombi; T90) BF2)
Ausführungen mit
kleinsten Serienreifen 255/30R20
245/45R17) A01) K61) K97) T92)
Typ(en): ABE / EG-Genehmigung(en):
218 e1*2007/46*0485*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 300 Mercedes CLS 255/30R20 A01) bis A10)
(Limousine, Kombi; BF2) K61) K97) T92)
Ausführungen mit
kleinsten Serienreifen
255/40R18)
Typ(en): ABE / EG-Genehmigung(en):
219 e1*2001/116*0295*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 285 Mercedes CLS 245/30R20 A01) bis A10)
A94) BF3) K03) T90)
Typ(en): ABE / EG-Genehmigung(en):
R1ECLS e1*2007/46*1818*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
143 bis 270 Mercedes CLS 245/35R20 M+S A02) bis A10)
A94) BF4)
255/35R20 M+S
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 51717 nach §22 StVZO
Nr. : RA-000944-B0-021
Anlage-Nr. : 2b

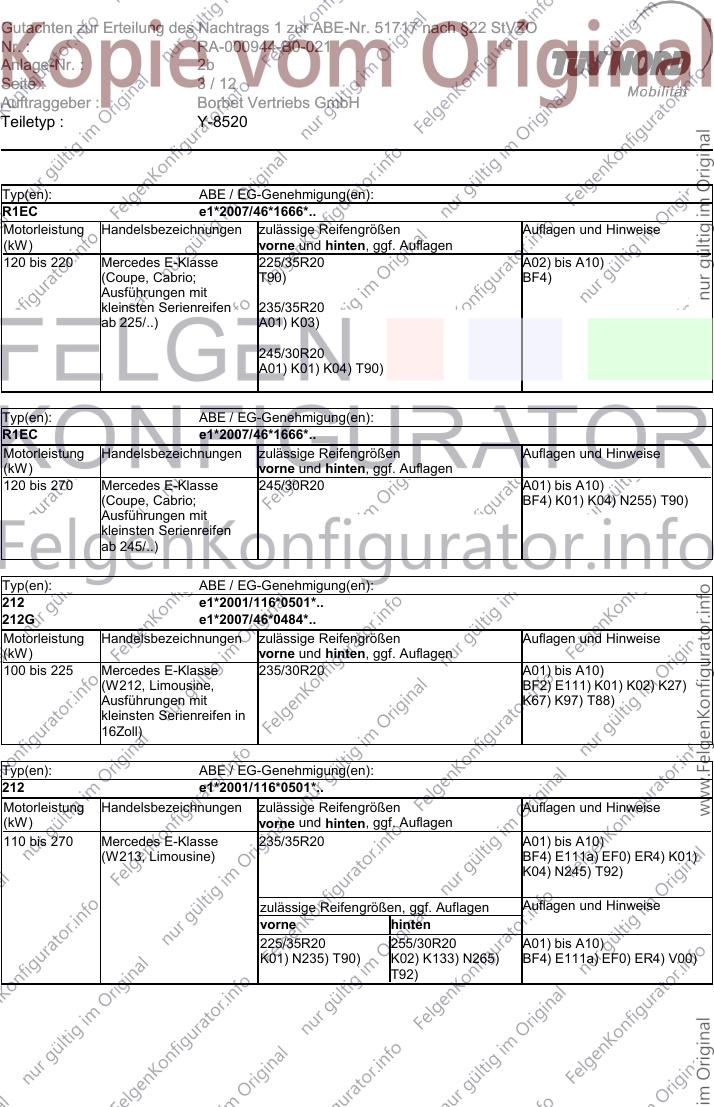

Seite : 3 / 12
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y-8520
Typ(en): ABE / EG-Genehmigung(en):
R1EC e1*2007/46*1666*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 220 Mercedes E-Klasse 225/35R20 A02) bis A10)
(Coupe, Cabrio; T90) BF4)
Ausführungen mit
kleinsten Serienreifen 235/35R20
ab 225/..) A01) K03)
245/30R20
A01) K01) K04) T90)
Typ(en): ABE / EG-Genehmigung(en):
R1EC e1*2007/46*1666*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 270 Mercedes E-Klasse 245/30R20 A01) bis A10)
(Coupe, Cabrio; BF4) K01) K04) N255) T90)
Ausführungen mit
kleinsten Serienreifen
ab 245/..)
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
212G e1*2007/46*0484*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 225 Mercedes E-Klasse 235/30R20 A01) bis A10)
(W212, Limousine, BF2) E111) K01) K02) K27)
Ausführungen mit K67) K97) T88)
kleinsten Serienreifen in
16Zoll)
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 270 Mercedes E-Klasse 235/35R20 A01) bis A10)
(W213, Limousine) BF4) E111a) EF0) ER4) K01)
K04) N245) T92)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R20 255/30R20 A01) bis A10)
K01) N235) T90) K02) K133) N265) BF4) E111a) EF0) ER4) V00)
T92)
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 51717 nach §22 StVZO
Nr. : RA-000944-B0-021
Anlage-Nr. : 2b

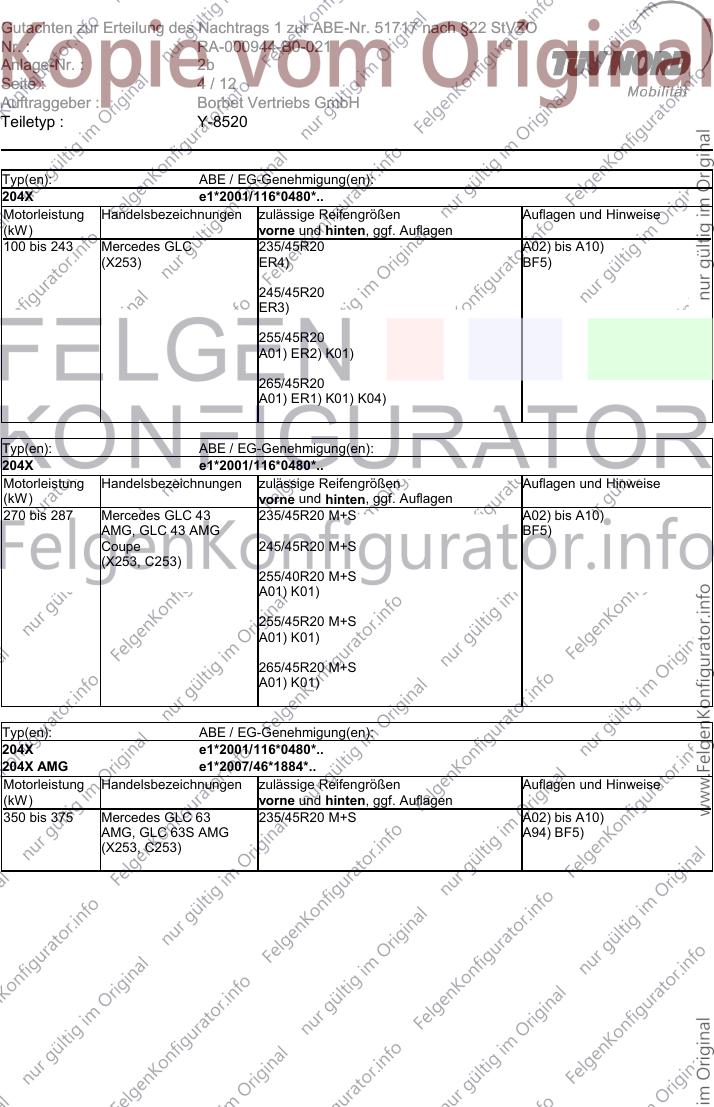

Seite : 4 / 12
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y-8520
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 243 Mercedes GLC 235/45R20 A02) bis A10)
(X253) ER4) BF5)
245/45R20
ER3)
255/45R20
A01) ER2) K01)
265/45R20
A01) ER1) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
270 bis 287 Mercedes GLC 43 235/45R20 M+S A02) bis A10)
AMG, GLC 43 AMG BF5)
Coupe 245/45R20 M+S
(X253, C253)
255/40R20 M+S
A01) K01)
255/45R20 M+S
A01) K01)
265/45R20 M+S
A01) K01)
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
204X AMG e1*2007/46*1884*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
350 bis 375 Mercedes GLC 63 235/45R20 M+S A02) bis A10)
AMG, GLC 63S AMG A94) BF5)
(X253, C253)
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 51717 nach §22 StVZO
Nr. : RA-000944-B0-021
Anlage-Nr. : 2b

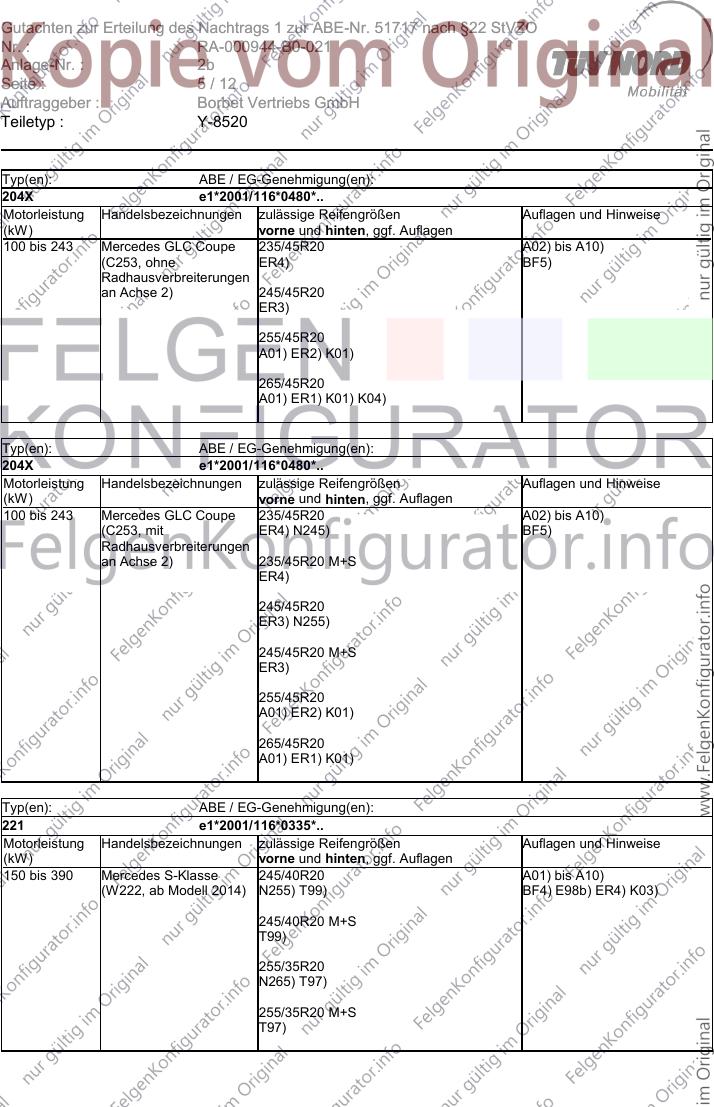

Seite : 5 / 12
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y-8520
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 243 Mercedes GLC Coupe 235/45R20 A02) bis A10)
(C253, ohne ER4) BF5)
Radhausverbreiterungen
an Achse 2) 245/45R20
ER3)
255/45R20
A01) ER2) K01)
265/45R20
A01) ER1) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 243 Mercedes GLC Coupe 235/45R20 A02) bis A10)
(C253, mit ER4) N245) BF5)
Radhausverbreiterungen
an Achse 2) 235/45R20 M+S
ER4)
245/45R20
ER3) N255)
245/45R20 M+S
ER3)
255/45R20
A01) ER2) K01)
265/45R20
A01) ER1) K01)
Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 390 Mercedes S-Klasse 245/40R20 A01) bis A10)
(W222, ab Modell 2014) N255) T99) BF4) E98b) ER4) K03)
245/40R20 M+S
T99)
255/35R20
N265) T97)
255/35R20 M+S
T97)
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 51717 nach §22 StVZO
Nr. : RA-000944-B0-021
Anlage-Nr. : 2b
Seite : 6 / 12
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y-8520
Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
270 bis 345 Mercedes S-Klasse 245/40R20 A02) bis A10)
Coupe, Cabrio BF4)
(C217, A217) 255/35R20
A01) K03)
255/40R20
A01) G01) K03) K125)
Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
221 AMG e1*2001/116*0396*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
430 bis 463 Mercedes S63 AMG 255/40R20 M+S A01) bis A10)
Coupe, S65 AMG Coupe, BF4) K01) K125)
S63 AMG Cabrio
(C217, A217)
Typ(en): ABE / EG-Genehmigung(en):
230 e1*98/14*0169*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
170 bis 380 Mercedes SL 245/30R20 M+S A01) bis A10)
(Baureihe R230) K03) BF6) E114) EF0)
255/30R20
K01) N265)
Typ(en): ABE / EG-Genehmigung(en):
230 e1*98/14*0169*..
230 AMG e1*2001/116*0248*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
368 bis 450 Mercedes SL63 AMG, 255/30R20 M+S A01) bis A10)
SL65 AMG BF6) E114) EF0) K01)
(Baureihe R230)
Typ(en): ABE / EG-Genehmigung(en):
230 e1*98/14*0169*..
231 e1*2007/46*0803*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
225 bis 335 Mercedes SL 255/30R20 A02) bis A10)
(Baureihe R231) BF2) E114a) E115) N265)
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 51717 nach §22 StVZO
Nr. : RA-000944-B0-021
Anlage-Nr. : 2b

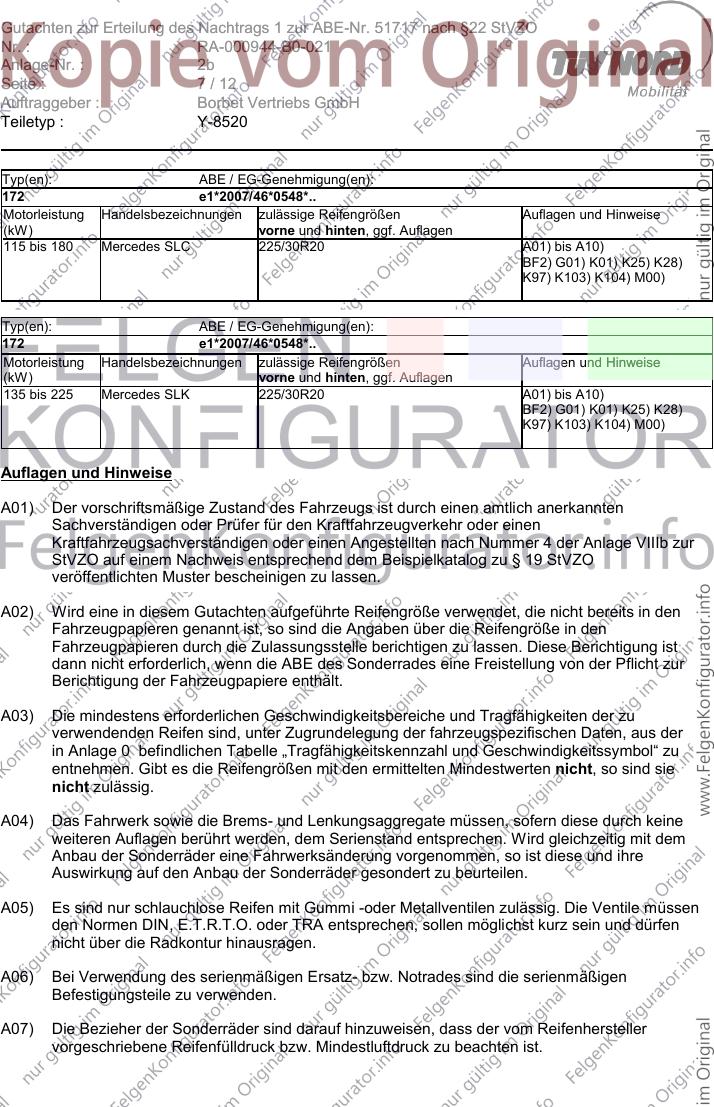

Seite : 7 / 12
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y-8520
Typ(en): ABE / EG-Genehmigung(en):
172 e1*2007/46*0548*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
115 bis 180 Mercedes SLC 225/30R20 A01) bis A10)
BF2) G01) K01) K25) K28)
K97) K103) K104) M00)
Typ(en): ABE / EG-Genehmigung(en):
172 e1*2007/46*0548*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
135 bis 225 Mercedes SLK 225/30R20 A01) bis A10)
BF2) G01) K01) K25) K28)
K97) K103) K104) M00)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 51717 nach §22 StVZO
Nr. : RA-000944-B0-021
Anlage-Nr. : 2b
Seite : 8 / 12
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y-8520
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28,5 mm
Anzugsmoment: 110 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28,5 mm
Zubehörkit: 5255-0
Anzugsmoment: 130 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28,5 mm
Zubehörkit: 5255-0
Anzugsmoment: 140 Nm
BF4) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28,5 mm
Zubehörkit: 5255-0
Anzugsmoment: 150 Nm
BF5) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 33 mm
Zubehörkit: 5253
Anzugsmoment: 150 Nm
BF6) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28,5 mm
Zubehörkit: 5255-0
Anzugsmoment: 120 Nm
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 51717 nach §22 StVZO
Nr. : RA-000944-B0-021
Anlage-Nr. : 2b
Seite : 9 / 12
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y-8520
E67) Diese Zuordnung gilt nur für Fahrzeuge ab Modelljahr 2004 (u.a. erkennbar an Rund –
Instrumenten für Tacho und Drehzahl).
E98b) Nur zulässig an Fahrzeugen bei denen an der vierten bis sechsten Stelle der
Fahrzeugidentifikationsnummer (Fahrgestellnummer) die die Zahlen `222` stehen.
E111) Bei Typ 212 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 212: nur Varianten,
die mit "J" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil1).
E111a)Bei Typ 212 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 213: nur Varianten,
die mit "U" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil1).
E114) Bei Typ 230 nur zulässig an Fahrzeugausführungen der Baureihe R230 (nur Varianten, die mit
"S" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil 1).
E114a)Bei Typ 230 nur zulässig an Fahrzeugausführungen der Baureihe R231 (nur Varianten, die mit
"N" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil 1).
E115) Nicht zulässig an Fahrzeugausführungen, die serienmäßig auch mit der Rad-/
Reifenkombination 255/35R19 auf 9x19 ET27 (VA) und 285/30R20 auf 10x20 ET48 (HA)
ausgerüstet sind oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG- Genehmigung des
Fahrzeuges zugelassen sind.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1390 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER2) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1410 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER3) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1420 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER4) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1440 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 51717 nach §22 StVZO
Nr. : RA-000944-B0-021
Anlage-Nr. : 2b
Seite : 10 / 12
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y-8520
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.
K27) An Achse 1 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K56) Maßnahmen bzgl. Freigängigkeit an Achse 2:
• die Radhauskanten sind im Bereich von oberhalb der Radmitte bis zum Übergang zum
hinteren Stoßfänger komplett umzulegen,
• die umgelegte Radhauskante ist im Übergangsbereich zum hinteren Stoßfängers
auszustellen,
• die Befestigungslaschen, die im Übergangsbereich zum hinteren Stoßfänger ins Radhaus
ragen, sind bis zur Befestigungsschraube (ca. 60 mm Länge) um ca. 10 mm zu kürzen,
• die Befestigungsschrauben sind nach hinten zu versetzen.
K61) An Achse 1 ist der Kunststoffinnenkotflügel im Bereich der Reifenschultern (bei
Lenkeinschlag) warm nach vorne innen um 5 mm einzuformen (Kontrollmöglichkeit
ausreichender Reifenfreigängigkeit durch Kreisfahrt).
K67) Maßnahmen bzgl. Freigängigkeit an Achse 2:
• Die Radhauskanten sind im Bereich von oberhalb der seitlichen Schutzleiste bis zum
Übergang zum hinteren Stoßfänger komplett umzulegen.
• Die Befestigungslaschen, die im Übergangsbereich zum hinteren Stoßfänger ins Radhaus
ragen, sind bis zur Befestigungsschraube zu kürzen.

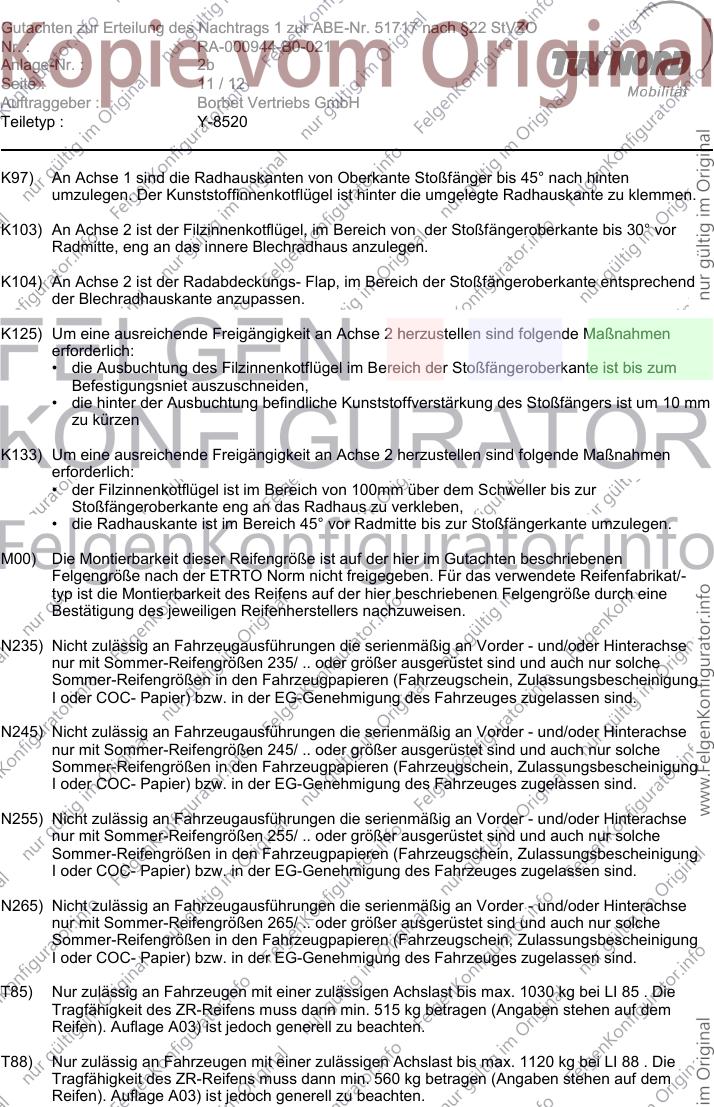

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 51717 nach §22 StVZO
Nr. : RA-000944-B0-021
Anlage-Nr. : 2b
Seite : 11 / 12
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y-8520
K97) An Achse 1 sind die Radhauskanten von Oberkante Stoßfänger bis 45° nach hinten
umzulegen. Der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
K103) An Achse 2 ist der Filzinnenkotflügel, im Bereich von der Stoßfängeroberkante bis 30° vor
Radmitte, eng an das innere Blechradhaus anzulegen.
K104) An Achse 2 ist der Radabdeckungs- Flap, im Bereich der Stoßfängeroberkante entsprechend
der Blechradhauskante anzupassen.
K125) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• die Ausbuchtung des Filzinnenkotflügel im Bereich der Stoßfängeroberkante ist bis zum
Befestigungsniet auszuschneiden,
• die hinter der Ausbuchtung befindliche Kunststoffverstärkung des Stoßfängers ist um 10 mm
zu kürzen
K133) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• der Filzinnenkotflügel ist im Bereich von 100mm über dem Schweller bis zur
Stoßfängeroberkante eng an das Radhaus zu verkleben,
• die Radhauskante ist im Bereich 45° vor Radmitte bis zur Stoßfängerkante umzulegen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-
typ ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.

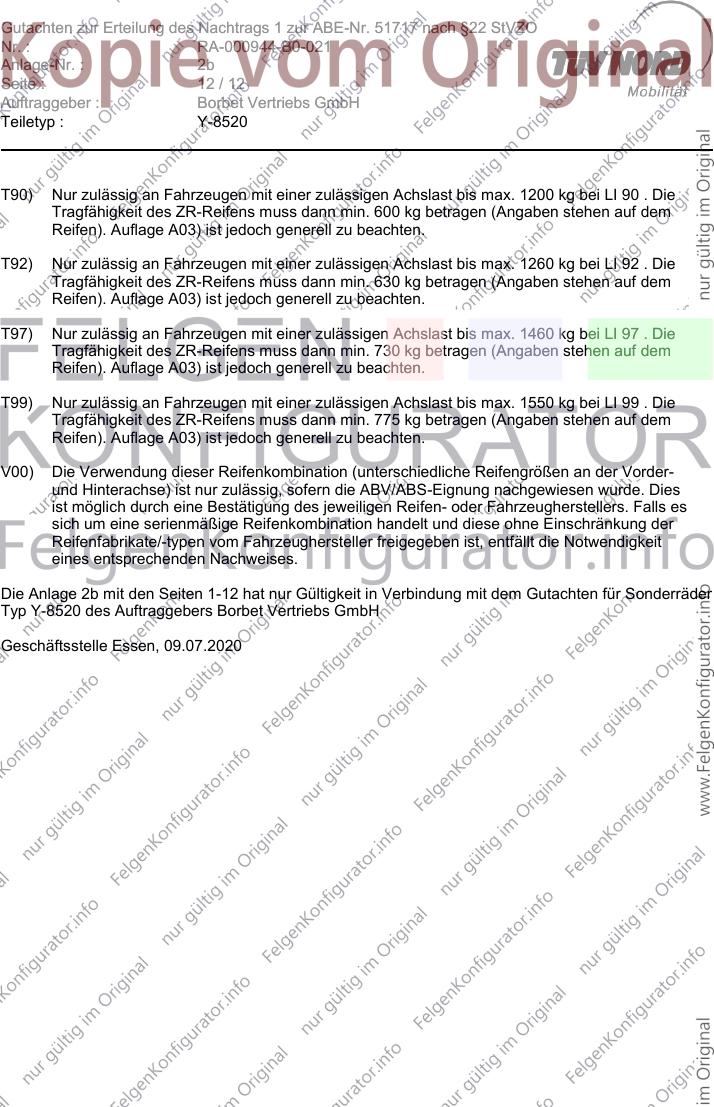

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 51717 nach §22 StVZO
Nr. : RA-000944-B0-021
Anlage-Nr. : 2b
Seite : 12 / 12
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : Y-8520
T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T97) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1460 kg bei LI 97 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 730 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T99) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1550 kg bei LI 99 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 775 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage 2b mit den Seiten 1-12 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ Y-8520 des Auftraggebers Borbet Vertriebs GmbH
Geschäftsstelle Essen, 09.07.2020
