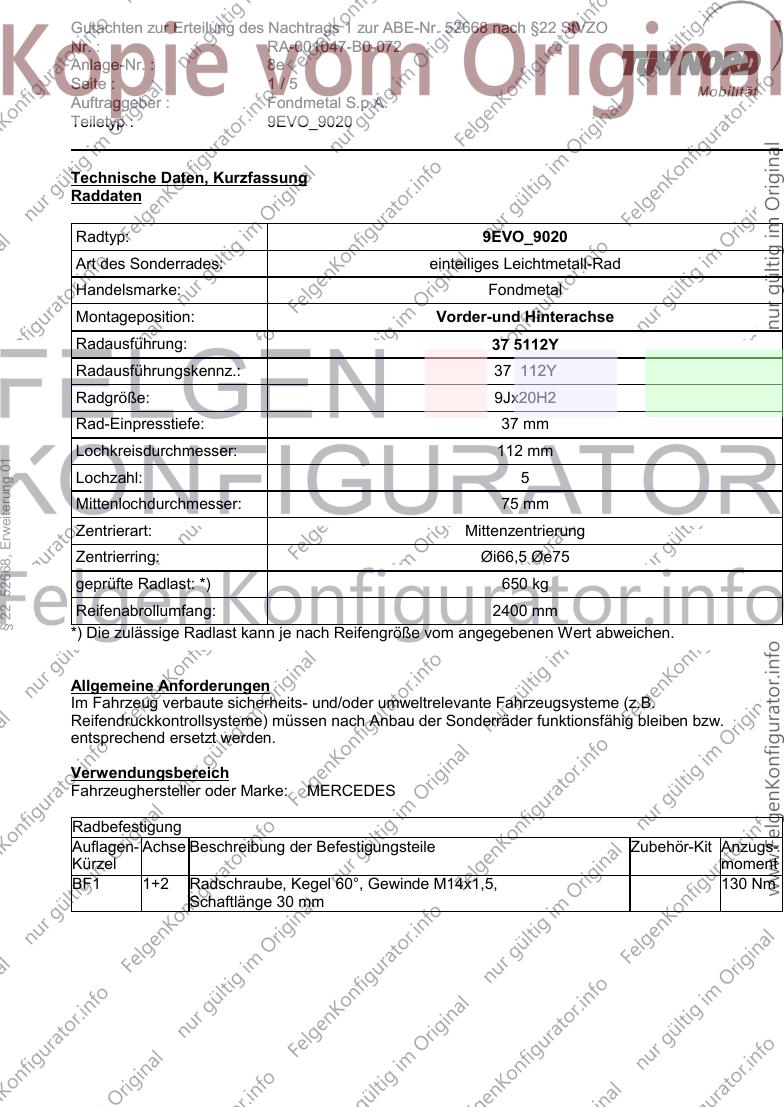

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52668 nach §22 StVZO
Nr. : RA-001047-B0-072
Anlage-Nr. : 8e
Seite : 1/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9020
Technische Daten, Kurzfassung
Raddaten
Radtyp: 9EVO_9020
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: 37 5112Y
Radausführungskennz.: 37 112Y
Radgröße: 9Jx20H2
Rad-Einpresstiefe: 37 mm
Lochkreisdurchmesser: 112 mm
§ 22 52668, Erweiterung 01
Lochzahl: 5
Mittenlochdurchmesser: 75 mm
Zentrierart: Mittenzentrierung
Zentrierring: Øi66,5 Øe75
geprüfte Radlast: *) 650 kg
Reifenabrollumfang: 2400 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: MERCEDES
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 130 Nm
Schaftlänge 30 mm
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52668 nach §22 StVZO
Nr. : RA-001047-B0-072
Anlage-Nr. : 8e
Seite : 2/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9020
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 245 Mercedes C-Klasse 225/35R20 A01) bis A10)
(Coupe C205, Cabrio GCX) K122) N235) T90) BF1) E110a) ER1) K01) K132)
A205)
235/30R20
M00) N245) T88)
245/30R20
K28) K103) K122) T90)
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
§ 22 52668, Erweiterung 01
80 bis 155 Mercedes GLA 235/35R20 A01) bis A10)
BF1) K118) K120)
245/35R20
K01) K119)
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
265 bis 280 Mercedes GLA45 AMG 245/35R20 A01) bis A10)
BF1) K01) K118) K119) K120)
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 165 Mercedes GLB 235/45R20 A01) bis A10)
BF1) ER1) K01) K02) K120)
245/40R20
255/40R20
275/35R20
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52668 nach §22 StVZO
Nr. : RA-001047-B0-072
Anlage-Nr. : 8e
Seite : 3/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9020
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
§ 22 52668, Erweiterung 01
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 30 mm
Anzugsmoment: 130 Nm
E110a)Beim Typ 204 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 205: nur
Varianten, die mit „R“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil 1):
• Coupe ab EG-Genehmigungs-Nr. e1*2001/116*0431*37
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1300 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52668 nach §22 StVZO
Nr. : RA-001047-B0-072
Anlage-Nr. : 8e
Seite : 4/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9020
GCX) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/45R18,
255/35R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
§ 22 52668, Erweiterung 01
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K103) An Achse 2 ist der Filzinnenkotflügel, im Bereich von der Stoßfängeroberkante bis 30° vor
Radmitte, eng an das innere Blechradhaus anzulegen.
K118) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen ist die Kunststoffverbreiterung
der Radhauskante im Bereich von 45° vor und 45° hinter der Radmitte um 10 mm zu kürzen.
K119) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• die Blechradhauskante ist im Bereich von 45° vor und 45° hinter der Radmitte um 10 mm
aufzuweiten,
• der Kunststoffinnenkotflügel ist im Bereich von 45° vor und 45° hinter der Radmitte eng an
das Metallinnenradhaus anzulegen und zu befestigen.
K120) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen ist die Kunststoffverbreiterung
der Radhauskante im Bereich von 45° vor und 45° hinter der Radmitte um 10 mm zu kürzen.
K122) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• die Befestigungslasche des Stoßfängers ist im Bereich der Stoßfängeroberkante zu kürzen
oder nach hinten/oben zu biegen,
• der Filzinnenkotflügel ist im Bereich der Stoßfängeroberkante eng an das Radhaus
anzulegen(verkleben) oder auszuschneiden.
K132) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen ist der Kunststoffflap der
Radhauskante im Bereich der Oberkante Stoßfänger bis 50 Grad hinter der Radmitte innen
um 5 mm zu kürzen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-
typ ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52668 nach §22 StVZO
Nr. : RA-001047-B0-072
Anlage-Nr. : 8e
Seite : 5/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9020
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
§ 22 52668, Erweiterung 01
Die Anlage 8e mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ 9EVO_9020 des Auftraggebers Fondmetal S.p.A.
Geschäftsstelle Essen, 06.04.2020
