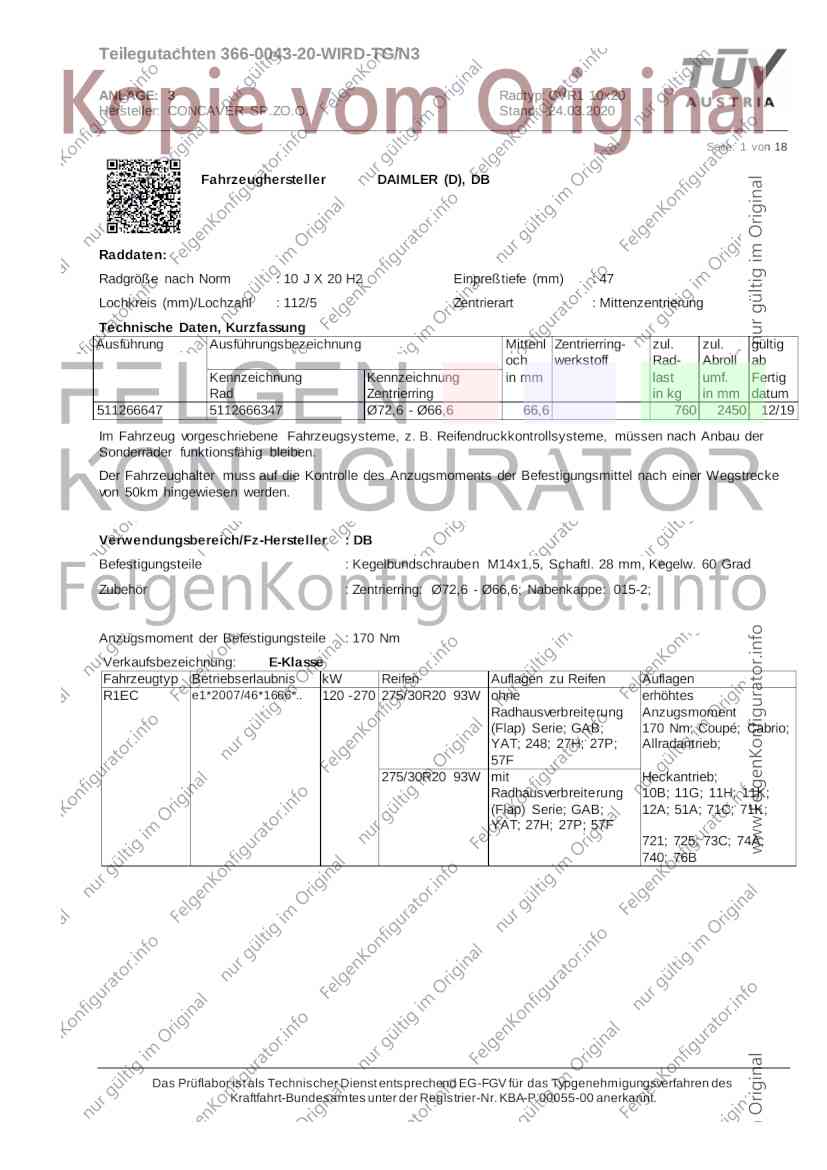

Teilegutachten 366-0043-20-WIRD-TG/N3
ANLAGE: 3 Radtyp: CVR1 10x20
Hersteller: CONCAVER SP.ZO.O. Stand: 24.03.2020
______________________________________________________________________________________________________________
Seite: 1 von 18
Fahrzeughersteller DAIMLER (D), DB
Raddaten:
Radgröße nach Norm : 10 J X 20 H2 Einpreßtiefe (mm) : 47
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
511266647 5112666347 Ø72,6 - Ø66,6 66,6 760 2450 12/19
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : DB
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : Zentrierring: Ø72,6 - Ø66,6; Nabenkappe: 015-2;
Anzugsmoment der Befestigungsteile : 170 Nm
Verkaufsbezeichnung: E-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R1EC e1*2007/46*1666*.. 120 - 270 275/30R20 93W ohne erhöhtes
Radhausverbreiterung Anzugsmoment
(Flap) Serie; GAB; 170 Nm; Coupé; Cabrio;
YAT; 248; 27H; 27P; Allradantrieb;
57F
275/30R20 93W mit Heckantrieb;
Radhausverbreiterung 10B; 11G; 11H; 11K;
(Flap) Serie; GAB; 12A; 51A; 71C; 71K;
YAT; 27H; 27P; 57F
721; 725; 73C; 74A;
740; 76B
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0043-20-WIRD-TG/N3
ANLAGE: 3 Radtyp: CVR1 10x20
Hersteller: CONCAVER SP.ZO.O. Stand: 24.03.2020
______________________________________________________________________________________________________________
Seite: 2 von 18
Verkaufsbezeichnung: E-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R1ES e1*2007/46*1560*.. 110 - 270 275/30R20 97Y ohne erhöhtes
Radhausverbreiterung Anzugsmoment
(Flap) Serie; GAB; 170 Nm; Baureihe
YAT; 248; 27H; 27P; W213;
5IM; 57F nicht All Terrain;
nicht E300de; nicht
275/30R20 97Y mit E300e; Allradantrieb;
Radhausverbreiterung Heckantrieb;
(Flap) Serie; GAB; 10B; 11G; 11H; 11K;
YAT; 27H; 27P; 5IM;
57F
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
740; 75I; 76B
R1ES e1*2007/46*1560*.. 143 - 250 275/35R20 102 27I; 57F; 6BN erhöhtes
Anzugsmoment
170 Nm; All Terrain;
Kombi; Allradantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
740; 75I; 76B
212 e1*2001/116*0501*.. 110 - 270 275/30R20 97 ohne erhöhtes
Radhausverbreiterung Anzugsmoment
(Flap) Serie; GAB; 170 Nm; Baureihe
YAT; 248; 27H; 27P; W213;
57F nicht E300de;
275/30R20 97 mit Allradantrieb;
Radhausverbreiterung Heckantrieb;
(Flap) Serie; GAB; 10B; 11G; 11H; 11K;
YAT; 27H; 27P; 57F
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
740; 76B
Verwendungsbereich/Fz-Hersteller : DAIMLER (D)
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : Zentrierring: Ø72,6 - Ø66,6; Nabenkappe: 015-2;
Anzugsmoment der Befestigungsteile : 155 Nm für Typ : 204 AMG erhöhtes Anzugsmoment; 204 erhöhtes
Anzugsmoment; 204 K AMG erhöhtes Anzugsmoment; 204 K
erhöhtes Anzugsmoment
170 Nm für Typ : R1EC erhöhtes Anzugsmoment; 166 erhöhtes
Anzugsmoment; 204 X erhöhtes Anzugsmoment
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0043-20-WIRD-TG/N3
ANLAGE: 3 Radtyp: CVR1 10x20
Hersteller: CONCAVER SP.ZO.O. Stand: 24.03.2020
______________________________________________________________________________________________________________

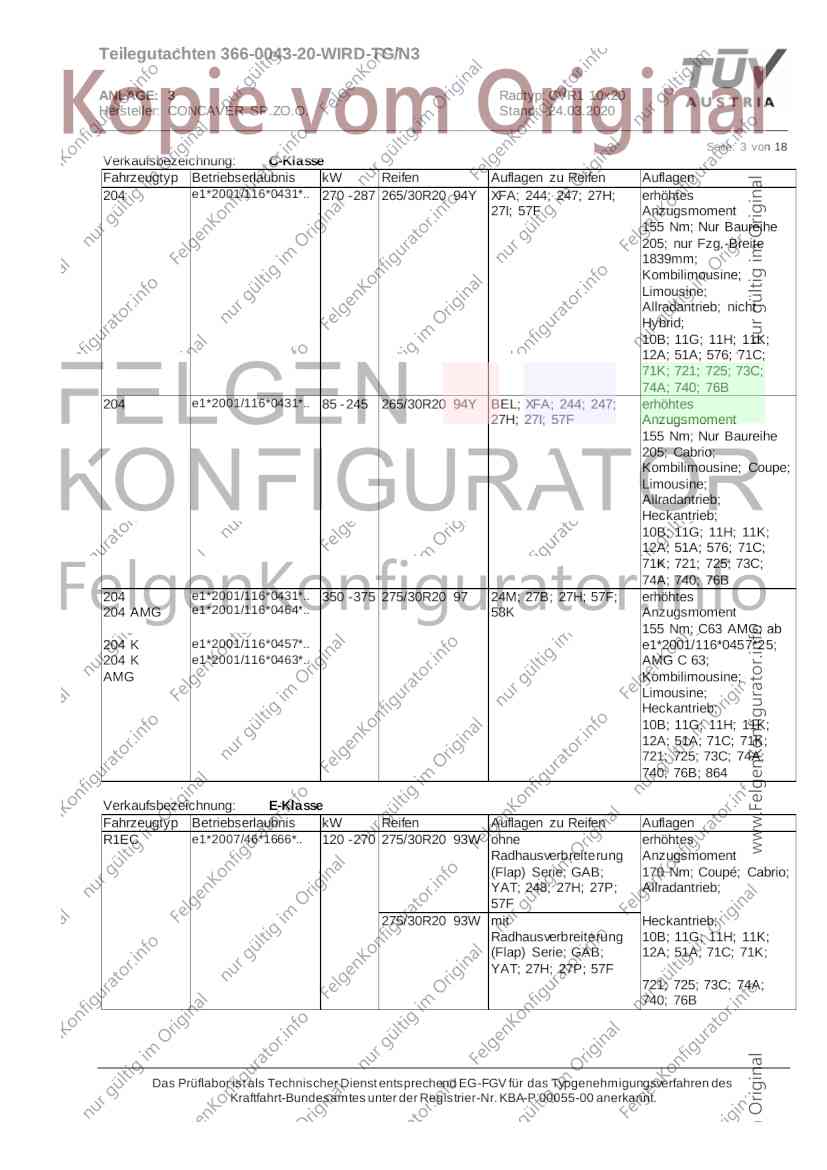

Seite: 3 von 18
Verkaufsbezeichnung: C-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 e1*2001/116*0431*.. 270 - 287 265/30R20 94Y XFA; 244; 247; 27H; erhöhtes
27I; 57F Anzugsmoment
155 Nm; Nur Baureihe
205; nur Fzg.-Breite
1839mm;
Kombilimousine;
Limousine;
Allradantrieb; nicht
Hybrid;
10B; 11G; 11H; 11K;
12A; 51A; 576; 71C;
71K; 721; 725; 73C;
74A; 740; 76B
204 e1*2001/116*0431*.. 85 - 245 265/30R20 94Y BEL; XFA; 244; 247; erhöhtes
27H; 27I; 57F Anzugsmoment
155 Nm; Nur Baureihe
205; Cabrio;
Kombilimousine; Coupe;
Limousine;
Allradantrieb;
Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 576; 71C;
71K; 721; 725; 73C;
74A; 740; 76B
204 e1*2001/116*0431*.. 350 - 375 275/30R20 97 24M; 27B; 27H; 57F; erhöhtes
204 AMG e1*2001/116*0464*.. 58K Anzugsmoment
155 Nm; C63 AMG; ab
204 K e1*2001/116*0457*.. e1*2001/116*0457*25;
204 K e1*2001/116*0463*.. AMG C 63;
AMG Kombilimousine;
Limousine;
Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
740; 76B; 864
Verkaufsbezeichnung: E-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R1EC e1*2007/46*1666*.. 120 - 270 275/30R20 93W ohne erhöhtes
Radhausverbreiterung Anzugsmoment
(Flap) Serie; GAB; 170 Nm; Coupé; Cabrio;
YAT; 248; 27H; 27P; Allradantrieb;
57F
275/30R20 93W mit Heckantrieb;
Radhausverbreiterung 10B; 11G; 11H; 11K;
(Flap) Serie; GAB; 12A; 51A; 71C; 71K;
YAT; 27H; 27P; 57F
721; 725; 73C; 74A;
740; 76B
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0043-20-WIRD-TG/N3
ANLAGE: 3 Radtyp: CVR1 10x20
Hersteller: CONCAVER SP.ZO.O. Stand: 24.03.2020
______________________________________________________________________________________________________________
Seite: 4 von 18
Verkaufsbezeichnung: E-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R1ES e1*2007/46*1560*.. 110 - 270 275/30R20 97Y ohne erhöhtes
Radhausverbreiterung Anzugsmoment
(Flap) Serie; GAB; 170 Nm; Baureihe
YAT; 248; 27H; 27P; W213;
5IM; 57F nicht All Terrain;
nicht E300de; nicht
275/30R20 97Y mit E300e; Allradantrieb;
Radhausverbreiterung Heckantrieb;
(Flap) Serie; GAB; 10B; 11G; 11H; 11K;
YAT; 27H; 27P; 5IM;
57F
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
740; 75I; 76B
R1ES e1*2007/46*1560*.. 143 - 250 275/35R20 102 27I; 57F; 6BN erhöhtes
Anzugsmoment
170 Nm; All Terrain;
Kombi; Allradantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
740; 75I; 76B
212 e1*2001/116*0501*.. 110 - 270 275/30R20 97 ohne erhöhtes
Radhausverbreiterung Anzugsmoment
(Flap) Serie; GAB; 170 Nm; Baureihe
YAT; 248; 27H; 27P; W213;
57F nicht E300de;
275/30R20 97 mit Allradantrieb;
Radhausverbreiterung Heckantrieb;
(Flap) Serie; GAB; 10B; 11G; 11H; 11K;
YAT; 27H; 27P; 57F
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
740; 76B
Verkaufsbezeichnung: GLC-Klasse, GLK-Klasse, EQC-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 X e1*2001/116*0480*.. 100 - 225 255/40R20 101 GDE; 24M; 57F erhöhtes
Anzugsmoment
170 Nm; GLK-Klasse;
Allradantrieb;
Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
740; 76B; 977; AGD;
DEG
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0043-20-WIRD-TG/N3
ANLAGE: 3 Radtyp: CVR1 10x20
Hersteller: CONCAVER SP.ZO.O. Stand: 24.03.2020
______________________________________________________________________________________________________________

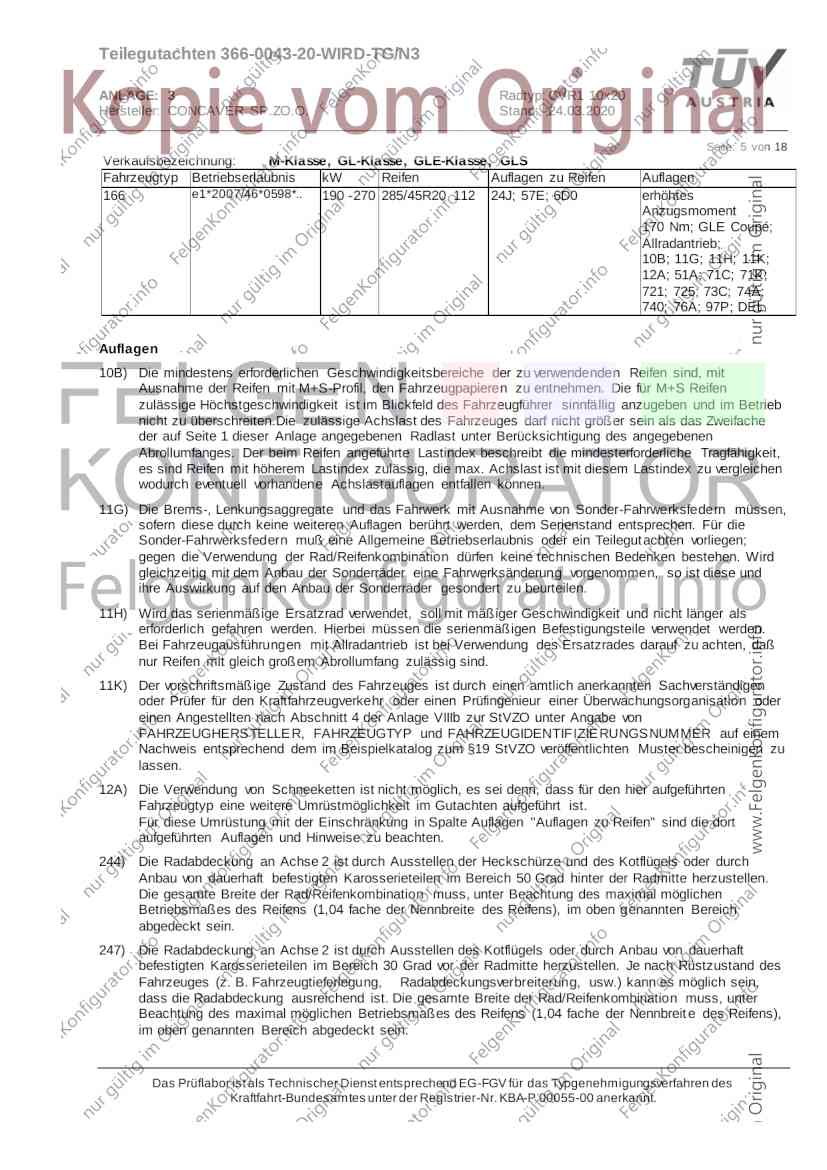

Seite: 5 von 18
Verkaufsbezeichnung: M-Klasse, GL-Klasse, GLE-Klasse, GLS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
166 e1*2007/46*0598*.. 190 - 270 285/45R20 112 24J; 57E; 6D0 erhöhtes
Anzugsmoment
170 Nm; GLE Coupé;
Allradantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
740; 76A; 97P; DEL
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche Tragfähigkeit,
es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex zu vergleichen
wodurch eventuell vorhandene Achslastauflagen entfallen können.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegut achten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11K) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreit e des Reifens),
im oben genannten Bereich abgedeckt sein.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0043-20-WIRD-TG/N3
ANLAGE: 3 Radtyp: CVR1 10x20
Hersteller: CONCAVER SP.ZO.O. Stand: 24.03.2020
______________________________________________________________________________________________________________
Seite: 6 von 18
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustell en.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Bet riebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /

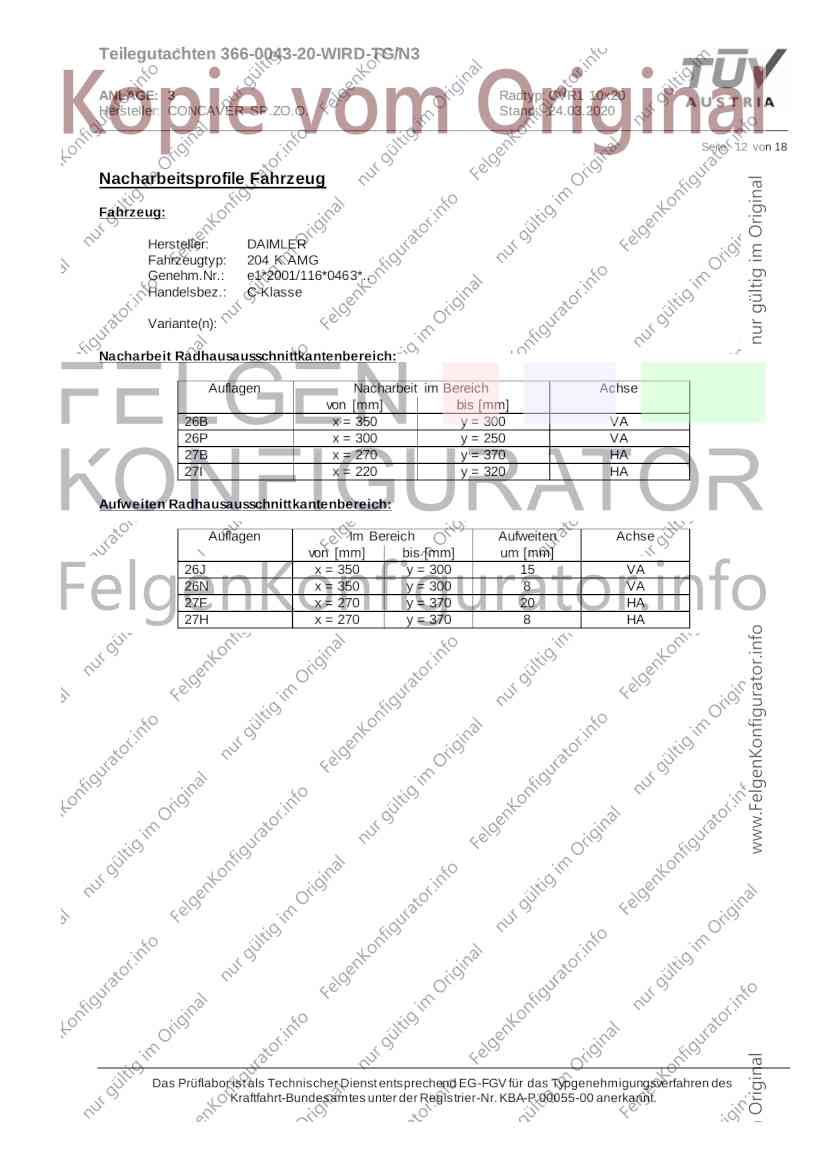

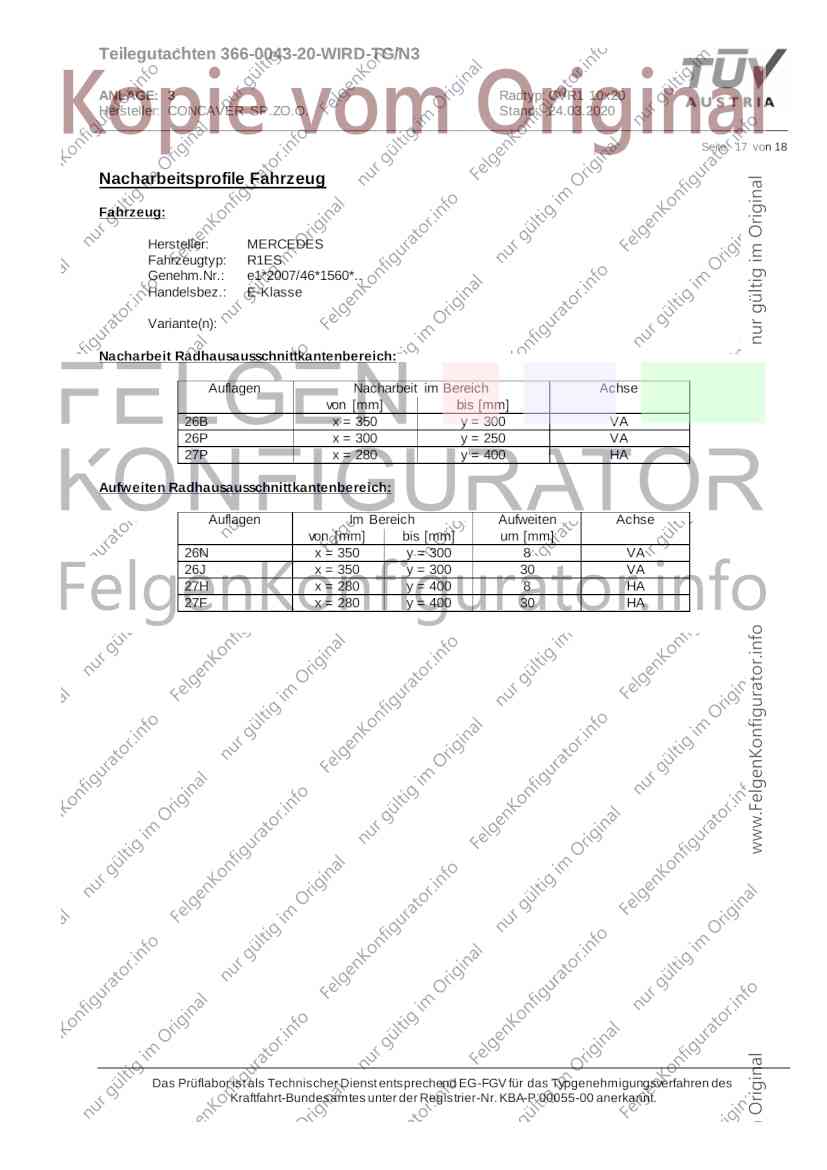

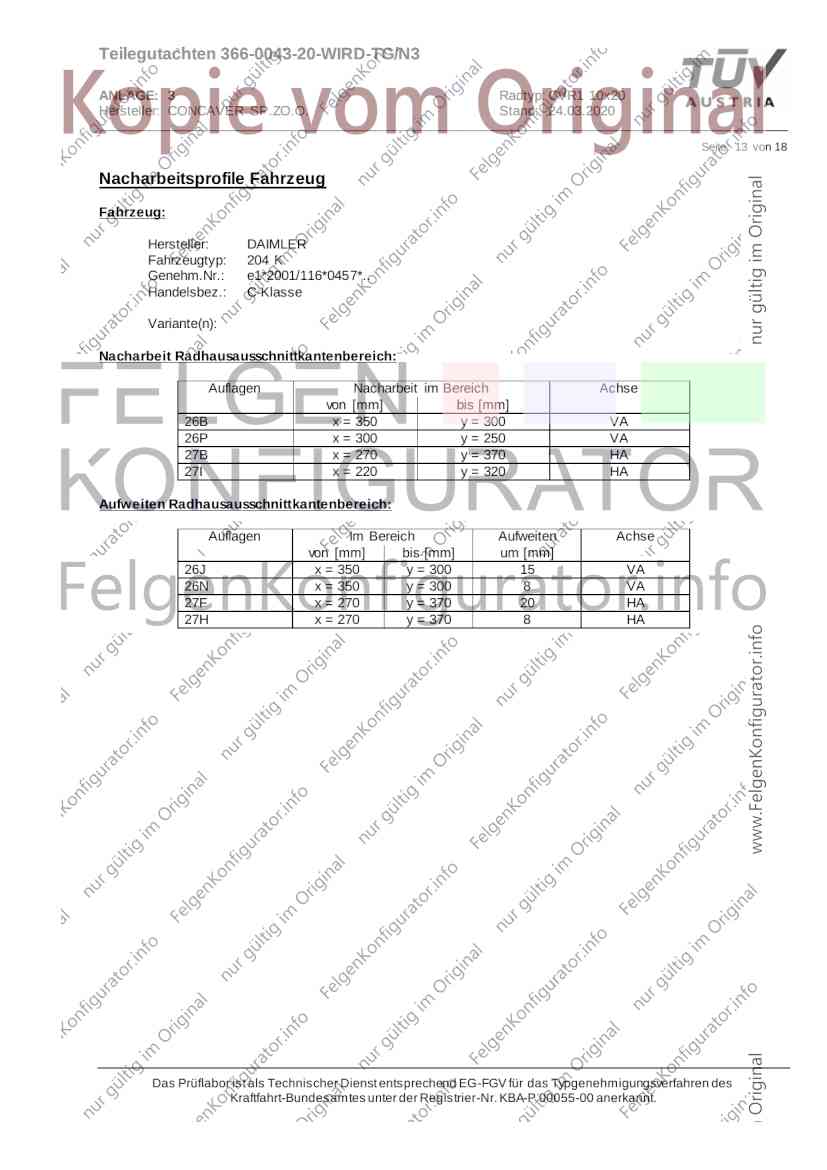

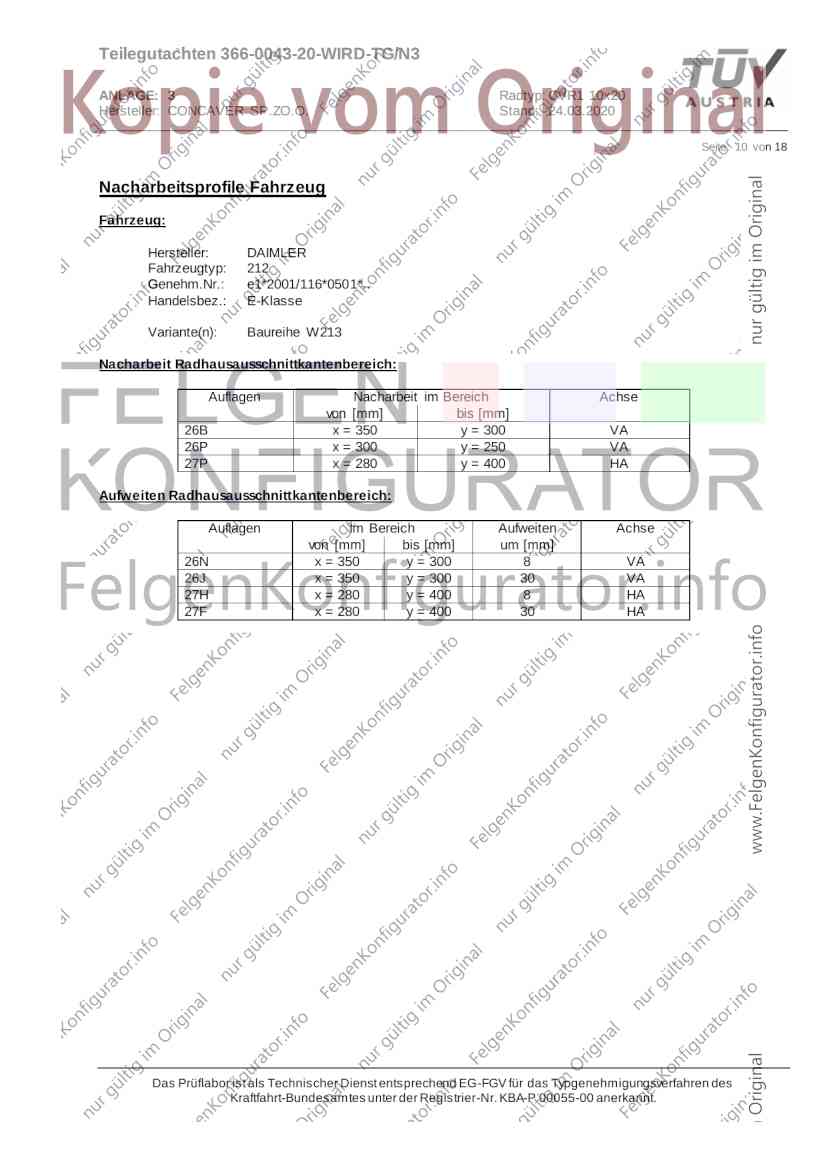

Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27P) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die hinteren Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Die genauen Maße / Bereiche sind dem beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug"
am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
576) Es sind Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden deren Differenz im Abrollumfang kleiner als 1% ist. Es ist eine
Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird empfohlen
den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57E) Die Verwendung der angegebenen Reifengröße ist auf dieser Radgröße nur an der Vorderachse
zulässig. Sie kann jedoch im Einzelfall auf einer anderen Radgröße an der Hinterachse kombiniert
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0043-20-WIRD-TG/N3
ANLAGE: 3 Radtyp: CVR1 10x20
Hersteller: CONCAVER SP.ZO.O. Stand: 24.03.2020
______________________________________________________________________________________________________________

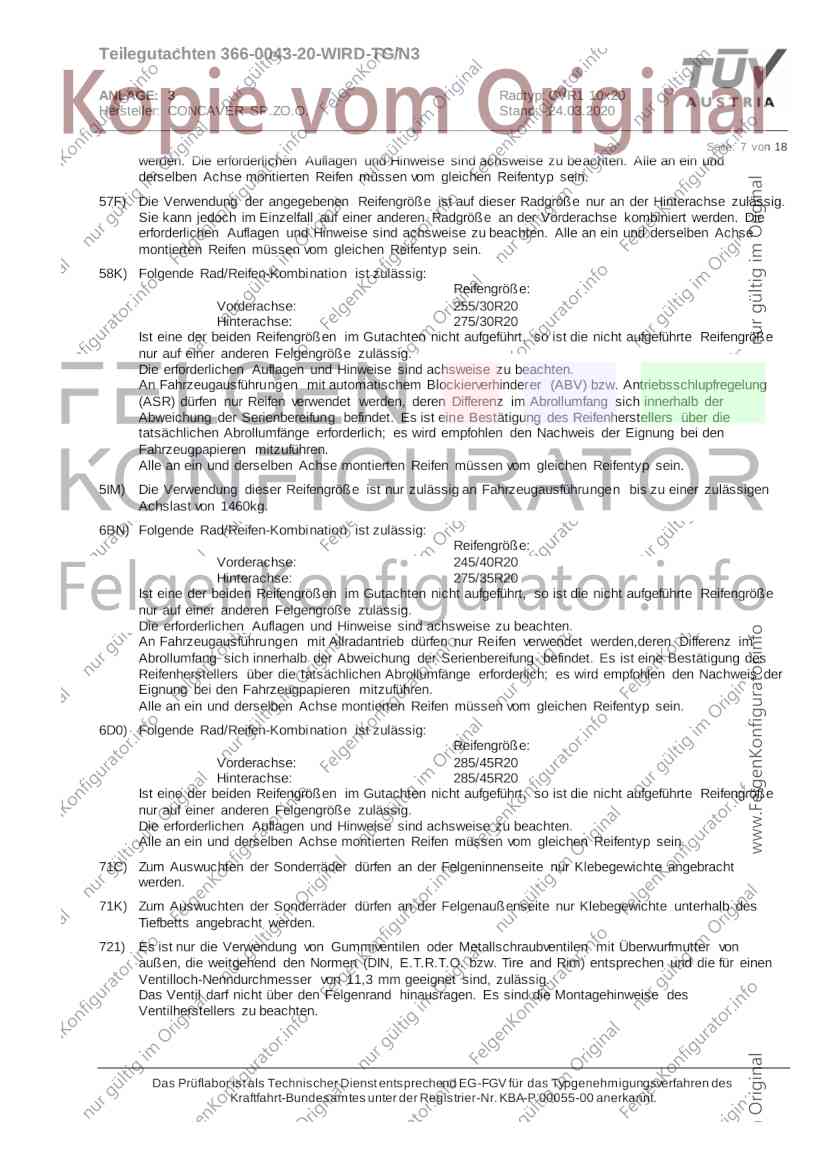

Seite: 7 von 18
werden. Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten. Alle an ein und
derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57F) Die Verwendung der angegebenen Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
Sie kann jedoch im Einzelfall auf einer anderen Radgröße an der Vorderachse kombiniert werden. Die
erforderlichen Auflagen und Hinweise sind achsweise zu beachten. Alle an ein und derselben Achse
montierten Reifen müssen vom gleichen Reifentyp sein.
58K) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 255/30R20
Hinterachse: 275/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang sich innerhalb der
Abweichung der Serienbereifung befindet. Es ist eine Bestätigung des Reifenherstellers über die
tatsächlichen Abrollumfänge erforderlich; es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5IM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1460kg.
6BN) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/40R20
Hinterachse: 275/35R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit Allradantrieb dürfen nur Reifen verwendet werden,deren Differenz im
Abrollumfang sich innerhalb der Abweichung der Serienbereifung befindet. Es ist eine Bestätigung des
Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird empfohlen den Nachweis der
Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6D0) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 285/45R20
Hinterachse: 285/45R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0043-20-WIRD-TG/N3
ANLAGE: 3 Radtyp: CVR1 10x20
Hersteller: CONCAVER SP.ZO.O. Stand: 24.03.2020
______________________________________________________________________________________________________________

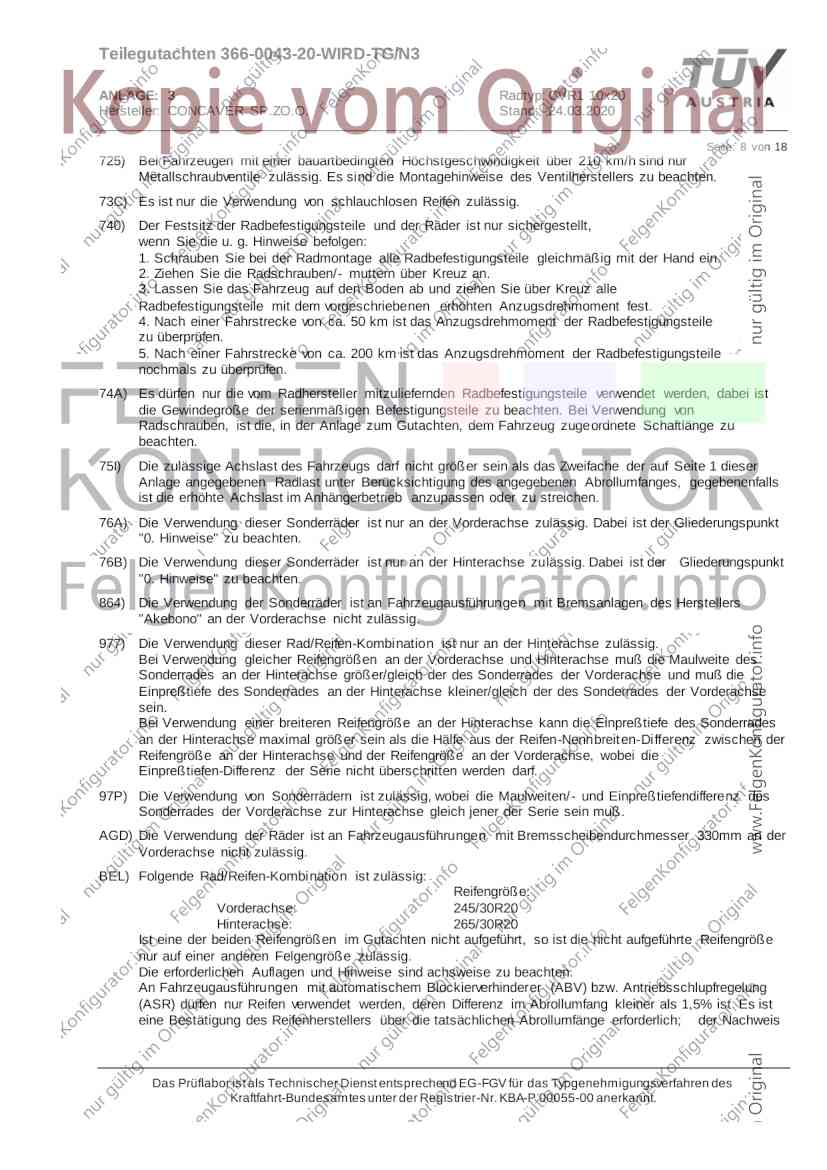

Seite: 8 von 18
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76A) Die Verwendung dieser Sonderräder ist nur an der Vorderachse zulässig. Dabei ist der Gliederungspunkt
"0. Hinweise" zu beachten.
76B) Die Verwendung dieser Sonderräder ist nur an der Hinterachse zulässig. Dabei ist der Gliederungspunkt
"0. Hinweise" zu beachten.
864) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsanlagen des Herstellers
"Akebono" an der Vorderachse nicht zulässig.
977) Die Verwendung dieser Rad/Reifen-Kombination ist nur an der Hinterachse zulässig.
Bei Verwendung gleicher Reifengrößen an der Vorderachse und Hinterachse muß die Maulweite des
Sonderrades an der Hinterachse größer/gleich der des Sonderrades der Vorderachse und muß die
Einpreßtiefe des Sonderrades an der Hinterachse kleiner/gleich der des Sonderrades der Vorderachse
sein.
Bei Verwendung einer breiteren Reifengröße an der Hinterachse kann die Einpreßtiefe des Sonderrades
an der Hinterachse maximal größer sein als die Hälfe aus der Reifen-Nennbreit en-Differenz zwischen der
Reifengröße an der Hinterachse und der Reifengröße an der Vorderachse, wobei die
Einpreßtiefen-Differenz der Serie nicht überschritten werden darf.
97P) Die Verwendung von Sonderrädern ist zulässig, wobei die Maulweiten/ - und Einpreßtiefendifferenz des
Sonderrades der Vorderachse zur Hinterachse gleich jener der Serie sein muß.
AGD) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 330mm an der
Vorderachse nicht zulässig.
BEL) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/30R20
Hinterachse: 265/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1,5% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; der Nachweis
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0043-20-WIRD-TG/N3
ANLAGE: 3 Radtyp: CVR1 10x20
Hersteller: CONCAVER SP.ZO.O. Stand: 24.03.2020
______________________________________________________________________________________________________________

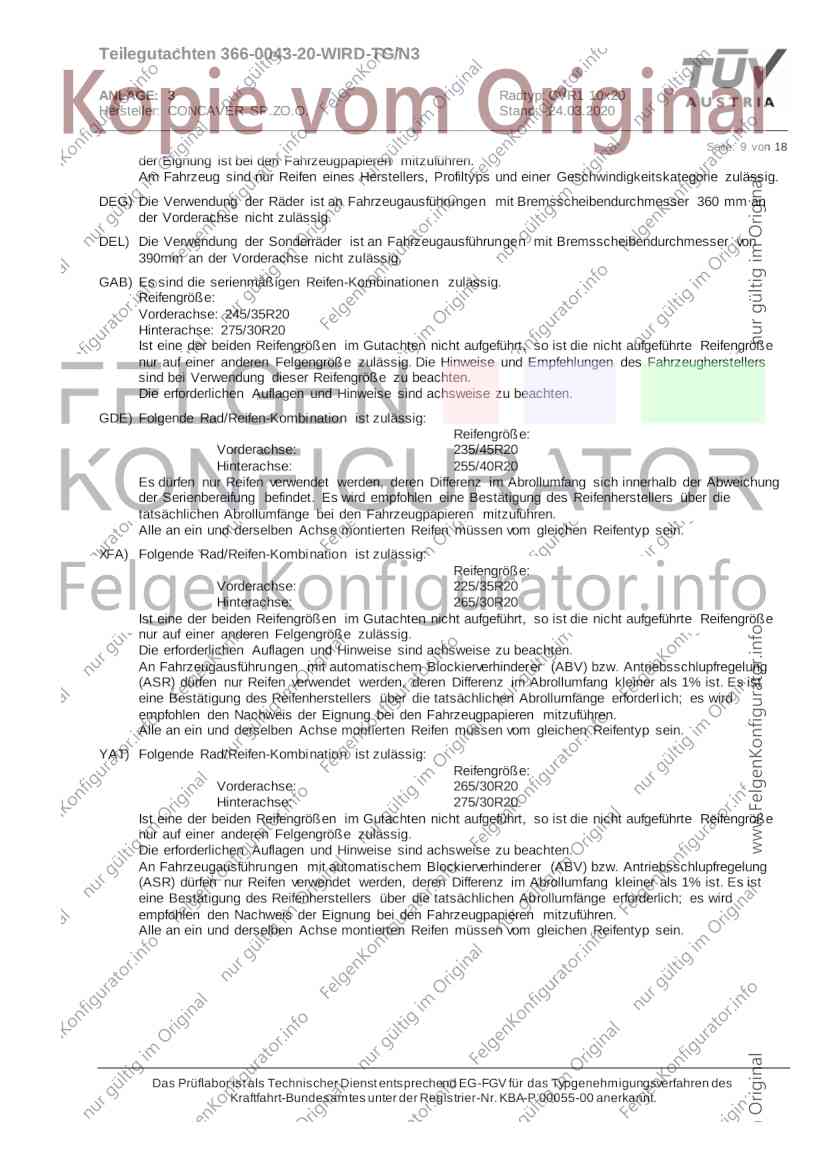

Seite: 9 von 18
der Eignung ist bei den Fahrzeugpapieren mitzuführen.
Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie zulässig.
DEG) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
der Vorderachse nicht zulässig.
DEL) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser von
390mm an der Vorderachse nicht zulässig.
GAB) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Vorderachse: 245/35R20
Hinterachse: 275/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
GDE) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/45R20
Hinterachse: 255/40R20
Es dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang sich innerhalb der Abweichung
der Serienbereifung befindet. Es wird empfohlen eine Bestätigung des Reifenherstellers über die
tatsächlichen Abrollumfänge bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
XFA) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/35R20
Hinterachse: 265/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderl ich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
YAT) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 265/30R20
Hinterachse: 275/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0043-20-WIRD-TG/N3
ANLAGE: 3 Radtyp: CVR1 10x20
Hersteller: CONCAVER SP.ZO.O. Stand: 24.03.2020
______________________________________________________________________________________________________________
Seite: 10 von 18
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 212
Genehm.Nr.: e1*2001/116*0501*..
Handelsbez.: E-Klasse
Variante(n): Baureihe W213
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 300 VA
26P x = 300 y = 250 VA
27P x = 280 y = 400 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 350 y = 300 8 VA
26J x = 350 y = 300 30 VA
27H x = 280 y = 400 8 HA
27F x = 280 y = 400 30 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0043-20-WIRD-TG/N3
ANLAGE: 3 Radtyp: CVR1 10x20
Hersteller: CONCAVER SP.ZO.O. Stand: 24.03.2020
______________________________________________________________________________________________________________
Seite: 11 von 18
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204 AMG
Genehm.Nr.: e1*2001/116*0464*..
Handelsbez.: C-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 300 VA
26P x = 300 y = 250 VA
27B x = 270 y = 370 HA
27I x = 220 y = 320 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 300 15 VA
26N x = 350 y = 300 8 VA
27F x = 270 y = 370 20 HA
27H x = 270 y = 370 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0043-20-WIRD-TG/N3
ANLAGE: 3 Radtyp: CVR1 10x20
Hersteller: CONCAVER SP.ZO.O. Stand: 24.03.2020
______________________________________________________________________________________________________________
Seite: 12 von 18
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204 K AMG
Genehm.Nr.: e1*2001/116*0463*..
Handelsbez.: C-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 300 VA
26P x = 300 y = 250 VA
27B x = 270 y = 370 HA
27I x = 220 y = 320 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 300 15 VA
26N x = 350 y = 300 8 VA
27F x = 270 y = 370 20 HA
27H x = 270 y = 370 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0043-20-WIRD-TG/N3
ANLAGE: 3 Radtyp: CVR1 10x20
Hersteller: CONCAVER SP.ZO.O. Stand: 24.03.2020
______________________________________________________________________________________________________________
Seite: 13 von 18
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204 K
Genehm.Nr.: e1*2001/116*0457*..
Handelsbez.: C-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 300 VA
26P x = 300 y = 250 VA
27B x = 270 y = 370 HA
27I x = 220 y = 320 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 300 15 VA
26N x = 350 y = 300 8 VA
27F x = 270 y = 370 20 HA
27H x = 270 y = 370 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0043-20-WIRD-TG/N3
ANLAGE: 3 Radtyp: CVR1 10x20
Hersteller: CONCAVER SP.ZO.O. Stand: 24.03.2020
______________________________________________________________________________________________________________
Seite: 14 von 18
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204
Genehm.Nr.: e1*2001/116*0431*..
Handelsbez.: C-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 300 VA
26P x = 300 y = 250 VA
27B x = 270 y = 370 HA
27I x = 220 y = 320 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 300 15 VA
26N x = 350 y = 300 8 VA
27F x = 270 y = 370 20 HA
27H x = 270 y = 370 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0043-20-WIRD-TG/N3
ANLAGE: 3 Radtyp: CVR1 10x20
Hersteller: CONCAVER SP.ZO.O. Stand: 24.03.2020
______________________________________________________________________________________________________________
Seite: 15 von 18
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204
Genehm.Nr.: e1*2001/116*0431*..
Handelsbez.: C-Klasse
Variante(n): ab e1*2001/116*0431*29, Nur Baureihe 205
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 350 VA
26P x = 240 y = 285 VA
27B x = 300 y = 350 HA
27I x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 350 30 VA
26N x = 300 y = 350 8 VA
27F x = 300 y = 350 30 HA
27H x = 300 y = 350 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0043-20-WIRD-TG/N3
ANLAGE: 3 Radtyp: CVR1 10x20
Hersteller: CONCAVER SP.ZO.O. Stand: 24.03.2020
______________________________________________________________________________________________________________
Seite: 16 von 18
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: R1EC
Genehm.Nr.: e1*2007/46*1666*..
Handelsbez.: E-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 300 VA
26P x = 300 y = 250 VA
27P x = 280 y = 400 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 350 y = 300 8 VA
26J x = 350 y = 300 30 VA
27H x = 280 y = 400 8 HA
27F x = 280 y = 400 30 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0043-20-WIRD-TG/N3
ANLAGE: 3 Radtyp: CVR1 10x20
Hersteller: CONCAVER SP.ZO.O. Stand: 24.03.2020
______________________________________________________________________________________________________________
Seite: 17 von 18
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: MERCEDES
Fahrzeugtyp: R1ES
Genehm.Nr.: e1*2007/46*1560*..
Handelsbez.: E-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 300 VA
26P x = 300 y = 250 VA
27P x = 280 y = 400 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 350 y = 300 8 VA
26J x = 350 y = 300 30 VA
27H x = 280 y = 400 8 HA
27F x = 280 y = 400 30 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0043-20-WIRD-TG/N3
ANLAGE: 3 Radtyp: CVR1 10x20
Hersteller: CONCAVER SP.ZO.O. Stand: 24.03.2020
______________________________________________________________________________________________________________
Seite: 18 von 18
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: MERCEDES
Fahrzeugtyp: R1ES
Genehm.Nr.: e1*2007/46*1560*..
Handelsbez.: E-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 300 VA
26P x = 300 y = 250 VA
27B x = 290 y = 390 HA
27I x = 240 y = 340 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 300 20 VA
26N x = 350 y = 300 8 VA
27F x = 290 y = 390 30 HA
27H x = 290 y = 390 8 HA
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
