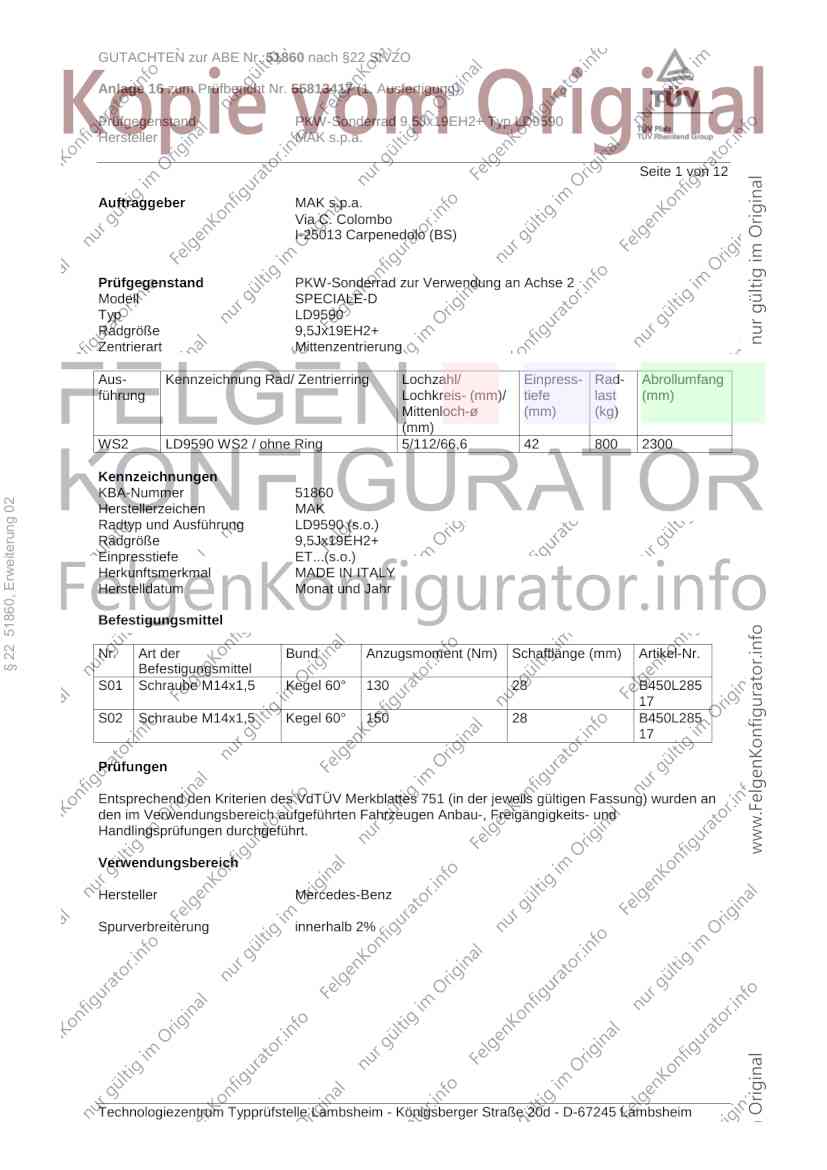

GUTACHTEN zur ABE Nr. 51860 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55813417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx19EH2+ Typ LD9590
Hersteller MAK s.p.a.
Seite 1 von 12
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
Prüfgegenstand PKW-Sonderrad zur Verwendung an Achse 2
Modell SPECIALE-D
Typ LD9590
Radgröße 9,5Jx19EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
WS2 LD9590 WS2 / ohne Ring 5/112/66,6 42 800 2300
Kennzeichnungen
KBA-Nummer 51860
§ 22 51860, Erweiterung 02
Herstellerzeichen MAK
Radtyp und Ausführung LD9590 (s.o.)
Radgröße 9,5Jx19EH2+
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 130 28 B450L285
17
S02 Schraube M14x1,5 Kegel 60° 150 28 B450L285
17
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51860 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55813417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx19EH2+ Typ LD9590
Hersteller MAK s.p.a.
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C 63 AMG 336-373 255/30R19 K2c K42 K44 K56 R03 R35 T91 A01 A12 A14
204, 204K, -/AMG 336-373 265/30R19 K2c K42 K44 K56 R03 T93 A21 Car Cpe
e1*2001/116* Lim R21 V19
0431*00-32, HA2 S01
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C 63 AMG 350, 375 265/35R19 K2c K4i K6h K6r K8h R03 A01 A12 A14
204, 204K, -/AMG 350, 375 275/35R19 K2c K4i K6h K6r K8m R03 A21 A58 Car
e1*2001/116* 350, 375 285/30R19 K2c K4i K6h K6r K8h R03 Lim VC3 Vn2
0431*33-..,0457*26-.. HA2 S01
0463*13-..,0464*14-..,
§ 22 51860, Erweiterung 02
(FIN: W..205...)
- Limousine/T-Modell
CL 63/65 -AMG 386-463 255/40R19 M+S R03 A01 A12 A14
216, 216AMG 386-463 275/40R19 R03 A21 Cpe VS9
e1*2001/116*0372*.., 386-463 285/35R19 R03 HA2 S02
e1*2001/116*0426*..
(FIN: WDD216...)
CL-Klasse 220-368 245/40R19 R03 R35 T94 T98 A01 A12 A14
215 220-368 275/30R19 K2b K42 K56 R03 T92 T96 A21 V19 HA2
e1*98/14*0113*.. 220-368 275/35R19 K2b K42 K56 R03 R35 S02
CL-Klasse 285,320 255/40R19 R03 A12 A14 A21
216 285,320 275/35R19 R03 R37 Cpe V00 VS9
e1*2001/116*0372*.. 285-380 275/40R19 R03 HA2 S02
(FIN: WDD216...) 285-380 285/35R19 R03
CLS 500 300 255/35R19 R03 A12 A14 A21
218 300 285/30R19 R03 A57 Lim V19
e1*2007/46*0485*.. HA2 S01
- incl. Facelift 2014
CLS 500 Shooting 300 255/35R19 R03 T96 A12 A14 A21
Brake 300 285/30R19 R03 A57 Car V19
218 HA2 S01
e1*2007/46*0485*..
- incl. Facelift 2014
CLS Shooting Brake 120-245 255/35R19 R03 T92 T96 A12 A14 A21
218 120-245 275/30R19 R03 T92 T96 A57 Car V19
e1*2007/46*0485*.. 120-245 285/30R19 R03 Y66 HA2 S01
- incl. Facelift 2014
CLS-Klasse 120-245 245/35R19 R03 T93 A12 A14 A21
218 120-245 255/30R19 R03 T91 A57 Lim V19
e1*2007/46*0485*.. 120-245 255/35R19 R03 Y66 HA2 S01
- incl. Facelift 2014 120-245 275/30R19 R03
120-245 285/30R19 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51860 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55813417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx19EH2+ Typ LD9590
Hersteller MAK s.p.a.
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E 500 300 245/35R19 K2b R03 T93 A01 A12 A14
212 300 275/30R19 K2c K4k K6c K6h K8g R03 T96 A21 A57 F38
e1*2001/116* 300 285/30R19 K2c K4k K6c K6h K8g R03 T94 T98 Lim V00 V19
0501*09-.. HA2 S01
ab Facelift 2011
- incl. Facelift 2013
- mit Luftfederung
(FIN: WDD212...)
E 500 T-Modell 300 275/30R19 K2c K4k K6c K6h K8g R03 T96 X77 A01 A12 A14
212K 300 285/30R19 K2c K4k K6c K6h K8g R03 T98 A21 A58 Car
e1*2007/46*0200*08-.. F38 V19 HA2
ab Facelift 2011 S01
- incl. Facelift 2013
- mit Luftfederung
(FIN: WDD212...)
E-Klasse 75-285 245/35R19 K2a K2b K42 R03 T90 T93 A01 A12 A14
211 75-285 265/30R19 K2c K42 R03 T91 T93 A21 Lim V19
§ 22 51860, Erweiterung 02
e1*98/14*0183*.., 75-285 275/30R19 K2c K42 K46 R03 T92 T96 HA2 S01
e1*2001/116*0183*..
E-Klasse 100-225 235/35R19 R03 R37 T91 A01 A12 A14
212 100-225 255/30R19 K2b R03 T91 A21 A57 F38
e1*2001/116*0501*.. 100-285 245/35R19 K2b R03 T93 Lim NoH V01
- mit Luftfederung 100-285 265/30R19 K2c K4k K6c K6g R03 T91 T93 V19 HA2 S01
- incl. Facelift 2013 100-285 275/30R19 K2c K4k K6c K6h K8g R03 T92 T96
(FIN: WDD212...) 100-285 285/30R19 K2c K4k K6c K6h K8g R03 T94 T98
E-Klasse 100-225 235/35R19 R03 R37 T91 A01 A12 A14
212, 212G 100-225 255/30R19 K2b R03 T91 A21 A57 F39
e1*2001/116*0501*..; 100-225 265/30R19 K2c K4k K6c K6g R03 T93 Lim NoH V01
e1*2007/46*0484*.. 100-245 245/35R19 K2b R03 T93 V19 HA2 S01
- incl. Facelift 2013 100-245 275/30R19 K2c K4k K6c K6h K8g R03 T92 T96
(FIN: WDD212...) 100-245 285/30R19 K2c K4k K6c K6h K8g R03
E-Klasse Cabrio 120-245 235/35R19 R03 T87 T91 A01 A12 A14
207 120-285 255/30R19 K2b K4k K6g K8d R03 T91 A21 A58 Cbo
e1*2001/116*0502*.. 120-285 265/30R19 K2c K4a K4k K6h K6i K8i R03 T89 F39 V19 HA2
(FIN: WDD207...) T93 S01
120-285 275/30R19 K2c K4a K4k K6h K6i K8i R03
E-Klasse Coupé 120-285 235/35R19 R03 T91 A01 A12 A14
207 120-285 255/30R19 K2b K4k K6g K8d R03 T91 A21 A58 Cpe
e1*2001/116*0502*.. 120-285 265/30R19 K2c K4a K4k K6h K6i K8i R03 T89 F39 V19 HA2
(FIN: WDD207...) T93 S01
120-285 275/30R19 K2c K4a K4k K6h K6i K8i R03
E-Klasse Coupé / 120-220 245/35R19 R03 T93 A12 A14 A21
Cabrio 120-220 245/40R19 R03 A58 Cbo Cpe
R1EC 120-220 255/35R19 R03 T92 T96 NoP V19 HA2
e1*2007/46*1666*.. 120-220 255/40R19 R03 S02
120-220 265/35R19 R03
120-220 275/35R19 A01 K2b R03
120-220 275/35R19 K2h R03
120-220 285/30R19 A01 K2c K6i K6r K9v R03
120-220 285/35R19 A01 K2c K6i K6r K9v R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51860 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55813417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx19EH2+ Typ LD9590
Hersteller MAK s.p.a.
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Coupé / 135, 143 265/35R19 R03 A12 A14 A21
Cabrio 4matic 135-270 245/35R19 R03 T93 A56 Cbo Cpe
R1EC 135-270 245/40R19 R03 NoH V19 HA2
e1*2007/46*1666*.. 135-270 255/35R19 R03 T92 T96 S02
135-270 255/40R19 R03
135-270 275/35R19 A01 K2b R03
135-270 275/35R19 K2h R03
135-270 285/30R19 A01 K2c K6i K6r K9v R03
135-270 285/35R19 A01 K2c K6i K6r K9v R03
E-Klasse T-Modell 100 - 285 275/30R19 K2c K4k K6c K6h K8g R03 T96 X77 A01 A12 A14
212 K 100 - 285 285/30R19 K2c K4k K6c K6h K8g R03 T98 A21 A57 Car
e1*2007/46*0200*.. F38 NoH V01
- mit Luftfederung V19 HA2 S01
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 100-245 275/30R19 K2c K4k K6c K6h K8g R03 T96 X77 A01 A12 A14
§ 22 51860, Erweiterung 02
212 K 100-245 285/30R19 K2c K4k K6c K6h K8g R03 T98 A21 A57 Car
e1*2007/46*0200*.. F42 NoH V01
- incl. Facelift 2013 V19 HA2 S01
(FIN: WDD212...)
GLK-Klasse 100-225 255/45R19 K2a K2b R03 A01 A12 A14
204X 100-225 275/40R19 K2c K6a R03 A21 V19 HA2
e1*2001/116* S02
0480*00-16
(FIN: WDC204...)
S 63/65 -/AMG 386-463 255/40R19 M+S R03 A12 A14 A21
221, 221AMG 386-463 275/40R19 R03 A58 VS9 HA2
e1*2001/116*0335*..; S02
e1*2001/116*0396*..
(FIN: WDD221...)
S-Klasse 150-320 255/40R19 R03 R37 A12 A14 A21
221 150-320 275/35R19 R03 V00 VS9 HA2
e1*2001/116*0335*.. 150-380 275/40R19 R03 S02
(FIN: WDD221...)
S-Klasse 150-345 255/40R19 R03 T00 T96 A12 A14 A21
222, 221 150-345 255/45R19 R03 A57 BnK Lim
e1*2007/46*0960*..; 150-345 275/40R19 R03 V19 HA2 S02
e1*2001/116* 150-345 285/35R19 R03
0335*19-.. 150-345 285/40R19 R03
ab Modell 2013
(FIN: W..222...)
S-Klasse 270, 335 275/40R19 R03 A12 A14 A21
Coupé/Cabrio A57 Cbo Cpe
221 V19 HA2 S02
e1*2001/116*
0335*23-..
(FIN: W..217...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51860 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55813417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx19EH2+ Typ LD9590
Hersteller MAK s.p.a.
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SL 225-335 255/35R19 R03 A12 A14 A21
230, 231 225-335 285/30R19 R03 V19 X36 HA2
e1*2007/46*0803*..; S01
e1*98/14*0169*19-23
Baureihe 231
(FIN: W..231...)
SLK / SLC -Klasse 115-225 255/30R19 K2b K6g K6i K8d R03 A01 A12 A14
172 115-225 255/30R19 K6g K6i K8d R03 SP2 A21 V19 HA2
e1*2007/46*0548*.. 115-225 265/30R19 K2b K6g K6i K8d R03 S01
115-225 265/30R19 K6g K6i K8d R03 SP2
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
§ 22 51860, Erweiterung 02
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51860 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55813417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx19EH2+ Typ LD9590
Hersteller MAK s.p.a.
Seite 6 von 12
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
§ 22 51860, Erweiterung 02
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51860 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55813417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx19EH2+ Typ LD9590
Hersteller MAK s.p.a.

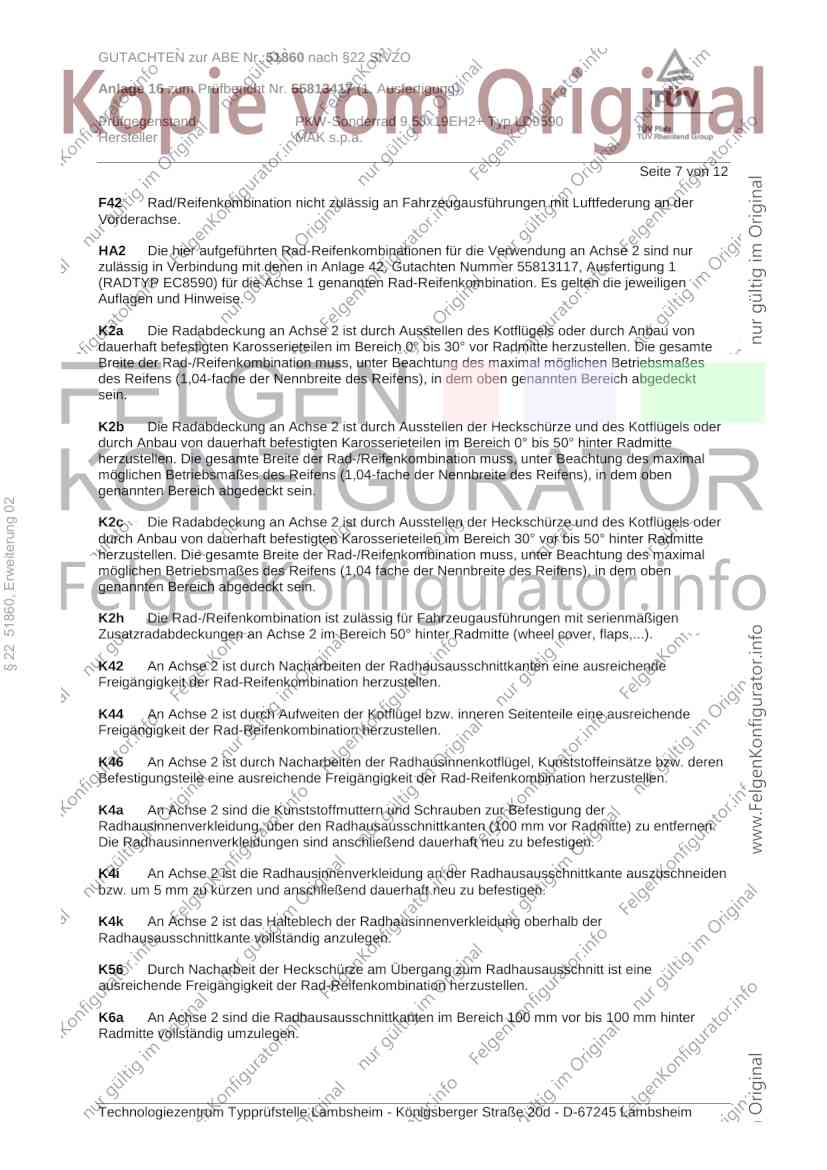

Seite 7 von 12
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
HA2 Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 2 sind nur
zulässig in Verbindung mit denen in Anlage 42, Gutachten Nummer 55813117, Ausfertigung 1
(RADTYP EC8590) für die Achse 1 genannten Rad-Reifenkombination. Es gelten die jeweiligen
Auflagen und Hinweise.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
§ 22 51860, Erweiterung 02
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung, über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen.
Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51860 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55813417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx19EH2+ Typ LD9590
Hersteller MAK s.p.a.

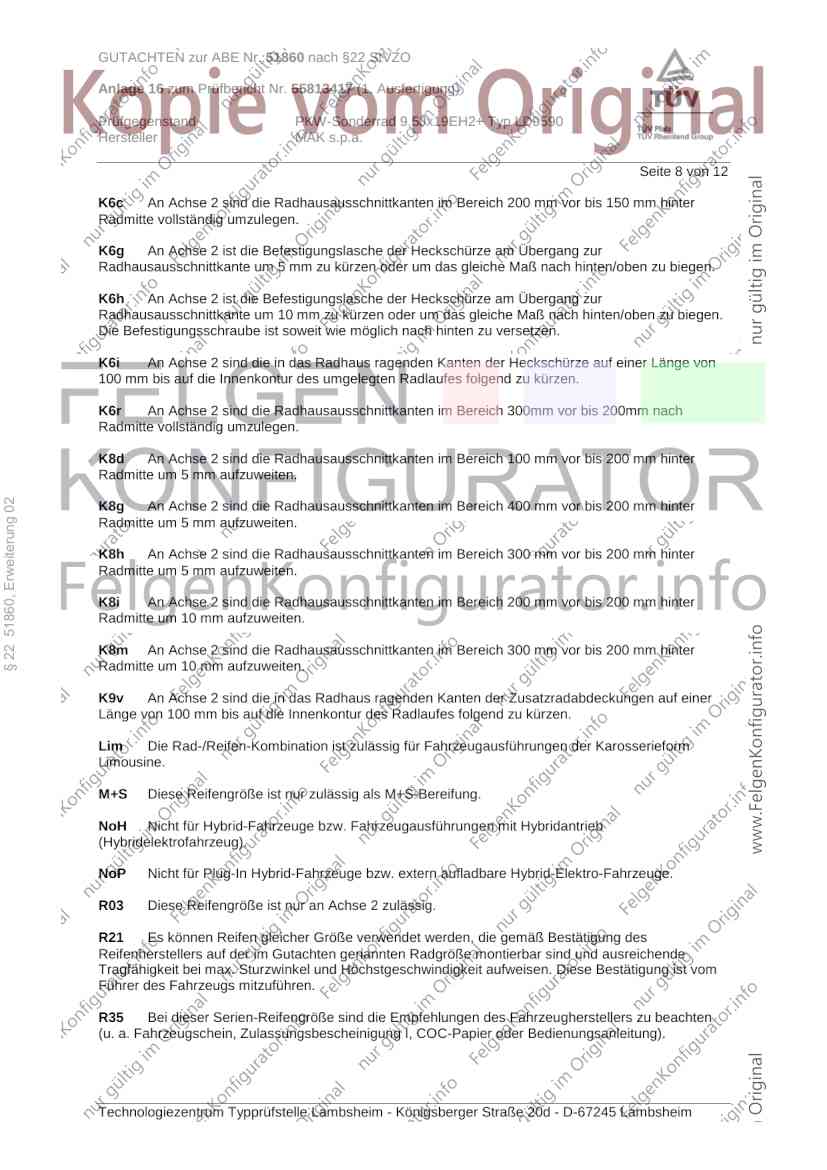

Seite 8 von 12
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
§ 22 51860, Erweiterung 02
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51860 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55813417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx19EH2+ Typ LD9590
Hersteller MAK s.p.a.

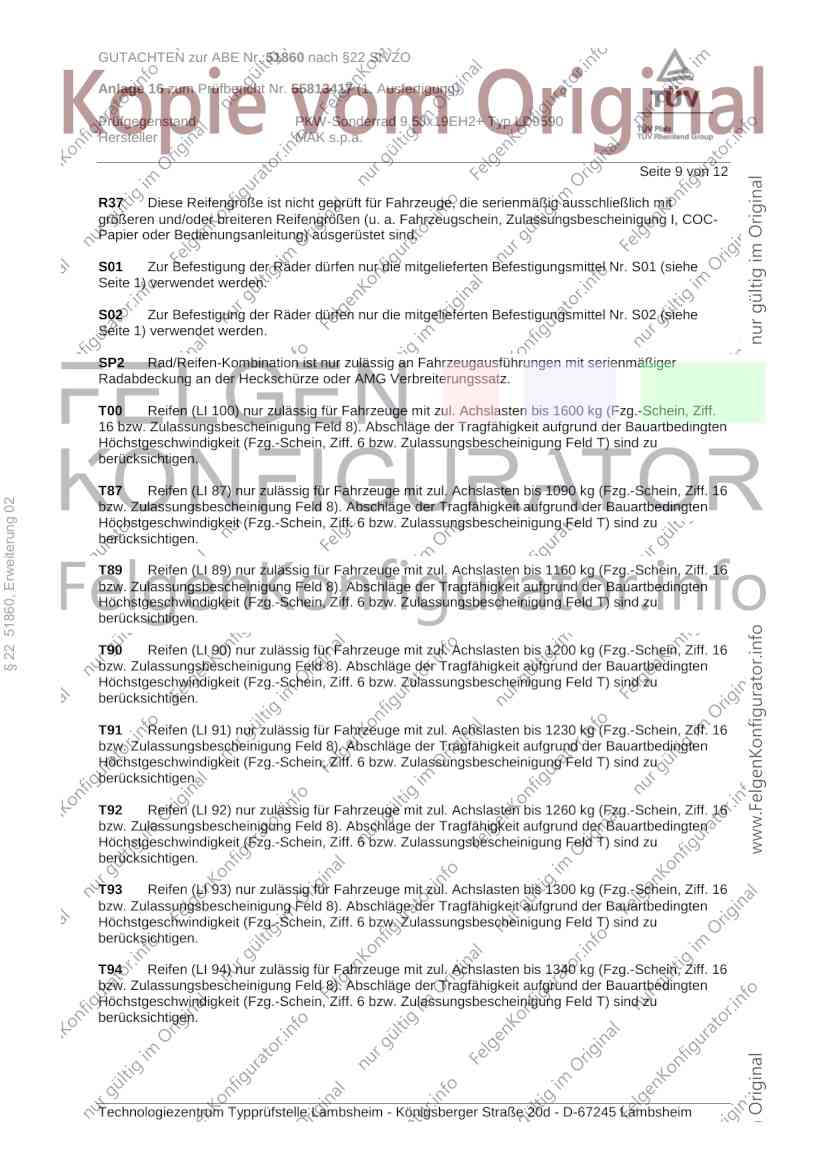

Seite 9 von 12
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
§ 22 51860, Erweiterung 02
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51860 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55813417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx19EH2+ Typ LD9590
Hersteller MAK s.p.a.

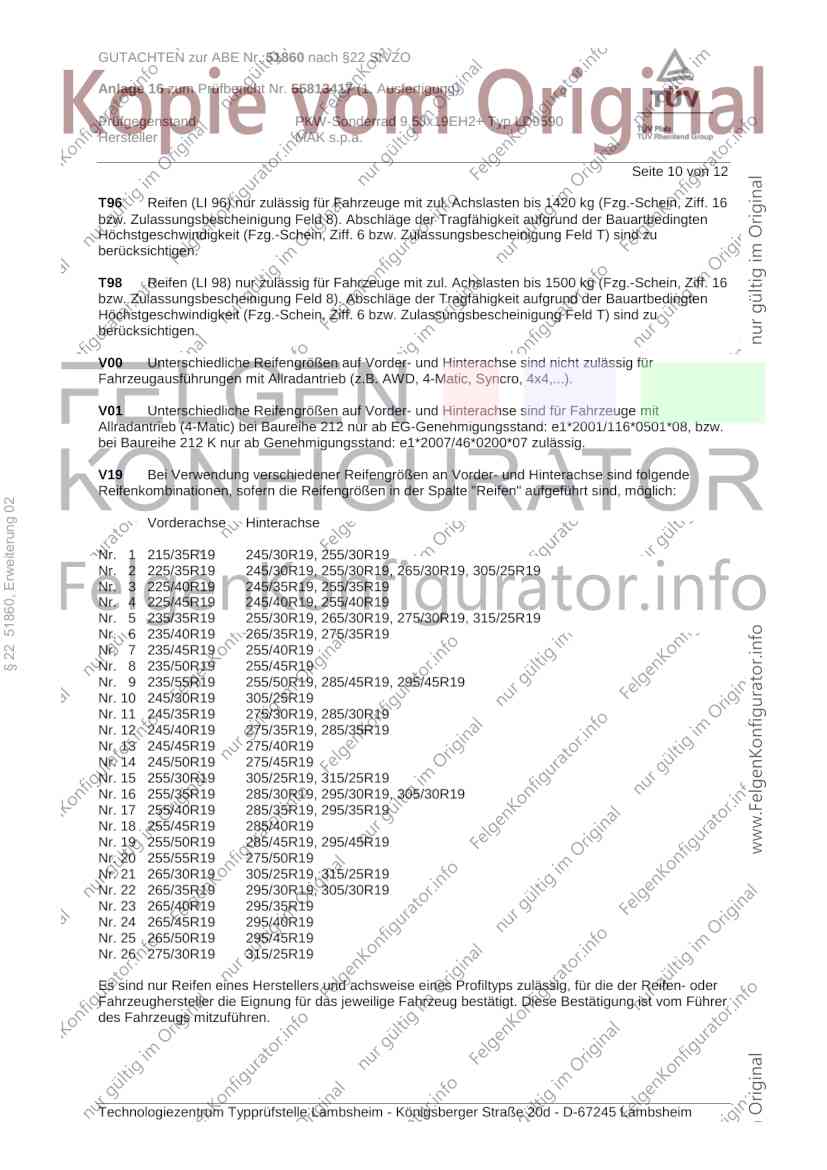

Seite 10 von 12
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
§ 22 51860, Erweiterung 02
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19, 315/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 255/55R19 275/50R19
Nr. 21 265/30R19 305/25R19, 315/25R19
Nr. 22 265/35R19 295/30R19, 305/30R19
Nr. 23 265/40R19 295/35R19
Nr. 24 265/45R19 295/40R19
Nr. 25 265/50R19 295/45R19
Nr. 26 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51860 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55813417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx19EH2+ Typ LD9590
Hersteller MAK s.p.a.

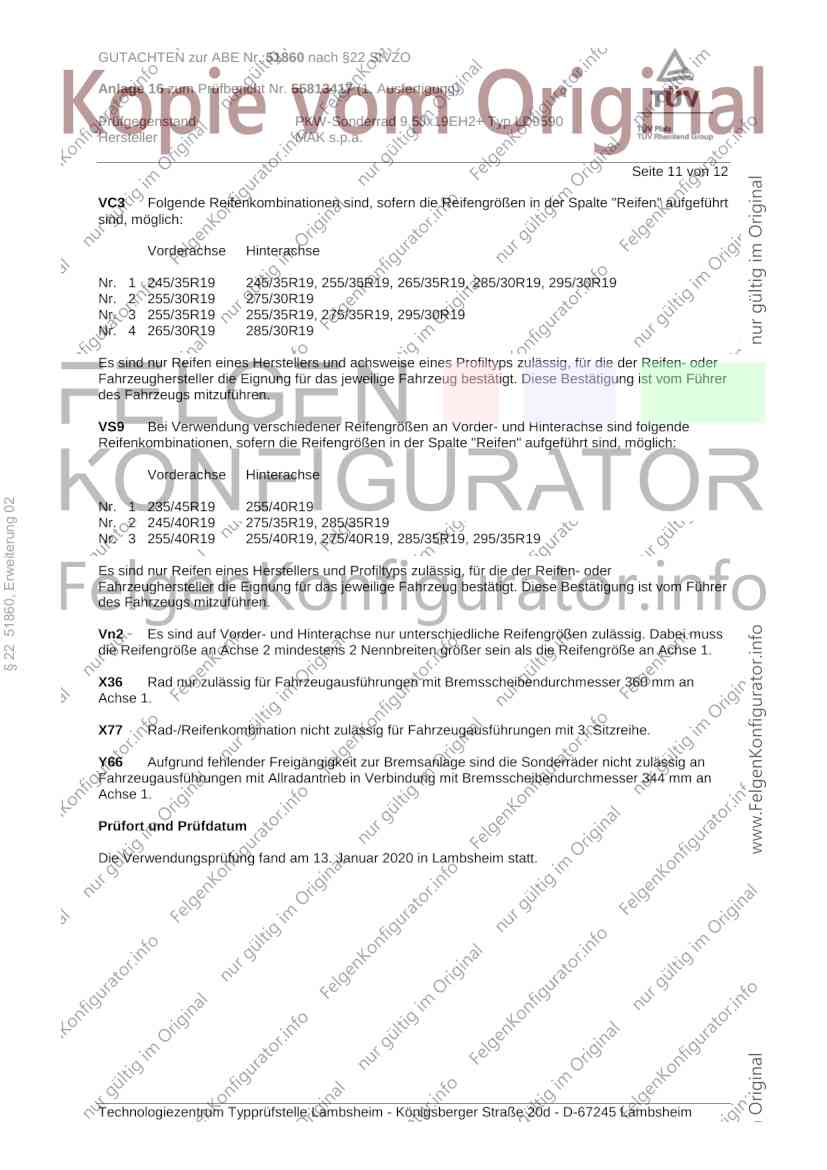

Seite 11 von 12
VC3 Folgende Reifenkombinationen sind, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt
sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R19 245/35R19, 255/35R19, 265/35R19, 285/30R19, 295/30R19
Nr. 2 255/30R19 275/30R19
Nr. 3 255/35R19 255/35R19, 275/35R19, 295/30R19
Nr. 4 265/30R19 285/30R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VS9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
§ 22 51860, Erweiterung 02
Nr. 1 235/45R19 255/40R19
Nr. 2 245/40R19 275/35R19, 285/35R19
Nr. 3 255/40R19 255/40R19, 275/40R19, 285/35R19, 295/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X36 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y66 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugausführungen mit Allradantrieb in Verbindung mit Bremsscheibendurchmesser 344 mm an
Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. Januar 2020 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51860 nach §22 StVZO
Anlage 16 zum Prüfbericht Nr. 55813417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx19EH2+ Typ LD9590
Hersteller MAK s.p.a.
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum November 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. Januar 2020
§ 22 51860, Erweiterung 02
Schmidt 00335461.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
