Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8,5 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 48047*04
special wheels for passenger cars 8,5 J x 19 H2
Genehmigungsnummer: 48047*04
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
Superior Industries Leichtmetallräder Germany GmbH
DE-67098 Bad Dürkheim
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
RL 859
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 48047*04
Approval number:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§22 48047*04
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
23.10.2020
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55032410 (5. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 48047*04
Approval number:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
9, 11, 24 - 28 2. Ausfertigung
1, 4, 10, 12, 13, 18 - 21, 23, 29 3. Ausfertigung
14, 15 4. Ausfertigung
2, 3, 5 - 8, 16, 17 5. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
§22 48047*04
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 48047*04
Approval number:
12. Die Genehmigung wird erweitert
Approval is extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereichs
Update of the range of application
Name und/oder Adresse einer Fertigungsstätte hat sich geändert
Name and/or address of a manufactor plant has changed
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 26.11.2020
Date:
§22 48047*04
16. Unterschrift: Im Auftrag
Signature:
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index

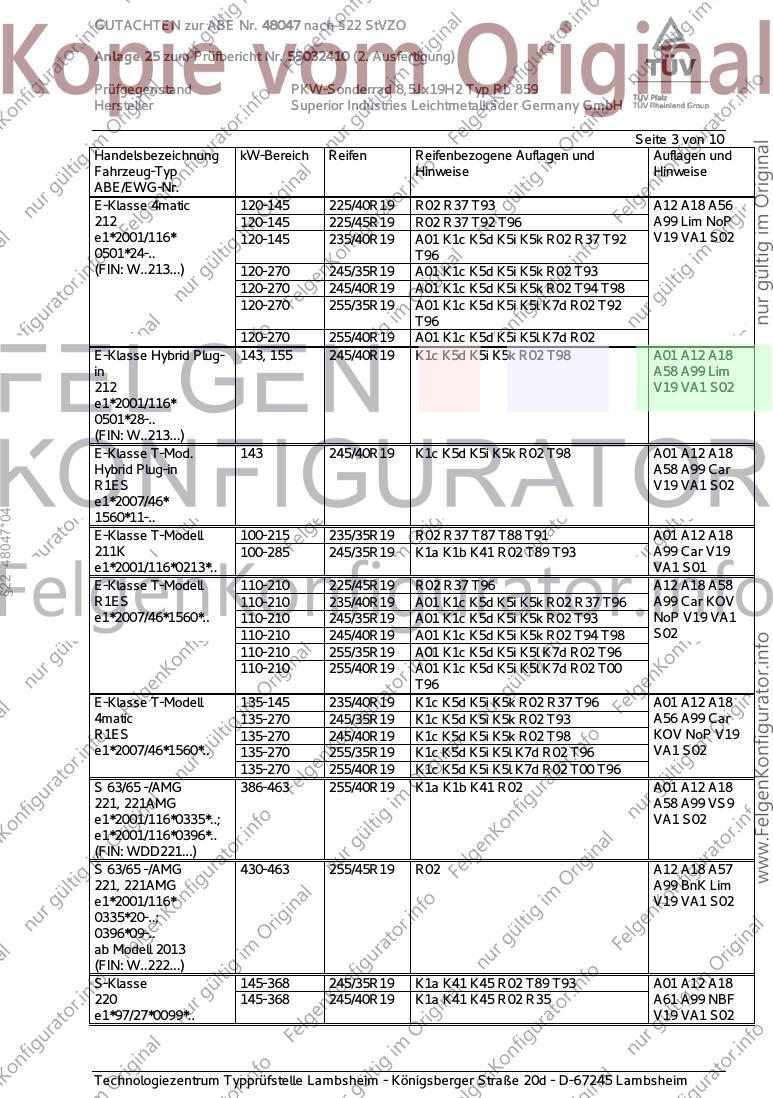

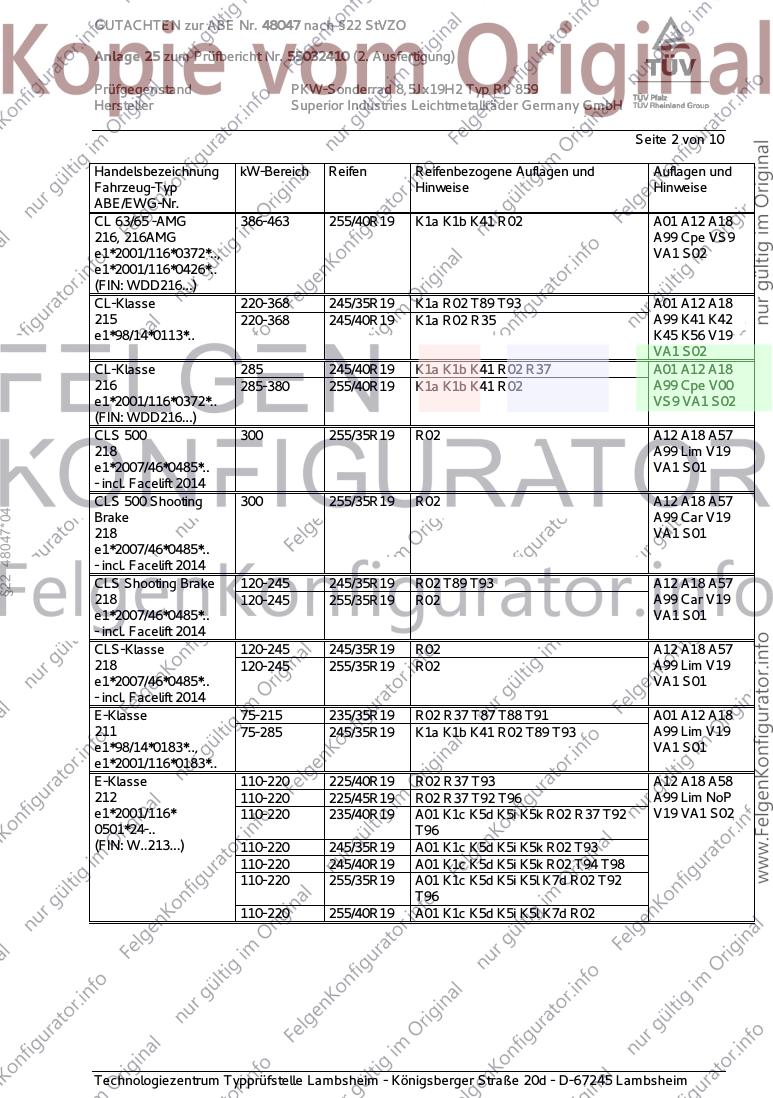

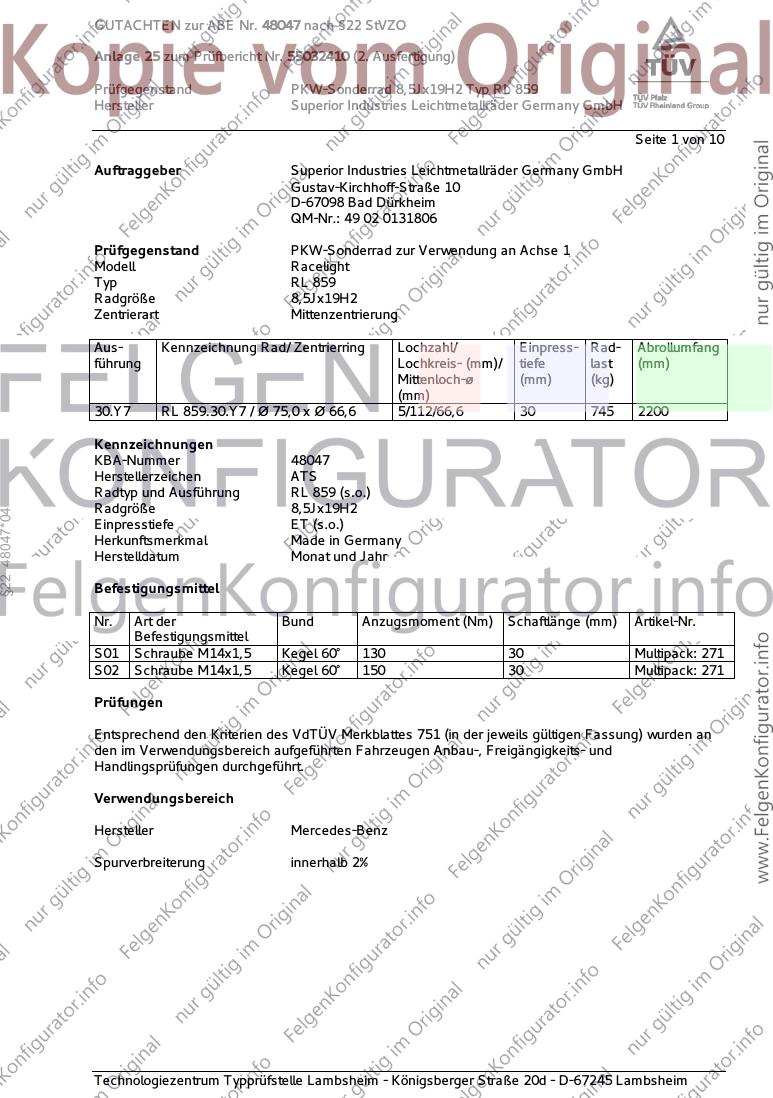

GUTACHTEN zur ABE Nr. 48047 nach §22 StVZO
Anlage 25 zum Prüfbericht Nr. 55032410 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RL 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 10
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0131806
Prüfgegenstand PKW-Sonderrad zur Verwendung an Achse 1
Modell Racelight
Typ RL 859
Radgröße 8,5Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
30.Y7 RL 859.30.Y7 / Ø 75,0 x Ø 66,6 5/112/66,6 30 745 2200
Kennzeichnungen
KBA-Nummer 48047
Herstellerzeichen ATS
Radtyp und Ausführung RL 859 (s.o.)
Radgröße 8,5Jx19H2
§22 48047*04
Einpresstiefe ET (s.o.)
Herkunftsmerkmal Made in Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 130 30 Multipack: 271
S02 Schraube M14x1,5 Kegel 60° 150 30 Multipack: 271
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48047 nach §22 StVZO
Anlage 25 zum Prüfbericht Nr. 55032410 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RL 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL 63/65 -AMG 386-463 255/40R19 K1a K1b K41 R02 A01 A12 A18
216, 216AMG A99 Cpe VS9
e1*2001/116*0372*.., VA1 S02
e1*2001/116*0426*..
(FIN: WDD216...)
CL-Klasse 220-368 245/35R19 K1a R02 T89 T93 A01 A12 A18
215 220-368 245/40R19 K1a R02 R35 A99 K41 K42
e1*98/14*0113*.. K45 K56 V19
VA1 S02
CL-Klasse 285 245/40R19 K1a K1b K41 R02 R37 A01 A12 A18
216 285-380 255/40R19 K1a K1b K41 R02 A99 Cpe V00
e1*2001/116*0372*.. VS9 VA1 S02
(FIN: WDD216...)
CLS 500 300 255/35R19 R02 A12 A18 A57
218 A99 Lim V19
e1*2007/46*0485*.. VA1 S01
- incl. Facelift 2014
CLS 500 Shooting 300 255/35R19 R02 A12 A18 A57
§22 48047*04
Brake A99 Car V19
218 VA1 S01
e1*2007/46*0485*..
- incl. Facelift 2014
CLS Shooting Brake 120-245 245/35R19 R02 T89 T93 A12 A18 A57
218 120-245 255/35R19 R02 A99 Car V19
e1*2007/46*0485*.. VA1 S01
- incl. Facelift 2014
CLS-Klasse 120-245 245/35R19 R02 A12 A18 A57
218 120-245 255/35R19 R02 A99 Lim V19
e1*2007/46*0485*.. VA1 S01
- incl. Facelift 2014
E-Klasse 75-215 235/35R19 R02 R37 T87 T88 T91 A01 A12 A18
211 75-285 245/35R19 K1a K1b K41 R02 T89 T93 A99 Lim V19
e1*98/14*0183*.., VA1 S01
e1*2001/116*0183*..
E-Klasse 110-220 225/40R19 R02 R37 T93 A12 A18 A58
212 110-220 225/45R19 R02 R37 T92 T96 A99 Lim NoP
e1*2001/116* 110-220 235/40R19 A01 K1c K5d K5i K5k R02 R37 T92 V19 VA1 S02
0501*24-.. T96
(FIN: W..213...) 110-220 245/35R19 A01 K1c K5d K5i K5k R02 T93
110-220 245/40R19 A01 K1c K5d K5i K5k R02 T94 T98
110-220 255/35R19 A01 K1c K5d K5i K5l K7d R02 T92
T96
110-220 255/40R19 A01 K1c K5d K5i K5l K7d R02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48047 nach §22 StVZO
Anlage 25 zum Prüfbericht Nr. 55032410 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RL 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 4matic 120-145 225/40R19 R02 R37 T93 A12 A18 A56
212 120-145 225/45R19 R02 R37 T92 T96 A99 Lim NoP
e1*2001/116* 120-145 235/40R19 A01 K1c K5d K5i K5k R02 R37 T92 V19 VA1 S02
0501*24-.. T96
(FIN: W..213...) 120-270 245/35R19 A01 K1c K5d K5i K5k R02 T93
120-270 245/40R19 A01 K1c K5d K5i K5k R02 T94 T98
120-270 255/35R19 A01 K1c K5d K5i K5l K7d R02 T92
T96
120-270 255/40R19 A01 K1c K5d K5i K5l K7d R02
E-Klasse Hybrid Plug- 143, 155 245/40R19 K1c K5d K5i K5k R02 T98 A01 A12 A18
in A58 A99 Lim
212 V19 VA1 S02
e1*2001/116*
0501*28-..
(FIN: W..213...)
E-Klasse T-Mod. 143 245/40R19 K1c K5d K5i K5k R02 T98 A01 A12 A18
Hybrid Plug-in A58 A99 Car
R1ES V19 VA1 S02
e1*2007/46*
§22 48047*04
1560*11-..
E-Klasse T-Modell 100-215 235/35R19 R02 R37 T87 T88 T91 A01 A12 A18
211K 100-285 245/35R19 K1a K1b K41 R02 T89 T93 A99 Car V19
e1*2001/116*0213*.. VA1 S01
E-Klasse T-Modell 110-210 225/45R19 R02 R37 T96 A12 A18 A58
R1ES 110-210 235/40R19 A01 K1c K5d K5i K5k R02 R37 T96 A99 Car KOV
e1*2007/46*1560*.. 110-210 245/35R19 A01 K1c K5d K5i K5k R02 T93 NoP V19 VA1
110-210 245/40R19 A01 K1c K5d K5i K5k R02 T94 T98 S02
110-210 255/35R19 A01 K1c K5d K5i K5l K7d R02 T96
110-210 255/40R19 A01 K1c K5d K5i K5l K7d R02 T00
T96
E-Klasse T-Modell 135-145 235/40R19 K1c K5d K5i K5k R02 R37 T96 A01 A12 A18
4matic 135-270 245/35R19 K1c K5d K5i K5k R02 T93 A56 A99 Car
R1ES 135-270 245/40R19 K1c K5d K5i K5k R02 T98 KOV NoP V19
e1*2007/46*1560*.. 135-270 255/35R19 K1c K5d K5i K5l K7d R02 T96 VA1 S02
135-270 255/40R19 K1c K5d K5i K5l K7d R02 T00 T96
S 63/65 -/AMG 386-463 255/40R19 K1a K1b K41 R02 A01 A12 A18
221, 221AMG A58 A99 VS9
e1*2001/116*0335*..; VA1 S02
e1*2001/116*0396*..
(FIN: WDD221...)
S 63/65 -/AMG 430-463 255/45R19 R02 A12 A18 A57
221, 221AMG A99 BnK Lim
e1*2001/116* V19 VA1 S02
0335*20-..;
0396*09-..
ab Modell 2013
(FIN: W..222...)
S-Klasse 145-368 245/35R19 K1a K41 K45 R02 T89 T93 A01 A12 A18
220 145-368 245/40R19 K1a K41 K45 R02 R35 A61 A99 NBF
e1*97/27*0099*.. V19 VA1 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48047 nach §22 StVZO
Anlage 25 zum Prüfbericht Nr. 55032410 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RL 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 150-285 245/40R19 R02 R37 A01 A12 A18
221 150-380 255/40R19 K1a K1b K41 R02 A99 V00 VS9
e1*2001/116*0335*.. VA1 S02
(FIN: WDD221...)
S-Klasse 150-345 245/45R19 R02 A12 A18 A57
222, 221 150-345 255/40R19 R02 A99 BnK Lim
e1*2007/46*0960*..; 150-345 255/45R19 R02 NoP V19 VA1
e1*2001/116* S02
0335*19-..
ab Modell 2013
(FIN: W..222...)
S-Klasse 270-345 245/45R19 R02 A12 A18 A57
Coupé/Cabrio 270-345 255/40R19 R02 A99 Cbo Cpe
221 V19 VA1 S02
e1*2001/116*
0335*23-..
(FIN: W..217...)
SL 170-285 255/35R19 R02 A12 A18 A99
230 V19 VA1 S01
§22 48047*04
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
SL 225-335 255/35R19 R02 A12 A18 A99
230, 231 V19 X36 VA1
e1*2007/46*0803*..; S01
e1*98/14*0169*19-23
Baureihe 231
(FIN: W..231...)
SL 600 368,380 255/35R19 R02 A12 A18 A99
230 V19 VA1 S01
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48047 nach §22 StVZO
Anlage 25 zum Prüfbericht Nr. 55032410 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RL 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 5 von 10

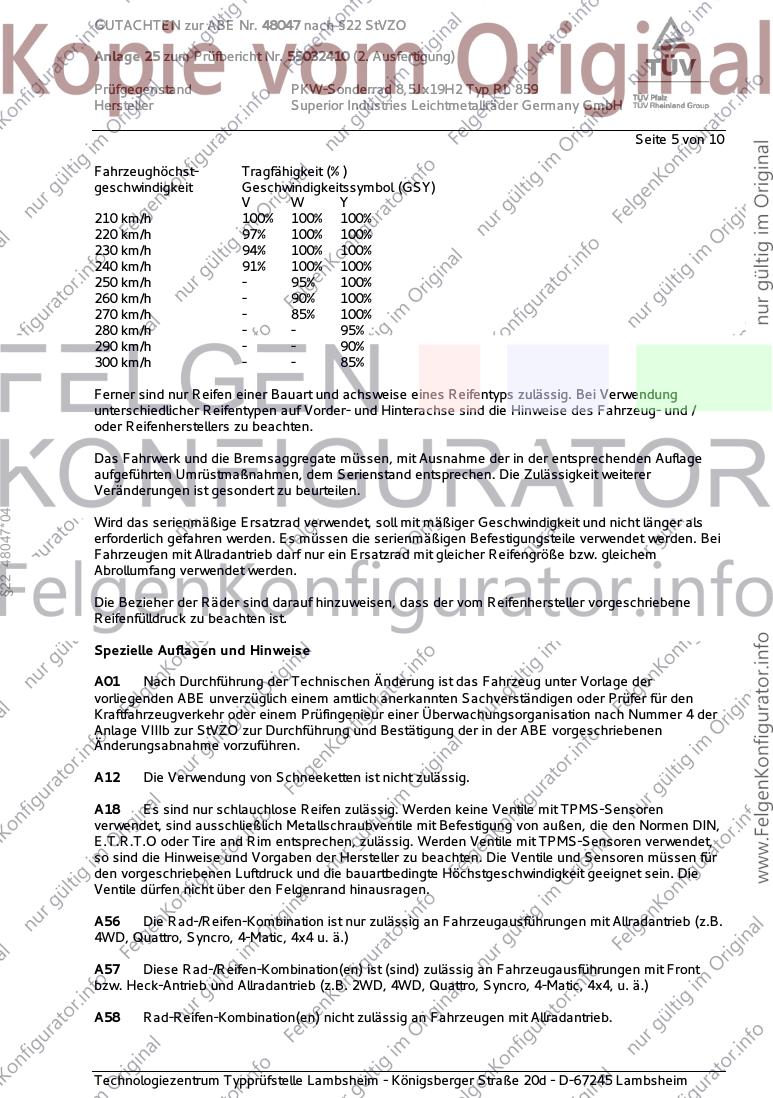

Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
§22 48047*04
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48047 nach §22 StVZO
Anlage 25 zum Prüfbericht Nr. 55032410 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RL 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 6 von 10
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.

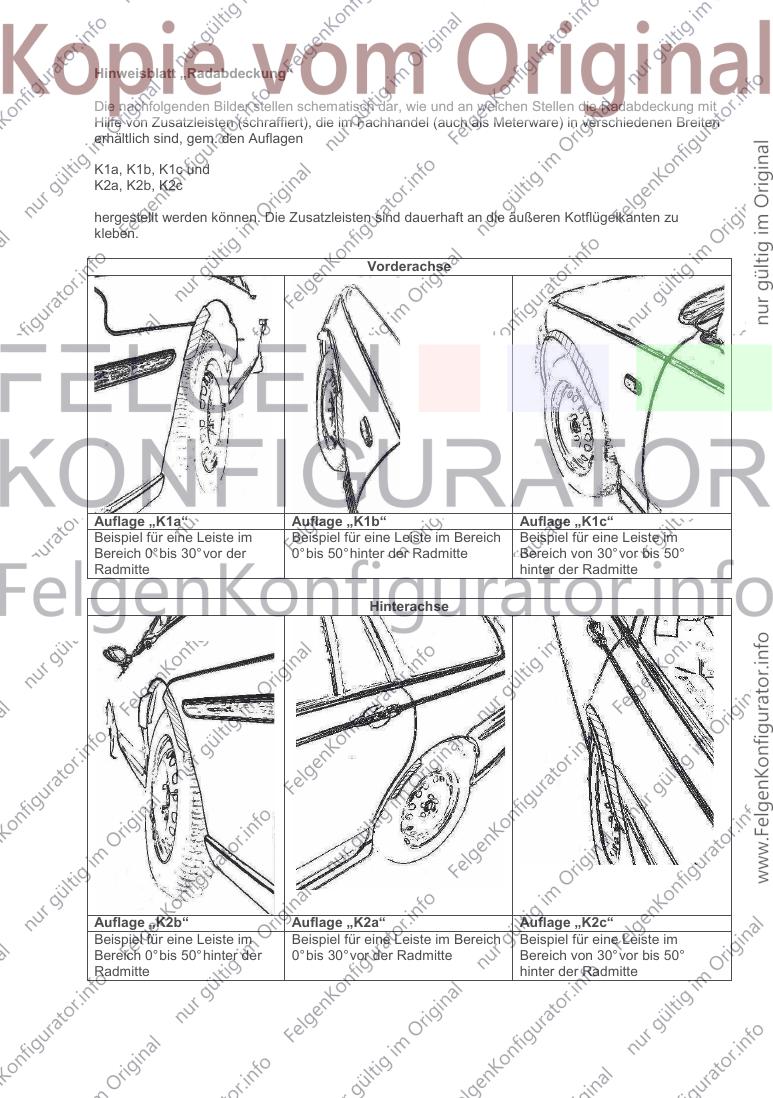

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
§22 48047*04
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48047 nach §22 StVZO
Anlage 25 zum Prüfbericht Nr. 55032410 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RL 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 7 von 10

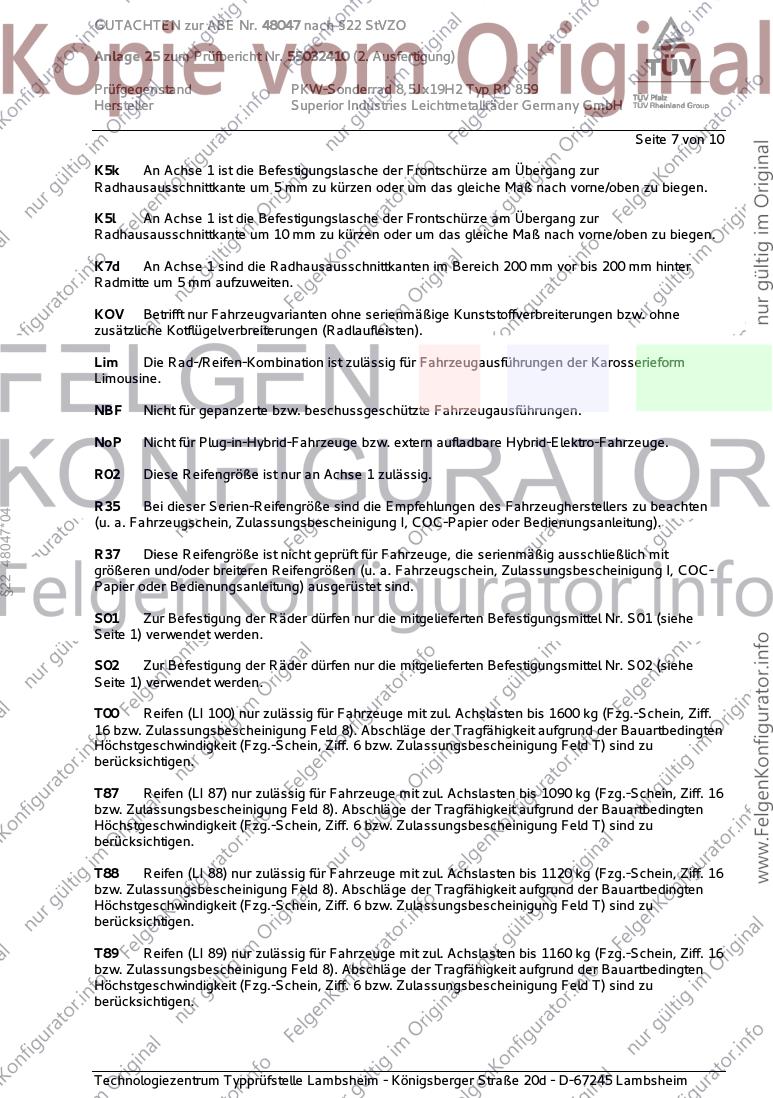

K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoP Nicht für Plug-in-Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
§22 48047*04
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48047 nach §22 StVZO
Anlage 25 zum Prüfbericht Nr. 55032410 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RL 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 8 von 10

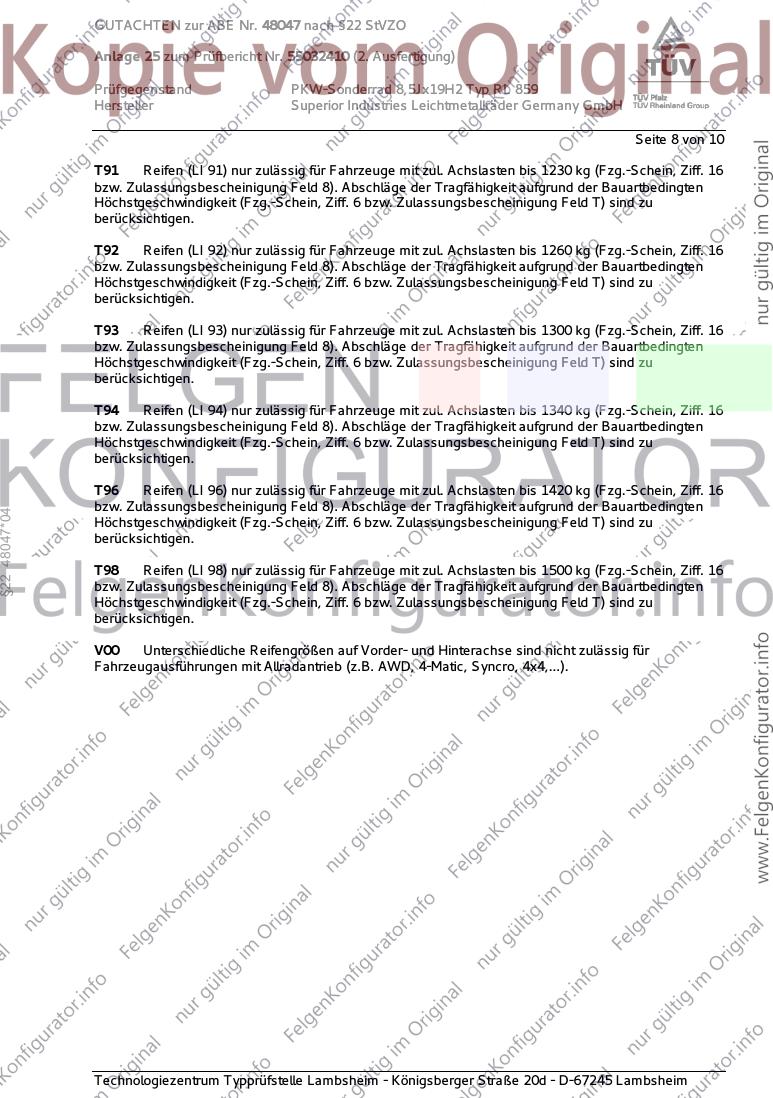

T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 48047*04
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48047 nach §22 StVZO
Anlage 25 zum Prüfbericht Nr. 55032410 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RL 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 9 von 10
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19
Nr. 9 235/50R19 255/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
§22 48047*04
des Fahrzeugs mitzuführen.
VA1 Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 1 sind nur
zulässig in Verbindung mit den in Anlage 8, Gutachten Nummer 55031710, Ausfertigung 2 (RADTYP
RL 1009) für die Achse 2 genannten Rad-Reifenkombinationen. Es gelten die jeweiligen Auflagen und
Hinweise.
VS9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/45R19 255/40R19
Nr. 2 245/40R19 275/35R19, 285/35R19
Nr. 3 255/40R19 255/40R19, 275/40R19, 285/35R19, 295/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48047 nach §22 StVZO
Anlage 25 zum Prüfbericht Nr. 55032410 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RL 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 10 von 10
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. Oktober 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum September 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§22 48047*04
Lambsheim, 21. Oktober 2020
Blauth 00354126.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Bad Dürkheim, 13.05.2019

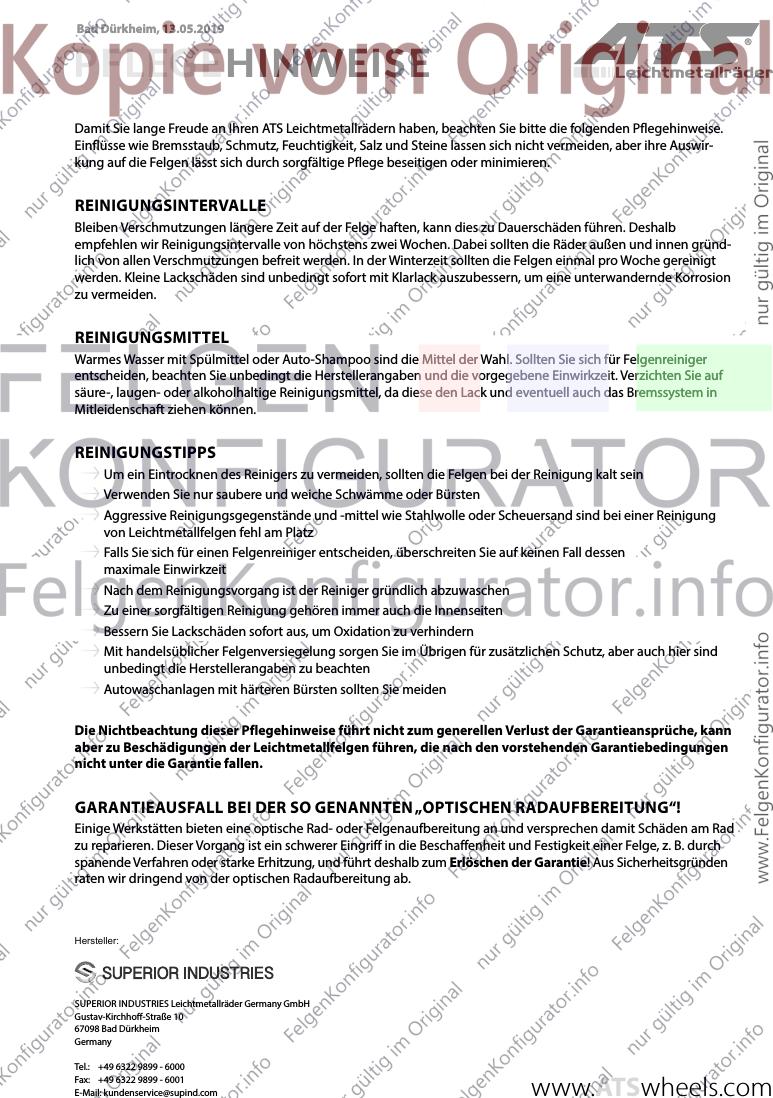

PFLEGEHINWEISE
Damit Sie lange Freude an Ihren ATS Leichtmetallrädern haben, beachten Sie bitte die folgenden Pflegehinweise.
Einflüsse wie Bremsstaub, Schmutz, Feuchtigkeit, Salz und Steine lassen sich nicht vermeiden, aber ihre Auswir-
kung auf die Felgen lässt sich durch sorgfältige Pflege beseitigen oder minimieren.
REINIGUNGSINTERVALLE
Bleiben Verschmutzungen längere Zeit auf der Felge haften, kann dies zu Dauerschäden führen. Deshalb
empfehlen wir Reinigungsintervalle von höchstens zwei Wochen. Dabei sollten die Räder außen und innen gründ-
lich von allen Verschmutzungen befreit werden. In der Winterzeit sollten die Felgen einmal pro Woche gereinigt
werden. Kleine Lackschäden sind unbedingt sofort mit Klarlack auszubessern, um eine unterwandernde Korrosion
zu vermeiden.
REINIGUNGSMITTEL
Warmes Wasser mit Spülmittel oder Auto-Shampoo sind die Mittel der Wahl. Sollten Sie sich für Felgenreiniger
entscheiden, beachten Sie unbedingt die Herstellerangaben und die vorgegebene Einwirkzeit. Verzichten Sie auf
säure-, laugen- oder alkoholhaltige Reinigungsmittel, da diese den Lack und eventuell auch das Bremssystem in
Mitleidenschaft ziehen können.
REINIGUNGSTIPPS
Um ein Eintrocknen des Reinigers zu vermeiden, sollten die Felgen bei der Reinigung kalt sein
Verwenden Sie nur saubere und weiche Schwämme oder Bürsten
Aggressive Reinigungsgegenstände und -mittel wie Stahlwolle oder Scheuersand sind bei einer Reinigung
von Leichtmetallfelgen fehl am Platz
Falls Sie sich für einen Felgenreiniger entscheiden, überschreiten Sie auf keinen Fall dessen
maximale Einwirkzeit
Nach dem Reinigungsvorgang ist der Reiniger gründlich abzuwaschen
Zu einer sorgfältigen Reinigung gehören immer auch die Innenseiten
Bessern Sie Lackschäden sofort aus, um Oxidation zu verhindern
Mit handelsüblicher Felgenversiegelung sorgen Sie im Übrigen für zusätzlichen Schutz, aber auch hier sind
unbedingt die Herstellerangaben zu beachten
Autowaschanlagen mit härteren Bürsten sollten Sie meiden
Die Nichtbeachtung dieser Pflegehinweise führt nicht zum generellen Verlust der Garantieansprüche, kann
aber zu Beschädigungen der Leichtmetallfelgen führen, die nach den vorstehenden Garantiebedingungen
nicht unter die Garantie fallen.
GARANTIEAUSFALL BEI DER SO GENANNTEN „OPTISCHEN RADAUFBEREITUNG“!
Einige Werkstätten bieten eine optische Rad- oder Felgenaufbereitung an und versprechen damit Schäden am Rad
zu reparieren. Dieser Vorgang ist ein schwerer Eingriff in die Beschaffenheit und Festigkeit einer Felge, z. B. durch
spanende Verfahren oder starke Erhitzung, und führt deshalb zum Erlöschen der Garantie! Aus Sicherheitsgründen
raten wir dringend von der optischen Radaufbereitung ab.
Hersteller:
SUPERIOR INDUSTRIES Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
67098 Bad Dürkheim
Germany
Tel.: +49 6322 9899 - 6000
Fax: +49 6322 9899 - 6001
E-Mail: kundenservice@supind.com www.ATSwheels.com
Bad Dürkheim, Germany, May 13, 2019

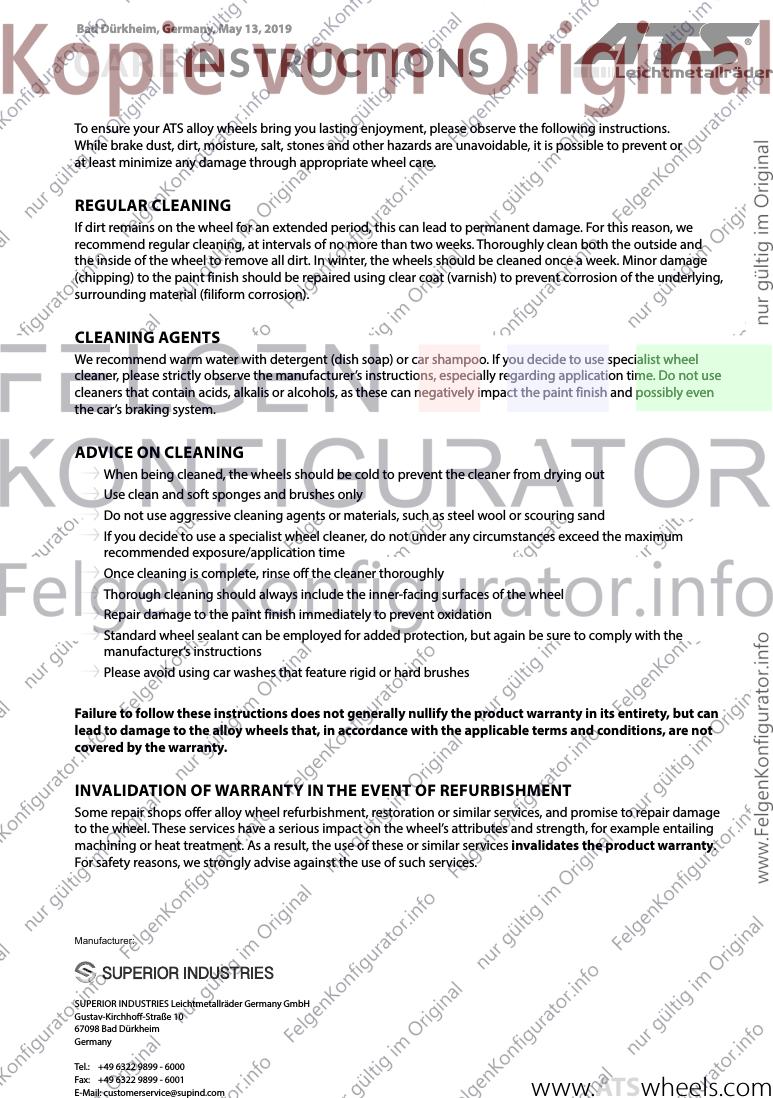

CAREINSTRUCTIONS
To ensure your ATS alloy wheels bring you lasting enjoyment, please observe the following instructions.
While brake dust, dirt, moisture, salt, stones and other hazards are unavoidable, it is possible to prevent or
at least minimize any damage through appropriate wheel care.
REGULAR CLEANING
If dirt remains on the wheel for an extended period, this can lead to permanent damage. For this reason, we
recommend regular cleaning, at intervals of no more than two weeks. Thoroughly clean both the outside and
the inside of the wheel to remove all dirt. In winter, the wheels should be cleaned once a week. Minor damage
(chipping) to the paint finish should be repaired using clear coat (varnish) to prevent corrosion of the underlying,
surrounding material (filiform corrosion).
CLEANING AGENTS
We recommend warm water with detergent (dish soap) or car shampoo. If you decide to use specialist wheel
cleaner, please strictly observe the manufacturer’s instructions, especially regarding application time. Do not use
cleaners that contain acids, alkalis or alcohols, as these can negatively impact the paint finish and possibly even
the car’s braking system.
ADVICE ON CLEANING
When being cleaned, the wheels should be cold to prevent the cleaner from drying out
Use clean and soft sponges and brushes only
Do not use aggressive cleaning agents or materials, such as steel wool or scouring sand
If you decide to use a specialist wheel cleaner, do not under any circumstances exceed the maximum
recommended exposure/application time
Once cleaning is complete, rinse off the cleaner thoroughly
Thorough cleaning should always include the inner-facing surfaces of the wheel
Repair damage to the paint finish immediately to prevent oxidation
Standard wheel sealant can be employed for added protection, but again be sure to comply with the
manufacturer’s instructions
Please avoid using car washes that feature rigid or hard brushes
Failure to follow these instructions does not generally nullify the product warranty in its entirety, but can
lead to damage to the alloy wheels that, in accordance with the applicable terms and conditions, are not
covered by the warranty.
INVALIDATION OF WARRANTY IN THE EVENT OF REFURBISHMENT
Some repair shops offer alloy wheel refurbishment, restoration or similar services, and promise to repair damage
to the wheel. These services have a serious impact on the wheel’s attributes and strength, for example entailing
machining or heat treatment. As a result, the use of these or similar services invalidates the product warranty.
For safety reasons, we strongly advise against the use of such services.
Manufacturer:
SUPERIOR INDUSTRIES Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
67098 Bad Dürkheim
Germany
Tel.: +49 6322 9899 - 6000
Fax: +49 6322 9899 - 6001
E-Mail: customerservice@supind.com www.ATSwheels.com
