Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a
Seite : 1 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R9905
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: 54R9905.27
Radausführungskennz.: 54R9905.27
Radgröße: 9Jx19H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,00 mm
Zentrierart: Mittenzentrierung
Zentrierring: 3 Ø76 Ø66.45
geprüfte Radlast: *) 930 kg
Reifenabrollumfang: 2500 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: MERCEDES
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kugel Ø26 mm, Gewinde M14x1,5, ZP50706 130 Nm
Schaftlänge 28 mm
BF2 1+2 Radschraube, Kugel Ø26 mm, Gewinde M14x1,5, ZP50706 150 Nm
Schaftlänge 28 mm
BF3 1+2 Radschraube, Kugel Ø26 mm, Gewinde M14x1,5, ZP50705 130 Nm
Schaftlänge 27,5 mm
BF4 1+2 Radschraube, Kugel Ø26 mm, Gewinde M14x1,5, ZP50706 175 Nm
Schaftlänge 28 mm
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a
Seite : 2 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
176 e1*2007/46*0928*..
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 155 Mercedes A-Klasse 225/35R19 A01) bis A10)
(Beim Typ 245G nur BF1) E93) E100) K01) K04)
zulässig an K13) K25) K28) K103)
Fahrzeugausführungen
ab EG-Genehmigungs-
Nr.
e1*2001/116*0470*04)
Typ(en): ABE / EG-Genehmigung(en):
176 e1*2007/46*0928*..
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 160 Mercedes A-Klasse 225/35R19 A01) bis A10)
(Frontantrieb und K04) N235) BF1) E95) E100) K01) K13)
Allrad; Beim Typ 245G K25) K28) K103)
nur zulässig an 245/30R19
Fahrzeugausführungen K02)
ab EG-Genehmigungs-
Nr.
e1*2001/116*0470*04)
Typ(en): ABE / EG-Genehmigung(en):
F2A e1*2007/46*1829*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
285 bis 310 Mercedes A-Klasse AMG 245/35R19 A01) bis A10)
A 45, AMG A 45 S BF1) K01) K04) K14) K23)
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
246 e1*2007/46*0751*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 155 Mercedes B- Klasse 225/35R19 A01) bis A10)
(Beim Typ 245G nur BF1) E100) K01) K04) K13)
zulässig an K20) K22) K25) K28) K103)
Fahrzeugausführungen
ab EG-Genehmigungs-
Nr.
e1*2001/116*0470*04)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a
Seite : 3 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
115 bis 225 Mercedes C-Klasse 225/35R19 A01) bis A10)
(Coupe, C204) BF1) E110) G9R) K01) K04)
K13) K21) N235)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R19 255/30R19 A01) bis A10)
K01) K13) K02) K21) K106) BF1) E110) V00)
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 245 Mercedes C-Klasse 225/35R19 A01) bis A10)
(Coupe C205, Cabrio A94) N235) T88) BF1) E110a) K01)
A205)
225/35R19 M+S
A94) T88)
225/40R19
K122) N235)
225/40R19 M+S
K122)
235/35R19
A94a) K132) N245)
235/35R19 M+S
A94a) K132)
245/35R19
K122) K132)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R19 255/30R19 A01) bis A10)
K01) T88) A94) K04) K132) BF1) E110a) V00)
225/40R19 245/35R19 A01) bis A10)
K01) K122) K132) BF1) E110a)
235/35R19 265/30R19 A01) bis A10)
K01) A94a) K02) K28) BF1) E110a) V00)
K122) K132)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a
Seite : 4 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 245 Mercedes C-Klasse 225/35R19 A01) bis A10)
(Limousine, W205) N235) T88) BF1) E103) K01) K04)
225/35R19 M+S
T88)
225/40R19
GAZ) K122) N235) T93)
225/40R19 M+S
GAZ) K122) T93)
235/35R19
N245) T91)
235/35R19 M+S
T91)
245/35R19
K122) T93)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R19 255/30R19 A01) bis A10)
K01) T88) K04) T91) BF1) E103) V00)
225/35R19 265/30R19 A01) bis A10)
K01) T88) K02) K122) T93) BF1) E103) V00)
225/40R19 245/35R19 A01) bis A10)
K01) K04) K122) T93) BF1) E103)
235/35R19 265/30R19 A01) bis A10)
K01) K02) K122) T93) BF1) E103) V00)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a
Seite : 5 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
204K e1*2001/116*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 245 Mercedes C-Klasse 225/40R19 A01) bis A10)
(Kombi, S205) GCW) K122) N235) T93) BF1) E103) K01) K04)
225/40R19 M+S
GCW) K122) T93)
235/35R19
GCT) N245) T91)
235/35R19 M+S
GCT) T91)
245/35R19
GCT) K122) T93)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R19 255/30R19 A01) bis A10)
K01) T88) K04) T91) BF1) E103) V00)
225/35R19 265/30R19 A01) bis A10)
K01) T88) K02) K122) T93) BF1) E103) V00)
225/40R19 245/35R19 A01) bis A10)
K01) K04) K122) T93) BF1) E103) GCT)
235/35R19 265/30R19 A01) bis A10)
K01) K02) K122) T93) BF1) E103) V00)
Typ(en): ABE / EG-Genehmigung(en):
216 e1*2001/116*0372*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
285 Mercedes CL 255/40R19 A02) bis A10)
(Ausführungen mit BF1)
kleinsten Serienreifen
in 17-Zoll und
Heckantrieb)
Typ(en): ABE / EG-Genehmigung(en):
216 e1*2001/116*0372*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
285 Mercedes CL 255/40R19 A02) bis A10)
(Ausführungen mit BF1)
kleinsten Serienreifen
in 17-Zoll und 4-MATIC)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a
Seite : 6 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
216 e1*2001/116*0372*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
320 bis 380 Mercedes CL 255/40R19 A02) bis A10)
(Ausführungen mit N265) BF2)
kleinsten Serienreifen
in 18-Zoll und 255/40R19 M+S
Heckantrieb)
Typ(en): ABE / EG-Genehmigung(en):
216 e1*2001/116*0372*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
320 Mercedes CL 255/40R19 A02) bis A10)
(Ausführungen mit BF1)
kleinsten Serienreifen
in 18-Zoll und 4-MATIC)
Typ(en): ABE / EG-Genehmigung(en):
216 e1*2001/116*0372*..
216 AMG e1*2001/116*0426*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
386 bis 463 Mercedes CL AMG 255/40R19 M+S A02) bis A10)
BF1)
Typ(en): ABE / EG-Genehmigung(en):
117 e1*2007/46*1007*..
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 155 Mercedes CLA-Klasse 225/35R19 A01) bis A10)
(Limousine, Kombi) BF1) E93a) E100) K01)
K04) K13) K25) K28)
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 160 Mercedes CLA-Klasse 245/30R19 A01) bis A10)
(Limousine, Kombi; Serie BF1) E95a) K01) K02) K13)
auch 235/40R18 ) K25) K28) K103)
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
245G AMG e1*2007/46*1207*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
265 bis 280 Mercedes CLA- Klasse 245/30R19 A01) bis A10)
CLA 45 AMG BF1) K01) K02) K13) K25)
(Limousine, Kombi) K28) K103)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a
Seite : 7 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
F2CLA e1*2007/46*1912*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
285 bis 310 Mercedes CLA 45 235/35R19 A01) bis A10)
AMG , CLA AMG 45 S BF1) K14)
(Limousine, Kombi)
Typ(en): ABE / EG-Genehmigung(en):
207 e1*2001/116*0502*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 285 Mercedes E-Klasse 225/35R19 A02) bis A10)
(Coupe, Cabrio; A94a) G5C) N235) T88) BF1) EB1)
Ausführungen mit
kleinsten Serienreifen 235/35R19
in 16Zoll oder 17Zoll) G4Y) N245) T91)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R19 245/30R19 A01) bis A10)
N235) T88) K04) N255) T89) BF1) EB1) V00)
225/35R19 255/30R19 A01) bis A10)
N235) T88) K04) K15) T91) BF1) EB1) V00)
225/35R19 265/30R19 A01) bis A10)
N235) T88) K04) K15) K26) BF1) EB1) G5B) V00)
235/35R19 255/30R19 A01) bis A10)
K04) K15) T91) BF1) EB1) V00)
235/35R19 265/30R19 A01) bis A10)
K04) K15) K26) BF1) EB1) G5B) V00)
Typ(en): ABE / EG-Genehmigung(en):
207 e1*2001/116*0502*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
300 Mercedes E-Klasse 235/35R19 A02) bis A10)
(Coupe, Cabrio; BF1) EB1) N245)
Ausführungen mit zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
kleinsten Serienreifen vorne hinten
in 18Zoll)
235/35R19 255/30R19 A01) bis A10)
K04) K15) BF1) EB1) V00)
235/35R19 265/30R19 A01) bis A10)
K04) K15) K26) BF1) EB1) V00)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a
Seite : 8 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
R1EC e1*2007/46*1666*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 220 Mercedes E-Klasse 235/40R19 A02) bis A10)
(Coupe, Cabrio; A94) BF2)
Ausführungen mit
kleinsten Serienreifen 245/35R19
ab 225/..) A94)
245/40R19
A94a)
255/35R19
A94a)
255/40R19
265/35R19
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
245/40R19 275/35R19 A02) bis A10)
BF2)
Typ(en): ABE / EG-Genehmigung(en):
R1EC e1*2007/46*1666*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 270 Mercedes E-Klasse 245/35R19 A02) bis A10)
(Coupe, Cabrio; A94) N255) BF2)
Ausführungen mit
kleinsten Serienreifen 245/40R19
ab 245/..) A94a) N255)
255/35R19
A94a) N265)
255/40R19
N265)
265/35R19
N275)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
245/40R19 275/35R19 A02) bis A10)
BF2)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a
Seite : 9 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
211 E1*2001/116*0183*.., e1*98/14*0183*..
211G e1*2001/116*0274*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 285 Mercedes E-Klasse 235/35R19 A02) bis A10)
(Limousine ) N245) BF1) T91)
235/35R19 M+S
W245)
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
212G e1*2007/46*0484*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 225 Mercedes E-Klasse 225/35R19 A01) bis A10)
(W212, Limousine, K03) T88) BF1) E111) EB1)
Ausführungen mit
kleinsten Serienreifen 235/35R19
in 16Zoll) K01) T91)
255/30R19
K01) K04) T91)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R19 255/30R19 A01) bis A10)
K03) T88) K04) T91) BF1) E111) EB1) V00)
225/35R19 265/30R19 A01) bis A10)
K03) T88) K02) BF1) E111) EB1) V00)
235/35R19 255/30R19 A01) bis A10)
K01) K04) T91) BF1) E111) EB1) V00)
235/35R19 265/30R19 A01) bis A10)
K01) K02) BF1) E111) EB1) V00)
235/35R19 275/30R19 A01) bis A10)
K01) K02) K67) BF1) E111) EB1) V00)
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
125 bis 300 Mercedes E-Klasse 255/30R19 A01) bis A10)
(W212, Limousine, BF1) E111) EB1) K01) K04)
Ausführungen mit T91)
kleinsten Serienreifen
in 17Zoll oder 18Zoll)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a
Seite : 10 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
212K e1*2007/46*0200*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) vorne hinten
100 bis 225 Mercedes E-Klasse 235/35R19 275/30R19 A01) bis A10)
(S212, Kombi, K01) K02) K67) T96) BF1) E111) EB1) V00)
Ausführungen mit
kleinsten Serienreifen
225/..)
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 270 Mercedes E-Klasse 225/40R19 A02) bis A10)
(W213, Limousine) A94) N235) T93) BF2) E111a)
235/40R19
A94a) N245) T95)
245/35R19
A01) A94) K01) N255) T93)
245/40R19
A01) K01) N255)
255/35R19
A01) A94a) K01) N265) T96)
255/40R19
A01) GA2) K01) N265)
265/35R19
A01) K01) K04) N275)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/40R19 255/35R19 A02) bis A10)
N235) A94a) N265) T96) BF2) E111a) V00)
235/40R19 265/35R19 A01) bis A10)
N245) K04) N275) BF2) E111a) V00)
245/40R19 275/35R19 A01) bis A10)
K01) K04) BF2) E111a)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a
Seite : 11 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
R1ES e1*2007/46*1560*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 270 Mercedes E-Klasse 235/40R19 A02) bis A10)
(S213, Kombi) A94a) N245) T95) BF2)
245/40R19
A01) K01) N255) T98)
255/35R19
A01) A94a) K01) N265) T96)
255/40R19
A01) GA2) K01) N265)
265/35R19
A01) K01) K04) N275) T98)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
245/40R19 275/35R19 A01) bis A10)
K01) K04) BF2)
Typ(en): ABE / EG-Genehmigung(en):
R1ES e1*2007/46*1560*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
143 bis 250 Mercedes E-Klasse All- 245/40R19 A02) bis A10)
Terrain BF2)
245/45R19
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
245/45R19 275/40R19 A01) bis A10)
K133) BF2) V00)
Typ(en): ABE / EG-Genehmigung(en):
164G e1*2001/116*0340*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 285 Mercedes GL- Klasse 265/55R19 A01) bis A10)
N275) BF2) ER1) K01) K04)
265/55R19 M+S
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a
Seite : 12 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
166 e1*2007/46*0598*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
190 bis 335 Mercedes GL- Klasse, 265/55R19 A01) bis A10)
GLS N275) BF2) EF0) ER1) K01) K02)
(Ausführungen ohne
serienmäßige 275/50R19
Radhausverbreiterung)
275/55R19
K112) K113)
Typ(en): ABE / EG-Genehmigung(en):
166 e1*2007/46*0598*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
190 bis 335 Mercedes GL- Klasse, 265/55R19 A02) bis A10)
GLS N275) BF2) EF0) ER1)
(Ausführungen mit
serienmäßiger 275/50R19
Radhausverbreiterung A01) K01)
und Serienreifen
295/40R21) 275/55R19
A01) K01) K112) K113)
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 155 Mercedes GLA 235/40R19 A01) bis A10)
BF1) K118)
235/45R19
K120)
245/40R19
K120)
255/40R19
K01) K119) K120)
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
265 bis 280 Mercedes GLA45 AMG 235/45R19 A01) bis A10)
BF1) K118) K120)
245/40R19
255/40R19
K01) K119)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a
Seite : 13 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 165 Mercedes GLA 245/45R19 A01) bis A10)
(H247) BF1) K01) K02)
255/45R19
K120)
275/40R19
K120)
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 165 Mercedes GLB 245/45R19 A01) bis A10)
(X247) BF1) K01) K02)
255/45R19
K120)
275/40R19
K120)
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
270 bis 287 Mercedes GLC 43 255/45R19 A02) bis A10)
AMG, GLC 43 AMG BF2)
Coupe
(X253, C253)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a
Seite : 14 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 225 Mercedes GLK 235/45R19 A01) bis A10)
K04) BF3)
245/45R19
K01) K04)
255/45R19
K01) K02)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/45R19 265/40R19 A01) bis A10)
K02) BF3) V00)
235/45R19 275/40R19 A01) bis A10)
K02) BF3) V00)
245/45R19 265/40R19 A01) bis A10)
K01) K02) BF3) V00)
245/45R19 275/40R19 A01) bis A10)
K01) K02) BF3) V00)
Typ(en): ABE / EG-Genehmigung(en):
166 e1*2007/46*0598*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 335 Mercedes M-Klasse, 255/50R19 A01) bis A10)
GLE-Klasse BF2) E107) E108) EF0)
(W166) 265/50R19 K01) K02)
275/45R19
285/45R19
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a
Seite : 15 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
164 e1*2001/116*0315*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 285 Mercedes ML-Klasse 255/50R19 A01) bis A10)
K04) BF2) K01)
265/50R19
G5M) K02)
275/45R19
K04)
285/45R19
K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
255/50R19 285/45R19 A01) bis A10)
K01) K04) BF2) V00)
Typ(en): ABE / EG-Genehmigung(en):
251 e1*2001/116*0341*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 285 Mercedes R-Klasse 255/50R19 A01) bis A10)
A94) BF2) K01) K02)
275/45R19
285/45R19
Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 380 Mercedes S-Klasse, 235/40R19 A02) bis A10)
Heckantrieb A94) N245) T95) BF2) E97a)
(W221)
235/45R19
A94) N245)
245/40R19
A94) N255)
255/40R19
N265)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/40R19 255/40R19 A02) bis A10)
N245) T95) N265) BF2) E97a) V00)
245/40R19 265/40R19 A02) bis A10)
N255) N275) BF2) E97a) V00)
255/40R19 275/40R19 A02) bis A10)
BF2) E97a) V00)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a
Seite : 16 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 320 Mercedes S-Klasse, 4- 235/40R19 A02) bis A10)
MATIC A94) N245) T95) BF2) E97a)
(W221)
235/45R19
A94) G5N) N245)
245/40R19
A94) N255)
255/40R19
Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
221 AMG e1*2001/116*0396*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
386 bis 463 Mercedes S63 AMG, S65 255/40R19 M+S A02) bis A10)
AMG BF2) E97a)
(W221) zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
255/40R19 M+S 275/40R19 M+S A02) bis A10)
BF2) E97a) V00)
Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 390 Mercedes S-Klasse 245/45R19 A02) bis A10)
(W222, ab Modell 2014) N255) BF2) E98b)
245/45R19 M+S
255/40R19
N265)
255/40R19 M+S
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
245/45R19 275/40R19 A02) bis A10)
BF2) E98b) V00)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a
Seite : 17 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
221 AMG e1*2001/116*0396*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
430 bis 463 Mercedes S63 AMG, S65 255/40R19 M+S A02) bis A10)
AMG BF2) E98b) EF0)
(Limousine, W222) 255/45R19 M+S
Typ(en): ABE / EG-Genehmigung(en):
172 e1*2007/46*0548*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
115 bis 180 Mercedes SLC 225/35R19 A02) bis A10)
A94a) BF1) G1R)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R19 255/30R19 A02) bis A10)
BF1) V00)
Typ(en): ABE / EG-Genehmigung(en):
172 e1*2007/46*0548*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
135 bis 225 Mercedes SLK 225/35R19 A02) bis A10)
A94a) BF1) G1R)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R19 255/30R19 A02) bis A10)
BF1) V00)
225/35R19 265/30R19 A01) bis A10)
K28) K103) K104) BF1) G1R) V00)
Typ(en): ABE / EG-Genehmigung(en):
639 e9*2001/116*0048*..
639/2 e1*2007/46*0457*..
639/4 e1*2007/46*0458*..
639/4 L275
639/5 e1*2007/46*0459*..
639/5 L720
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 190 Mercedes Vito, Viano 265/35R19 A01) bis A10)
(2. Generation W/V BF2) E106) K01) K02) K72)
639, Ausführungen mit T98)
kleinster Serienbereifung
in 16/17/18Zoll; 2WD,
4WD)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a
Seite : 18 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Typ(en): ABE / EG-Genehmigung(en):
639/2 e1*2007/46*0457*..
639/4 e1*2007/46*0458*..
639/5 e1*2007/46*0459*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 176 Mercedes V- Klasse, 235/45R19 A01) bis A10)
Vito, e-Vito, Marco Polo GKK) K04) K13) K25) K123) N245) T99) BF4) E105) K01)
(W 447, Ausführungen
mit Serienbereifung bis 245/40R19
18Zoll; 2WD und 4WD) GKH) K04) K13) K25) T98)
255/40R19
GKN) K02) K13) K25) K123) T100)
265/35R19
GHC) K02) T98)
Typ(en): ABE / EG-Genehmigung(en):
639/2 e1*2007/46*0457*..
639/4 e1*2007/46*0458*..
639/5 e1*2007/46*0459*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 176 Mercedes V- Klasse, Vito 235/45R19 A01) bis A10)
(W 447, Ausführungen K04) K13) K25) K123) N245) T99) BF4) E105) K01)
mit kleinster
Serienbereifung in19Zoll; 245/40R19
2WD und 4WD) K04) K13) K25) T98)
255/40R19
K02) K13) K25) K123) T100)
265/35R19
G01) K02) T98)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a
Seite : 19 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten
erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kugel Ø26 mm, Gewinde M14x1,5, Schaftlänge 28 mm
Zubehörkit: ZP50706
Anzugsmoment: 130 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kugel Ø26 mm, Gewinde M14x1,5, Schaftlänge 28 mm
Zubehörkit: ZP50706
Anzugsmoment: 150 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kugel Ø26 mm, Gewinde M14x1,5, Schaftlänge 27,5 mm
Zubehörkit: ZP50705
Anzugsmoment: 130 Nm
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a
Seite : 20 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
BF4) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kugel Ø26 mm, Gewinde M14x1,5, Schaftlänge 28 mm
Zubehörkit: ZP50706
Anzugsmoment: 175 Nm
E93) Nicht zulässig an Fahrzeugausführungen mit Sportfahrwerk (Code P84), bei denen
serienmäßig als (Sommer-)Mindestbereifung die Bereifung 235/40R18 eingetragen ist.
E93a) Nicht zulässig an Fahrzeugausführungen „Sportmodell“ bei denen serienmäßig als (Sommer-)
Mindestbereifung die Bereifung 235/40R18 eingetragen ist.
E95) Nur zulässig an Fahrzeugausführungen „Sportmodell“ (Code P84) ww. A45 AMG, bei denen
serienmäßig als (Sommer-)Mindestbereifung die Bereifung 235/40R18 eingetragen ist.
E95a) Nur zulässig an Fahrzeugausführungen „Sportmodell“ bei denen serienmäßig als (Sommer-)
Mindestbereifung die Bereifung 235/40R18 eingetragen ist.
E97a) Nur zulässig an Fahrzeugen bei denen an der vierten bis sechsten Stelle der
Fahrzeugidentifikationsnummer (Fahrgestellnummer) die Zahlen `221` stehen.
E98b) Nur zulässig an Fahrzeugen bei denen an der vierten bis sechsten Stelle der
Fahrzeugidentifikationsnummer (Fahrgestellnummer) die die Zahlen `222` stehen.
E100) Beim Typ 245G nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr.
e1*2001/116*0470*04.
E103) Beim Typ 204 bzw. 204K nur zulässig an folgenden Fahrzeugausführungen (Baureihe 205: nur
Varianten, die mit „R“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil 1):
• Limousine ab EG-Genehmigungs-Nr. e1*2001/116*0431*29,
• Kombi ab EG-Genehmigungs-Nr. e1*2001/116*0457*25
E105) Nur zulässig an folgenden Fahrzeugausführungen
Mercedes Vito (W 447) :
• Typ 639/2 ab EG-Genehmigungs-Nr. e1*2007/46*0457*10,
• Typ 639/4 ab EG-Genehmigungs-Nr. e1*2007/46*0458*08,
• Typ 639/5 ab EG-Genehmigungs-Nr. e1*2007/46*0459*06
Mercedes V-Klasse (W 447) :
• Typ 639/2 ab EG-Genehmigungs-Nr. e1*2007/46*0457*09,
• Typ 639/4 ab EG-Genehmigungs-Nr. e1*2007/46*0458*08,
• Typ 639/5 ab EG-Genehmigungs-Nr. e1*2007/46*0459*06
E106) Nur zulässig an folgenden Fahrzeugausführungen Mercedes Vito (W/V 639) :
• Typ 639/2 bis EG-Genehmigungs-Nr. e1*2007/46*0457*09,
• Typ 639/4 bis EG-Genehmigungs-Nr. e1*2007/46*0458*07,
• Typ 639/4 mit EG-Genehmigungs-Nr. L275,
• Typ 639/5 bis EG-Genehmigungs-Nr. e1*2007/46*0459*05,
• Typ 639/5 mit EG-Genehmigungs-Nr. L720,
• Typ 639 mit EG-Genehmigungs-Nr. e9*2001/116*0048
E107) Nicht zulässig an beschussgeschützten Fahrzeugausführungen.
E108) Nicht zulässig an Fahrzeugausführungen GLE Coupe (C292)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a
Seite : 21 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
E110) Beim Typ 204 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 204: nur Varianten,
die mit „H“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil 1):
• Coupe bis EG-Genehmigungs-Nr. e1*2001/116*0431*36
E110a) Beim Typ 204 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 205: nur Varianten,
die mit „R“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil 1):
• Coupe ab EG-Genehmigungs-Nr. e1*2001/116*0431*37
E111) Bei Typ 212 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 212: nur Varianten,
die mit "J" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil1).
E111a) Bei Typ 212 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 213: nur Varianten,
die mit "U" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil1).
EB1) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: Festsattel mit belüfteter und gelochter Scheibe Ø344x32 mm
EB2) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: 6-Kolben Festsattel Kennz. AMG (silber) mit belüfteter und gelochter Scheibe
Ø400x38 mm
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1860 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß
den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G1R) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 225/40R18 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G4Y) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R16, 235/35R19,
235/40R18, 235/45R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in
der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
G5B) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R16, 235/35R19,
235/40R18, 235/45R17, 255/30R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in
den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a
Seite : 22 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
G5C) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R16, 235/35R19,
235/40R18, 235/45R17, 255/30R19, 255/35R18, 255/40R17 ausgerüstet oder min. einer
dieser Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
G5M) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 265/40R21, 265/45R20,
295/40R20 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G5N) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 235/55R17, 275/35R20,
275/40R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G9R) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/60R16, 225/40R18,
255/35R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GA2) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 225/55R17 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GAZ) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R16, 225/45R18,
225/50R17, 255/35R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in
der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
GCT) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/60R16, 225/45R18,
225/50R17, 225/55R16, 245/35R19, 245/40R18, 245/45R17, 255/35R19 ausgerüstet oder
min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GCW) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/45R18, 225/50R17,
255/35R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GHC) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/65R16C,
225/55R17, 225/55R17C, 225/60R16C, 235/55R17, 245/45R18 ausgerüstet oder min. einer
dieser Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
GKH) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R17,
225/55R17C, 235/55R17, 245/45R18, 245/55R17 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen
A01) und G01) zu beachten.
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a
Seite : 23 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
GKK) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 235/55R17, 245/55R17
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GKN) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R17, 235/55R17,
245/55R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der Radmitte
komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu kürzen.
K14) An Achse 2 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der Radmitte
komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste bzw.
Sicke bis zur Stoßfängeroberkante umzulegen.
K20) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der Stoßfängeroberkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die
Befestigungsschraube ist nach hinten zu versetzen.
K21) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der Stoßfängeroberkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a

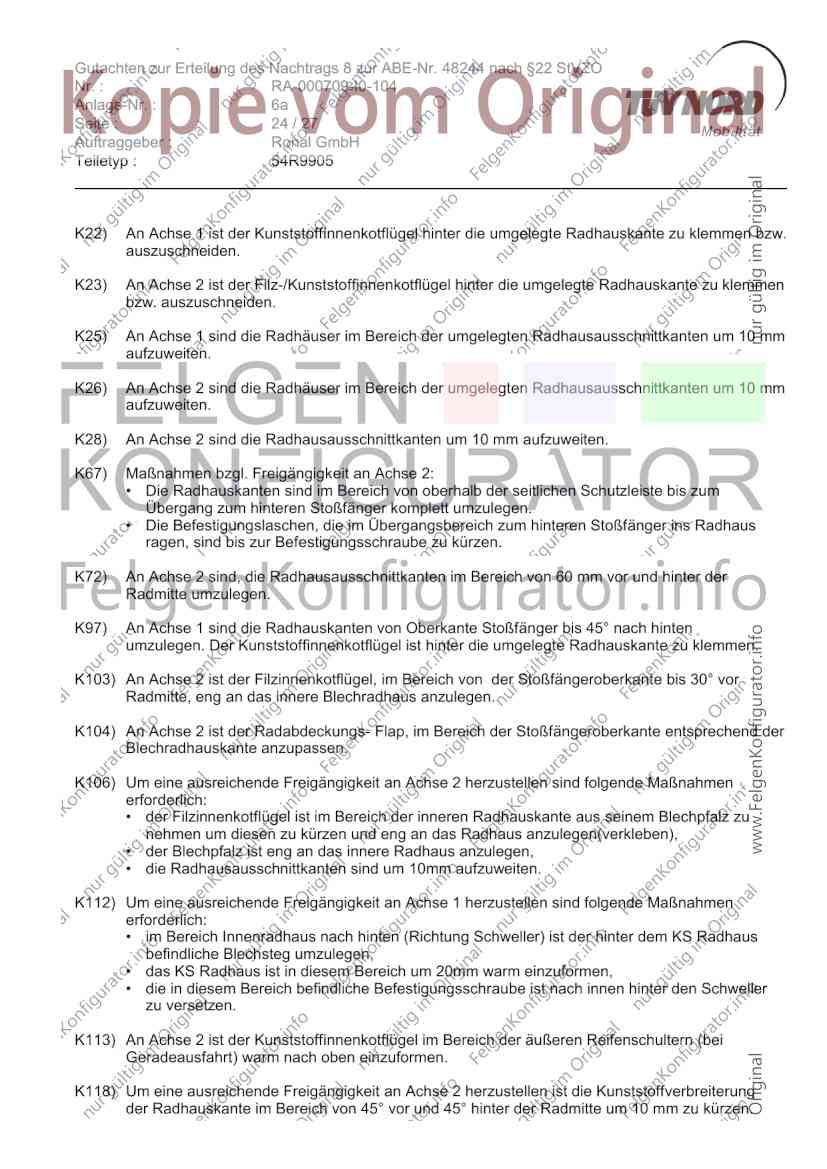

Seite : 24 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu klemmen bzw.
auszuschneiden.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu klemmen
bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10 mm
aufzuweiten.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10 mm
aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K67) Maßnahmen bzgl. Freigängigkeit an Achse 2:
• Die Radhauskanten sind im Bereich von oberhalb der seitlichen Schutzleiste bis zum
Übergang zum hinteren Stoßfänger komplett umzulegen.
• Die Befestigungslaschen, die im Übergangsbereich zum hinteren Stoßfänger ins Radhaus
ragen, sind bis zur Befestigungsschraube zu kürzen.
K72) An Achse 2 sind, die Radhausausschnittkanten im Bereich von 60 mm vor und hinter der
Radmitte umzulegen.
K97) An Achse 1 sind die Radhauskanten von Oberkante Stoßfänger bis 45° nach hinten
umzulegen. Der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
K103) An Achse 2 ist der Filzinnenkotflügel, im Bereich von der Stoßfängeroberkante bis 30° vor
Radmitte, eng an das innere Blechradhaus anzulegen.
K104) An Achse 2 ist der Radabdeckungs- Flap, im Bereich der Stoßfängeroberkante entsprechend der
Blechradhauskante anzupassen.
K106) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• der Filzinnenkotflügel ist im Bereich der inneren Radhauskante aus seinem Blechpfalz zu
nehmen um diesen zu kürzen und eng an das Radhaus anzulegen(verkleben),
• der Blechpfalz ist eng an das innere Radhaus anzulegen,
• die Radhausausschnittkanten sind um 10mm aufzuweiten.
K112) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
• im Bereich Innenradhaus nach hinten (Richtung Schweller) ist der hinter dem KS Radhaus
befindliche Blechsteg umzulegen,
• das KS Radhaus ist in diesem Bereich um 20mm warm einzuformen,
• die in diesem Bereich befindliche Befestigungsschraube ist nach innen hinter den Schweller
zu versetzen.
K113) An Achse 2 ist der Kunststoffinnenkotflügel im Bereich der äußeren Reifenschultern (bei
Geradeausfahrt) warm nach oben einzuformen.
K118) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen ist die Kunststoffverbreiterung
der Radhauskante im Bereich von 45° vor und 45° hinter der Radmitte um 10 mm zu kürzen.
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a

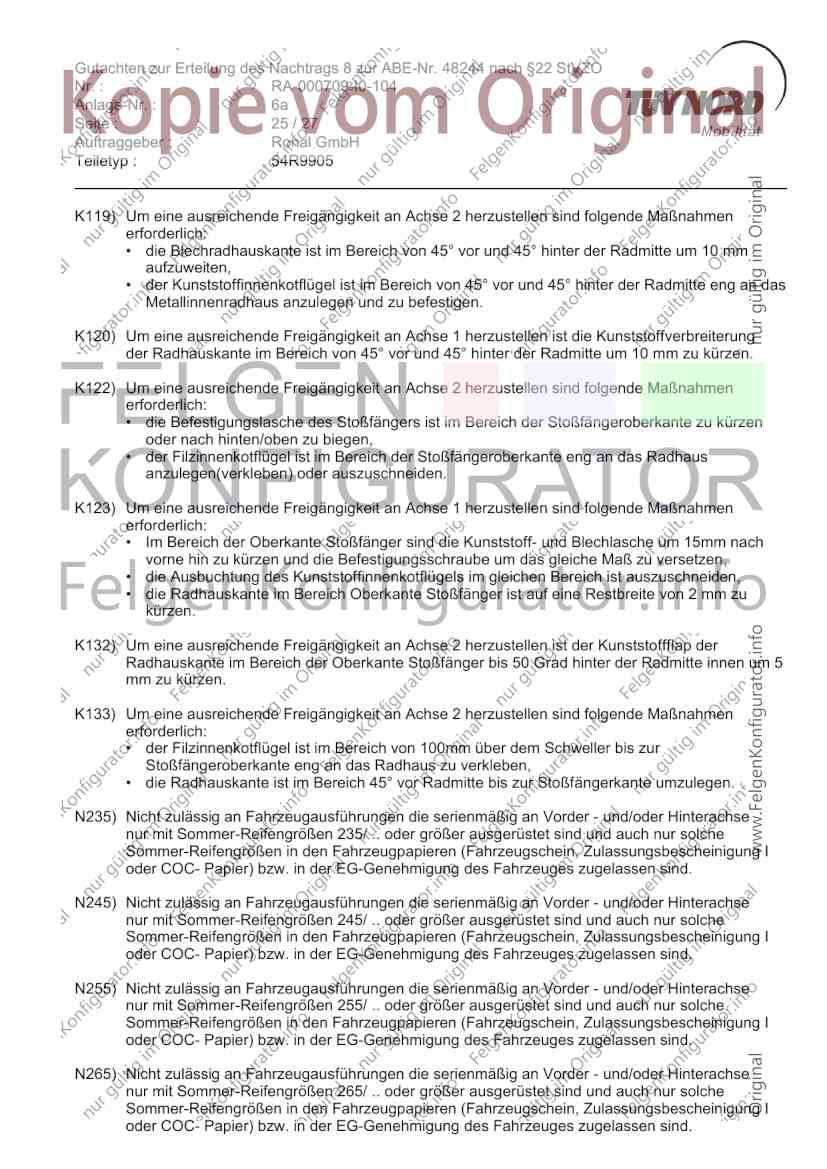

Seite : 25 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
K119) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• die Blechradhauskante ist im Bereich von 45° vor und 45° hinter der Radmitte um 10 mm
aufzuweiten,
• der Kunststoffinnenkotflügel ist im Bereich von 45° vor und 45° hinter der Radmitte eng an das
Metallinnenradhaus anzulegen und zu befestigen.
K120) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen ist die Kunststoffverbreiterung
der Radhauskante im Bereich von 45° vor und 45° hinter der Radmitte um 10 mm zu kürzen.
K122) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• die Befestigungslasche des Stoßfängers ist im Bereich der Stoßfängeroberkante zu kürzen
oder nach hinten/oben zu biegen,
• der Filzinnenkotflügel ist im Bereich der Stoßfängeroberkante eng an das Radhaus
anzulegen(verkleben) oder auszuschneiden.
K123) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
• Im Bereich der Oberkante Stoßfänger sind die Kunststoff- und Blechlasche um 15mm nach
vorne hin zu kürzen und die Befestigungsschraube um das gleiche Maß zu versetzen,
• die Ausbuchtung des Kunststoffinnenkotflügels im gleichen Bereich ist auszuschneiden,
• die Radhauskante im Bereich Oberkante Stoßfänger ist auf eine Restbreite von 2 mm zu
kürzen.
K132) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen ist der Kunststoffflap der
Radhauskante im Bereich der Oberkante Stoßfänger bis 50 Grad hinter der Radmitte innen um 5
mm zu kürzen.
K133) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• der Filzinnenkotflügel ist im Bereich von 100mm über dem Schweller bis zur
Stoßfängeroberkante eng an das Radhaus zu verkleben,
• die Radhauskante ist im Bereich 45° vor Radmitte bis zur Stoßfängerkante umzulegen.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a
Seite : 26 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
N275) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 275/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T89) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1160 kg bei LI 89 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 580 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T96) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1420 kg bei LI 96 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 710 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T98) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1500 kg bei LI 98 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 750 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T99) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1550 kg bei LI 99 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 775 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T100) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1600 kg bei LI 100 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 800 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder- und
Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies ist
möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es sich um
eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit eines
entsprechenden Nachweises.
W245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Reifen der Größen 245/ .. oder größer ausgerüstet sind und auch nur diese in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in
der EG-Genehmigung des Fahrzeuges zugelassen sind.
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 48244 nach §22 StVZO
Nr. : RA-000709-I0-104
Anlage-Nr. : 6a
Seite : 27 / 27
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905
Die Anlage 6a mit den Seiten 1-27 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ 54R9905 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 08.01.2021
